Produkttyp	Kopfhörerverstärker
Marke	AKG
Modell	HPA 4000
Anzahl der Audioeingänge	8 Stereoline-Eingänge (6,35-mm-Klinke)
Anzahl der Ausgänge	1 Stereokopfhörerausgang (6,35-mm-Klinke)
Stromversorgung	12 V DC, 500 mA über mitgeliefertes Netzteil
Leistungsaufnahme	Ca. 6 W
Anzeigen	8 blaue LEDs für Quelle und Lautstärke
Bedienelemente	Ein/Aus-Schalter, Drehknopf mit Druckfunktion zur Quellenwahl und Lautstärkeeinstellung
Hauptfunktionen	Auswahl einer der 8 Quellen, Lautstärkeregelung, Bereitschaftsmodus des Kopfhörerausgangs
Gehäusematerial	Metall (Stahl) für Rackmontage
Abmessungen (ca.)	483 x 44 x 150 mm (Standard 19-Zoll-Rack, 1HE)
Gewicht (ca.)	1,2 kg
Mitgeliefertes Zubehör	8 Audiokabel 6,35-mm-Klinke, Rackmontageset, Netzteil
Optional erhältliches Zubehör	AKG-Kopfhörer K141, K171, K240, K271, K141 Studio
Wartung und Reinigung	Netzteil abziehen, mit leicht feuchtem Tuch reinigen (keine Lösungsmittel)
Sicherheit	Nur das mitgelieferte Netzteil verwenden; Gehäuse nicht öffnen; Feuchtigkeit und Wärmequellen vermeiden
Reparierbarkeit	Enthält keine vom Benutzer reparierbaren Teile; wenden Sie sich an den AKG-Kundendienst
Garantie	Gemäß den geltenden gesetzlichen Bestimmungen

Häufig gestellte Fragen - HPA 4000 AKG

Wie wähle ich eine Quelle am HPA 4000 aus?

Drücken Sie kurz den Drehknopf an der Vorderseite. Jeder schnelle Druck aktiviert den nächsten Kanal (SOURCE 1 bis 8). Die LED-Anzeige des ausgewählten Kanals leuchtet dauerhaft.

Wie stelle ich die Lautstärke des Kopfhörers ein?

Drehen Sie den Drehknopf im Uhrzeigersinn, um die Lautstärke zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern. Die SOURCE-LEDs zeigen den Pegel an. Wenn Sie den Knopf nach dem Anschlag gedrückt halten, ändert sich die Lautstärke kontinuierlich.

Wie versetze ich den Kopfhörerausgang in den Bereitschaftsmodus?

Halten Sie den Drehknopf gedrückt, bis die SOURCE-LEDs blinken. Zum Reaktivieren drücken Sie erneut, bis eine LED dauerhaft leuchtet (Lautstärke bleibt erhalten) oder drehen Sie den Knopf (minimale Lautstärke).

Was tun, wenn ich keinen Ton höre?

Überprüfen Sie, ob das Netzteil am Verstärker und an der Steckdose angeschlossen ist, ob der Verstärker und die Empfänger eingeschaltet sind und ob die Audiokabel ordnungsgemäß zwischen den Empfängern und den Eingängen SR 1-8 verbunden sind.

Warum lädt der Verstärker die Werkseinstellungen anstelle meiner gespeicherten Einstellungen?

Dies kann passieren, wenn der Kopfhörerausgang kurzgeschlossen ist (überprüfen Sie den Kopfhörer) oder wenn das EPROM defekt ist. In letzterem Fall wenden Sie sich an den AKG-Kundendienst.

Welche Kopfhörer kann ich mit dem HPA 4000 verwenden?

Der HPA 4000 ist mit jedem Stereokopfhörer mit 6,35-mm-Klinkenstecker kompatibel. AKG empfiehlt insbesondere die Modelle K141, K171, K240, K271 und K141 Studio für optimale Qualität.

Wie reinige ich den Verstärker?

Ziehen Sie vor der Reinigung das Netzteil ab. Verwenden Sie ein leicht feuchtes (nicht nasses) Tuch. Verwenden Sie niemals Scheuermittel, Alkohol oder Lösungsmittel, die die Farbe oder Kunststoffe beschädigen könnten.

Kann der HPA 4000 in ein Rack eingebaut werden?

Ja, das Gerät ist für den Einbau in ein 19-Zoll-Rack ausgelegt. Ein Montageset wird mitgeliefert, um es in einem Standard-Rack zu befestigen.

Welches Netzteil soll ich verwenden?

Verwenden Sie ausschließlich das mitgelieferte Netzteil (12 V DC, 500 mA). Jedes andere Netzteil könnte das Gerät beschädigen.

Was tun, wenn eine LED nicht leuchtet?

Überprüfen Sie, ob das Gerät eingeschaltet ist und das Netzkabel richtig angeschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den AKG-Kundendienst.

BEDIENUNGSANLEITUNG HPA 4000 AKG

Bedienungsanleitung. S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

1. Schütten Sie keine Flüssigkeiten auf das Gerät und halten Sie keine sonstigen Gegenstände durch die Luftungsschlitze in das Gerät fallen.
2. Das Gerätarf nur in trockenen Räumen eingesetzt werden.
3. Das Gerätarf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden. Im Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder ausgelaucht werden können.
4. Prufen Sie vor Inbetriebnahme des Gerätes, ob die auf dem mitgelieferten Netzgerät angegebene Betriebsspannung der Netzspannung am Einsatzort entspricht.
5. Betreiben Sie das Gerät ausschließlich mit dem mitgelieferten Netzgerät mit einer Ausgangsspannung von 12 V DC. Andere Stromarten und Spannungen können das Gerät ernsthaft beschädigen!
6. Brechen Sie den Betrieb der Anlage sofort ab, wenn ein fester Gegenstand oder Flüssigkeit in das Geräteinnere gelangen sollte. Ziehen Sie in thisem Fall sofort das Netzkabel des Netzgeräts aus der Steckdose und halten Sie das Gerät von unseren Kundendienst überprüfen.
7. Ziehen Sie das Netzkabel des Netzgeräts bei längerer Nichtverwendung aus der Steckdose.itte beachten Sie, dass bei angestecktem Netzgerät das Gerät nicht vollständig vom Netz getrennt wird, wenn Sie es ausschalten.
8. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie z. B. Radiatoren, Heizungsrohren, Verstärkern, usw. auf und setzen Sie es nicht direkter Sonneneinzahlung, starker Staub- und Feuchigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.
9. Verlegen Sie zur Vermeidung von Störungen bzw. Einstreuungen sãmtliche Leitungen, speziell die der Mikrofoneingänge, getrennt von Starkstromleitungen und Netzleitungen. Bei Verlegung in Schächten oder Kabelkanänen achten Sie darauf, die Übertragungsleitungen in einem separaten Kanal unterzubringen.
10. Reinigen Sie das Gerät nur mit einem feuchten, aber nicht nassen Tuch. Ziehen Sie unbedingt das Netzkabel des Netzgeräts vorher aus der Steckdose! Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffeile beschädigten können.
11. Verwenden Sie das Gerät nur für die in dieser Bedienungsanleitung beschrieben Anwendungen. Für Schäden infolge unsachgemäß Handhabung oder missbrächlicher Verwendung kann AKG keine Haftung übernehmen.

1.2 Umwelt

1. Das Netzgerät nimmt auch bei ausgeschalteten Gerät einen geringen Strom auf. Um Energie zu sparen,ziehen Sie daher das Netzkabel des Netzgeräts von der Netzsteckdose ab, wenn Sie das Gerät langere Zeit nicht benützen.
2. Wenn Sie das Gerät verschroten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den darauf geltenden Entsorgungsvorschriften.
3. Die Verpackung ist recyclierbar. Entsorgen Sie die Verpackung in einem damit vorgesehenen Sammelsystem.

2 Beschreibung

2.1 Einleitung

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben.itte lessen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerat benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen konnen. Wir wünschen Ihnen viel SpaB und Erfolg!

Der HPA 4000 ist ein Kopfhörerversteller mit 8 Stereo-Line-Eingängen und einem Stereo-Ausgang. Damit können Sie das Ausgangssignal von 8 Empfängern SR 4000 einzeln über Kopfhörer abhören. AKG bietet für jeder Anwendung geeignete Kopfhörer an.

Sie konnen das Gerät entweder freistehend aufstellen oder mit dem mitgelieferten 19"-Montageset in ein 19"-Rack einbauen.

Siehe Fig. 3 und 4. Details siehe Bedienungsanleitung SR 4000.

2.2 Lieferumfang

1 Kopfhörerverstärker HPA 4000
1 Inline-Netzgerät (wenn auf der Verpackung angekreuzt)

8 Audiokabel mit 6,3 mm-Stereo-Klinkensteckern

1 Rackmontageset

Kontrollieren Sieitte,ob die Verpackung alle oben angeführten Teile enthalt.Falls etwas feht, wenden Sie sichitte an ihren AKG-Handler.

2.3 Optionales Zubehör

K 141 Monitor

K 171 Studio

K 240 Monitor

K 271 Studio

K 141 Studio

ON/OFF: Ein/Ausschalttaste

HP-OUT: 6,3 mm-Stereo-Klinkenbuchse für Kopfhörer

SOURCE 1-8: These 8 blauen LEDs zeigen entweder den gewählten Kanal oder die momentane Lautstärke an.

Einstellschalter < --> : Dieser kombinierte Druck/Drehschalter hat drei Funktionen:

Kurz drucken: Eingangskanal wahlen. Die SOURCE-LED des gewährten Kanals leuchtet konstant. Mit jedem kurzen Drucken wird der jeweils{nachste Kanal aktiviert. Auf Kanal 8 folgt Kanal 1.

Lang drücken: Kopfhörerausgang stummschalten. Die SOURCE-LEDs zeigen blinkend die momen-tan eingestellte Lautstärke an.

Drehen: Durch Drehen nach rechts bis zum Anschlag konnen Sie die Lautstärke um eine Stufe erhöhen, durch Drehen nach links um eine Stufe reduzieren.

Die SOURCE-LEDs zeigen die Änderung der Lautstärke an. Nach 3 Sekunden leuchtet wieder die LED des gewährten Engangskanals.

Wenn Sie den Einstellschalter bis zum Anschlag drehen und halten, verändert sich die Lautstärke kontinuierlich.

Das Gerät bietet wesentlich mehr als 8 Lautstärkestufen. Die{nachste LED leuchtet daher erst dann auf (bzw. erlischt erst dann), wenn Sie um mehrere Lautstärkestufen weitergeschaltet haben.

Hinweis:

2.4.2 Rückseite

DC IN: Verschraubbare DC-Eingangsbuchse zum Anschluss des mitgelieferten Netzgeräts (12 V DC, 500 mA).

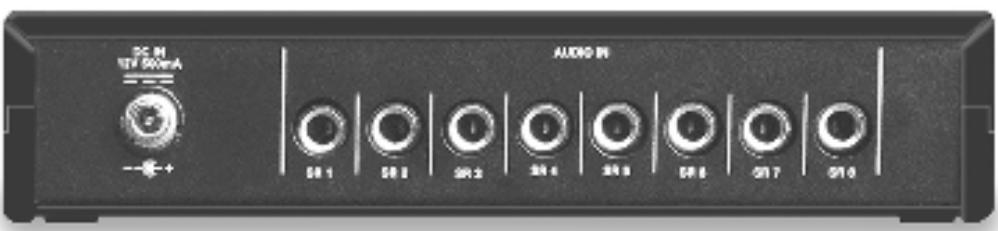

Fig. 2: Rückseite des HPA 4000

Betreiben Sie das Gerät ausschließlich mit dem mitgelieferten Netzgerät mit einer Ausgangsspannung von 12 V DC, 500 mA. Andere Stromarten und Spannungen können das Gerät ernsthaft beschädigen!

Warning!

AUDIO IN SR 1 - SR 8: 6,3 mm-Stereo-Klinkenbuchsen zum Anschluss von bis zu 8 Empfängern SR 4000.

3 Inbetriebnahme

Bevor Sie das Gerät in Betriebnehmen, kontrollieren Sie, ob die am mitgelieferten Netzgerät angegebene Netzspannung mit der Netzspannung am Einsatzort übereinstimmt. Der Betrieb des Netzgeräts an einer anderen Netzspannung kann zu Schäden am Gerät führen.

Bevor Sie das Gerät mit dem Stromnetz verbinden, stellen Sie zuerst alle Audioverbindungen her.

1. Verbinden Sie mittels der mitgelieferten Audiokabel die gewünschten Empfänger mit den AUDIO INBuchsen SR 1 bis SR 8 an der Rückseite des HPA 4000.
2. Stecken Sie ihren Kopfhörer an die HP-OUT-Buchse an der Frontplatte an.

1. Kontrollieren Sie, ob die am mitgelieferten Netzgerät angegebene Netzspannung mit der Netzspannung am Einsatzzort übereinstimmt. Der Betrieb des Netzgeräts an einer anderen Netzspannung kann zu Schäden am Gerät führen.

2. Stecken Sie das Versorgungskabel des mitgelieferten Netzgeräts an die DC IN-Buchse an der Rückseite des Kopfhörerverträckers an und schrauben sie den Stecker fest.

3. Stecken Sie das Netzkabel des Netzgeräts an eine geeignete Netzsteckdose an.

Wichtig!

3.1 Audiooverbindungen

Siehe Fig. 5.

3.2 Kopfhörerversteller an das Netz anschließen

Siehe Fig. 5.

4 Betriebshinweise

4.1 Einsatzen

• Schalten Sie das Gerät ein, indem Sie die ON/OFF-Taste an der Frontplatte drücken. Alle SOURCE-LEDs leuchten ca. 3 Sekunden lang konstant. Anschließlich leuchtet die LED des momentan gewährten Kanals.

4.2 Kopfhörerausgang stummschalten

1. Drücken Sie den Einstellschalter so lange, bis die SOURCE-LEDs zu blinken beginnen. (Die Anzahl der blinkenden LEDs entspricht der eingestellten Lautstärke.)
2. Um den Kopfhörerausgang wieder zu aktivieren, haben Sie zwei Möglichkeiten:

a) Drücken Sie den Einstellschalter so lange, bis die SOURCE-LEDs zuerst kurz konstant leuchten und danach die LED des gewährten Kanals wieder allein leuchtet. Die Lautstärke kehrt zu dem vorher eingestillten Wert zurück.
b) Drehen Sie den Einstellschalter nach rechts oder links. Die Lautstärke stellt sich automatisch auf einen werkssheit voreingestalten Minimalwert ein. Es leuchten die ersten 2 SOURCE-LEDs auf. Um zu der von Ihnen ursprünglich eingestallen den Lautstärke zureckzukehren, drehen Sie den Einstellschalter nach rechts.

4.3 Ausschalten

• Drücken Sie die ON/OFF-Taste. Die SOURCE-LEDs erlösen. Die momentanen Einstellungen werden im EPROM gespeichert und beim{nachsten Einsatzen automatisch geladen.

5 Reinigung

Wichtig!

Wichtig!

1. Schalten Sie das Gerät aus und trennen Sie das Netzgerät vom Stromnetz.
2. Reinigen Sie die Oberflächen des Gerätes mit einem mit Wasser befeuchteten, aber nicht nassen Tuch.

Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffe beschädigen konnten.

6 Fehlerbehebung

Fehler	Mögliche Ursache	Behebung
Kein Ton.	1. Netzgerät ist nicht an Kopfhöhererverträger bzw. Netzsteckdose angeschlossen. 2. Kopfhöhererverträger und/oder Empfänger ist ausgeschalten. 3. Empfänger ist/sind nicht an Kopfhöherverträger angeschlossen.	1. Netzgerät an Kopfhöhererverträger und Netz anstecken. 2. Kopfhöhererverträger und/oder Empfänger einschalten. 3. Empfängerausgang/ausgänge mit Kopfhöherverträkereingang/eingängen verbinden.
Beim Einschalten werden anstelle der gespeicherten Einstellungen die Standardeinstellungen (Kanal 1, mittlere Lautstärke) geladen.	1. Kopfhöraausgang kurzgeschlossen. 2. EPROM defekt.	1. Kopfhörer abziehen und überprüfen. 2. Wenden Sie sich an ihre AKG-Servicestelle.
