Sehr geehrte Kundin, sehr geehrter Kunde, willkommen bei B&W.

Dieses Produkt wurde nach den hochsten Qualitätsstandards entwickelt und hergestellt. Sollte davon der unwahrscheinliche Fall eintreten, dass Sie als Kunde Grund zur Reklamation haben, werden B&W Loudspeakers und seine nationale Vertriebsgesellschaften das fehlerhafte Produkt ohne Berechnung der Arbeits- und Materialkosten (abgesehen von einem Ausnahmen) in jeder Land, in dem eine officielle B&W-Vertriebsgesellschaft vertreten ist, reparieren.

Die Garantiezeit beträge furl Jahre ab Kaufdatum bzw. zwei Jahre auf Aktivlautsprecher und elektronische Bauteile.

Garantiebedingungen

1. Die Garantie ist auf die Reparatur der Geräte beschränkt. Weder der Transport noch sonstige Kosten, noch das Risiko des Ausbau, des Transports und der Installation der Produkte wird von dieser Garantie abgedeckt.
2. These Garantie gilt nur fur den Originalbesitzer. Sie ist nicht übertragbar.
3. These Garantie ist nur dann gültig, wenn zum Zeitpunkt des Kaufs Fabrikations- und/oder Materialfehler vorliegen und nicht:
   a. bei Schäden durch unfachmännische Installation, falsches Anschlieben oder unsachgemäßes Verpacken,
   b. bei Schäden, die auf einen nicht in der Bedienungsanleitung genommen Einsatzzweck, auf Fahrliquigkeit, Modifikationen oder die Verwendung von Teilen zurückzuführen sind, die nicht von B&W hergestellt bzw. zugelassen wurden,
   c. bei Schaden durch defekte oder ungeignedete Zusatzgeräte,
   d. bei Schäden durch Unfälle, Blitzschlag, Wasser, Feuer, Hitze, Krieg, öffentliche Unruhen oder sonstige Ereignisse, die nicht der Kontrolle von B&W und seinen Vertriebsgesellschaften unterliegen,
   e. für Produkte, deren Seriennummern geändert, gelscht, entfern oder unleserlich gemacht wurden,
   f. wenn Reparaturen oder Modifikationen von einem Nichtfachmann durchgeführt wurden.
4. These Garantie ergänzt die nationalen/regionalen gesetzlichen Verpflichtungen der Handel bzw. der nationalen Vertriebsgesellschaften und schrankt in keiner Weise die gesetzlichen Rechte, die Sie als Kunde haben, ein.

Inanspruchnahme von Garantieleistungen

Sollten Sie unseren Service in Anspruch gehn Munsen, gehen Sieitte folgendermaßen vor:

1 Befindet sich das Gerät in dem Land, in dem Sie es gekauft haben, setzen Sie sich mit ihrem autorisierten B&W-Fachhändler in Verbindung.
2. Befindet sich das Gerät außerhalb des Landes, in dem Sie es gekauft haben, wenden Sie sichitte an die nationale B&W-Vertriebsgesellschaft des Landes, in dem Sie leiden. Diese wird Ihnen Auskunft darüber geben, wo Sie das Gerät reparieren lessen können. Die Adresse der für das jeweilige Land zuständigen Vertriebsgesellschaft erhalten Sie bei B&W in Großbritannien oder über unsere Website.

Garantieleistungen werden nur nach Vorlage these Garantie-Booklets (vollständig ausgefüllt und mit dem Handlsterpmel und dem Kaufdatum versehen) erbracht. Alternativ können Sie die Originalrechnung oder einen anderen, mit Kaufdatum versehenen Beleg einreichen, der Sie als Eigentümer des Gerätes ausweisst.

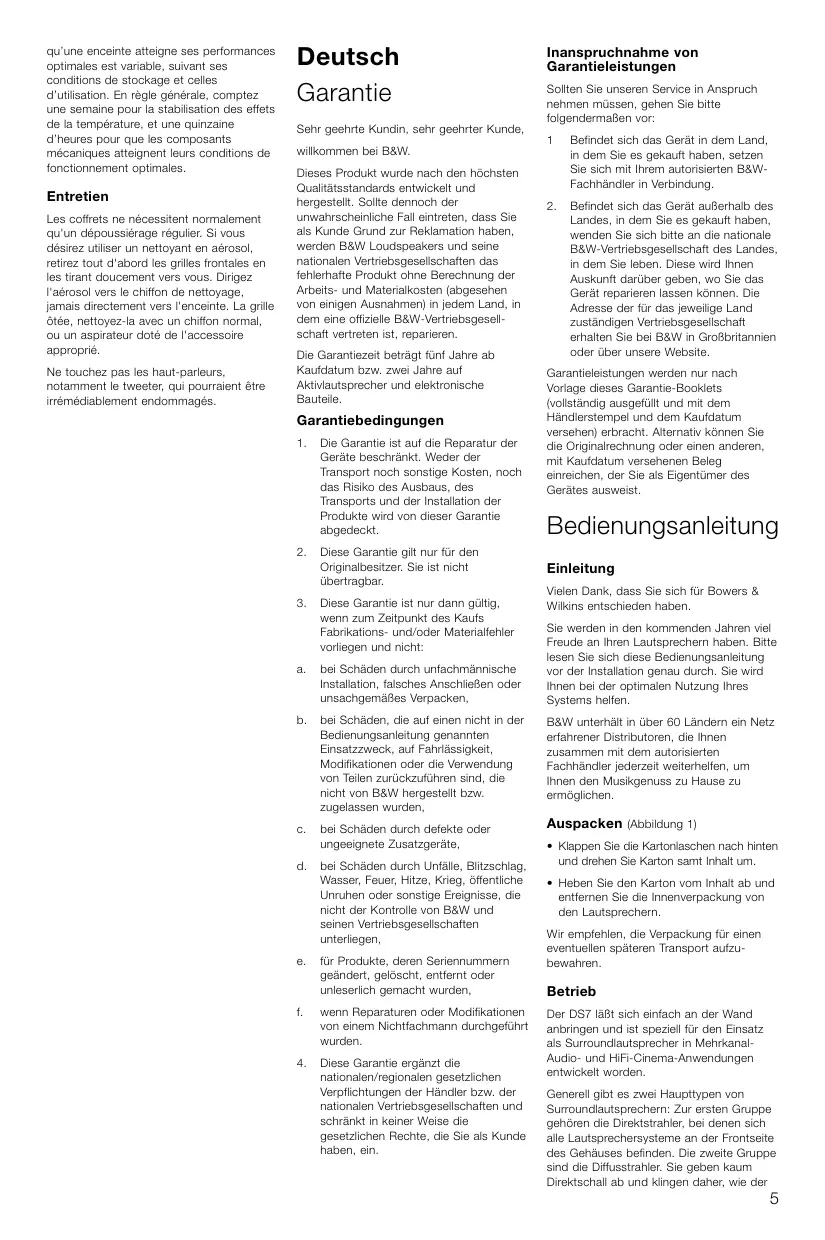

Bedienungsanleitung

Einleitung

Vielen Dank, dass Sie sich für Bowers & Wilkins entschieden haben.

Sie werden in denCOMMenden Jahren viel Freude an ihren Lautsprechem haben.itte lessen Sie sich diese Bedienungsanleitung vor der Installation genau durch. Sie wird Ihnen bei der optimalen Nutzung Ihres Systems helfen.

B&W unterhalt in über 60 Ländern ein Netz erfahrrener Distributen, die Ilnnen zusammen mit dem autorisierten Fachhändler jederzeit weiterhelfen, um Ilnnen den Musikgenuss zu Hause zu ermöglichen.

Auspacken (Abbildung 1)

• Klappen die kertlonaschen nach hinten und drehen Sie Kartonamt Inhalt um.
• Hebien Sie den Karton vom Inhalt ab und entfernen Sie die Innerverpackung von den Lautsprchem.

Wir empfehlen, die Verpackung für einen eventuellen späteren Transport aufzubewahren.

Betrieb

Der DS7 lätt sich einfach an der Wand anbringen und ist speziell für den Einsatz als Surroundloutsprecher in Mehrkanal-Audio- und HiFi-Cinema-Anwendungen entwickelt worden.

Generell gibt es zwei Haupttypen von Surroundlautsprachern: Zur ersten Gruppe gehören die Direktstrahler, bei denen sich alle Lautsprachersysteme an der Frontseite des Gehäudes befinden. Die zweite Gruppe sind die Diffusstrahler. Sie geben kaum Direktschall ab und klingen dazu, wie der

Name schon sagt, ein weniger diffuser. Jeder Typ bietet seine Vorteile.

Für die mehrkanalige Musikwiedergabe sind Direktstrahler better geeignet. Sieermöglich eine verbesserte Ortbarkheit derseitlichen und hinteren Klangbilder, wobei die Entstehung dieser Klangbilder nicht so prazise wie zwischen den Frontlautsprechem ist.

Die meisten这部电影 sind ursprünglich fur den Einsatz in Kinos abgemischt worden, in denen eine große Anzahl von Diffusstrahlern um die Zuschauer hersehmeindert werden, um eine huge Schalverteilung auf allen Plätzen zu gewährleisten. Diffusstrahler erzeugen auch zu Hause die gleiche Wirkung, wobei hier eine gingere Anzahl an Lautsprechen ausreicht. Die Klangbildpositionierung ist bei diesen Lautsprechen nicht so prazise wie bei Direktstrahlern. Sie bieten aber den Vorteil einer sehrGNU Raumverteitung.

Möglicherweise haben Sie bereits die entsprechenden Tipps für die Auswahl ihrer Surroundlatsprecher erhalten. Tatsache ist, dass es nicht für alle Situationen die perfekte Lösung gibt. Die endgültige Entscheidung für einen bestimmten Anwendungsfall kann durch mehrere Kriterien beeinfusst werden, was die Entscheidung nicht unbedinget erleichtert. Hier bietet der DS7 die Lösung: Sie können ihm sowohl als Direkt- wie auch als Diffusstrahler betrieben. Das Umschalten ist einerseits über einen Schalter, der sich an der vorderen Schallwand unter der Abdeckung befindet, und andererseits per Fernschaltung über ein 12-V-Triggersignal vom Surround- Prozessor möglich. Auf diese Weise entscheiden Sie, welche Betriebsart am besten zu den Bedingungen im Hörraum, zur Anzahl der Zuschauer und zum gerade gespielen Programmtyp passst. Sie haben soccer die Möglichkeit, die Betriebsart kurzfristig bei entsprechenden Programmtypen zu verändern. Es ist keine Neukalibrierung der Installation erforderlich, wenn zwischen beiden Betriebsarten umgeschaltet wird.

Wird das Gerät als Direktstrahler genutzt, sind nur der Hochtöner und der Tiefmitteltöner in Betrieb. Bei Einsatz als Diffusstrahler ist der Hochtöner vorne aus. Das Chassis vorne wird im Tiefton erweitert, und die beiden Chassis an der Seite werden gegenphasig zueinander betrieben. Es entstehen eine keilformige Nullzone im rechten Winkel zur Wand. Sitzen die Höher innerhalb dieser Zone, können sie die Lautsprecher weniger genau lokalisieren. Der Schall wird stärker reflktiert, und man kommt ein diffuses Schalfeld.

Positionierung

Suchen Sie zunachst die optimale Position für die Laufsprecher, bevor Sie sie fest installieren.

Damit die Lautsprecher in beiden Betriebsarten optimal playen konnen, sollen sie so platziert werden, dass die Hörer bei Nutzung als Diffusstrahler in der Nullzone sitzen.

5.1-Format (Abbildung 2)

Platzieren Sie die Lautspeicher seitlich und etwas hinter dem Zentrum des Hörbe-reichs.

Formate 6.1 und 7.1 (Abbildung 3)

Wir empfehlen für andere Formate vier Surroundlautspeicher einzusetzten. Positionierener Sie die seitlich angebrachten Lautspeicher entsprechend dem Zentrum des Hörbereichs und die rückwärftigen Lautspeicher hinter dem Hörbereich innerhalb der in der Abbildung angegebenen Grenzen.

Alle Formate

Die Surroundlautsprecher werden normalerweise ca. 60~cm über Ohrhöhe angebracht (Abbildung 4). Die Wahl einer hohenen Position ist gegebenenfalls möglich.

Obwohl theoretisch eine Befestigung an der Decke möglich ist, sollenen Sie darauf verzichten, da der Lautsprecher aus seiner Halterung gestehen kann, wenn keine besonderen Sicherheitsvorkehrungen getroften werden. B&W übernimmt keinerlei Verantwortung, falls der Lautsprecher sich aus der Deckenhalterung lost.

Sie konnen über den mittig an der vorderen Schallwand sitzenden Kippschalter auswahlen, wo das, in Phase" und das nicht in Phase" angeschlossene Seitechassis hinzegen soll. Der Hebel zeit jeweils in die Richtung des, in Phase" angeschlossenen Seitechassis.

Zur Gewährleistung einer harmonischen Schalverteilung im Raum (von vorne nach hinten und umgekehrt) empfehlen wir, die "in Phase" befindliche Seite in Richtung Frontlautspricher zieng zu halten, wenn der Laustspricher als Diffusstrahler eingesetzt und seitlich angebracht wird. Befindet sich der Laustspricher in thisem Modus hinter dem Zuhörer, soll die "in Phase" befindliche Seite in Richtung Center Back zeigen (Abbildung 5).

Magnetische Streufelder

Die Lautspechersysteme erzeugen magnetische Streufelder, die über die Gehäusegrenzen hinaus wirken. Wir empfehlen, bei magnetisch empfindlichen Artikeln (Fernseh- und Computerbildschirmen, Disketten, Audio- und Videobändern, Computerkarten usw.) einen Mindeststand von 0,5 m zum Lautspecher zu bewahren.

Anschlieben der Lautsprecher (Abbildung 6)

Alle Gerte sollenen beim Anschieben abgeschalte sein.

Schlieben Sie die rote und mit ^+ markierte positive Lautspeicheranschlussklemme an die positive Anschlussklamme des Verständen an und verbinden Sie die negative ( , Schwarze) Anschlussklemme mit der negativen Anschlussklamme des Verständen. Die falsche Polarität kann zu einem schlechten Klang und Bassverlusten führen.

An die Lautspracherklemmen konn Sie 6-mm-Kabelschuhe, blanke Drahte oder runde Stifte bis zu einem Durchmesser von 6 mm sowie 4-mm-Bananenstecker anschließen.

Wichtiger Sicherheitshinweis:

In einigen, hauptsächlich europäischen Ländern wird die Verwendung von 4-mm-Bananensteckern als mögliches Sicherheitsrisiko betrachtet, da sie in die Löscher nicht gesicherter Netztackdosen gesteckt werden konnten. Um den europäischen CENELEC-Sicherheitsvorschriften zu entsprechen, sind die 4-mm-Löcher in den Enden der Anschlussklemmen mit Kunststoffstiften gesichert. Setzen Sie den Lautspricher in einem dieser Länder ein, so setzen Sie die Stiffe in ihrer Position.

Schrauben Sie die Kappen der Anschlussklemmen stets fest, um die Verbindung zu optimieren und Klappern zuverhindern.

Lassen Sie sich bei der Auswahl der Kabel von Ihrem autorisierten Fachhändler beraten. Die Gesamttempedanz sollte unterhalb der in den Technischen Daten angegebenen maximalen Kabelimpedanz liegen. Insbesondere soll das zum Hochtöner führende Kabel eine gering Induktivität besitzen, da sehr hohe Töne sonst gedämpft werden.

Unter den Laufsprechereingangsklemmen
befinden sich zwei Schraubklemmen für das 12-V-Triggersign. Entfern den Sie an den Kabelenden ca. 15 mm der Isolation.
LösEN Sie die Schraubklemmen durch Drehen gegen den Uhrzeitigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und steken Sie das verdritte Kabel hinter die Schraubklemmen. AnschlieBend drehen Sie die Klemmen im Uhrzeitigersinn fest.
SchlieBen Sie das Kabel nun an den 12-V-Triggerausgang des Prozessrs an (falls vorhanden). Achten Sie beim Anschluss auf die gleiche Polung, um Schaden zu vermeiden.

Anbringen des Lautsprechers

Die Lautspeicher konnen mit M5- oder M6-Schrauben an der Wand befestigt werden. An der Laustschrepperrückseite stehen dazu drei Befestigungsplatten zur Verfügung. Führn Sie den Schraubenkopf durch den runden Teil der Öffnung. Lassen Sie die Schraube anschließend komplet in eine der drei Aussparungen gleiten (Abbildung 7).

Stellen Sie sichere, dass die Schraubenlange ausreichend und die Gesamtkonstruktion stabil genug ist, um das Gewicht des Lautsprechers zu tragen. B&W übernimmt keinerlei Verantwortung für Mängel bei der Wand- oder Deckenbefestigung.

Verwendten Sie die beiliegende Schablone, um die Schraubenpositionen zu markieren. Die äußerten Abmessungen der Schablone entsprechen der Gehäuserrückseite.

Befestigen Sie vier der selbstklebenden Gummifüsse an der Rückseite jedem Lautspechers, jeweils in der Höhe der Ecken. Sie sorgen darauf, dass der Lautspeicher nicht gegen die Oberfläche stöhdt und haltenihn in Position (Abbildung 8).

Lassen Sie die Schrauben so welt hervorstehen, dass die Gummifübe beim Anbringen der Befestigungsplatten über die OberflächeGLEiten (Abbildung 9).

Stellen Sie sicher, dass:

• Alle Schrauben fest in den Aussparungen der Befestigungsplatten sitzen.
• Die Schrauben so welt hervorstehen, dass die Gummifübe die Laufsprecher in ihrer Position halten können.

Wahl der Betriebsart

(Abbildung 10)

Nutzen Sie den unteren Schalter an der vorderen Schallwand, um zwischen den Betriebsarten umzuschalten. In der Position arbeitert der Lautspricher als Direktstrahler. Liegt jedoch ein 12-V-Triggersignal am Triggereingang, schalten interne Relais den Lautspricher in den anderen Betriebsmodus. In der Position arbeitert der Lautspricher unabhängig vom Triggersignal stets als Diffusstrahler.

Bei einigen Prozessoren ist das Trigger-Feature programmierbar. Der Prozessor kann dann so eingestellt werden, dass die Betriebsart an den gerade gespielen Materialtyp angepasst wird. Fragen Sie Ihren autorisierten Fachhändler nach einem entspruchenden Prozessor, wenn Sie Interesse an thisem Feature haben. Der dem Prozessor beeiligenden Bedienungsanleitung konnen Sie dann entnehmen, wie die Programmierung vorzunehmen ist.

Experimentieren Sie mit den beiden Einstellmöglichkeiten und finden Sie sowie, welche Einstellung am besten für den jeweiligen Einsatzzweck geeignet ist.

Typische Kombinationsmöglichkeiten sind:

• Alle Surroundlautsprecher arbeiten als Direktstrahler
  Die seitlich angebrachten Lautspricher arbeiten als Diffusstrahler, die rückwärten lautspricher als Direktstrahler
  Alle Surroundaudtsprecher arbeiten als Diffusstrahler

Esistungewohnlich(aber nicht unmöglich), die seitlich angebrachten Lautsprecher als Direktrahler und die rückwartigen Lautsprecher as Diffusstrahler zu nutzen.

Feinabstimmung

Arbeitet das Gerät als Direktstrahler, so kann der Pegel für die Wiedergabe hoher Freqenzen über den oberen Kipschalter an der vorderen Schallwand eingestellt werden. Sie konnen zwischen den Einstellmöglichkeiten +, 0 und - wahlen. In der ^+ Position wird der Pegel erhöht. Das kann beispieleweise sinnvoll sein, wenn die Akustik im Raum dumpt ist, der Lautsprecher nicht optimal platziert werden kann, er in Schranke oder Ähnliches eingebaut ist oder wenn er sich hinter

einem Stoff befindet, der mehr Schall schluckt als die Stoffbespannung der beiliegenden Abdeckung. In Mittelstellung ist der Hochtöner neutral eingestellt. Die Einstellung - ist sinnvoll, wenn der Klang zu schrill ist oder wenn Sie die Laustspeicherposition weniger genau lokalisieren möchten.

Einlaufphase

In der Einlaufphase gibt es feine Unterschiede in der Wiedergabequalität des Lautspechers. Werde der Lautspecher in einer kühlen Umgebung gelagert, so wird es eine Zeit dauern, bis die Dampfungskomponenten und die für die Aufhängung der Chassis eingesetztener Werkstoffe ihre optimalen mechanischen Eigenschaften besitzen. Die Aufhängung der Chassis wird mit den ersten Betriebsstunden beweglicher. Die Zeit, die der Lautspecher besteht, um seine maximale Leistungsfähigkeit zu entwickeln, schwankt abhängig von den vorherigen Lager- und Einsatzbedingungen. Grundsätzlich kann man sagen, dass es eine Woche dauert, bis sich die Lautspecher nach Temperatureinwirkungen stabilisiert haben. 15 Betriebsstunden sind erforderlich, bis die Mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.

Pflege

Die Gehäuseoberflüche muss in der Regel nur abgestaubt werden. Bei Verwendung eines Aerosol-Reinigers entfernen Sie vor dem Reinigen zunachst vorsichtig die Abdeckungen vom Gehäuse. Sprühen Sie den Reiniger auf ein Tuch, niemals direkt auf das Gehäuse. Der Stoff kann nach dem Entfernen der Abdeckungen mit einer normalen Kleiderbürste gereinigt werden.

Vermeiden Sie es, die Lautsprecherchassis zu berühren, da dies zu Beschäftigungen führen kann. Dies gilt vor allem für den Hochtöner.
