BEDIENUNGSANLEITUNG VC 220 VOLTCRAFT

100% Recycling-Papier.

Chlorfrei gebleicht.

Impressum

These Bedienungsanleitung ist eine Publikation von Voltcraft, 92242 Hirschau, Tel.-Nr. 0180/586 582 723 8.

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B.

Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten.

These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung Änderung in Technik und Ausstattung vorbehalten.

Best.-Nr. / Item-No. / N° de commande / Bestnr.: 12 14 14

VOLTCRAFT®

⑥ These Bedienungsanleitung führt zu dieser Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie diesen Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finds Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 6.

Sehr geehrter Kunde,

mit dem Kauf eines Voltcraft®-Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken möchten.

Sie haben ein überdurchschnittliches Qualitätsvendort aus einer Marken-Familie erworbEN, die sich auf dem Gebiet der Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet. Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlüssige Technologie zu einem außergewöhnlich gänstigen Preis-/Leistungsverhältnis. Wir sind uns safer: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und wichtigen Zusammenarbeit. Viel Spaß mit ihrem neuen Voltcraft®-Produkt!

Mit dem Digital Multimeter VC 220 haben Sie ein handliches 312 - stelliges Meßgerät nach dem neuesten Stand der Technik erworben. Die jeweiligen Meßbereiche sind direkt einstellbar. Als Besonderheit ist der Taster "Low Impedance" zu erwinnen, mit welchem bei der Wechselspannungsmessung sog. Phantomspannungen unterrückt werden.

Der Aufbau entspricht der DIN VDE 0411, Teil 1 für Meßgeräte = EN 61010-1. Darüber hinaus ist das DMM VC 220 EMV-geprüft und entspricht somit den Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen; die entsprechenden Unterlagen sind beim Hersteller hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Bestimmungsgemäßer Einsatz des Meß-gerätes VC 220:

Messung von Gleichspannungen bis maximal 1000 VDC in der Überspannungskategorie in der Überspannungskategorie 2 (II)

Messung von Wechselspannungen bis maximal 750 VACrms in der Überspannungskategorie 2

Messung von Gleich- und Wechselströmen bis max. 20 A, max. 10 s lang alle 15 Minuten (gesichert)

Messung von Widerstanden bis max. 20 MOhm

Durchgangsprüfung (unter ca. 50 Ohm akustisch) und Diodentest

Eine Messung unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:

• Nasse oder zu hohe Luftfeuchtigkeit,
• Staub und brennbare Gase, Dämpfe oder Lösungsmittel,
• Gewitter bzw. Gewitterbedingungen wie starke elektrostatice Felder usw.

Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung des Meßgerätes, außer dem ist dies mit Gefahren, wie z. B. Kurzschluß, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert, bzw. umgebaut werden! Die Sicherheitshinweise sind unbedingt zu beachten!

Bedienungselemente

Abbildung (Ausklappsite)

1 MeBeingange

1a 20 - A - Eingang Dieser MeBeingang ist mit 10A (- Sicherung) abgesichert und für Gleich - und Wechselströme bis max. 20 A (max. 10 s lang mit 15 Min. Pause zwischen den Messungen) zugelassen.
1b mA-Eingang An thisem Eingang konnen Gleich- und Wechselströme bis max. 200 mA gemessen werden (abgesichert mit einer flinken 0,315-A-Sicherung).
1c COM (-) - Eingangsbuchse (COM - bzw. Minusanschluß)
1d VΩ+ (+)- Eingangsbuchse (= Plusanschluβ) für die übrigen Messungen

2 Drehschalter (=Meßfunktionsschalter) zur Einstellung der verschiedene Betriebsarten (Spannungsmessung, Strommessung usw.)
3 Drucktasten für die Funktionen "EIN/AUS" und "LOW IMP. 400 kΩ"
4 Digitalanzeige 3^1/2 - stellig mit Anzeigesymbolen für die Maßebinheiten und Funktionen und Anschlußanweisungen
5 Gummiholster

Inhaltsverzeichnis

Einführung 4
Bestimmungsgemäß Verwendung 5
Bedienungselemente (Ausklappseite) 5
Inhaltsverzeichnis 6
Sicherheitschinweise 6
Handhabung, Inbetriebnahme, Batteriewechsel 9
Durchführung von Messungen 11
Entsorgung 14
Wartung und Kalibrierung 15
Technische Daten, Meßtoleranzen 15

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung entstehen, erlischt der Garantieanspruch! Für Folgeschäden, die darauf resultieren, übernehmen wir keine Haftung.

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch.

• Dieses Gerät ist gemäß DIN 57 411 Teil 1/VDE 0411 Teil 1, Schutzmaßnahmen für elektronische Meßgeräte, bzw. IEC 1010-1, gebaut und geprüft und hat das Werk in Sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muß der Anwender die Sicherheitshinweise und Warnvermerke beachten ("Achtung!" und "Hinweis!), die in dieser Gebrauchsanweisung enthalten sind. Folgende Symbole gilt es zu beachten:

Let op!

= Achtung! Berührungsgefährliche

Spannungen! Lebensgefahr!

= Lesen Sie die Bedienungsanleitung

CAT II = Überspannungskategorie II (zwei)

= Schutzklasse II

• Strommessungen)durfen nur in Stromkreisen durchgefuhrt werden, die selbst mit 20 A abgeschichert sind bzw. in welchen keine Spannungen groBer als 250 VDC/VACrms auftreten konnen. Das MeBerat darf nicht in Installationen der Überspannungskategorie III nach IEC 664 verwendet werden.
• Meßgeräte und Zubehör sind kein Spielzeug und gehören somit keinesfalls in Kinderhände!
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbands der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selfthifewerkstätten ist der Umgang mit Meßgeräten durch geschultes Personal verantwortlich zu überwachen.
• Es ist sicherzustellen, daß nur Sicherungen vom angegebenen Typ und der angegebenen Nennstromstände als Ersatz verwendet werden. Die Verwendung geflickter Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig. Zum Wechsel der Sicherungen trennen Sie das Meßgerät vom Meßkreis und schalten es aus. Entfern den Sie alle angeschlossenen Leitungen und Prüfspitzen. Nehmen Sie einen passenden Kreuzschlitzschraubendreher zur Hand und öffnen Sie das Gehäuse vorsichtig. Entnehmer Sie die defekte(n) Sicherung(en) und ersetzen Sie diese mit solchen gleichen Typs und Nennstromstände.

Für den uA - / mA - Bereich: 0,315 A superblink, 250 V, High Energy - bzw. für den A - Bereich 10 A superblink, 250 V, High Energy.

Schlieben und verschrauben Sie nach erfolgtem Sicherungswechsel das Gehäuse in umgekehrter Reihenfolge sorgfältig. Nehmen Sie das Meßgerät erst wieder in Betrieb, wenn das Gehäuse safer geschlossen und verschraubt ist.

• Seien Sie besonderss vorsichtig beim Umgang mit Spannungen größter 30 V Wechsel-(AC) bzw. größter 60 V Gleichspannung (DC). Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter einen lebensgefährlichen elektrischen Schlag erhalten.

Schalten Sie somit zunachst die Spanningsquelle stromlos, verbinden Sie das Meßgerät mit den Anschlüssen der zu messenden Spanningsquelle, stellen Sie am Meßgerät den erforderlichen Spanningsmeßbereich ein und schalten Sie danach die Spanningsquelle ein. Nach Beendigung der Messung schalten Sie die Spanningsquelle stromlos und entfern den Meßleitungen von den Anschlüssen der Spanningsquelle.

• Stellen Sie vor jeder Spannungsmessung sicher, daß sich das Meßgerät nicht im Strommeßbereich befindet. Spätestens dann, wenn das akustische Signal für eine Fehlverbindung ertört.

• Vor jedem Wechsel des Meßbereiches sind die Meßspitzen vom Meßobjekt zu entfernen.

• Überprüfen Sie vor jeder Messung Ihr Meßgerät bzw. ihre Meßleitungen auf Beschädigung(en).

• Verwenden Sie zum Messen und zum Laden des Meßgerätes nur die Meßleitungen, welche dem Meßgerät beiliegen. Nur diese sind zulässig.

• Die Spannung zwischen Meßgerät und Erde darf 500 VDC / VACrms in der Überspannungskategorie II nicht überschreiben.

• Wenn anzunehmen ist, daß ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, daß ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sightbare Beschädigungen aufweist,

• das Gerät nicht mehr arbeitet und
• nach längerer Lagerung unter umgünstigen Verhältnissen oder

• nach schweren Transportbeanspruchungen.

• Schalten Sie das Meßgerät niemals gleich dann ein, wenn es von einem kalten in einen warmen Raum gebracht wird. Das darauf entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstären. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperaturkommen.

Handhabung, Inbetriebnahme, Batteriewechsel

A Anschluß der Meßleitungen

Verwenden Sie für ihre Messungen stets nur die beiliegenden Meßleitungen. Achten Sie vor jedem Anschluß auf den Zustand der Anschlußstecker bzw. Meßspitzen sowie auf die unbeschädigte Isolation.

Die beiliegenden Meßleitungen sind zugelassen für Spannungen bis max. 1000 V. Ihr Meßgerät VC 220 ist für Spannungen bis max. 1000 VDC bzw. 750 VACrms in der Überspannungskategorie II ausgelegt. Seien Sie besonderss vorsichtig im Umgang mit Spannungen größter 30 V Wechsel- bzw. 60 V Gleichspannung.

Achtung!

Überschreiben Sie niemals die max. Eingangsgroßen, da sonst durch Beschädigung des Meßgerätes für Sie Lebensgefahr besteht.

B Inbetriebnahme, Batteriewechsel

B1 Batterieeinbau, - wechsel

Zum Betrieb des Meßgerätes VC - 220 ist eine 9-V-Blockbatterie erforderlich. Wenn das Batteriewechselsymbol in der Anzeige entscheid ist ein Batteriewechsel erforderlich. Dazu gehen Sie wie folgt vor:

• Trennen Sie Ihr Meßgerät vom Meßkreis, entfernen Sie die Meßleitungen vom Meßgerät, schalten Sie es aus und entfernen Sie das Gummiholster
• drehen Sie mit einem geeigneten Schraubendreher (Kreuzschlitz) die Befestigungsschrauben der unteren Gehäusehalbschale hereus.
• Hebien Sie die untere Gehäusehalbschale vorsichtig ab. Die Batteriekontakte (auf der Platine) Sicherungen für die Stromeingänge sind nun freilegegt.
• Sie die verbrauchte Batterie. Legen Sie nun eine unverbrauchte 9 - V - Blockbatterie in die Gehäuseaussparung in der unteren Gehäusehalbschale (Minuspol zum Kopfende zeigend) und setzen Sie das Gehäuseoberteil auf. Achten Sie daraufauf, dass die Batteriekontakte in die Aussparungen des Batteriefaches gleiten.
• Verschlieben Sie das Gehäuse wieder sorgfältig.

Achtung!

Betreiben Sie das Meßgerät auf keinen Fall im geöffneten Zustand. !Lebensge-fahr!

Lassen Sie keine verbrauchten Batterie im Meßgerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch Chemikalien freigesetzt

werden können, welche ihrer Gesundheit schaden bzw. das Batteriefach zer-storen.

Verbrauchte Batterien sind als Sondermull zu betrachten und müssenDMAher umweltgerecht entsorgt werden. Hierfür gibt es bei den Fachhandlern bzw. in den Wertstoffhfoen spezielle Sammelbehälter.

B2 Grundeinstellung

Um eine Meßart auszuwahlen, stellen Sie den Drehschalter auf die gewünschte Position. Das Meßgerät wird anschließend über den Taster " " links oberhalb des Drehschalters eingescheltet. Das Meßgerät wird über diesen Taster auch wieder ausgescheltet.

B3 Tastenbelegungen

a) Taster "Low Imp. 400 kΩ"

Mit Hilfe these Tasters wird der Eingangswiderstand von ca. 10 MΩ für die Dauer des Tastendruckes aber nicht länger als max. 3 s auf 400 kΩ reduziert. Dadurch ist es möglich, unerwänschte Phantomspannungen bei Wechselspannungsmessungen zu unterträcken.

Achtung!

Die Funktionarf bis max.250VWechselspannungundmax.3slang angewandt werden.

b) Drehschalter

Im Vollkreis angeordnet finden Sie folgende Meßfunktionen

V= Gleichspannungsmessung 200m-2-20-200-1000

V~ Wechselspannungsmessung 750-200-20-2

A~ Wechselstrommessung 200 - 2m - 20m - 200m - 20

A= Gleichstrommessung 20 - 200m - 20m - 2m - 200μ

Durchgangsprüfung und Diodentest

Ω Widerstandsmessung 200 - 2k - 20k - 200k - 2M - 20M

[ \text{"} \vdash \text{"} 1,5\mathrm{V} \quad \text{Messung (belastet) von 1,5 - V - Batterien} ]

" ┊ ┊ " 9V Messung (belastet) von 9 - V - Blockbatterien

C Gebrauchslage

Betreiben Sie das Multimeter stets so, daß Sie die Flüssigkeitskristallanzeige (english): LCD) lessen können bzw. die Digitalanzeige nach oben zeigt. Zur betteren Ablesung im Standbetrieb befindet sich an der Geräterückseite ein aufklappbarer Standbügel.

Durchführung von Messungen

A Spannungsmessung V = (DC) ; V (AC)

Achtung!

Überschreiben Sie auf keinen Fall die max. zulässigen Eingangsgroßen, auch nicht bei der Messung von überlagerten Gleichspannungen (z.B. Brummspannung). Max. 1000 VDC bzw. 750 VAC rms.

Berühren Sie keine Schaltungen oder Schaltungsteile, wenn Sie höhere Spannungen als 25 VACrms oder 35 VDC darin messen.

Zur Messung von Spannungen gehen Sie wie folgt vor (beachten Sie die Abbildungen):

1. Stellen Sie den Drehschalter auf "V~" 2 V oder 20 V oder 200 V oder 750 V für Wechselspannungsmessungen (AC) oder auf "V=" 200mV, 2V, 20V, 200V, 1000V für Gleichspannungsmessungen (DC).
2. Verbinden Sie die schwarze Meßleitung mit der COM - Buchse und die rote Meßleitung mit der "VΩ -" - Buchse.
3. Verbinden Sie nun die Meßspitzen mit dem Meßobjekt (Last, Schaltung usw.). Die Meßspannung wird angezeigt.

Der Eingangswiderstand (Impedanz) beträgt 10 Mohm, bei einer Eingangskapazität von weniger als 100 pF.

Hinweise!

Dadurch daß der Meßeingang sehr empfindlich ist kann es sein, daß besonders in den unteren Spannungsbereichen bis max. 250 V bei freiliegenden Meßleitungen oder aber auch während der Messung irgendwelche Meßwerte sogenannte Phantomwerte angezeigt werden. Mit Hilfe des Tasters "Low Imp. 400 kΩ" werden diese Phantomspannungen unterrückt, der Eingangswiderstand auf 400 kOhm reduziert. Die Betätigungarf aber nur bis max. 250 V und weniger als ca. 3s erfolgen.

Im unteren Teil des Displays wird der korrekte Anschluss der Messleitungen and das Messgerät angezeigt.

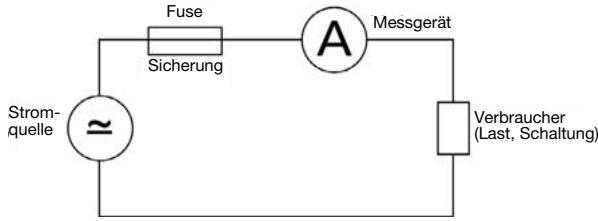

B Strommessung A~ (AC) bzw. A= (DC)

Zur Messung von Wechselströmen (AC) oder Gleichströmen (DC) gehen Sie wie folgt vor (beachten Sie unbedingt die Abbildungen):

1. Stellen Sie den Drehschalter auf "A=" (DC) bzw. "A~" (AC) "A~" 200µ oder 2m oder 20m oder 200m für Gleich-, oder Wechselströme bis 200 mA oder auf "A=" (DC) bzw. "A~" (AC) 20 für Ströme über 200 mA bis max. 20 A (max. 10 s lang, alle 15 Minutes).
2. Verbinden Sie die schwarze Meßleitung mit der COM - Buchse und die rote Meßleitung mit der mA - Buchse für Ströme bis 200 mA bzw. mit der A - Buchse für Ströme über 200 mA. Verbinden Sie anschließend (zur Messung) die Meßleitungen in Serie mit dem Meßobjekt.

Achtung!

Messen Sie keine Strome in Stromkreisen, in welchen Spannungen größter 250 VDC bzw. VACrms auftreten können, damit das Meßgerät nicht beschädigt wird und dadurch für Sie Lebensgefahr bestehen kann.

Im unteren Teil des Displays wird der korrekte Anschluss der Messleitungen and das Messgerät angezeigt. (Unterschiede bei mA und A).

C Diodentest und Durchgangsprüfung

Achtung!

Vergewissern Sie sich, daß alle zu messenden Schaltungsteile, Schaltungen und Baulemente sowie andere Meßobjekte unbedingt spannungslös sind.

Zur Messung von Dioden und anderen Halbleiterstrecken sowie von spannungslosen Leitungen, Kabeln, Verdrahtungen, Schaltungsteilen usw. gehen Sie wie folgt vor (beachten Sie die Abbildung):

1. Stellen Sie den Drehschalter auf "D".
2. Verbinden Sie die schwarze Meßleitung mit der COM - Buchse und die rote Meßleitung mit der "VΩ -" - Buchse und verbinden Sie die Meßspitzen mit dem spanningslitten Meßobjekt

B Stroommetting A~ (AC) resp. A= (DC)

In der Anzeige wird "1" für Overload bei offen oder nicht angeschlossenen Meßleitungen oder hochohmigen (oder unterbrochenen) Halbleiterstrecken angezeigt. Bei einem intakten PN-Übergang erscheint bei Si - Diodenstrecken ein Wert zwischen 0,45 und 0,75 VDC, Ge - Diodenstrecken ein Wert zwischen 0,2 und 0,4 VDC. Erscheint jedochstatt eines "Spannungswertes" "1" (für Überlauf) so ist die Diodenstrecke unterbrochen oder die Meßleitungen sind vertauscht. Wird bei Transistoren eine "Spannung" von mehr als 1 V (Anzeige 1000) gemessen, kann es sich damit beim Transistoren mit eingebauten Widersständen handeln.

Bei Leuchtdioden wird eine "Durchlaßspannung" von ca. 1,4 bis 2,2 VDC gemessen. Handelt es sich um eine Low - Current - Led, reicht der Meßstrom u. U. aus, um diese zum Leuchten zu bringen.

Hinweis!

• Bei Leitungswiderständen von weniger als ca. 50 Ohm (Anzeige "100" bei Diodentest) ertönt ein akustisches Signal.
• Im unteren Teil des Displays wird der korrekte Anschluss der Messleitungen and das Messgerät angezeigt.

D Widerstandsmessung "Ω"

Achtung!

Vergewissern Sie sich, daß alle zu messenden Schaltungsteile, Schaltungen und Baulemente sowie andere Meßobjekte unbedingt spannungslös sind.

Zur Widerstandsmessung gehen Sie wie folgt vor (beachten Sie die Abbildungen):

1. Stellen Sie den Drehschalter auf Widersandsmessung "Ω" 200 oder 2k oder 20k oder 200k oder 2M oder 20M..
2. Verbinden Sie die schwarze Meßleitung mit der COM - Buchse und die rote Meßleitung mit der "VΩ ->" - Buchse und verbinden Sie die Meßspitzen mit dem Meßobjekt. Nach einer kurzen Stabilisierungsfphase wird Ihnen der Widerswert angezeigt.

Hinweis!

Wenn Sie eine Widerstandsmessung durchfuhren, achten Sie darauf, daß die Meßpunkte, welche Sie mit den Meßspitzen zum Messen berühren, frei von

Schmutz, Öl, Lötlack oder ähnlichem sind. Solche Umstände können den Meßwert verfüllschen.

Bei Widersständen länger ca. 4 MOhm kann es sein, daß die Anzeige etwas Zeit benötigt, um sich zu stabilisieren ("einzustellen"). Sobald "OL" im Display erscheint und der Bargraph alle Segmente anzeigt, haben Sie den Meßbereich übersritten, bzw. die Meßstrecke ist unterbrochen.

Im unteren Teil des Displays wird der korrekte Anschluss der Messleitungen and das Messgerät angezeigt.

E Messung von 1,5 - V - Batterien

Achtung!

Beachten Sie unbedingt die max. Eingangsgroßen

Stellen Sie den Drehschalter auf die Schalterstellung " 12 + 1 V. Verbinden Sie die schwarze Meßleitung mit der COM - Buchse und die rote Meßleitung mit der "mA" - Buchse, wie unter in der Anzeige abgebildet. Anschließend verbinden Sie die Meßspitzen polungsrichtig mit einer 1,5 - V - Batterie. Die zu messende Batterie wird nun belastet und die Lastspannung angezeigt. Der Laststrom ist relativ hoch, daß kann man keine Knopfstellen messen.

F Messung von 9 - V - Blockbatterien

Achtung!

Beachten Sie unbedingt die max. Eingangsgroßen

Stellen Sie den Drehschalter auf die Schalterstellung " 12 + " 9 V. Verbinden Sie die Schwarze Meßleitung mit der COM - Buchse und die rote Meßleitung mit der "mA" - Buchse, wie unter im Display abgebildet. Anschließend verbinden Sie die Meßspitzen polungsrichtig mit einer 9 - V - Batterie. Die zu messende Batterie wird nun belastet und die Lastspannung angezeigt.

Entsorgung

Ist das Digitalmultimeter trotz intakter Versorgung und Sicherungen nicht funktionsfähig bzw. nicht mehr reparierbar, so muß es nach den geltenden gesetzlichen Vorschriften entsorgt werden.

• Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist konnen spannungsführende Teile freigelegt werden. Es konnen auch Anschlußstellen spannungsführend sein. Vor einem Abgleich, einer Wartung, einer Instandsetzung oder einem Austausch von Teilen oder Baugruppen, muß das Gerät von allen Spanningsquellen und Meßkreisen getrennt sein, wenn ein Öffnen des Gerätes erforderlich ist. Wenn danach ein Abgleich, eine Wartung oder eine Reparatur am geöffneten Gerät unter Spannung unvermeidlich ist, darf das nur durch eine Fachkraft geschehen, die mit den damit verbundenen Gefahren bzw. den einschlögigen Vorschriften davon (VDE 0100, VDE 0701, VDE 0683...) vertraut ist.
• Kondensatoren im Gerät können noch geladen sein, selbst wenn das Gerät von allen Spannungsquellen und Meßkreisen getrennt wurde.

Wartung und Kalibrierung

Um die Genauigkeit des Multimeters über einen längeren Zeitraum zu gewährleisten, sollte es jährlich einmal kalibriert werden. Die Kalibrierung kann von unserer Kalibrerstelle im "Service 2000" kostengünstig durchgeführt werden.

Der Sicherungswechsel ist im Kapitel nach den Maximalen Eingangsgroßen gesondert beschrieben. Zur Reinigung des Gerätes bzw. des Display-Fensters fühmen Sie ein sauberes, fusselfreies, antistatisches und trockenes Reinigungstuch.

Achtung!

Verwenden Sie zur Reinigung keine carbonhaltigen Reinigungsmittel oder Benzine, Alkohole oder ähnliches. Dadurch wird die Oberfläche des Meßgerätes angegriffen. Außer dem sind die Dämpfe gesundheitsschädlich und explosiv. Verwenden Sie zur Reinigung auch keine scharfkantigen Werkzeuge, Schraubendreher oder Metallbürsten o..

Technische Daten und Meßtoleranzen

Technische Daten

Display (Anzeige)

:31/2- stellige Anzeige 1999 mit automatischer Polaritätsanzeige, Symbolanzeigen, MaBeinheiten und die Anschlußbelegungen

Max. MeBrate

:2-3 Messungen pro Sekunde

Überlaufanzeige

:"1." für Overload

Batteriewechselanzeige	: " [ ] "
Arbeitstemperatur	:0°C bis +40°C (32°F bis 104°F)
Lagertemperatur	:-10°C bis +50°C (14°F bis 122°F)
relative Luftfeuchtigkeit	:< 75%, nicht kondensierend im Bereich von 0°C bis +30°C bzw.
	< 50%, nicht kondensierend von +30°C bis +40°C
Abmessungen (L X B X H)	:ca. 179 x 88 x 39 mm (mit Holster, ohne Meßleitungen)

Meßtoleranzen

Angabe der Genauigkeit in ± (% der Ablesung ^+ Anzahl der Stellen = digits = dgt(s)) Genauigkeit 1 Jahr lang bei einer Temperatur von +18^ bis 28^, bei einer rel. Luftfeuchtigkeit vonkleiner als 75% , nicht kondensierend. Die Warm -up- Zeit betragt 1 Minute

Meßereich	Genaugkeit	Auflösung	Frequenz
Gleichsspannung
200 mV	±(0,6% + 5 dgts)	0,1 mV
2 V	±(0,6% + 5 dgts)	1 mV
20 V	±(0,6% + 5 dgts)	10 mV
200 V	±(0,6% + 5 dgts)	100 mV
1000 V	±(1,0% + 5 dgts)	1 V
Eingangsimpedanz: 10 MOhm
Wechselspannung
2 V	±(1,0% + 5 dgts)	1 mV	40 Hz bis 400 Hz
20 V	±(1,0% + 5 dgts)	10 mV	40 Hz bis 400 Hz
200 V	±(1,0% + 5 dgts)	100 mV	40 Hz bis 400 Hz
750 V	±(1,2% + 5 dgts)	1 V	40 Hz bis 400 Hz
Eingangsimpedanz: 10 MOhm, < 100 pF
Messung und Anzeige des Effektivwertes der Wechselspannung bei sinusförmigem Meßsignal
Gleichstrom DCA (μ A und mA und A)
200 μA	±(1,0% + 2 dgts)	0,1 μ A
2 mA	±(1,0% + 2 dgts)	1 μ A
20 mA	±(1,0% + 2 dgts)	10 μ A
200 mA	±(1,0% + 2 dgts)	0,1mA
20 A	±(1,2% + 8 dgts)	10 mA

Die akustische Anzeige eines Durchganges erfolgt bei Widerständen kleiner als ca. 50 Ohm.

Diodentest

Die max. Meßspannung am offenen Meßkreis beträgt max. ca. 3 VDC, Anzeigeauflösung 1 mV

MeBstrom ca. 1 mA

Batterietest

Lastwiderstand bei der 1,5 - V - Messung ca. 38 Ohm und bei der 9 - V - Messung ca. 450 Ohm

Maximale Eingangsgroßen, Überlastschutz

Spannungsmessung : 1000 VDC bzw. 750 VACrms

Strommessung : 20 A AC/DC im A-Bereich max. 10 s, mit einer anschliebenden Abkuhlphase von mind. 15 Min. max. 250 VDC/VACrms, Überlastschutz: Super-Flinke 10 - A - 250 - V - Sicherung, 400mA AC/DC im mA-Bereich, max. 250 VDC/VACrms, Überlastschutz: Super-Flinke 0,315 - A - 250 - V - Sicherung

Widerstandsmessung : Überlastschutz 230 V DC/ACrms

Diodentest,

Durchgangsprüfung : Überlastschutz 230 V DC/ACrms

Achtung!

Eine Überschreitung der max. zulässigen Eingangsgroßen führt unter umgünstigen Umständen zur Beschädigung des Meßgerätes bzw. zu einer Gefährung des Lebens des Benutzers.

Sicherungswechsel

Beachten Sie beim Sicherungswechsel unbedingt die Sicherheitsbestimmungen! Es ist sicherzustellen, daß nur Sicherungen vom angegebenen Typ und der angegebenen Nennstromstände als Ersatz verwendet werden. Die Verwendung geflickter Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig.

Zum Wechsel der Sicherungen trennen Sie das Meßgerät vom Meßkreis und schalten es aus. Entfernen Sie alle angeschlossenen Leitungen; Adapter und Prüfspitzen.

Nehmen Sie einen passenden Schraubendreher zur Hand und öffnen Sie das Gehäuse vorsichtig. Entfernen Sie zunachst das Holster und drehen Sie dann die drei Kreuzschlitzschrauben hereaus. Hebeln Sie die untere Gehäusehalbschale ab; die Sicherungen sind nun freigelegt.

Entnahmen Sie die defekte(n) Sicherung(en) und ersetzen Sie diese mit solchen gleichen Typs und Nennstromstände (siehe Überlastschutz, max. Eingangsgroßen)

Achtung!

Schlieben und verschrauben Sie nach erfolgtem Sicherungswechsel das Gehäuse in umgekehrter Reihenfolge sorgfältig.

Nehmen Sie das Meßgerät erst wieder in Betrieb, wenn das Gehäuse sichere geschlossen und verschraubt ist.
