BEDIENUNGSANLEITUNG WS 6390 E KRESS

Elektronik-Winkelschleifer Bedienungsanleitung

Electronic angle grinder

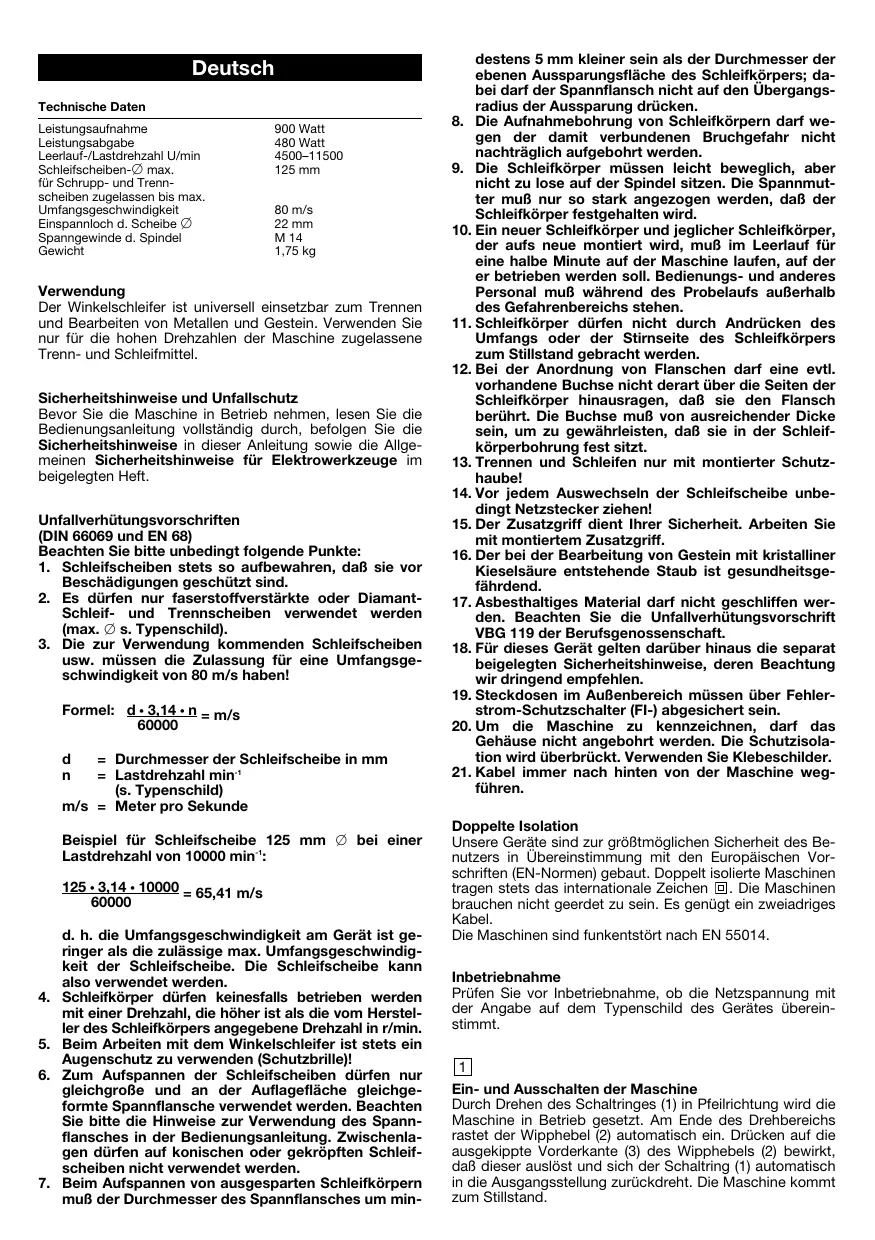

Leistungsaufnahme	900 Watt
Leistungsabgabe	480 Watt
Leerlauf-/Lastrehzahl U/min	4500-11500
Schleifscheiben-Ø max.	125 mm
für Schrupp- und Trenn-schieben zugelassen bis max.
Umfangsgeschwindigkeit	80 m/s
Einspannloch d. Scheibe Ø	22 mm
Spanngewinde d. Spindel	M 14
Gewicht	1,75 kg

Verwendung

Der Winkelschleifer ist universell einsetzbar zum Trennen und Bearbeiten von Metalien und Gestein. Verwenden Sie nur für die hohen Drehzahlen der Maschine zugelassene Trenn- und Schleifmittel.

Sicherheitshinweise und Unfallschutz

Bevor Sie die Maschine in Betriebnehmen, lessen Sie die Bedienungsanleitung vollständig durch, befolgen Sie die Sicherheitshinweise in dieser Anleitung sowie die Allgemeinen Sicherheitshinweise für Elektrowerkzeuge im beigelegten Heft.

Unfallverhütungsvorschriften (DIN 66069 and EN 68)

Beachten SieitteunbedingtfolgendePunkte:

1. Schleifscheiben stets so aufbewahren, daß sie vor Beschäftigungen geschlossen sind.
2. Es dürfen nur faserstoffverstärkte oder Diamant-Schleif- und Trenscheiben verwendet werden (max. s. Typenschild).
3. Die zur Verwendungkommenende Schleifscheiben usw. müssen die Zulassung für eine Umfangs geschwindigkeit von 80 m/s haben!

$$ \text {F o r m e l :} \frac {\mathrm {d} \cdot 3 . 1 4 \cdot \mathrm {n}}{6 0 0 0 0} = \mathrm {m} / \mathrm {s} $$

$$ \begin{array}{l} d = \text {D u r c h m e s s e r d e r S c h l e i f s c h e i b e i n m m} \ n = \begin{array}{l} \text {L a s t d r e h z a l h m i n} ^ {- 1} \ (\text {s . T y p e n s c h i l d}) \end{array} \ m / s = \text {M e t e r p r o S e k u n d e} \ \end{array} $$

Beispiel fur Schlefscheibe 125 mm bei einer Lastrehzahl von 10000min^1

$$ \frac {1 2 5 \cdot 3 , 1 4 \cdot 1 0 0 0 0}{6 0 0 0 0} = 6 5, 4 1 \mathrm {m} / \mathrm {s} $$

d. h. die Umfangsgeschwindigkeit am Gerät ist geringer als die zulässige max. Umfangsgeschwindigkeit der Schleifscheibe. Die Schleifscheibe kann also verwendet werden.

1. Schleifkörpers)durfen keinesfalls betrieben werden mit einer Drehzahl, diehigher ist als die vom Hersteller des Schleifkörpers angegebene Drehzahl in r/min.
2. Beim Arbeitsmen mit dem Winkelschleifer ist stets ein Augenschutz zu verwenden (Schutzbrille)!
3. Zum Aufspannen der Schleifscheiben)duren nur gleichgroBe und an der Auflageflache gleichgeformte Spannflansche verwendet werden. Beachten Sieitte die Hinweise zur Verwendung des Spannflansches in der Bedienungsanleitung.Zwischenlagen durren auf konischen oder gekroften Schleifscheiben nicht verwendet werden.
4. Beim Aufspannen von ausgesparten Schleifkorpmen muß der Durchmesser des Spannflansches um min

destens 5mm kleiner sein als der Durchmesser der ebenen Aussparungsflake des Schleifkörpers; daßarf der Spannflansch nicht auf den Übergangsradius der Aussparung drucken.

1. Die Aufnahmehobrung von Schleifkörpern darf wegen der damit verbundenen Bruchgefahr nicht nachträglich aufgebohr werden.
2. Die Schleifkorper,müssen leicht beweglich,aber nicht zu lose auf der Spindel sitzen.Die Spannmutter muß nur so stark angezogen werden, daß der Schleifkorper festgehalten wird.
3. Ein neuer Schleifkörper und jeglicher Schleifkörper, der aufs neue montiert wird, muß im Leerlauf für eine halbe Minute auf der Maschine laufen, auf der er betrieben werden soll. Bedienungs- und andere Personal muß während des Probelaufs außerhalb des Gefahrenbereichs stehen.
4. Schleifkörper)durfen nicht durch Andrücken des Umfangs oder der Stirnseite des Schleifkörpers zum Stillstand gebracht werden.
5. Bei der Anordnung von Flanschen dar eine evtl. vorhandene Buchse nicht derart uber die Seiten der Schleifkorper hinausragen, daß sie den Flansch berührt. Die Buchse muß von ausreichender Dicke sein, um zu gewährleisten, daß sie in der Schleifkorperbohrung fest sitzt.
6. Trennen und Schleifen nur mit montierter Schutzhaube!
7. Vor jedem Auswechseln der Schleifscheibe unbedingt Netzsteckerziehen!
8. Der Zusatzgriff dient ihrer Sicherheit. Arbeiten Sie mit montiertem Zusatzgriff.
9. Der bei der Bearbeitung von Gestein mit kristalliner Kieselsäure entstehende Staub ist gesundheitsgefahrrend.
10. Asbesthaltiges Material darf nicht geschlossen werden. Beachten Sie die Unfallverhütungsvorschrift VBG 119 der Berufsgenossenschaft.
11. Für diesen Gesamt gelten darüber hinaus die separat beigelegten Sicherheitshinweise, deren Beachtung wir dringend empfehlen.
12. Steckdosen im Außenbereich müssen über Fehlerstrom-Schutzschalter (Fl-) abgesichert sein.
13. Um die Maschine zu kenzeichnten, dar das Gehäuse nicht angebohrt werden. Die Schutzisolation wird überbrücken. Verwenden Sie Klebeschilder.
14. Kabel immer nach hinten von der Maschine wegfuhren.

Doppelte Isolation

Unsere Geräte sind zur großmöglichen Sicherheit des Benutzers in Übereinstimmung mit den Europäischen Vorschriften (EN-Normen) gebaut. Doppelt isolierte Maschinen tragen stets das internationale Zeichen. Die Maschinen brauchen nicht geerdet zu sein. Es genegt ein zweiadriges Kabel.

Die Maschinen sind funkentstört nach EN 55014.

Inbetriebnahme

Prüfen Sie vor Inbetriebnahme, ob die Netzspannung mit der Angabe auf dem Typenschild des Gerätes übereinstimmt.

1

Ein- und Ausschalten der Maschine

Durch Drehen des Schaltringes (1) in Pfeilrichtung wird die Maschine in Betrieb gesetzt. Am Ende des Drehbereichs rastet der Wipphebel (2) automatisch ein. Drücken auf die ausgekippte Vorderkante (3) des Wipphebels (2) bewirkt, daß dieser auslöst und sich der Schaltring (1) automatisch in die Ausgangsstellung zurückdreht. Die Maschine kommt zum Stillstand.

Vollwellen-Regelelektronik mit elektronischer Motorschutz-Uberwachung In diese Vollwellenelektronik sind die folgenden Vorteile integriert:

Santhanlauf

Die Anlaufstrombegrenzung reduziert den Einsatzstrom. Der Motor dreht langsam hoch bis zur vorgewählten Drehzahl, schon damit Anwender und Getriebe und verlangert die Lebensdauer der Maschine.

Elektronischer Überlastschutz

Bei Belastung wird die vorgewählte Drehzahl konstant eingehalten. Bei zu starker motorgebahrdender Belastung wird durch die integrierte Motorüberwachung die Drehzahl des Winkelschleifers reduziert. Die Maschine muß entlastet werden - am besten kurz vom Werkstück wegnehmen -, damit ihren wieder die volle Leistung zur Verfugung stehen.

Elektronik-Regelung

Das Stellrad (20) der Vollwellen-Regelelektronik erhögblich die Vorwahr optimaler Drehzahlen für alle Schleif-, Trenn und Polierarbeiten. Die erforderliche Arbeitsdrehzahl ist von vielen Faktoren abhängig wie z.B. Art, Härte, Beschaffenheit des zu bearbeitenden Materials, Art und Zustand der verwendeten Schleif-, Trenn- und Polierwerkzeuge. Die optimale Einstellung ist zu Beginn der Arbeit durch Versuche zu ermitteln.

Beim Polieren nur mit niederen Drehzahlen arbeiten.

2

Die besten Ergebnisse beim Schleifen erreichen Sie, wenn Sie mit einem Anstellwinkel von ca. 20^ - 30^ arbeiten.

3

Demontage/Montage der Schutzhaube

Ist es notwendig, die Schutzhaube (4) abzunehmen, wird wie folgt vorgegangen: Die 2 Schrauben (5) entfernen und den Gegenflansch (6) abnehmer. Nun kann die Schutzhaube (4), die Ringfeder (7) und die Anschlagscheibe (8) abgehoben werden. Montage der Schutzhaube (4) in umgekehrer Reihenfolge.

Trennen und Schleifen nur mit montierter Schutzhaube!

Einstellen der Schutzhaube

Die Schutzhaube kann der Anwendung entsprechend bis zum Anschlagnocken (9) verdreht werden. Bei Arbeitsen mit verdreher Schutzhaube ist unbedingt darauf zu achten, daß die Schutzhaube bei montiertem Bogengriff nie nach der Griffseite verdreht wird. Verletzungsgefahr!

4

Montage des Bogengriffs

Der Bogengriff (10) kann je nach Anwendung und Wünschen des Anwenders an 3 Positionen montiert werden. Bei der Montage in der Mitteiben des Getriebekopfes (11) gehen Sie wie folgt vor:

Setzen Sie den Bogengriff (10) mit dem Distanzhalter (12) so auf das Gerat auf, daß die Bügelgriffschaube (13) über die Schraubenöffnung des Getriebekopfes (11) zu liegen kommt. Danach verschrauben Sie den Bogengriff (10) mit dem Getriebekopf (11), indem Sie den Verriegelungsgriff (14) im Uhrzeigersinn drehen, bis der Bogengriff (10) fest-sitzt. Damit der Verriegelungsgriff (14) wieder über den Bogengriff (10) zu liegen kommt, kann dieser angehoben und in die gewünschte Stellung gedreht und eingerastet werden. Bei der seitlichen Montage, rechts oder links, des Bogengriffs (10) ist in ähnlicher Weise vorzugehen, nur muß darauf darauf geachtet werden, daß die Nocken (15)

des Distanzhalters (12) in die vorgesehenen Vertiefungen (16) in der Veränderung der Luftungschlitze (17) des Gtriebbekopfes (11) zu liegenkommen.

Verstellung des Bogengriffs

Die Winkellage des Bogengriffs (10) laft sich in allen 3 Positionen leicht den Wünschen des Anwenders anpassen. Dabei müssen Sie den Verriegelungsgriff (14) im Gegenuhrzeigersinn so welt Herausdrehen, bis sich der Bogengriff (10) aus der Rasterung des Distanzhalters (12) Herausheben laft. Danach konnen Sie den Bogengriff (10) in die gewünschte Lage drehen und den Bogengriff (10) in die Rasterverzahlung des Distanzhalters (12) wieder einrasten halten. Zur Fixierung des Bogengriffs (10) ist wieder in gleicher Weise wie bei der Montage vorzugehen.

5

Montagehinweise für Schrupp- und Trennscheiben

Das Anwendungsbeispiel zeigt, wie Schleifscheiben mittels der Flanschmutter (18) auf dem Spindelstumpf befestigt werden müssen.

Achtung!

Betätigung nur im Stillstand!

Auswechseln der Kohlebürsten

These Arbeits und alle weiteren Servicearbeiten führen unsere Servicestellenschnell und sachgemäß aus.

Vor dem Einsetzen der Werkzeuge stets den Netzsteckerziehen oder das Netzkabel-Modul (21) durch Betätigung der Verriegelungstaster (22) aus dem Gehäuse entfern.

Netzkabel

Beschädigte Netzkabel dürfen nicht verwendet werden. Sie sind unverzüglich zu erneuern.

Das ist dank des neuartigen Netzkabelmodus (21) auf einfachste Art und Weise möglich. Die beiden Verriegelungs-taster (22) drücken und Netzkabelmodul (21) aus dem Handgriff herausziehen. Neues Netzkabelmodul in den Handgriff einfahren und einrasten. Netzkabel in Unterschiedlichen Längen sind als Sonderzubehör erhältlich.

Netzkabel-Modul nur für KRESS-Elektrowerkzeuge besteht! Versuchen Sie nicht, andere Elektrogeräte damit zu betrieben!

Mitgeliefertes Zubehör

1 Zweilochmutterndreher

Lärm-/Vibrationsinformation

Meßwerte ermittelt entsprechend EN 50144.

Schaldruckpegel: = 82,5^+3 dB (A)

Schalleistungspegel: = 95,5^+3 dB (A)

Arbeitsplatzbezogener

Emissionswert: = 85,5^+3 dB (A)

Für den Bedienenden sind Schallschutzmaßnahmen erforderlich.

Die bewertete Beschleunigung ist typischerweise kleiner als 2,5m / s^2

Sonderzubehör

Schruppsscheibe für Stein- und NE-Metalle

Schruppsscheibe für Stahl und Guß

Trennscheibe für Stein

Haftscheiben kompl. Satz

Haftvlies (K 180)

Haftschleifteller M 14

Vulkanfiberscheiben kompl. Satz

Schleifteller mit Spannflansch für Vulkanfiberscheiben

Stahldraht-Topfürste

Umweltschutz

Kress nimmt ausgesonderte Maschinen zurück zuressourcenschonendem Recycling. Durch ihre modulare Bauweise können Kress-Maschinen mehr einfach in ihre niederverwertbaren Grundstoffe zerlegt werden. Geben Sie ihre ausgesonderte Kress-Maschine beim Handel ab oder schicken Sie die direkt an Kress.

Änderungen vorbehalten.

English

Technical data

(DIN 66069 und EN 68)

Elektronische regeling

Beakta ovillkorligen foljande punkter:

Medlevererat tillbehör

1 tvahalsnyckel

Buller-/vibrationsinformation

Medfolgendetilbehore

1 spændenogle

Stoj-/vibrationsinformation

CE Konformitätserklärung

Wir erklaren in alleiniger Verantwortung, dass这点es Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimm: siehe unter

Bisingen, im März 2004

Alfred Binder,

Entwicklungsliefer

Leiter Qualitätssicherung

1. Dieses Elektrowerkzeug would be met with hoher Prazision gefertigt und unterliegt strengden werkseitigen Qualitätskontrollen.
2. Daher garantieren wir die kostenlose Beseitigung von Fabrikations- oder Materialfehlern, die innerhalb von 24 Monaten ab Verkaufsdatum an den Endoverbraucher aufreten. Wir behalten uns vor, defekte Teile auszubessern oder durch neue zu ersehen. Ausgetauschte Teile gehen in unser Eigentum über.
3. Unsachgemäß Verwendung oder Behandlung sowie die Öffnung des Gerätes durch nicht autorisierte Reparaturstellen führen zum Erlöschen der Garantie. Dem Verschleib unterworfene Teile sind von Garantieleistungen ausgeschlossen.
4. Garantieansprüche können nur bei unverzüglicher Meldung von Mangeln (auch bei Transportschaeden) anerkannt werden. Durch Ausführung von Garantieleistungen wird die Garantiezeit nicht verlangert.
5. Bei Störungen此种 Geräte mit ausgewählter Garantiekarte und kurz- Mängelbeschreibung an uns oder die zuständige Servicestelle einsenden. Kaufbeleg beifugen.
6. Durch die von uns übernommenen Garantie-Verpflichtungen werden alle weitere gehenden Ansprüche des Käufers - insbesondere das Recht auf Wandelung, Minderung oder Geltendmachung von Schadenersatzansprüchen - ausgeschlossen.
7. Dem Käfer steht jedoch nach seiner Wahl das Recht auf Minderung (Herabsetzung des Kaufpreises) oder Wandelung (Rückgang-maghmachung des Kaufvertrages) zu, falls es uns nicht gelingt, evtl. auftretende Mängel innerhalb einer angemessenen Frist zu beseitigen.
8. Nicht ausgeschlossen sind die Schadensersatzansprüche nach §§ 463, 480 Abs. 2, 635 BGB wegen Fehlens zugesicherter Eigenschaften.
9. Die Bestimmungen nach Punkt 7 und 8 gelten nur für den Bereich der Bundesrepublik Deutschland.

Guarantee

Bundesrepublik Deutschland:

Kress-elektrik GmbH & Co. - Elektromotorenfabrik - Abt. Kundendienst/Werk 2

Hechinger Strasse 48, D-72406 Bisingen/Zollernalbkreis.

Telefon [phone] - Telefax [phone]

e-mail: [e-mail]

Schweiz

CEKA Elektrowerkzeuge AG + Co. KG

Industriestraße 2

CH-9630 Wattwil

Telefon: +41 (0)71 - 987 40 40 - Telefax: +41 (0)71 - 987 40 41

E-mail: [e-mail]

Maschinenbaugesellschaft m.b.H.

Jheringgasse 22

A-1150 Wien

Telefon: +43 (0)1 - 893 60 77 - Telefax: +43 (0)1 - 893 60 16

E-mail: [e-mail]

Italia

Bitte sofort ausfilden und aufbewahren.

Käufer/Purchaser/Acheteur:	Verkauf durch/Dealer's name/Vendeur:
Kaufdatum:Date purchased:Date d'achat:	Serie No.:Serial No.:No. de série:
Typ:Type:Type: WS 6390 E	Fabrikations-Nr.:Manufacturing No.:Fabrication No.:
