BEDIENUNGSANLEITUNG CLUB LASER 7 MK2 JBSYSTEMS

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

COMMENT UTILISER ET REGLER L'APPAREIL

3) SLAVE MODE (ESCLAVE):

VOOR DE IN GEBRUIKNAME

1) MUZIEKGESTUURD (MASTER):

TECHNISCHE KENMERKEN

Netvoeding:

AC 100~240V, 50/60Hz

Zekering:

250V 2A traag (20mm glas)

Stroomverbruik:

50Watt

X/Y Beam angle:

+/-25°

Geluidscontrol:

Interne microfoon

DMX aansluitingen:

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these BRITEQ®-Produkt entschieden haben.itte lessen Sie.
diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der
Moglichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt.
• Ein herrlicher siebenfarbiger Clublaser ausgestattet mit 3 kraftvollen temperaturgesteuerten Laser:

350mW Roter Laser (650nm)
60mW Gruner Laser (532nm)
50mW Blauer Laser (473nm)

• Dank 20kHz Scanner projiziert der "Club laser7 Mk2" messerscharfe Bilder mit bis zu 7 Farben!
  100% ILDA kompatibel für höchste Flexibilität!
  Passendes Flightcase einbegriffen!
  Die 5 Bedienungsmodi ermögen eine einfache Handhabung des Lasers:

MUSIC CONTROL: 100% Plug & Play → einfach den Laser ans Netz anschließen und eine unglaubliche Musik gesteuerte Lasershow mit Hilfe von 128 eingebauten Patrions starten! Ideal für Vermietungsunternehmen!!
。 MASTER/SLAVE Modus: Mehrere Geräte konnen im komplett synchronisierten Musikmodus verwendet werden: Aufsehen ergrand und sehr einfach zu bedienen!

○ AUTOMATIC Modus, zwei Geschäfteen:

1 Kanal für eine sehr einfache Bedienung!
17 Kanäle um alle internen Programme auszuwahlen

DMX Modus: stellen Sie einfache eine DMX-Adresse ein und übernehmen Sie die volle Kontrolle über alle eingebauten Programme!
ILDA Modus: schließen Sie den Laser an gleich welchen PC mit ILDA-kompatibler Schnittstelle und verwenden Sie具有良好 welche professionelle Laser-Software um atemberaubende Lasershows, Logos, usw. zu schaffen.

• Die Laser-Projektionen können auf die Gröbe des Veranstaltungsortes mit Hilfe von X/Y Bildzoom-Regelungen angepasst werden.
• Grafiken können gespiegelt werden für Projektionen hinter einer Rückprojektemswand.
• Blanking (Austastung) - Technologie für klar von einander getrennte Strahlen
• Ideal zur Verwendung in Clubs, Diskotheken, für Werbung, Ausstellungen und vieles mehr ...
• Erfüllt die EN/IEC 60825-1 ED2, 2007-03 für Lasersicherheit

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Solle das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzuglich mithemr Händler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

• Flightcase + Club laser7 Mk2 Gerät
• dB25/dB25 ILDA -Kabel + Netzkabel
• 2 Schlüssel für der Schlüsselschalter
  Bedienungsanleitung
• Kabelanschluss für ferngesteuerten Sicherheitsverriegelungsschalter

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparieren Teile. Überlassen Sie Reparatur dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer darauf auf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreiock weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitunglesen!

Dieses Symbol gibt an: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichteten Gegenstand muss mehr als 1 Meter betragen.

• Aus Umweltschutzgründen Verpackungitte niederverwenden oder richtig trennen.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geratsitte nach dem Transport in eine warmer Umgebung einige Zeit zum Temperaturausgleich ausgeschelt tehen halten. Kondensation kann zu Leistungsvorlust des Gerats oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen besteht,itte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualificierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Um eine Gefahr zu vermeiden, soll das Gerät nur mit dem mitgelieferten Adapter benutzt werden. Ist der Adapter beschädigt, damit nur durch einen gleichen Adapter ersetzt werden.
  Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen vom der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer durch gleichartige Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

LASER SICHERHEITS HINWEISE:

• Nach der Klassifizierung auf Grundlage der Sicherheitsnorm EN/IEC 60825-1 ED2, 2007-03 fällt dieser Laser unter die Laserklasse 3B. Bei Lasern dieser Klasse kann ein direkter Blick in den Strahl gefährlich sein.

GEFAHR DURING LASERSTRAHLUNG!

Direkte Bestahlung der Augen vermeiden!
Laserstrahlung kann zu Augen- und/oder Hautverletzungen führen.
Alle Schutzmaßnahmen für den sicheren Betrieb dieser Lasers müssen unbedingt eingehalten werden!

• Beim vorliegenden Produkt handelt es sich um einen betriebsfertigen Showlaser, dessen sichtbare Strahlung im Wellenlangenbereich von 400 bis 700 nm liegt, und der Lichteffekte für Unterhaltung etc. erzeugt.
• Durch die Bauweise des vorliegenden Lasers wird der Strahl sochnell bewegt,dass er das Auge nur sehr kurzzeitig treffen kann. Dadurch gilt der Einsatz dieseres Lasers fur die Laser-Light-Show laut BG-Merkblatt "Discolaser" als ungefahrlich.

• Laserstrahl niemals auf Personen oder Tiere ausrichten.
  Das Geratarfniemalsunbeaufsichtigtbetriebenwerden!
• Dieser Laser darf nur für Vorfuhrzwecke eingesetzt werden. Der Betrieb eines Showlaser der Klasse 3B ist nur dann zugelassen, wenn der Laserbetrieb von einem erfahrenen und gut ausgebildeten Bediener gesteuet und überwacht wird.
• Beim Betriebenen Laser-Einrichtung lassst sich je nach Laserklassifizierung eine Laserstrahlung erzeugen, die zu irreparablen Augen- und/oder Hautschäden führen kann. Die Sicherheitshinweise für den Gebrauch von Laser Produktken konnen von Land zu Land verschiedene sein. Der Benutzer muss sich selbst über die Sicherheitshinweise in seinem Land informieren.

BRITEQ haftet nicht für Schäden, die durch unsachgemäß Installation und nicht bestimmungsgemäß Betrieb verursacht werden!

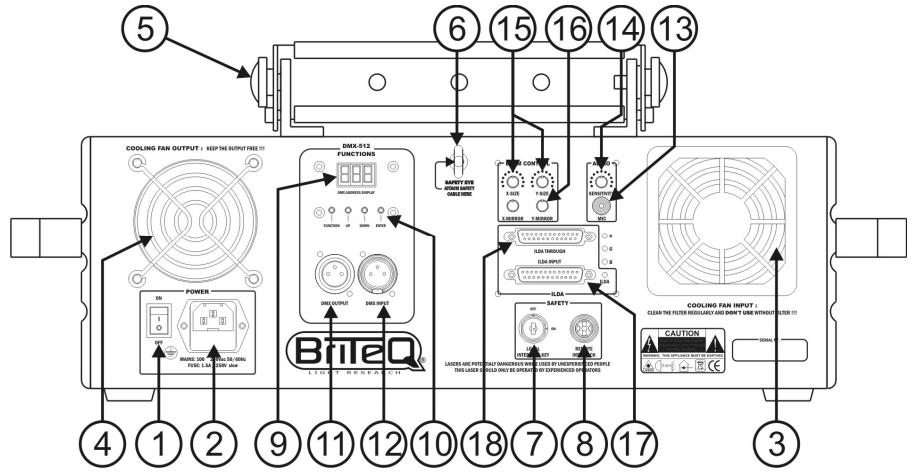

BESCHREIBUNG

1. AN/AUS SCHALTER: Wird verwendet um das Gerät an bzw. aus zu schalten.

2. NETZANSCHLUSS: Mit Hilfe des IEC Steckers und eingebauter Sicherung, verbinden sie hier den Netzstecker.

3. LÜFTER (Eingang): zur Kühlung der im Gehäuse befindlichen Bauteile. Achten Sie darauf, dass der Filter im Lüfter stets auf seinem Platz ist, ehe Sie den Laser anschalten! Der Filter muss regelmäßigerinigt werden! Ziehen Sie einfach den Kunststoffdeckel ab und reinigen Sie den Filter mit einem Staubsauger.

4. LÜFTER (Ausgang): zur Kuhlung der im Gehäuse befindlichen Bauteile. Achten Sie darauf, dass die Lüfteröffnungen nie abgedeckt sind!

5. BEFESTIGUNGSBÜGEL: mit 2 Knöpfen an beiden Seiten, um das Gerät zu befestigen und ein Montageloch um einen Montagehaken zu befestigen.

6. SICHERHEITSAUGE: Wird verwendet um ein Sicherheitskabel anzuschliessen wenn das Gerät Überkopf angeschlossen wurde (Siehe "Überkopf Montage")

7. EIN/AUS SCHLUSSELBETÄTIGTER SCHALTER: zum Ein-/Ausschalten des Laserstrahrs. Verwenden Sie die Schlüssel, um sicherzugehen, dass nur ein qualifizierter Bediener den Laser anschalten kann.

8. INTERLOCK EINGANG: wird verwendet, um den optional erhältlichen Notaussalter zu verbinden (siehe Bild). Wenn Sie diesen Schalter drücken, wird der Laserstrahl sofort ausgeschaffet

Wichtig! Für ihre eigene Sicherheit empfehlen wir nachdrücklich, diesen Notausschalter anzuschreiben!

1. ANZEIGE: Zeigt die gewählte DMX Adresse an wenn das Gerät im DMX Modus arbeitet. Neben dem DMX-Modus konnen Sie auch 4 andere Betriebsmodi wahlen, lessen Sie mehr über diese Modi auf den folgenden Seiten.

1. BEDIENFELD: Zur Bedienung der verschiedenen Funktionen des Lasers. Auf den nachfolgenden Seiten finden Sie die Bedienungsanleitung des Geräts.
2. DMX AUSGANG: 3-Stift XLR-Steckbuchse zum Anschlieben des Lasers an das folgende Gerät in der DMX-Kette.
3. DMX EINGANG: 3-Stift XLR-Stecker zum Anschlieben von gängigen DMX-Kabel. Der Eingang erhalten Befehle von einem DMX-Controller.
4. EINGEBAUTES MIKROFON: Das eingebaute Mikrofon wird verwendet um die Lasershow an den Rhytmus der Musik anzupassen.
5. EINGANGSSSENSIBILITÄT: Dieses Potentiometer wird verwendet um die Sensibilität der Eingangsmusik festzulegen. Stellen sie das Potentiometer ein bis der Laser mit der Musik synchron ist.
6. X/Y GROBENREGELUNG: verwenden Sie diese Regler, um die Gröbe der projzierten Grafiken an die

Abmessungen des Veranstaltungsortes anzupassen. Sie können die vertikale und die horizontalen Abmessungen unabhängig von einander anpassen.

1. X/Y SIEGELREGELUNG: verwenden Sie diese Regler, um die Projektionen zu spiegeln (umzukehren). Dies ist zum Beispiel nutzlich, wenn Sie Grafiken von der Rückseite einer Rückprojektionswand aus projizieren. X/Y Spiegel kann auch with dem Steuerpunt und dem LED-Display eingestellt werden, siehe Kapitel "EINSTELLANLEITUNG" für die Vorgehenseweise.
2. ILDA EINGANG: zum Anschlieben des Lasers an eine ILDA zertifizierte Schnittstelle eines Rechners, weitere Erläuterungen dazu auf den folgenden Seiten.
3. ILDA DURCHGANG: zum Verbinden des ILDA-Signals mit dem folgenden "Club laser7 Mk2" Gerät.

1. LASER AUSGANG: Hier tritt der Laserstrahl aus dem Gehäuse. Achten Sie daraufuf, NIEMALS durch diese Öffnung in das Innere des Gerätes zu schauen, während der Laser-Effekt angeschaltet ist!
2. POWER-LED: zeigt an, dass das Gerät eingeschaltet ist.
3. DMX-LED: Leuchte ist an, wenn der Laser ein DMX-Signal feststellt.
4. SOUND LED: im Musikmodus blinkt diese LED im Rhythmus der Musik.
5. WARNHINWEIS: "Vorsicht - Klasse 3B Laser. Laserstrahlung, wenn geöffnet. Vermeiden Sie den Kontakt mit dem Strahl."
6. WARNHINWEIS: "Laserstrahlung. Vermeiden Sie den Kontakt mit dem Strahl. Klasse 3B Laserprodukt"
7. LASER-WARNZEICHEN: warnt vor potentiellen Gefahren in Verbindung mit einem Laser bei unsachgemäß und nicht fachgerechter Verwendung.
8. WARNHINWEIS: "Laserblende"

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren setzen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.

• Vor Montage sicherstellen, dass die gewählte Position wenigerstens das 10-fache Gerätegewicht aufnehmen kann.

• Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20~cm verhindert, sollte die Befestigung brechen.

• Gerat gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muss sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

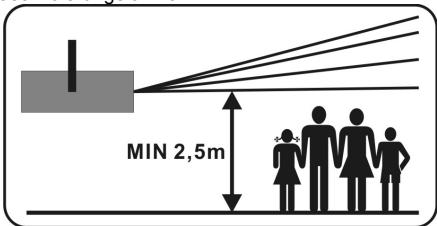

ACHTUNG AUGGENSCHADEN: Positionieren Sie den Laser immer so, das niemand direkt in den Laserstrahl blichen kann. Die Installation ist so zu wahren das der Laser Strahl nicht direkt ins Publikum strahlt!

BEDIENUNGSPANLEITUNG

• Regelmäßige Betriebspauden sind für eine lange Lebenserwartung des Geräts notwendig. Es ist nicht für den Dauerbetrieb ausgelegt.
• Gerät nicht in kurzen Abständen ein- und ausschalten, da es die Lebensdauer des Lasern verkurzt.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Bei Fehlfunktion Gerät nicht benutzen und umgehend mit ihrem Handlcr in Verbindung setzen.
• Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

Pattern X/Y Spiegelregelung-Einstellung:

Siehe auch Punkt Nr. 16 in der Beschreibung.

• Drücken Sie den FUNC-Knopf bis auf dem Display eine der 4 rechts angegebenen Anzeigen erscheint.
• Drucken Sie die UP / DOWN (Aufwarts/Abwarts)-Taten, um eine der vier Spiegeloptionen auszuwahlen:

UP-Taste: Spiegelprojektion entlang der X-Achse
- DOWN-Taste: Spiegelprojektion entlang der Y-Achse

• Drucken sie die ENTER-Taste, um ihre Auswahl zu bestätigen. (Auf dem Display blinkt dreimal "888")

Sie konnen das Gerät auf 5 Arten bedienen:

1) MUSIKGESTEUERTER MODUS (MASTER):

Der Laser folgt einer vorprogrammierten Sequenz im Takt der Musik. Wahlen Sie diesen Modus, wenn nur 1 Laser eingesetzt wird (Standalone) oder wenn der Laser als erstes (Master) Gerät in einer Kette aus mehreren Club laser7 Mk2 Lasern eingesetzt wird.

• Drücken Sie die FUNC-Taste bis A1, A2, S1 oder S2 auf dem Display erscheidt

• Drücken Sie die UP / DOWN-Tasten, um eine der beiden musikgesteuerten Shows auszuwahlen: S1 oder S2

• S1: dauernd whelselnde, musikgesteuerte RANDOM (Zufall) Show
  S2: VORPROGRAMMIERTE, musikgesteuerte Show

• Drücken sie die ENTER-Taste, um ihre Auswahl zu bestätigen. (Auf dem Display blinkt dreimal "888")

• Legen Sie Musik auf und regeln Sie den MUSIC SENSITIVITY-Knopf (9) [Eingangssensibilität] bis der Laser schon im Takt der Musik arbeitet.

Sie können mehrere CLUB LASER7 MK2 hintereinander schalten: setzen Sie einfach das erstige Gerät der Kette in den "Music mode" (Musikmodus) und alle anderen Geräte in den "Slave mode" (Slave-Modus), um eine perfekte Synchronisation der Geräte zu erreichen!

Anmerkung: Wenn das Gerät keine Musik erkennt, wird der Laser ausgeschaltet (blackout).

2) VOLLAUTOMATISCHER MODUS (MASTER):

Der Laser spult automatisch eine vorprogrammierte Sequenz ab. Wahlen Sie diesen Modus, wenn nur 1 Laser eingesetzet wird (Standalone) oder wenn der Laser als erstes (Master) Gerät in einer Kette aus mehreren Club laser7 Mk2 Lasern eingesetzt wird.

• Drücken Sie die FUNC-Taste bis A1, A2, S1 oder S2 auf dem Display erscheint
• Drücken Sie die UP / DOWN-Tasten, um eine der beiden automatischen Shows auszuwahlen: A1 oder A2

S1: dauernd wechselnde, automatische RANDOM Show
S2: VORPROGRAMMIERTE, automatische Show

• Drücken sie die ENTER-Taste, um ihre Auswahl zu bestätigen. (Auf dem Display blinkt dreimal "888")

Der Laser spult automatisch eine vorprogrammierte Sequenz ab.

Sie können mehrere CLUB LASER7 MK2 Lasern hintereinander schalten. Setzen Sie das erstige Gerät der Kette in den "Auto mode" und alle anderen Geräte in den "Slave mode" (Slave-Modus), um eine perfekte Synchronisation der Geräte zu erreichen!

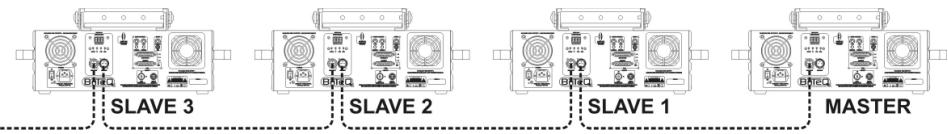

3) SLAVE MODUS:

Der Laser folgt den vom ersten Club laser7 Mk2 laser (master) in der Kette gegebenen Anweisungen.

• Schließen Sie den DMX-Eingang des Lasers an den DMX-Ausgang des vorgeschalten Lasers.
• Drücken Sie die FUNC-Taste bis "SLA" auf dem Display erscheint
• Drucken sie die ENTER-Taste, um ihre Auswahl zu bestätigen. (Auf dem Display blinkt dreimal "888")

Sie konnen mehrere CLUB LASER7 MK2 Lasern hintereinander schalten. Setzen Sie das erstige Gerät der Kette in den "Auto mode" und alle anderen Geräte in den "Slave mode" (Slave-Modus), um eine perfekte Synchronisation der Geräte zu erreichen!

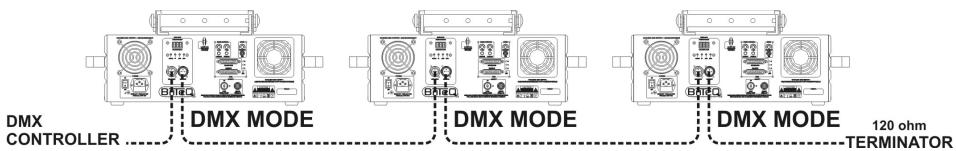

4) DMX512 MODUS:

Der Laser kann mit jedem herkömmlichen DMX-Controller gesteuert werden in 2 verschiedene DMX Moden gesteuert werden:

1 Kanal Modus: für eine sehr einfache Bedienung! (das Display zeitg't "1Ch")
- 17 Kanal Modus: für volle Kontrolle und alle Mänglichkeiten. (das Display zeigt "17C")

• Schlieben Sie den DMX-Eingang des Lasers an den DMX-Ausgang des vorgeschalteten Geräts in der Kette oder direkt an den DMX-Ausgang Ihr's Controllers.

• Drucken Sie die FUNC-Taste bis auf dem Display "1Ch" oder "17C" erscheint.

• Drucken Sie die UP / DOWN-Tasten, um die gewünschte DMX-modus (1Ch oder 17C) auszuwahlen
• Drucken sie die ENTER-Taste, um ihre Auswahl zu bestätigten.
• Drucken Sie die FUNC-Taste bis auf dem Display eine dreistellige Zahl erscheidt
• Drucken Sie die UP / DOWN-Tasten, um die gewünschte DMX-Adresse (von 001 bis 511) auszuwahlen
• Drucken sie die ENTER-Taste, um ihre Auswahl zu bestätigen. (Auf dem Display blinkt dreimal "888")

Der Club laser7 Mk2 laser benutzt 17 Kanäle. In der nachfolgenden Tabelle finden Sie die Funktionen der verschiedenen Kanäle.

Weitere Erläuterungen zu DMX512:

Das DMX-Protokoll ist ein hauig verwendetes Hochgeschwindigkeitssignal zur Steuerung von intelligenten

Lichtsystemen. Sie müssen ihren DMX-Controller und alle angeschlossenen Lichteffekte mit einem hochwertigen symmetrischen XLR M/F Kabel hintereinander schalten (Daisy Chain). Um durch Interferenzen hervorgerufene Fehlfunktionen der Lichteffekte zu vermeiden müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwendten Sie niemals Y-Splitter-Kabel, das wurde nicht funktionieren!

30~120 ohm resistor

Jeder Effekt in der Kette bestehtigt seine eigene Startadresse, damit er erkennt, welche Befehle des Controllers er entschlussen muss.

1 KANAL DMX-KCONFIGURATION DES LASERS:

CHANNEL	VALUE	DESCRIPTION
CH 1 MODES	000-019	Laser OFF (Black out)
	020-039	AUTO SHOW 1
	040-059	AUTO SHOW 2
	060-079	MUSIC PATTERN 1
	080-099	MUSIC PATTERN 2
	100-119	MUSIC PATTERN 3
	120-139	MUSIC PATTERN 4
	140-159	MUSIC PATTERN 5
	160-179	MUSIC PATTERN 6
	180-199	MUSIC PATTERN 7
	200-219	MUSIC PATTERN 8
	220-239	MUSIC PATTERN 9
	240-255	MUSIC SHOW 2

17 KANÄLE DMX-KONFIGURATION DES LASERS:

WICHTIGER HINWEIS: DMX Kanal 1 dient zur Einstellung der verschiedene Betriebsmodi des Lasers.

• Um den Laser im vollen 17 Kanalmodus benutzen zu konnen; muss Kanal 1 auf den Wert 217 oder hoher gesetzt werden.
• Wenn der Kanal 1 auf einem Wert zwischen 177 und 216 eingestellt ist, können Sie mit Kanal 2 46 verschiedene Mini-Lasersshows auswahlen!

CHANNEL	VALUE	DESCRIPTION
CH 1 MODES	000-016	Laser OFF ①
	017-056	AUTO SHOW 1
	057-096	AUTO SHOW 2
	097-136	MUSIC SHOW 1
	137-176	MUSIC SHOW 2
	177-216	Use CH2 to select one of the 46 pre-programmed mini laser shows!
	217-255	Full DMX MODE
CH 2 GROUP	000-255	8 Group (see separate pattern chart below)
CH 3 PATTERN	000-255	16 Patterns in each group (see separate pattern chart below)
CH 4 COLOR	000-007	Original
	008-015	Red
	016-023	Green
	024-031	Yellow
	032-039	Blue
	040-047	Purple
	048-055	Light Blue
	056-063	White
	064-111	Color Rolling
	112-159	Color Jumping
	160-127	Color Moving
	208-255	Strobing
CH 5 CLIPPING	000	Full pattern without clipping
	001-127	0%~99% fixed pattern clipped
	128-255	Clipping Speed
CH 6 ZOOMING	000-127	100%-5% fixed pattern zoomed
	128-169	Zooming IN
	170-209	Zooming OUT
	210-255	Alternately Zooming
CH 7 ZOOM SPEED	000-255	Fast to Slow
CH 8 Y AXIS ROLLING	000-127	0 -359 degree fixed Y axis rolled
	128-191	Clockwise rolling
	192-255	Anticlockwise rolling
CH 9 Y ROLL SPEED	0-255	Fast to Slow
CH 10 X AXIS ROLLING	000-127	0 -359 degree fixed X axis rolled
	128-191	Clockwise rolling
	192-255	Anticlockwise rolling
CH 11 X ROLL SPEED	0-255	Fast to Slow
CH 12 Z AXIS ROLLING	000-127	0 -359 degree fixed Z axis rolled
	128-191	Clockwise rolling
	192-255	Anticlockwise rolling
CH 13 Z ROLL SPEED	0-255	Fast to Slow
CH 14 X AXIS MOVING	000-127	128 different fixed position on X axis
	128-191	Clockwise moving
	192-255	Anticlockwise moving
CH 15 X MOVE SPEED	0-255	Fast to Slow
CH 16 Y AXIS MOVING	000-127	128 different fixed position on Y axis
	128-191	Clockwise moving
	192-255	Anticlockwise moving
CH 17 MOVE SPEED	0-255	Fast to Slow

PATTERN ÜBERSICHT

Mit den DMX-Kanälen 2 und 3 können Sie eines der 128 vorprogrammierten Pattern ausgehalten:

• K2 (horizontal): wahlen Sie eine der 8 Gruppen
• K3 (vertical): wahlen Sie eines der 16 Pattern in jeder der 8 Gruppen

DMX	1 TUNNEL 000-031	2 POLE 032-063	3 KURVE 064-095	4 LINIE 096-127	5 PUNKT 128-159	6 GRAFIK 160-191	7 NUMMER 192-223	8 TEXT 224-255
000-015	○	○○		-	......	✓	○	GRATG
016-031	○	○○○○		---	......	×	1	DING
032-047	○	○○		......	......		2	@000
048-063	○	○○		+	......		3	HAPPY
064-079	○	□		/			4	LOVE
080-095	○	□□					5	MUSIC
096-111	○	○○○○					6	PARTY
112-127	○	xxxxxx		......			7	READY
128-143	○	xxxx					8	START
144-159	○	○○○					9	SKIP
160-175	○	xxxx	W	| | | | | |		○	A	TIME
176-191	□	......		......		○	B	welcome
192-207	□	......	WW	WG			C	WIN
208-223	☆	...	...	...			D	DISCO
224-239	☆	○○○	M	米			?	WORLD CUP
240-255	○	☆☆☆☆☆☆☆☆☆☆	XX	......	......		?	GRATG

5) ILDA-STEUERUNG:

Vorliegender Laser kann von jedem Rechner gesteuert werden, der mit einer ILDA-kompatiblen Software + Hardware ausgerüstet ist. Sobald der ILDA-Eingang (17) des Lasers an einen ILDA-kompatiblen Controller angeschlossen ist, wird das Gerät automatisch in den ILDA-Steuergumodus geschaltet. Ab thisem Moment wird der Laser komplett von der ILDA-Software gesteuert: Die Möglichkeit der ILDA-Software bestimmen, was Sie tun konnen oder nicht tun konnen ...

ILDA Soft- und Hardware können Sie bei verschiedenen unabhängigen Lieferanten erwerben. Einige mögliche Anbieter sind:

PHOENIX Software (www.bocatec.de)
PANGOLIN Software (www.pangolin.com)
- Und weitere andere. Wahlen Sie selbst gemäß ihren finanziellen Mänglichkeiten die für Sie geeignetste Lösung ...

WARTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
  Gerat ausschalten, Netzsteckerziehen und warten, bis es sich abgekuhl'that.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung aufweisen.
• Ist die Optik sichbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entspruchenden Teile ausgewechselt werden.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneert werden.
• Zur Vermeidung von Überhitzung mösen die Ventilatoren und Lufungsschitze monatlich gereinigt werden.
• Das Geräteinnere sollen jährlich durch Fachkräfte gereinigt werden.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzeingang: AC 100~240V, 50/60Hz
Sicherung: 250V 2A träge Sicherung (20mm Glas)
Gesamtlistungsaufnahme: 50W

X/Y Strahlungswinkel: +/-25^ Sound-Steuerung: Eingebautes Mikrofon

DMX-Anschlisse: 3-Stift XLR-Stecker/Steckbuchse

DMX-Kanäle: 1 oder 17 Kanäle

DMX-Startadresse: 001 → 511

Laser-Leistung: 60mW Grün CW Laser ( = 532nm )

350mW Rot CW Laser ( = 650nm)

50mW Blau CW Laser ( = 473nm)

Laser-Scanner: Hochgeschwindigkeitstyp 20kHz

Laserstrahlungsklasse: 3B

Laser-Sicherheitsnorm: EN/IEC 60825-1 ED2, 2007-03 für Lasersicherheit

Abmessungen (BxHxT): 54,6cm x 16cm (28cm mit Bugel) x 35cm
Gewicht: 12kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.briteq-lighting.com
