BEDIENUNGSANLEITUNG DC 6322 COMBO SWITEL

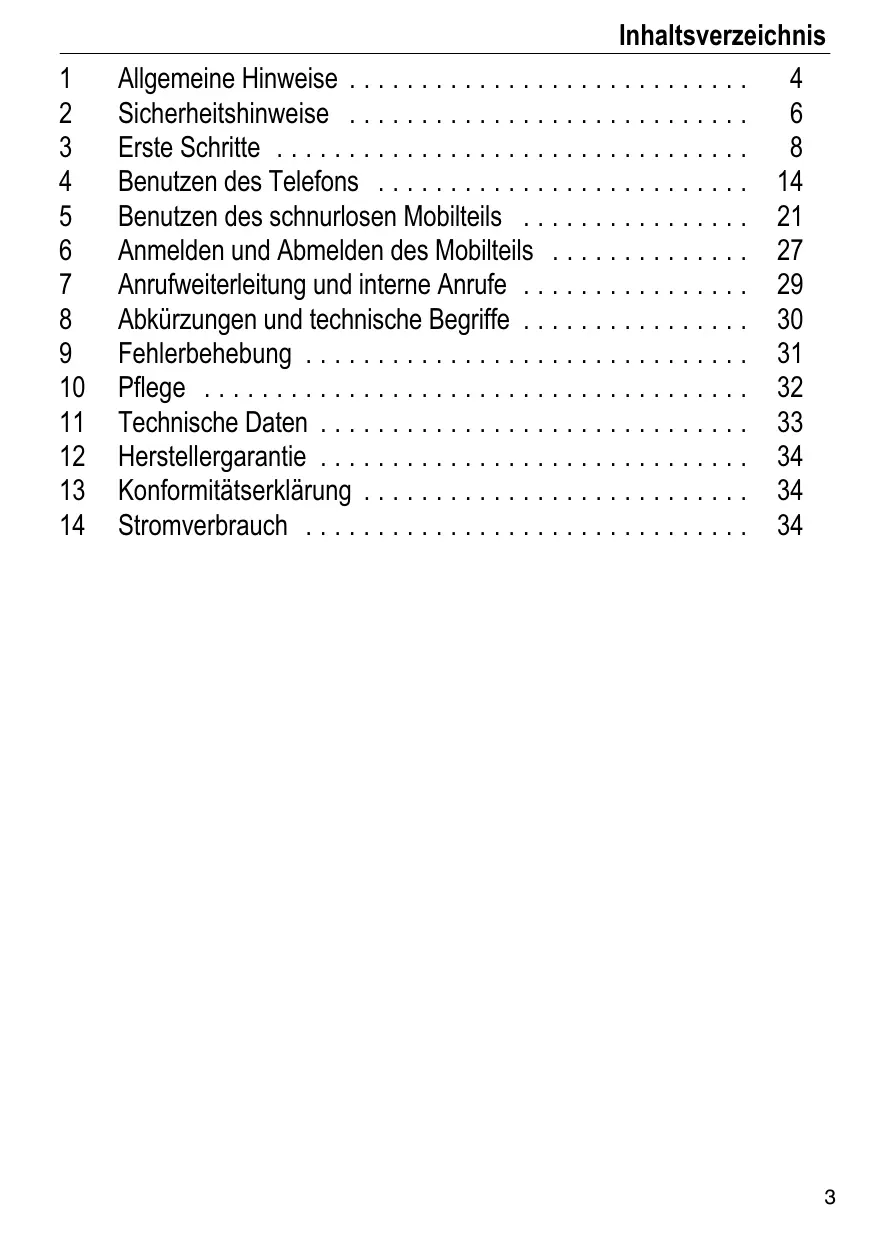

• Inhaltsverzeichnis Allgemeine Hinweise p. 4
• Sicherheitshinweise p. 6
• Erste Schritte p. 8
• Benutzen des Telefons p. 14
• Benutzen des schnurlosen Mobilteils p. 21
• Anmelden und Abmelden des Mobilteils p. 27
• Anrufweiterleitung und interne Anrufe p. 29
• Abkürzungen und technische Begriffe p. 30
• Fehlerbehebung p. 31
• Pflege p. 32
• Technische Daten p. 33
• Herstellergarantie p. 34
• Konformitätserklärung p. 34
• Stromverbrauch p. 34

Allgemeine Hinweise 1 Allgemeine Hinweise Vor der Erstbenutzung Danke, dass Sie sich für den Kauf dieses neuen schnurlosen Digitaltelefons entschieden haben. Bestimmungsgemäße Verwendung: Dieses Produkt dient dem Innenanschluss an eine analoge Telefonleitung. Die Ausführung dieses Produkts entspricht den Richtlinien der digitalen, verbesserten schnurlosen Telekommunikation (DECT). Der Einsatz der DECT-Technologie stellt einen Hochsicherheitsabhörschutz und ein hochwertiges digitales Übertragungsverfahren sicher. Die Entwicklung dieses Telefons ist auf eine breite Anwendungspalette ausgelegt. So kann es beispielsweise in einem Telefonnetz mit 5 Mobilteilen eingesetzt werden. Die Übertragung der Anruferkennung ist eine Leistung des Diensteanbieter. Nach dem Abonnieren der Anruferkennung zeigt dieses Telefon die Anruferkennung des eingehenden Anrufs an. Wichtig Zur Nutzung der „Caller ID“-Funktion (Anruferkennung wird angezeigt) muss dieser Dienst für Ihre Telefonleitung aktiviert sein. In der Regel ist zur Aktivierung dieser Funktion ein separates Abonnieren des Dienstes erforderlich. Wenn für Ihre Telefonleitung keine Anruferkennung-Funktion möglich ist, kann die Rufnummer der eingehenden Telefonanrufe NICHT auf dem Display Ihres Telefons angezeigt werden. Achtung: Dieses Produkt darf nur mit Akkus betrieben werden. Der Einsatz von nicht wiederaufladbaren Batterien kann beim Einlegen in die Basisstation zu Beschädigungen des Geräts führen, die von der Gewährleistung AUSGESCHLOSSEN sind. Für den Anschluss an ein öffentliches analoges Telefonnetz. Die in diesem Benutzerhandbuch beschriebenen Funktionen werden unter Änderungsvorbehalt veröffentlicht. Dieses Benutzerhandbuch enthält alle Informationen, die zur Installation, Einrichtung und Bedienung des Geräts erforderlich sind. Es enthält außerdem wichtige Sicherheitshinweise und Problemlösungen. Benutzerhandbuch in der Nähe des Geräts aufbewahren. Benutzerhandbuch an einem sicheren Ort aufbewahren und bei Bedarf anderen Benutzern zugänglich machen.

1.1 Das Produkt: DCC632x

Dieses Produkt wurde nach den Standards der einheitlichen digitalen Telekommunikation (DECT) hergestellt. Die DECT-Technologie zeichnet sich durch eine hochwertige digitale Übertragung und einen Hochsicherheitsabhörschutz aus. Dieses Telefon wurde für einen breiten Anwendungsbereich entwickelt, z. B. für ein Netzwerk von Basisstationen und schnurlosen Mobilteilen, die zusammen eine komplette Telefonanlage bilden: Es können bis zu 5 schnurlose Mobilteile mit einer Basisstation betrieben werden; ein schnurloses Mobilteil kann für bis zu 4 Basisstationen benutzt werden. Es kann zwischen der Basisstation und einem Mobilteil oder zwischen zwei Mobilteilen intern telefoniert werden. Anruferkennung und SMS-Service Ihres Netzanbieters können auf diesem Telefon genutzt werden, wenn diese Funktionen für Ihren Anschluss verfügbar sind. Wenn Sie diese Dienste verwenden, wird die Rufnummer des Anrufers auf dem Display des Telefons angezeigt. Wichtig: Damit die „Anruferkennung“ verwendet werden kann, muss diese Funktion zunächst für Ihre Telefonleitung aktiviert werden. Kontaktieren Sie Ihre Telefongesellschaft, um Näheres über die Aktivierung dieser Funktion zu erfahren. Falls diese Funktion nicht angeboten wird, erscheint die Rufnummer des Anrufers NICHT auf dem Display des Telefons.

1.2 Signalwörter und Symbole

Symbol Keine Signalwort Bedeutung Warnung Warnung vor schweren Verletzungen oder Todesgefahren, falls die gegebenen Informationen nicht befolgt werden. Vorsicht Warnung vor leichten Verletzungsgefahren, falls die gegebenen Informationen nicht befolgt werden. Vorsicht Risiko, Material zu beschädigen oder Umwelt zu belasten. Wichtig Enthält wichtige Informationen über die Gerätefunktion. Information, Hinweise Allgemeine Informationen oder besondere Hinweise.

1.3 Bestimmungsgemäße Verwendung

Mit diesem Gerät können Telefonanrufe über eine Festnetzleitung eines Telefonnetzes getätigt werden. Die Grundvoraussetzung für einen ordnungsgemäßen Gebrauch des Telefons ist eine fachkundige Installation, bei der alle im Benutzerhandbuch gegebenen Informationen zu beachten sind. Jeder abweichende Verwendungszweck wird als nicht ordnungsgemäß erachtet und ist untersagt. Veränderungen oder andere in diesem Benutzerhandbuch nicht beschriebene Maßnahmen sind nicht ordnungsgemäß und sind verboten. Wir haften für keinerlei Schäden, die durch unsachgemäßen Gebrauch entstehen.

1.4 Verpackungsinhalt

Der Verpackungsinhalt ist auf Vollständigkeit und Unversehrtheit zu überprüfen. Bei fehlenden oder beschädigten Komponenten ist der zuständige Fachhändler zu kontaktieren. Die Verpackung ist für eine Rücksendung oder Reparatursendung des Telefons aufzubewahren. 1 Basisstation mit Telefonhörer und Anschlusskabel 1 Netzadapter für Basisstation 1 Telefonkabel für Basisstation 1 Ladestation inkl. Netzadapter 1 Schnurloses Mobilteil einschl. 2 Akkus (AAA, 1,2 V/450 mAh, NiMH) und eine Akkufachabdeckung 1 Benutzerhandbuch Warnung: Für Kinder besteht Erstickungsgefahr! Verpackungsfolie unzugänglich für Kinder aufbewahren. Wichtig: Verpackungsmaterial dieses Produkts umweltverträglich entsorgen.

Sicherheitshinweise 2 Sicherheitshinweise Bei der Benutzung elektrischer Geräte sind stets die folgenden grundsätzlichen Sicherheitshinweise zu berücksichtigen. Die folgenden Sicherheitshinweise zur ordnungsgemäßen Verwendung des Geräts sind genau zu beachten. Es ist sich mit allen Funktionen des Geräts vertraut zu machen. Benutzerhandbuch an einem sicheren Ort in der Nähe des Geräts aufbewahren und bei Bedarf anderen Benutzern zugänglich machen. Bei Weiterverkauf des Geräts an Dritte das Benutzerhandbuch beilegen. Stromschlagrisiken: Warnung: Verletzungs- oder Todesgefahr durch Stromschlag! Bei Gefahr ist das Gerät unverzüglich von der 230 V-Netzversorgung zu nehmen.

Gerät nicht bei Beschädigung des Netzadapters, eines Kabels oder des Geräts selbst benutzen. Beschädigung des Geräts durch Fallenlassen vermeiden. Die im Gerät anliegende Spannung ist lebensgefährlich. Nie das Gehäuse des Geräts öffnen bzw. Gegenstände in die Belüftungsschlitze einführen. Vermeiden, dass Flüssigkeiten in das Gerät gelangen. In diesem Fall Stecker des Netzadapters aus der Netzsteckdose und den Telefonkabelstecker aus der Wandbuchse ziehen. Auch bei Funktionsstörungen und vor dem Reinigen des Geräts Stecker des Netzadapters aus der Netzsteckdose und Telefonkabelstecker aus der Wandbuchse ziehen. Beschädigungen der Ladestation und der Steckeranschlüsse mit scharfen oder metallischen Gegenständen vermeiden. Keine Veränderungen oder Reparaturen am Gerät vornehmen. Gerät oder Kabel ausschließlich durch einen qualifizierten Fach- bzw. Wartungsbetrieb reparieren. Nicht ordnungsgemäß ausgeführte Reparaturen können für den Benutzer erhebliche Risiken darstellen. Kinder unterschätzen häufig die Gefahren, die bei der Handhabung elektrischer Geräte entstehen. Kinder von elektrischen Geräten fernhalten. Kinder nicht mit elektrischen Geräten oder Gerätekomponenten spielen lassen. Achtung: Gerät kann beschädigt werden. Bei Gefahr ist das Gerät unverzüglich von der 230 V-Netzversorgung zu nehmen.

Der Einsatz des Geräts in Feuchträumen (z. B. Badezimmern) oder sehr staubigen Bereichen ist zu vermeiden. An das Stromnetz angeschlossene elektrische Geräte können bei Gewitter beschädigt werden. Daher ist das Gerät bei einem Gewitter stets vom Netz zu nehmen. Stecker des Netzadapters komplett aus der Netzsteckdose ziehen, um das Gerät vollständig vom Stromnetz zu trennen. Nur am Stecker und nicht am Kabel ziehen. Kabel regelmäßig auf Beschädigungen überprüfen, heiße Oberflächen und andere Gefahrenstellen meiden. Kabel stets vollständig abwickeln und so verlegen, dass sie weder Stolperfallen bilden noch eingeklemmt werden. Brandrisiko: Warnung: Verletzungs- oder Todesgefahr durch Feuer! Gerät keiner übermäßigen Hitze aussetzen und bei Gefahr unverzüglich von der 230 V-Netzversorgung nehmen. Die im Inneren des Geräts erzeugte Hitze kann eine Störung oder ein Brand im Gerät verursachen. Dieses Gerät daher keinen extremen Temperaturen aussetzen: Direktes Sonnenlicht und Hitze vermeiden Belüftungsöffnungen des Geräts nicht abdecken

Sicherheitshinweise Explosionsgefahr! Warnung: Verletzungsgefahr durch Explosion! Besondere Achtsamkeit ist bei Kindern geboten!

Einwegbatterien bzw. Akkus niemals in ein Feuer werfen! Geräte nicht in einer explosionsgefährdeten Umgebung benutzen! Explosionsgefahr! Warnung: Verletzungsgefahr durch Vergiftung! Besondere Achtsamkeit ist bei Kindern geboten!

Akkus für Kinder unzugänglich aufbewahren. Erstickungsgefahr! Warnung: Verletzungsgefahr durch Erstickung! Besondere Achtsamkeit ist bei Kindern geboten!

Verpackungsfolien unzugänglich für Kinder aufbewahren. Bei der Verwendung von Verlängerungskabeln, mögliche Risiken für Kinder (Strangulierungsgefahr) berücksichtigen. Störungen: Warnung: Verletzungsgefahr durch Gerätestörungen! Bei der Handhabung medizinischer Geräte ist bei Kindern besondere Achtsamkeit geboten!

Elektromagnetische Strahlungen, die von Ihrem Gerät erzeugt werden, können die Funktionsfähigkeit elektrisch betriebener medizinischer Geräte beeinträchtigen. Daher ist sicherzustellen, dass das Gerät in einem ausreichenden Abstand von elektrisch betriebenen medizinischen Geräten installiert und betrieben wird. Gleiches gilt für implantierte medizinische Geräte, wie Herzschrittmacher. Da das schnurlose Mobilteil gegebenenfalls unangenehme Störgeräusche in Hörgeräten verursachen kann, ist es in ausreichendem Abstand von diesen Hörgeräten aufzubewahren. Mögliche Schäden: Achtung: Gerät kann beschädigt werden. Informationen in diesem Benutzerhandbuch beachten.

Nur die mitgelieferten Netzadapter verwenden. Um eine Beschädigung der Akkus zu vermeiden, dürfen keine Netzadapter von Drittlieferanten verwendet werden. Die Steckdose für den Anschluss des Netzadapters muss sich in der Nähe des Geräts befinden und leicht zugänglich sein. Nur die mitgelieferten Akkus verwenden. Bei Akkuwechsel nur Akkus des gleichen Typs verwenden! Sicherstellen, dass die Akkus ordnungsgemäß eingesetzt sind (Informationen sind dem Akkufach des Geräts zu entnehmen). Niemals normale Einwegbatterien verwenden! Wichtig: Bei einem Stromausfall können Anrufe nur an der Basisstation vorgenommen werden.

2.1 Hinweise für einen strahlungsarmen Betrieb

Dieses schnurlose Telefon ermöglicht (gemäß dem DECT-Standard) einen strahlungsarmen Betrieb (ECO-Modus). Während eines Anrufs verringert das Mobilteil, abhängig von der Entfernung zur Basisstation, die Abstrahlleistung. Wenn kein Anruf getätigt wird, verringert das Mobilteil die Abstrahl­ leistung auf ein Minimum. Dies bedeutet nicht, dass normale DECT-Strahlung gesundheitsgefährdend ist. Eher verhindert ein strahlungsarmer Betrieb eine unnötige Strahlungsexposition. Die Basisstation reduziert keine Abstrahlleistung! Basisstation an einem Standort platzieren, an dem nicht sehr viel Zeit verbracht wird, zum Beispiel im Flur. Ein ungeeigneter Standort für die Basisstation sind Kinderzimmer, Schlafzimmer oder Wohnzimmer.

Erste Schritte 3 Erste Schritte

3.1 Verwenden dieses Benutzerhandbuchs

In diesem Benutzerhandbuch kommt bei der Erläuterung von Anweisungen die folgende Verfahrensweise zum Einsatz: Text ….. MOBILTEIL Zu betätigende Taste Auf dem Display angezeigter Text

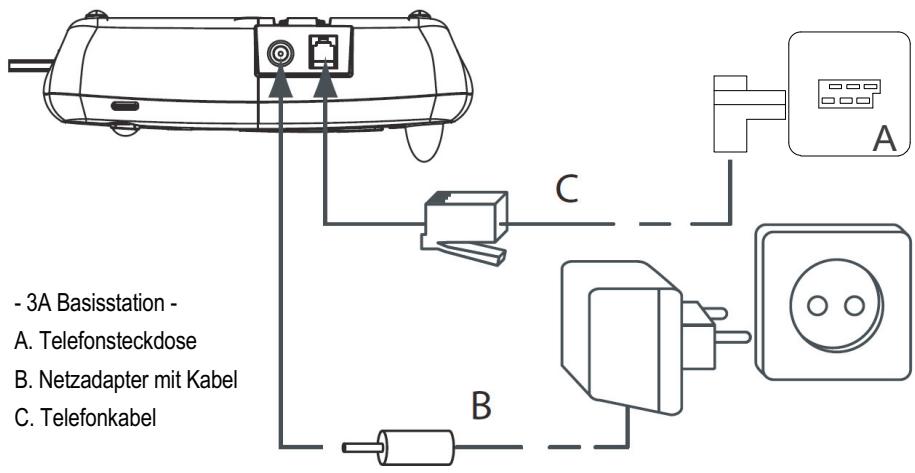

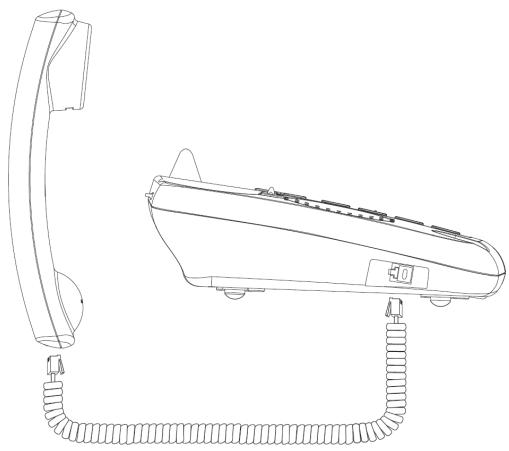

3.2 Installieren der Basisstation

Basisstation wie folgt installieren: 1 Netzadapter zuerst an der Basisstation anschließen und erst dann in eine Netzsteckdose stecken. 2 Den Telefonstecker am Kabels in die wandmontierte Telefonsteckdose und den Stecker am anderen Ende in die passende Buchse an der Rückseite der Basisstation einführen. 3 Der Anschluss der Telefonleitung und des Netzkabels erfolgt wie in Abbildung 3A dargestellt.

- 3A Basisstation A. Telefonsteckdose B. Netzadapter mit Kabel C. Telefonkabel

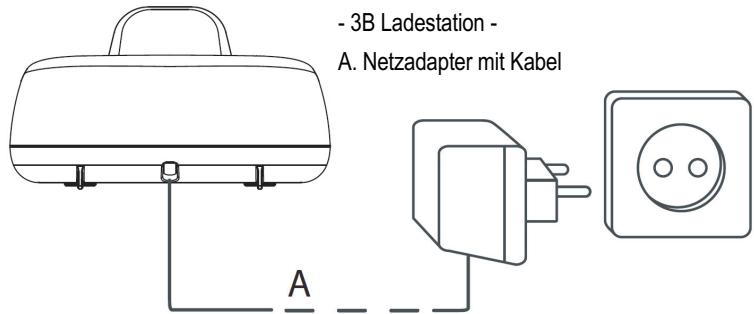

3.3 Ladestation des Mobilteils

Stecker des Netzadapters in die Steckdose einführen. - 3B Ladestation A. Netzadapter mit Kabel

Achtung: Verletzungsgefahr durch Explosion! Nur die mitgelieferten Akkus oder Akkus des gleichen Typs verwenden. Niemals normale Einwegbatterien verwenden! Das schnurlose Mobilteil kann sonst beschädigt werden.

Akkufach öffnen, wie in Abbildung 3C dargestellt. Einsetzen der Akkus. Sicherstellen, dass die Polung korrekt ist (+ und -). Akkufach schließen. Mobilteil in die Ladestation legen. Die Ladezeit des Mobilteils beträgt 16 Stunden. Die Ladezustand-LED leuchtet. - 3C Rückseite des MobilteilsA. Abdeckung B. Akkus

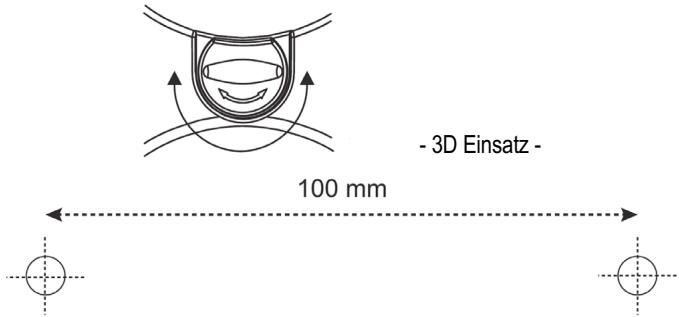

Sie können die Basisstation mit 2 Schrauben (Schraubenabstand 100 mm) an der Wand befestigen. Um den Hörer an der Basisstation aufzuhängen, muss der Einsatz um 180° gedreht werden, wie nachfolgend dargestellt. - 3D Einsatz -

3.6 Anzeige des Akkuladezustands

Das Mobilteil funktioniert bei einem niedrigen Akkuladezustand nicht mehr ordnungsgemäß. Auch wenn die Akkus vollständig entladen sind, zeigt die Akkuladeanzeige an, wenn das Mobilteil nur für eine kurze Dauer auf die Basisstation gelegt wird, dass die Akkus vollständig geladen sind. Da dies jedoch nicht zutreffend ist, verschlechtert sich die Akkuleistung sehr schnell. Mobilteil für eine Dauer von 16 Stunden in der Ladestation lassen, bis die Akkus vollständig aufgeladen sind. Aufgeladene Akkus Leere Akkus Das Mobilteil wird einen Warnton abgeben, wenn die Akkus während eines Anrufs fast leer sind. Mobilteil in die Ladestation legen, um die Akkus aufzuladen.

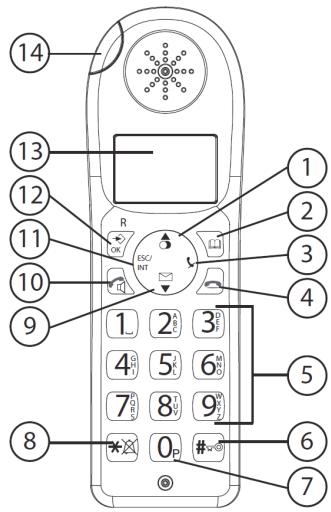

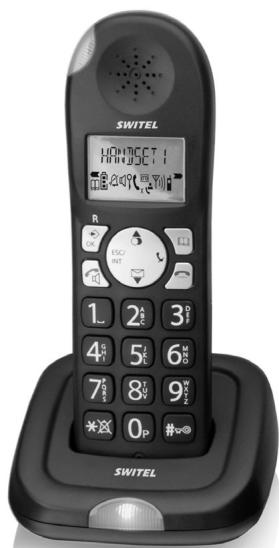

Schnurloses Mobilteil

1. Wahlwiederholungstaste/

3. Stummschalt-/Löschtaste

8. Klingelton ein/aus

9. Anruferliste-/Nach-Unten-Taste

10. Verbindungs-/Freisprech-Taste

12. Menü/OK/Flash-Taste

14. Rote LED, blinkt bei Anruf

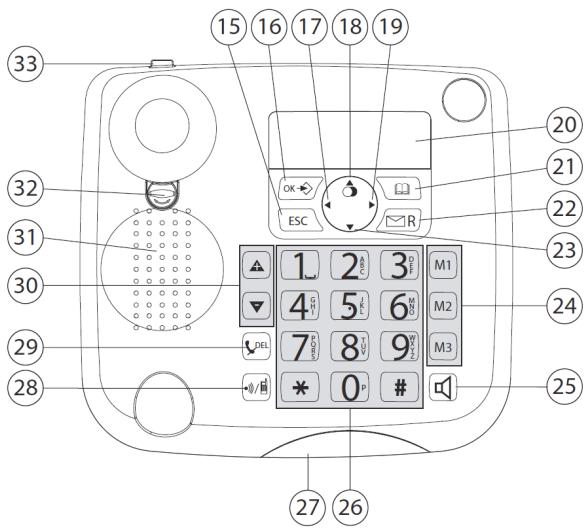

ESC-Taste Menü-/OK-Taste Nach-Links-Taste Wahlwiederholungstaste/ Nach-Oben-Taste Pfeil-Rechts-Taste Display Telefonbuchtaste Anruferliste/Flash-Taste Nach-Unten-Taste Kurzwahltasten (M1 - M2 - M3) Freisprechtaste Alphanummerische Tasten Rote LED an Basisstation, blinkt bei Anruf Paging-/Anrufumleitungs-/ Interne Anruftaste Stummschalt-/Löschtaste Lautstärkeregelung Erste Schritte

32. Hörerhalterung für Wandmontage

33. Haltevorrichtung: zum kurzzeitigen

Ablegen des Hörers während eines Anrufs, bei Wandmontage Ladestation

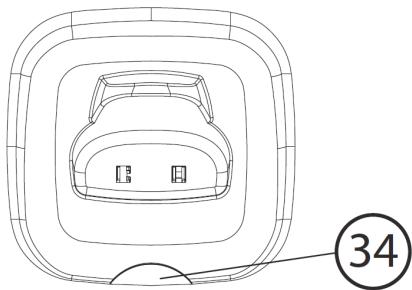

34. LED: Aufladevorgang des Mobilteils.

3.8 Display des Mobilteils

MOBILTEIL X X = Mobilteilnummer Weitere Rufnummern oder nach links durch das Menü blättern Weitere Rufnummern oder nach rechts durch das Menü blättern Telefonbucheinträge finden oder erstellen Anzeige des Akkuladezustands Klingelton aus Freisprechbetrieb aktiviert Tastensperre ein Neue Sprachnachricht Anruf getätigt Mikrofon stummgeschaltet Neue Rufnummern in derAnrufliste Das Antennensymbol zeigt die Stärke des Empfangssignals. Das Antennensymbol blinkt, wenn das Mobilteil außerhalb der Reichweite ist. Interner Anruf

Erste Schritte 3.9. Display der Basisstation CLIP Weitere Rufnummern oder nach links durch das Menü blättern Weitere Rufnummern oder nach rechts durch das Menü blättern Klingelton aus Neue Sprachnachricht Neue Rufnummern in der Anrufliste

Positionsnummer in der Anruferliste Telefonbucheinträge finden oder erstellen Freisprechbetrieb aktiviert Anruf getätigt Mikrofon stummgeschaltet Interner Anruf Uhrzeit und Datum

3.10 Navigieren durch das Menü

Die Menüstruktur des DCC632x ist äußerst benutzerfreundlich. Jedes Menü enthält eine Reihe von Optionen. Eine Menü-Zusammenfassung für das Mobilteil und für die Basisstation ist nachfolgend aufgeführt. 1 Hauptmenü mit Menü/OK-Taste öffnen. 2 Auf die gewünschte Menüoption blättern. 3 Mit der Menü/OK-Taste mehr Optionen aufrufen bzw. die angezeigte Einstellung bestätigen. 4 Mit der ESC-Taste zur vorherigen Menüebene wechseln. Mobilteil TELEFONBUCH MOBILTEIL RUFTON MOBILT NAME TASTENTON BASIS AUSW RESET SPRACHE MT ANMELDEN MT ABMELDEN

3.11 Verwenden der alphanummerischen Tasten

Text kann mit den alphanummerischen Tasten eingegeben werden. Um einen Buchstaben auszuwählen, die entsprechende alphanummerische Taste betätigen. Mit der nummerischen Taste 5 wird der Buchstabe „j“ im Display angezeigt. Durch wiederholte Betätigung der Taste können andere Buchstaben ausgewählt werden. Mit einmaliger Betätigung der Taste 2 wird der Buchstabe „a“ ausgewählt. Um die Buchstaben „a“ und „b“ nacheinander einzugeben, muss zuerst die Taste 2 einmal betätigt werden, um den Buchstaben „a“ auszuwählen. Nach ca. 2 Sekunden bewegt sich der Cursor auf die nächste Zeichenstelle. Um den Buchstaben „b“ auszuwählen, muss die Taste 2 zweimal hintereinander betätigt werden. Mit der Löschtaste werden falsch eingegebene Buchstaben gelöscht. Dabei wird der Buchstabe gelöscht, der sich vor dem Cursor befindet. Mit der NachLinks-/Rechts-Taste wird der Cursor bewegt. Tabelle der verfügbaren Zeichen

Benutzen des Telefons 4 Benutzen des Telefons Information: Dieser Abschnitt beschreibt nur die Funktion der Basisstation! Informationen zur Benutzung des Mobilteils befinden sich in Abschnitt „5 Benutzen des schnurlosen Mobilteils“.

4.1 Einstellen der Display-Sprache

1 Menü/OK-Taste betätigen. 2 „SPRACHE“ auswählen und bestätigen. 3 Sprache auswählen. 4 Mit OK bestätigen.

4.2 Einstellen von Datum und Uhrzeit

Information: Wenn die Anruferkennung (CLIP) für die Telefonleitung aktiviert ist und der Anbieter Datum und Uhrzeit übermittelt, stellt sich die Uhr automatisch, wenn ein Anruf eingeht. Nach Einstellung der Zeit werden die Einstellungen von allen Mobilteilen, die für die Basisstation registriert sind, übernommen. 1 Menü/OK-Taste betätigen. 2 „UHR“ auswählen und bestätigen. 3 „DATUM/UHR“ auswählen und bestätigen. 4 Jahr eingeben und bestätigen. 5 Monat eingeben und bestätigen. 6 Tag eingeben und bestätigen. 7 Stunden eingeben und bestätigen. 8 Minuten eingeben. 9 Mit OK bestätigen. Wichtig: Datum- und Uhrzeiteinstellungen werden gelöscht, wenn die Basisstation nicht mit Strom versorgt wird.

4.3 Einstellen des Zeitformats

1 Menü/OK-Taste betätigen. 2 „UHR“ auswählen und bestätigen. 3 „FORMAT“ auswählen und bestätigen. 4 Zeitformat auswählen als „24-STUNDEN“ oder „12-STUNDEN“ und bestätigen.

4.4 Ausgehende Anrufe

Telefonieren 1 Hörer abheben oder die Freisprechtaste betätigen. 2 Rufnummer eingeben.

Benutzen des Telefons 3 Hörer auflegen oder erneut die Freisprechtaste betätigen, um den Anruf zu beenden. ODER 1 Rufnummer eingeben. 2 Hörer abheben oder die Freisprechtaste betätigen. 3 Hörer auflegen oder erneut die Freisprechtaste betätigen, um den Anruf zu beenden. Wahlwiederholung der zuletzt angerufenen Rufnummer 1 Hörer abheben oder die Freisprechtaste betätigen. 2 Wahlwiederholungstaste betätigen. Die zuletzt eingegebene Rufnummer wird automatisch angerufen. Wahlwiederholung einer der 3 zuletzt angerufenen Rufnummern 1 Wahlwiederholungstaste betätigen. 2 Eine der 3 zuletzt angerufenen Rufnummern auswählen. 3 Hörer abheben oder die Freisprechtaste betätigen. Eine Rufnummer im Telefonbuch anrufen: 1 Telefonbuchtaste betätigen. 2 Zum gewünschten Namen blättern oder die Anfangsbuchstaben des Namens eingeben. 3 Menü/OK-Taste betätigen, um die Rufnummer anzuzeigen. 4 Hörer abheben oder die Freisprechtaste betätigen. Die Telefonnummer wird automatisch angewählt.

4.5 Aktivieren/Deaktivieren des Freisprechbetriebs

Diese Funktion ermöglicht es, einen Anruf anzunehmen, ohne den Hörer abzuheben, oder zu sprechen, wenn der Hörer bereits abgehoben worden ist. 1 Freisprechtaste betätigen, um die Funktion zu aktivieren. 2 Freisprechtaste erneut betätigen, um den Anruf zurück zum Hörer zu schalten.

Das Mikrofon kann während eines Telefonats stummgeschaltet werden, sodass die Person am anderen Ende der Leitung nicht hört, was gerade gesprochen wird. 1 Stummschalttaste betätigen. Das Mikrofon ist stummgeschaltet. 2 Stummschalttaste erneut betätigen, um das Mikrofon wieder anzuschalten.

Benutzen des Telefons

4.7 Einstellen der Sprecher- und Hörerlautstärke

1 Lautstärketaste während eines Telefonats betätigen. 2 Die Lautstärke ist in 5 Stufen einstellbar.

4.8 Aktivieren und Deaktivieren der Tastentöne

1 Menü/OK-Taste betätigen. 2 „TASTENTON“ auswählen und bestätigen. 3 „EIN“ oder „AUS“ auswählen und bestätigen.

Im Telefonbuch können 50 Rufnnummern und Namen gespeichert werden. Namen können bis zu 16 Buchstaben und Rufnummern bis zu 24 Zeichen lang sein. Einen neuen Namen und eine neue Rufnummer hinzufügen 1 Telefonbuchtaste betätigen. 2 Mit OK bestätigen. 3 „NEUER“ auswählen und bestätigen. 4 Namen eingeben und bestätigen. 5 Rufnummer eingeben und bestätigen. 6 Er ertönt ein Bestätigungssignal. Eingeben von Name und Rufnummer 1 Telefonbuchtaste betätigen. 2 Namen mit der Nach-Oben/Nach-Unten-Taste auswählen. ODER Anfangsbuchstaben des Namens eingeben. 3 Mit OK bestätigen. 4 „BEARB“ auswählen und bestätigen. 5 Löschtaste betätigen, um Buchstaben zu löschen. 6 Namen eingeben und bestätigen. 7 Rufnummer eingeben und bestätigen. 8 Es ertönt ein Bestätigungssignal. Löschen von Einträgen im Telefonbuch 1 Telefonbuchtaste betätigen. 2 Namen mit der Nach-Oben/Nach-Unten-Taste auswählen. ODER Anfangsbuchstaben des Namens eingeben. 3 Mit OK bestätigen. 4 „LOESCHEN“ oder „ALLE LOESCH“ auswählen und bestätigen.

Benutzen des Telefons 5 Mit OK bestätigen oder die ESC-Taste betätigen, um zurückzugehen.

In der Basisstation können 3 Rufnummern unter den Kurzwahltasten M1, M2 und M3 (jeweils mit bis zu 24 Zeichen ) gespeichert werden. Belegen der Kurzwahltasten (M1 - M2 - M3) 1 Eine der Kurzwahltasten betätigen. 2 Mit OK bestätigen. 3 „NEUER“ auswählen und bestätigen. 4 Namen eingeben und bestätigen. 5 Rufnummer eingeben und bestätigen. Es ertönt ein Bestätigungssignal. Information: An der gewünschten Stelle die Pause-Taste „P“ für eine Dauer von 2 Sekunden gedrückt halten, um eine 3-Sekunden-Pause zu speichern. Belegte Kurzwahltasten können auf dieselbe Art wie das Telefonbuch (siehe Beschreibung oben) bearbeitet oder gelöscht werden. Nicht belegte Kurzwahltasten werden als „LEER“ angezeigt. Benutzen der Kurzwahltasten 1 Hörer abheben oder die Freisprechtaste betätigen. 2 Kurzwahltasten betätigen. Die Telefonnummer wird automatisch angewählt. 3 Hörer auflegen oder erneut die Freisprechtaste betätigen, um den Anruf zu beenden.

4.11 Einstellen des internen/externen Klingeltons

Es sind 9 verschiedene Klingeltöne verfügbar (1-9). 1 Menü/OK-Taste betätigen. 2 „RUFTON“ auswählen und bestätigen. 3 „INTERN“ für interne Anrufe auswählen. ODER 4 „EXTERN“ für eingehende externe Anrufe auswählen. 5 Einen Klingelton (1-9) auswählen und bestätigen.

4.12 Einstellen der Klingeltonlautstärke

1 Menü/OK-Taste betätigen. 2 „RUFTON“ auswählen und bestätigen. 3 „LAUTSTARKE“ auswählen und bestätigen. 4 Gewünschte Lautstärke auswählen (Aus, 1-5) und bestätigen.

Benutzen des Telefons

4.13 Einstellen des Wählmodus

Es gibt 2 Wählmodi für die Telefonverbindung: Mehrfrequenzwahlverfahren (MFV)/Tonwahl (am häufigsten) Impulswahlverfahren (IWV) ist nur notwendig, wenn dieses Gerät mit einer älteren Telefonanalage betrieben wird. 1 Menü/OK-Taste betätigen. 2 „BASIS“ auswählen und bestätigen. 3 „ANRUF TYP“ auswählen und bestätigen. 4 „TON“ oder „IMPULS“ auswählen und bestätigen.

4.14 Einstellen der System-PIN

Einige Funktionen sind nur mit Eingabe des PIN-Codes für die Basisstation zugänglich. Der PIN-Code ist 4 Zeichen lang. Die Werkseinstellung des PIN-Codes lautet 0000. Ändern des PIN-Codes und Eingeben des eigenen PIN: 1 Menü/OK-Taste betätigen. 2 „BASIS“ auswählen und bestätigen. 3 „PIN NUMMER“ auswählen und bestätigen. 4 „ALTE-“ auswählen und mit OK bestätigen. 5 „NEUE-“ eingeben und bestätigen.

4.15 Zurücksetzen der Basisstation

Alle Einstellungen der Basisstation können zurückgesetzt und alle Einträge im Telefonbuch sowie Anrufer-, Favoriten- und Wahlwiederholungslisten gelöscht werden. Um auf Werkseinstellungen zurückzusetzen: 1 Menü/OK-Taste betätigen. 2 „RUCKSET“ auswählen und bestätigen. 3 Mit OK bestätigen. 4 PIN-Code (0000) eingeben und bestätigen. Werkseinstellungen: Externer Klingelton 8 Interner Klingelton 1 Klingeltonlautstärke 4 Tastentöne EIN Hörerlautstärke 4 Freisprecher-Lautstärke 4 Datums- und Uhrzeitformat 24 Wichtig: Alle gespeicherten Daten (Wahlwiederholung, Telefonbuch, Anruferliste, Kurzwahltasten) werden gelöscht.

Eingehende Anrufe werden in einer Anruferliste (max.30 Rufnummern) auf der Basisstation und dem Mobilteil gespeichert. Die Anzahl entgangener Anrufe wird mit „X VERPASST“ (X = Anzahl entgangener Anrufe) und dem blinkenden CLIP-Symbol angezeigt. Kurz die Anruferlistentaste betätigen, um den letzten Anruf anzuzeigen.

Benutzen des Telefons Wichtig: Die Anruferkennung (CLIP) funktioniert nur, wenn diese Funktion für die Telefonleitung aktiviert ist. Telefongesellschaft kontaktieren, um weitere Informationen zu erhalten. Rufnummer und Name des letzten Anrufers werden auf dem Display angezeigt. Falls die Rufnummer länger als 12 Zeichen ist, können mit der Taste die fehlenden Zahlen angezeigt werden. Falls die Anruferliste leer ist, wird das Wort „LEER“ auf dem Display angezeigt. Datum und Uhrzeit der eingehenden Anrufe werden oberhalb der Rufnummer angezeigt. 1 Mit den Nach-Oben/Nach-Unten-Tasten durch die Liste blättern. Die Positionsnummer des Anrufs in der Anruferliste erscheint neben dem CLIP-Symbol. 2 Nach-Links- oder Nach-Rechts-Taste betätigen, um Namen oder Nummer anzuzeigen. Information: Das Telefon kehrt in den Bereitschaftsmodus zurück, wenn nicht innerhalb von 15 Sekunden die Nach-Oben- oder die Nach-Unten-Taste betätigt wird. Wenn ein Anruf eingeht, wird die Rufnummer nach dem letzten Klingeln für weitere 5-8 Sekunden auf dem Display angezeigt. Anrufen einer Rufnummer in der Anruferliste 1 Anruferliste-Taste betätigen. 2 Mit Nach-Oben/Nach-Unten-Tasten durch die Liste blättern. 3 Hörer abnehmen oder erneut die Freisprechtaste betätigen, um anzurufen. Speichern einer Rufnummer im Telefonbuch oder unter den Kurzwahltasten M1-M3 1 Anruferliste-Taste betätigen. 2 Mit den Nach-Oben/Nach-Unten-Tasten durch die Liste blättern und bestätigen. 3 „PB SPEICHERN“ oder „MX SPEICHERN“ (MX = M1-M3) und bestätigen. 4 Namen kann eingeben oder bearbeitet und anschließend bestätigt werden. 5 Rufnummer eingeben oder bearbeiten und anschließend bestätigen. Löschen eines oder aller Einträge in der Anruferliste 1 Anruferliste-Taste betätigen. 2 Mit den Nach-Oben/Nach-Unten-Tasten durch die Liste durch die Liste blättern und bestätigen. 3 „LOESCHEN“ oder „ALLE LOESCH“ auswählen und zweimal bestätigen. Wichtig: Es werden nur alte Anrufe gelöscht. Neue Anrufe, die noch nicht gesehen wurden oder noch unbeantwortet sind, werden nicht gelöscht.

Benutzen des Telefons

4.17 Tätigen eines internen Anrufs auf einem Mobilteil und Weiterleiten eines Anrufs auf

ein schnurloses Mobilteil Anrufe können von der Basisstation auf ein Mobilteil weitergeleitet werden; es kann zeitgleich mit dem externen Teilnehmer und einem zweiten Teilnehmer auf dem schnurlosen Mobilteil gesprochen werden (Telefonkonferenz). 1 INT-Taste für eine Dauer von 3 Sekunden gedrückt halten, bis ein Signalton ertönt, anschließend Taste loslassen. „INTERN“ erscheint auf dem Display. 2 Nummer des Mobilteils eingeben. Sobald eine Verbindung zum Mobilteil hergestellt wurde, kann intern gesprochen werden. 3 Hörer auflegen, um den Anruf zum schnurlosen Mobilteil weiterzuleiten. ODER 4 INT-Taste für eine Dauer von 3 Sekunden gedrückt halten, um eine Telefonkonferenz einzuleiten.

4.18 Auffinden des Mobilteils (Ruffunktion)

Diese Funktion dient zum Auffinden des Mobilteils. 1 Ruftaste an der Basisstation betätigen. Das Mobilteil wird 30 Sekunden lang klingeln und die rote LED auf dem Mobilteil blinken. 2 Das Klingeln kann mit jeder Taste des Mobilteils beendet werden.

4.19 R-Taste (Flash-Taste)

Mit der Flash-Taste an der Basisstation können auf der externen Leitung besondere Funktionen benutzt werden, wie z. B. „Anklopfen“ (wenn diese Funktion vom Telefonanbieter angeboten wird) oder Anrufweiterleitung bei einer Telefonanlage. Mit der Flash-Taste (R-Taste) wird der Anruf kurz unterbrochen. Die Flash-Zeit kann auf 100 ms oder 300 ms eingestellt werden. Wenn systembedingt erforderlich, kann eine längere Flash-Zeit eingestellt werden. 1 Menü/OK-Taste betätigen. 2 „BASIS“ auswählen und bestätigen. 3 „FLASH“ auswählen und bestätigen. 4 „LANGE“ oder „KURZ“ auswählen und bestätigen.

Benutzen des schnurlosen Mobilteils 5 Benutzen des schnurlosen Mobilteils Information: Dieser Abschnitt beschreibt nur die Funktion des schnurlosen Mobilteils! Informationen über die Benutzung der Basisstation befinden sich in Abschnitt „4 Benutzen des Telefons“.

5.1 Ändern der Sprache

1 Menü/OK-Taste betätigen. 2 „MOBILTEIL“ auswählen und bestätigen. 3 „SPRACHE“ auswählen und bestätigen. 4 Gewünschte Sprache auswählen und bestätigen. 5 Mit der ESC-Taste zum Bereitschaftsmodus zurückkehren.

5.2 Ausgehende Anrufe

Telefonieren 1 Verbindungstaste betätigen. 2 Rufnummer eingeben. 3 Mit der Auflegetaste den Anruf beenden. Wahlvorbereitung 1 Telefonnummer eingeben Mit der Stummschalttaste können falsch eingegebene Rufnummern korrigiert werden. Wenn für eine Dauer von 10 Sekunden keine Taste betätigt wird, erlischt die Nummer und das Mobilteil kehrt in den Bereitschaftsmodus zurück. 2 Verbindungstaste betätigen. Die Telefonnummer wird automatisch angewählt. 3 Mit der Auflegetaste den Anruf beenden. Wahlwiederholung der zuletzt angerufenen Rufnummer 1 Verbindungstaste betätigen. 2 Wahlwiederholungstaste betätigen. Die zuletzt eingegebene Rufnummer wird automatisch angerufen. 3 Mit der Auflegetaste den Anruf beenden. Wahlwiederholung einer der 3 zuletzt angerufenen Rufnummern 1 Wahlwiederholungstaste betätigen. Die zuletzt angerufene Rufnummer erscheint auf dem Display. Wenn eine der 3 zuletzt gewählten Rufnummern erneut gewählt werden soll, Wahlwiederholungstaste solange drücken, bis die gewünschte Rufnummer auf dem Display erscheint. 2 Verbindungstaste betätigen. Die Telefonnummer wird automatisch angewählt.

Benutzen des schnurlosen Mobilteils 3 Mit der Auflegetaste den Anruf beenden.

5.3 Eingehende Anrufe

Wenn ein eingehender Anruf empfangen wird, klingeln das Mobilteil und die Basisstation und die LED der „Optischen Anrufsignalisierung“ blinkt auf dem Mobilteil und der Basisstation. 1 Verbindungstaste betätigen, um den Anruf anzunehmen. 2 Mit der Auflegetaste den Anruf beenden.

5.4 Aktivieren/Deaktivieren des Freisprechbetriebs

Mit dieser Funktion kann ein Anruf angenommen werden oder ein Gespräch geführt werden, ohne das Mobilteil halten zu müssen. Während des Gesprächs: 1 Freisprechtaste betätigen, um die Funktion zu aktivieren. 2 Freisprechtaste erneut betätigen, um den Anruf zurück zum Mobilteil zu schalten. Wichtig: Die Akkus entladen sich schneller, wenn der Freisprechbetrieb für längere Zeit eingeschaltet ist!

Das Mikrofon kann während eines Telefonats stummgeschaltet werden, sodass die Person am anderen Ende der Leitung nicht hört, was gerade gesprochen wird. 1 Stummschalttaste betätigen. Das Mikrofon ist stummgeschaltet und „MIKROFON AUS“ wird angezeigt. 2 Stummschalttaste erneut betätigen, um das Mikrofon wieder anzuschalten.

5.6 Einstellen der Hörer/Freispecherlautstärke

Während eines Anrufs: 1 Navigationstaste betätigen. Die Lautstärke ist in 5 Stufen (1-5) einstellbar.

5.7 R-Taste (Flash-Taste)

Die Flash-Taste auf der Basisstation dient der Nutzung besonderer Funktionen, wie z. B. „Anklopfen“ (wenn vom Telefonanbieter angeboten) oder Anrufweiterleitung bei einer Telefonanlage. Mit der Flash-Taste (R-Taste) wird der Anruf kurz unterbrochen. Die Flash-Zeit kann auf 100 ms oder 300 ms eingestellt werden. Um die Flash-Zeit zu ändern, siehe „4.19 R-Taste (Flash-Taste)“.

5.8 Einstellen des Klingeltons und der Klingeltonlautstärke

Klingelton des Mobilteils für interne und externe Anrufe 1 Menü/OK-Taste betätigen. 2 „MOBILTEIL“ auswählen und bestätigen. 3 „RUFTON“ auswählen und bestätigen. 4 „INTERN“ oder „EXTERN“ auswählen und bestätigen.

Benutzen des schnurlosen Mobilteils 5 Klingelton (1-9) auswählen und bestätigen. Klingeltonlautstärke des Mobilteils 1 Menü/OK-Taste betätigen. 2 „MOBILTEIL“ auswählen und bestätigen. 3 „RUFTON“ auswählen und bestätigen. 4 „LAUTSTARKE“ auswählen und bestätigen. 5 Gewünschte Lautstärke auswählen (Aus, 1-5) und bestätigen. Wichtig: Die Klingeltonlautstärke jedes einzelnen Mobilteils kann mit der EIN/AUS-Taste des Klingeltons im Bereitschaftsmodus ein- oder ausgeschaltet werden.

Bei aktivierter Tastensperre hat das Betätigen von Tasten im Bereitschaftsmodus keine Auswirkungen (mit Ausnahme der Tastensperre-Taste). 1 Tastensperre-Taste betätigen und gedrückt halten. Das Symbol erscheint auf dem Display. 2 Zum Deaktivieren Tastesperre-Taste erneut betätigen. Wenn die Tastensperre aktiviert ist, können durch Betätigen der Verbindungstaste trotzdem eingehende Anrufe angenommen werden. Die Tastatur funktioniert während des Anrufs ganz normal. Nach Beendigung des Anrufs wird die Tastensperre wieder aktiviert.

5.10 Name des Mobilteils

Der im Display angezeigte Name kann geändert werden (max. 12 Zeichen), sofern kein Anruf geführt wird. 1 Menü/OK-Taste betätigen. 2 „MOBILTEIL“ auswählen und bestätigen. 3 „MOBILT NAME“ auswählen und bestätigen. 4 Den alten Namen mithilfe der Stummschalttaste löschen und neuen Namen eingeben. 5 Mit OK bestätigen. 6 ESC-Taste betätigen, um zum Bereitschaftsmodus zurückzukehren.

5.11 Aktivieren/Deaktivieren der Tastentöne

1 Menü/OK-Taste betätigen. 2 „MOBILTEIL“ auswählen und bestätigen. 3 „TASTENTON“ auswählen und bestätigen. 4 „EIN“ oder „AUS“ auswählen und bestätigen. 5 Mit OK bestätigen. 6 ESC-Taste betätigen, um zum Bereitschaftsmodus zurückzukehren.

Benutzen des schnurlosen Mobilteils

Es können 50 Einträge im Telefonbuch gespeichert werden. Namen können bis zu 16 Zeichen und Rufnummern bis zu 24 Zeichen lang sein. Hinzufügen eines neuen Telefonbucheintrags 1 Telefonbuchtaste betätigen. 2 Mit OK zweimal bestätigen. 3 Namen eingeben und bestätigen. 4 Gewünschte Rufnummer eingeben und bestätigen. Es ertönt ein Bestätigungssignal. Benutzen der Kurzwahltasten 1 Telefonbuchtaste betätigen. 2 Zum gewünschten Namen blättern oder die Anfangsbuchstaben des Namens eingeben. 3 Telefonbuchtaste betätigen, um die Telefonnummer anzuzeigen. 4 Verbindungstaste betätigen. Die Telefonnummer wird automatisch angewählt. 5 Mit der Auflegetaste den Anruf beenden. Bearbeiten eines Telefonbucheintrags 1 Telefonbuchtaste betätigen. 2 Zum gewünschten Namen blättern oder die Anfangsbuchstaben des Namens eingeben. 3 Telefonbuchtaste betätigen, um die Telefonnummer anzuzeigen. 4 Menü/OK-Taste betätigen. 5 „BEARB“ auswählen und bestätigen. 6 Namen eingeben und bestätigen. 7 Rufnummer eingeben oder bearbeiten und anschließend bestätigen. Löschen von Einträgen im Telefonbuch 1 Telefonbuchtaste betätigen. 2 Zum gewünschten Namen blättern oder die Anfangsbuchstaben des Namens eingeben. 3 Telefonbuchtaste betätigen, um die Telefonnummer anzuzeigen. 4 Menü/OK-Taste betätigen.

Benutzen des schnurlosen Mobilteils 5 „LOESCHEN“ auswählen, um den aktuellen Telefonbucheintrag zu löschen und anschließend bestätigen. ODER 6 „ALLE LOESCH“ auswählen, um alle Telefonbucheinträge zu löschen und anschließend bestätigen. 7 Erneut bestätigen oder die ESC-Taste betätigen, um den Vorgang zu überspringen.

5.13 Anruferkennung (CLIP)

Das DCC632x zeigt die Rufnummer eingehender Anrufe an. Diese Funktion kann nur genutzt werden, wenn die Anruferkennung bei der Telefongesellschaft aktiviert ist. Telefongesellschaft kontaktieren, um weitere Informationen zu erhalten. Wird ein Anruf empfangen, wird die Rufnummer in einer Anruferliste gespeichert. In dieser Liste können bis zu 30 Rufnummern gespeichert werden (jede Rufnummer kann bis zu 23 Zeichen enthalten). Bei Rufnummern mit einer Länge von mehr als 12 Zeichen kann zur Anzeige der restlichen Zeichen im Display nach rechts geblättert werden. Neue Anrufe Bei Anzeige eines neuen Anrufs in der Anruferliste blinkt das CLIP-Symbol im Display. Öffnen der Anrufliste 1 Anruferliste-Taste betätigen. Der zuletzt empfangene Anruf wird angezeigt. Falls die Anruferliste leer ist, wird das Wort „LEER“ auf dem Display angezeigt. 2 Telefonbuchtaste betätigen, um die Rufnummer zu überspringen. 3 Telefonbuchtaste betätigen, um Datum und Uhrzeit zu überspringen. 4 Navigationstaste betätigen, um durch die Liste zu blättern. 5 Mit der ESC-Taste Anruferliste verlassen. Anrufen einer Rufnummer in der Anruferliste 1 Anruferliste-Taste betätigen. 2 Durch die Anruferliste blättern, bis die gewünschte Rufnummer angezeigt wird. 3 Verbindungstaste betätigen, um Anruf zu tätigen. Die Telefonnummer wird automatisch angewählt. 4 Mit der Auflegetaste den Anruf beenden. Löschen einer Rufnummer aus der Anruferliste 1 Anruferliste-Taste betätigen. 2 Durch die Anruferliste blättern, bis die gewünschte Rufnummer angezeigt wird. 3 Menü/OK-Taste betätigen.

Benutzen des schnurlosen Mobilteils 4 „LOESCHEN“ auswählen, um den aktuellen Eintrag zu löschen und anschließend bestätigen. ODER 5 „ALLE LOESCH“ auswählen, um alle Einträge in der Anrufliste zu löschen und anschließend bestätigen. 6 Bestätigen oder mit ESC-Taste zurückkehren. Speichern einer Rufnummer als Kurzwahl in der Anruferliste 1 Anruferliste-Taste betätigen. 2 Durch die Anruferliste blättern, bis die gewünschte Rufnummer angezeigt wird. 3 Menü/OK-Taste betätigen. 4 „PB SPEICHERN“ auswählen und bestätigen. 5 Namen bearbeiten oder hinzufügen und anschließend bestätigen. 6 Rufnummer eingeben und bestätigen.

5.14 Zurücksetzen des Mobilteils auf Werkseinstellungen

Mit dieser Funktion werden alle Änderungen rückgängig gemacht und die Werkseinstellungen wiederhergestellt (Klingeltonlautstärke, Klingelton usw.). Anruferliste, Wahlwiederholungsliste und Telefonbuch werden ebenfalls gelöscht! 1 Menü/OK-Taste betätigen. 2 „MOBILTEIL“ auswählen und bestätigen. 3 „RESET“ auswählen und bestätigen. 4 PIN-Code der Basisstation eingeben (Werkseinstellung 0000). 5 Gerät kehrt zurück in den Bereitschaftsmodus. Werkseinstellungen: Name des Mobilteils SWITEL Hörerlautstärke Stufe 3 Tonlautstärke Stufe 3 Externer Klingelton Klingelton 8 Interner Klingelton Klingelton 1 Tastentöne Ein

5.15 Sprachnachricht-Display

Dieses Display wird nur angezeigt, wenn der Sprachnachricht-Service und telefonische Anrufbeantworter eingerichtet sind und die Telefongesellschaft diese Informationen mit der Anruferkennung übermittelt! Wenn eine neue Nachricht in der Sprachnachrichtbox empfangen wird, wird das Symbol auf dem Display angezeigt. Das Symbol erlischt nach Abruf der Nachricht.

Anmelden und Abmelden des Mobilteils 6 Anmelden und Abmelden des Mobilteils

6.1 Anmelden eines Mobilteils bei der DCC632x-Basisstation

Auf einer Basisstation können 5 Mobilteile angemeldet werden. Jedes Mobilteil ist bei Lieferung bereits an der Basisstation angemeldet. Das Mobilteil muss nur angemeldet werden, wenn: das Mobilteil kürzlich von dieser Basisstation abgemeldet wurde (z. B. zur Reinitialisierung) ein anderes Mobilteil an der Basisstation angemeldet werden soll Die folgende Beschreibung findet nur auf Mobilteile und Basisstationen des DCC632x Anwendung. 1 Ruftaste an der Basisstation für eine Dauer von 10 Sekunden gedrückt halten. „Anmelden“ wird nun auf dem Display der Basisstation angezeigt. D. h., dass sich die Basisstation im Anmeldemodus befindet. Nun kann das Mobilteil wie folgt angemeldet werden: 2 Menü/OK-Taste auf dem Mobilteil betätigen. 3 „MT ANMELDEN“ auswählen und bestätigen. 4 Nummer der Basisstation (1-4) eingeben, auf die das Mobilteil angemeldet werden soll. 5 Das Gerät sucht die Basisstation. Bei erfolgreicher Suche muss der (4-stellige) PIN-Code eingegeben werden. 6 PIN-Code der Basisstation eingeben (Werkseinstellung 0000). Bei Eingabe des falschen PIN-Codes sucht das Mobilteil weiter nach der Basisstation. Nach Anmeldung des Mobilteils werden Name und Rufnummer auf dem Display angezeigt. Information: Um den PIN-Code der Basisstation zu ändern, siehe „4.14 Einstellen der System-PIN“.

6.2 Abmelden eines Mobilteils von der DCC632x-Basisstation

Ein Mobilteil kann von der Basisstation abgemeldet werden, damit ein anderes Mobilteil angemeldet werden kann. 1 Menü/OK-Taste betätigen. 2 „MT ABMELDEN“ auswählen und bestätigen. 3 PIN-Code der Basisstation eingeben (Werkseinstellung 0000). 4 Interne Nummer des Mobilteils (1-5) eingeben, das abgemeldet werden soll, und bestätigen. Nachdem das Mobilteil erfolgreich abgemeldet worden ist, wechselt es zurück in den Bereitschaftsmodus. Ansonsten muss die Nummer des Mobilteils erneut eingegeben werden.

6.3 Abmelden eines Mobilteils von der DCC632x-Basisstation über das Mobilteil

1 Menü/OK-Taste betätigen. 2 „MT ABMELDEN“ auswählen und bestätigen. 3 PIN-Code der Basisstation eingeben (Werkseinstellung 0000).

Anmelden und Abmelden des Mobilteils 4 Interne Nummer des Mobilteils (1-5) eingeben, das abgemeldet werden soll, und bestätigen. Nachdem das Mobilteil erfolgreich abgemeldet worden ist, wechselt es zurück in den Bereitschaftsmodus. Ansonsten muss die Nummer des Mobilteils erneut eingegeben werden. Wichtig: Mobilteile können nur abgemeldet werden, wenn sie nicht in Gebrauch sind.

6.4 Auswählen einer Basisstation

Wenn das Mobilteil bei mehreren Basisstationen (max.4) angemeldet ist, muss eine dieser Basisstationen ausgewählt werden, da ein Mobilteil zur gleichen Zeit nur mit einer Basisstation kommunizieren kann. Es gibt zwei Möglichkeiten: Automatisches Auswählen Falls im Mobilteil die Einstellung „Automatisches Auswählen“ aktiviert ist, sucht das Mobilteil automatisch nach der am nähesten gelegenen Basisstation im Bereitschaftsmodus. 1 Menü/OK-Taste betätigen. 2 „MOBILTEIL“ auswählen und bestätigen. 3 „BASIS AUSW“ auswählen und bestätigen. 4 „AUTOMATISCH“ auswählen und bestätigen. Information: Falls im Mobilteil die Einstellung „Automatisches Auswählen“ aktiviert ist und sich das Mobilteil zu weit von der Basisstation entfernt befindet, sucht das Mobilteil nur nach der stärksten Basisstation im Bereitschaftsmodus (jedoch nicht während eines Anrufs). Manuelles Auswählen Falls im Mobilteil die Einstellung „Manuelles Auswählen“ aktiviert ist, sucht das Mobilteil nur nach der festgelegten Basisstation. 1 Menü/OK-Taste betätigen. 2 „MOBILTEIL“ auswählen und bestätigen. 3 „BASIS AUSW“ auswählen und bestätigen. 4 „MANUELL“ auswählen und bestätigen. 5 Basisstation auswählen und bestätigen. Wichtig: Das Mobilteil muss bei der Basisstation angemeldet sein, damit diese miteinander kommunizieren können.

Anrufweiterleitung und interne Anrufe 7 Anrufweiterleitung und interne Anrufe

7.1 Anrufweiterleitung und Telefonkonferenz während eines externen Anrufs

INT INT INT 1 Während eines externen Anrufs INT-Taste betätigen und die Nummer des Mobilteils (1-5, "0" für die Basisstation) auswählen. Das andere Mobilteil klingelt. Wenn die Verbindung zum anderen Mobilteil hergestellt wurde, kann intern gesprochen werden. Nach Beendigung des internen Gesprächs wird der Anruf zum anderen Mobilteil weitergeleitet. 2 INT-Taste für eine Dauer von 3 Sekunden gedrückt halten. Nun kann mit dem zweiten Mobilteil und dem externen Anrufer zur selben Zeit telefoniert werden (Telefonkonferenz). 3 INT-Taste erneut betätigen, um zurück zum externen Anrufer zu schalten. 4 Mit der Auflegetaste den Anruf beenden.

7.2 Interner Anruf (Haustelefon-Funktion)

Information: Ein Anruf kann zwischen der Basisstation und einem schnurlosen Mobilteil weitergeleitet werden. Die Basisstation hat die interne Nummer „0“. INT 1 Im Bereitschaftsmodus INT-Taste betätigen und die Nummer des Mobilteils (1-5, "0" für die Basisstation) auswählen. Das angerufene Gerät (Mobilteil oder Basisstation) klingelt. 2 Verbindungstaste betätigen oder den Hörer von der Basisstation abheben. Nun kann intern telefoniert werden.

Abkürzungen und technische Begriffe 8 Abkürzungen und technische Begriffe CLIP Übertragung der Rufnummern („Calling Line Identification Presentation“), Anzeige der Rufnummer des Anrufers auf dem Display des angerufenen Teilnehmers DECT Digitale, verbesserte schnurlose Telekommunikation (Digital Enhanced Cordless Telecommunication), europäischer Telekommunikationsstandard für digitale schnurlose Telefone ECO-Modus Sparmodus, strahlungsarmer Betrieb bei DECT-Telefonen Flash-Taste Bewirkt eine kurzzeitige Leitungsunterbrechung, die zur Aktivierung von Funktionen, wie z. B. der Umschaltung oder Anrufweiterleitung benutzt wird. Am PBXs wird die Flash- oder R-Taste für die interne Rückruffunktion benutzt. GAP „Generic Access Profile“ ist ein Standard für das Zusammenwirken von Mobilteilen und Basisstationen, mit dem die schnurlose Kommunikaton geregelt wird. INT Interner Teilnehmer, weitere Mobilteile oder Nebenstellen innerhalb einer PBX (TK-Anlage) Impulswahl Veraltetes analoges Wahlverfahren („Klacker“-Geräusche beim Wählen) LCD Flüssigkristallanzeige LED Leuchtdioden DTMF Tonwahlverfahren, modernes, digitales Wahlverfahren PIN Persönliche Idenfikationsnummer Flash-Taste (R-Taste) Rückfragetaste (siehe Flash-Taste) Bereitschafts­ Ruhezustand eines Geräts ohne vollständiges Abschalten modus Twin

Bezeichnung für eine Geräteeinheit mit zwei identischen Geräten, z. B. zwei Mobilteilen Fehlerbehebung 9 Fehlerbehebung Probleme Mögliche Ursache Lösung Keine Anzeige. Batterien sind nicht geladen. Überprüfen, ob beide Batterien ordnungsgemäß eingesetzt sind. Akkus aufladen. Kein Ton. Das Telefonkabel ist nicht ordnungsgemäß angeschlossen. Kabelanschluss überprüfen. Die Leitung ist von einem anderen Mobilteil belegt. Warten bis das andere Mobilteil aufgelegt wurde. Der Anrufer ist zu leise. Lautstärke während des Anrufs mit der Lautstärketaste anpassen. Die Klingeltonlautstärke des Mobilteils ist zu niedrig. Klingeltonlautstärke anpassen. Eine Rufnummer kann nicht gewählt werden. Der Wählmodus ist nicht korrekt eingestellt. Siehe „4.13 Einstellen des Wählmodus“, um den richtigen Wählmodus einzustellen. Das Antennensymbol blinkt. Das Mobilteil ist außerhalb der Reichweite. Mobilteil in die Reichweite der Basisstation bringen. Keine Stromversorgung der Basisstation. Netzadapter und Kabel überprüfen. Das Mobilteil ist nicht an der Basisstation angemeldet. Mobilteil an der Basisstation anmelden. Die Basisstation oder das Mobilteil klingelt nicht. Die Klingeltonlautstärke ist ausgeschaltet oder zu niedrig eingestellt. Klingeltonlautstärke anpassen. Ein Anruf kann nicht an eine Nebenstellen weitergeleitet werden. Die Flash-Zeit ist zu kurz. Für das Gerät eine längere Flash-Zeit einstellen. Das Telefon reagiert beim Betätigen von Tasten nicht. Betriebsfehler Batterien herausnehmen und erneut einsetzen. „LTG BELEGT“ Die Leitung ist von einem anderen Mobilteil belegt. Warten bis das andere Mobilteil aufgelegt wurde. Keine Veränderungen oder Reparaturen am Gerät vornehmen. Nicht ordnungsgemäß ausgeführte Reparaturen können für den Benutzer erhebliche Risiken darstellen. Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel.[phone] innerhalb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2,60/min) wenden. Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

Das Gerät benötigt keine Wartung. Von Zeit zu Zeit ist der Allgemeinzustand der Akkus zu überprüfen und durch neue Akkus des gleichen Typs zu ersetzen, wenn sich die Telefonleistung verschlechtert oder die Akkus auslaufen. Warnung: Gefahr durch Verätzungen! Zum Ausbauen ausgelaufener Akkus Schutzhandschuhe tragen. Bei Flüssigkeitseintritt sind unverzüglich die Akkus des Geräts herauszunehmen und das Gerät ist vom Stromnetz (Basisstation) zu trennen und vorsichtig zu trocknen. Der Betrieb des Geräts ist nach 2-3 Tagen zu überprüfen.

Warnung: Stromschlagrisiko bei Berührung von stromleitenden Komponenten. Vermeiden, dass Flüssigkeiten in das Gerät gelangen. In diesem Fall Netzstecker des Geräts aus der Netzsteckdose und den Telefonkabelstecker aus der Wandbuchse ziehen und Akkus herausnehmen. Gleichermaßen bei Beschädigungen von Gerät, Kabel oder Netzadapter vorgehen, direkten Flüssigkeitskontakt vermeiden und Gerät unverzüglich vom Stromnetz trennen. Telefon mit einem mit lauwarmen Wasser befeuchteten Tuch oder einem antistatischen Tuch reinigen. Verwenden Sie keine Reinigungs- oder Lösungsmittel.

10.3 Außerbetriebnahme, Lagerung

Um das Gerät vorübergehend außer Betrieb zu nehmen, Telefonkabel aus der Wandsteckdose und Telefonstecker von der Basisstation nehmen. Netzadapter der Basisstation und des Mobilteils vom Stromnetz (230 V) trennen. Akkus aus den Mobilteilen herausnehmen. Sollte das Telefon für eine längere Zeit außer Betrieb sein, Akkus bei Wiederinbetriebnahme durch neue Akkus des gleichen Typs austauschen. Geräte und Akkus an einem trockenen nicht zu warmen Ort lagern.

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol zeigt an, dass das Gerät nicht über den normalen Hausmüll entsorgt werden darf! Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien! Akkus und Akkupacks nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen. Sie enthalte toxische und umweltgefährdende Schwermetalle. Sie sind gesetzlich verpflichtet, Akkus und Akkupacks beim Fachhandel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die Symbole bedeuten, dass Sie Akkus auf keinen Fall in den Hausmüll werfen dürfen und sie über Sammelstellen der Entsorgung zugeführt werden müssen. Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

1.880 MHz bis 1.900 MHz

Emissionen 10 mW (durchschnittliche Leistung pro Kanal) Reichweite Bis 300 m im Freien - bis 50 m in Gebäuden Mobilteil-Akkus: NiMh-Akkus, 2 x 1,2 V, 450 mAh Typ AAA Stromversorgung der Basisstation Eingang: 100~240 VAC / 50-60 Hz Ausgang: 6 VDC / 500 mA Stromversorgung der Ladestation: Eingang: 100~240 VAC / 50-60 Hz Ausgang: 7 VDC / 420 mA Bereitschaftszeit des Mobilteils 100 Stunden Gesprächszeit des Mobilteils 10 Stunden Ladezeit: 16 Stunden Zulässige Betriebstemperaturen +5 °C bis + 45 °C Zulässige relative Luftfeuchtigkeit 25 % bis 85 % Wahlverfahren Impuls- und Mehrfrequenzwahlverfahren (DTMF) Flash-Zeit 100 bzw.300 ms Rufnummerspeicher des Mobilteils 50 Telefonbucheinträge bis 24 Zeichen und 16 Buchstaben. Rufnummerspeicher der Basisstation Rufnummerspeicherung unter 3 DirektKurzwahltasten (M1-M3) mit bis zu 24 Zeichen. 50 Telefonbucheinträge bis zu 24 Zeichen und 16 Buchstaben. Abmessungen von Basisstation/ Ladestation/ Mobilteil 200 mm x 71 mm x 183 mm/ 104 mm x 100 mm x 59 mm/ 182 mm x 284 mm x 58 mm Gewicht von Basisstation Ladestation/ Mobilteil 763 g mit Netzadapter/ 185 g mit Netzadapter/ 147 g mit Akkus Max. Stromverbrauch Basisstation mit Empfänger: 2,0 W Ladestation mit Mobilteil: 1,3 W

Herstellergarantie 12 Herstellergarantie SWITEL-Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausge­ suchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Geräts bei dem Telefonnetzbetreiber oder einer eventuell zwischengeschalteten Nebenstellenanlage liegt. Die Garan­ tie gilt nicht für die in den Produkten verwendeten Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate ab Kaufdatum. Alle innerhalb der Garantiezeit auftretenden Mängel werden kostenfrei behoben, sofern sie auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, falsches Aufstellen oder Aufbewahren, unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadensersatzansprüche gelten nur bei Vorsatz oder grober Fahrlässigkeit seitens des Herstellers. Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr SWITEL- Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden. 13 Konformitätserklärung Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie 1999/5/EC über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der oben genannten Richtlinie wird durch das auf dem Gerät befindliche CE-Zeichen bestätigt. Der vollständige Text der Konformitätserklärung ist im Downloadbereich unserer Internetseite www.switel.com verfügbar. 14 Stromverbrauch Die Basisstation ist mit einem energieeffizienten Schaltnetzteil ausgestattet (Eingang 100~240 VAC, Ausgang 6 VDC, 500 mA). Die Leistungsaufnahme ohne Last beträgt ca. 0,06 W. Der durchschnittliche Wirkungsgrad liegt bei ca. 71%. Der Stromverbrauch der Basisstation beträgt: - in Betrieb (Bereitschaft/Telefonieren): ca. 0,52 W, ca.0,68 W Die dem Telefonset beiliegende Ladestation ist mit einem energieeffizienten Schaltnetzteil ausgestattet (Eingang 100~240 VAC, Ausgang 7 VDC, 420 mA). Die Leistungsaufnahme ohne Last beträgt ca. 0,06 W. Der durchschnittliche Wirkungsgrad liegt bei ca. 72,1 %. Der Stromverbrauch der Ladestation beträgt: - ohne Mobilteil: ca. 0,06 W - wenn das Mobilteil aufgeladen wird: ca. 0,65 W
