BEDIENUNGSANLEITUNG HARRY PRESIDENT

BEURTEILUNG DER EMPFANGSQUALITÄT 38

CB-KANÄLE UND IHRE FREQUENZEN 40

KONFORMITÄTSERKLÄRUNG 41

Espanol

15

17

19

19

19

20

22

40

41

Deutsch

ATTENTION!

Bevor Sie das Gerät benutzen geben Sie acht, daß eine Antenne angeschloßen ist. (Stecker B auf der hinteren Seite des Gerät). Vergessen Sie nicht das Stehwellen-verhältnis einzustellen (SWR). Sonst ist das Risiko den Veränder zu zerstären, was nicht vonder Garantie anerkannt wird.

Dieses Gerät ist garantiert im Land des Ankaufs.

Willkommen in der faszinierenden Welt des CB-Funks und Herzlichen Glückwunsch zu Ihr dem CB-Funkgerät PRESIDENT HARRY ASC. Sie haben sich damit für ein komfortables Spitzengerät entschieden, das über zahlreiche Zusatzfunktionen verfügt und sich sowohl im Auto als auch als Feststation von zu Hause aus einsetzenläßt. Weitere Kennzeichen sind einfache Bedienbarkeit und robuster Aufbau.itte lessen Sie diese Bedienungsanleitung sorgfältig durch, damit Sie alle Möglichkeit ihren PRESIDENT HARRY ASC optimal nutzen können. Beachten Sie besonder die Hinweise zum Anschluß und zur Installation. Und nun viel Spaß und weitere ähnliche Funk-Kontakte mit ihrer PRESIDENT HARRY ASC!

A) INSTALLATION:

1) MONTAGE IM AUTO: DER OPTIMALE PLATZ:

a) Wahlen Sie zur Montage einen Platz, an dem sich das Funkerat einfach installieren und bedienen laßt.
b) Wahlen Sie einen Platz, vondem aus die Verbindungsleitungen (Stromversorgung, Antenne) kurz sind.
c) Achten Sie darüber auf, daß sich alle Kabel und Verbindungsleitungen ohne Problemed durch

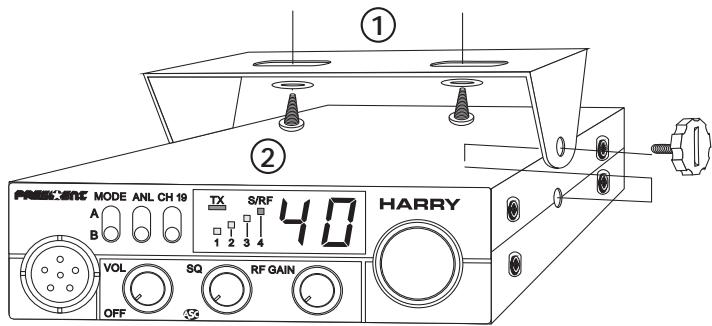

BEFESTIGUNG DES MONTAGEBÜGELS

das Fahrzeug führen lasse. Kabel nicht in der Nähe der Heizung führen!

d) Befestigen Sie an geeigneter Stelle den Montagebürger (1) (s. Abb. auf der nachsten Seite) mit den selbstschneidenden Schrauben (2) (Durchmesser des Bohrloches: 3,2 mm). Vergewissem Sie sich vorher, ob durch die Befestigung keine Leitungen innerhalb des Autos beschädigt werden! Der Montage-bügel sollte an einer passenden Stelle angebracht werden, die einen festen, sicheren und möglich erschütterungsfrei den Sitz des Funkgerätes erlaubt.
e) Wahlen Sie für die Mikrofonhalterung einen Platz, an dem Sie das Mikrofon immer griffbereit zur Hand haben und an dem sein Verbindungskabel zum Funkerat nicht stört.
- Hinweis: Wenn für den Einbau des Funkgerätes so weniger Platz zur Verfügung besteht, daß der Laufsprecher (am Boden des Funkgerätes: D) in seiner Abstrahlung befindert wird, sollen Sie einen externen Mobil-Laufsprecher aus dem PRESIDENT-Zubehörprogramm montieren. Dieser wird an die Buchse EXT.SP auf der Rückseite des Funkgerätes angeschlossen, wobei der Interne Laufsprecher automatisch abschlattet.
2) ANSCHLUSS DER ANTENNE:

a) Wahlder Antenne:

• Auch im CB-Funk glit: je better die Antenne,esto groisser die Reichweite der Station. Treffen Sie die entsprechende Wahl nach den folgenden Empfehlungen!

b) Mobilanterne:

Die Mobilantenne wird an der Stelle des Wagens mit der größten Metal-lunterflächemontiert- möglichst welt entfernt von Windschutzscheibe und Rücklichtern.
- Falls schon eine Mobilfunkantenne montiert ist, so sollte die CB-Antenne unterhalb von dieser montiert werden.
- Es gibt abgestimmte und abstimmbare Antennen.
- Abgestimmte Antennen sollen nur auf einer groBen Metallunterflache montiert werden, beispiselsweise auf dem Wagendach oder auf dem Kofferraumdeckel.
- Derschwenkbare Montagebürgerlaubt den Einbau anvielen Stellen im Wagen. Sorgen Sie hierbei für eine kurze Verbindung nach Masse.
- Wenn Sie für die Antenne ein Loch in die Karosserie bohlen, muß hierzu evtl. das Blech plan geschmirgt werden, damit Befestigungsschraube und Dichtung gut sitzen!
- Führn Sie das Koaxialkable ohne Knicke und nicht über scharfe Stellen (ansonsten: Kurzschluß-Gefahr!)
- Befestigen Sie das Antennenkabel am Anschluß (B).

c) Feststations-Antenne:

• Mit einer Feststations-Antenne erreichen Sie mit ihrer Funkerat die maximale Reichweite. Bei Außenantennen müssen sie unbedingt die einschlagigen VDE-Bestimmungen (Blitzschutz!), der Statik und des Baurechts beachten! Am besten, Sie lassten die Antennenanlage in thisem Fall von einem Fachmann montieren! Im PRESIDENT-Zubehörprogramm finden Sie eine Auswahl auch von Feststations-Antennen.

3) STROMVERSORGUNG:

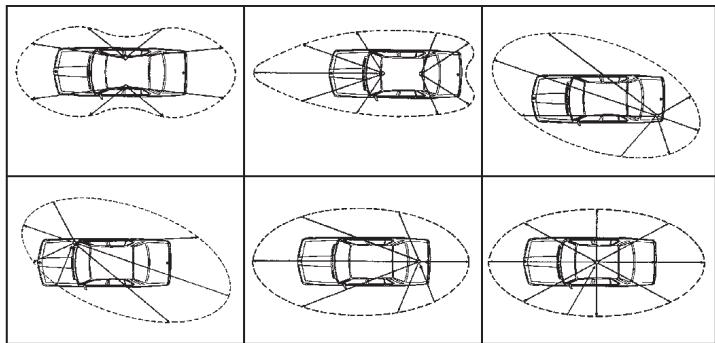

ANTENNNEN-DIAGRAMM

Ihr Funkerat wird mit einer Gleichspannung von max. 13,2 Volt versorgt. Esist mit einem Verpolungsschutz ausgestellt. Vergewissem Sie sich trotzdem vorher der richtigen Polarität!

Der Minuspollegt auf Masse (= Chassis), wie bei praktisch allen modernen Autos. Prüfen Sie vor dem Anschluß die Polarität und die Spannung: bei ätheren Wagen kann auch der Plusspol auf Masse liegen, während bei einigen Nutzfahrzeugen die Bordaufpannung nicht 12V, sondern 24V beträgt (A). Fragen Sie im Zweifelsfall ihre Fachwerkstatt! Nachdem Sie sich hinsichtlich Spannung und Polarität versichert haben, gehen Sie wie folgt vor:

a) Ihr Funkerat wird mit einem Kabel zur Stromversorgung gleeifert, in das eine 2A Sicherung eingeschleift ist. Die rote Leitung des Kabels wird am Pluspol, die schwarze am Minuspol der Fahrzeugbatterie angeschlossen.

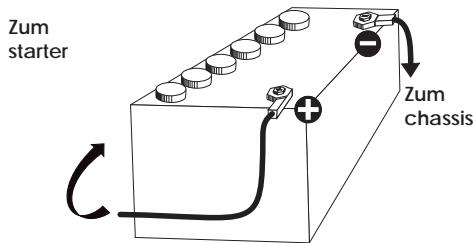

b) Schlieben Sie das Kabel direkt an der Fahrzeugbatterie an. Bei einem Anschluß z.B. am Zigarettenanzünder wurde das Funkeratz nach Ausschalten der Zündung sonst nicht mit der hierfür notwendigen Pufferspannung versorgt werden.
c) Verlegen Sie das Stromversorgungskabel so im Auto, daß es möglichst weniger Störungen von der Zündan-lage aufnehmen kann.

Schlieben Sie die freien Enden des Stromversorgungskabels mit ent-sprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).

d) SchlieBen Sie die freien Enden des Stromversorgungskabels mit entsprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).
e) Stecken Sie den Stecker des Stromversorgungskabels in die Buchse 13,2VDC auf der Rückseite des Funkgerätes.

ACHTUNG: Falls die Sicherung im Stromversorgungskabel durchbrennt: a) Ursachefinden und beseitigen, b) nur durch eine Sicherung mit ebenfls 2 A ersetzen!

4) VORBEREITUNGEN ZUR ERSTEN INBETRIEBNAHME (ohne zu Senden):

a) SchlieBen Sie das Mikrofon an der Mikrofonbuchse auf der Vorderseite Ihres Funkgerätes an.
b) SchlieBen Sie eine CB-Antenne an den AnschluB ANT auf der Rückseite des Funkgerätes

an.

c)Den Regler SQUELCH fur hochste Empfindlichkeit auf den linken Anschlag drehen. Lautstarkeregler VOLUME auf eine angenehme Lautstärke drehen.
d) Wechseln Sie zu Kanal 20, indem Sie am Abstimmknopf drehen.

5) ABGLEICH DER ANTENNE AUF NIEDRIGSTES SWR (SWR = Stehwellenverhältnis):

ACHTUNG: Vor der ersten Inbetriebnahme müssen Sie ihre Antennen auf das niedrigste Stehwellenverhältnis abstammen. Die Antenne sollte damit möglichst frei stehen und bereits in ihrer endgültigen Position montiert sein.

• Abstimmung mit einem externen SWR-Meter (beis als Zubehör erhältlich)

a) An Stelle des eingebauten SWR-Meters konnen Sie auch ein externes SWR-Meter einsetzen, beispelsweise das TOS-1 SWR-Meter. Ein externes SWR-Meter wird in die Antennenzuleitung zwischen Funkerat und Antenna einge-schieft. Verwenden Sie hierfür nur die Passend konfektionierten Koaxialkabel! (PRESIDENT CA-2C).
b) Da es unterschiedliche Typen extender SWR-Meter mit entsprechlicher Bedienung gibt (s. deren Bedienungsangleitung). hier nur ein paar generelle Hinweise:

• Schalten Sie zum Abstimmten Ihr Funkerat auf Kanal 20, die Mitte des CB-Bereiches.
• Überprüfen Sie die korrekten Anschlüsse von Funkgerät SWR-Meter und Antenne.
• Eichen Sie das externe SWR-Meter nach dessen Bedienungsanleitung.
• Nehmen Sie die Messung des SWR und die Abstimmung der Antenne auf niedriggestes SWR vor.
• Auch hier gilt: Je niedriger das SWR, besoin better die Antennenanpassung. Ideal ist ein SWR-Wert von 1. Werte zwischen 1 und 1,8 sind noch akzeptabel.

Nach der Abstimmung der Antenne ist ihre CB-Funkstation betriebs-bereit!

B) BEDIENUNG:

1) ON/OFF - VOLUME (Lautstärkeregler mit Ein-/Ausschalter):

Mit thisem Regler (1) konnen Sie das Gerät ein- und ausschalten sowie die Lautstärke regen. Durch Drehung im Uhrzeigersinn wird das CB-Funkgerät eingeschäftet und die Lautstärke erhöht.

2) ASC (Automatic Squelch Control)/SQUELCH (Rauschspere):

Mit dem Regler SQUELCH konnen Sie das Rauschen auf einem freien Kanal unterträcken: Der Lautspecher schaffet zur Wiedergabe erst dann durch, wenn das Signal auf dem

eingestellten Kanal so stark ist, daß es die mit Regler SQUELCH eingestellte Schwelle überschreitet.

a) ASC: Automatic Squelch Control

Worldwide patent, a PRESIDENT exclusivity

Keine Handregelung mehr und beständig Gehörkomfort. Durch Drehung im Uhrzeitigersinn des Knopfes (2) kann man denisen Regler ausschalten. In thisem Fall wird die Regelung des Squelch wieder manuell.

b) Squelch Control

Je weiter Sie den Regler nach rechts drehen,esto stärker muß das Signal sein,das die Wiedergabe durchschaftet. Einstellen auf hochste Ansprech-Empfindlichkeit: SQUELCH auf den linken Anschlag stellen, mit dem Funkgeräten freien Kanal wahlen und Regler SQUELCH so welt nach rechts drehen, bis das Rauschen gerade verschwindet.

3) RF GAIN:

Mit dieser Regler stellen Sie die Empfindlichkeit des Emfänger in Ihr Funkerat, wenn der Regler RF GAIN auf dem rechten Anschlag liegt (= Normalstellung). Drehen Sie den Regler nach links, so wird die Empfindlichkeit reduziert. Das kann dann notifik sein, wenn siehr starke Stationen nur verzerrt ankommen.

4) KANALWAHL mit DREHSHALTER:

Mit dem DREHSCHALTER am Funkerat konnen Sie die Kanäe einstellen: Drehen nach rechts wechsel auf höhere Kanäe, Drehen nach links auf tiefere Kanäe.

5) ANZEIGE:

These Anzeige gibt den aktuellen Sende-/Empfang-Kanal an.

Der BARGRAPH gibt den aktuellen Signalstärke bei Senden oder Empfangen.

6) ANL (Storaustaster):

These Taste drücken, um den Storaustaster zu aktivieren. Es werden dann beim Empfang kurze Störspitzen («Knacken») unterdrückt.

7) MODE (Betriebsart):

These Umschalter gibt Ichn die Möglichkeit die Modulationsart zu ändern. AM/FM ihre Modulationsart muß mit ihren Geschäftspartner einstimmen :

A/Amplituden-Modulation/AM: Für Sendungen auf unebenen Relief mit Hindernissen auf mitllerer Distanz.

B/Frequency-Modulation/FM: Für nah Gesprüche auf freienden Gelände. (Der Sqelchregler ist schwerer einzustellen)

8) CH 19:

Den Not- und Anrufkanal 19 AM konnen Sie mit einem einzigen Umschaltung sofort schalten.

Drücken Sie die Taste CH 19. Ihr Funkerat schaltet sofort auf Kanal 19 in AM. Nochmals Taste CH 19, um auf die vorherige Einstellung zurückzuschalten.

9) BELEGUNG DER MIKROFONBUCHSE (sechspolig):

Die Mikrofonbuche ist bequemlichkeitshalber auf der Frontplatte eingebaut, damit das Radio in das Instrumentenbrett eingefegt werden kann. Bedienungsanleitung seine 46.

10)PTT TASTE:

Sende-/Empfangsumschaltung im CB Betrieb : zum senden drücken ( um in das Mikrofon spechen), zum Empfangen loslassen.

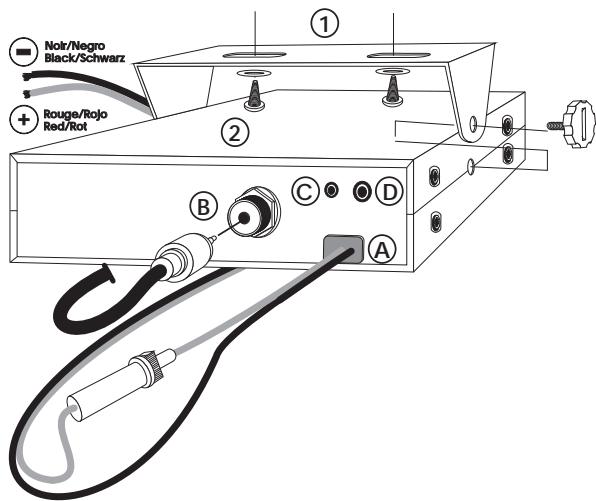

A) STROMVERSORGUNG (13,2 V)
B) ANTENNNENANSCHLUB (SO-239)
C)EXT.S-METERANSCHLUB ( 2,5mm)
D)EXT.LAUTSPRECHERANSCHLUB (8 , 3,5mm)
C) TECHNISCHE DATEN:
1) ALLGEMEIN:

• Kanäle
• Betriebsarten
• Frequenzbereich
• Antennen-Impedanz
• Versorgungsspannung
• Abmessungen (mm)
  Gewicht
• Lieferumfang

40
AM/FM
26,965 MHz bis 27,405 MHz
： 50 Ohms
13,2VGleichspannung
115(B)×180(H)×35(T)
ca. 0,8 kg
: Funkgerät, Handmikrofon Elektret mit Halterung, Montagebügel,

2)SENDETEIL:

• Frequenzstabilität
• Sendeleistung
• Nebenwellen
• Frequenzgang
• Nachbarkanalleistung
• Mikrofon-Empfindlichkeit
• Stromverbrauch
• Klirfaktor

3) EMPFANGSTEIL:

• Empfindlichkeit (20 dB SINAD)
• Frequenzgang
• Nachbarkanal-Selection
• NF-Ausgangsleistung

• Squelch-Empfindlichkeit

• Spiegelfrequenzunterrückung
  -ZF-Unterdrückung

• Stromverbrauch

Montagematerial

+/-300Hz
1 WAM/4WFM
: unter 4 nW (-54 dBm)
300 Hz - 3 kHz in AM/FM
: unter 20 W
: 10mV
1,7A (mit Modulation)
1,8%

0.5 V - 113 dBm (AM/FM)
300Hz-3kHzAM/FM
60 dB
： 5W
: minimum 0.2 μV - 120 dBm maximum 1 mV - 47 dBm
60 dB
70 dB
: 500 mA nominal / 800 mA maximum

D) BEI PROBLEMEN:

1) SIEKÖNNENNICTODERNURIN SCHLECHTER QUALITÄTSENDEN:

• Prufen Sie das Stehwellenverhältnis ihrer Antenna sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
• Prufen Sie, ob das Mikofoon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
• Wenn Sie die Sendeteaste am Mikrofon drücken, muß die Anzeige TXleuchten und Ihr Funkgerät senden. Lassen Sie die Taste wieder los, so muß diese Anzeige erlösen, und Ihr Funkgerät wieder auf Empfang schaffen.

2) SIE ERHALTEN AUF IHRE SENDUNG KEINE ANTWORT ODER HABEN SCHLECHTEN EMPFANG:

• Stellen Sie den Regler SQUEELCH richtig ein!
• Stellen Sie den Regler VOLUME auf eine passende Wiedergabe-Laufstärke.
• Prufen Sie,ob das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
• Prufen Sie das Stehwellenverhältnis ihrer Antenne sowie die Zuleitung auf evtl. UnterbrechungenoderWackelkontakte!
• Vergewissem Sie sich, daß Sie die selbst Betriebsart (AM oder FM) wie Ihr Funkpartner verwenden!

3) DIE ANZEIGEN LEUCHTEN NICT:

• Überprüfen Sie Ihr Netzgerät: Ist es eingeschalte?
• Prüfen Sie, ob Sie die Anschlüsse für Plus (=ROT) und Minus (=Schwarz) vertauschthaben! Wechseln Sie in thisem Fall die Anschlüsse.

E) TIPS FÜR DEN FUNKVERKEHR:

Um einen ungestörten Funkverkehr zu genießen, sollen den sie folgenden sechs Regel in des CB-Funks beherzigen:

1. Nach dem Einschalten des Gerätes immer zuerst horen, ob der eingestellte Kanal frei ist.
2. Dazu die Rauschspere öffnen, um schwächere Stationen nicht zu überhoren.
3. Nur wenn der Kanal vollig frei ist, den eigenen Anruf starten.
4. Immer nur kurz rufen.
5. Nach jedem Anruf sorgfältig horen, ob eine Station antwertet. Erst dann den Anruf wiederholen.
6. Nach jedem Durchgang der Gegenstation immer erst einige Sekunden Pause halten, bevor man selbst spricht, damit sich auch andere Stationen melden können («Umschalt-pause»).

Anrufkanäe: Empfohlen werden die folgenden Anrufkanäe:

Kanal 1 (FM) als Anrufkanal in FM,

Kanal 4 (AM) als Anrufkanal in AM,

Kanal 9 (AM/FM) als Notrufkanal und

Kanal 19 (FM) als Fernfahrerkanal.

Abweichungen hiervon sind selbstverständlich möglich.

Beischlechten Verbindugen oder starken Störungen ist es hauig problematisch, schwer zu verstehende Worte wie Eigennamen und Städtenamen fehlerlos zu übermitteln.

Hier hilft das Internationale Buchstabieralphabet weiter, das auch im Luftverkehr (ICAO) und der NATO eingestzt wird:

F) BEURTEILUNG DER EMPFANGSQUALITÄT:

Um dem jeweiligen Geschäftspartner eindeutig sagen zu konnen, wir stark und klar man oh empfängt, verwendet man die Ziffern des R/S-Codes. Dabei steht der R-Wert für die Verständlichkeit («Lesbarkeit») und der S-Wert («Santiago») für die Empfangs-bzw. Lautstärke der Gegenstation.

Die beiden Buchstaben R und S stehen übrigens als Abkürzung für die englishsprachigen Bezeichnungen «readability» (= Lesbarkeit) und «signal strength» (= Signalstärke).

INTERNATIONAL PHONETIC ALPHABET:

A Alpha
B Bravo
C Charlie
D Delta
E Echo
F Foxtrott
G Golf

1 nicht lesbar, unverstandlich
2 zeit-oder teilweise lesbar
3 schwerlesbar
4 lesbar, verstandlich
5 gut lesbar

S = Signalstärke

kaumhöbar
2 sehrschwach hörbar
3 schwach hörbar
4 ausreichendhörbar

5 ziemlich gut hörbar
6 guthöbar
7 mäBig stark hörbar
8 stark hörbar
9 sehr stark hörbar

ABKÜRZUNGEN:

Auch der CB-Funk kennt eine «Fachsprache», die mit vielen Fachwörtern durchsetzt ist, die z. B. aus dem Amateurfunk und dem professionellen Funkverkehr entlehnt sind. Sie dieren zumeist der schllen und eindeutigen Nachrichten-übermittlung auch in solchen Fällen, in denen die Übertragung schwierig bzw. gestört ist. Nachfolgend eine Auflistung gebrauchlicher Abkürzungen und ihre Bedeutung, wie sie meistens im CB-Funk verwendet werden:

Brea Momentitte,itte warten,mochtemitsprechen
Cheerio Aufwiederhoren
CQ allgemeinerAnruf
CL : Ende des Funkverkehrs, Station wird abgeschafft
DX Funkverbindung über große Entfernung
Fading : Signal schwankt
Hl Ichlache
Mike Mikrofon
Mull Storungen
Negative : habenichtverstanden,nein
OK verstanden,richtig,in Ordnung
Roger : Ich habe verstanden, alles einwandfrei empfangen
Skip Funkrufname
Standby : Auf Empfang bleiden
Stereo Zwei Stationen sendeng gleichzeitig
TM :Femsehstorungen
UFB : ganz ausgezeichnet, sehr gut

W : vielse,sehr,sehrviele

W : Wetter, Temperature

YL Fräulein, Frau, weiblicher CB-Funker

55 vielErfolg,allesGute

73 Grube

88 : Liebe und Kusse (als herzlichen GruB an eine YL)

99 Verschinde! Räume den Kanal.

Q-GRUPPEN:

Beim CB-Funkverkehr werden sehr früig Abkürzungen verwendet. Viele von ihren wurden aus dem international verbindlichen O-Code übernommen, der auch im Seefunk oder im Amateurfunk Anwendung findet. Mit diesen Drei Buchstaben-Kürzeln lassen sich schnell Informationen vermittelt. Daalanders «CB-Neulinge» mitunter diese Abkürzungen nicht kennen, haben wir die gebrachtegen einmal zusammengestellt und ihre Bedeutung im CB-Funk auf der nachsten Seite erlautert:

GRA : Mein Stationsname ist...
QRG : Frequenz, Betriebskanal
QRL Beschäftigung, Arbeitsplatz
QRM Störung durch andere Stationen
QRN : Atmospheric Störungen
QRP : Arbeitsen mit geringer Leistung
QRT : Endes Funkverkehrs
QRU Es liegen keine weiteren Nachrichten mehr vor.
QRV : Sende-undempfangsbereit
QRX : Unterbrechung des Funkverkehrs, Pause,itte warten
QRZ : Sie werden gerufen, Anruf von einer bestimmten Station
QSB : Schwankungen der Feldstarke, Schwund, Fading
QSL : Empfangsbestätigung
QSO : Funkverbindung, Geschäch über Funk
QSP Vermittlung zweier Stationen für eine dritte
GST : Durchsage an alle
QSY : Frequenzwechsel, Kanalwechsel
QTH Standort

FREQUENCY TABLES CB-KANÄLE UND IHRE FREQUENZEN TABLEAU DES FREQUENCES TABLA DE FRECUENCIES

N° du canal N° Canal Channel Kanal	Fréquences Frecuencia Frequency Frequenzens	N° du canal N° Canal Channel Kanal	Fréquences Frecuencia Frequency Frequenzens
1	26,965 MHz	21	27,215 MHz
2	26,975 MHz	22	27,225 MHz
3	26,985 MHz	23	27,255 MHz
4	27,005 MHz	24	27,235 MHz
5	27,015 MHz	25	27,245 MHz
6	27,025 MHz	26	27,265 MHz
7	27,035 MHz	27	27,275 MHz
8	27,055 MHz	28	27,285 MHz
9	27,065 MHz	29	27,295 MHz
10	27,075 MHz	30	27,305 MHz
11	27,085 MHz	31	27,315 MHz
12	27,105 MHz	32	27,325 MHz
13	27,115 MHz	33	27,335 MHz
14	27,125 MHz	34	27,345 MHz
15	27,135 MHz	35	27,355 MHz
16	27,155 MHz	36	27,365 MHz
17	27,165 MHz	37	27,375 MHz
18	27,175 MHz	38	27,385 MHz
19	27,185 MHz	39	27,395 MHz
20	27,205 MHz	40	27,405 MHz

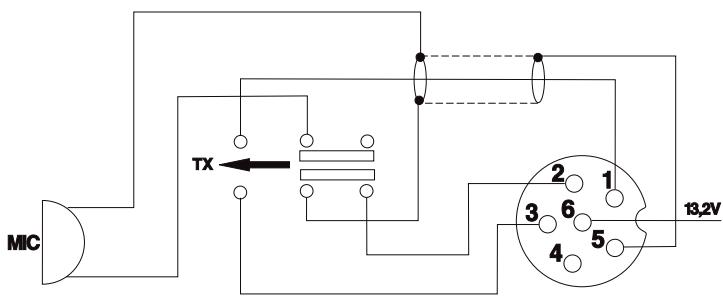

PRISE MICRO6 BROCHES
CONEXIONDELMICRO6PINS
6-PINMICROPHONEPLUG
BELEGUNGDERMIKRO-FONBUCHSE(sechspolig)

1	Modulation	Modulación	Modulation	Modulation
2	RX	RX	RX	RX
3	TX	TX	TX	TX
4	-	-	-	-
5	Masse	Masa	Ground	Masse
6	Alimentation	Alimentación	Power Supply	Stromversorgung

Déclaration de CONFORMITE

CERTIFICATE OF CONFORMITY

ECLARACION DE CONFORMIDA KONFORMITÄTSERKLÄRUNG

Nous, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 - 34540 Balaruc - FRANCE,
We, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 - 34540 Balaruc - FRANCE,
Nosotros, GROUPE PRESIDENT ELECTRONICS, Route de Sète BP100-34540 Balaruc-France,
Wir, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 - 34540 Balaruc - FRANCE,

Déclarons, sous notre seule responsabilité que l'émetteur-recepteur de radiocommunication CB, Declare, on our own responsibility that the CB radio-communication transceiver, declares, bajo{nuestra responsabilitad,que el radioteléfono CB 27, Erklär, auf eigene Verantwortung daß der CB Funk Sender-Empfänger,

Marque / Brand / Marca / Marke : PRESIDENT

Länder mit besonderen Beschränkungen (Lizenz ^1 / Register ^2 / nur Kanal 4 bis 12^3 )

AT

BE

DK

FI

FR

DE

GR

IE

IT

LU

NL

PT

ES

SE

GB

IS

NO

CH

Licence1

➀

➁

➂

➁

➀

➀

➀

➀

Register2

➁

AM

➁

➂

➁

➀

➀

➀

AM only channels 4 to 123

➂

BLU/SSB

➀

➂

➂

➂

➀

➂

➀

Länder in denen die nationale Regelungen ein Sendeleistung zulassen die hoher ist als die von der harmonierte Norm festgelegte Toleranz, angezeigt in 4. Paragraph der Vorrede der harmonierten Norm EN 300 433.

AT

BE

DK

FI

FR

DE

GR

IE

IT

LU

NL

PT

ES

SE

GB

IS

NO

CH

4W AM

✓

✓

12W pep BLU

✓

✓

1

Groupe

PRESIDENT

ELECTRONICS

SIEGE SOCIAL/HEAD OFFICE - FRANCE - Route de SèteBP 100 - 34540 BALARUC

Site Internet : http://www.president-electronics.com

E-mail : [e-mail]

0276/05-01
