BEDIENUNGSANLEITUNG INFINITY PRO KIDDY
- Einleitung 3
- Eignung 3
- Allgemeine Sicherheitshinweise 4
- Einbau in das Fahrzeug 6
4.1 Sitzplatzauswahl 6
4.2 Einstellungen 6
4.2.1 Hoheneinstellung des Sitzkissens 6
4.2.2 Kopfstutzeneinstellung 8
4.2.3 Einstellung der Liegestellung 9 - Sichern des Kindes in der Sitz-/Liegeposition 10
- Entfernen des Bezuges 12
6.1 Abziehen des Rückenlehenbezuges 12
6.2 Abziehen des Sitzbezuges 12
6.3 Abziehen des Kopfstützenbezuges 13
6.4 Fangkorperbezug / Spielfiguren 13
6.5 Aufziehen des Bezuges 13 - Pflegehinweise 13
7.1 Reinigung des Bezuges 13
7.2 Reinigung der Spielfiguren 14
7.3 Reinigung der Kunststoffeile 14 - Verhalten nach einem Unfall 14
- Garantie 14
Bedienungsanleitung kiddy infinity pro
1. Einleitung
Wir freiuen uns, dass Sie sich bei der Wahl eines Kinderrückhaltesystems mit Fangkorper für den kiddy infinity pro entschieden haben.
Der kiddy infinity pro ist ein weiteres, innovatives Produkt innerhalb unserer neuen Pro-Linien-Serie. Durch das besonderssnergieableitende Material honeycomb bietet es die großsmögliche Sicherheit beim Front- sowie beim Seitenaufprall.
Für den umfassenden Schutz Ihr's Kindes muss der kiddy infinity pro unbedingt so verwendet werden, wie es in dieser Anleitung beschrieben ist.
2. Eignung
Der kiddy infinity pro ist gemäß der aktuellsten Version der Zulassungsmorm ECE44-04 geprüft und zugelassen worden. Er erhielt die Bauartgenehmigung für die Klasse „universal". Das bedeutet, dass er in allen Fahrzeugtypen auf jedem Platz mit 3-Punkt-Fahrzeuggurt gemäß ECE 16 oder vergleichbaren Normen verwendet werden darf.
Das Kinderrückhaltesystem kiddy infinity pro ist geeignet für die Gewichtsklasse I, das heißt für Kinder mit einem Körpergewicht von 9 - 18 kg (ca. 9 Monate bis ca. 4 Jahre).
Für Kinder mit einem Körpergewicht von ca. 9 – 13 kg (das entspricht etwas einem Alter von ca. 9 bis ca. 18 Monaten) muss das dazugehörige Sitzkissen verwendet werden (siehe Punkt 4.2.1).
Richten Sie sich bei der Verwendung im Fahrzeug nach den Empfehlungen des Benutzerhandbuches Ihres Fahrzeugherstellers oder kontaktieren Sie ihre Vertragswerkstatt.
3. Allgemeine Sicherheitshinweise
Lesen Sie die Gebrauchsanleitung vor dem ersten Einbau des Kinderrückhaltesystems sorgfältig durch. Eine falsche Benutzung kann für Ihr Kind lebensgefährlich sein.
Viele Verletzungen, verursacht durch Gedankenlosigkeit, sind kein zu vermeiden.
Das Kinderrückhaltesystem muss stets mit dem dazugehörigen Fangkorper benutzt werden.
Verwenden Sie das dazugehörige Sitzkissen für Kinder mit einem Körpergewicht von 9 - ca. 13 kg. Die Sitzposition (Schutz) wurde sich sonst bei einem Unfall verschlechtern.
Überprüfen Sie vor jeder Fahrt, ob das Kinderrückhaltesystem optimal zur Körpergroße des Kindes eingestellt ist. Nehmen Sie keine Einstellungen während der Fahrt vor.
Stellen Sie sicher, dass alle Teile stets ordnungsgemäß eingerastet sind.
Sichern Sie das Kinderrückhaltesystem immer durch das fahrzeugie-gene 3-Punkt-Gurt-System.
Stellen Sie safer, dass keine Teile des Kinderrückhaltesystems in Türen oder verstelltbaren Sitzen eingeklemmt werden.
Achten Sie vor allem bei Vans und Caravans darauf, dass das Kinderrückhaltesystem im Falle einer Rettung durch Dritte möglichst an einem leicht zugänglichen Platz eingebaut ist.
Verwenden Sie das Kinderrückhaltesystem ausschließlich für die angegebene Gewichtsklasse I bis max. 18 kg.
Der Gurtarfniemals locker am Fangkorper anliegen. Bei einem Unfall sind die Belastungen um ein Vielfaches hoher als bei einem straffen Gurt.itte achten Sie auf die korrekte Lage des Fahrzeuggurtschlosses.
Lassen Sie Ihr Kind nie unbeaufsichtigt im Kinderrückhaltesystem.
Legen Sie keine schweren Gegenstände auf die Hutablage, sie konnten bei einem Unfall zu gefährlichen Geschossen werden.
Wenn Sie das Kinderrückhaltesystem ohne Kind im Auto mitführren, sichern Sie es stets in der vorgeschreibenben Weise mit dem 3-Punkt-Gurt des Fahrzeuges.
Es ist unzulässig an Kinderrückhaltesystemen irgendwelche Änderungen vorzunehmen. Die Schutzwirkung kann dadurch aufgehobenzw. eingeschränkt werden. Bei auftretenden Schwierigkeiten wenden Sie sichitte an ihren Fachhändler oder direkt an den Hersteller.
Schützen Sie das Kinderrückhaltesystem vor direkter Sonneneinstrahlung, es konnte sich unangenehm aufheizen.
Gonnen Sie Ihr dem Kind bei längeren Fahrten Pausen und achen Sie darauf, dass Ihr Kind nicht zur Fahrbahn hin unbeaufsichtigt aus dem Fahrzeug steigt. Benutzen Sie immer, falls vorhanden, die Kindersicherung in den PKW-Türen.
Stellen Sie sicher, dass das Kinderrückhaltesystem gemäß dieser Anleitung im Fahrzeug eingebaut wurde.
Verwenden Sie das Kinderrückhaltesystem nicht weiter, wenn Teile nach einem Unfall (Unfallgeschwindigkeit länger als 10 km/h) oder durch andere Einwirkungen beschädigt wurden oder sich gelöst haben.
Das Kinderrückhaltesystemarf nur auf Plätzen mit 3-Punkt-Gurt gemäß ECE 16 oder vergleichbaren Normen verwendet werden.
Esarf nur der vom Hersteller vorgeschriebene Gurtpfad benutzt werden.
4. Einbau in das Fahrzeug
4.1 Sitzplatzauswahl
Bitte informieren Sie sich grundsätzlich über die Verwendung von Kinderrückhaltesystemen im Betriebshandbuch Ihres Fahrzeuges.
Das Kinderrückhaltesystem kiddy infinity pro kann in Fahrzeugen auf jedem Platz eingebaut werden, der über ein 3-Punkt-Gurtsystem verfügbar.
Der kiddy infinity pro kann ebenfalls auf rückwärts gerichteten Autositzen, die mit einem 3-Punkt-Gurtsystem ausgerüstet sind, benutzt werden.
Falls der Einbau durch eine Kopfstütze befindert wird, muss diese in der obersten Stellung verwendet werden.
Durch die bewegliche Rückenlehne des kiddy infinity pro ist gewährleistet, dass diese an der Autositzrückenlehne anliegt. Positionieren Sie verstellbare Rückenlehen des Fahrzeuges entsprechend.
4.2 Einstellungen
4.2.1 Höheneinstellung des Sitzkissens
Der kiddy infinity pro verfügt über ein Sitzkissen, welches die Grüßenanpassung zwischen dem ca. 9 und ca. 18 monatigem Kind (9 kg und ca.13 kg) durch eine Sitzhöhenveränderung gewährleistet.
Das Sitzkissen lasst sich mehrstufig an die Grübe Ihr's Kindes anpassen.
Gehen Sie beim Einstellen des Sitzkissens folgendermaßen vor:
Stufe A: ca. 9-13 Monate; Sitzkissen zusammengeklappt (Abb.2)
Abb.1
Abb.2
Stufe B: ca. 13 - 18 Monate; Sitzkissen auseinanderergeklappt (Abb.4)
Abb.3
Abb.4
Stufe C: ca. 18 Monate - 4 Jahre; Verwendung ohne Sitzkissen (Abb.6)
Abb.5
Abb.6
Um die richtige Sitzpositionseinstellung durch das Sitzkissen zu erreichen, müssen Sie stets auch die verstellbare Kopfstütze richtig positionieren.
4.2.2 Kopfstützeneinstellung
Der kiddy infinity pro bietet durch seine hohenverstellbare Kopfstütze eine individuelle Anpassung an die Grüße Ihr's Kindes.
Die Kopfstütze kann in 5 Stufen an die Grüße des Kindes angepasst werden.
falsch, zu niedrig
richtig
falsch, zu hoch
Die richtige Sitzpositionseinstellung ist erreicht, wenn der Kopf des Kindes im mittleren Bereich der Kopfstütze liegt.
Abb.7
Betätigten Sie den gelben Höhenverstellgriff an der Rückseite der Kopfstütze, indem Sieihn nicht nach außen ziehen und die Kopfstütze damit gleichzeitig nach oben oder unten verschiben, je nach gewünschter Höhe (Abb. 7).
Rasten Sie nach der Höhenverstellung die Kopfstütze in der nachstliegenden Verrastung wieder ein.
Prüfen Sie nach der Betätigung von verstelltbaren Teilen des kiddy immer die sichere Verrastung durch leichtes Ziehen an dem verstellen Teil.
4.2.3 Einstellung der Liegestellung
Abb.8
Der kiddy infinity pro ist mit einer Liegestellung ausgestattet, die vor allem bei längeren Fahrten ein bequemes und sicheres Sitzen gewährleistet.
Um die Liegeposition einzustellen, öffnen Sie zuerst das Fahrzeugeigene Gurtsystem. Ziehen Sie den kiddy infinity pro soweit nach vorne, dass der schwarze Stützbügel, der sich an der Rückseite der Sitzschale befindet, nach hinten aufgeklappt werden kann (Abb. 8). Schieber den kiddy infinity pro danach gegen die Ruckenlehne des Fahrzeugsitzes.
Abb.9
Der Stützbügel muss im aufgeklapten Zustand an der Ruckenlehne des Fahrzeugsitzes anliegen. Er verhindert das Verrutschen des Sitzes nach hinten (Abb. 9).
Die Ruckenlehne des kiddy infinity pro kann danach in die Liegestellung geschwenkt werden. Die Liegestellung ist dann erreicht, wenn die Ruckenlehne des Kindersitzes an der Fahrzeugsitzlehne anliegt (Abb. 9).
Stellen Sie die Liegeposition nie während
der Fahrt ein. Stoppen Sie hierzu Ihr Fahrzeug. Öffnen Sie den Fahrzeuggurt, verändern Sie die Position des Stützbügels und der Rückenlehne und sichern Sie danach Ihr Kind (das Kinderrückhaltesystem) neu.
Zur Sicherung des Kindes in der Liegestellung gehen Sieitte wie in Punkt 5 beschrieben vor.
5. Sichern des Kindes in der Sitz-/Liegeposition
Abb.10
Der kidd infinity pro wird mit dem 3-Punkt-Fahrzeuggurt an der Gurtführung des Fangkörpers gesichert (Abb. 10).
Ihr kiddy infinity pro damit ausschließlich mit dem dazugehörigen Fangkorper benutzt werden.
Abb.11
Nachdem das Kind Platz genommen hat, schieben Sie den Fangkorper in die Führungsschlitze am Sitzteil (Abb. 11).
Schieben Sie den Fangkorper soweit, dass er eng am Bauch des Kindes anliegt.
Abb.12
Ziehen Sie danach den 3-Punkt-Sicherheitsgurt des Fahrzeuges sowie it heraus, dass er um ihren kiddy herumgefuhrt und direkt in das fahrzeugeigene Gurtschlosseingerastet werden kann (Abb. 12).
Achten Sie hierbei darauf, dass die Gurtzunge mit einem deutlichen "Klicken" einrastet und fest sitzt.
Abb.13
Falls Ihr kiddy Fangkorper über Spielfigu- ren verfügt, sollen den diese zum einfacheren Angurten uber den Fangkorper gelegt werden (Abb. 13).
Abb.14

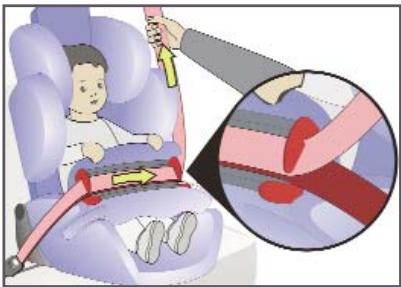

Fadeln Sie danach den Beckengurt in die roten Gurtklemmer des Fangkorpers ein. Straffen Sie anschließend den Beckengurt (Abb. 14). Hierbei muss der Fangkorper eng am Bauch Ihres Kindes anliegen.
Abb.15
Fadeln Sie danach den Schultergurt in die Gurtklemmer ein (Abb. 15).
Achten Sie darauf, dass die Gurte flach und nicht verdrecht überinander liegen.
Straffen Sie ebenfalls den Schultergurt in Richtung der Aufrollautomatik (Abb. 15).
Abb.16
Nachdem das Gurtsystem gestrafft wurde, ist es notwendig, den korrekten Sitz sowie die Klemmwirkung des Gurtes in den Gurtklemmern noch einmal zu überprüfen.
Überzeugen Sie sich vor der Fahrt, dass Becken- und Schultergurt korrekt am Fangkorper anliegen, straff sitzen und nicht verdreht sind.
Die Gurte müssen flach über dem Gurtführungsbereich des Fangkörpers liegen (Abb.16).
Überprüfen Sie den Gurtverlauf regelmäßig.
6. Entfernen des Bezuges
Verwenden Sie ihren kiddy niemals ohne den Originalbezug. Der Bezug ist Teil des Sicherheitskonzepts.
6.1. Abziehen des Ruckenlehnenbezuges
Öffnen Sie den Bezug an der Rückseite der Ruckenlehne oben im Schulterbereich. Schieben Sie anschließend die Kopfstütze in die unterste Stellung. Ziehen Sie die Ösen von den beiden Haken oben an der Ruckenlehne. Ziehen Sie den Bezug von hinten nach vorn von den Schulterstützen ab.
6.2 Abziehen des Sitzbezuges
Lösen Sie beide Gummibänder an der Unterseite der Sitzschale. Öffnen Sie danach den Verschluss an der Rückseite der Sitzschale. Ziehen Sie die Lasche zwischen Rückenlehne und Sitzschale nach oben. Entfern den Sitzschalenbezug von hinteren nach vorn über die Sitzschale.
6.3 Abziehen des Kopfstützenbezuges
Lösen Sie beide Verschlusslaschen an der Rückseite des Kopfstützenbezuges und klappen Sie diese nach vorn. Lösen Sie den Bezug um den gelben Höhenverstellgriff an der Rückseite der Kopfstütze. Ziehen Sie den Kopfstützenbezug von hinteren nach vorn über die Kopfstütze ab.
6.4 Fangkorperbezug / Spielfiguren
Der Fangkorperbezugarfndnabgezogenwerden.WendenSie sich bei Beschädigungen des Fangkorpers oder an dessen Bezug an den zuständigen Fachhandler oder direkt an den Hersteller.
Die Spielfiguren können durch Lösen der Druckknöpfe der Befestigungskor del abgenommen werden.
6.5 Aufziehen des Bezuges
Gehen Sie beim Aufziehen des Bezuges in umgekehrter Reihenfolge wie beim Abziehen des Bezuges vor (siehe 6.1. - 6.3).
7. Pflegehinweise
7.1 Reinigung des Bezuges
Die Bezüge sind ein wesentlicher Bestandteil des Sicherheitskonzeptes. Verwenden Sie dazu nur die Originalbezüge vom Hersteller. Wenn Sie Ersatzbezüge benötigen, können Sie diese beim Fachhändler bestellen. Der Bezug und die abnehmbare Befestigungskordel der Spielfiguren (6.4) sind bei 30 Grad im Schonwaschgang waschbar. Er darf nicht geschleudert oder im Wäschetrockner getrocknet werden.
7.2 Reinigung der Spielfiguren
Die Spielfiguren können mit einem feuchten Tuch gereinigt werden. Verwenden Sie auf keinen Fall chemische Reinigungsmittel.
7.3 Reinigung der Kunststoffeile
Die Kunststoffe können mit einem milden Reiniger oder mit einem feuchten Tuch gereinigt werden.
Verwenden Sie auf keinen Fall scharfe Reinigungsmittel (z.B. Lösungsmittel).
8. Verhalten nach einem Unfall
Nach einem Unfall, bei dem die Geschwindigkeit größter als 10km / h ist, muss das Kinderrückhaltesystem unbedingt vom Hersteller auf eventuelle Beschädigungen hin überprüft und gegebenenfalls ausgetauscht werden.
Senden Sie ihren kiddy mit dem amtlichen Polizeibericht an den Hersteller und Sie erhalten einen gleichwertigen neuen Sitz.
9. Garantie
Für den kiddy infinity pro leisten wir eine Garantie für Fabrikations- oder Materialfehler von 2 Jahren. Die Garantiezeit beginnnt am Tage des Kaufes.
Grundlage der Reklamation ist der Kaufbeleg.
Die Garantieleistung beschrankt sich auf die Kinderrückhaltesysteme, die sachgemäß behandelt wurden und in sauberem und ordentlichem Zustand zurückgesandt werden.
Die Garantie erstreckt sich nicht auf:
- natürliche Abnutzungsscheinungen und Schäden durch übermäßig Beanspruchung
- Schäden durch ungeeignete oder unsachgemäße Verwendung
Stoffe: Alle unsere Stoffe erfüllen hohe Anforderungen in Bezug auf Farbbeständigkeit gegen UV-Strahlung. Dennoch bleichen alle Stoffe aus, wenn sie der UV-Bestrahlung ausgesetzt sind. Hierbei handelt es sich um keinen Materialfehler, sondern um normale Verschleißerscheinungen, für die keine Garantie übernommen wird.
Im Garantiefall wenden Sie sich unverzüglich an ihren Fachhändler.
Contents
Beschermt u de kiddy infinity pro gegen direct zonlicht, deutsche zoudaardoor onaangenaam verhit{kunnen raken.
Kiddy GmbH
Schaumbergstr. 8
D-95032 Hof / Saale
Phone: 0049 (0)9281 / 7080-0
Fax: 0049 (0)9281 / 7080 -21
E-mail: info@kiddy.de
Website: www.kiddy.de
