BEDIENUNGSANLEITUNG ENERGY KIDDY

DEU Bedienungsanleitung

Allgemeine Sicherheitshinweise 4

Einstellungen 6 Höheneinstellung des Sitzkissens 6 Kopfstützeneinstellung 7 Einstellung der Liegestellung 7

Einbau in das Fahrzeug 8 Sitzplatzauswahl und -einstellung 8 Sichern des Kindes in der Sitz-/Liegeposition 9 Entfernen des Bezuges Abziehen des Kopfstützenbezuges Abziehen des Rückenlehnenbezuges Abziehen des Sitzbezuges Fangkörperbezug / Spielfiguren Aufziehen des Bezuges

Pflegehinweise 11 Reinigung des Bezuges 11 Reinigung der Kunststoffteile 12

Verhalten nach einem Unfall 12

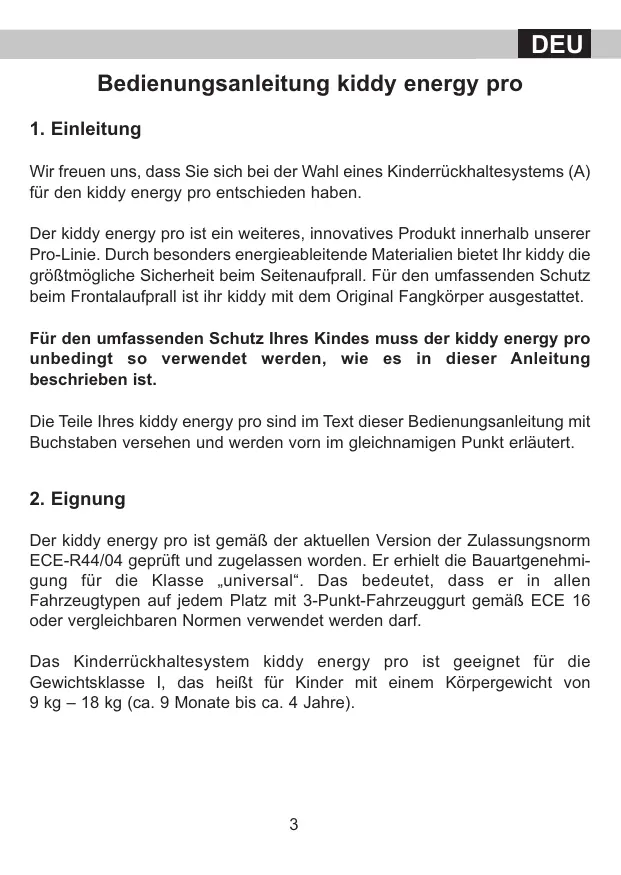

Bedienungsanleitung kiddy energy pro

Wir freuen uns, dass Sie sich bei der Wahl eines Kinderrückhaltesystems (A) für den kiddy energy pro entschieden haben. Der kiddy energy pro ist ein weiteres, innovatives Produkt innerhalb unserer Pro-Linie. Durch besonders energieableitende Materialien bietet Ihr kiddy die größtmögliche Sicherheit beim Seitenaufprall. Für den umfassenden Schutz beim Frontalaufprall ist ihr kiddy mit dem Original Fangkörper ausgestattet.

Für den umfassenden Schutz Ihres Kindes muss der kiddy energy pro unbedingt so verwendet werden, wie es in dieser Anleitung beschrieben ist.

Die Teile Ihres kiddy energy pro sind im Text dieser Bedienungsanleitung mit Buchstaben versehen und werden vorn im gleichnamigen Punkt erläutert.

Der kiddy energy pro ist gemäß der aktuellen Version der Zulassungsnorm ECE-R44/04 geprüft und zugelassen worden. Er erhielt die Bauartgenehmigung für die Klasse „universal“. Das bedeutet, dass er in allen Fahrzeugtypen auf jedem Platz mit 3-Punkt-Fahrzeuggurt gemäß ECE 16 oder vergleichbaren Normen verwendet werden darf.

Das Kinderrückhaltesystem kiddy energy pro ist geeignet für die Gewichtsklasse I, das heißt für Kinder mit einem Körpergewicht von 9 kg – 18 kg (ca. 9 Monate bis ca. 4 Jahre).

3. Allgemeine Sicherheitshinweise

DEU Lesen Sie die Gebrauchsanleitung vor dem ersten Einbau des Kinderrückhaltesystems sorgfältig durch. Eine falsche Benutzung kann für Ihr Kind lebensgefährlich sein.

Verletzungen, verursacht durch Gedankenlosigkeit, sind leicht zu vermeiden. Das Kinderrückhaltesystem (A) muss stets mit dem dazugehörigen Fangkörper (O) benutzt werden.

Verwenden Sie das dazugehörige Sitzkissen (F) für Kinder mit einem Körpergewicht von 9 – ca. 13 kg. Die Sitzposition (Schutz) würde sich sonst bei einem Unfall verschlechtern.

Überprüfen Sie vor jeder Fahrt, ob das Kinderrückhaltesystem (A) optimal zur Körpergröße des Kindes eingestellt ist. Nehmen Sie keine Einstellungen während der Fahrt vor.

Stellen Sie sicher, dass alle Teile stets ordnungsgemäß eingerastet sind.

Sichern Sie das Kinderrückhaltesystem (A) immer durch das fahrzeugeigene 3-Punkt-Gurt-System. Stellen Sie sicher, dass keine Teile des Kinderrückhaltesystems (A) in Türen oder verstellbaren Sitzen eingeklemmt werden.

Achten Sie vor allem bei Vans und Caravans darauf, dass das Kinderrückhaltesystem (A) im Falle einer Rettung durch Dritte möglichst an einem leicht zugänglichen Platz eingebaut ist.

Verwenden Sie das Kinderrückhaltesystem (A) ausschließlich für die angegebene Gewichtsklasse I bis max. 18 kg. 4

DEU Der Gurt darf niemals locker am Fangkörper (O) anliegen. Bei einem Unfall sind die Belastungen um ein Vielfaches höher als bei einem straffen Gurt. Bitte achten Sie auf die korrekte Lage des Fahrzeuggurtschlosses. Lassen Sie Ihr Kind nie unbeaufsichtigt im Kinderrückhaltesystem (A).

Legen Sie keine schweren Gegenstände auf die Hutablage, sie könnten bei einem Unfall zu gefährlichen Geschossen werden.

Wenn Sie das Kinderrückhaltesystem (A) ohne Kind im Auto mitführen, sichern Sie es stets in der vorgeschriebenen Weise mit dem 3-Punkt-Gurt des Fahrzeuges.

Es ist unzulässig an Kinderrückhaltesystemen (A) irgendwelche Änderungen vorzunehmen. Die Schutzwirkung kann dadurch aufgehoben bzw. eingeschränkt werden. Bei auftretenden Schwierigkeiten wenden Sie sich bitte an Ihren Fachhändler oder direkt an den Hersteller. Schützen Sie das Kinderrückhaltesystem (A) vor direkter Sonneneinstrahlung, es könnte sich unangenehm aufheizen.

Gönnen Sie Ihrem Kind bei längeren Fahrten Pausen und achten Sie darauf, dass Ihr Kind nicht zur Fahrbahn hin unbeaufsichtigt aus dem Fahrzeug steigt. Benutzen Sie immer, falls vorhanden, die Kindersicherung in den PKW-Türen.

Verwenden Sie das Kinderrückhaltesystem (A) nicht weiter, wenn Teile nach einem Unfall (Unfallgeschwindigkeit größer als 10 km/h) oder durch andere Einwirkungen beschädigt wurden oder sich gelöst haben. Das Kinderrückhaltesystem (A) darf nur auf Plätzen mit 3-Punkt-Gurt gemäß ECE 16 oder vergleichbaren Normen verwendet werden. 5

DEU Es darf nur der vom Hersteller vorgeschriebene Gurtpfad benutzt werden.

4.1 Höheneinstellung des Sitzkissens

Der kiddy energy pro verfügt über ein Sitzkissen (F), welches die Größenanpassung zwischen dem ca. 9 und ca. 18 monatigem Kind (9 kg und ca.13 kg) durch eine Sitzhöhenveränderung gewährleistet.

Das Sitzkissen (F) lässt sich mehrstufig an die Größe Ihres Kindes anpassen. Stufe A:

9 – 11 kg (ca. 9 - ca. 13 Monate); Sitzkissen zusammengeklappt (Abb. 1 + 2)

Stufe B: 11 – 13 kg (ca. 13 Monate - ca. 18 Monate); Sitzkissen auseinander geklappt (Abb. 3 + 4)

Stufe C: ab 13 kg (ca. 18 Monate - ca. 4 Jahre); ohne Sitzkissen (Abb. 5 + 6)

Das Sitzkissen (F) muss stets befestigt werden, führen Sie hierzu das Befesti-gungsband (L) durch die Belüftungsöffnungen (M) an der Rückenlehne (C) hindurch (Abb. 7) und schließen Sie die beiden Befestigungsknöpfe (N).

Um die richtige Sitzpositionseinstellung durch das Sitzkissen (F) zu erreichen, müssen Sie stets auch die verstellbare Kopfstütze (B) richtig positionieren.

4.2 Kopfstützeneinstellung

Der kiddy energy pro bietet durch seine höhenverstellbare Kopfstütze (B) eine individuelle Anpassung an die Größe Ihres Kindes.

Die Kopfstütze (B) kann mehrstufig an die Größe des Kindes angepasst werden.

Die richtige Kopfstützeneinstellung ist erreicht, wenn die Schläfe des Kindes im Bereich der engsten Stelle der Kopfstütze (B) liegt (Abb. 9).

Zum Einstellen der Kopfstütze (B) betätigen Sie den Höhenverstellgriff (J) an der Rückseite der Kopfstütze (B), indem Sie ihn leicht nach außen ziehen und die Kopfstütze (B) danach nach oben oder unten verschieben, je nach gewünschter Höhe (Abb. 10). 4.3 Einstellung der Liegeposition

Der kiddy energy pro ist mit einer Liegeposition ausgestattet, die vor allem bei längeren Fahrten ein bequemes und sicheres Sitzen gewährleistet.

Um die Liegeposition einzustellen, öffnen Sie gegebenenfalls zuerst das fahrzeugeigene Gurtsystem. Ziehen Sie den kiddy energy pro soweit nach vorne, dass der Liegebügel (D), der sich an der Rückseite des Sitzes befindet, nach hinten aufgeklappt werden kann (Abb. 11).

Schieben Sie Ihren kiddy danach gegen die Rückenlehne des Fahrzeugsitzes. Der Liegebügel (D) muss im aufgeklappten Zustand flach an der Rückenlehne des Fahrzeugsitzes anliegen. Er verhindert das Verrutschen des Sitzes nach hinten (Abb. 12). 7

DEU Die Rückenlehne (C) des kiddy energy pro schwenkt automatisch in die Liegestellung. Die Liegestellung ist dann erreicht, wenn die Kopfstütze (B) des Kindersitzes an der Fahrzeugsitzlehne anliegt (Abb. 12). Stellen Sie die Liegeposition nie während der Fahrt ein. Stoppen Sie hierzu Ihr Fahrzeug. Öffnen Sie den Fahrzeuggurt, verändern Sie die Position des Liegebügels (D) und der Rückenlehne (C) und sichern Sie danach Ihr Kind (das Kinderrückhaltesystem) mit dem Fahrzeuggurt neu.

Zur Sicherung des Kindes in der Liegestellung gehen Sie bitte wie in Punkt 5.2 beschrieben vor.

5. Einbau in das Fahrzeug

5.1 Sitzplatzauswahl und -einstellung

Bitte informieren Sie sich grundsätzlich über die Verwendung von Kinderrückhaltesystemen (A) im Betriebshandbuch Ihres Fahrzeuges.

Das Kinderrückhaltesystem (A) kiddy energy pro kann in Fahrzeugen auf jedem Platz eingebaut werden, der über ein 3-Punkt-Gurtsystem (Becken- & Schultergurt) verfügt (Abb. 13). Der kiddy energy pro kann ebenfalls auf rückwärts gerichteten Autositzen, die mit einem 3-Punkt-Gurtsystem ausgerüstet sind, benutzt werden (Abb. 13).

Wenn der Fahrzeughersteller Kinderrückhaltesysteme auf dem Beifahrersitz erlaubt, sollte dieser in die hinterste Stellung gebracht werden.

5.2 Sichern des Kindes in der Sitz-/Liegeposition

DEU Positionieren Sie ihren kiddy wie in Punkt 5.1 beschrieben auf dem Fahrzeugsitz.

Vergewissern Sie sich, ob das Sitzkissen (F) und die Kopfstütze (B) entsprechend der Körpergröße bzw. des Körpergewichts Ihres Kindes eingestellt ist (Punkt 4).

Der kiddy energy pro wird mit dem 3-Punkt-Fahrzeuggurt an den Fangkörpergurtführungen (Q) gesichert (Abb. 14).

Setzen Sie Ihr Kind in den Sitz, achten Sie darauf, dass das Gesäß des Kindes an der Rückenlehne (C) anliegt.

Schieben Sie den Fangkörper (O) in die Fangkörperführungen (G) am Sitzteil (Abb. 15).

Schieben Sie den Fangkörper (O) soweit, dass er am Bauch des Kindes anliegt.

Ziehen Sie danach den 3-Punkt-Sicherheitsgurt des Fahrzeuges soweit heraus, dass er um Ihren kiddy herumführt und direkt in das fahrzeugeigene Gurtschloss eingerastet werden kann (Abb. 16). Achten Sie hierbei darauf, dass die Gurtzunge mit einem deutlichen “Klicken” einrastet und fest sitzt.

Falls Ihr Original kiddy Fangkörper (O) über Spielfiguren verfügt, sollten diese zum einfacheren Angurten über den Fangkörper (O) gelegt werden (Abb. 17). Fädeln Sie danach den Beckengurt in die roten Fangkörpergurtführungen (Q) des ein. 9

DEU Straffen Sie anschließend den Beckengurt (Abb. 18). Hierbei muss der Fangkörper (O) am Bauch Ihres Kindes anliegen. Fädeln Sie danach den Schultergurt in die Fangkörpergurtführungen (Q) ein (Abb. 19).

Achten Sie darauf, dass die Gurte flach und nicht verdreht übereinander liegen. Straffen Sie den Schultergurt (Abb. 19).

Überzeugen Sie sich vor der Fahrt, dass Becken- und Schultergurt korrekt am Fangkörper (O) anliegen, straff sitzen und nicht verdreht sind. Die Gurte müssen flach über dem Gurtführungsbereich des Fangkörpers liegen (Abb. 19 + 20). Überprüfen Sie den Gurtverlauf regelmäßig.

6. Entfernen des Bezuges

Verwenden Sie Ihren kiddy niemals ohne den Originalbezug. Der Bezug ist Teil des Sicherheitskonzeptes.

6.1 Abziehen des Kopfstützenbezuges

Lösen Sie beide Verschlusslaschen an der Rückseite des Kopfstützenbezuges und klappen Sie diese nach vorn. Lösen Sie den Bezug um den Höhenverstellgriff (J) an der Rückseite der Kopfstütze. Ziehen Sie den Kopfstützenbezug von hinten nach vorn von der Kopfstütze (B) ab. 6.2 Abziehen des Rückenlehnenbezuges

Öffnen Sie die Bezugslaschen an der Rückseite der Rückenlehne. Schieben Sie anschließend die Kopfstütze (B) in die oberste Stellung. Ziehen Sie den Bezug von hinten nach vorn von den Schulterstützen ab. 10

6.3 Abziehen des Sitzbezuges

Öffnen Sie die beiden Verschlüsse unter dem Sitz (E). Ziehen Sie die Lasche zwischen Rückenlehne (C) und Sitz (E) nach oben hindurch. Nun ziehen Sie den Sitzbezug von Klettbändern in den Fangkörperführungen (G) ab und entfernen Sie den Sitzbezug. 6.4 Fangkörperbezug / Spielfiguren

Der Fangkörperbezug darf nicht abgezogen werden. Wenden Sie sich bei Beschädigungen des Fangkörpers (O) oder an dessen Bezug an den zuständigen Fachhändler oder direkt an den Hersteller.

Die Spielfiguren können durch Lösen der Druckknöpfe der Befestigungskordel abgenommen werden. 6.5 Aufziehen des Bezuges

Gehen Sie beim Aufziehen des Bezuges in umgekehrter Reihenfolge wie beim Abziehen des Bezuges vor (siehe 6.1. – 6.3).

7.1 Reinigung des Bezuges

Die Bezüge sind ein wesentlicher Bestandteil des Sicherheitskonzeptes. Verwenden Sie daher nur die Originalbezüge vom Hersteller. Wenn Sie Ersatzbezüge benötigen, können Sie diese beim Fachhändler bestellen. Der Bezug und die abnehmbare Befestigungskordel der Spielfiguren (6.4) sind bei 30 Grad im Schonwaschgang waschbar. Er darf nicht geschleudert oder im Wäschetrockner getrocknet werden. 11

7.2 Reinigung der Kunststoffteile

DEU Die Kunststoffteile können mit einem milden Reiniger oder mit einem feuchten Tuch gereinigt werden. Verwenden Sie auf keinen Fall scharfe Reinigungsmittel (z.B. Lösungsmittel).

8. Verhalten nach einem Unfall

Nach einem Unfall, bei dem die Geschwindigkeit größer als 10 km/h ist, muss das Kinderrückhaltesystem unbedingt vom Hersteller auf eventuelle Beschädigungen hin überprüft und gegebenenfalls ausgetauscht werden.

Für den kiddy energy pro leisten wir eine Garantie für Fabrikations- oder Materialfehler von 2 Jahren. Die Garantiezeit beginnt am Tage des Kaufes. Grundlage der Reklamation ist der Kaufbeleg.

Die Garantieleistung beschränkt sich auf die Kinderrückhaltesysteme, die sachgemäß behandelt wurden und in sauberem und ordentlichem Zustand zurückgesandt werden. Die Garantie erstreckt sich nicht auf:

- natürliche Abnutzungserscheinungen und Schäden durch übermäßige Beanspruchung - Schäden durch ungeeignete oder unsachgemäße Verwendung

DEU Stoffe: Alle unsere Stoffe erfüllen hohe Anforderungen in Bezug auf Farbbeständigkeit gegen UV-Strahlung. Dennoch bleichen alle Stoffe aus, wenn sie der UV-Bestrahlung ausgesetzt sind. Hierbei handelt es sich um keinen Materialfehler, sondern um normale Verschleißerscheinungen, für die keine Garantie übernommen wird. Im Garantiefall wenden Sie sich unverzüglich an Ihren Fachhändler.

Das kiddy Team wünscht Ihnen und Ihrem Kind eine allzeit gute und sichere Fahrt.
