| Produkttyp | Plattenspieler |
| Marke | THORENS |
| Modell | TD 309 |
| Abmessungen (B x H x T) | 470 x 125 x 430 mm |
| Gewicht | 6,5 kg |
| Stromversorgung | Netzteil 12 V DC/AC, min. 6 W; Verbrauch im Stand < 0,5 W |
| Betrieb | Manuell (kein automatischer Stopp) |
| Antrieb | Innenflachriemen |
| Motor | DC-Motor mit elektronischer Regelung |
| Drehzahlen | 33 1/3 und 45 U/min; Regelung ±5% |
| Plattenteller | Quarzglas, 12 Zoll (30,5 cm), 2,3 kg |
| Tonarm | Thorens TP 92; effektive Länge 232,8 mm; fester Winkel 23,6°; dynamische Masse ca. 18 g |
| Tonabnehmer | AT-95 B (vorinstalliert, Abstand 12,5 mm) |
| Overhang | Am Headshell einstellbar ±2,5 mm; zusätzlich ±3 mm und Azimut ±5° am hinteren Ende |
| Auflagekraft | Empfohlen 18-20 mN (1,8-2,0 g) für TP 92 / AT-95 B |
| Antiskating | Mit integriertem Magneten, per Schraube einstellbar |
| VTA-Einstellung | Möglich durch Heben/Senken des Arms (Kontermutter 22 mm und Einstellschraube) |
| Phono-Eingang | Erfordert Phono-Vorverstärker, falls Verstärker ohne Phono-Eingang (Thorens MM 001 oder MM 005) |
| Enthaltenes Zubehör | Antriebsriemen, Glasteller, Filzmatte, Ausgleichsgewichte, Gegengewicht, Netzteil, Cinch-Kabel, Erdungskabel, 17 cm-Adapter, Armwaage, Wasserwaage |
| Pflege | Riemen mit Glasreiniger oder Alkohol reinigen; Riemen nach einigen Jahren ersetzen |
| Sicherheitshinweise | Chassis nicht öffnen; nicht Regen oder Feuchtigkeit aussetzen |
| Allgemeine Informationen | Hergestellt in Deutschland; Produktregistrierung auf thorens.de/register; Kundendienst über thorens.com |
Häufig gestellte Fragen - TD 309 THORENS
Benutzerfragen zu TD 309 THORENS
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Plattenspieler kostenlos im PDF-Format! Finden Sie Ihr Handbuch TD 309 - THORENS und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TD 309 von der Marke THORENS.
BEDIENUNGSANLEITUNG TD 309 THORENS
SICHERHEITSHINWEISE 6
AUSPACKEN 7
AUFSTELLUNG UND MONTAGE 8
LAUFWERKSEINSTELLUNGEN 11
ANSCHLUSS 12
TONARM UND TONABNEHMERSYSTEM 14
AUFLAGEKRAFT 15
ANTISKATINGKRAFT 16
WEITERE TONARMEINSTELLUNGEN 17
BETRIEB DES PLATTENSPIELERS 19
TECHNISCHE DATEN 20
SERVICEINFORMATIONEN 21
Table of Contents

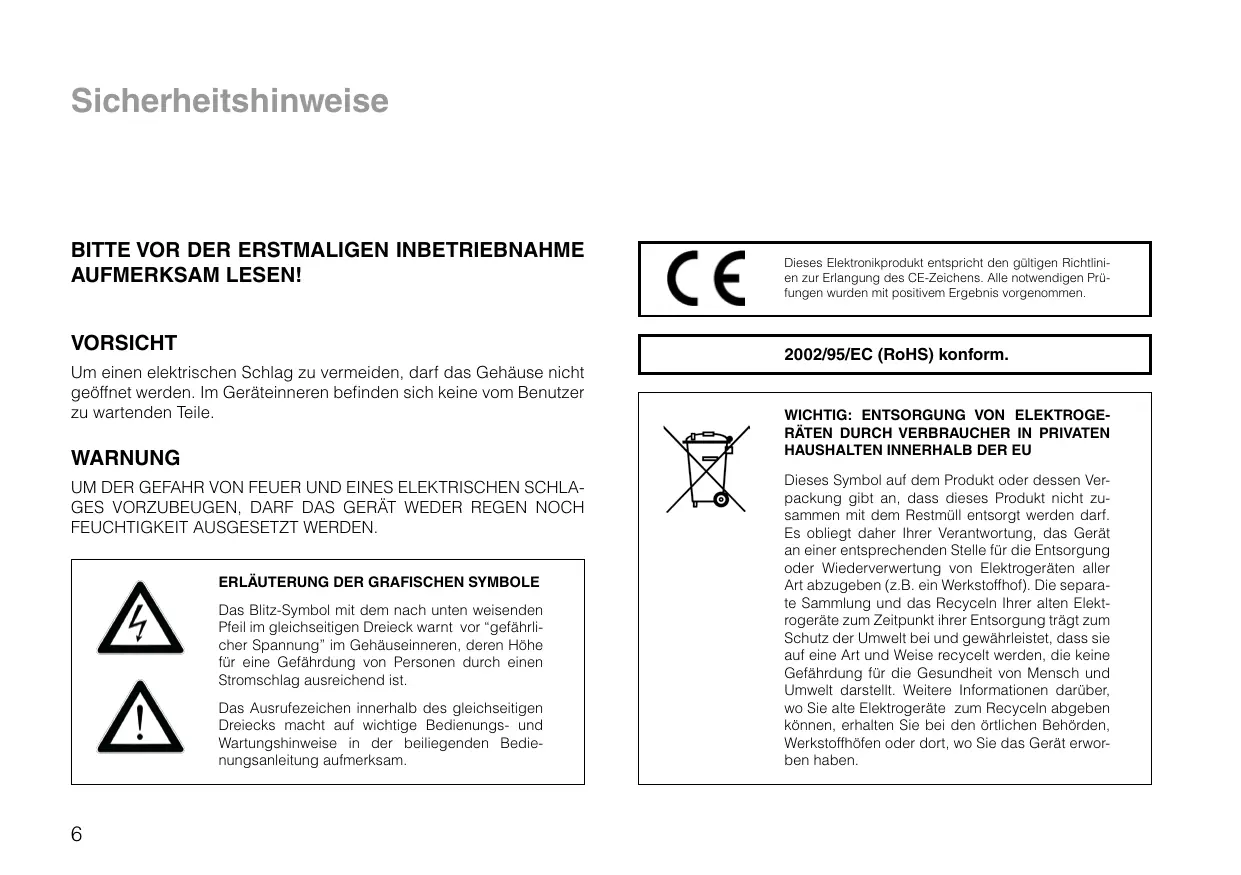

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile.
WARNUNG
UM DER GEFAHR VON FEUER UND EINES ELEKTRISCHEN SCHLAGES VORZUBEUGEN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.
ERLÄUTERUNG DER GRAFISCHEN SYMBOLE
Das Blitz-Symbol mit dem nach unten weisenden Pfeil im gleichseitigen Dreieck warnt vor "gefährlicher Spannung" im Gehäuseinneren, deren Höhe für eine Gefährdung von Personen durch einen Stromschlag ausreichend ist.
Das Ausrufezeichen innerhalb des gleichseitigen Dreiecks macht auf wichtige Bedienungs- und Wartungshinweise in der beiliegenden Bedienungsanleitung aufmerksam.
Dieses Elektronikprodukt entspricht den gültigen Richtlinien zur Erlangung des CE-Zeichens. Alle notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen.
2002/95/EC (RoHS) konform.
WICHTIG: ENTSORGUNG VON ELEKTROGERÄTEN DURCH VERBRAUCHER IN PRIVATEN HAUSHALTEN INNERHALB DER EU
Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass dieses Produkt nicht zusammen mit dem Restmüll entsorgt werden darf. Es obliegt daher Ihrer Verantwortung, das Gerät an einer entsprechenden Stelle für die Entsorgung oder Wiederverwertung von Elektrogeräten aller Art abzugeben (z.B. ein Werkstoffhof). Die separate Sammlung und das Recyceln Ihrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung trägt zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise recycelt werden, die keine Gefährdung für die Gesundheit von Mensch und Umwelt darstellt. Weitere Informationen darüber, wo Sie alte Elektrogeräte zum Recyceln abgeben können, erhalten Sie bei den örtlichen Behörden, Werkstoffhöfen oder dort, wo Sie das Gerät erworben haben.
Auspacken
Nehmen Sie das Gerät und die mitgelieferten Einzelteile vorsichtig aus der Verpackung und prüfen Sie den Lieferumfang auf Vollständigkeit:
1 x Chassis mit Subteller und Tonarm
1 x Thorens Antriebsriemen
1 x Plattenteller
1 x Filzmatte
1 x Balance-Gewicht
1 x Tonarmgegengewicht
1 x Steckernetzteil mit Netzkabel
1 x Cinchkabel
1 x Erdungslitze
1 x Adapter für 17 cm Schallplatten
1 x Tonarmwaage
1 x Wasserwaage (Libelle)
Bitte bewahren Sie die Verpackung auf, falls das Gerät einmal zum Transport verpackt werden muss und transportieren Sie den Plattenspieler stets mit eingedrehten Transportsicherungsschrauben!

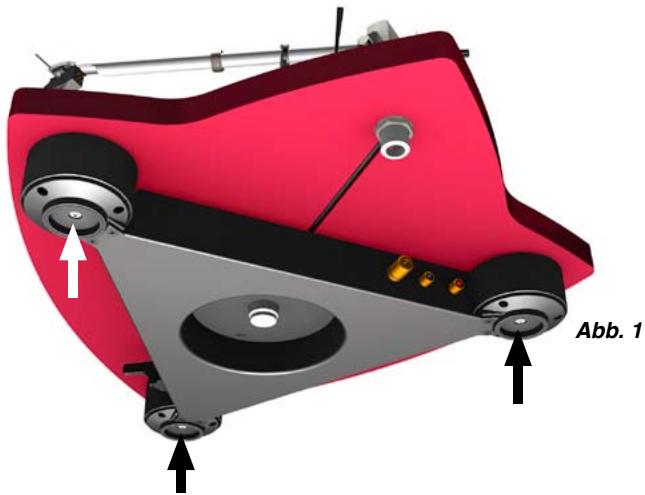

Vor Aufstellung des Plattenspielers müssen zunächst die drei zentralen Transportsicherungsschrauben in den Subchassisfüßen entfernt werden. → Abb. 1
Der Federmechanismus in den Füßen ist bereits ab Werk eingestellt und muss nur bei Gewichtsänderungen (z.B. durch Stabilizer oder besondere Plattentellerauflagen) nachjustiert werden. → Seite 11
Aufstellung und Montage
Stellen Sie den Plattenspieler auf eine waagrechte und stabile Unterlage. Verwenden Sie die mitgelieferte Wasserwaage zur Kontrolle, ggf. können Sie die Subchassisfüße nachjustieren. → Seite 11
Thorens Plattenspieler sind relativ unempfindlich gegenüber Erschütterungen. Dennoch stellen diese ein generelles Problem bei der Plattenwiedergabe mit hochwertigen Tonabnehmern dar. Wählen Sie deshalb ein möglichst stabiles Möbelstück zur Aufstellung und vermeiden Sie die Nähe zu Lautsprechern.
Leider reicht dies in älteren Häusern mit Holzbalkendecken bisweilen nicht aus. In der Regel hilft hier allerdings die Aufstellung des Plattenspielers auf einer Konsole, die mit geeigneten Konsolenträgern an einer tragenden Zimmerwand befestigt wird.
Achten Sie bei der Aufstellung Ihres neuen Plattenspielers darauf, einen Mindestabstand zu anderen elektronischen Geräten (z.B. Verstärker, Reciever oder CD-Spieler) einzuhalten, da es sonst zu magnetischen Einstrahlungen auf das Tonabnehmersystem kommen kann, welche sich durch Brummstörungen in der Wiedergabe äußern. Dies gilt auch für das Anschlusskabel, dass den Plattenspieler mit dem Verstärker verbindet.
Magnetische Störungen kann man leicht ermitteln und beseitigen, indem man Aufstellung und Position der Geräte zueinander verändert.
Aufstellung und Montage

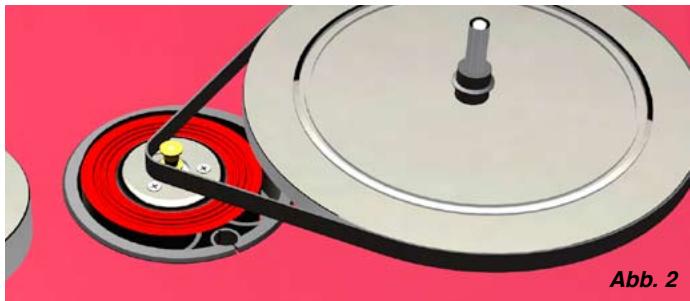

Legen Sie nun den Antriebsriemen um den Subteller und die Riemenscheibe des Motors. → Abb. 2
Vermeiden Sie Öl- oder Fettspuren auf Antriebsriemen, Riemenscheibe und Subteller. Falls notwendig können Sie diese Teile mit Glasreiniger oder reinem Alkohol und einem nicht fasernden Tuch reinigen.
Die Riemenspannung ist von Werk aus korrekt eingestellt. Bei Bedarf (z.B. um alterungsbedingte Spannungsverluste des Riemens auszugleichen) kann diese nachjustiert werden. Lösen Sie hierzu die Klemmschraube der exzentrischen Motorenhalterung und verdrehen sie diese feinfühlig. → Abb. 3
Wenn die Riemenspannung verändert wurde, muss die Drehzahl neu eingestellt werden. → Seite 11
Sie sollten den Antriebsriemen nach einigen Jahren ersetzen. Original Thorens Ersatzriemen erhalten Sie bei allen Thorens Händlern oder Vertrieben.
Aufstellung und Montage

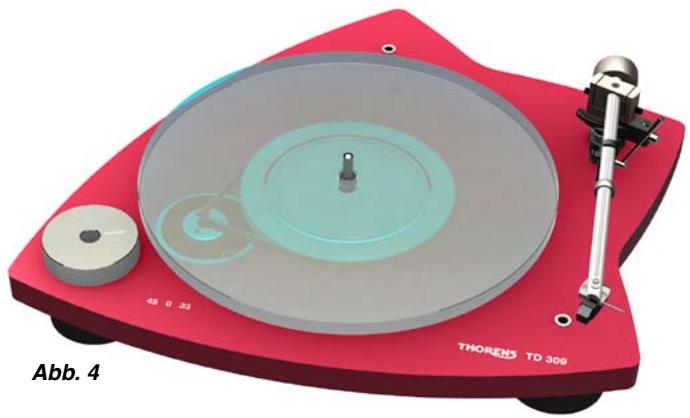

Der gläserne Plattenteller wird mit der mattierten Seite nach unten auf dem Subteller platziert → Abb. 4
Legen Sie anschließend die Filzmatte auf den Platten-teller. Die Filzmatte dient als Unterlage beim Abspielen, sie ist weich und rutschhemmend und bewahrt Ihre Schallplatten vor erhöhter Abnutzung.
Platzieren Sie das Balancegewicht mittig zum vorderen linken Subchassisfuß (Standardposition). Das Balancegewicht kann zur Feineinstellung verschoben werden. Bewerten Sie die Änderungen hierbei subjektiv durch Hörproben. → Abb. 5
Der Plattenspieler ist nun beinahe vollständig montiert, Sie müssen nur noch das Tonarmgewicht am Tonarm anbringen. → Seite 14
Laufwerkseinstellungen

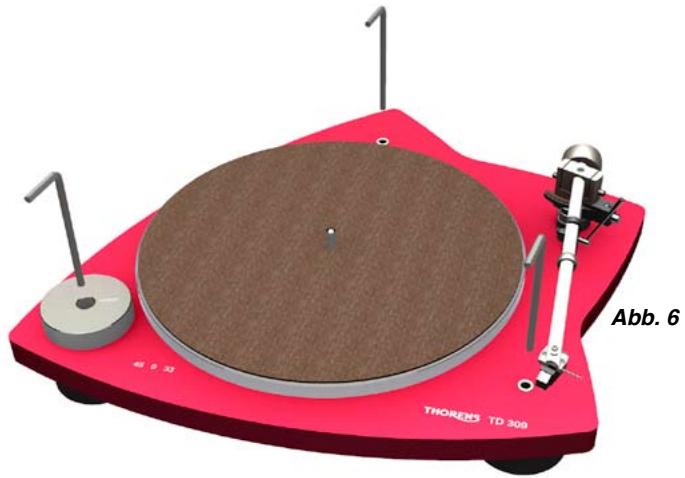

Die drei Subchassisfüße können von oben mithilfe eines Inbusschlüssels SW 5 justiert werden (→ Abb. 6). Der Überstand an der Position X (→ Abb. 7) sollte an jedem Fuß 2 mm betragen.
Die Subchassisfüße sind ab Werk eingestellt. Sie sollten nachjustiert werden, wenn das Gewicht des Laufwerks erhöht wird (z.B. durch Stabilizer oder andere schwere Auflagen) oder das Laufwerk auf einer nicht ganz waagerechten Unterlage aufgestellt wird.

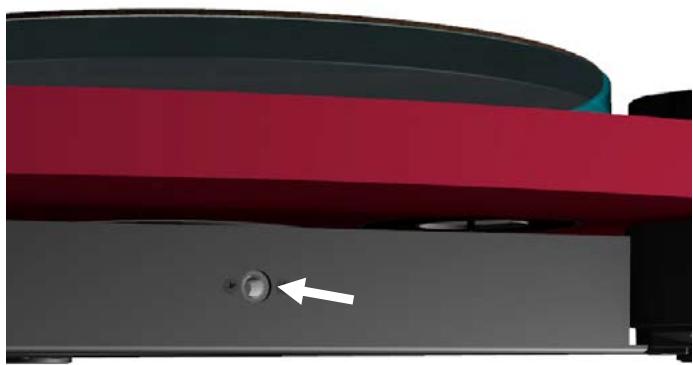

Eine Justage der Drehzahl kann mithilfe der Einstellschrauben neben dem Schalter vorgenommen werden (jeweils entgegengesetzt zum Schalter). → Abb. 7
Die Drehzahlen sind ab Werk voreingestellt. Jede Änderung sollte mithilfe einer Meßschallplatte oder einer stroboskopischen Meßeinrichtung kontrolliert werden.
Siehe hierzu auch „Riemenspannung“ → Seite 9
Dem Plattenspieler liegt ein Universalsteckernetzteil bei, welches an allen gängigen Netzspannungen verwendet werden kann.
Verbinden Sie zunächst den Niederspannungsstecker des Steckernetzteils mit der entsprechenden Buchse am Plattenspieler und stecken Sie das Netzteil anschließend in die Netzsteckdose. → Abb. 8
Um den Plattenspieler an anderen Netzspannungen als der angegebenen zu betreiben, benötigen Sie ggf. einen Adapter für den Netzstecker. Ihr Thorens Händler oder Vertrieb hilft Ihnen gerne weiter.
Verwenden Sie das mitgelieferte Cinchkabel um den Plattenspieler mit dem (Phono-)Eingang Ihres Verstärkers zu verbinden. Achten Sie hierbei auf die richtige Polung der Anschlüsse. → Abb. 9
Schallplatten sind nach RIAA-Norm verzerrt aufgenomen, Plattenspieler benötigen daher immer einen speziellen Entzerrvorverstärker. Sofern Ihr Verstärker über keinen Phono-Eingang verfügt, müssen Sie einen zusätzlichen Phonovorverstärker wie den Thorens MM 001 oder MM 005 zwischen Plattenspieler und Verstärker schalten. Ihr Thorens Händler oder Vertrieb hilft Ihnen gerne weiter.

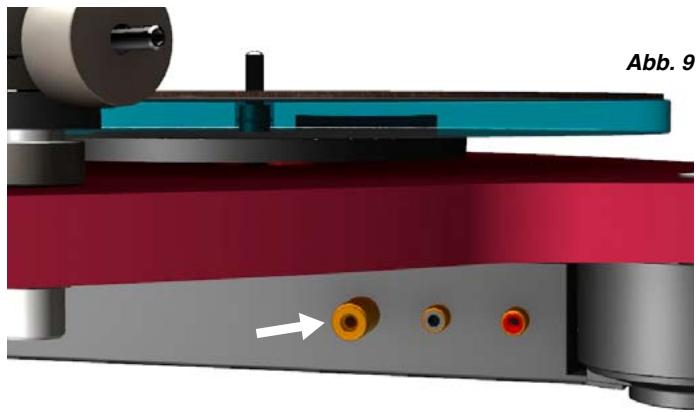

Die separate Erdungslitze stellt die Erd- bzw. Masseverbindung her. Verbinden Sie diese mit der Masseschraube an Plattenspieler ( Abb. 9, siehe Pfeil) und Verstärker. Besitzt Ihr Verstärker keine Masseschraube, so können Sie das Kabel auch am Außenrand einer nicht verwendeten Eingangsbuchse anklemmen.
Ein Brummgeräusch in den Lautsprechern, dessen Laustärke sich mit dem Lautstärkeregler beeinflussen lässt, kann ein Zeichen für eine fehlerhafte Erdverbindung sein. Zunächst sollte untersucht werden, ob die Masseverbindung einen sicheren Kontakt aufweist und die Litze ggf. an einer anderen Stelle befestigt werden.
Tonarm und Tonabnehmersystem
Ihr neuer Thorens TD 309 wird mit vorinstalliertem Tonarm TP 92 und dem Tonabnehmersystem AT-95 B geliefert. → Abb. 10
Sämtliche Einstellungen wurden bereits im Werk vorgenommen. Lediglich das Tonarmgewicht ist zum Transport entfernt. Drehen Sie dieses bei Montage des Plattenspielers von hinten auf den Tonarm und stellen Sie anschließend die Auflagekraft ein. → Seite 15
Am Tonarm TP 92 können nahezu alle auf dem Markt befindlichen Tonabnehmer mit einem Abstand der Befestigungslöcher von 12,5mm ( 12 ) montiert werden.
Zum Anschluss des Tonabnehmersystems werden die vier farblich gekennzeichneten Anschlußlitzen auf die entsprechenden Anschluß-Stifte des Tonabnehmers geschoben.
Verbinden Sie nach folgendem Schema, falls der Ton-abnehmer keine Farbkennung aufweist:
R rechter Kanal (Signal) → rot
G rechter Kanal (Masse) → grün
L linker Kanal (Signal) → weiß
G linker Kanal (Masse) → blau

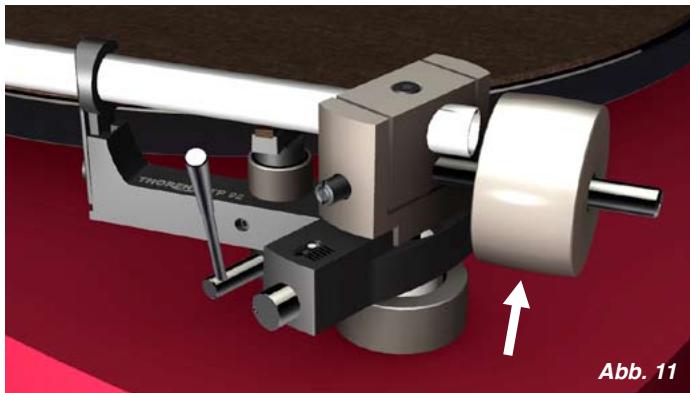

Die Einstellung der Auflagekraft erfolgt durch drehen des Tonarmgewichts (→Abb. 11). Je weiter das Gewicht nach vorne zum Tonabnehmer hin gedreht wird desto größer wird die Auflagekraft.
Die korrekte Auflagekraft können Sie mit Hilfe der Tonarmwaage einstellen. Schwenken Sie hierzu den Tonarm bei abgesenktem Tonarmlift über den Plattenteller und senken Sie ihn vorsichtig ab, so dass die Nadel auf der Tonarmwaage aufliegt. Entfernen Sie dabei unbedingt die Schutzhaube des Tonabnehmers.
Gehen Sie äußerst vorsichtig vor, um die Nadel des Tonabnehmers nicht zu beschädigen!
Der empfohlene Wert der Auflagekraft für die Kombination TP 92 / AT-95 B beträgt 18 - 20 mN (entspricht einem Auflagegewicht von 1,8 - 2,0 g).

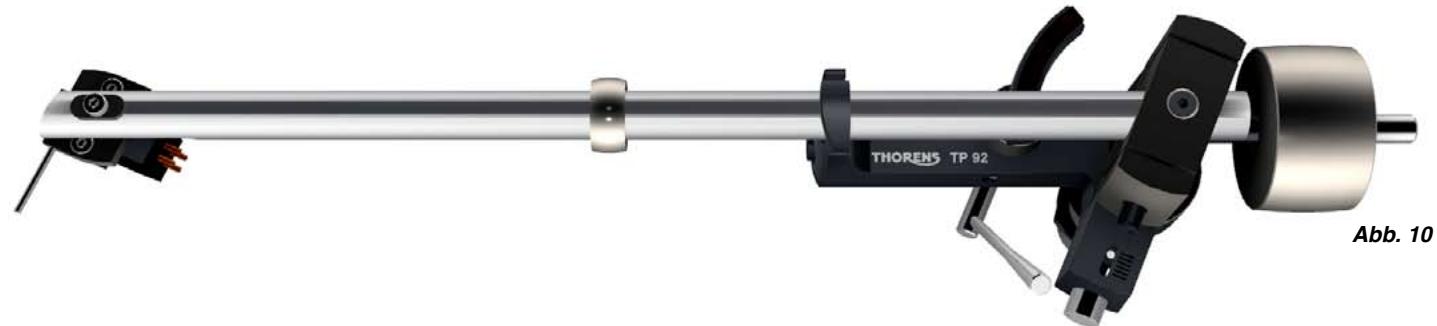

Das in der Mitte des Tonarmrohres angebrachte Ringgewicht (→ Seite 14, Abb. 10) darf nicht verschoben werden. Es handelt sich um einen Resonanzdämpfer, der nur exakt an dieser Position wirksam ist!
Antiskatingkraft
Durch Zusammenwirken der Reibungskraft der Plattenrillen mit den Lagerkräften am Tonabnehmer wird beim Abspielen einer Schallplatte eine Kraftkomponente erzeugt, die den Tonarm nach innen zieht: Die Skatingkraft. Zu ihrer Kompensation dient die Antiskatingkraft, welche beim Tonarm TP 92 durch einen eingebauten Magneten erzeugt wird.

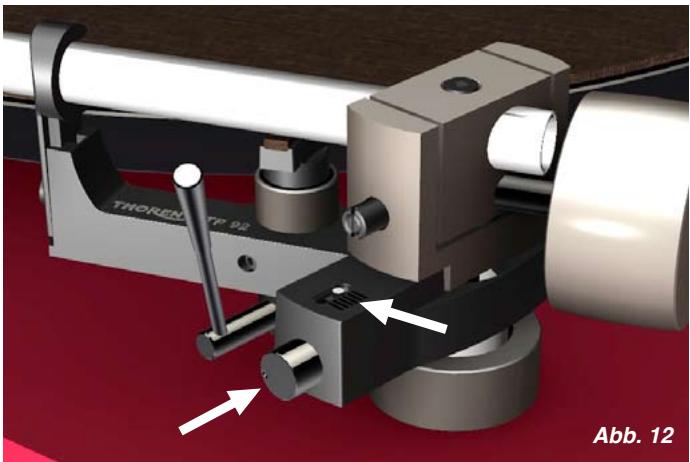

Die Antiskatingkraft ist bei Auslieferung voreingestellt, sie kann jedoch bei Bedarf über eine Stellschraube ( Abb. 12) angepasst werden.
Drehen Sie entgegen dem Uhrzeigersinn um die Kraft zu erhöhen und im Uhrzeigersinn um die Kraft zu verringern. Der weiße Punkt über der Stellschraube dient dabei der Anzeige der aktuellen Einstellung.
Die benötigte Antiskatingkraft ist vom verwendeten Tonabnehmer abhängig und sollte bei einem Wechsel mithilfe einer Meßschallplatte ermittelt werden.
Weitere Tonarmeinstellungen

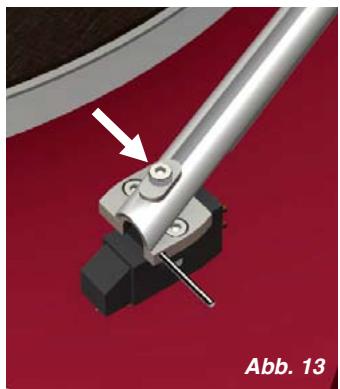

Der Überhang kann beim Wechseln des Tonabnehmers am Headshell um ±2,5 mm angepasst werden. Lösen Sie hierzu die Schraube oberhalb des Headshells und verschieben Sie dieses entsprechend. → Abb. 13
Am hinteren Ende des Tonarmrohrs kann der Überhang um weitere ±3 mm und der Azimuth um ±5° angepasst werden. Lösen Sie hierzu die Schraube oben am Lagerblock mit einem Inbusschlüssel SW 2 → Abb. 14
Um eine Änderung des VTA zu erreichen, muss die Tonarmhöhe verändert werden. → Seite 18
Die Schrauben dürfen nach der Anpassung nicht zu sehr festgezogen werden!
Weitere Tonarmeinstellungen

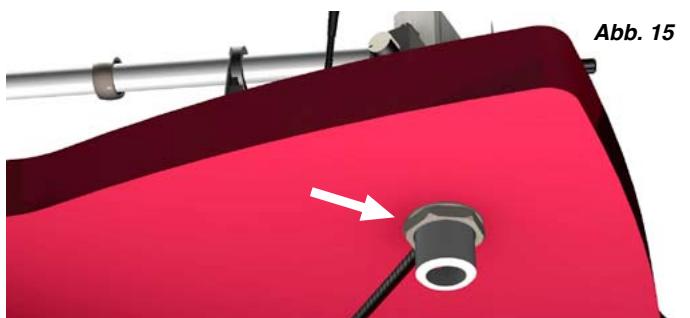

Änderungen des VTA können durch Anheben und Absenken des gesamten Tonarms vorgenommen werden. Lösen Sie hierzu die Kontermutter auf der Unterseite mit einem Maulschlüssel SW 22 und drehen Sie die Einstellmutter auf der Oberseite, bis die gewünschte Tonarmhöhe erreicht ist. → Abb. 15
Nach einer Änderung des VTA muss auch der Tonarm-lift nachjustiert werden. Hierzu benötigen Sie einen Inbusschlüssel SW 1,5. Lösen Sie die Arretierschraube des Lifts und verschieben Sie den gesamten Lift vorsichtig nach oben oder unten. → Abb. 16
Im Allgemeinen sollte das Tonarmrohr parallel zur Plattentelleroberfläche stehen. Kleine Veränderungen an VTA oder Tonarmlift haben große Auswirkungen. Überprüfen Sie nach jeder Änderung die Höhe des Tonabnehmers über der Schallplatte und ob die Liftbank den Tonarm beim Abspielen vollständig frei gibt (Abstand min. 1 mm).
Betrieb des Plattenspielers
Der Schalter zum Ein-/Ausschalten des Laufwerks befindet sich links vorne am Unterbau des Plattenspielers. Dieser Schalter dient auch zur Geschwindigkeitsauswahl. Es stehen zwei Geschwindigkeiten zur Verfügung, 33½ (Langspielplatten) und 45 U/min (kleine Schallplatten bzw. Singles). Befindet sich der Schalter in der Mittelposition, so ist das Laufwerk abgeschaltet. → Abb. 17
Zum Abspielen einer Platte wird der Plattenspieler zunächst mit der entsprechenden Geschwindigkeit gestartet. Dann wird der Tonarmlift ( Abb. 18) angehoben, hierzu muss der Hebel nach hinten oben bewegt werden. Nun wird der Tonabnehmer über der Einlaufrille oder über dem gewünschten Stück positioniert und anschließend mithilfe des Lifts auf die Platte abgesenkt.
Der Plattenspieler besitzt keine automatische Endabschaltung. Sobald die Auslaufrille erreicht ist, muss der Tonarm mittels Handlift von der Platte gehoben und der Plattenspieler manuell abgeschaltet werden.
| Funktion | manuell |
| Antrieb | Flachriemen (innenliegend) |
| Motor | elektronisch gesteuerter DC-Motor |
| Geschwindigkeiten | 33 13 , 45 U/min |
| Einstellbereich | ±5 % |
| Geschw.umschaltung | elektronisch |
| Plattenteller | 12" / 2,3 kg (Quarzglas) |
| Stromversorgung | Steckernetzteil 12 V DC/AC, min. 6 WStromaufnahme im abgeschalteten Zustand: max. 0,5 W |
| Abmessungen | 470 x 125 x 430 mm (B x H x T) |
| Gewicht | 6,5 kg |
| Tonarm | Thorens TP 92 |
| Effektive Länge | 232,8 mm (9,1") |
| Überhang | 17,8 mm (variabel) |
| Kröpfungswinkel | 23,6° (fest) |
| Dynamische Masse | ca. 18 g |
Technische Änderungen vorbehalten. Made in Germany.
Serviceinformationen
Bei Fragen zu Ihrem neuen Plattenspieler oder bei Problemen steht Ihnen Ihr Thorens Fachhändler oder Vertrieb gerne zur Verfügung. Ihren Thorens Vertriebspartner finden Sie auf → www.thorens.de oder Sie kontaktieren uns direkt:
→ www.thorens.de/kontakt
Registrieren Sie Ihr Produkt bei Thorens und erhalten Sie regelmäßig aktuelle Informationen und exklusive Angebote von Thorens. Verwenden Sie hierzu die beiliegende Registrierungskarte oder registrieren Sie Ihr Produkt online:
→ www.thorens.de/registrierung
