Type de produit	Platine vinyle
Marque	THORENS
Modèle	TD 309
Dimensions (L x H x P)	470 x 125 x 430 mm
Poids	6,5 kg
Alimentation	Bloc secteur 12 V DC/AC, min. 6 W ; consommation à l'arrêt < 0,5 W
Fonctionnement	Manuel (pas d'arrêt automatique)
Entraînement	Courroie plate intérieure
Moteur	Moteur DC à commande électronique
Vitesses de rotation	33 1/3 et 45 t/mn ; réglage ±5%
Plateau	Verre à quartz, 12 pouces (30,5 cm), 2,3 kg
Bras de lecture	Thorens TP 92 ; longueur effective 232,8 mm ; angle de coude 23,6° fixe ; masse dynamique env. 18 g
Cellule de lecture	AT-95 B (préinstallée, écartement 12,5 mm)
Porte-à-faux	Réglable sur le porte-cellule ±2,5 mm ; supplément ±3 mm et azimut ±5° à l'extrémité arrière
Force d'appui	Recommandée 18-20 mN (1,8-2,0 g) pour TP 92 / AT-95 B
Antiskating	À aimant intégré, réglable par vis
Réglage VTA	Possible par montée/descente du bras (contre-écrou 22 mm et écrou de réglage)
Entrée phono	Nécessite un préamplificateur phono si ampli sans entrée phono (Thorens MM 001 ou MM 005)
Accessoires inclus	Courroie d'entraînement, plateau verre, tapis feutre, masses d'équilibrage, contrepoids, bloc secteur, câble cinch, tresse de terre, adaptateur disque 17 cm, balance de bras, niveau à bulle
Entretien	Nettoyer la courroie avec produit vitre ou alcool ; remplacer la courroie après quelques années
Consignes de sécurité	Ne pas ouvrir le châssis ; ne pas exposer à la pluie ou à l'humidité
Informations générales	Fabriqué en Allemagne ; enregistrement produit sur thorens.de/register ; service après-vente via thorens.com

FOIRE AUX QUESTIONS - TD 309 THORENS

Comment installer la platine Thorens TD 309 ?

Installez la platine sur un support stable et horizontal. Utilisez le niveau à bulle pour vérifier l'horizontalité et ajustez avec les pieds du subchâssis si nécessaire. Retirez les trois vis de sécurité de transport avant la mise en service.

Comment régler la force d'appui du bras de lecture ?

Tournez le contrepoids du bras pour ajuster la force d'appui. Pour la cellule AT-95 B, la force recommandée est de 18-20 mN (1,8-2,0 g). Utilisez la balance de bras fournie pour mesurer la force correcte.

Comment changer la vitesse de rotation (33/45 tours) ?

Le commutateur Marche-Arrêt à l'avant gauche sert également à sélectionner la vitesse : position gauche pour 33⅓ t/mn, position droite pour 45 t/mn, position centrale pour arrêt.

Que faire si j'entends un bourdonnement (hum) dans les haut-parleurs ?

Vérifiez la mise à la terre : reliez la tresse de masse entre la vis de masse de la platine et l'amplificateur. Si l'amplificateur n'a pas de vis de masse, raccordez-la sur le bord extérieur d'une prise d'entrée non utilisée. Déplacez le point de contact si nécessaire.

Comment remplacer la courroie d'entraînement ?

Retirez le plateau en verre, puis enlevez l'ancienne courroie. Placez la nouvelle courroie autour du plateau et sur la poulie du moteur. Évitez les traces de graisse. La tension peut être ajustée en desserrant la vis du support excentrique du moteur.

Puis-je utiliser une cellule de lecture différente ?

Oui, le bras TP 92 accepte la plupart des cellules avec un écartement de fixation de 12,5 mm. Raccordez les cosses colorées selon le code : rouge (signal droit), vert (masse droit), blanc (signal gauche), bleu (masse gauche).

Comment régler l'antiskating ?

L'antiskating est intégré par aimant et réglable via une vis. Tournez dans le sens antihoraire pour augmenter la force, dans le sens horaire pour la réduire. Le point blanc sert de repère.

Pourquoi mon amplificateur n'a-t-il pas d'entrée phono ?

Les platines nécessitent un préamplificateur phono pour corriger la courbe RIAA. Si votre amplificateur n'a pas d'entrée phono, vous devez utiliser un préamplificateur externe comme le Thorens MM 001 ou MM 005 entre la platine et l'amplificateur.

Comment ajuster la hauteur du bras (VTA) ?

Desserrez le contre-écrou sous le châssis avec une clé de 22 mm, puis tournez l'écrou de réglage sur le dessus jusqu'à la hauteur souhaitée. Le tube du bras doit être parallèle au plateau. Après le réglage, réajustez le lève-bras avec une clé six pans de 1,5 mm.

Où trouver des pièces de rechange ou du service après-vente ?

Les courroies originales Thorens sont disponibles chez les distributeurs agréés. Pour toute question, consultez le site www.thorens.com ou enregistrez votre produit sur www.thorens.de/register pour recevoir des informations et offres exclusives.

MODE D'EMPLOI TD 309 THORENS

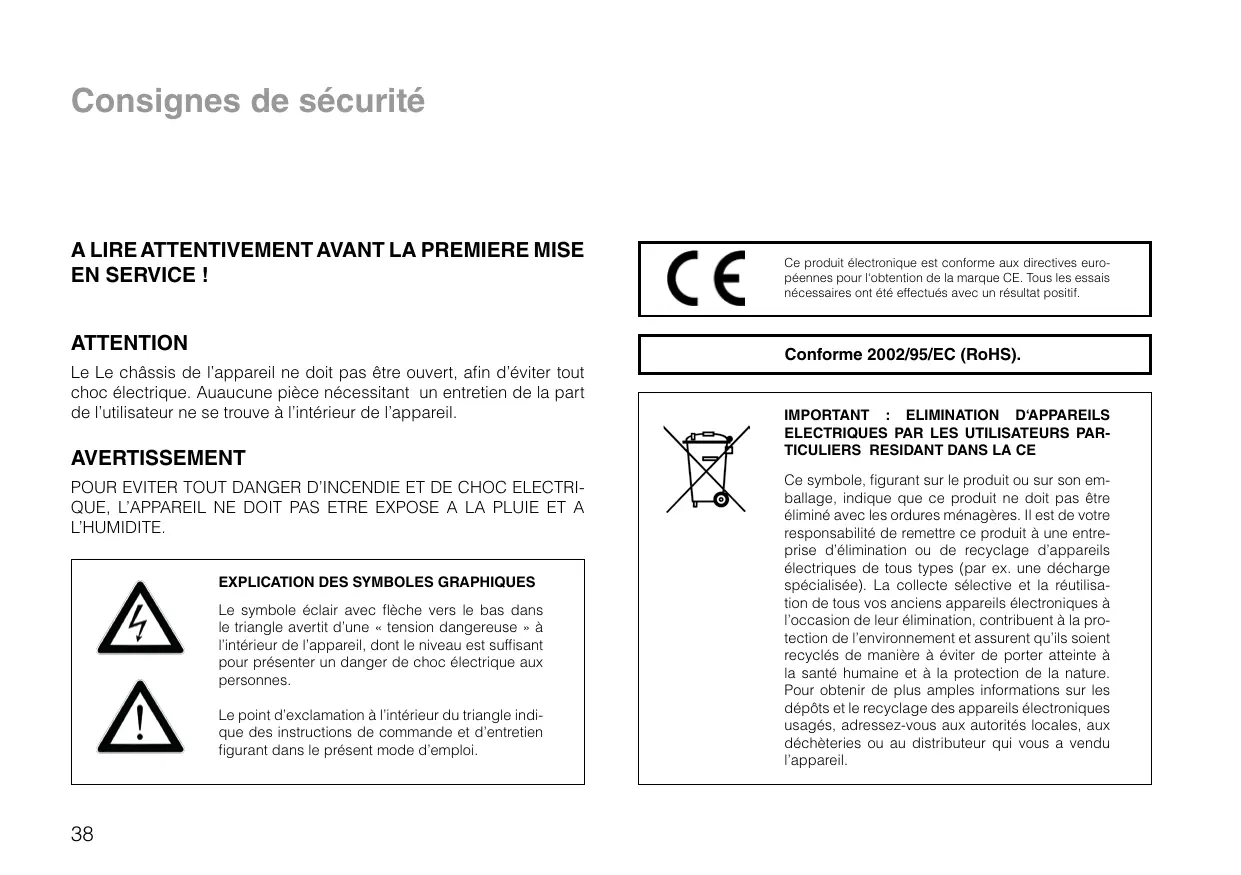

Consignes de sécurité

A LIRE ATTENTIVEMENT AVANT LA PREMIERE MISE EN SERVICE !

ATTENTION

Le Le châssis de l'appareil ne doit pas être ouvert, afin d'éviter tout choc électrique. Auaucune pièce nécessitant un entretien de la part de l'utilisateur ne se trouve à l'intérieur de l'appareil.

AVERTISSEMENT

POUR EVITER TOUT DANGER D'INCENDIE ET DE CHOC ELECTRIQUE, L'APPAREIL NE DOIT PAS ETRE EXPOSE A LA PLUIE ET A L'HUMIDITE.

EXPLICATION DES SYMBOLES GRAPHIQUES

Le symbole éclair avec flèche vers le bas dans le triangle avertit d'une « tension dangereuse » à l'intérieur de l'appareil, dont le niveau est suffisant pour présenter un danger de choc électrique aux personnes.

Le point d'exclamation à l'intérieur du triangle indique des instructions de commande et d'entretien figurant dans le présent mode d'emploi.

Ce produit électronique est conforme aux directives européennes pour l'obtention de la marque CE. Tous les essais nécessaires ont été effectués avec un résultat positif.

Conforme 2002/95/EC (RoHS).

IMPORTANT : ELIMINATION D'APPAREILS ELECTRIQUES PAR LES UTILISATEURS PARTICULIERS RESIDANT DANS LA CE

Ce symbole, figurant sur le produit ou sur son emballage, indique que ce produit ne doit pas être éliminé avec les ordures ménagères. Il est de votre responsabilité de remettre ce produit à une entreprise d'élimination ou de recyclage d'appareils électriques de tous types (par ex. une décharge spécialisée). La collecte sélective et la réutilisation de tous vos anciens appareils électroniques à l'occasion de leur élimination, contribuent à la protection de l'environnement et assurent qu'ils soient recyclés de manière à éviter de porter atteinte à la santé humaine et à la protection de la nature. Pour obtenir de plus amples informations sur les dépôts et le recyclage des appareils électroniques usagés, adressez-vous aux autorités locales, aux déchéteries ou au distributeur qui vous a vendu l'appareil.

Déballage

Sortez avec précaution l'appareil et les pièces détachées livrées de son emballage et vérifiez le contenu de la livraison :

1 x châssis avec plateau inférieur et bras de lecture
1 x courroie d'entraînement Thorens
1 x plateau
1 x tapis en feutre
1 x masse d'équilibrage
1 x contrepoids du bras de lecture
1 x bloc d'alimentation avec cordon secteur
1 x câble cinch
1 x tresse de terre
1 x adaptateur pour disques 17cm
1 x balance de bras de lecture
1 x niveau à bulle

Veuillez conserver l'emballage, au cas où l'appareil devrait être remis au transporteur et transportez toujours la platine avec les vis de sécurité de transport vissées !

Avant d'installer la platine, il faut d'abord retirer les trois vis de sécurité de transport, au centre des pieds du subchâssis. → Fig. 1

Le mécanisme à ressort intégré dans les pieds est déjà réglé en usine et ne doit être corrigé qu'en cas de changement de poids (par ex. en cas d'utilisation de stabilisateurs ou de revêtements spéciaux du plateau). → Page 43

Installation et montage

Installez la platine sur un support stable et horizontal. Utilisez le niveau à bulle livré pour le contrôle, réglez si nécessaire à l'aide des pieds du subchâssis. → Page 43

Les platines Thorens sont relativement insensibles aux secousses. Cependant, il pourrait y avoir un problème dans le cas de lecture de disques avec une cellule de lecture de très haute sensibilité. C'est pourquoi nous vous recommandons d'installer la platine sur un meuble très stable et d'éviter la proximité des haut-parleurs.

Il arrive que ces précautions soient insuffisantes dans des maisons anciennes avec des planchers à poutres. En principe, on peut alors résoudre le problème en plaçant la platine sur une console qui devra être fixée avec des supports appropriés à un mur porteur.

Lors de l'installation de votre nouvelle platine, veillez à respecter une distance suffisante par rapport aux autres appareils électroniques (par ex. amplificateurs, récepteurs ou lecteurs de CD), car il pourrait y avoir des rayonnements électromagnétiques sur la cellule de lecture qui provoquent des bourdonnements dans la reproduction sonore. Ceci est également valable pour le câble de raccordement, qui relie la platine à l'amplificateur.

On peut facilement provoquer et éliminer les perturbations électromagnétiques, en changeant la position respective des appareils lors de l'installation.

Installation et montage

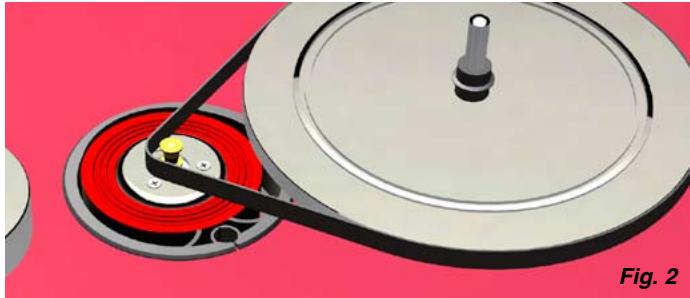

Placez maintenant la courroie d'entraînement autour du plateau et sur la poulie du moteur. → Fig. 2

Evitez des traces d'huile ou de graisse sur la courroie d'entraînement et le plateau. Si nécessaire vous pouvez dégraisser avec un produit de nettoyage pour vitre ou de l'alcool pur et avec un tissu non pelucheux.

La tension de la courroie est correctement réglée en usine. En cas de besoin (par ex. pour compenser la perte de tension due au vieillissement de la courroie) elle peut être ajustée. Pour ce faire, desserrez la vis de blocage du support excentrique du moteur et tournez délicatement. → Fig. 3

Si la tension de la courroie est modifiée, il faut régler à nouveau la vitesse de rotation. → Page 43

Après quelques années, Il est recommandé de remplacer la courroie d'entraînement. Vous trouverez des courroies originales Thorens chez tous les distributeurs Thorens.

Installation et montage

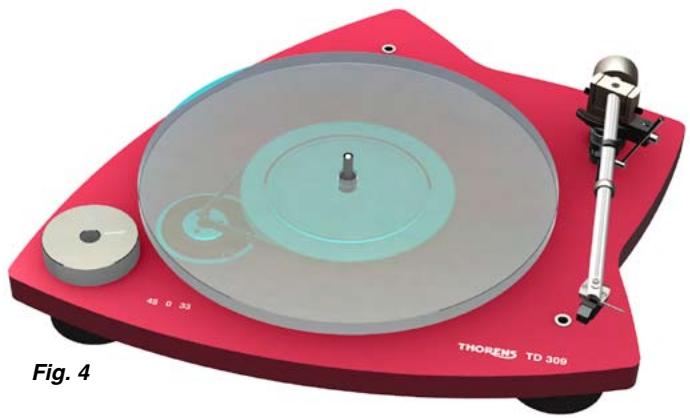

Le plateau en verre est placé sur le plateau inférieur avec la face mate vers le bas. → Fig. 4

Posez ensuite le tapis en feutre sur le plateau. Le tapis en feutre sert de support pendant la reproduction, il est souple et antidérapant et protège vos disques de l'usure.

Placez la masse d'équilibrage au centre du pied avant gauche (position standard). La masse d'équilibrage peut être déplacée pour le réglage fin. Evaluez les modifications de façon subjective par des tests d'écoute.

→ Fig. 5

La platine est maintenant presque entièrement montée, il n'y a plus qu'à monter la contrepoids d'équilibrage sur le bras de lecture. → Page 46

Réglages de l'entraînement

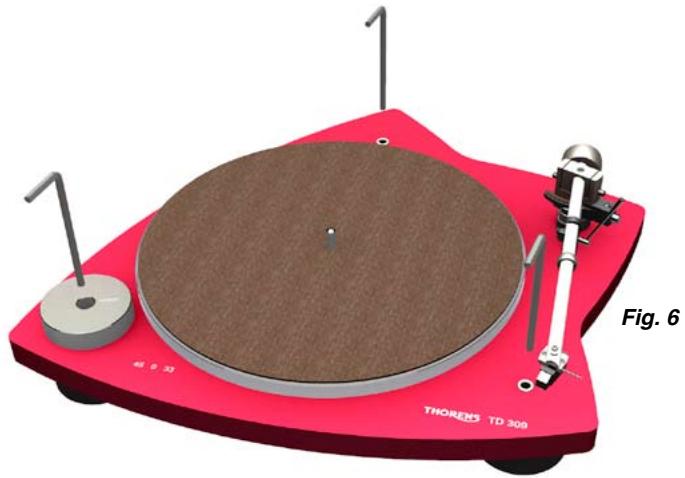

Les pieds du subchâssis peuvent être ajustés par le dessus à l'aide d'une clé six pans de 5 mm (→ Fig. 6). La longueur de salle à la position X (→ Fig. 7) doit être de 2 mm à chaque pied.

Les pieds du subchâssis sont réglés en usine. Ils doivent être réajustés si le poids de l'entraînement est augmenté (par ex. par l'utilisation de stabilisateurs ou autres dispositifs lourds) ou si l'entraînement n'est pas posé sur un support parfaitement horizontal.

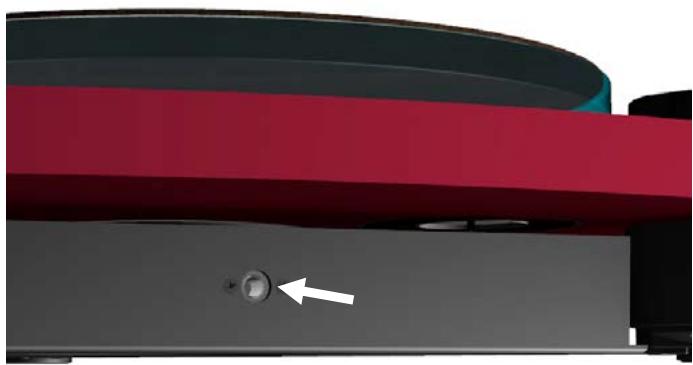

La vitesse de rotation peut être réglée à l'aide des vis de réglage situées à côté du commutateur (de part et d'autre du commutateur). → Fig. 7

Les vitesses de rotation sont préréglées en usine. Chaque modification devra être effectuée à l'aide d'un disque de mesure ou un appareil de mesure stroboscopique.

Voir également «Tension de la courroie» → Page 41

La platine est livrée avec un bloc secteur universel, qui peut être utilisé avec toutes les tensions secteur courantes.

Insérez d'abord la fiche basse tension du bloc secteur dans la prise correspondante de la platine et insérez ensuite le bloc secteur dans la prise secteur. → Fig. 8

Pour utiliser la platine avec d'autres tensions que celle indiquées vous devrez éventuellement utiliser un adaptateur pour la prise secteur. Votre revendeur ou distributeur Thorens est à votre disposition pour cette question.

Utilisez le câble Cinch fourni pour relier la platine à l'entrée (phono) de votre amplificateur. Veillez à la bonne polarité des raccordements. → Fig. 9

Les disques sont enregistrés avec une distorsion conforme à la norme RIAA, les platines ont donc toujours besoin d'un préamplificateur spécial redresseur de distorsion. Si votre amplificateur ne dispose pas d'une entrée phono, vous devrez utiliser un préamplificateur phono supplémentaire comme le Tho-rens MM 001 ou MM 005 à insérer entre la platine et l'amplificateur. Adressez-vous à votre revendeur ou distributeur Thorens.

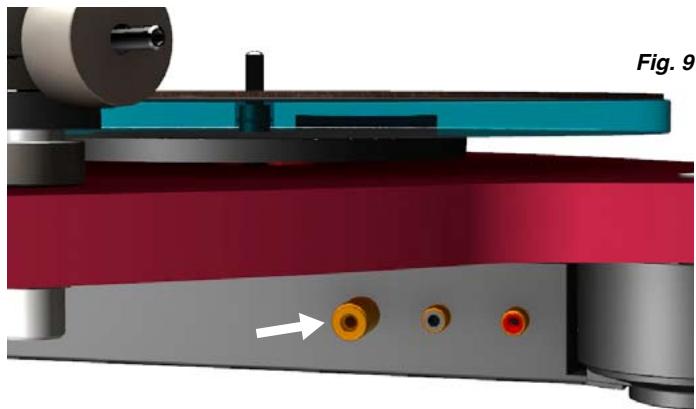

La tresse de mise à la terre réalise la liaison de terre ou de masse. Reliez-la à la vis de masse de la platine (→ Fig. 9, voir la flèche) et à l'amplificateur. Si votre amplificateur ne possède pas de vis de masse, vous pouvez aussi la raccorder sur le bord extérieur d'une prise d'entrée non utilisée.

Un bourdonnement des haut-parleurs, dont le niveau peut être réglé par le bouton de volume, peut être le signe d'une mise à la terre défectueuse. Vérifiez d'abord si le contact de la liaison de masse est correct et déplacez le point de contact de la tresse de masse à un autre endroit.

Bras et cellule de lecture

Votre nouvelle platine Thorens TD 309 est livrée avec un bras de lecture TP 92 équipé d'une cellule de lecture AT-95 B préinstallés. → Fig. 10

Tous les réglages ont été faits en usine. Seul le contrepoids du bras est retiré pour le transport. Vissez celui-ci à l'arrière du bras et réglez ensuite la force d'appui. → Page 47

Vous pouvez monter sur le bras de lecture TP 92 pratiquement toutes les cellules de lecture du marché ayant un écartement des trous de fixation de 12.5 mm ( 12 ).

Pour le raccordement de la cellule de lecture, placez les quatre cosses repérées par couleur sur les picots de la cellule de lecture.

Procédez au raccordement selon le schéma suivant si la cellule n'a pas de repère couleur :

R Canal droit (signal) → rouge

G Canal droit (masse) → vert

L Canal gauche (signal) → blanc

G Canal gauche (masse) → bleu

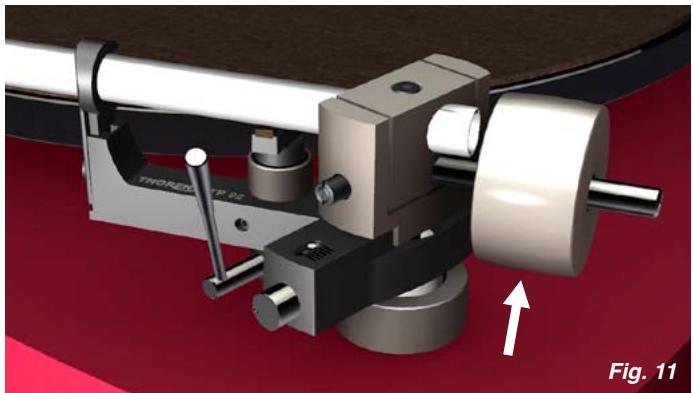

La force d'appui se règle par la rotation du contrepoids du bras de lecture ( Fig. 11). Plus le contrepoids est déplacé vers l'avant côté cellule de lecture, plus la force d'appui augmente.

Vous pouvez régler la force d'appui correcte à l'aide de la balance du bras de lecture. Abaissez le lève-bras et déplacez le bras au dessus du plateau et abaissez-le prudemment afin que l'aiguille repose sur la balance. N'omettez surtout pas de retirer le capot de protection de la cellule de lecture.

Procédez avec une extrême précaution, pour ne pas endommager l'aiguille de la cellule de lecture !

La valeur de la force d'appui recommandée pour la combinaison TP 92 / AT-95 B est de 18-20 mN (correspond à une force d'appui de 1,8 - 2,0 g).

La bague montée au milieu du tube du bras de lecture (→ Page 46 Fig. 10) ne doit pas être déplacée. Il s'agit d'un amortisseur de résonance, qui n'est efficace que dans cette position !

Force antiskating

Un effet combiné de la force de frottement des sillons du disque et des forces du palier du bras génère lors de la lecture du disque une composante de forces, qui tire le bras de lecture vers le centre : la force skating. La force antiskating qui sert à la compenser est produite par un aimant intégré au bras de lecture TP 92.

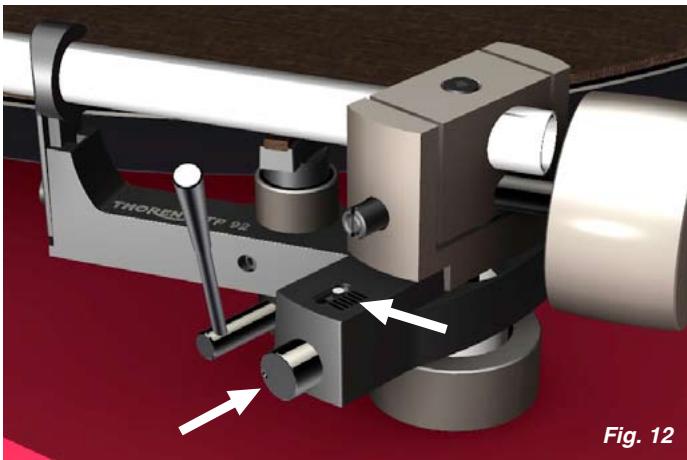

La force antiskating est préréglée avant livraison, cependant en cas de besoin elle peut être adaptée à l'aide d'une vis de réglage. (→ Fig. 12).

Une rotation antihoraire augmente la force antis-kating, une rotation horaire la réduit. Le point blanc placé au dessus de la vis de réglage sert de repère au réglage actuel.

La force antiskating nécessaire dépend du type de cellule de lecture et devrait être définie à l'aide d'un disque de mesure en cas de remplacement.

Autres réglages du bras de lecture

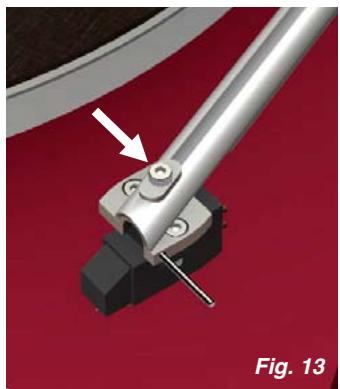

Lors du remplacement de la cellule le porte à faux peut être réglé au porte cellule de ±2,5 mm. Desserrez pour cela la vis placée au-dessus du porte cellule et déplacez celui-ci en conséquence. → Fig. 13

Vous pouvez adapter le porte à faux de ±3 mm supplémentaire et l'azimut de ±5° à l'extrémité arrière du bras de lecture. Desserrez pour ce faire la vis située sur le dessus du bloc-palier à l'aide d'une clé six de 2 mm. → Fig. 14

Pour obtenir un changement du VTA (vertical tracking alignment), la hauteur du bras de lecture doit être modifiée. → Page 50

Une fois le réglage terminé, ne pas serrer trop fortement les vis !

Autres réglages du bras de lecture

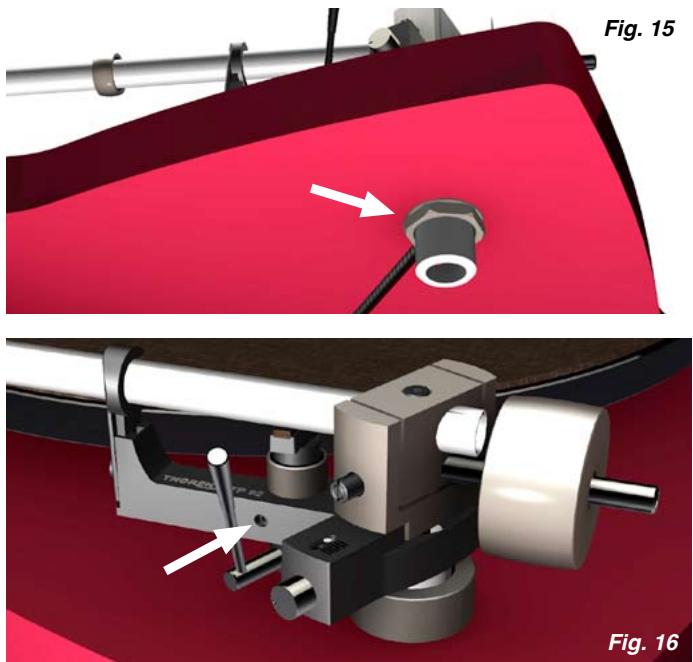

Les modifications du VTA peuvent être obtenues par une montée ou une descente de l'ensemble du bras de lecture. Pour ce faire, desserrez le contre-écrou sous la face inférieure avec une clé à fourche 22 mm et tournez l'écrou de réglage de la face supérieure jusqu'à obtention de la hauteur souhaitée du bras de lecture. → Fig. 15

Après un changement du VTA le lève-bras doit également être réajusté. Pour ce faire utiliser une clé six pans de 1,5 mm. Desserrez la vis de blocage du lève-bras et déplacez avec précaution l'ensemble du lève-bras vers le haut ou vers le bas. → Fig. 16

En principe, le tube du bras de lecture doit être parallèle à la surface du plateau. Des petites modifications du VTA ou du lève-bras ont des effets importants. Vérifiez après chaque modification la hauteur de la cellule de lecture au-dessus du disque et si le lève-bras libère totalement le bras de lecture pendant la lecture (distance minimale 1 mm).

Utilisation de la platine

Le commutateur Marche-Arrêt de l'entraînement se trouve à l'avant gauche sur la partie inférieure du châssis de la platine. Ce commutateur sert aussi à la sélection de la vitesse de rotation. Vous disposez de deux vitesses de rotation, 33½ (disque longue durée) et 45 t/mn (disque petit diamètre ou single). Lorsque le commutateur se trouve en position médiane, l'entraînement est arrêté. → Fig. 17

Pour la lecture d'un disque, la platine est d'abord lancée à la vitesse correspondante. Puis on soulève le bras de lecture (→Fig. 18), déplacez pour cela le levier vers le haut et vers l'arrière. Déplacez ensuite la cellule de lecture au-dessus du sillon d'entrée ou au-dessus du morceau souhaité et abaissez-la sur le disque à l'aide du lève-bras.

La platine n'est pas équipée d'un arrêt automatique. Dès que le sillon de fin de disque est atteint, soulevez le bras de lecture à l'aide du lève-bras et arrêtez manuellement la platine.

Caractéristiques techniques

Fonctionnement	manuel
Entraînement	courroie plate (intérieure)
Moteur	moteur DC à commande électronique
Vitesses de rotation	33 12 , 45 t/mn
Plage de réglage	± 5 %
Commutation vitesse	électronique
Plateau	12” / 2,3 kg (verre à quartz)
Alimentation électrique	bloc secteur 12 V DC/AC, min. 6 WConsommation électrique à l’arrêt: max. 0,5 W
Dimensions	470 x 125 x 430 mm (L x H x P)
Poids	6,5 kg
Bras de lecture	Thorens TP 92
Longueur effective	232,8 mm (9,1”)
Porte à faux	17,8 mm (variable)
Angle de coude	23,6° (fixe)
Masse dynamique	Env. 18 g

Sous réserve de modifications techniques. Fabriqué en Allemagne.

Informations service après-vente

Votre revendeur ou distributeur Thorens est à votre disposition pour répondre à toutes vos questions ou problèmes. Vous trouverez votre partenaire Thorens sur → www.thorens.com ou prenez directement contact avec nous :

Enregistrez votre produit chez Thorens et recevez régulièrement des informations actuelles et des offres exclusives de Thorens. Utilisez pour cela la carte d'enregistrement jointe ou enregistrez votre produit en ligne :

→ www.thorens.de/register

THORENS®

Copyright © 2009

Thorens Export Company AG
