DEUTSCH QW ™ 118P Power-Subwoofer Wir möchten uns bei Ihnen dafür bedanken, dass Sie sich für den QW™-118P, das Power-Modell des QW-118, entschieden haben. Der QW-118P ist von vorne bis hinten auf Flexibilität ausgelegt. Dieses QW-Modell liefert eine enorme dynamische Spitzenleistung von 1500 Watt an die Sub-Ausgänge und weitere 750 Watt dynamische Spitzenleistung an die Lautsprecherausgänge links oder rechts – so viel Power bringt den Saal zum Wackeln! Der QW-118P kann alleine als PowerSubwoofer mit Filterung durch die eingebaute elektronische Frequenzweiche und einem Hochpass-Line-Pegelausgang eingesetzt werden oder gleichzeitig über die Leistungsausgangsklinken links und rechts ein Paar passiver Full-RangeLautsprecher treiben. Zusammen mit Peaveys patentierter DDT™-Kompression‚ dem preisgekrönten kosmos®-System und dem äußerst starken hochleistungsfähigen Low Rider®-Basswoofer wird der QW-118P zu einem der leistungsfähigsten und flexibelsten Subwoofer auf unserem Planeten. Der QW-118P darf nur mit der korrekten Wechselstromnetzspannung gespeist werden. Die für Ihr Gerät korrekte Spannung ist neben dem IEC-Netzkabel auf der Rückseite des Geräts aufgedruckt. Lesen Sie sich diese Anleitung bitte sorgfältig durch, damit sowohl Ihre Sicherheit als auch die Ihrer Ausrüstung gewährleistet ist. Merkmale

• Power-Subwoofer-System mit 1000 Watt Dauerleistung und 1500 Watt dynamischer Spitzenleistung
• Extra hochleistungsfähiger 18" Low Rider-Basswoofer
• Spitzenschalldruckpegel von über 130 dB
• kosmos-Frequenzvervielfachersystem mit Bypass-Schalter (zum Patent angemeldet)
• Unabhängiger elektronischer Zweiwege- oder Dreikanalbetrieb
• Verstärkerausgänge Left und Right mit Hochpass-Frequenzweiche
• Eingebaute elektronische Frequenzweiche mit Line-Pegel-Hochpassausgang
• Symmetrierte Line-Pegeleingänge mit 1/4"-TRS-Stecker und XLR-Stecker weiblich
• XLR-Thru-Ausgangsstecker
• Satellitenstangentunnel für den Einsatz eines Lautsprecherständers
• Kompakte Abmessungen und vernünftiges Gewicht
• Robuste eingelassene Griffe auf beiden Seiten
• Rollen hinten Beschreibung Der Peavey QW-118P ist ein dreiteiliges, gebrücktes Hochleistungs-Lautsprechersystem mit Verstärker, das entwickelt wurde, um ein Höchstmaß an Leistung zu erbringen. Das Gerät ist mit dem neuen äußerst hochleistungsfähigen 18" Low RiderBasswoofer ausgestattet. Dieses System, das im Bassbereich einen Spitzenschalldruckpegel von über 130 dB liefert, zeichnet sich durch seine enorme Klangleistung im unteren Bereich aus. Der QW-118P ist aus hochwertigstem 18 mm starkem Sperrholz gefertigt und mit einer robusten und haltbaren schwarzen Hammer Head™-Beschichtung aus texturiertem Polykarbamid verkleidet. Die Vorderseite des Systems ist zum Schutz der Lautsprecher vor externen Beschädigungen mit einem pulverbeschichteten perforierten Metallgitter (Blechstärke 16) verkleidet. Der QW-118P ist mit einem eingebauten Satellitenstangentunnel ausgestattet, um das Aufstellen der Lautsprecher auf einem Ständer zu ermöglichen. Der QW-118P wurde für besonders hohe Flexibilität ausgelegt. Das Gerät kann alleine als Power-Subwoofer mit Filterung durch die eingebaute Frequenzweiche und Hochpass-Line-Pegelausgang eingesetzt werden oder mit der Option, über die Leistungsausgangsklinken links und rechts ein Paar passive Full-Range-Lautsprechersysteme zu treiben. Bei den symmetrierten Eingängen für jeden Kanal handelt es sich um einen Combo-XLR-Stecker weiblich und einen 1/4"-TRSKopfhörerklinkenstecker weiblich sowie einen XLR-Klinkenstecker, die alle parallel geschaltet sind. Die Verstärker liefern eine gebrückte Subwoofer-Leistung an den Subwoofer, die Left- und Right-Lautsprecherausgänge sind verzerrungsarm und liefern eine dynamische Spitzenleistung von 1500 Watt an den Subwoofer und eine dynamische Spitzenleistung von 750 Watt an die Left- und Right-Lautsprecherausgänge. Die Verstärker sind mit Peaveys patentierter DDT-Kompression ausgestattet, die nahezu jedes hörbare Verstärker-Clipping ausschaltet. Metallgriffe an jeder Seite erleichtern den Transport, und durch Rollen an der Rückseite kann das Gerät gekippt und umhergerollt werden.

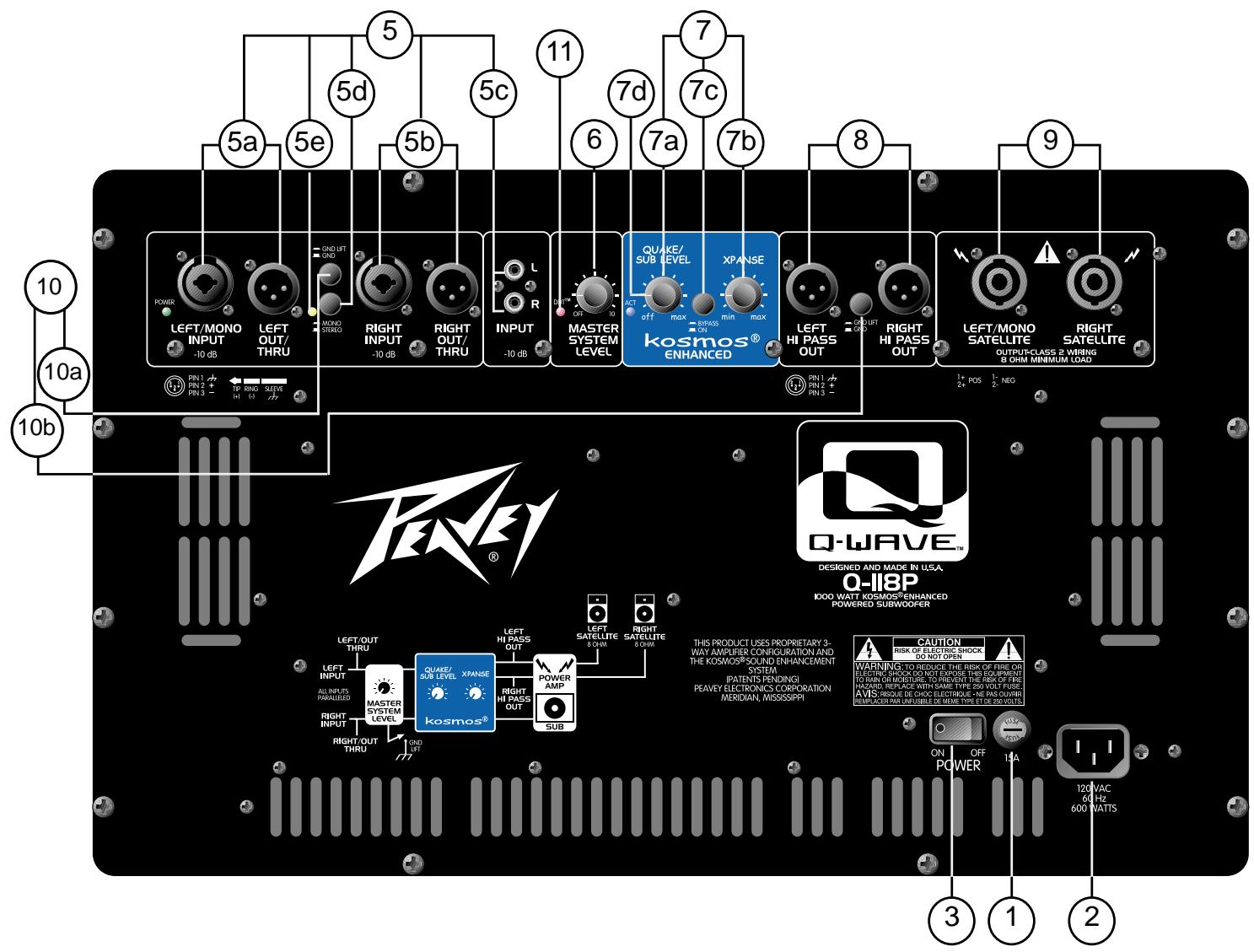

RÜCKSEITE Fuse (1) Das Gerät ist durch eine flinke ABC-Sicherung (15 Ampere) vor Überlastungen und Störungen (Wechselstromanschluss) gesichert. Diese Sicherung befindet sich im Deckel der Sicherungsfassung. Sollte die Sicherung ausfallen, MUSS SIE DURCH EINE SICHERUNG DERSELBEN ART UND MIT DENSELBEN WERTEN ERSETZT WERDEN, UM EINE BESCHÄDIGUNG DER GERÄTE UND EINEN VERFALL DER GARANTIE ZU VERHINDERN. Sollte die Sicherung des Gerätes wiederholt durchbrennen, muss es zu einem qualifizierten Peavey-Servicecenter zur Reparatur gebracht werden. IEC-Netzkabelanschluss (2) Diese Steckdose steht für das beiliegende IEC-Netzkabel zur Verfügung, über das das Gerät mit Wechselstrom versorgt wird. Der Erdungsstift darf in keinem Fall an irgendeinem Gerät entfernt werden. Er ist zu Ihrer Sicherheit vorhanden. Ist die verwendete Steckdose nicht mit einem Erdungsstift ausgestattet, muss ein geeigneter Erdungsadapter verwendet und die dritte Ader korrekt geerdet werden. Um die Gefahr eines elektrischen Schlages oder eines Brandes zu verhindern, müssen das Mischpult sowie alle anderen zugehörigen Ausrüstungsteile korrekt geerdet werden.

Power-Schalter (3) Steht dieser Kippschalter auf der Position ON, wird das Gerät mit Netzstrom versorgt. Power-LED (4) Diese LED leuchtet auf, wenn die Vorverstärkerelektronik mit Strom versorgt wird und der Power-Schalter auf ON steht. Eingänge (5) Bei den Kanaleingangssteckern links (5a) und rechts (5b) handelt es sich um einen Combo-XLR-Stecker weiblich, einen 1/4"-TRS-Stecker sowie einen XLR-Klinkenstecker, die alle parallel geschaltet sind. Durch diese Anordnung kann das Audioeingangssignal hintereinander geschaltet werden. Dies bedeutet, dass andere Verstärker, Lautsprecher mit Verstärker, weitere QW-118Ps oder auch andere Geräte hintereinander angeschlossen werden können. Daneben stehen unsymmetrierte Cinch-Eingangsklinken (5c, links und rechts) für CD-Player oder ähnliche Geräte zur Verfügung. Ein Mono-Schalter (5d) schließt den linken Eingang an beide Kanäle an, wenn der Stereo-Betrieb nicht aktiviert ist. Die zugehörige gelbe LED (5e) leuchtet auf, wenn sich das Gerät im Mono-Modus befindet. Master System Level (6) Wird dieser Knopf zusammen mit den kosmos®-Reglern (7) verwendet, kann damit die Gesamtsystemverstärkung (Lautstärke) des QW-118P-Systems geregelt werden. Die zugehörige rote LED (11) zeigt an, ob die eingebaute DDT™-Kompression aktiviert ist. Weitere Informationen zur DDT-Kompression finden sich unter Punkt (11). kosmos (7) kosmos ist ein System zur Verstärkung von niederfrequenter Energie und Stereoeindruck, das die geringfügigen Ausschläge eines Eingangssignals in einen Sound umwandelt, der weit über die Richter-Skala hinausgeht. Der QW-118P ist damit ausgestattet. Mit dem Quake/Sub-Pegelregler (7a) wird der Ausgang des Power-Subwoofers und gleichzeitig auch die Stärke der kosmos-Quake-Funktion eingestellt. Mit dem XpanseKnopf (7b) wird die Stärke der Hochfrequenzerweiterung für die Hochpassausgänge (8) oder die Lautsprecherpegelausgänge (9) geregelt. Mit dem Bypass-Schalter (7c) wird das kosmos-System vollständig umgangen. Im Bypass-Modus wird mit dem Quake/Sub-Pegelregler (7a) der Pegel des Power-Subwoofers ohne jegliche Beeinflussung durch das kosmos-System eingestellt. Die zugehörige blaue LED (7d) leuchtet auf, wenn kosmos aktiviert wird. High-Pass Output (8) Diese hochpassgefilterten Line-Pegelausgänge (links und rechts) werden ebenfalls über den Master-SystemLevel-Regler (6) geregelt. Sie liefern einen Hochpassausgang mit 120 Hz für ein Lautsprechersystem mit Verstärker oder einen Verstärker mit passivem Lautsprechersystem. Speaker Level Powered Outputs (9) Die Lautsprecherpegelausgänge links und rechts ermöglichen den Anschluss eines passiven Lautsprechersystems (links und rechts) für die Einrichtung eines vollständigen Stereo-Beschallungs- oder DJSystems. Dieses Signal wird passiv hochpassgefiltert, um die Lautsprecher vor zu niedrigen Bässen zu schützen. Ground-Lift-Schalter (10) Mit diesen Schaltern können Brummschleifen an den Eingangskanälen (10a) oder den Hochpassausgängen (10b) unterbrochen werden. Sie stehen auf normaler Position, es sei denn, eine solche Brummschleife (z.B. störendes Systembrummen oder -rauschen) soll unterbrochen werden. Sie können unabhängig voneinander betätigt werden. DDT-LED (11) Die LED leuchtet beim Einsetzen von Clipping auf. Blinkt die LED rasch und unregelmäßig, hat das Gerät die Clipping-Schwelle erreicht. Leuchtet sie gleichmäßig und hell, wird das Clipping begrenzt oder der Gain verringert um zu verhindern, dass stark gekappte Wellenformen die Lautsprecher erreichen. Während des ersten Einschaltens leuchtet die DDT-LED auf um anzuzeigen, dass die RampUp™-Schaltung zur GainVerringerung aktiviert ist.

BETRIEBSANLEITUNG BETRIEBSANLEITUNG ACHTUNG! Der Kühlkörper an der Rückwand kann heiß werden, daher darf er nicht berührt werden. Der Kühlkörper darf nicht blockiert oder abgedeckt werden, da ansonsten die Belüftung beeinträchtigt wird. Belüftung: Belassen Sie auf allen Seiten einen Abstand von mindestens 15,5 cm, um eine angemessene Belüftung des Gerätes zu gewährleisten. Schließen Sie die Eingänge des QW-118P NICHT an den Ausgang eines Verstärkers an. Die Eingänge sind so ausgelegt, dass sie von einem Signal mit Line-Pegelstärke getrieben werden müssen. Entfernen Sie NICHT das metallene Schutzgitter. Verwenden Sie die linke bzw. rechte Eingangsklinkengruppe NICHT als Mischpult, indem Sie mehr als eine Signalquelle gleichzeitig an die jeweilige Kanalgruppe anschließen. Alle linken bzw. rechten Eingangsklinken (5) sind miteinander festverdrahtet, sodass sämtliche Steckertypen als Eingang verwendet werden können und das Eingangssignal an ein anderes Audiogerät (wie einen anderen QW-118P) gesendet oder über Mehrfachschaltung angeschlossen werden kann. Werden zwei unterschiedliche Signale direkt an die linken bzw. rechten Eingangsklinken des QW-118P gesendet, können dadurch die Ausgänge der Quellgeräte beschädigt werden. Verwenden Sie ein Mischpult, um zwei oder mehrere Signale zu einem einzigen Kanal zu kombinieren. ACHTUNG: Der QW-118P ist äußerst kraftvoll und leistungsfähig! Der Einsatz dieses Beschallungssystems kann zu dauerhaften Hörschäden führen! Stellen Sie die maximale Gesamtlautstärke daher mit äußerster Vorsicht ein. Der Eindruck hinsichtlich des Schallpegels des QW-118P kann auf Grund seiner klaren sauberen Klangwiedergabe täuschen. Da kaum Verzerrung vorhanden ist und die Lautstärke nicht als unangenehm empfunden wird, scheint der Schallpegel des QW-118P wesentlich geringer zu sein als er tatsächlich ist. Dieses System ist in der Lage, einen Schalldruckpegel von über 130 dB in einer Entfernung von einem Meter vom Lautsprecher zu liefern! Einsatz des Satellitenständers Der eingebaute Ständeradapter erlaubt den Einsatz des QW-118P als Basis für zahlreiche passive Zweiwegelautsprecher oder Lautsprechersysteme mit Verstärker. Diese Lautsprecher dürfen nicht höher als 86 cm sein und mehr als 45,5 kg wiegen. Der als Zubehör erhältliche Ständer hat die Peavey-Teilenr. 00326540. Der verwendete Mast hat eine Länge von ca. 90 cm und einen Nenndurchmesser von 3 cm. Der Ständer muss fest in den Ständertunnel des QW-118P eingelassen werden, bevor ein Lautsprecher auf dem Ständer angebracht werden darf. Wechselstrom Der QW-118P wird mit einem IEC-Anschlussnetzkabel (Wechselstrom) von ca. 2,40 m Länge geliefert. Falls für diesen Power-Lautsprecher ein Verlängerungskabel oder eine Mehrfachsteckdose verwendet werden, müssen diese von guter Qualität und ausreichender Stromkapazität sein, sodass die Sicherheit gewährleistet ist und die Leistungsabgabe des QW-118P optimal ist. Es darf kein anderes Gerät an das Verlängerungskabel angeschlossen werden, mit dem der QW-118P versorgt wird. Senden von Signalen an den QW-118P Es gibt eine Vielzahl an Möglichkeiten, Signale an den QW-118P zu senden. Der bzw. die symmetrierten LinePegeleingänge erlauben den Einsatz eines 1/4"-Kopfhörersteckers, d.h. entweder eines genormten unsymmetrierten TS-Steckers (Ring-Masse) oder eines symmetrierten TRS-Steckers (Spitze-Ring-Masse). Es kann jedoch auch ein XLR-Stecker (männlich oder weiblich) verwendet werden. Schließen Sie die Kabel nie an die Klinken an, wenn die Geräte eingeschaltet sind und die Lautstärke aufgedreht ist!

Ein üblicher unsymmetrierter 1/4"-Kopfhörerstecker ist zwar gut geeignet, und der symmetrierte Eingangsschaltkreis bietet auch gewissen Schutz gegen Störgeräusche, ein symmetriertes Kabel mit 1/4"-TRSKopfhörerstecker oder XLR-Stecker bietet jedoch eine wesentlich bessere Leistung. Beim Anschluss an die Cinch-Klinken oder eines 1/4" Mono-Steckers an die Combo-Klinke arbeitet die Thru-Klinke im unsymmetrierten Modus. Bestehen schwerwiegende Probleme mit Störgeräuschen, kann Abhilfe geschaffen werden, indem die Erdung an einem symmetrierten Kabel am zum QW-118P zeigenden Ende angehoben wird. Dies kann ganz einfach mit dem Ground-Lift-Schalter (10a) unter der Eingangsklinkengruppe durchgeführt werden. Sämtliche die Eingänge betreffenden Veränderungen müssen sorgfältig überprüft werden. Drehen Sie vor dem Einstecken bzw. Abziehen von Kabeln oder vor dem Betätigen der Ground-Lift-Schalter immer den Lautstärkeregler herunter. Für den Einsatz mit dem QW-118P werden qualitativ hochwertige Kabel empfohlen, da bei diesen in der Regel Abschirmung und Material besser sind und sie eine längere Haltbarkeit und Zuverlässigkeit bieten. Zudem empfiehlt es sich, an den Kabelanschlüssen etwas Spielraum zu belassen und die Kabel abzukleben oder sie unter einem Kabelschutz durchzuführen, um Unfälle zu vermeiden. Einstellen des Lautstärkereglers Der QW-118P ist mit einem Master-System-Level-Lautstärkeregler (6) ausgestattet. Ist der Master-System-LevelLautstärkeregler vollständig im Uhrzeigersinn aufgedreht, ist die Verstärkung maximal, und die Eingangsempfindlichkeit beträgt 0,375 V RMS für die volle Nennleistung. Ist dieser Regler halb heraufgedreht, liegt Leistungsverstärkung vor, und 1,5 V RMS treiben das System auf volle Leistung. Wird der QW-118P über ein Mischpult betrieben, kann es von Vorteil sein, die Eingangsempfindlichkeit zu verringern, indem der Lautstärkeregler auf die Hälfte heruntergedreht wird. Bei dieser Einstellung wird der QW-118P nun noch stärker wie ein typischer Verstärkereingang fungieren. Die Verstärker des QW-118P sind mit DDT™ ausgestattet. Zudem verfügt das Gerät über eine LED (11), die bei aktivierter DDT-Funktion leuchtet. Diese LED befindet sich neben dem Master-System-Level-Regler. Die DDTSchaltung verringert automatisch die Verstärkung des Kanals auf einen Pegel knapp unter der ClippingSchwelle, sodass die Lautsprecher vor den starken kontinuierlichen Rechteckwellen geschützt sind, die erzeugt werden und Schaden verursachen können. Situationen, in denen die DDT-Schaltung aktiviert werden kann, sind u.a. unkontrolliertes Feedback, Schwingungen, unsachgemäße Einstellung der Ausrüstung oder Störungen in den vor dem Verstärker angeschlossenen Geräten. Bevor der QW-118P eingeschaltet wird, müssen alle anderen Geräte eingeschaltet werden. Achten Sie darauf, dass der Master-System-Pegel vollständig heruntergedreht ist (vollständig im entgegengesetzten Uhrzeigersinn), bevor Sie das Gerät einschalten. Einstellen des kosmos® Processing Level Die Stärke der Bearbeitung durch das kosmos-System wird über den Master-System-Pegelregler eingestellt. Um eine stärkere Bearbeitung der Subharmonischen zu erreichen, wird der Master-System-Pegel (6) hoch- und der Level/Quake-Knopf (7a) heruntergedreht. Wird der QW-118P mit einem passiven Full-Range-Lautsprechersystem eingesetzt, bestimmt das Verhältnis zwischen Master-System-Pegel und Quake/Sub-Pegel das Gleichgewicht zwischen gesamter SubwooferLeistung und den hohen Frequenzen, die an die Left- und Right-Lautsprecherausgänge (9) gesendet werden. Die Stärke der kosmos-Bearbeitung kann zwar nicht unabhängig geregelt werden, sie kann jedoch mit dem Bypass-Schalter (7c) umgangen werden. Wird der QW-118P mit einem Full-Range-Power-Lautsprechersystem über die Line-Pegel-Hochpassausgänge (8) eingesetzt, verfügen diese Lautsprecher in der Regel über ihre eigene Lautstärkeregelung. Dadurch kann der Hochfrequenzpegel unabhängig eingestellt werden. Die kosmos-Xpanse-Regelung (7b) zum Einstellen der Stereo-Ausbreitung kann jedoch nur am QW-118P-Subwoofer erfolgen. High-Pass Outputs Bei diesen Hochpassausgängen handelt es sich um niederohmige gefilterte Ausgänge, die dazu dienen, die hohen Frequenzen an einen Power-Lautsprecher oder an einen herkömmlichen Verstärker mit Lautsprechersystem zu senden. Der Ausgangspegel wird über den Master-System-Pegelregler am QW-118P eingestellt.

Die Nennpolarität dieser Ausgänge ist positiv an Stift 2, und sie können direkt an die meisten Full-RangePower-Lautsprechersysteme angeschlossen werden. Sollten Brummen oder ähnliche Probleme mit Brummschleifen auftreten, kann versucht werden, die Erdung am zum QW-118P zeigenden Ende des symmetrierten XLR-Kabels hochzuheben. Dies kann ganz einfach mit dem Ground-Lift-Schalter (10b) unter der Hochpass-Ausgangsklinkengruppe durchgeführt werden. Sämtliche die Eingänge betreffenden Veränderungen müssen sorgfältig überprüft werden. Drehen Sie vor dem Einstecken bzw. Abziehen von Kabeln oder vor dem Betätigen der Ground-Lift-Schalter immer den Lautstärkeregler herunter. Left/Right-Ausgänge Wird der QW-118P als dreiteiliges System eingesetzt, liefern diese Ausgänge ein hochpassgefiltertes Verstärkersignal an das Full-Range-Lautsprechersystem (mind. 8 Ohm). Die Xpanse-Regelung (7b) erweitert die Stereo-Sound-Stufe und ermöglicht eine zusätzliche Bearbeitung der hohen Frequenzen für diese Ausgänge. QW-118P als reiner Subwoofer (zusätzlicher Einsatz) Wird der QW-118P als reiner Power-Subwoofer eingesetzt, wird ein Full-Range-Stereo-Signal an die Eingänge (5) gesendet oder ein Mono-Signal an den Left-Eingang (5a) angeschlossen und der Mono-Schalter (5d) gedrückt. Der Subwoofer gibt Frequenzen von etwa 40 Hz-20 Hz wieder. QW-118 P: Subwoofer mit eingebauter Frequenzweiche Um die eingebaute Frequenzweiche vollständig nutzen zu können, ist an den High-Pass-Ausgangsklinken (8) ein Line-Pegel-Hochpasssignal vorhanden. Über den Left-Ausgang wird der Hochpassausgang an einen FullRange-Power-Lautsprecher oder einen Verstärker mit Full-Range-Lautsprecher gesendet. Die Full-RangeLautsprecher geben Frequenzen von 120 Hz und darüber wieder. Dies kann für jeden auf diese Art angeschlossenen QW-118P wiederholt werden. QW-118P: Dreikanal-Stereo-System Ein Full-Range-Stereo-Signal kann an die Left- und Right-Eingänge (5) gesendet werden. Stellen Sie sicher, dass der Mono-Schalter (5d) ausgeschaltet ist (Position OFF). Schließen Sie ein Full-Range-Lautsprechersystem (8 Ohm) an die Left- und Right-Ausgangsklinken (9) an. In diesem Modus gibt der Subwoofer Frequenzen von etwa 40 Hz-20 Hz wieder. Die passiven Full-Range-Boxen (Left und Right) geben Frequenzen von 120 Hz und darüber wieder. Diese Art von Stereo-Anschluss versorgt einen Mono-Subwoofer-Ausgang mit hochpassgefilterten, passiven Stereo-Signalen (Left und Right). Diese Anordnung ermöglicht ein äußerst robustes und leistungsfähiges Stereo-Playbacksystem und eignet sich insbesondere für den mobilen DJ-Einsatz. Zwei QW-118Ps mit zwei passiven Full-Range-Boxen Schließen Sie ein Full-Range-Stereo-Signal aus dem Left-Kanal an die Left-Eingänge (5) des ersten QW-118P an. Stellen Sie sicher, dass der Mono-Schalter (5d) eingeschaltet ist (Position ON). Schließen Sie einen Full-RangeLautsprecher (8 Ohm) an die Left-Ausgangsklinke (9) an. Diese wird zum Left-Kanal für das gesamte System. Schließen Sie ein Full-Range-Stereo-Signal aus dem Right-Kanal an die Left-Eingänge (5) des zweiten QW-118P an. Stellen Sie sicher, dass der Mono-Schalter (5d) eingeschaltet ist (Position ON). Schließen Sie ein FullRange-Lautsprechersystem (8 Ohm) an die Left-Ausgangsklinke (9) an. Diese wird zum Right-Kanal für das gesamte System. Die Verwendung der Ein- und Ausgänge des Left-Kanals an jedem QW-118P gewährleistet, dass das gesamte System korrekt arbeitet. Dieses Setup kann für jeden auf diese Art angeschlossenen QW118P wiederholt werden, und zwar für eine beliebige Anzahl von Kanälen. Mehrere QW-118Ps (oder andere Geräte mit Lautsprecher) Der QW-118P ist mit mehreren parallelen Eingängen ausgestattet, die den Anschluss mehrerer QW-118Ps hintereinander erlauben. Schließen Sie das erste Kabel aus dem Mischpultausgang an den ersten QW-118P an. Schließen Sie danach ein Kabel von der Thru-Klinke des ersten QW-118P an den Eingang des zweiten QW-118P an. Dies kann abhängig von der Gesamtlänge der Kabel und ihrer Betriebskapazität über mehrere Geräte fortgesetzt werden. Bei einem typischen Mischpultausgang mit geringer Quellimpedanz und hochwertigen symmetrierten Kabeln können mehrere QW-118P von einem Ausgang mit Kabeln von 10-13 m Länge hintereinandergeschaltet werden, ohne dass hörbare Probleme oder Verzerrungen eintreten. Schließen Sie Kabel nie an die Klinken an, wenn die Geräte eingeschaltet sind und die Lautstärke aufgedreht ist!

Einsatzbereiche Der QW-118P eignet sich für eine Vielzahl von Einsatzbereichen wie etwa Beschallungs- und Übertragungsanlagen oder Musik-Playback. Wird das Gerät im Dreikanal-Stereo-Modus eingesetzt, eignet es sich auch für den DJ-Einsatz. Natürlich ist der QW-118P auch für den herkömmlichen Einsatz als reiner Power-Subwoofer ganz hervorragend geeignet. Eine typische Signalquelle für die Line-Pegeleingänge (5) des QW-118P wäre etwa ein BeschallungsanlagenMischpult oder der Ausgang eines CD-Players, Minidisc-Players oder Tonbandgerätes. FEHLERSUCHE Keine Ausgangsleistung Überprüfen Sie zunächst, ob das Gerät mit Wechselstrom versorgt wird und eingeschaltet ist. Ist dies der Fall, sollte die Power-LED (4) aufleuchten. Ist dies nicht der Fall, überprüfen Sie, ob der On/Off-Schalter (3) auf „ON" steht, und überprüfen Sie, ob das IEC-Netzkabel (2) vollständig eingesteckt ist. Das Wechselstromnetzkabel muss in eine funktionierende Wechselstromsteckdose eingesteckt sein. Überprüfen Sie schließlich die Sicherung (1). (Siehe Abschnitt Sicherung auf der Rückseite für Sicherheitsanweisungen). Wenn Sie sichergestellt haben, dass der QW-118P mit Wechselstrom versorgt wird, überprüfen Sie, ob er Signale bekommt. Ziehen Sie das Kabel ab, das in die Eingänge des QW-118P eingesteckt ist, und schließen Sie es an ein anderes Gerät an, das das Signal wiedergeben kann, z.B. ein Verstärker mit Lautsprecher. Ist ein Signal vorhanden, überprüfen Sie, ob der Master-System-Pegelregler ausreichend hochgedreht ist (um etwa ein Drittel oder die Hälfte). Erfolgt noch immer keine Ausgangsleistung, wenden Sie sich an Ihren PeaveyHändler oder an das Peavey International Service Center. Brummen oder Summen Ist aus dem QW-118P ein Brummen oder Summen zu hören, könnte dies mit der Wechselstromsteckdose zusammenhängen. Stecken Sie den QW-118P versuchsweise in eine andere Wechselstrom-Steckdose. Wird für den Mischpult ein anderer Schaltkreis bzw. Überlastschalter verwendet als für den QW-118P, kann dies Probleme durch Brummen verursachen. Stellen Sie sicher, dass für die Signalleitung an die Eingänge des QW-118P geschirmte Kabel verwendet werden. Werden anstatt geschirmten Kabeln Lautsprecherkabel mit 1/4"-Steckern oder XLR-Steckern als Eingangskabel verwendet, kann dies eher Brummen oder Summen verursachen. Brummprobleme können auch durch Brummschleifen verursacht werden. Der QW-118P ist mit zwei Ground-LiftSchaltern ausgestattet. Einer befindet sich neben der Eingangsklinkengruppe (10a), der andere an den Hochpass-Ausgangsklinken (10b). Überprüfen Sie zunächst sorgfältig sämtliche Eingangsveränderungen. Drehen Sie dazu den Lautstärkeregler herunter, ziehen Sie die Kabel ab, stecken Sie sie wieder ein und betätigen Sie den Ground-Lift-Schalter. Stellen Sie sicher, dass keine Licht-Dimmer in denselben Schaltkreis wie der QW-118P oder das Mischpult (oder alle anderen Quellgeräte) angeschlossen sind. Werden Licht-Dimmer verwendet, müssen sie eventuell vollständig auf- oder abgedreht werden, um das Brummen zu beseitigen oder zu reduzieren. Hierbei handelt es sich um ein durch die Wechselstromverdrahtung bzw. den Licht-Dimmer verursachtes Problem und nicht um eine Störung des QW-118P. Der Erdungsstecker des dritten Leiters im Wechselstromstecker darf NIE entfernt oder abgebrochen werden. Rasseln oder Summen Der QW-118P erbringt eine extrem hohe Ausgangsleistung bei sehr niedrigen Frequenzen. Das kann dazu führen, das Gegenstände im Raum vibrieren, die nicht sicher befestigt oder installiert sind. Davon betroffen sein können Lampenbefestigungen, abgehängte Decken, Racks, Regale, Tische, Stühle, Gerätekästen, Griffe an Geräten, Rollen, Türen, Fenster und dergleichen. Überprüfen Sie, woher das Geräusch kommt, da es sich wahrscheinlich nicht um einen Fehler des Gerätes handelt, sondern eine der o.a. Ursachen hat. Zu starke Hochfrequenzausgabe des Subwoofers Stellen Sie sicher, dass der Mono-Schalter (5d) eingeschaltet ist (Position ON). Dadurch sollte eine Hochfrequenzausgabe des Subwoofers ausgeschaltet werden.

Wird das Gerät im Dreikanal-Stereo-Modus eingesetzt, können gewisse hohe Frequenzen vom Subwoofer erzeugt werden, wenn ein Hochfrequenzsignal in nur einem Kanal vorliegt. Dies ist normal und dürfte kein Problem darstellen. Männlicher Gesang klingt unsauber oder dröhnt Möglicherweise ist der Pegel des Subwoofers zu stark heraufgedreht. Die kosmos®-Einstellungen können zu hoch sein. Verringern Sie den Subwoofer-Pegel, indem Sie den Quake/Sub-Pegelregler (7a) so weit herunter drehen, bis der Sound besser wird. Um die Stärke der kosmos-Bearbeitung zu verringern, ohne den Subwoofer-Pegel zu verändern, drehen Sie den Master-System-Pegelregler (6) herunter und den Quake/SubPegelregler (7a) herauf, bis der Subwoofer wieder auf dem früheren Pegel steht. Beim Dreikanal-Betrieb drehen Sie den Quake/Sub-Pegelregler (7a) herunter. Verzerrter oder verschwommener Sound Überprüfen Sie zunächst, dass beim Mischpult (Signalquelle) kein Clipping oder Übersteuern vorliegt. Stellen Sie sicher, dass der Lautstärkeregler (6) am QW-118P nicht zu niedrig eingestellt wurde (es ist viel Signal erforderlich, um das Gerät mit vollständiger Leistung zu betreiben). Achten Sie darauf, dass die Eingangsstecker fest in die Eingangsklinken (5) auf der Rückseite des QW-118P eingesteckt sind. Stellen Sie sicher, dass die Line-Pegelsignale über die richtigen Eingänge (5) laufen und dass nicht versehentlich ein Verstärker in eine der Eingangsklinken des QW-118P eingesteckt wurde. Wird zur Wechselstromversorgung des Geräts ein Verlängerungskabel verwendet, muss überprüft werden, ob seine Stromkapazität ausreichend ist und es nicht auch zur Stromversorgung weiterer Geräte verwendet wird. Der QW-118P ist mit einem eingebauten EQ ausgestattet, um das natürliche Ansprechen des Woofers im System zu erweitern und auszugleichen. Die Bässe werden angehoben, und das System weist ein flaches Ansprechen auf und sollte – wenn überhaupt – nur wenig zusätzlichen EQ erfordern. Wurden die Bässe für den QW-118P von außen zusätzlich zu stark angehoben, kann dies bei sehr hohen Schalldruckpegeln zu einer verfrühten Überlastung führen. Durch Verringerung des externen EQs (Mischpult, EQ im Rack) sollten sämtliche Verzerrungen beseitigt werden. Wurde der kosmos-Schalter (7c) gedrückt, sollte versucht werden, diese Funktion zu umgehen und die Verzerrung so zu beseitigen. Werden zusätzliche Lautsprecher verwendet, die an die Left- und Right-Ausgänge (9) angeschlossen sind, muss sichergestellt werden, dass ihre Impedanz mindestens 8 Ohm beträgt. Trennen Sie die Lautsprecher vorübergehend ab, sodass Sie feststellen können, ob sie die Verzerrung verursachen. Sind die Left- und RightLautsprecher die Ursache für die Verzerrung, wurde die Gesamtkapazität des QW-118P oder der Lautsprecher möglicherweise überschritten. Verringern Sie den Drive-Pegel, und überprüfen Sie nochmals die Impedanz der Lautsprecher (mindestens 8 Ohm). Bauliche und technische Spezifikationen Das Power-Subwoofer-System soll ein Frequenzverhalten von 40 Hz bis 120 kHz aufweisen. Der Spitzenschalldruckpegel mit unhörbarer Verzerrung soll bei Musik als Quelle 130 dB erreichen, gemessen in einer Entfernung von einem Meter und mit vollständiger Leistungsfähigkeit. Das System soll mit einem 18" Low Rider®-Basswoofer ausgestattet sein. Das gebrückte Power-Subwoofer-System soll über eine Gruppe von mittelohmigen Eingangssteckern (links und rechts) verfügen, bei denen es sich um einen Combo-XLR-Stecker weiblich und einen 1/4"-TRSKopfhörerstecker sowie einen XLR-Klinkenstecker handelt, die sich auf der Rückseite befinden und parallel geschaltet sind. Daneben soll eine Reihe von XLR-Hochpassausgangsklinken für linken sowie rechten Kanal vorhanden sein. Neben der Eingangsklinkengruppe wird ein Master-System-Lautstärkeregler vorhanden sein. Daneben soll das System mit Speakon®-Ausgängen links und rechts zum Treiben eines Lautsprechers mit 8 Ohm ausgestattet sein. Die Systemverstärker sollen über ein ungefiltertes Frequenzverhalten von 10 Hz bis 30 kHz verfügen, das um nicht mehr als +0 abweicht, und -1 dB bis Nennleistung, einen Dämpfungsfaktor von über 100 bei 1 kHz an 8 Ohm, ein Brumm- und Rauschverhalten besser als 90 dB unter Nennleistung sowie einen Klirrfaktor und Intermodulation von unter 0,3% aufweisen. Der gebrückte Woofer-Anschluss soll eine Leistung von 1000 W an 8 Ohm Nennlast gebrückte Nennlast bringen können, die Ausgänge links und rechts sollen 250 W an 8 Ohm Nennlast bringen können, und beide sollen über eine unabhängige DDT™-Kompression verfügen.

Das Eingangssignal soll durch eine Line-Pegelfrequenzweiche 4. Grades (Linkwitz-Riley) mit versetztem Pol bei 120 kHz elektronisch in Höhen und Tiefen geteilt werden. Die Tiefen sollen mit kosmos® bearbeitet werden können, um eine Verstärkung der Bässe zu liefern, und Subsonic-Filterung und umfassende Frequenzbearbeitung sollen möglich sein. Die Höhen sollen hochpassgefiltert sein. Die Box soll aus hochwertigem 19 mm starkem Sperrholz mit abriebfester schwarzer Hammer Head™Beschichtung gefertigt sein. An jeder Seite der Box soll sich ein Metallgriff befinden, und Rollen an der Rückseite sollen ein Kippen und Umherrollen des Gerätes ermöglichen. Zum Schutz des Woofers soll ein pulverbeschichtetes perforiertes Metallgitter (Stärke 16) vorhanden sein. Die Box soll mit vier großen robusten Gummifüßen zum Abstellen auf dem Boden und einem Ständertunnel oben zur Befestigung eines Lautsprecherständers ausgestattet sein. Die Außenmaße sollen 72 cm (Höhe) x 53 cm (Breite) x 69 cm (Tiefe) betragen, das Gewicht soll 55 kg betragen. Der Leistungsbedarf soll sein: 1300 Watt, 120 V Wechselstrom, 60 Hz (USA) und 240 V Wechselstrom, 50 Hz (Europa). Das Lautsprechersystem soll die Bezeichnung Peavey QW-118P tragen.
