BEDIENUNGSANLEITUNG KB5 PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko - Elektrischer Schlag! Nicht offen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung offen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführten halten.

ACKTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte these Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitunglesen.

Wir möchten uns bei Ohnen davon bedanken, dass Sie sich für den Keyboard-Verstärker KB4/KB5 entschieden haben. Auch hier haben sich die Techniker von Peavey die Meinungen von Keyboardern zu Herzen genommen und einen Verstärker entwickelt, der hereausragende Funktionen und ausgezeichneten Klang in einem einzigen tragbaren Gerät kombiniert. Die Verstärker der neuen KB-Serie liefern eine beeindruckende Klangwiedergabe all ihrer Keyboard-Sounds – vonDONNDREN BÄSEN bis hin zu kristallklaren Hohen steckt alles drin!

Bevor Sie beginnen, über ihren Verständiger zu speilen, müssen Sie sicherstellen, dass das Gerät an die korrekte Wechselspannung angeschlossen wird. Die für Ihr Gerät korrekte Spannung ist darüber dem IEC-Netzkel auf der Rückseite des Geräts aufgedruckt. Daneben steht für den Einsatz einer zusätzlichen externen Laufsprecherbox eine externe Laufsprecherklinke zur Verfügung. Diese befindet sich ebenfalls auf der Rückseite und wird in dieser Abschnitt erläutert. jeder Funktion des Produkts ist numberiert. Die jeweiligen Funktionen finden Sie mit der entspruchenden Nummer auf den Abbildungen der Vorder- bzw. Rückseite des Geräts in dieser Anleitung.

Lesen Sie sich diese Anleitungrette sorgfaltig durch, damit sowohl ihre Sicherheit als auch die Ihres Geräts gewährleistet ist.

Merkmale

Vier (KB4) oder fünf Kanäle (KB5)
· 75 Watt (KB4) oder 150 Watt (KB5) - ordentliche Power!
- Ultrarobuster, versenkbarer Knebelgriff für leichte Transport – einfach einrasten, zurückklappen, und los geht's!
- Symmetrierte Stereo-Line-Ausgänge
- Stereo-Send/Return-Klinke
- Erweiterung durch zusätzliche Laufsprecher möglich

SETUP-KURZANLEITUNG

1. CSchlieben Sie das Netzkabel an eine Steckdose mit den korrekten Werten an.
2. Achten Sie daraufauf, dass sümmtliche Pegel heruntergedreht oder vollständig im entgegengesetzten Uhrzeigersinn gedreht sind, und stellen Sie alle EQs neutral ein.
3. Stellen Sie den Master-Pegel auf die Position 12:00.
4. Schließen Sie den linken Ausgang Ihres Keyboards an den linken Eingang des KB5/KB4 und den rechten Ausgang Ihres Keyboards an den rechten Eingang des KB5/KB4 an.
5. Aktivieren Sie den DDT-Schalter.
6. Stellen Sie den Main/Monitor-Schalter auf die Position Monitor.
7. Schalten Sie die Stromversorgung des KB5/KB4 ein.

8. Stellen Sie den Kanalpegel auf die angemessene Lautstärke ein.

9. Stellen Sie den Kanal-EQ nach Bedarf ein.

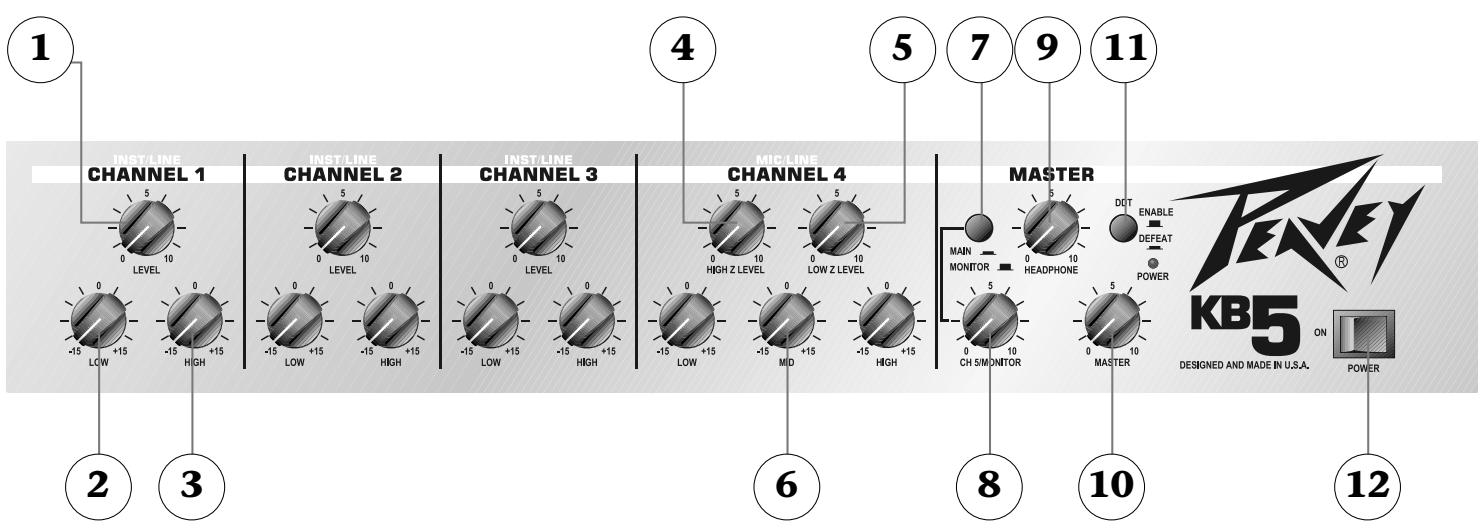

FRONT PANEL

Level (1)

Regelt den Eingangspegel der 1 / 4 -Klinke. (Kanäle 1, 2 und 3 am KB5 und Kanäle 1 und 2 am KB4.)

Low EQ (2)

Aktiver Klangregler (stufenlos regelbar, ± 15 dB), mit dem der Niederfrequenzbereich variiert werden kann. (KB5: Kanäle 1, 2 und 3; KB4: Kanäle 1 und 2.)

Achtung: Ein übermögiges Anheiten der Niederfrequenzen führt zu verstärktem Stromverbrauch und steigert das Risiko einer Beschädigung der Laatsprecher.

Hi EQ (3)

Aktiver Klangregler (stufenlos regelbar, ± 15 dB), mit dem der Hochfrequenzbereich variiert werden kann. (KB5: Kanäle 1, 2 und 3; KB4: Kanäle 1 und 2.)

High Z Level (4)

Zur Regelung hochohmiger Mikrophone oder anderer Quellen mit hohem Pegel, die mit einem 1/4 - Kopfhörerstecker ausgestattet sind.

Low Z Level (5)

Zur Regelung niederohmiger Mikrophone oder anderer Quellen mit niedrigem Pegel, die mit einem mönnlichen XLR-Stecker ausgestattet sind.

Mid EQ (6)

Aktiver Klangregler (Typ Spitze/Kerbe, ± 15 dB), mit dem der Mittenfrequenzbereich variiert werden kann. (Kanal 4 am KB5 und Kanal 3 am KB4.)

Main/Monitor (7)

Mit diesen Schalter wird festgelegt, welches Signal an die Kopfhörer gesendet wird. In der Position OUT wird nur das Signal von Kanal 5 an die Kopfhörer gesendet. Dies ist weitere von Vorteil, wenn Sie ein Click-Track oder Midi- bzw. voraufgezeichnetes Track abhören müssen. Ist der Schalter gedrückt (Position IN), erhalten die Kopfhörer Signale von allen Kanälen. Denken Sie daran, dass these Signal nie an die Main-XLR-Ausgänge gesendet wird.

CH_5 /Monitor Level (8)

Regelt den Eingangspegel für Kanal 5. Zur Regelung hochohmiger Mikrophone oder anderer Quellen mit hohem Pegel, die mit einem 1/4 "Kopfhörerstecker ausgestattet sind.

Headphone Level (9)

Hiermit wird der zur Kopfhörerklinke auf der Rückseite gesendete Pegel geregelt. Um Hörschäden zu vermeiden, muss dieser Regler vollständig im entgegenegasetzen Uhrzeigersinn heruntergedrecht werden, bevor Sie Kopfhörer verwenden. Drehen Sie den Knopf im Uhrzeigersinn, bis ein angenehmer Hörpegel erreicht ist. Der Master-Pegel wird dadurch nicht verändert.

Master Level (10)

Mit thisem Regler wird der Gesamtpegel des Geräts eingestellt. Achten Sie darauf, dass der Master-Pegel vollständig heruntergedreht ist (vollständig im entgegengesetzten Uhrzeigersinn), bevor Sie das Gerät einschalten. Der Kopfhörerpegel wird dadurch nicht verändert.

DDT™-Wahlschalter (11)

Mit diesen Schalter wird Peaveys exklusiver DDT™-Lautsprecherschutz geregelt (DDT = Distortion Detection Technique, Funktion zur Ermittlung von Verzerrungen). Steht dieser Schalter auf der Position OUT, ermittelt eine einzigartige Schaltung Signalbedingungen, die zu einer Überlastung des Verständrkers führen konnten, und aktiviert die Kompression, um den Gain zu verringn und Clipping zu verhindern. Mit diesen Verfahren wird jedem dem Verständraker zur Verpfugung stehende Watt zur Wiedergabe des Signals ausgenutzt, gleichzeitig werden jedoch auch Clipping und Verzerrung verringert, wodurch mögliche Beschädigungen des Laustspechers eingeschränkt werden. Da diese Funktion bei Pegeln unter dem Clipping-Punkt „unsichtbar" ist, wird empfohlen, sie immer aktiviert zu halten. Steht der Schalter auf der Position IN, ist diese Schutzfunktion ausgeschaltet, sodass ein mögliches Clipping des Verständrakers erfolgen kann, was die Wahrscheinlichkeit einer Beschädigung der Laustspecher erhöht.

Power-Schalter (12)

Steht dieser Kippschalter mit zwei Positionen auf der Position ON, wird das Gerät mit Netzstrom versorgt.

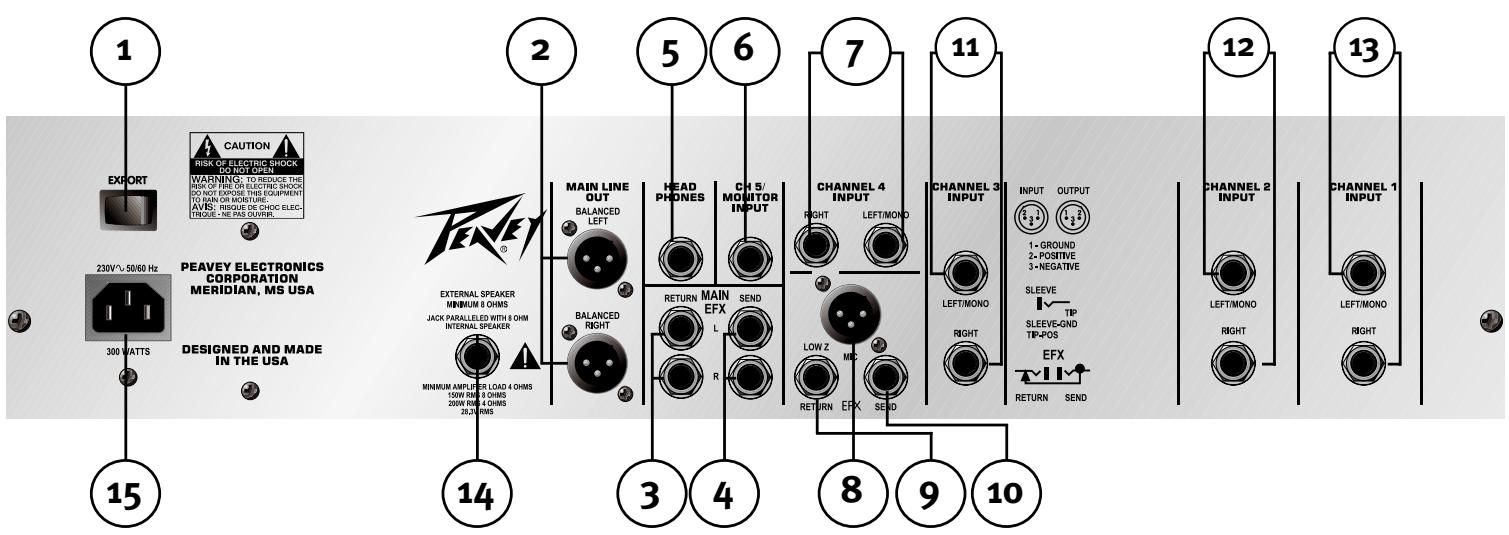

Ground Polarity (1)

Dieser Kippschalter mit 3 Positionen muss normalerweise auf der mittleren Position (o) stehen. Ist aus der Laufsprecherbox ein Brummen oder Rauschen zu horen, kann der Schalter auf die Positionen (+) oder (-) gestellt werden, um these Brummen oder Rauschen zu verringgern. Kann das Problem durch Verändern der Polarität nicht behoben werden, wenden Sie sichitte an ihren autorisierten Peavey-Handler, das Peavey-Werk oder an einen qualifizierten Kundendiensttechniker.

Main Line Out (2)

These geräuscharmen, elektronisch symmetrierten XLR-Stecker können zum Senden von Signalen an ein Mischpult, ein Tonbandgerät usw. eingesetzt werden.

Send/Return Jacks Mains (3 und 4)

Zwei Paar 1/4 "Stereo-Klinken erhögtiglich das Einschleifen verzinslichener Zusatzvorrichtungen (Effektgeräte, Equalizer usw.) vor der Verändererstufe.

Headphone Jack (5)

These 1/4" -Klinke ist ausschließlich für Stereokopfhörer geeignet.

CH_5 /Monitor Input Jack (6)

Mit dieser 1 / 4 "Klinke erfolgt der Anschluss an den Ausgang beliebiger Line-Pegelgeräte.

High-Impedance Input (7) für Kanal 4 (Kanal 3 beim KB4)

An diesen Paar 1 / 4 "Klinken können hochohmige Mikrophone oder Line-Pegelquellen angeschlossen werden, die mit linken und rechten 1 / 4 "Kopfhörersteckern ausgestattet sind.

Low-Impedance Input (8) für Kanal 4 (Kanal 3 beim KB4)

Für den Einsatz mit niederohmigen Mikrophonen oder anderen Line-Pegelquellen, die mit einem mönnlichen XLR-Stecker ausgestattet sind.

Send/Return-Jack (9 und 10) für Kanal 4 (Eingang von Kanal 3 beim KB4)

Dieses Paar 1 / 4 "Klinken erhögt das Einschleifen verschiedener Zusammenrichtungen (Effektgeräte, Equalizer usw.).

Input (11, 12 und 13) für Kanal 3, 2 und 1 (Kanal 2 und 1 beim KB4)

An these Paar 1 / 4 "Klinken konnen hochohmige Mikrophone oder Line-Pegelquellen angeschlossen werden, die mit linken und rechten 1 / 4 "Kopfhörersteckern ausgestattet sind.

External Speaker Jack (14)

These 1/4"-Klinke liefert das angetriebene Signal vom Verständär. Mit Hilfe dieser Klinke können Sie eine zweite Laatsprecherbox parallel anschließen. Die externe Mindest-Laatsprecherlastimpedanz beträgt 8 Ohm.

IEC-Stecker/abziehbares Netzkabel (15)

Hierbei handelt es sich um einen genormten IEC-Netzstecker. Ein Wechselstrom-Netzkabel mit dem entsprechenden Wechselstromstecker und den entsprechenden Werten für die erforderliche Betriebsspannung liegt bei. Das Netzkabel muss an den Veränderungen angeschlossen werden, bevors an eine geeignete Wechselstromsteckdose angeschlossen wird.

Wechselstrom-Netzkabel für die USA

Bei dieser dem Gerät beiliegenden Netzkabel handelt es sich um ein robustes, dreiadriges Kabel mit einem herkömmlichen 120-V-Wechselstromstecker mit Erdungsstift. Der Erdungsstiftarf in keinem Fall an irgendeinem Gerät entfernt werden. Er ist zu ihrer Sicherheitvorhanden. Ist die verwendete Steckdose nicht mit einem Erdungsstift ausgestattet, muss ein geeigneter Erdungsadapter verwendet und die dritte Ader korrekt geerdet werden.

KB5
