BEDIENUNGSANLEITUNG IMPULSE 1015P PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko - Elektrischer Schlag! Nicht öffnen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung offen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführten halten.

ACKTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte these Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitunglesen.

Wir möchten uns bei Ohnen darauf bedanken, dass Sie sich für das netzbetriebene Modell des Impulse® 1015 entschieden haben. Der 1015P ist mit einer Endstufe mit zwei Verständern ausgestellt, die 800 Watt dynamische Spitzenleistung für den Woofer und 200 Watt dynamische Spitzenleistung für den Hochtöner mit Kompressionstreiber – beiden mit Peaveys DDT™-Kompression – liefert. Der 1015P, der mit einem 15" BWX Black Widow®-Woofer und dem RX™22-Kompressionstreiber ausgestellt ist, bietet zudem zuschaltbare Mikro- und symmetrierte Line-Pegeleistung mit Lautstärkeregelung und Loop-Thru-Klinken.

Impulse 1015P

• Netzbetriebenes System mit zwei Verständern mit einer Gesamtleistung von 500 W!
• Beide Verständner sind mit DDT-Kompression ausgestellt.
• Erstklassiger Black Widow BWX 15"-Woofer
• RX22 2"-Kompressionstreiber aus Titan
• Spitzenschalldruckpegel von über 130 dB bei Musik!
• Symmetrierte Line-Pelegeingänge mit 1/4"-TRS- und XLR-Steckern bzw. Buchsen
• Getrennter zuschaltbarer Mikro-XLR-Eingang
• Das eingegossene Horn zeichnet sich durch Herausragendes gleichmäßiges Ansprechen und Abdeckwinkelregelung aus
• Loop-Out/Loop-In-Klinken erfolgslich den Anschluss mehrerer Geräte
• Mehrere Handgriffe

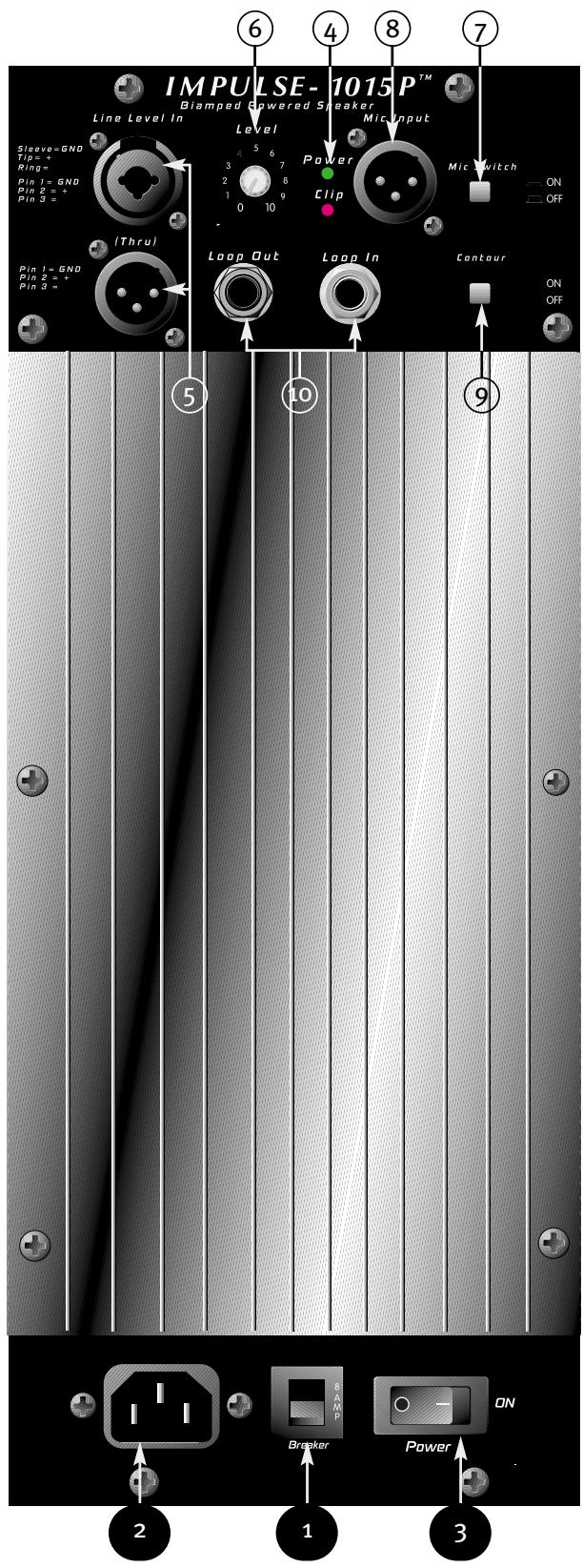

RÜCKSEITE

(1)ÜBERLASTSCHALTER

Das Gerät ist durch einen rückstellbaren Wechselstrom-Netzüberlastschalter (8 Ampere) vor Überlastungen und Störungen gesichert. Solleter der Schalter am Gerät tatsächlich einmal auslösen (was selten geschieht), drehen Sie den Netzschalter auf die Position „Off", stellen den Überlastschalter zurück, indem Sie den mittleren Hebel ganz eindrücken, und schalten den Netzschalter erneut ein. Solleter der Hebel des Überlastschalters nicht eingedrückt bleiben, muss das Gerät möglicherweise zuerst abkühlen.

Lösder Überlastschalter immer wieder aus, versuchen Sie NICHT, den Schalter weiterhin zurückzustellen, sondern halten Sie das Gerät durch einen qualifizierten Kundendiensttechniker überprüfen.

(2) ANSCHLUSS DES IEC-NETZKABELS

Das abziehbare Wechselstrom-Netzkelb wird in diese Buchse gesteckt, um den Netzschalter mit Betriebsspannung zu versorgen.

(3) EIN/AUS-SCHALTER

Steht dieser Schalter auf der Position „On", wird die Systemelektronik mit Wechselstrom versorgt.

(4) POWER-LED

These LED leuchtet auf, wenn die Elektronik des Vorverstärkers mit Strom versorgt wird. Zudem sollen sie aufleuchten, wenn sich der Netzschalter auf der Position „On" befindet und das Wechselstromkabel angeschlossen und in eine Steckdose gesteckt ist.

Die Eingangs- und Ausgangsklinken sind parallel angeordnet, sodass das Audio-Eingangssignal durch Mehrfachschaltung an andere Geräte angeschlossen werden kann. Der „Input“-Pegel ist derselbe wie der „Output“-Pegel, und die jeweiligen Klinken sind nicht voneinander isoliert. Bei der Eingangsklinke (5a) handelt es sich um eine mittelohmige symmetrierte Combo-XLR-Buchse und einen 1/4"-RTS-Stecker, bei Klinke (5b) um einen XLR-Klinkenstecker.

(6) VOLUME

Mit diesen Regler wird die Verständung (Pegel) des Impulse 1015P-Systems geregelt. Beim Einsatz mit den Primary Input/Output-Klinken (5) wird dieser Regler zur direkten Einstellung des Systemausgangspegels verwendet. Wird der Mikrophoneingang zusammen mit den Primary In/Out-Klinken verwendet, wird der Mikropegel mit diesen Regler eingestellt, und der Pegel des Nebensignals (Musik in die In/Out-Klinken) wird danach über den Source- oder Feed-Regler (Mischpult) eingestellt.

(7) MIC-ON-SCHALTER

Steht dieser Schalter auf der Position „On", wird die Mic-Input-Klinke (8) an den Vorverstärkerschaltkreis angeschlossen. Wird das Mikro nicht verwendet, sollte dieser Schalter auf der Position „Off" stehen, um Bruppen oder Rauschen durch den Mikroeingang zu verringn.

(8) MIC INPUT

XLR-Eingangsbuchse für den Anschluss eines Mikros an das Impulse 1015P-System. Diese Stecker liefert eine Phantomspeisung von +15 V und einen Gain, der für die meisten modernen Mikrophone, die Stromversorgung benötigten, geeignet ist. Werden dieser Eingang und die regulären Inputs (5) gemeinsam verwendet, sollte die Lautstärke des Mikros zunachst über den Volume-Regler (6) eingestellt werden, und der an die regulären Eingänge gesendete Pegel sollen über den Source-Pegelregler (Mischpult) auf den gewünschten Pegel eingestellt werden.

(9) CONTOUR-SCHALTER

Steht dieser Schalter auf der Position „On“, werden die Mitten um etwa 4 dB abgesenkt.

(10) LOOP-THRU-KLINKEN

Nachdem das Signal die symmetrierten Eingänge und die Volumenregelung durchlaufen hat, wird es von denen an einen anderen Impulse 1015P über dessen Loop-In-Klinke gesendet.

Da es sich damit um unsymmetrierte hochohmige Klinken handelt,arf das Kabel nicht zu lang sein.

BETRIEBSANLEITUNG

Falls die Rückwand abgenommen bzw. wieder befestigt werden muss, müssen die Bolzen für die Rückwand gelöst bzw. wieder befestigt werden. Dazu muss zunachst das vordere Lautsprechergitter und danach der Woofer abgenommen werden, und danach werden die Muttern von vorne im Gehäuseinneren festgehalten, damit sie sich nicht drehen. Bevor jegliche Art von Arbeiten am Gerät durchgeführt werden, muss es von der Stromquelle getrennt werden. Lassen Sie sámttliche Wartungsarbeitien von qualifizierten Kundendiensttechnikern durchführten.

Der Kuhlkörper kann an der Rückwand heißt werden, geben Sie dazu Acht, dass Sieihn nicht berühren. Der Kuhlkörperarf nicht blockiert oder abgedeckt werden, da ansonsten die Beluftung beeinträchtigt wird.

Achten Sie darauf, dass Sie nach dem Einschalten des Mikros und während des Einpegelns des Mikros das Mikro von der Vorderseite des Laufsprechers weghalten, da es ansonsten ein sehr lautes Feedback gibt! In dieserm Fall wird das System beschädigt!

Schließen Sie die Eingänge des Impulse 1015P NICHT an den Ausgang eines Verständerkers an. Die Eingänge sind so ausgelegt, dass sie von einem Signal mit Line-Pegelstärke getriebenen werden müssen.

Entfernen Sie NICHT das metallene Schutzgitter.

Verwenden Sie die Input/Output-Klinken NICHT als Mischpult, indem Sie versuchen, mehr als eine Signalquelle gleichzeitig an sie anzuschreiben. Alle Input/Output-Klinken (5) sind miteinander festverdrahtet, sodassamttliche Steckertype als Eingang verwendet werden konnen und das Eingangssignal an ein anderes Audiogerät (wie einen anderen Impulse 1015P) gesendet oder über Mehrfachschaltung angeschlossen werden kann. Werden zwei entsprechliche Signale direkt in den Impulse 1015P gesendet, konnen dadurch die Ausgänge der Quellgeräte beschädigt werden. Verwenden Sie einen Mischpult, um zwei oder mehrere Signale zu einem einzigen Signal zu kombinierten, das an den Eingang des Impulse 1015P gesendet wird.

ACKTUNG: Der Impulse 1015P ist äußert kraftvoll und leistungsfähig! Der Einsatz these Beschallungssystems kann zu dauerhaftem Hörverlust führen! Stellen Sie die maximale Gesamtlautstärke daher mit äußerster Vorsicht ein.

Der Eindruck hinsichtlich des Schallpegels des Impulse 1015P kann auf Grund seiner klaren sauberen Klangwiedergabe tauschen. Da kaum Verzerrung vorhanden ist und die Lautstärke nicht als unangenehm empfunden wird, scheint der Schallpegel wesentlich geringer zu sein als er tatsächlich ist. Dieses System ist in der Lage, einen Schalldruckpegel von über 130 dB in einer Entfernung von einem Meter vom Lautsprecher zu liefern!

EINSATZ DES IMPULSE 1015P

EINSATZ DES IMPULSE 1015P ALS FLUGSYSTEM

Achtung: Die Anbringung des Impulse 1015P als Hänge- oder Flugsystem muss von einem zugelassenen Bauingenieur durchgeführt werden.

Wichtige Sicherheitsinformationen für die Montage von Peavey Impulse 1015P-Lautsprechersystemen.

Achtung: Bevor Sie versuchen, den Impulse 1015P aufzahngen, muss ein zugelassener Bauingenieur zu Rate gezogen werden. Wird der Lautsprecher nicht korrekt aufgehigt, kann er herunterfallen und schwerwiegende Personen- und Sachschäden verursachen. Es dürfen keine Boxen unterinander aufgehigt werden, und es dürfen keine zusätzlichen Lasten an diese Geräte gehängt werden. Es dürfen nur die korrekten Anschluss-Beschlagteile verwendet werden. Sümttliche zugehörigen Montagearbeiten fallen unter die Verantwortung Dritter.

Es mussen immer alle vier Einsatzteile einer vorhandenen Gruppe zusammen verwendet werden. Für den Einsatz einer Box als Flugboxarf NIE nur ein einziges Einsatzteil verwendet werden. Bei den Einsatzteilgruppen handelt es sich um eine obere Gruppe und eine untere Gruppe von jeweils vier Einsatzteilen. Einige Modelle verfügen zudem über eine Gruppe von vier Einsatzteilen auf der Rückseite der Box.

Der maximale Winkel zur vertikalen Aufhängung der Box beträgt 30^ .

Verwenden Sie immer eine geeignete Sicherheitskette oder ein geeignetes Drahtseil. Diese müssen durch den oberen Griff des Geräts geführt und fest an einem geeigneten Bauteil befestigt werden, wie von einem zugelassenen Bauingenieur angewiesen.

Der empfohlene Drehmoment fur den Montagebolzen beträgt 0,457 - 0,533m / kg ZIEHEN SIE IHN NICTZ FEST AN! Dreht ein Einsatzteil durch, ist es beschädigt, und die Box kann nicht aufgehängt werden!

Transportieren Sie die Box nie auf einen Gruppenträger oder einen anderen Montageträger montiert, da dies die Montageeinsätze übermögig strapazieren können.

ACHTUNG! (Anmerkung für den Bauingenieur)

Beim Impulse 1015P darf die Gewindeeinsatztiefe des Endes des Montagebolzens nicht mehr als 8 cm hinter der Oberfläche der Box betragen. Werden diese Gewindeeinsatztiefen übersritten, so können die Einsatzteile beschädigt werden oder aus der Box gelöst werden, wodurch eine sichere Montage der Box schwerwiegend beeinträchtigt wird.

Der korrekte Durchmesser von Montagebolzen und Gewinde pro Zoll beträgt 1/4 x 20. Es wird ein Bolzen Groß 5 empfohlen.

VERSORGUNG DES IMPULSE 1015P MIT STROM

Der Impulse 1015P wird mit einem IEC-Anschlussnetzkel (Wechselstrom) von ca. 2,40 m Länge gefelwert. Da für diese netzbetriebene Laufsprechersystem wahrscheinlich ein Verlängerungskabel verwendet wird, muss sichergestellt werden, dass das Verlängerungskabel nicht länger als notwendig ist und über die ausreichende Stromkapazität verfügbar, um die Sicherheit zu gewährleisten. Sind die Verlängerungskabel nicht länger als notwendig und verfügen sie über die hochstmögliche verfügbare Stromkapazität, so wird die Leistungsabgabe der internen Versteller des Impulse 1015P auf ein Höchstmaß gesteigert. Um optimale Ergebnisse zu erzielen, sollte über das Verlängerungskabel des Impulse 1015P kein anderes Gerät mit Strom versorgt werden. Durch die Verwendung eines eigenen Verlängerungskabels für das Gerät wird der Spanningsverlust verringgert, der bei allen Verlängerungskabeln auftritt. Wird nur ein einziges Verlängerungskabel für das gesamte Beschallungssystem an eine Steckdose angeschlossen, kann das die Leistung des Systems keinesfalls steigern.

Der Erdungsstecker des dritten Leiters im Wechselstromsteckerarf NIE entfernt oder abgebrochen werden, da dies die Sicherheit stark beeintrachtigt.

EINSATZ DES IMPULSE 1015P MIT EINEM SUBWOOFER

Der eingebaute Mastadapter ermittelcht den Einsatz mit dem Peavey Q-Wave 118 Subwoofer und dem als Zubehor erhaltlichen passenden Mast mit der Peavey-Teilenummer oo326540.

Der verwendete Mast hat eine Länge von ca. 90 cm und einen Nenndurchmesser von 3 cm.

SENDEN VON SIGNALEN AN DEN IMPULSE 1015P

Beim Impulse 1015P gibt es eine Vielzahl an Möglichkeit, Signale ans System zu setzen.

Der Einsatz des Mikroeingangs wird weiter unter in einem besonderen Abschnitt gehalt. Der bzw. die symmetrierten Line-Pegeleistung erlauben den Einsatz eines 1/4 "-Kopfhörersteckers, entweder eines genormten unsymmetrierten (Ring-Masse) Steckers oder eines symmetrierten TRS-Steckers (Spitze-Ring-Masse) ODER eines XLR-Steckers oder einer XLR-Buchse. Schreiben Sie Kabel nie an die Klinken an, wenn die Geräte eingeschaltet sind und die Lautstärke aufgedreht ist!

Ein genormter unsymmetrierter 1 / 4 "Kopfhörerstecker ist bzw. gut geeignet, und der symmetrierte Eingangsschaltkreis bietet auch gewissen Schutz gegen Störgeräutsche, ein symmetriertes Kabel mit symmetriertem 1 / 4 "TRS-Kopfhörerstecker oder XLR-Stecker bietet jeder einen wesentlich betteren Schutz gegen Störgeräutsche sowie eine Herausragende Leistung. Bestehen schwerwiegende Probleme mit Störgeräushen, kann Abhilfe geschaffen werden, indem die Erdung an einem symmetrierten Kabel am zum Impulse 1015P zeigenden Ende angehoben wird. Überprüfen Sie sorgfältig ähnliche Eingangsveränderungen und drehen Sie vor dem Einstecken bzw. Abziehen von Kabeln immer den Lautstärkeregler herunter.

Für den Einsatz mit dem Impulse 1015P werden qualitativ hochwertige Kabel empfohlen, da bei diesen in der Regel Abschirmung und Material better sind und sie eine längerere Haltbarkeit und Zuverlösigkeit bieten. Empfohlen wird auch, am Eingang zum Impulse 1015P einen gewissen Spielraum zu halten und die Kabel abzukleben oder sie durch einen Kabelschutz zu schützen, sodass niemand darüber stolpert oder den Impulse 1015P am Kabel herabzieht, wenn er auf einem Ständer montiert ist.

EINSTELLEN DES LAUTSTARKEREGLERS

Der Impulse 1015P ist mit einem Lautstärkeregler ausgestattet, der den Einsatz in den verschiedenen Situationen erleichtert. Ist der Lautstärkeregler vollständig im Uhrzeigersinn gedreht, ist die Verstärkung maximal und die Eingangsempfindlichkeit beträgt 0,5 V RMS für die volte Nennleistung. Wird der Impulse 1015P über ein Mischpult betrieben, kann es von Vorteil sein, die Eingangsempfindlichkeit zu verringn, indem der Lautstärkeregler auf die Häfte heruntergedreht wird. Der Impulse 1015P wird nun noch stärker wie ein typischer Verstärkereingang fungieren.

Zeigt die Anzeige des Mischpuls ein Clipping seiner Ausgangssignale an, wird das Gesamtleistungsvermögen des Impulse 1015P nicht sauber genutzt. Ein Clipping des Signals, bevor es zum Gerät gelangt, ist nicht optimal. Verringern Sie in thisem Fall den Ausgangspiegel des Mischpuls und drehen Sie den Lautstärkeregler des Impulse 1015P hereauf.

Die Veränder des Impulse 1015P sind mit DDT™ ausgestattet, wobei anhand einer LED-Anzeige ersichtlich ist, ob diese Funktion aktiviert wurde. Hört sich der Sound deutlich verdichtet an und die DDT-Anzeige leuchtet*häufiger auf, muss der Drive-Pegel vom Mischpult (oder der Lautstärkeregler am Impulse 1015P) herabgedreht werden.

Wird das Beschallungssystem zu ersten Mal eingeschaltet, muss zuerst die gesamte vorgescheltete Elektronik eingeschaltet werden und dann erst der Impulse 1015P, wobein lautstärkeregler vollständig im entgegengesetzten Uhrzeigersinn (herunter) gedreht werden muss. Beginnen Sie mit der Überprüfung der Pegel mit vollständig herabgedrehten Ausgangspiegelreglern des Mischpults, und drehen Sie sie langsam hersauf, wobei der Lautstärkeregler des Impulse 1015P auf der gewünschten Einstellung steht (für den Anfang wird empfohlen,ihn auf die Hälfte hereaufzudrehen).

EINSATZ DES MIC-EINGANGS MIT GLEICHZEITIGEM MUSIK-PLAYBACK

Bei eingeschaltetem (7) Mic-Eingang (8) wird ein Signal zur Vorverstärkerelektronik des Impulse 1015P gesendet. Achten Sie daraufuf, dass Sie nach dem Einsatz des Mikros und während des Einpegelns des Mikros das Mikro von der Vorderseite des Laufsprechers weghalten, da es ansonsten ein sehr lautes Feedback gibt. Für die Person, die das Mikro verwendet, wird eine Position seitlich vom und etwas zur Rückseite des Impulse 1015P anstatt vor dem Laufsprechersystem empfohlen. Wir der Mikroeingang nicht verwendet, muss der Mic-Schalter (7) ausgeschaltet werden, sodass Rauschen und Brummen möglichst gering sind.

Stellen Sie den Mikrophonpegel mit dem Lautstärkeregler (6) ein und berücksichtigten Sie, dass die Lautstärke während der eigentlichen Veranstellung in der Regel steigen wird und das Mikrophon später;naher vor die Lautsprecher gehalten werden könnte. Um die besten Ergebnisse zu erzielen, sollte das Mikro nahe am Mund

der Person gehalten werden anstatt in einer Entfernung von etwa 30 cm oder mehr. Jedoch sollte das Mikro nicht „gegessen" werden, d. h. die Lippen sollen das Mikro nicht berühren, da dies Häufig einen dröhnenden Klang zur Folge haben kann. Die besten Ergebnisse werden erzielt, wenn das Mikro etwa 5-7,5 cm vom Mund weg gehalten wird.

Werden der Mikroeingang (8) und die regulären Eingänge (5) für simultane Musik, Rede oder Gesang verwendet, sollen wie oben beschreiben zuerst die Lautstärke für das Mikro mit dem Pegelregler (6) eingestellt werden. Der Pegel an die regulären Eingänge sollen mit dem Quellpegelregler oder dem Mischpult auf die gewünschte Höhe eingestellt und an die Mikropegel angepasst werden.

EINSATZ MEHRERER IMPULSE 1015P

(oder anderer netzbetriebener Produkte der Impulse-Serie)

Da der Impulse 1015P über mehrere parallele Eingänge verfügbar, können über diese Eingänge mehrere Geräte hintereinander geschellt werden. Schließen Sie das erstige Kabel vom Mischpult an den ersten Impulse 1015P an, und schreiben Sie dann ein Kabel von seinen Eingängen an den Eingang des zweiten Impulse 1015P an. Dies kann abhängig von der Länge der Kabel und ihrer Betriebskapazität über mehrere Geräte fortgesetzt werden. Bei einer geringen Quellimpedanz, wie z.B. bei einem typischen Mischpultausgang, und üblichen symmetrierten Kabeln können zwei oder drei Impulse 1015P von einem Ausgang mit Kabeln von 10-13 Metern Länge hintereinandergeschellt werden, ohne dass ein hörbarer Verlust der Höhen eintritt.

Die Loop-Thru-Klinken (10) können ebenfalls zum Anschließlich eines Impulse 1015P oder anderer netzbetriebener Geräte der Impulse-Serie verwendet werden, wobei die Lautstärke einfach über den Lautstärkeregler eines einzigen Geräts geregelt werden kann. Schließen Sie ein gut geschirmtes Anschlusskabel mit zwei 1/4"-Kopfhörersteckern von der Loop-Out-Klinke des Geräts an, dessen Eingang an die Signalquelle angeschlossen ist, und schließen Sie dann theses Kabel an die Loop-In-Klinke des anderen Geräts an. Über den Lautstärkeregler des ersten Geräts kann nun die Lautstärke für beiden Geräte gleichernaß geregelt werden.

Schlieben Sie Kabel nie an die Klinken an, wenn die Geräte eingeschaltet sind und die Lautstärke aufgedreht ist!

EINSATZBEREICHE

Der Impulse 1015P eignet sich für eine Vielzahl von Einsatzbereichen wie etwa Beschallung, Übertragungsanlagen, Ergänzungssysteme oder Musik-Playback. Mit einem als Zubehör erhältlichen Monitorständer-Bausatz lassst sich der Impulse 1015P in einen hervorragenden Bühnenmonitor umwandeln. Auch für Vorräte oder Karaoke-Veranstaltungen ist der Impulse 1015P geeignet, wobei der Mikroeingang sowie die regulären Line-Pegeleistunge zusammen verwendet werden.

Eine typische Signalquelle für die Line-Pegeleingeänge (5) des Impulse 1015P waren etwa ein Beschallungsanlagen-Mischpult oder der Ausgang eines CD-Players, Minidisc-Players oder Tonbandgeräts.

FEHLERSUCHE

Keine Ausgangsleistung

Überprüfen Sie zunachst, ob das Gerät mit Wechselstrom versorgt wird und eingeschaltet ist. Ist dies der Fall, sollte die Power-LED (4) aufleuchten. Ist dies nicht der Fall, überprüfen Sie, ob der On/Off-Schalter (3) auf „On" steht, überprüfen Sie den Anschluss des IEC-Netzkabels (2) und stellen Sie safer, dass es vollständig und fest eingesteckt ist. Stellen Sie safer, dass das Wechselstrom-Netzkabel in eine Funktionierende Wechselstrom-Steckdose eingesteckt ist, und überprüfen Sie zuletzt den Überlastschalter (1) {siehe Abschnitt RÜCKSEITE/Überlastschalter für Sicherheitshinweise}.

Überprüfen Sie danach, ob an den Eingängen des Impulse 1015P ein Signal eingeht. Stecken Sie dazu das Kabel aus den Eingängen des Impulse 1015P in ein anderes Gerät ein, an dem Sie dies feststellen können (etwa einen Veränderkürer und einen Laatsprecher).

Lässt sich noch immer keine Ausgangsleistung feststellen, überprüfen Sie, ob der Lautstärkeregler angemessen heraufgedreht ist (um etwa ein Drittel bis die Häufe).

War der Impulse 1015P direktem Sonnenlicht oder zu starker Hitze ausgesetzt? Falls ja, konnte der Überhitzungsschutz aktiviert worden sein. Schalten Sie das Gerät aus, und kühlen Sie es, so gut es die jeweilige Situation erlaubt (verwenden Sie dazu jedoch KEINE Flüssigkeiten!).

Lässt sich noch immer keine Ausgangsleistung feststellen,lesen Sie sichitte die Bedienungsanleitung vollständig durch.

Brummen oder Summen

Da dies durch die Wechselstromsteckdose verursacht werden kann, stecken Sie den Impulse 1015P in eine andere Wechselstrom-Steckdose ein. Wenn Mischpult und Impulse 1015P an getrennte Schaltkreise angeschlossen sind (Schutzschalter), kann dies manchmal zu Brummproblemen führen.

Stellen Sie safer, dass der Mikroeingang (8) deaktiviert ist, wenn er nicht in Gebrauch ist; überprüfen Sie dazu den Mic-On-Schalter (7). Er sollte auf „Off" stehen.

Stellen Sie safer, dass für die Signalleitung zu den Eingängen des Impulse 1015P geschirmte Kabel verwendet werden. Lautsprecherkabel mit 1/4 - oder XLR-Steckern sind sehr anfällig für Brummen.

Stellen Sie sicher, dass keine Licht-Dimmer an denselben Schaltkreis wie der Impulse 1015P oder das Mischpult (oder andere Quellgeräte) angeschlossen sind. Werden Licht-Dimmer verwendet, müssen sie eventuell vollständig auf- oder abgedreht werden, um das Bruppen zu beseitigen oder auf ein akzeptables Maß zu reduzieren. Hierbei handelt es sich um ein durch die Wechselstromverdraughtung bzw. den Licht-Dimmer verursachtes Problem und nicht um eine Störung des Impulse 1015P. Der Erdungsstecker des dritten Leiters im Wechselstromstecker darf NIE entfernt oder abgebrochen werden, da dies die Sicherheit stark beeinträchtigt.

Verzerrter oder verschwommener Sound

Überprüfen Sie zunachst, dass beim Mischpult (oder der Signalquelle) kein Clipping oder Übersteuern vorliegt. Dies kann gelegentlich auftreten, wenn der Lautstärkeregler (6) am Impulse 1015P zu niedrig eingestellt wurde (zu welt im entgegengesetzten Uhrzeigersinn gedreht) und viel Signal erforderlich ist, um das Gerät mit vollständiger Leistung zu betreiben.

Achten Sie darauf, dass die Eingangsstecker fest in die Eingangsklinken (5) auf der Rückseite des Impulse 1015P eingesteckt sind.

Überprüfen Sie, ob die korrekten Eingänge (5) und nicht der Mic Input (8) für die Line-Pegelsignale verwendet werden. Stellen Sie safer, dass kein Veränder in die Eingangsklinken des Impulse 1015P eingesteckt wurde.

Wird zur Wechselstromversorgung des Geräts ein Verlängerungskabel verwendet, muss überprüft werden, ob seine Stromkapazität ausreichend ist und es nicht auch zur Stromversorgung weiterer Geräte verwendet wird. Nähres dazu siehe unter „VERSORGUNG DES IMPULSE 1015P MIT STROM".

Der Impulse 1015P ist mit einem eingebauten EQ ausgestattet, um das natürliche Ansprechen der Laufsprecher im System zu erweitern und auszugleichen. Anhebung der Basse und EQ der Höhen sind vorhanden, und das System weist ein flaches Ansprechen auf und sollte – wenn überhaupt – nur weniger zusätzlichen EQ erfordern. Wurden die Basse oder Höhen für den Impulse 1015P von außen zusätzlich zu stark angehoben, kann dies bei hohen Schalldruckpegeln zu einer verfrühten Überlastung führen. Versuchen Sie, jegliche EQ-Veränderung von außen (Mischpult, Rack-Equalizer) zu verhindern, und überprüfen Sie, ob dies die Verzerrungsneigung verringgert. Werde der Contour-Schalter (9) aktiviert, muss er deaktiviert bzw. auf „Off" gestellt werden.

Schließlich müssen Sie sich bewusst sein, dass der Impulse 1015P, selbst wenn er ein äußert kraftvolles und hochleistungsfähiges Gerät ist, auch seine Grenzen hat und möglicherweise weitere netzbetriebene Geräte (oder ein Subwoofer) erforderlich sind, um eine ausreichende Schallleistung oder Schallübertragung zu erzielen. Versuchen Sie in thisem Fall, die Mischpultpegel ein weniger herunterzuregeln, um einen klareren Sound zu erzielen.

Sollten Sie sãmtliche in dieser Anleitung aufgeführten Punkte sowie weitere möglichkeiten im Rahmen der Sicherheit überprüft haben, und es treten dennoch weitere Probleme mit dem System auf, notieren Sie sichitte sorgfältig sãmtliche Bedingungen und wenden Sie sich an ihren Peavey-Handler um Unterstützung.

PFLEGE UND WARTUNG

Ihr Impulse 1015P ist ein robustes und langlebiges Produkt, das bei sorgfältiger Pflege über lange Jahre zuverlösig sein den Dienst tut. Horen Sie auf ihren gesunden Menschenverstand undlesen Sie sich die Sicherheitshinweise durch, um gefährliche Betriebsbedingungen zu vermeiden. Für ein Festziehen der Bolzen auf der Rückseite müssen möglicherweise das vordere Lautsprechergitter und danach der Woofer abgenommen werden. Danach müssen die Muttern im Inneren von vorne festgehalten werden, damit sie nicht durchdrehen.

Bevor jegliche Art von Arbeiten am Gerät durchgeführt werden, muss es von der Wechselstromquelle getrennt werden. Lassen Sie sãmtliche Wartungsarbeiten von qualifizierten Kundendiensttechnikern durchführten.

Sonnenlicht bzw. Hitze

Vermeiden Sie, dass das Gerät länger direktem Sonnenlicht ausgesetzt ist, da dies Überhitzung und Abschaltung durch den Überhitzungsschutz zur Folge haben kann. Ein Betrieb bei übermaßiger Hitze kann ebenfalls zur Abschaltung durch den Überhitzungsschutz führen.

Lagern Sie das Gerät nicht bei extremer Hitze oder Kälte oder extrem hoher Feuchtigkeit. Warten Sie vor dem Einsatz des Geräts immer, bis es Raumtemperatur erreicht hat.

Reinigung

Reinigen Sie den Impulse 1015P nie, solange er ans Netz angeschlossen oder eingeschaltet ist! Wenn das Gerät vollständig von Wechselstromanschlüssen abgetrennt ist, können Sie Schmutz, Staub und dergleichen mit einem trockenen Tuch entfern. Verwenden Sie zur Reinigung des Impulse 1015P nie starke Reinigungsmittel, da diese die Box angeifen konnten. Achten Sie daraufuf, dass KEINE Flüssigkeiten in den Impulse 1015P gelangen!

Überlackieren

Sollten an der Box des Impulse 1015P Kratzer oder Abriebstellen zu sehen sein, können diese mit einem schwarzen Permanent-Marker überlackiert werden. Ist die zu überlackierende Fläche größter als ein kleiner Kratzer, reiben Sie sie weniger mit einem Kunststoffscheuerschwamm (ohne Reinigungsmittel) ab. Überlackieren

Sie die verkratzte oder abgeriebene Stelle nach und nach leicht mit dem schwarzen Permanent-Marker, und wischen Sie die überschüsse Farbe mit einem fusselfreien Tuch ab. Zur Verständung der gesamten Beschichtung und als Schutz können Sie mit Handschuhen entweder WD-4o®- oder Armour-All®-Schutzmittel auf die Box aufragen (nur auf die Kunststofffläche). Reiben Sie die Box kräftig mit einem trockenen, fusselfreien Tuch ab, um die Rutschigkeit zu verringn.

Sollte das Gitter verfürtbt sein oder Anzeichen eines weißen Belags zeigen, konnen Sie zur Reinigung des Gitters ein Reinigungsmittel wie 409^® oder Fantastic® verwenden. Verwenden Sie dazu ein sauberes,leitung mit dem Reinigungsmittel angefeuchtetes Tuch und reiben Sie damit die Vorderseite des Gitters ab.

Überprüfung der Sicherheit der Beschlagteile

Nach den ersten Einsatzmonaten und auch regelmäßig danach muss überprüft werden, ob die Beschlagteile des Impulse 1015P fest angezogen sind, so etwa die Schrauben der Rückseite und die Schrauben, mit denen die Schallwand und die wichtere Box aneinander befestigt sind. Da das Gerät in hohem Maß Vibrationen ausgesetzt ist, können sich diese Teile mit der Zeitlös.

BESCHREIBUNG

Der Peavey Impulse 1015P ist ein netzbetriebenes Zweiwege-Lautsprechersystem mit zwei Verständern, das entwickelt wurde, um in einem kompakten netzbetriebenen Lautsprecher ein Höchstmaß an Leistung zu erbringen. Dieses System, das einen Spitzenschalldruckpegel von über 130 dB liefert, zeichnet sich durch seine enorme Soundleistung aus. Die Box besteht aus stoßfestem Spritzguss-Polypropylen in Trapezform sowie einem beschichteten perforierten Metallgitter, sodass sich ein elegantes und dennoch robustes netzbetriebenes Lautsprechersystem ergibt.

Dieses netzbetriebene Zweiwegesystem besteht aus einem Verstärker mit einer dynamischen Spitzenleistung von 800 W, der einen 15" BWX Black Widow®-Woofer (1508-4 SPS) mit einem Kevlar™-imprägnierten Kegel anreibt, mit spezialbehandelter Schutz- und Staub Beschichtung für ausgezeichnete Wetterbeständigkeit. Der RX™22-Kompressionstreiber wird von einem Verstärker mit 200 Watt dynamischer Spitzenleistung getrieben; er ist mit einer 2"-Titanmembran ausgestattet, die durch das US-Patent Nr. 6064745 für das "Radialinear Planar Phase Correction System" geschützt ist, das im Phasenstecker zum Einsatz kommt. Er ist an ein äußert gleichmäßiges und gut kontrolliertes Horn mit konstanter Richtwirkung und einem Abdeckwinkel von 90^ mal 45^ angeschlossen, das in die Box eingegessen ist.

Bei den symmetrierten Eingängen für die Vorverstärker- und EQ-Elektronik handelt es sich um eine Combo-XLR-Buchse und eine 1/4 "TRS-Kopfhörerklinke sowie einen XLR-Klinkenstecker, die alle parallel geschaltet sind. Ein getrennter zuschaltbarer Mikrophoneingang (XLR-Buchse) ist ebenfalls vorhanden. Bei den zwei integrierten Verstärkern handelt es sich um verzerrungsarme Geräte, die 400 W RMS an 4 Ohm Nennlast des Woofers und 100 W RMS an 6 Ohm Nennlast des Hochtörs bringen. Sie wurden auf Grund ihrer Zuverlässigkeit und hervorragenden Eigenschaften und Leistungsfähigkeit im Musikbereich ausgewählt. Beide Verstärker sind mit unserer patentierten DDT™-Kompression ausgestattet, die nahezu jedem hörbare Verstärker-Clipping ausschaltet.

Mehrere eingegossene Griffe erleichtern den Transport, während mehrere Montagepunkte (oben und unter) für den Peavey Versamount™ 70 sowie ein eingegossener Ständeradapter die Einsatzfähigkeit maximal steigern.

Bauliche und technische Spezifikationen

Das netzbetriebene Lautsprechersystem soll ein Frequenzverhalten von 56 Hz bis 18 kHz aufweisen. Der Spitzenschaldruckpegel mit unhörbarer Verzerrung soll bei Musik als Quelle 130 dB erreichen, gemessen in einer Entfernung von einem Meter und mit vollständiger Leistungsfähigkeit. Das System soll mit einem 15" BWX Black Widow®-Woofer und einem RX™22-Kompressionstreiber-Hochtöner arbeiten. Das Nennstrahlungsdiagramm soll 90^ in horizontaler Ebene und 45^ in vertikaler Ebene betragen.

Das netzbetriebene Laussprechersystem mit zwei Verstärkern soll über eine Gruppe von mittelohmigen Eingangssteckern verfügen, bei denen es sich um eine Combo-XLR-Buchse und eine 1/4 "TRS-Kopfhörerklinke sowie einen XLR-Klinkenstecker handelt, die sich auf der Rückseite befinden und parallel geschalten sind. Daneben soll ein getrennter zuschaltbarer Mikrophoneingang (XLR-Buchse) vorhanden sein. Eine Loop-Outsowie eine Loop-In-Klinke sollenvorhanden sein. Neben der Eingangsklinkengruppe wird ein Lautstärkeregler vorhanden sein.

Die Systemverträger sollen über ein ungebilteres Frequenzverhalten von 10 Hz bis 30 kHz verfügbar, das um nicht mehr als +0 abweicht, und -1 dB bis Nennleistung, einen Dämpfungsfaktor von über 100 bei 1 kHz an 4 Ohm, ein Brumm- und Rauschverhalten better als 90 dB unter Nennleistung sowie einen Klirrfaktor und Intermodulation von unter 0,1% aufweisen. Der Woofer-Verträger soll eine Leistung von 400 W an 4 Ohm Nennlast bringen, der Hochtöner-Verträger soll 100 W an 6 Ohm Nennlast bringen. Beide sollen mit unabhängiger DDT™-Kompression ausgestellt sein.

Das Eingangssignal soll durch eine Line-Pegelfrequenzweiche 3. Grades mitersetztem Pol bei 1,8kHz elektronisch in Hohen und Tiefen geteilt werden. Die Tiefen sollen bearbeitet werden, um Anhebung der Basse, Subsonic-Filterung und allgemeine Frenzbearbeitung bieten zu konnen, und die Hohen sollen abgeglichen werden, um EQ des Horns mit konstanter Richtwirkung und Frenzbearbeitung bieten zu konnen.

Die Box soll aus spritzgussgeformtem Polypropylen mit einer Nennstarke von 1/4 " mit einer UL-Flammbestandigkeit und internen Verständkursrippen gefertigt sein. Auf jeder Seite des Woofers und an der oberen hinteren Kante soll ein Handgriff eingegessen sein.

Zum Schutz des Woofers soll ein vinylbeschichtetes perforiertes Metallgitter vorhanden sein. Die Box soll mit vier großen robusten Gummifüßen zum Abstellen auf dem Boden und jeweils vier Montagepunkt-Einsatzteilen oben und unter für den Einsatz im Flugsystem ausgestattet sein.

Die Außenmaße sollen 73 cm (Höhe) x 54 cm (29 cm hinten) (Breite) x 43 cm (Tiefe) betragen, das Gewicht soll 31 kg betragen. Der Leistungsbedarf soll sein: 660 Watt, 120 V Wechselstrom, 60 Hz (USA) und 240 V Wechselstrom, 50 Hz (Europa). Das Lautsprechersystem soll die Bezeichnung Peavey Impulse 1015P/TRagen.
