BEDIENUNGSANLEITUNG 266XL COMPRESSOR / GATE DBX

SUPPORT TECHNIQUE ET APRÉS-VENTE

EINLEITUNG 24
BEDIENELEMENTE 25
KOMPRESSOR-SEKTION 26
EXPANDER/GATE-SEKTION 27
ANSCHLIESSEN DES DBX 266XL AN IHRE ANLAGE 29
SERVICE UND KUNDENDIENST 29
REGISTRERUNGS- UND ANTWORTKARTE 30
TECHNISCHE DATEN 41
BLOCKSCHALTBILD 43

Wir danken Ohnen, dass Sie sich für den Kompressor mit Gate 266XL von dbx entschieden haben. Der dbx 266XL bietet die bekannte dbx Tonqualität und Leistung auf der Bühne, im Studio und für all jene Anwender, die einen hochwertigen, leicht und Schnell zu bedienenden Kompressor, Noisegate und Abwärts-Expansionen genütigen.itte halten Sie sich etwas Zeit, die Bedienungsanleitung durchzulesen. Wir wünschen Ohnen viere erfolgreiche Produktionen mit Ihr dem dbx 266XL.

Der Kompressor des dbx 266XL bietet bereits die richtigen Mochglichkeiten zur wirk-samen Dynamikeinengung und -regelung, Auffrischung flauer, mader Sounds oder Verlangerung des Sustains von Instrumenten. Selfstverständlich verfügt der dbx 266XL über die klassische Kompressorfungtion des berühmeten dbx 160. Dazu brauchen Sie blossom Attack und Release jeweils auf Mitte (12 Uhr) zu stellen. Aber das ist langst nicht alles. Die AutoDynamicTM-Schaltung von dbx bewirkt eine Skalierung der programmabhängigen Attack- und Release-Regelung, die eine Bearbeitungsbandbreite von allmählichem Leveling bis hin zu aggressiver Spietenwertbegrenzung erhögt.

Übliche Kompressor-Anwendungen
- Auffetten von Bassdrum und Snare
- Sustainveränderung für Gitarre und Synthesizer-Streichersounds
Ausgleich von Pegelschwankungen bei Gesang
- Hervorheiten eines Signals aus einer Mischung
- Schutz vor Übersteuerungen bei Beschallungsanlagen
- Überspielungen von Digital auf Analog

Das Gate des dbx 266XL betiet alle Mochigkeiten vom Ausblenden störenden Rauschens oder anderer Hintergrundgeräuche über das Straffen von Drumsounds bis zur Veränderung der typischen Hüllkurve eines Instruments. Das Gate des dbx 266XL arbeitet als Kombination aus Gate und Expander und ist davon wesentlich flexibler als herkömmliche geschaltete Gates. Während sich geschaltete Gates im allgemeinen nur für weniger Anwendungen (z.B. zum Gaten von Schlaginstrumenten) eignen, arbeitet das Gate des dbx 266XL bei niedrigen Ratio-Einstellungen als sanfter Abwärts-Expander (für Vocals, Gitarre, Mischungen usw.), bei hohen Ratio-Einstellungen jedoch als "hart" schaltendes Gate.

Übliche Gate-Anwendungen

Gaten trockener perkussiver Signale (z.B. Snare, Bassdrum)
Gaten langer nachklingender Signale (z.B. Becken, Piano)
- Ausblenden von Brummgeräuschen bei Live-Instrumenten oder Bandspuren
- Abwärts-Expansion zur Verminderung des Rauschens bei which einsetzenden Signalen (z.B. Gesang, Holzblaser)

Auf den folgenden Seiten finden Sie Vorschläge für Einstellungen, die für die üblichen Kompressor- und Gate-Anwendungen ausreichen. Sie können die Tonqualität jedoch noch viel stärker verändern. Experimentieren Sie ruhig mit den Reglern; beginnen Sie mit den von uns vorgeschlagenen Einstellungen, probieren Sie vollig andere aus und machen Sie auch vor unorthodoxen Kombinationen aus Kompression und Gating nicht halt. Manches wird weiterecht seltsam klingen, weiterecht finding Sie aber auf diesen Weg die ideale Einstellung für ihre Anwendung.

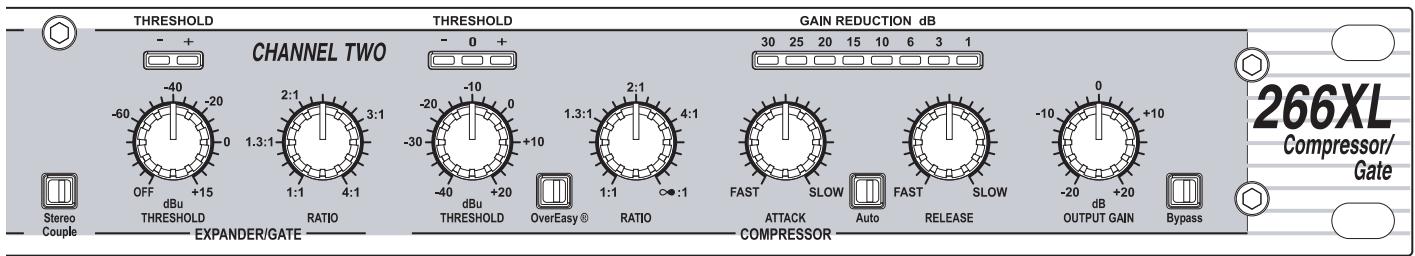

Frontplatte

STEREO COUPLE-Taste

These Taste schaltet zwischen Stereo- undECHTEM Zweikanalbetrieb um. Zum Umschalten auf Stereobetrieb drücken Sie die Taste hinein. Kanal 1 arbeitet dann als Master"und Kanal 2 als "Slave", wobei samlliche Bedienelemente und Anzeigen fur Kanal 2 (ausser der GAIN REDUCTION-Anzeige) wirkungslos sind.

Ist die STEREO COUPLE-Taste Heraussen, arbeitet der dbx 266XL wie zwei separate Monogeräte,{jedes mit eigenen, unabhängigen Bedienelementen.

Wenn die STEREO COUPLE-Taste leuchtet, arbeitet das Gerät im Stereobetrieb.

BYPASS-Taste

Durch Drücken der BYPASS-Taste können Sie die Bedienelemente an der Frontplatte und damit auch sümttliche Bearbeitungsschaltungen und Veränderstufen wegschalten. Das Eingangssignal liegt dann vollig unverändert am Ausgang an. Mit der BYPASS-Taste können Sie das bearbeitete Signal rasch und einfach mit dem direkten Signal vergleichen. Beachten Sieitte, dass im Stereobetrieb (STEREO COUPLE-Taste gedrückt) die BYPASS-Taste für Kanal 1 auf beiden Kanäle wirkt.

Im Bypass-Taste leuchtet die Kontroll oberhalb der Taste.

GAIN REDUCTION (dB)-Anzeige

These LED-Zeile zeigt die Abschwachung des Eingangssignals durch den Kompressor bzw. das Expander/Gate in dB an. Wenn sowohl der Kompressor als auch das Expander/Gate in Betrieb sind, wird die Abschwachung der jeweils stärker,) [(2) [(3)] [(4)] [(5)] [(6)] [(7)] [(8)] [(9)] [(10)] [(11)] [(12)] [(13)] [(14)] [(15)] [(16)] [(17)] [(18)] [(19)] [(20)] [(21)] [(22)] [(23)] [(24)] [(25)] [(26)] [(27)] [(28)] [(29)] [(30)] [(31)] [(32)] [(33)] [(34)] [(35)] [(36)] [(37)] [(38)] [(39)] [(40)] [(41)] [(42)] [(43)] [(44)] [(45)] [(46)] [(47)] [(48)] [(49)] [(50)] [(51)] [(52)] [(53)] [(54)] [(55)] [(56)] [(57)] [(58)] [(59)] [(60)] [(61)] [(62)] [(63)] [(64)] [(65)] [(66)] [(67)] [(68)] [(69)] [(70)] [(71)] [(72)] [(73)] [(74)] [(75)] [(76)] [(77)] [(78)] [(79)] [(80)] [(81)] [(82)] [(83)] [(84)] [(85)] [(86)] [(87)] [(88)] [(89)] [(90)] [(91)] [(92)] [(93)] [(94)] [(95)] [(96)] [(97)] [(98)] [(99)] [(100]

OUTPUT GAIN-Regler (dB)

Dieser Regler stellt die Gesamtverstärkung des dbx 266XL von -20dB bis +20dB ein. Damit können Sie die Dämpfung des effektiven Signalpegels durch die Dynamikbearbeitung ausgleichen.Stellen Sie den gewünschten Kompressionsgrad ein und stellen Sie danach den OUTPUT GAIN-Regler auf den Wert ein, den die GAIN REDUCTION-LEDs aneigen. Wenn die GAIN REDUCTION-Anzeigen z.B. 10dB aneigen, stellen Sie OUTPUT GAIN auf +10dB, um die 10dB Dämpfung des Mittelwertpegels am Ausgang auszugleichen.

Anmerkung: Die Kompressor- und Expander/Gate-Regler des dbx 266XL sind interaktiv und konnen die Verstärkung beeinflussen. Achten Sie dazu weitere auf die Wiedergabepegel.

Anmerkung: Wenn Sie COMPRESSOR RATIO auf 1:1 stellen, ist der Kompressor unabhängig von der Stellung des COMPRESSOR THRESHOLD-Reglers und des Anzeigzustands der THRESHOLD-LEDs abgeschelt. Wenn THRESHOLD auf +20 dB steht, werden nur extrem hohe Signalspitzen komprimiert.

OVEREASY®-Taste

Durch Drücken dieser Taste konnen Sie auf OverEasy®-Characteristick umschalten. Wenn sich der Signalpegel im OverEasy®-Bereich befindet, leuchtet die gelbe THRESHOLD-LED (0) auf. Befindet sich die Taste heraussen, arbeitet der dbx 266XL als Hard Knee-Kompressor und die gelbe LED bleibt dunkel.

COMPRESSOR THRESHOLD-Regler und -LEDs (~ - / 0 / + )

Stellt die Einsatzschwelle des Kompressors zwischen - 40dB und +20dB ein. Im Hard-Knee-Modus entspricht die EinsatzschwellejenemPunkt,oberhalb dessen der Ausgangspiegel nicht mehr im Verhältnis 1:1 dem Eingangspiegel entspricht.

Im OverEasy-Modus entspricht die Einsatzschwelle der Mitte des OverEasy-Schwellenbereichs, wodurch sich ein sanfter Übergang zur Kompression ergibt.

Die drei THRESHOLD-LEDs zeigen das Verhältnis zwischen Eingangssignalpegel und Kompressor-Einsatzschwelle an. Liegt der Signalpegel unterhalb der Einsatzschwelle, leuchtet die grüne LED (-), bei Signalpegeln oberhalb der Einsatzschwelle die rote LED (+), und wenn sich bei gedrückter OVEREASY-Taste der Signalpegel im OverEasy-Bereich befindet, die gelbe LED.

Die OverEasy-Funktion des dbx 266XL erhögt dank des allmählichen Kompressioneinsatzes eine sehr unauffällige, tatsächlich klingende Kompression. Im OverEasy-Modus beginnnt der Regelveränder des dbx 266XL bereits bei Pegeln etwas unterhalb der eingestallen den Einsatzschwelle allmählich einzusetzen, wobei das mit COMPRESSOR RATIO, ATTACK und RELEASE eingestellte Kompressionsverhalten erst etwas oberhalb der Einsatzschwelle voll erreicht wird. Wenn der Signalpegel über die Einsatzschwelle hinaus ansteigt, wird bzw die Bearbeitung immer stärker, bis die mit den Reglern eingestellt den Werte erreicht werden.

Im Hard-Knee-Modus eignet sich der dbx 266XL sowohl für abrupte Kompressions-effekte als auch für harte Signalbegrenzung. Beachten Sieitte, dass im Hard Knee-Modus die gelbe LED immer dunkel bleibt, da das Signal sofort bei Erreichen der Einsatzchwelle übergangslos komprimiert wird.

Anmerkung: Beim Ein- und Ausschalten des Gerätes leucht den LEDs kurz auf, auch wenn kein Signal am Eingang anliegt.

COMPRESSOR RATIO-Regler:

Mit diesen Regler können Sie einstellen, wie stark das Eingangssignal komprimiert wird. Durch Drehen im Uhrzeigersinn können Sie das Kompressionsverhältnis von 1:1 (keine Kompression) bis :1 (wo der Kompressor practisch als Peak Limiter/arbeitet,alanders bei schnellenen ATTACK-Einstellungen) erhöhen.

Bei Signalpegeln oberhalb des mit THRESHOLD eingestallen Bezugspegels bestimmte RATIO-Einstellung, um wieviel dB der Eingangssignalpegel ansteigen muss, damit der Ausgangspegel des dbx 266XL um 1dB ansteigt. Bei einer Einstellung von 2:1 steigt bei einem Anstieg des Eingangspegels um 2 dB (oberhalb der Einsatzschwelle) der Ausgangspegel nur um 1 dB an. Bei :1 wurde erst ein unendlicher Anstieg des Eingangspegels den Ausgangspegel um 1dB steigen halten.

COMPRESSOR ATTACK- und RELEASE-Regler

ATTACK stellt die Zeit zwischen dem Moment, wo der Signalpegel die Einsatzschwelle übersteigt, und dem tatsächlichen Kompressionseinsatz ein. Der Regelumfang reicht von FAST (dichte, auffalligere Kompression mit sehr weniger Überschwingen) bis SLOW (leicht verzögerte, allmähliche Kompression). bei sehr schlagen ATTACK-Einstellungen arbeitet der dbx 266XL bzw RMS-Messung als Peak Limiter. Bei langsameren Einstellungen entspricht die Funktion der eines Kompressor/Limiters mit RMS- oder Mittelwertmessung.

Der RELEASE-Regler stellt die Geschwindigkeit ein, mit der die Kompressorschaltung den Signalpegel auf seinen ursprünglichen Wert zurückregelt. Der Regelumfang reicht von FAST (die Kompression folgt sehr etwa der Hülkkurve des Programmaterials) bis SLOW (sehr sanfte Kompression).

Es gibt keine absolut "richtige" ATTACK- und RELEASE-Einstellung. Im allgemeinen sollen Sie jedoch beides langsam genug einstellen, um ein "Pumpen" oder "Atmen" bei Modulation des Hintergrundrauschens durch das Nutzsignal zu vermeiden, RELEASE allerdings schnell genug, um eine Unterrückung des Nutzsignals nach dem Abklingen eines plottlichen Impulses oder lauten Tons zu verhindern. Für tieffrende Signale (z.B. Bassgitarre) stellen Sie RELEASE und ATTACK auf "2 Uhr" oder noch langsamer.

Anmerkung: Der ATTACK- und RELEASE-Regler beeinflussen einander und den RATIO-Regler. Wenn Sie einen Regler verstellen, müssen Sie möglicherweise auch einen der anderen Regler neu einstehen.

AUTO-Taste

Schaltet den ATTACK- und den RELEASE-Regler weg und aktiviert voreingestelle programmabhängige Ansprech- und Rücklaufzeiten. Die Zeitkonstanten werden in thisem Fall aus dem Eingangssignal ermittelt und ändern sich ständig je nach dessen Dynamik. Wenn Sie die AUTO-Taste drücken, erhalten Sie den "klassischen dbx-Sound" der Vorgänger des dbx 1066, die heute den Industrie-Standard darstellen.

EXPANDER/GATE-SEKTION

Anmerkung: Wenn der EXPANDER/GATE THRESHOLD-Regler auf OFF stehen, ist die Expander/Gate-Funktion abgeschelt.

EPANDER/GATE THRESHOLD-Regler und -LEDs (-/+)

Stellt den Pegel ein, bei dem das Gate öffnet und das Signal vom Eingang zum Ausgang durchschnitt. Wenn Sie den Regler ganz nach links (OFF) drehen, wird das Signal nicht abgeschwacht - das Gate wird praktisch umgangen. Am rechten Anschlag werden alle Eingangssignale unterhalb +15dBu abgeschwacht. Das Ausmass der Abschwachung konnen Sie mit dem EPANDER/GATE RATIO-Regler einstehen. Die beiden EXPANDER/GATE-LEDs zeigen das Verhältnis des Eingangspegels zur eingestillten Einsatzchwelle an. Liegt der Signalpegel unterhalb der Einsatz-

Die beiden EXPANDER/GATE-LEDs zeigen das Verhältnis des Eingangspegels zur eingestellten Einsatzschwelle an. Liegt der Signalpegel unterhalb der Einsatzschwelle, leuchtet die rote LED, liegt der Signalpegel über der Einsatzschwelle, die grüne LED.

EXPANDER/GATE RATIO-Regler:

Mit diesen Regler bestimmen Sie, wie stark das Eingangssignal unterhalb der Einsatzchwelle abgeschwacht wird, von sanfter Abwarts-Expansion (für Mischungen, Gesang usw.) bis zu abrupten Gating-Effecteken (für Schlagzeug). Für Abwarts-Expansion stellen Sie RATIO am besten eher niedrig (und EXPANDER/GATE THRESHOLD erh hoher), für Gating den RATIO-Regler hoher ein (weiter nach rechts). Wenn störendes Pumpen auftritt, stellen Sie EPANDER/GATE RATIO oder THRESHOLD neu ein.

Anmerkung: Ansprech- und Rücklaufzeit des Expander/Gates sind programmabhängig - sehr kurz für impulsörigte Signale (z.B. Schlagzeug) und länger für weich einsetzende Signale (z.B. Gesang).

Anmerkung: Schnelles Gaten lang ausgehaltener tiefer Signale kann zu "Schnattern" führen. Verstellen Sie in thisem Fall den RATIO-Regler. Ungewoltes Öffnen und "Schnattern" des Gates können Sie zusätzlich durch sorgfälliges Einstellen des THRESHOLD-Reglers minimieren.

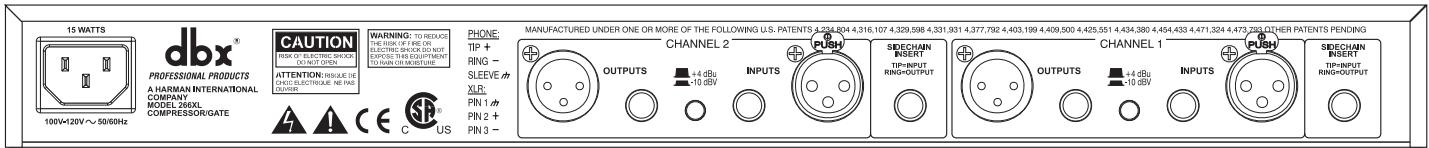

Rückseite

INPUT Eingangsbuchsen (CHANNEL 1 und CHANNEL 2):

An die INPUT-Buchsen konnen Sie mittels 6,3-mm-Klinkensteckern sowohl symmetrische als auch asymmetrische Signalquellen anschliessen. Der Nenneingangspegel beträgt +4dBu , die Eingangsmipedanz >40k

OUTPUT Ausgangsbuchsen (CHANNEL 1 und CHANNEL 2):

Die OUTPUT-Buchsen sind für symmetrische und asymmetrische 6,3-mm-Klinkenstecker geeignet. Der Nennausgangspiegel beträgt +4dBu, der maximale Ausgangspiegel > + 20dBu . In der Einstellung +4dBu beträgt die Ausgangsimpedanz bei symmetrischem Abschluss 100 , bei asymmetrischem Abschluss 50 . Bei -10dBV beträgt die Ausgangsimpedanz 1k (symmetrisch) bzw. 500 (asymmetrisch).

Schaltet den Nennpegel zwischen -10dBV und +4dBu um. Zum Umschalten auf -10dBV Nennpegel drücken Sie die Taste hinein. Zum Umschalten auf +4dBu drücken Sie die Taste nochmals. Beachten Sieitte, dass die Tastesleicht versenkt angebracht ist. Dies dient zum Schutz vor unbeabsichtigter Betatigung und damit vor Beschädigung anderer Geräte durch plötzliche Pegelsprünge.

SIDECHAIN INSERT-Buchse:

These 6,3-mm-Stereoklinkenbuchse dient als direkter Anschluss an die Messschaltung (Sidechain). Am Ringkontakt als Ausgang liegt das gepufferte Eingangssignal des dbx 266XL mit einer Impedanz von 2k . Der Spitzenkontakt dient als Eingang für externe Geräte zur Ansteuerung der Messchaltung z.B. durch einen Equalizer zur Zischlaufdämpfung oder frequenzselectiven Kompression. An die SIDECHAIN INSERT-Buchse können Sie auch fast jeder andere Gerät mittels 6,3-mm-Monoklinkenstecker direkt anschliessen. Die Eingangsimpedanz beträgt >10k .

IEC-Kaltgerätebuchse

Stecken Sie das mitgelieferte Netzkabel an den dbx 266XL an. Schliessen Sie das andere Ende des Netzkabels an eine Netzsteckdose an. Verlegen Sie Netzkabel nie unmittelbariben Audiokabeln.Der dbx 266XL besitzt keinen Netzschalter.Da das Gerät nurfew Strom verbraucht,konnen Sie es ständig eingeschaltet halten.Wir empfehlen jedoch,bei längerem Nichtgebrauch das Netzkabel abzuziehen.

ACHTUNG: Kontrollieren Sie, ob die Netzspannung am Einsatzort der unterhalb der Netzbuchse angegebenen Spannung entspricht. Der Anschluss an eine falsche Netzspannung kann zu schweren Schäden am Gerät führen, für die keine Garantie geleistet wird.

Achtung: Montieren Sie niemals den Gehäusedeckel ab. Im Gerät befinden sich keine vom Anwender reparierbaren Teile.

ANSCHLIESSEN DES DBX 266XL AN IHRE ANLAGE

Sie können den dbx 266XL zusammen mit jedem Line-Pegel-Gerät wie z.B. Mischpulten, elektronischen Musikinstrumenten, Patchbays und Signalprozessoren einsetzen.

Be der Verkabelung gehen Sieitteimwerwie folgtvor:

Schalten Sie immer alle Geräte aus, bevor Sie eine Kabelverbindung herstellen.

Montieren Sie den dbx 266XL in einem 19^ -Rack (optional).

Der dbx 266XL ist 19^ breit und besteht 1 HE im Rack. Sie konnen das Gerät oberhalb oder unterhalb von anderen Geräten montieren, die keine übermäßige Wärme abgeben, da der dbx 266XL keine spezielle Luftung besteht. Bei eingeschalteten Geräten darf die Umgebungstemperatur 45^ nicht übersteigen.

Stellen Sie die gewünschten Kabelverbindungen mittels 6,3-mm-Klinkensteckern her.

Typische Anschlusspunkte: Einschleifpunkt eines Kanals oder einer Subgruppe am Mischpult zum Bearbeiten einzelner Instrumente oder Spuren; Hauptausgabe des Mischpults beim Abmischen; Effektein- und -ausgang der Vorstufe eines Gitarren-oder Bassverständerkers; Hauptausgabe eines Submixers (z.B. für Keyboards) und Kanaleingänge des Hauptmischpults; Ausgabe eines DAT-Recorders und Eingänge eines Analog-Cassettendecks. In einer Bearbeitungskette konnen Sie den dbx 266XL vor oder nach Effekt- oder Dynamikprozessoren einschleifen. Probieren Sie mehrere Möglichkeit aus, um die für ihre Anwendung optimale festzustellen.

Schliessen Sie das mitgelieferte Netzkabel an das Gerät und an eine Netzsteck-dose an. Das Gerät ist damit automatisch eingeschaltet.

SERVICE UND KUNDENDIENST

Der dbx 266XL ist ein volltransistorisiertes Gerät. Jedes Gerät wird im Werk auf Qualität und Funktion geprüft und abgeglichen, so dass normalerweise während der gesamten Lebensdauer des Gerätes keinerlei interne Einstellarheiten mehr erforderlich sind. Im Servicefalllesen Sieitte zuerst in der Bedienungsanleitung nach und wenden Sie sich erst dann an ihren dbx-Handler.

Für den Fall, dass Ihr Händler Ihr Gerät zur Reparatur an das Werk einsenden muss, haben Sieitte den Originalkarton auf. Wenn Sie das nicht möchten, entsorgen Sie das Verpackungsmaterial nach den in Ihrem Land gültigen Entsorgungsvorschriften.

Falls Sie weitere Fragen haben, wenden Sie sichitte an ihre dbx-Vertrettung. Deren Adresse, Telefon- und Faxnummer finden Sie auf der Rückseite der Bedienungsanleitung.

REGISTRERUNGS- UND ANTWORTKARTE

Wir freiuen uns über ihre Anregungen und Kommentare. Wenn Sie einige Zeit mit dem dbx 266XL garbeitet haben, fullen Sieitte die Registrierungskarte aus und senden Sie sie an uns zurück.

ESPAÑOL

CONTENIDO DEL MANUAL

INTRODUCCION 34
CONTROLES 35
SELECTION COMPRESSOR 36
SELECTION EXPANDER/GATE 37
CONEXION DEL 266XL A SU SISTEMA 39
APOYO TECNICO/SERVICIO DE FABRICA 39
REGISTRO Y REACCIONES DE LOS USUARIOS 40
ESPECIFICACIONES 41
DIAGRAMA EN BLOQUES 43
