MODE D'EMPLOI 266XL COMPRESSOR / GATE DBX

Manuel d'utilisation

Bedienungsanleitung

Nous vous remercions de votrechioix du compresseur/Gate dbx 266XL. Le 266XL offre la qualite de son et les performances des appareils dbx pour les musiciens, DJ, opereurs studio et toute personne à la recherche d'un appareil simple permettant une compression, un Gate ou une expansion de qualite, rapide et facile. Nous vous recommandons de dire ce manuel car il vous permettra d'utiliser au moins votre appariel. Le compresseur 266XL possede toutes les caractéristiques pour contrcler la dynamique d'un signal, ajouter du punch, diminuier le bruit ou ajouter du "sustain" a certains instruments. Le 266XL commence avec la classique compression dbx deja connue avec les compresseurs de la série 160, il suffit de regler les temps d'attaque et de relachement a mi-course pour obtenir un fonctionnement identique. Mais il peut faire dernieux. Les temps d'attaque et de relachement reglables ainsi que le circuit dbx AutoDynamic, permettent d'elargir la plage de contrôle du 266XL.

Applications courantes de la compression :

• Renforcer le son d'une batterie
• Ajouter du "sustain" à une guitare ou un synthétiseur
• Attenuer les différences de niveau des voix
• Prélever un signal
• Eviter une surcharge du système
• Optimiser la dynamique lors du transfert numérique vers analogique.

Le Gate du 266XL permet d'oter des bruits indésirables, de renforcer lessons de batterie ou de modifier l'enveloppe d'un instrument. Le Gate du 266XL est plus polyvalent que les Gates traditionnels car il combine deux fonctions Gate et expanseur. Les Gates ne conviennent que pour un nombre limite d'utilisations (par exemple percussion), le Gate du 266XL fonctionne comme un expanseur lorsqu'il est regle sur des taux de compression bas (convenant pour les voix, guitares, programmes mixes, etc.) et peut travailler comme un Gate traditionnel lorsqu'il est regle sur des taux de compression elevés.

Applications courantes du Gate :

• Traitément d'un son de percussion sec (par exemple, grossse caisse, batterie)
• Traitément d'un son décroissant (par exemple, cymbales, piano)
• Traitement des ronflements et bruits d'instruments en sonorisation ou en enregistrement
• Expansion pour réduire les bruits résiduels sur dessons doux (par exemple, voix, bois)

Référez-vous aux pages suivantes pour les réglages initiaux conseillés. Ces réglages conviennent pour une compression traditionnelle et les besoin de Gate courants. Toutefois, le 266XL peut intervenir de façon importante sur la qualité d'un son. Nous recommendons d'expérimer les contrôle du 266XL; travailleriez avec les réglages proposés et essayez en d'autres complètement différents, avec toutes les combinaisons du compresseur et du Gate. Vous serez surpris par ce que vous entendrez mais en final, vous pourrez才知道ra combinaison parfaite pour vos besoins.

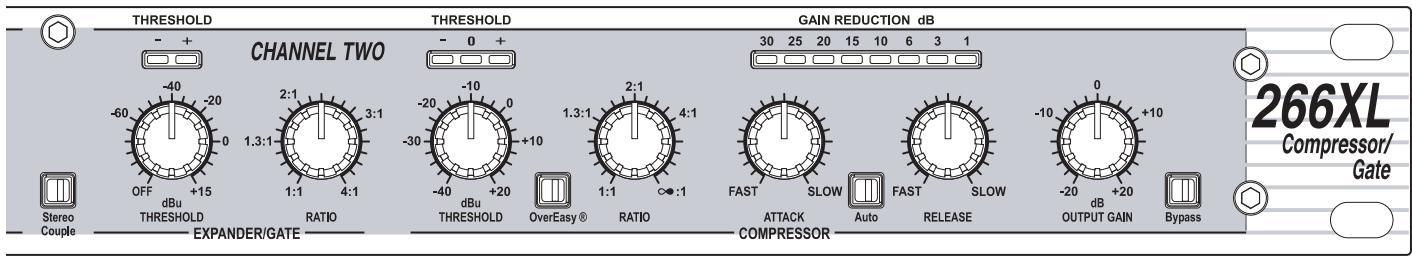

Face avant

Touche STEREO COUPLE

Cette touche configure le 266XL pour un fonctionnement stéreo ou double mono. Si l'on appuie sur la touche pour un fonctionnement stéreo, la voie 1 devient Voie Maitresse pour les deux voies. Tant que la voie 2 sera esclave, les contrôleles de cette voie, touche et Led, seront inopérants (sauf l'afficheur de réduction du gain).

Si la touche STEREO COUPLE est relachée, l'appareil fonctionnera comme deux compresseurs/Gates séparés, chacun avec ses propres contrôles indépendants.

La touche rouge STEREO COUPLE indique que le 266XL est en mode stéreo.

Touche BYPASS

Lorsqu'on enforce cette touche, les contrôle sont bypassés, annulant toutes les fonctions de compression, de Gate, et de réglage de gain du 266XL. Le signal est toujoursprésent en sortie du 266XL, mais n'est pas affecté par les contrôle du 266XL. La fonction BYPASS est particulièrement utile pour comparer un signal traité et non traité. Notez que si l'appareil est commuté en mode Stéréo (touché STEREO COUPLE appuyée), la touche BYPASS de la voie 1 contrôle les deux voies.

La touche BYPASS s'illumine en rouge lorsque la fonction BYPASS est active (pas de traitement du signal).

Afficheur GAIN REDUCTION (dB)

Il affiche l'atténuation effectue sur le signal d'entrée par le compresseur ou l'Expanseur/Gate 266XL. Lorsque le compresseur et l'expanseur/Gate sont tous les deux actifs, l'afficheur indique le montant maximum de la réduction de gain pour la fonction dominante - compresseur ou Expanseur/Gate.

OUTPUT GAIN (dB) :

Ce contrôle regle le gain général du 266XL de -20dB à +20dB. Le contrôle du gain de sortie est particulièrement utile pour compenser la baisse de niveau resultant des effets du traitement. ÀpRES avoir régé le 266XL selon la compression désirée, utilisez ce contrôle pour augmenter le gain de la valeur indiquée sur l'afficheur GAIN REDUCTION.

Note: Les réglages du compresseur et Expanseur/gate sont interactifs et peuvent affecter le gain - vérifie les niveaux de sortie.

Note: Un taux de compression de 1:1 mettra le compresseur hors service, quels que soient le réglage de seuil et l'état des Leds BELOW/OVEREASY/ABOVE. Un réglage du seuil de compression à +20dB empêchera toute compression sauf des crétes de niveau très important.

Touche OVEREASY®

Enfonce cette touche pour selectionner la compression OverEasy®. La Led jaune s'allume lorsque le signal est en mode compression OverEasy. Lorsque la touche est relachée, le 266XL effectue une compression en mode hard-knee et la Led jaune n'est pas allumée.

Seuil de compression (THRESHOLD) et LEDs (BELOW/OVEREASY/ABOVE)

Ce bouton règle le seuil de compression de -40dB à +20dB. En mode hard-knee, le seuil de compression est le point au-dessus duquel le rapport entre le niveau de sortie et celui d'entrée cesse d'être constant.

En mode OverEasy, le seul de compression est au milieu de la courbe OverEasy, soit à mi-chemin de la compression.

Les trois Leds indiquent la position du signal d'entrée par rapport au seuil de compression. La Led verte s'illumine lorsque le signal est au-dessous du seuil, la Led rouge s'illumine lorsque le signal est au-dessus du seuil, et la led amber lorsque le signal est dans la fenêtre du circuit OVEREASY.

La compression OverEasy du 266XL permet une compression extrémement douce et naturelle, sans artifice, du fait d'une compression progressive à l'approche du seuil (plutôt qu'une compression soudaine comme sur les compresseurs Hard Knee (à coude abrupt). Avec la compression OverEasy, lorsqu'un signal approche du seuil (THRESHOLD), il commence à activer progressivement le circuit de changement de gain du 266XL. Le traitement déterminé par les réglages de taux (RATIO) et des temps d'atteque et de relâchement ne commence que lorsque le niveau signal passse au-dessus du seuil ; le traitement s'accroit ensuite pour atteindre les valeurs déterminées par les contrôles.

En mode Hard-Knee, le 266XL peut provoquer une compression abrupte ainsi qu'une forte limitation. Notez qu'en mode Hard-Knee, lorsqu'un signal d'entrée passé au niveau du seuil la Led jaune ne s'allume pas. Le signal est compressé (au-dessus du seuil) ou non compressé (au-dessous du seuil).

Note : Meme sieldom signal d'entree n'est present, il est normal que les LEDs silluminent brièvement lors de la mise en/hors service de l'appareil.

Bouton RATIO du compresseur

Il règle le taux de compression appliqué au signal. Une rotation dans le sens des aiguilles d'une montre porte le taux de compression de 1:1 (pas de compression) à : 1 (ou le comprésur sera considéré comme un limiteur de crête, en particulier avec des temps d'attaque rapides).

Lorsque le signal est au-dessus du seuil, le bouton RATIO détermine l'augmentation du niveau d'entrée nécessaire pour obtenir un niveau de sortie accru de 1dB. Un taux de 2:1 indicate que pour une augmentation de niveau de 2dB (au-dessus du seuil), le niveau de sortie augmentera seulement de 1dB. Un taux de 2:1 indicate qu'une augmentation infinie seraienténcasaire pour augmenter le niveau de sortie de 1dB.

Réglage des TEMPS D'ATTAQUE et de RELACHEMENT

Le bouton ATTACK règle le temps nécessaire au 266XL pour débuter la compression lorsque le niveau du signal dépasse le seuil. Le réglage varie de rapide (FAST) pour une compression forte et avec peu de dépassement, à lente (SLOW), pour une compression progressive. Avec un temps d'attaque très rapide, le 266XL agit comme une limiteur de crête (bien qu'un circuit de détction de Valeur Efficace soit utilisé). Avec un temps d'attaque lent, le 266XL agit comme un compresseur/limueur détector de valeur efficace ou moyenne.

Le bouton RELEASE permet de régler la vitesse à laquelle le signal retrouve son niveau d'origine. Le réglage varie de rapide (la compression suit de très près le programme), à lent (pour une compression très douce).

Il n'existe pas de règle absolue pour régler ces temps d'attaque et de relâchement. Toutefois, en règle générale, vous les réglez suffisamment lents pour éviter l'effet de "pompage" ou d"aspiration" sur le son lorsque les bruits de fond sont modulés par l'énergie dominante du signal. Le temps de relâchement doit être suffisamment rapide pour éviter la suppression du signal après un transitoire ou un signal de forte amplitude. Pour des fréquences graves (guitareasse par exemple), réglez les temps d'attaque et de relâchement à 2:00 ou plus lent.

Note : Les contrôle des temps d'attaque et de relâchement fonctionnent ensemble et conjointement avec le contrôle RATIO. La modification de l'un de ces réglages peut nécessiter la modification des autres.

Touche AUTOMATIQUE:

Cette touche prend le pas sur les commandes d'ATTAQUE et de RELACHEMENT et active des temps d'attaque et de relâchement dépendants du programme. Ces temps sont dérivés du signal d'entrée et changent continuément pour adapter sa dynamique. Activer cette fonction AUTOMATIQUE produit le «son classique dbx» des précurseurs du 1066 qui sont devenus des standards de l'industrie.

Note: L'Expanseur/Gate est inactif lorsque le bouton THRESHOLD est regle sur OFF.

Bouton THRESHOLD et LEDs (BELOW/ABOVE) de l'expanseur/Gate

Ce bouton permet de régler le niveau auquel le Gate laissera passer le signal. Si l'on tourne le bouton vers la gauche (sur OFF), le Gate sera bypassé, et tous les signaux passeront non attenués. Si l'on tourne le bouton à fond vers la droite, le Gate attenuera les signaux inférieurs à +15dBu. L'importance de l'atténuation dépend du réglage du bouton RATIO de l'expanseur/Gate.

Les deux Leds indiquent le niveau du signal par rapport au seuil. Une Led rouge s'il-luminera lorsque le signal sera au-dessous (BELOW) du seuil, une Led verte s'il-luminera lorsque le signal sera au-dessus (ABOVE) du seuil.

Réglage du taux (RATIO) de l'Expanseur/Gate Il détermine l'atténuation à appliquer au signal lorsque son niveau est au-dessous du seuil, d'une expansion douce (pour les programmes mixés, les voix, etc.) à un Gate abrupt (pour la percussion). Des taux assez bas (avec un seuil haut) convennent moins pour une expansion, tandis que des taux élevés (MAX) convennent moins pour le Gating. Si un réglage produit un effet de "pompage", réajustez le taux et le seuil.

Note : Les temps d'attaque et de relâchement de l'Expanseur/Gate sont dépendants du programme - très rapide pour du programme à contenu transitoire (percussion, par exemple) et plus lent pour du programme avec des attaques lentes (voix, par exemple).

Note: Un Gate rapide sur des signaux basses fréquences risque de provoquer un son haché. Pour éliminer ce problème, il suffit de régler le bouton RATIO. Un réglage ajustat du seuil minimisera également ces type d'effets.

ENTRÉES JACK (voies 1 et 2)

Utilisez un jack 6.35 ou XLR pour connecter ces entrées à votre source. Cette entrée accepte des signaux symétriques ou asymétriques. L'impédance d'entrée est >40k

SORTIES JACK (Voies 1 et 2)

La sortie est sur jack 6.35 ou XLR. Le niveau de sortie maximum du signal est > + 20dBu .A +4dBu ,l'impedance de sortie est 100 en symétrique et 50 en asymétrique.A-10dBV,l'impédance de sortie est 1k en symétrique et 500 en asymétrique.

Touche OPERATING LEVEL Cette touche sélectionne le niveau de fonctionnement nominal, soit -10dBV (touche enforcée) ou +4dBu (touche relachée).

Jack d'insert SIDE CHAIN

Cette embase jack permet un accès direct à l'entrée du détecteur du 266XL. La bague constitue le départ, et délivre une version attenuée du signal d'entrée avec une impédance de 2k . La pointe du jack constitue le retour, il recoit le signal provenant d'un apparéil de traitement et le dirige vers le circuit détecteur pour réaliser une compression/gate sélective en fréquence. Vous pouvez aussi attaquer l'entrée Side Chain directement en utilisant un jack mono. L'impédance d'entrée est supérieure à 10k .

Note : Lorsqu'un cable est branché sur ce jack, il coupe automatiquement la connexion provenant de l'entree.

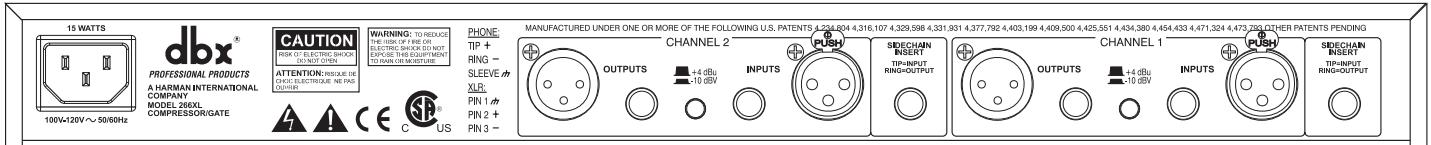

Face arrière

Connecteur d'alimentation :

L'alimentation (fournie avec votre apparéil) doit être connectée à cet endroit et reliée au secteur. Notez que le 266XL ne possède pas d'interrupteur. Il est recommendé de laisser le 266XL allumé en permanence. Sa consommation est faible. Si vous ne devez pas utiliser le 266XL durant une longue période, vous pourrez le débrancher.

ATTENTION : Vérifiez que l'alimentation correspond bien à la tension indiquée. Un mauvais branchement résultatait en un dommage important non couvert par la garantie.

ATTENTION: N'otez jamais le capot. Aucune piece accessible à l'intérieur.

CONNEXION DU 266XL A VOTRE SYSTEME

Le 266XL peut être utilisé avec tout équipement de niveau ligne comme par exemple des consoles de mixage, des instruments de musique électroniques, des patches, des proceseurs de signal.

Pour toutes connexions, suivez les étapes suivantes :

Eteignez tous les équipements avant d'effectuer une connexion.

Montez évientuelles le 266XL (1U) dans un rack (option).

Le 266XL occupe une hauteur 1U et une largeur de rack. Il peut etre monte au-dessus ou au-dessous de tout appeareil ne degageant pas de trop forte chaleur. Il ne requiert donc pas de ventilation. La temperture ambiente ne doit pas exceder 45^ lorsque l'equipement est branché.

Connexions à vos équipements à l'aide de jacks 6.35 ou XLR.

Les points de connexion typiques sont : les inserts de sous-groupe ou de voie d'entrée d'une console lorsque vous utilisez le 266XL pour un instrument ou des pistes ; les sorties principales de console pour le mixage ; la boucle d'effets d'un préampli d'instrument lorsque vous utilisez le 266XL pour une guitare ou une basse ; les sorties principales d'un pré-mélangeur (pour clavier par exemple) si le signal est envoyé vers la console principale ; entre la sortie d'un DAT et l'entrée d'un magneto cassette analogique. Lorsque vous utilisez des proceseurs en chaine, le 266XL peut être placé avant ou après les effets ou autres processeurs de dynamique. Nous vous recomman-dons d'expérimer differents réglages pour voir lequel apporte les有更好的 résultats résul-tats.

Reliez l'alimentation (fournie avec votre apparéil) au connecteur situé à l'arrêt du 266XL et à votre source secteur pourmettre l' apparéil en service.

Le 266XL est un apparéil robuste avec des composants choisis pour leur performance et leur excellente fiabilité. Chaque 266XL est testé et calibré en usine et ne requiertaucun ajustement interne. Nous recommendons de ne returner l' apparéil qu'aprèslecture du manuel et consultation du service client de votre revendeur.

Lorsque vous contactez votre distributeur, soyez précis dans la description de votre problème. Communique le numero de série indiqué sur l'étiquette collée sur la face arrrière.

Note : Référez-vous aux termes de la garantie qui s'applique à l'utilisateur final. ÀpRES expiration de la garantie, un coût raisonnable vous sera facturé pour les pièces, main-d'oeuvre et expédition. Dans tous les cas, vous étés responsable de l'expédition.

Instructions pour l'expédition : Utilisez si possible l'emballage d'origine. Precisez bien le nom de l'expéditeur et inscrivez en rouge : FRAGILE ! Assurez le colis. Les frais d'expédition doivent être pré-payés.

CARTE DE GARANTIE

Nous vous remercions à l'avance de bien pouvoir nous returner notre carte de garantie.
