| Produkttyp | LiPo/Li-Ion Akkuladegerät |
| Marke | Graupner |
| Modell | LIPO-CHARGER 2 |
| Zellenanzahl | 2 Zellen (LiPo/Li-Ion 3,7 V) |
| Eingangsspannung | 100-240 V AC |
| Max. Ladestrom | 0,9 A (automatisch) |
| Anzeige | Rote LED (lädt), grüne LED (bereit) |
| Ausgang | Graupner BEC Stecker männlich |
| Abmessungen (L x B x H) | Ca. 85 x 53 x 34 mm |
| Gewicht | Ca. 136 g |
| Kompatible Akkutypen | LiPo, Li-Ion (Nennspannung 3,7 V/Zelle) |
| Hauptfunktionen | Automatisches Laden mit Abschaltung bei Vollladung, Stromreduzierung am Ende des Ladevorgangs |
| Empfohlenes Zubehör | LiPo Balancer Plus #3064 zum Balancieren |
| Sicherheit | Überladeschutz, automatische Abschaltung, nicht brennbare Unterlage erforderlich |
| Pflege und Reinigung | Vor Staub, Feuchtigkeit und Hitze schützen; mit einem trockenen Tuch reinigen |
| Garantie | 24 Monate ab Kaufdatum |
| Reparierbarkeit | Reparatur durch Hersteller oder autorisierten Service |
Häufig gestellte Fragen - LIPO-CHARGER 2 GRAUPNER
Benutzerfragen zu LIPO-CHARGER 2 GRAUPNER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr LiPo Batterieladegerät kostenlos im PDF-Format! Finden Sie Ihr Handbuch LIPO-CHARGER 2 - GRAUPNER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. LIPO-CHARGER 2 von der Marke GRAUPNER.
BEDIENUNGSANLEITUNG LIPO-CHARGER 2 GRAUPNER
BEDIENUNGSCANLEITUNG
OPERATING MANUAL
INSTRUCTIONS D'UTILISATION
LiPo-CHARGER 2
LiPo-CHARGER 3
C E
Preiswertes Lilo-/LiPo-Steckdosen-Kompaktlader für 2 (LiPo-charger 2) bzw. 3 (LiPo-charger 3) Lilo-/LiPo-Zellen bei einem maximalen Ladestrom von 0,9A.

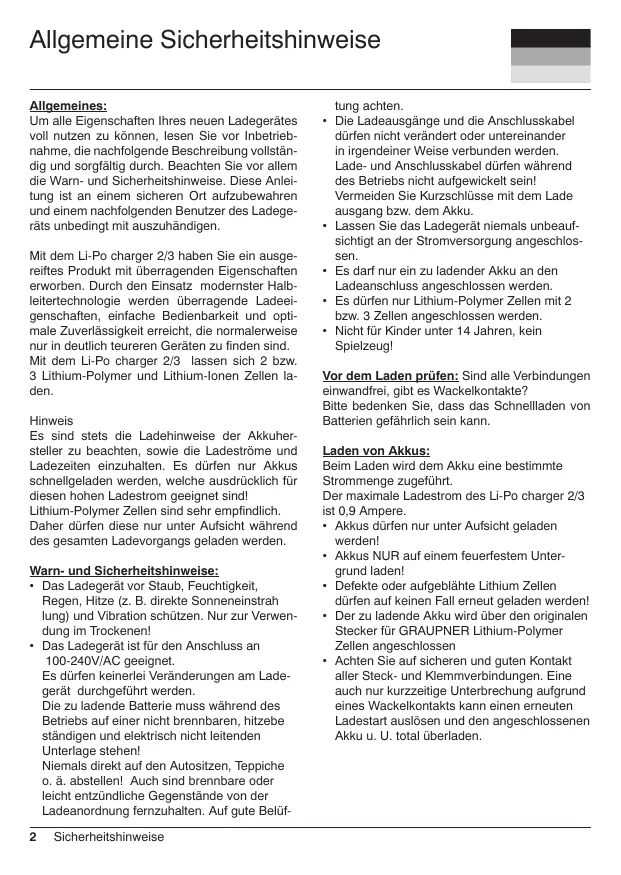

Um alle Eigenschaften Ihres neuen Ladegerätes voll nutzen zu konnen, lesen Sie vor Inbetriebnahme, die nachfolgende Beschreibung vollständig und sorgfältig durch. Beachoten Sie vor alle die Warn- und Sicherheitschinweise. Diese Anleitung ist an einem sicheren Ort aufzubewahren und einem nachfolgenden Benutzer des Ladegeräts unbedingt mit auszuhändigen.
Mit dem Li-Po charger 2/3 haben Sie ein ausge- reiftes Produkt mit überragenden Eigenschaften erworben. Durch den Einsatz modernster Halbleitertechnologie werden überragende Ladeeigenschaften, einfache Bedienbarkeit und opti- male ZuverlASSigkeit errecht, die normalerweise nur in deutlich teureren Geräten zu finden sind. Mit dem Li-Po charger 2/3 lessen sich 2 bzw. 3 Lithium-Polymer und Lithium-Ionen Zellen la- den.
Hinweis
Es sind stets die Ladehinweise der Akkuhersteller zu beachten, sowie die Ladestrome und Ladezeiten einzuhalten. Es dürfen nur Akkuschnellgaden werden, welche ausdruicklich für diesen hohen Ladestrom geeignet sind!
Lithium-Polymer Zellen sind sehr empfindlich.
Daher * d frende此种 nur unter Aufsicht während des gesamten Ladevorgangs geladen werden.
Warn- und Sicherheitschinweise:
- Das Ladegerät vor Staub, Feuchtigkeit, Regen, Hitze (z. B. direkte Sonneneintrahlung) und Vibration schützen. Nur zur Verwendung im Trockenen!
Das Ladegerät ist für den Anschluss an 100-240V/AC geeignet. Es dürfen keinerlei Veränderungen am Ladegerät durchgeführt werden. Die zu ladende Batterie muss während des Betriebs auf einer nicht brennbaren, hitzeb ständigen und elektrisch nicht leitenden Unterlage stehen! Niemals direkt auf den Autositzen, Teppiche o. ab-, abstellen! Auch sind brennbare oder leicht entzündliche Gegenstände von der Ladeanordnung fernzuhalten. Auf gute Belüf
tung achten.
- Die Ladeausgänge und die Anschlusskabel führen nicht verändert oder untereinander in irgendeiner Weise verbunden werden. Lade- und Anschlusskabel führen während des Betriebs nicht aufgewickelt sein! Vermeiden Sie Kurzschlüsse mit dem Lade ausgang bzw. dem Akku.
- Lassen Sie das Ladegerät niemals unbeaufsichtigt an der Stromversorgung angeschlossen.
Es darf nur ein zu ladender Akku an den Ladeanschluss angeschlossen werden. - Es dürn zur Lithium-Polymer Zellen mit 2 bzw. 3 Zellen angeschlossen werden.
- Nicht für Kinder unter 14 Jahren, kein Spielerzeug!
Vor dem Laden prüfen: Sind alle Verbindungen einwandfrei, gibt es Wackelkontakte?
Bittle denken Sie, dass das Schnelladen von Batterien gefährlich sein kann.
Laden von Akkus:
Beim Laden wird dem Akku eine bestimmte Strommenge zugeführ.
Der maximale Ladestrom des Li-Po charger 2/3 ist 0,9 Ampere.
- Akkus * durren nur unter Aufsicht geladen werden!
- Akkus NUR auf einem feuerfestem Untergrund laden!
Defekte oder aufgebliche Lithium Zellen)duren auf keinigen Fall erneut geladen werden! - Der zu ladende Akku wird über den originalen Stecker für GRAUPNER Lithium-Polymer Zellen angeschlossen
- Achten Sie auf sicheren und gutten Kontakt aller Steck- und Klemmverbindungen. Eine auch nur kurzzeitige Unterrechnung aufgrund eines Wackelkontats的一种en erneuten Ladestart ausliesen und den angeschlossenen Akku u. U. total überladen.
Lithium-Polymer Zellen:
Der Li-Po charger 2/3 ist nur zum Laden von Lithium-Polymer-Akkus mit einer Zellen Nennspannung von 3,7 V/Zelle geeignet.
Lithium-Akkus zeichnen sich vor alle durch ihre, im Vergleich zu anderen Akkutypen, wesentlich höhere Kapazität aus. Thiser wesentliche Vorteil auf der einen Seite erfordert jedoch andere Behandlungsmethoden in Bezug auf die Ladung / Entladung sowie für einen gefahrlosen Betrieb. Die hier grundlegenden Vorschriften müssen auf alle Fälle beachtet werden. Weitere entsprechende Angaben und Sicherheitsnirweise entnehmer sieitte den technischen Angaben des Akkuherstellers. Prinzipiell konnen Akkus auf Lithiumbasis NUR mit speziellen Ladegeräten geladen werden, die auf den jeweiligen Akkutyp (Ladeschlussspannung, Kapazität) eingestellt sind. Die Aufladung erfolgt anders als bei NiCd- oder NiMH-Akkus durch eine sog. Konstantstrom/Konstantspanskungs-Methode. Der für die Ladung erforderliche Ladestrom ergibt sich aus der Akkukapazität und wird vom Ladegerät automatischen eingestellt. Lithiumakkus werden gewöhnlich mit 1-2 C Ladestrom aufgeladen (1 C Ladestrom = Kapazitäts-Ladestrom. Beispiel: bei einer Kapazität von z. B.: 1500 mAh ist der entsprechende 1 C Ladestrom = 1500 mA = 1,5A). Der Li-Po charger 2/3 bis maximal 0,9 Ampere, sodasse eine Einstellung überflüssig ist und bei diesen Lader bewusst weglassen wurde. Wir die zum jeweiligen Akkutyp gezörende, spezifische Ladeschlussspannung erreicht, wird der Ladestrom automatisch reduziert, um ein Überschreiben den Ladeschlussspannung zu verhindern.
Haftungsausschluss:
Die Einhaltung der Betriebsanleitung sowie die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Wartung des Ladegrades konnen von der Fa. GRAUPNER nicht überwacht werden. Daher übernimmt die Fa. GRAUPNER keinerlei Haftung for Verluste, Schaden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen.
Koponenten und Zubehor:
Die Firma GRAUPNER GmbH & Co. KG als Hersteller empfehlct, Komponenten und Zube-horprodukte zu verwenden, die von GRAUPNER auf Tauglichkeit, Funktion und Sicherheit geprüft, freigegeben sind.GRAUPNER übernimmt fur Sie die Produktverantwortung.
Die Fa. GRAUPNER übernimmit für nicht freiigegebene Teile oder Zubehörprodukte von anderen Herstellern keine Haftung und kann nicht jeder einzelnere Fremdkategorie beurteilen, ob es ohne Sicherheitsrisiko eingesetzt werden kann.
Hinweise zum Umweltschutz:
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin, dass diese Produkte bzw. elektronische Teile
davon am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden dürfen. Es muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieeverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Algeräten leisten Sie einen wichtigen Beitrag zum Umweltschutz. Batterien und Akkus müssen aus dem Gerät entfern werden und bei einer entsprechenden Sammelstelle getrennt entsorgt werden. Bei RC-Modellen müssen Elektronikteile, wie z.B. Servos, Empfänger oder Fahrtenregler aus dem Produkt ausgebaut und getrennt bei einer entsprechenden Sammelstelle als Elektro-Schrott entsorgt werden.itte erkundigen Siie sich bei der Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

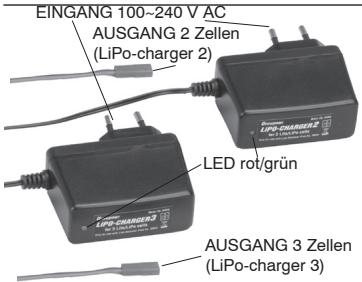

Inbetriebnahme:
SchlieBen Sie Ihren Li-Po charger 2/3 an eine Steckdose mit 100 - 240V AC.
Die grüne LED zeigt von nun an die Betriebsbereitschaft an.

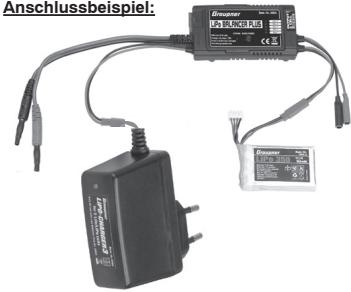

Anschlussbeispel:
LiPo Balancer:
Verwenden Sie für die maximale Sicherheit unbedingt den LiPo Balancer Plus, Best.-Nr. 3064
Lademodus:
SchlieBen Sie den LiPo-Balancer Plus #3064 mit dem roten BEC-Stecker an den Ausgang des LiPo-charger 2 bzw. 3 an.
Danach verbinden Sie den weißen Graupner Balancerstecker des Akkus linksbündig mit dem Ausgang (OUTPUT) des LiPo Balancer Plus und schreiben anschließend den roten Akkuanschluss an den BATTERY-Eingang des LiPo Balancer Plus an.
Verbinden Sie nun den LiPo Balancer Plus durch Drucken der MODE/RESET Taste, bis die Status LED blinkt.
Durch这部分 Ladeverfahren wird der Akku zu 100% voll geladen und damit geschont.
Während des Ladevorgangs leuchtet die rote LED des LiPo charger 2/3.
Akku geladen:
Sobald der Akku seine Ladekapazität zu 100% erreicht hat, schaltet das Gerät automatisch ab. Dies wird durch das erlösen der roten und leuchten der grünen LED angezeigt.
Es ist vollig normal, dass sich der Akkupack nach dem Ladevorgang nur kaum oder überhaupt nicht erwartet, da der LiPo charger 2/3 den Ladestrom gegen Ladeende automatisch reduziert.
Technische Daten
| Eingangsspannung: | 100 - 240V AC |
| Akkuktyp: | Lipo; Lilo(nur 3,7V Typ) |
| Zellenzahl: | 2(Lipo charger 2)3 |
| (Lipo charger 3) | |
| Ladestrom: | Automatik max. 0,0 |
| Anzeuge: | LED rot und grün |
| Ausgang: | Graupner BEC |
| Stecker | |
| Abmessungen (L/B/H): | ca. 85x53x34mm |
| Gewicht: | ca. 136 g. |
EG-Konformitätserklarung
Für das folgend bezeichnete Erzeugnis:
Li-Po Charger 2 Best.-Nr.6452
Li-Po Charger 3 Best.-Nr. 6453
would hermit bestagted, dass es den wesentlichen Schutzanforderungen entspricht, die in der Richtein des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die electromagnetische Vertragsfähigkeit (89/336/EWG) festgelegt sind. Zur Beurteilung des Erzeugnisses hinsichtlich electromagnetischer Vertragsfähigkeit wurden folgende
Normen herangezogen:
EN 55022
EN 61000-3-2/EN 61000-3-3
EN 55024
EN 60950-1
These Reklarung wird verantwortlich für den Hersteller/
Importeur:
Graupner GmbH & Co. KG
Henriettenstrasse 94-96
D-73230 Kirchheim/Teck abgegeben durch
73230 Kirchheim/Teck, den 16.01.07
Hans Graupner
Geschäftsführer
General notice:
Li-Po Charger 2 Order-Nr. 6452
Li-Po Charger 3 Order-Nr. 6453
Graupner GmbH & Co. KG
Henriettenstrasse 94-96
Graupner GmbH & Co. KG
Henriettenstrasse 94-96
D-73230 Kirchheim/Teck Fait a
73230 Kirchheim/Teck, le 16.01.07
Die Fa. Graupner GmbH & Co. KG, Henriettensstraße 94-96. 73230 Kirchheim/Teck gewährt ab dem Kaufdatum auf这点es Produkt eine Garantie von 24 Monaten.
Die Garantie gilt nur für die bereits beim Kauf des Produktes vorhanden Material- oder Funktionsmangel. Schäden die auf Abnutzung, Überlustung, falsches Zubehor oder unsachgemäß Behandlung zurückzuführen sind, sind von der Garantie ausgegeschlossen.
Die gesetzlichen Rechte und Gewährleistungsansprüche des Verbrauchers werden durch die.
se Garantie nicht berührt.
Bitte überprüfen Sie vor einer Reklamation oder Rücksendung das Produkt genau auf Mängel, da wir Ihnen bei Mängelfreiheit die entwickelten Unkosten in Rechnung stellen müssen.
