Importeur: Graupner GmbH & Co. KG Henriettenstrasse 94-96 EN 55024 EN 60950-1
Graupner GmbH & Co. KG Henriettenstrasse 94-96 D-73230 Kirchheim/Teck by Avec le Chargeur: LiPo 2/3, vous avez acquis un produit perfectionné avec d’excellentes qualités. En employant une technologie basée sur des semi-conducteurs nous avons atteint des qualités de charge supérieures, une maniabilité simple, et une fiabilité optimale qu’on ne retrouvera normalement que sur les systèmes nettement plus chers. A l’aide du Chargeur LiPo 2/3 vous serez dans la mesure de charger 2 à 3 éléments au LithiumPolymère ou au Lithium (iode). Avis important: Observer toujours les instructions de charge des producteurs des accus. Respecter les courants et les heures de charge admissibles. Ne Happliquer la charge rapide que sur les accus où cette méthode est explicitement recommandée! Les éléments au Lithium-Polymère sont très susceptibles. Ils ne doivent être chargés que sous une surveillance permanente pendant le procédé de charge entier. Avis de sécurité et de prévention: • Protéger le chargeur de la poussière, l’humidité, la pluie, la chaleur (p.ex. l’exposition au soleil) et les vibrations. A être utilisé exclusivement dans un environnement sec! • Le chargeur est prévu pour le raccordement au secteur 100-240 V AC. Il est interdit de modifier le chargeur de n’importe quelle manière. L’accu qui doit être chargé doit être placé pendant l’opération de charge sur une surface non-inflammable, résistante à la chaleur et isolatrice! Ne déposez jamais l’ensemble directement sur les banquettes d’une voiture, des tapis etcetera! 10
Les câbles ne doivent pas être enroulés pendant la charge! Eviter les court-circuits entre les câbles de l’accu et ceux du chargeur. Ne laissez jamais le chargeur raccordé au secteur sans surveillance. Ne connectez jamais plus d’un accu au char geur pour être chargé. Ne connectez que des accus au Lithium-Poly mère de 2 ou 3 éléments. Ce chargeur ne convient pas aux enfants en dessous de 14 ans, ce n‘est pas un jouet!

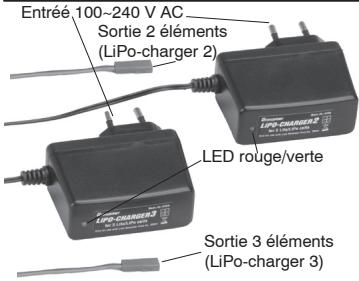

Tous les connecteurs sont en règle? Il n’y a pas de mauvais contacts? N’oubliez pas que la charge rapide des accus peut représenter un procédé dangereux. Charger les accus: Pendant la charge une certaine quantité d’énergie électrique sera transférée à l’accu. Le courant de charge maximum du Chargeur LiPo 2/3 est de 0,9 ampère. • Ne chargez les accus que sous surveillance! • Ne les chargez que sur une surface noninflammable! • Les éléments défectueux ou enflés ne doivent dans aucun cas être chargés à nouveau! • L’accu qui doit être chargé sera connecté à travers la fiche de charge pour accus au Lithium (mâle) originale GRAUPNER! • Rassurez-vous bien d’avoir établi un bon contact sûr entre toutes les fiches ou les pin ces des connecteurs. N’importe quelle interruptijon, même pour quelques instants, qui se produit à cause d’un mauvais contact, déclenchera un nouveau procédé de charge, ce qui peut mener à une surcharge totale de l’accu.
Les éléments au Lithium-Polymère: Le Chargeur LiPo 2/3 est prévu seulement pour charger les accus au Lithium Polymère d’une tension nominale de 3,7 V / élément. Les éléments au Lithium Polymère se distinguent des autre types d’accus surtout par leur capacité essentiellement plus haute. Cependant, cet avantage essentiel nécessite que les accus soient traités d’une différente manière vis-à-vis de la charge / décharge ainsi qu’une opération sans problèmes. Les instructions de base présentées ici doivent être respectées dans tous les cas. Pour d’autres informations et avis de sécurité, renseignez-vous auprès des producteurs d’accus et dans leurs bulletins techniques, s.v.p. En général, tous les accus au Lithium doivent être chargés exclusivement avec les chargeurs spéciaux qui sont adaptés au type d’accu (tension de fin de charge, capacité). Le procédé de charge se fait d’une manière différente de celle des accus NiMH ou NiCd: la méthode du courant constant / de la tension invariable. Le montant du courant qui est nécessaire pour charger l’accu, résulte de la capacité de l’accu et sera ajusté automatiquement par le chargeur. Normalement, les accus au Lithium doivent être chargés avec un courant de 1-2 C, à savoir: 1 C de courant de charge est l’équivalent de la capacité. Exemple: pour une capacité d’accu de 1500 mAh, le courant correspondant à 1 C sera de 1500 mA = 1,5 A. Le Chargeur LiPo 2/3 produit un courant de charge de 0,9A au maximum, il est donc inutile d’ajuster le courant, et le réglage n’est pas prévu. Lorsque la tension de fin de charge spécifique de l’accu est atteinte le courant de charge sera réduit automatiquement pour éviter de dépasser la tension de fin de charge admissible. Exclusion de responsabilité: Le respect des instructions d’utilisation ainsi que les conditions et les méthodes d’installation, d’utilisation et d’entretien du chargeur ne peuvent pas être surveillées par la Firme GRAUPNER. C’est pourquoi celle-ci décline toute responsabilité et sa participation d’une façon quelconque pour les pertes, les détériorations ou les coûts résultant d’une mauvaise utilisation de ce chargeur.
En tant que fabricant, la Firme GRAUPNER GmbH & Co. KG conseille d’utiliser les composants et les accessoires dont l’aptitude, la fonction et la sécurité ont été éprouvés par ses soins. GRAUPNER assume pour vous la responsabilité de ces produits. La Firme GRAUPNER n’assume aucune responsabilité pour les productions de pièces ou d’accessoires d’autres fabricants et ne peux pas estimer si chaque production étrangère pourra être utilisée sans risque pour la sécurité. Indications quand à la protection de l‘environnement: Ce produit à la fin de sa durée de vie ne doit pas être mis à la poubelle, mais être remis à une collecte pour le recyclejment d‘appareils électriques et électroniques. Le symbole inscrit sur le produit, dans la notice d‘instructions et sur son emballage l‘indique. Les matériaux selon leurs reconnaissances sont réutilisables. Avec le recyclage de matériaux et autres formes d‘appareils, vous contribuez à la protection de l‘environnement. Les batteries et accus doivent être retirés de l‘appareil et doivent être remis à un dépôt homologué pour ce type de produits. Veuillez s.v.p. demander auprès de votre mairie l‘adresse exacte de la collecte la plus proche de chez vous. Première opération: Raccordez votre Chargeur LiPo 2/3 à une prise de secteur de 100-240 V AC. La L.E.D. verte indiquera désormais que le système est à son état opérationnel.

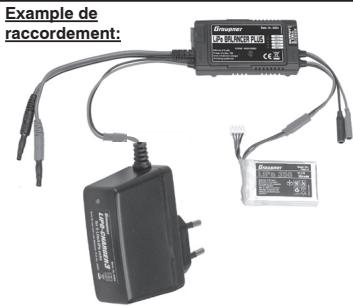

(BATTERY) du LiPo Balancer Plus. Etablissez une connexion au LiPo Balancer Plus en appuyant sur la touche MODE/RESET jusqu’à ce que la L.E.D. commence à clignoter. Cette procédure assure que l’accu sera chargé complètement, et de manière modérée. Pendant la charge la L.E.D. rouge du Chargeur LiPo 2/3 restera allumée. Accu chargé: Dès que l’accu aura atteint une charge de 100% le dispositif coupera automatiquement le courant, et la L.E.D. rouge ne sera plus allumée. La L.E.D. verde du Chargeur LiPo 2/3 restera allumée. Il est absolument normal que l’accu ne commence guère à chauffer vers la fin de la charge, ou bien pas du tout, parce que le Chargeur LiPo 2/3 réduira automatiquement le courant de charge vers la fin du procès de charge. 12
EN 55022 EN 61000-3-2/EN 61000-3-3 EN 55024 EN 60950-1 Cette déclaration va de la responsabilité du fabricant / importateur: Graupner GmbH & Co. KG Henriettenstrasse 94-96 D-73230 Kirchheim/Teck Fait à 73230 Kirchheim/Teck, le 16.01.07
Avant toute réclamation et tout retour du produit, veuillez s.v.p. contrôler et noter exactement les défauts ou vices du produit, car tout autre frais relatif au produit vous sera facturé.
Graupner GmbH & Co. KG Postfach 1242 Cachet de la firme et signature du detailant
