BEDIENUNGSANLEITUNG KH 70 AUTO FOCUS CAMERA SET EBENCH

AUTOFOCUS KAMERA SET

Bedienungs- und Sicherheitschinweise

GB AUTO FOCUS CAMERA SET

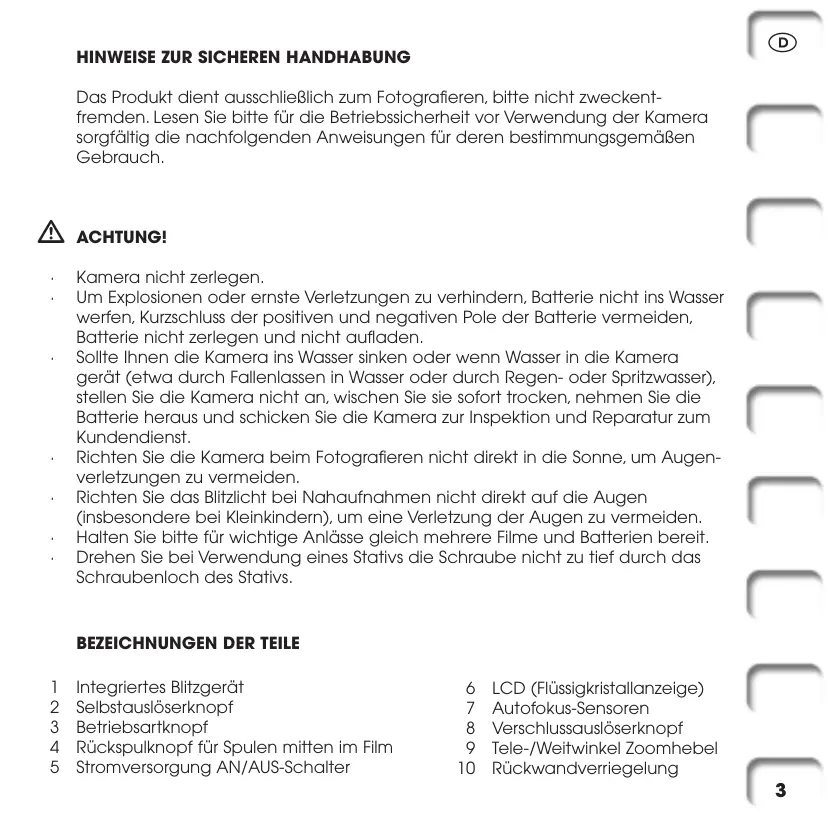

HINWEISE ZUR SICHEREN HANDHABUNG

Das Produkt dient ausschließlich zum Fotografieren,itte nicht zweckentfremden. Lesen Sieitte für die Betriebssicherheit vor Verwendung der Kamera sorgfältig die nachfolgenden Anweisungen fur deren bestimmungsgemäBen Gebrauch.

ACHTUNG!

Kamera nicht zerlegen.
Um Explosionen oder ernste Verletzungen zu verhindern, Batterie nicht ins Wasser werden, Kurzschluss der positiven und negativen Pole der Batterie vermeiden, Batterie nicht zerlegen und nicht aufladen.
- Sollte Ihnen die Kamera ins WasserINKen oder wenn Wasser in die Kamera gerät (etwa durch Fallenlassen in Wasser oder durch Regen- oder Spritzwasser), stellen Sie die Kamera nicht an, wischen Sie sie sofort trocken, behmen Sie die Batterie hereaus und schicken Sie die Kamera zur Inspektion und Reparatur zum Kundendienst.
- Richten Sie die Kamera beim Fotografieren nicht direkt in die Sonne, um Augenverletzungen zu vermeiden.
Richten Sie das Blitzlicht bei Nahaufnahmen nicht direkt auf die Augen (insbesondere bei Kleinkindern), um eine Verletzung der Augen zu vermeiden.
- Halten Sieitte für wichtige Anlasse gleich mehrere Filme und Batterien bereit.
- Drehen Sie bei Verwendung eines Stativs die Schraube nicht zu tief durch das Schraubenloch des Stativs.

BEZEICHNUNGEN DER TEILE

1 Integriertes Blitzgerät
2 Selbstausloserknopf
3 Betriebsartknopf
4 Rückspulknopf für Spulen mitten im Film
5 Stromversorgung AN/AUS-Schalter

6 LCD (Flüssigkristallanzeige)
7 Autofokus-Sensoren
8 Verschlussausloserknopf
9 Tele-/Weitwinkel Zoomhebel
10 Rückwandverriegelung

11 Tragriemenose
12 Selfstausloser/Rote-Augen-Reduzierung/Flüssigkristallanzeige
13 Objektiv / Objektivdeckel
14 Sensor für automatische Belichtungsmessung
15 Sucherfenster
16 Filmkammer

17 Blitzbereitschaftsanzeige
18 Sucherokular
19 Filmaufwickelspule
20 Ruckwand
21 Filmsichtfenster
22 Batteriefachdeckel
23 Stativgewinde
24 Filrmückspulwelle

ANBRINGEN DES TRAGRIEMENS (Abb.1)

Fadeln Sie den Handgelenks-Tragriemen durch die Tragriemenöse, dann anderes Ende durch die Schlaufe führen und strammziehen.

EINLEGEN DER BATTERIE

Verwenden Sie eine einzeln Lithiumbatterie des Typs CR123A oder DL123A (3V).

1. Riegel der Batteriefachdeckel in Richtung "Öffnen" schieben und Deckel öffnen. (Abb. 2)
2. Frische Batterie mit ++Pol nach außen einlagen, dann Deckel schlieben. (Abb. 3).

Es wird empfohlen, nur eine frische Batterie des gleichen Types zum Ersatz der alten zu verwenden.
Entfernen Sie die Batterie nur dann aus der Kamera, wenn Sie diese ersetzen möchten.

ÜBERPRÜFUNG DES LADEZUSTANDS DER BATTERIE

Der Ladezustand der in der Kamera befindlichen Batterie kann bei jedem Einschalten der Stromversorgung oder halben Herunterträcken des Auslösers überprüft werden. Der Batteriezustand wird auf der Flüssigkristallanzeige dargestellt.

1. Das Symbol "Batterie voll" ersetcheint dann, wenn sich die Batterie in gutem Zustand befindet.
2. Ist die Batterie nahezu erschöpf, so entscheid das Symbol "Batterie halb voll" .

Zeigt sich these Symbol, so reicht die vorhandene Spannung noch für das Aufbrauchen mindestens eines kompletten Films (36 Aufnahmen).

• Es wird empfohlen, die Batterie gegen eine neue auszufauschen, wenn sie gegen Ende des Films mit dem Symbol "Batterie halb voll" fotografiert.

• Das Symbol "Batterie leer" l erscheint dann, wenn die Batteriespannung zu niedrig ist, um eine akzeptable Aufnahme zu erstehen. Behindet sich die Batterie in thisem Zustand, sind alle Kamerafunktionen gespert. Das bedeutet, dass die Kamera bei einer derart niedrigen Batteriespannung nicht fotografieren kann. Die Batterie muss dann durch eine neue ersetzt werden.

AN-/AUSSTELLEN DER STROMVERSORGUNG DER KAMERA

Drücken Sie einmalig den An-/Aus-Knopf (Abb. 4), um die Stromversorgung zu aktivieren. Das Objektiv wird daraufhin Herausgefahren und in der Weitwinkelposition stehen bleiben. Es ist hiermit betriebsbereit. Zum Ausschalten der Stromversorgung noch einmal An-/Aus-Schalter drücken. Das Objektiv fahr demaufhin unmittelbar in die Aus-Stellung zurück, unabhängig von seiner vorherigen Position.

AUTOMATISCHE ABSCHALTUNG DER STROMVERSORGUNG

Ist die Stromversorgung der Kamera aktiviert und diese länger als fünf Minuten nicht in Gebrauch, so schaltet das System die Stromversorgung der Kamera ab und fahrth das Objektiv zunachst auf die "Aus"-Position, und dann schließlich in die Position "W". Sie vermeiden, dass die Kamera unbeabsichtigt eingeschaltet bleibt und sparen damit Batterieleistung.

Um die Kamera wieder in Betrieb zunehmen, drücken Sie einen beliebigen Knopf, und die entsprechende Kamerafunktion wird unverzüglich durchgeführt. Zum Ausschalten "Power" drücken - das Objektiv fahr in die Aus-Position zurück und der Objektivschutz wird aktiviert.

LADEN DES FILMS

1. Schieben Sie die Rückwandverriegelung nach unten, um den Rückwanddeckel zu öffnen.

2. Legen Sie einen neuen Film in das Filmfach und halten Sie das Magazin in seiner Position fest.

3. Filmanfang bis zur Filmanfangkennzeichnung im Innern der Kamera herausziehen. (Abb. 5)

4. Rückwanddeckel fest schließen. Der Film wird automatisch bis zum ersten Bild vorgispelt, auf der Flüssigkrystallanzeige erscheidt die Zahl "1".

5. Bei inkorrekter Ladung des Films führt die Kamera ebenfalls die automatische Ladefunktion durch,statt der "1" erscheint jedoch eine "0" in der Anzeige.

6. Die automatische Filmladung kann unabhängig davon erfolgen, ob die Stromversorgung an oder aus ist.

EINSTELLEN DER FILMEMPFINDLICHKEIT

Die Kamera verwendet Standard-Filmkassetten des Typs 35 mm 135 mit DX-Kodierung; die Empfindlichkeit des Films (ISO 100-800) wird bei Laden des Films automatisch eingestellt.

ZOOMEN MIT DEM OBJEKTIV (Abb. 7)

Bei eingeschaltefer Stromversorgung:

1. Tele-/Weitwinkelzoomhebel auf "T"-Ende fahren. Die Linse zoomt dann an das Motiv heran und hält bei vier Positionen an, wenn der Hebel losgelassen wird. Bei Fortführung der Bewegung zoomt das Objektiv weiterhin erhar heran, bis die Tele-Position erreicht ist und stoppt automatisch.
2. Bewegen Sie den Tele-/Weitwinkel-Zoomhebel bis zum "W"-Ende. Das Objektiv zoomt dann weiter weg und hält bei vier Positionen an, wenn der Heibel losgelassen wird. Bei Fortführung der Bewegung zoomt das Objektiv weiterhin weg vom Motiv bis zur Weitwinkelposition und stoppt dann automatisch.

AUTOFOKUS (Abb. 8)

These Kamera verfügt über ein eingebautes mehrschrittiges Autofokussystem. Das System ermittelt die Entfernung des Motifs von der Kamera und stellt bei Erstellen der Aufnahme automatisch die optimale Schärfe ein.

Das AF-System nimmt automatisch entsprechend der gemessenen Entfernung eine optimale Fokussierung des Objektivs vor, bevor der Verschluss auslõst.
Dieses AF-System ermöglich dem Benutzer stets scharfe Bilder.

VERWENDUNG DES SCHÄRFENSPEICHERS ZUR ERSTELLUNG DER BILDKOMPOSITION

Drücken Sie den Auslöser halb herunter, um die anvisierten Motive zu fokussieren. Halten Sie den Auslöser halb heruntergehrückt, um Ihr Bild neu zu komponieren. Dann Knopf ganz herunterdrecken, um den Verschluss auszulösen. Wird das Halten des Knopfes in seiner Position vor dem Auslösen des Verschlusses aufgegeben, so wird der Schärfenspeicher gelöscht.

INTEGRIERTER BLITZ

Die Kamera ist mit einem integrierten Blitzlicht ausgestellt. Es faktioniert je nach Einstellung durch den Benutzer im Automatikblitz /Aufhellblitz /Blitz-aus-Modus.

• Empfohlene Brennweitenbereiche bei Blitzlichtaufnahmen:

35 mm ISO 100-1~2,5 m

ISO 400-1~5 m

ISO 800-1~7 m

70 mm ISO 100-1~1,3 m

ISO 400-1~2,6 m

ISO 800-1~3,5 m

• Der Blitz ausschließlich aktiviert werden, wenn das Blitzlichtgerät voll aufgeladen und auf die Betriebsart Automatikblitz, automatische Funktion zur Reduzierung roter

Augen, Aufhellblitz oder Nachtaufnahmen eingestellt ist. Drücken Sie den Ausloser halb herunter.

Wenn das Blitzlichtgerät komplett aufgeladen ist, wird die Flüssigkrystallanzeige "Blitz bereit" noch an sein und erlaubt bei weiterem Herunterträcken ein Auslösen des Verschlusses.

• Lädt das Blitzgerät gerade (noch nicht komplett geladen), so erscheint auf der Flüssigkrystallanzeige ein blinkendes Blitzsymbol.

Zum Drücken des Auslösers in thisem Zustand blinkt die Flüssigkrystallanzeige "Blitz betriebsbereit". (Abb. 9)

• Wird für eine Fotografie ein Blitz bestehtigt, so erfolgt so lange eine Sperre des Verschlussauslosers bei weiterem Herunterträcken, bis das Blitzgerät komplett geladen ist.

• Die Flüssigkrystallanzeige "Blitz betriebsbereit" wird nur bei Niederträcken des Auslösers aktiviert.

AUSWAHL DER FUNKTIONEN (LCD-ANZEIGE)

Drucken Sie den "Mode"-Knopf, um einen Fotografiermodus auszuwahlen.

Bei aktivierter Spanningsversorgung ist der Fotografiermodus immer auf Automatikblitz voreingestellt. Diese Betriebsartändert sich mit jedem Drücken des "Mode"-Knopfes einmal.

Die Reihenfolge der gewählten Betriebsarten und deren Darstellung ist wie folgt:

AUTO Automatikblitzfunktion

AUTO Automatikblitz mit Funktion zur Reduzierung roter Augen

Funktion Aufhellblitz

④ Funktion Blitz aus

Funktion Nachtaufnahmen

Funktion Serienbilder

Funktion "unendlich"

AUTOMATIKBLITZ

Bei dieser Funktion entscheidet die Kamera selbst, ob Blitzlicht eingesetzt wird oder nicht.

1. Misst der Sensor des automatischen Belichtungsmessers ausreichendes Licht, so wird der eingebaute Blitz bei Auslösen des Verschlusses nicht aktiviert.

2. Misst der Sensor des automatischen Belichtungsmesser kein ausreichendes Licht, so wird für eine gute Aufnahmequalität zusätzliches Licht besteht. In dieser Fall wird bei Auslösen des Verschlusses automatisch der eingebaute Blitz aktiviert.

FUNKTION ZUR REDUZIERUNG "ROTER AUGEN" (Abb. 10)

Die Wahl dieser Betriebsart ermöglicht es, den Effekt der "roten Augen" zu minimieren, der gelegentlich bei Portrataufnahmen mit Blitzlicht auftritt.

1. Drücken Sie solange den "Mode"-Schalter, bis das entsprchende Symbol auf der Flüssigkrystallanzeige erscheint 念
2. Drücken Sie den Verschlussausloserknapf halb herunter, so dass auf der Flüssigkristall-anzeige "Blitz ladt" aufleuchtet.
3. Drücken Sie den Verschlussausserknoopf.

FUNKTION AUFHELLBLITZ

Bei dieser Betriebsart wird zwangslaufig der Blitz aktiviert, wenn der Benutzer Motive mit Sonnenlicht seitlich oder im Rücken fotografieren möchte. Die Funktion ermöglich natürlicher aussehende Bilder durch whichere Wiedergabe von Schlagschatten.

1. Drücken Sie den "Mode"-Schalter, bis das entsprechende Symbol auf der Flüssigkrystallanzeige erscheint.
2. Drücken Sie den Auslöserknopf. Bei jedem Auslösen des Verschlusses erfolgt ein Blitz.

FUNKTION BLITZ AUS

These Betriebsart verhindert zwangslaufig die Aktivierung des Blitzlichts und erlaubt so an Orten, wo Blitzlichtaufnahmen untersagt sind, ein Fotografieren mit dem dort verfügbaren Licht.

1. Drücken Sie den "Mode"-Schalter, bis das entsprachende Symbol auf der Flüssig-kristallanzeige erscheint.

2. Drücken Sie den Auslöserknopf, und der Verschluss留存hne Blitz aus.

3. Bei der Betriebsart Blitz aus wird eine langsame Verschlussauslösung (bis zu 1/3 Sekunden) für das verfügbare Licht verwendet. Wenn Sie Verwackelungen des Bildes absolut ausschreiben都会, wird die Verwendung eines Statifs empfohlen.

4. Fotografieren durch eine Glasscheibe. Zur maximalen Scharfeinstellung wird die Brennweite auf "unendlich" gestellt.
   Wahlen Sie die Einstellung "unendlich" durch Drücken des "Mode"-Knopfes.
   Diesichert Tiefenschärfe über einen großen Berennweitenbereich. Bei dunklen Aufnahmen, wie etwa abends oder nachts, wird die Verschlusszeit verlangert, also zur Verhinderung eines Verwackelns der Kameraitte ein Stativ verwenden.

NACHTAUFNAHMen PORTRÄT-MODUS

Soll ein im Dunkeln befindliches Motiv fotografiert werden, kann eine Langzeit-synchronisation zum Einsatz kommt.

• Drücken Sie solange den Knopf für die Blitz-Funktion, bis das Symbol für "Nachtaufnahme Porträ" erscheint. Daraufhin kann bei schlechten Lichtverhältnissen eine ultralangsame Belichtung von bis zu einer Sekunde erfolgen. Hierzu Motiv anvisieren und Verschlussauslöser drücken.
• Eine automatische Belichtung wird im Regelfall dann verwendet, wenn sich der Blitz im Standby-Modus befindet. Die automatische Belichtung stellt eine angemessene Belichtung bei Aufnahmen in der Morgen- oder Abendammerung bzw. bei bedecktem Himmel oder bei Nahaufnahmen sicherr.
• Verwenden Sie ein Stativ, um ein Verwackeln der Kamera zu vermeiden.

SERIENBILDFUNKTION (Abb. 11)

These Betriebsart ermitteligt dem Benutzer Serienaufnahmen, solange der Auslösener gedrückt bleibt. Bei dieser Betriebsart ist der Blitz ausgescheltet. Kontinuierliche Ereignisse oder sich bewegende Motive lassen sich mit Hilfe des Serienaufnahme Modus exakt festhalten.

Wahlen Sie den die Serienbildfunktion durch Drucken des "Mode"-Knopfas.
- Drücken Sie den Auslöseknopf und halten Sieihn gedrückt. ihre Kamera wird mit einer Geschwindigkeit von einem Einzelbild pro Sekunde eine Serie von Aufnahmen machen, solange der Auslöseknopf gedrückt bleibt.

EINSTELLUNG "UNENDLICH"

Verwenden Sie diese Funktion, um Fotos entfernter Landschaften zu erstellen sowie bei Panorama- und Landschaftsaufnahmen durch eine Glasscheibe. Zur maximalen Scharfinstellung wird die Brennweite bereits auf unendlich gestellt.

• Drücken Sie den "Mode"-Knopf, um das Symbol auf zu setzen. Hierdurch gewährleisten Sie eine Scharfeinstellung über einen sehr großen Brennweitenbereich.
  Fur Fotografien bei schlechten Lichtverhältnissen, etwa abends oder nachts, verlangert sich die Verschlusszeit; verwenden Sieitte also, um ein Verwackeln der Kamera zu vermeiden, ein Stativ.

VERWENDUNG DES SELBSTAUSLOsERS (Abb. 12)

1. Wöhlen Sie ihren Bildausschnitt unter Positionierung der Kamera auf einer festen Unterlage.
2. Drücken Sie solange den "Mode"-Knopf, bis das entsprechende Symbol auf der Flüssigkrystallanzeige erscheint. Drücken Sie den Verschlussauslerknoopf. Die Selfbstausloser-Flüssigkrystallanzeige vorn an Ihrer Kamera wird daraufhin für ca. 7 Sekunden blinken. Dann leuchtet die Flüssigkrystallanzeige für ca. 2 Sekunden auf, um

anzuzeigen, dass gleich der Verschluss ausgelost werden wird. Nach Verstreichen von insgesamt 10 Sekunden lost dieser dann aus.

Der Selfbaulöser kann durch nochmaliges Drücken des Verschlussauslöserknopfes oder durch Abschaltung der Stromversorgung vor Auslösen des Verschlusses wieder rückgangig gemacht werden.

AUTOMATISCHE FILMRUCKSPULUNG

1. Der Film wird am Filmende automatisch zurückgespult. Wahrend der automatischen Rückspulung fahrt das Objektiv in die Kamera zurück.
2. Die Rückspulung stoppt nach komplettter Rückspulung des Filmes automatisch, und in der Flüssigkrystallanzeige des Bildzahlers erscheint eine blinkende "0". Vergewissern Sie sich vor Offnen der Rückwand, dass Sie diese blinkende "0" sehen. Dann Rückwanddeckel Offnen und Film herausnahmen.
3. Falls der Film die Standardzahl von Aufnahmen überschreitet, kann es zur Doppelbelichtigung der entsprechend letzten Bilder kommt.
4. Sollte nach dem Rückspulen nicht die "0" in der Flüssigkrystallanzeige erschieren,itte Rückspulknopf manuell betätigen.

RÜCKSPULUNG IN FILMMITTE (Ab. 13)

Der Film kann auch zurückgespult werden, bevor das Ende der Spule erreicht ist. Verwenden Sie den vorstehenden Teil des Befestigungslips (oder einen Bleistift etc.) zum Drucken des Knopfes zur Rückspulung in der Filmmitte (neben der POWER-Taste, um den Film zurückzuspulen.

WARTUNG UND LAGERUNG DER KAMERA

Da die Kamera eine Art Prazisionsinstrument ist,itte nicht fallen lessen, nicht werfen, vor Aufprall oder Druck schutzen.
- Bitte setzen Sie die Kamera keinem Umfeld mit hohen Temperaturen oder Feuchigkeit aus, also zum Beispiel nicht in die pralle Sonne legen oder in ein direkt in der Sonne gekparktes Kraffahrzeug.

-itte legen Sie die Kamera nicht in die Nane elektrischer Geräte wie etwa Fernseh-gerate, Kuhlschränke usw.
- Bitte legen Sie die Kamera nicht in eine neue Schublade, die Formalin ausdünstet und vermeiden Sie einen Kontakt mit Insektiziden, da diese Substanzen Farbfilme ersetzen.
- Bitte die Kamera keiner Verschmutzung durch Staub oder Sand aussetzen, da sonst Beschädigungen an den beweglichen Teilen der Kamera entstehen.
Die Kamera konnte hierbei irreparabel beschädigt werden.
Fur den Fall, dass die Kamera durch Regenwasser benetzt, durch Sand verschmutzt oder Seeluft ausgesetzt wird,itte sofort mit einem trockenen Tuch abwischen.
- Bei verschmutzem Objektiv den Staub vorsichtig mit einem Objektivpinsel entfernen; gfls. ein weniger Objektivreiniger auf das Objektivreinigungspapier geben und Objektiv vorsichtig abwischen. Objektiv nicht mit den Fingern berühren.
Reinigen Sie die Kamera nicht mit Alkohol oder Lösungsmitteln. Soltte die Kamera verschmutzt sein, verwenden Sie ein weiches, sauberes Tuch, um sie vorsichtig abzuwischen.
- Bei plötzlichen Temperaturveränderungen der Kamera konden sich eventuell Kondenswassertropfen auf dem Objekt viederschlagen und die Gebrauchsfähigkeit der Kamera beeinflussen, zum Beispiel wenn die Kamera plötzlich aus einer kalten Außenumgebung in ein warmes Umfeld im Innbereich kommt.
- Wird die Kamera voraussichtlich lange Zeit nicht benutzt,itte die Batterie herausnehmen und in einem verschlossenen Behälter mit Trockenmittel darin aufbewahren.
- Der Umgang mit Altbatterien sollen entsprechend der diesbezüglichen Bestimmungen erfolgen.

TECHNISCHE DATEN

Typ:	35 mm – 70 mm Autofokus-Zoomkamera mit Automatikblitz.
Film:	35 mm perforierter Patronenfilm; Format 24 mm x 36 mm
Objektiv:	5 Elemente, 5 Gruppen.
	35 mm/F5,6, 70 mm/F 11,2 Zoomobjektiv
Scharfstellung:	Aktives Infrarot-Multizonen-AF-System
Tiefenschärfenbereich:	1 m bis unendlich.
Sucher:	Optischer Zeomsucher 5 Elemente.
Verschluss:	Programmiertes automatisches Belichtungssystem.
Weitwinkel:	ISO-100, EV10 bis EV15.
Tele:	ISO-100, EV12 bis E15.
Betriebsmodus:	Auto/Selbstausloser/Nachtaufnahmen/ Serienaufnahmen/unendlich
Blitz:	Automatikblitz/ Automatische Reduzierung roter Augen Aufhellblitz/Blitz aus.
Filmaufwicklung und Rückspulen:	Automatische Filmaufwicklung, Rückspulen und Rückspulen mitten in Filmspule.
Selbstausloser:	Um 10 Sekunden verzögerter Selfastausloser.
Filmempfindlichkeit:	2-Zonen DX-Code, ISO 100/400/800.
Serienbildfung:	Serienaufnahmen, 1 Aufnahme pro Sek.
Bildzählwerk:	Flüssigkrystallanzeige mit Batterieüberprüfung.
Rote-Augen-Reduzierung:	Flüssigkrystallanzeige leuchtet 0,7 Sek. vor der Verschlussauslösung auf.
Spanningsversorgung:	3V, Lithiumbatterie x 1 (CR123A, DI123A).
Abmessungen:	68 (H) x 118 (B) x 50 (D)
	68 (H) x 118 (B) x 50 (D) (mit Datenrückwand)
Gewicht:	215,4 g / 220,2 g (mit Datenrückwand)
Sonstiges:	Stativgewinde und Energiesparmodus.
