BEDIENUNGSANLEITUNG ULTRAVID 8X42BL LEICA

Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, Der Name Leica steht weltweit für höchste Qualität, feinmechanische Präzision bei äusserster Zuverlässigkeit und langer Lebensdauer. Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen Leica Ultravid Fernglas. Damit Sie es richtig einsetzen können, empfehlen wir Ihnen, zunächst diese Anleitung zu lesen.

Lieferumfang – Fernglas – Tragriemen – Bereitschaftstasche – Okularschutzdeckel – 2 Objektiv-Schutzdeckel (nur BR-Modelle) – Anleitung – Garantiekarte – Prüfzertifikat

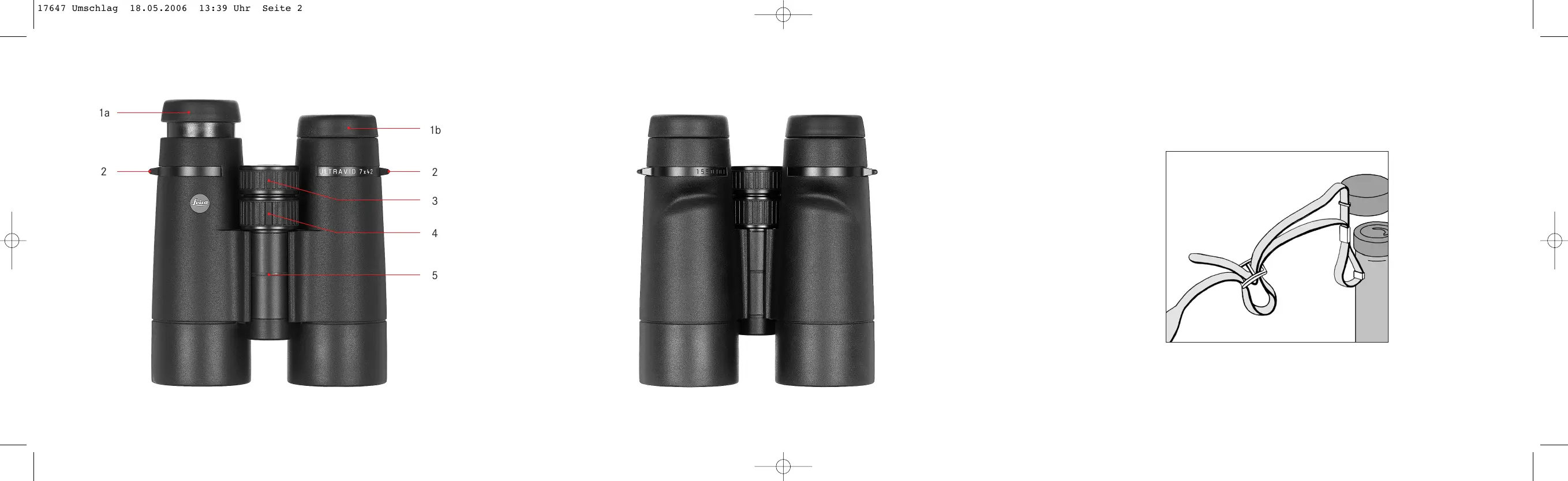

Bezeichnung der Teile 1. Okular-Augenmuscheln Stellung a: herausgedreht für Beobachtung ohne Brille Stellung b: hereingedreht für Beobachtung mit Brille 2. Ösen für Tragriemen 3. Verriegelbarer Dioptrienring 4. Zentralfokussierungsring 5. Gelenkachse für Einstellung des Augenabstands

Warnhinweise Niemals mit dem Fernglas in die Sonne oder andere helle Lichtquellen blicken! Es kann zu Augenverletzungen führen! Niemals während des Gehens durch das Fernglas blicken! Sie könnten Hindernisse übersehen!

Anwendungsmöglichkeiten Die Leica Ultravid Ferngläser besitzen ein hermetisch abgedichtetes, stickstoffgefülltes, Magnesium-Gehäuse. Sie eignen sich daher auch für den Outdoor-Einsatz. Dabei muss auch auf Nässe keine Rücksicht genommen werden – sie sind bis 5 m Wassertiefe absolut dicht und die innenliegende Optik beschlägt nicht.

Anbringen des Tragriemens und des Okular-Schutzdeckels Siehe Illustration auf hinterer Umschlagseite.

Montage der Objektiv-Schutzdeckel Zur Montage wird der Gummiring des Deckels von der Objektivseite her über das Fernglas gezogen (Bild A). Beim Aufklappen des Dekkels dreht der Gummiring sich und fixiert damit den Deckel in der aufgeklappten Stellung (Bild B).

A Hinweis: Falls Sie die Okular-Schutzdeckel am Tragriemen befestigen möchten, muss dies zusammen mit dem Anbringen des Tragriemens am Fernglas erfolgen.

B Einstellen der Augenmuscheln / Verwendung mit und ohne Brille Die Okular-Augenmuscheln (1) lassen sich durch Drehen einfach verstellen und rasten in den gewählten Positionen sicher ein. Zur gründlichen Reinigung können sie auch ganz entfernt werden. Für die Beobachtung mit Brille (Bild A) bleiben sie in der ganz eingedrehten Stellung. Für die Beobachtung ohne Brille werden sie durch Drehen gegen den Uhrzeigersinn herausgedreht. Es stehen zwei Positionen zur optimalen Anpassung zur Verfügung (Bilder B, C).

C D Sind die Okulare stark verschmutzt, empfiehlt es sich, die Augenmuscheln zur Säuberung abzunehmen (Bild D). Dazu werden sie aus der ganz herausgedrehten Position einfach abgezogen.

Einstellen des Augenabstands Durch Knicken des Fernglases um die Gelenkachse (5) wird der individuelle Augenabstand eingestellt. Rechtes und linkes Sehfeld müssen dabei zu einem kreisrunden Bild verschmelzen.

Einstellen der Schärfe / Dioptrienausgleich Die Einstellung der Schärfe auf verschieden weit entfernte Objekte erfolgt an den Leica Ultravid Ferngläsern mit dem Zentral-Fokussierungsring (4). Zum Ausgleich individueller Fehlsichtigkeit für die Beobachtung ohne Brille dient der Dioptrienring (3), der normalerweise verriegelt ist (Bild A). Zum Entkoppeln der zwei Ringe wird der Dioptrienring herausgezogen (Bild B). Der Zentral-Fokussierungsring verändert nun nur noch die Schärfe des linken optischen Systems, der Dioptrienring nur die des rechten. 6

Mit einem der beiden Ringe wird dann das jeweilige Rohr auf ein Objekt scharf gestellt. Anschließend wird an dem anderen Ring das zweite Rohr auf optimale Schärfe eingestellt. Die Reihenfolge kann beliebig gewählt werden. Durch Herunterdrücken des Dioptrienrings wird der eingestellte Wert gespeichert. Der jeweils eingestellte Wert lässt sich bequem an der präzisen Skala ablesen.

Hinweise: – Der Dioptrienring ist frei drehbar, d.h. er kann versehentlich um mehr als 360° gegenüber dem Zentral-Fokussierungsring verdreht werden. Je nach vorheriger Stellung des Zentral-Fokussierungsrings kann dadurch der Fokussierweg des Gesamtsystems erheblich eingeschränkt werden. Achten Sie deshalb darauf, den Dioptrienring stets nur um das zur Einstellung des Ausgleichs notwendige Maß zu drehen. – Beim einseitigen linken oder rechten Durchblicken sollte das jeweils andere Auge zugekniffen, oder einfach die entsprechende Fernglashälfte vorne am Objektiv zugehalten werden.

Skalenangaben Der über die Schärfeanpassung ermittelte individuelle Wert des Benutzers bleibt bei gekoppeltem Zustand der Knopfhälften gesichert. Er muss also nur einmal ermittelt werden. Wird das Fernglas von verschiedenen Personen benutzt und die Einstellung des Dioptrienausgleichs verändert, so kann es anhand der einmal ermittelten Skaleneinstellung immer wieder in Sekundenschnelle individuell angepasst werden. Bei dem auf der Skala abzulesenden Wert ist der Abstand zwischen zwei Strichen gleich ca. einer Dioptrie Fehlsichtigkeitsdifferenz zwischen linkem und rechtem Auge. 7

Pflege/Reinigung Eine besondere Pflege Ihrer Leica Ultravid Ferngläser ist nicht notwendig. Grobe Schmutzteilchen, wie z.B. Sand, sollten mit einem Haarpinsel entfernt oder weggeblasen werden. Fingerabdrücke u.ä. auf Objektiv- und Okularlinsen können mit einem weichen, sauberen Leder oder staubfreien Tuch abgewischt werden. Bei starker Verschmutzung, z.B. der Okular-Drehhülsen, kann eine Reinigung des Fernglases durch einfaches Abspülen unter fließendem Wasser erfolgen. Salzwasser sollte ebenso abgespült werden. Wasserflecken auf den Objektiv und Okularlinsen lassen sich am einfachsten mit einem mit Wasser befeuchteten Tuch entfernen. In den Mitteltrieb eingedrungene Feuchtigkeit (sichtbar im Skalenfenster), trocknet am schnellsten ab, wenn die Knopfhälften (3/4) entkoppelt sind.

Achtung! Üben Sie auch beim Abwischen stark verschmutzter Linsenoberflächen keinen großen Druck aus. Die Vergütung ist zwar hochabriebfest, durch Sand oder Salzkristalle kann sie dennoch beschädigt werden.

Zubehör Best. Nr. Stativadapter mit 1/4" Gewinde . . . . .42220 Schwimm-Trageriemen, orange . . . . .42163

Ersatzteile Falls sie einmal Ersatzteile für Ihr Fernglas benötigen sollten, wie z.B. Augenmuscheln, Deckel oder Tragriemen, wenden Sie sich bitte an unseren Customer Service oder Ihre Leica Landesvertretung. Die Adressen sind in der Garantiekarte aufgeführt.

Was tun, wenn... Fehler – Bei der Beobachtung wird kein kreisrundes Bild erreicht.

– Feuchtigkeit im Skalenfenster

a) Das Fernglas ist nicht genügend dem persönlichen Augenabstand angepasst.

a) Einfach durch stärkeres oder schwächeres Knicken der Gelenkachse den Abstand der beiden Fernglas-Rohre korrigieren.

b) Die Pupille des Beobachters liegt nicht in der Austrittspupille des Fernglases.

b) Kopfhaltung, Augen- und Fernglasposition korrigieren.

c) Die Stellung der OkularDrehhülsen entspricht nicht der richtigen Benutzung mit und ohne Brille.

c) Anpassung korrigieren: Brillenträger drehen die Okularhülsen hinein; bei Beobachtung ohne Brille: Okularhülsen herausdrehen.

– Bei Reinigung unter fließendem Wasser waren die beiden Knopfhälften des Mitteltriebes nicht korrekt gekoppelt.

– Knopfhälften entkoppeln und die Feuchtigkeit abtrocknen lassen. Keine Gefahr einer Beschädigung. 9

Vergrößerung Objektivdurchmesser Austrittspupille Dämmerungszahl Geometrische Lichtstärke Sehfeld

Prismenart Vergütung auf Linsen auf Prismen

Dioptrien-Ausgleich Funktionstemperatur Lagertemperatur Wasserdichtigkeit Gehäusematerial Maße (B1 x H2 x L1)

Bei Augenabstand 65 mm Bei eingedrehten Augenmuscheln

±4 Dioptr. -25° bis +55° -40° bis +85° 0,5 bar (ca. 5 m Wassertiefe) Magnesiumgehäuse mit Titan-Gelenkachse 117x55x119mm 121x 67x142mm ca. 595 g

12x 50BR Vergrößerung Objektivdurchmesser Austrittspupille Dämmerungszahl Geometrische Lichtstärke Sehfeld

Pupillendistanz Prismenart Vergütung auf Linsen auf Prismen

Dioptrien-Ausgleich Funktionstemperatur Lagertemperatur Wasserdichtigkeit Gehäusematerial Maße (B1 x H2 x L1) Gewicht 1 2

High Durable Coating (HDC ™) High Lux System (HLS ™) und Phasenkorrekturbelag P40 ±4 Dioptr. -25° bis +55° -40° bis +85° 0,5 bar (ca. 5 m Wassertiefe) Magnesiumgehäuse mit Titan-Gelenkachse 121x67x147mm (BR) 125x70x183mm 125x70x178mm 121x63x146mm (BL) ca. 765g/695g (BR/BL) ca. 1010 g ca. 1010 g

Bei Augenabstand 65 mm Bei eingedrehten Augenmuscheln

125x70x183mm ca. 1050 g

Leica im Internet und Leica Akademie Aktuelle Informationen zu Produkten, Neuheiten, Veranstaltungen, Leica Akademie Seminaren und dem Unternehmen Leica erhalten Sie auf unserer Homepage im Internet unter:

Leica Kundendienst Für die Wartung Ihrer Leica Ausrüstung sowie in Schadensfällen steht Ihnen der Customer Service der Leica Camera AG oder der Reparatur-Service einer Leica Landesvertretung zur Verfügung (Adressenliste siehe Garantiekarte).

http://www.leica-camera.com

Leica Infodienst Anwendungstechnische Fragen zum Leica Programm beantwortet Ihnen, schriftlich, telefonisch, per Fax oder per e-mail der Leica Informations-Service: Leica Camera AG Informations-Service Postfach 1180 D -35599 Solms Tel.: +49 (0) 64 42-208-111 Fax: +49 (0) 64 42-208-339 e-mail: info@leica-camera.com
