GEBRUIKSAANWIJZING ULTRAVID 8X42BL LEICA

Voorwoord Geachte klant, De naam Leica staat wereldwijd voor hoogste optische kwaliteit, voor fijnmechanische precisie bij uiterste betrouwbaarheid en voor een lange levensduur. Met uw nieuwe Leica Ultravid verrekijker wensen wij u daarom viel plezier en succes. Om deze goed te kunnen gebruiken, adviseren wij u eerst deze handleiding te lezen.

Leveringsomvang – Verrekijker – Draagriem – Paraattas – Oculair-beschermdeksel – 2 Objectief-beschermdeksels (alleen BR-modellen) – Gebruiksaanwijzing – Garantiekaart – Controlecertificaat

Benaming van de onderdelen 1. Oculair-oogschelpen Stand a: volledig uitgedraaid voor observatie zonder bril Stand b: ingedraaid voor observatie met bril 2. Ogen voor draagriem 3. Vergrendelbare dioptiering 4. Ring voor centrale focussering 5. Scharnieras voor instelling van de oogafstand

Inhoudsopgave Voorwoord37 Leveringsomvang 37 Benaming van de onderdelen37 Toepassingsmogelijkheden38 Aanbrengen van de draagriem en de oculair-beschermdeksel 38 Montage van de objectief-beschermdeksel 38 Instellen van de oogschelpen / Gebruik met en zonder bril 39 Instellen van de oogafstand 41 Instellen van de scherpte / dioptrie-compensatie 42 Schaalgegevens43 Onderhoud/Reiniging44 Accessoires 44 Reserveonderdelen44 Wat te doen als... 45 Technische gegevens 46-47 Leica op Internet en Leica Academie 48 Leica informatiedienst48 Leica klantendienst 48

Waarschuwingen Nooit met de verrekijker in de zon of een andere felle lichtbron kijken! Het kan oogletsel veroorzaken! Nooit tijdens het lopen door de verrekijker kijken! U kunt obstakels over het hoofd zien!

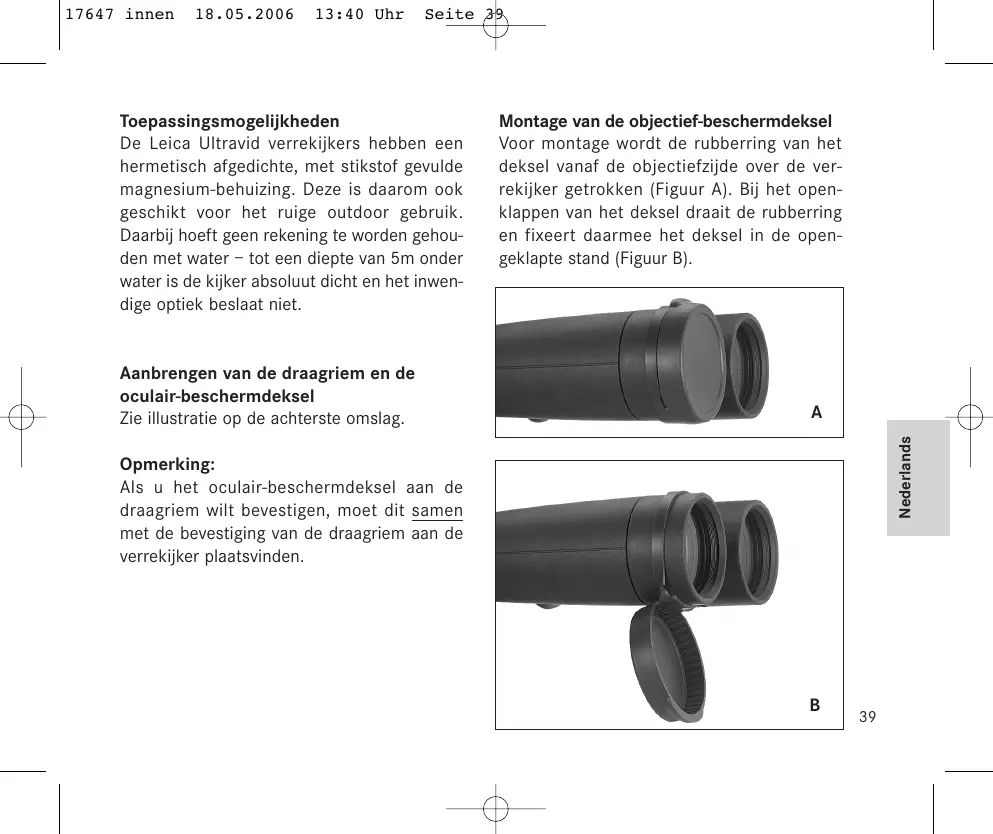

Toepassingsmogelijkheden De Leica Ultravid verrekijkers hebben een hermetisch afgedichte, met stikstof gevulde magnesium-behuizing. Deze is daarom ook geschikt voor het ruige outdoor gebruik. Daarbij hoeft geen rekening te worden gehouden met water – tot een diepte van 5m onder water is de kijker absoluut dicht en het inwendige optiek beslaat niet.

Aanbrengen van de draagriem en de oculair-beschermdeksel Zie illustratie op de achterste omslag.

Montage van de objectief-beschermdeksel Voor montage wordt de rubberring van het deksel vanaf de objectiefzijde over de verrekijker getrokken (Figuur A). Bij het openklappen van het deksel draait de rubberring en fixeert daarmee het deksel in de opengeklapte stand (Figuur B).

Opmerking: Als u het oculair-beschermdeksel aan de draagriem wilt bevestigen, moet dit samen met de bevestiging van de draagriem aan de verrekijker plaatsvinden.

B Instellen van de oogschelpen / Gebruik met en zonder bril De oculair-oogschelpen (1) zijn door draaien eenvoudig te verstellen en klikken betrouwbaar in de gekozen posities. Voor grondige reiniging kunnen ze ook helemaal worden verwijderd. Voor observatie met bril (Figuur A) blijven ze in de geheel ingedraaide stand. Voor observatie zonder bril worden ze door draaien tegen de richting van de wijzers van de klok uitgedraaid. Voor optimale aanpassing staan twee posities ter beschikking (Figuuren B, C).

C D Als de oculairs sterk zijn vervuild, wordt gead viseerd de oogschelpen voor reiniging te verwijderen (Figuur D). Hiertoe worden ze uit de geheel uitgedraaide positie van het oculair losgemaakt.

Instellen van de oogafstand Door de verrekijker om de scharnieras te buigen wordt de individuele ogenafstand ingesteld. Rechter en linker gezichtsveld moeten daarbij tot een cirkelrond beeld versmelten.

Instellen van de scherpte / dioptrie-compensatie De instelling van de scherpte voor verschillende ver verwijderde objecten vindt bij de Leica Ultravid verrekijkers plaats met de ring voor centrale focussering (4). Voor de waarneming zonder bril dient ter compensatie van een individuele gezichtsafwijking de dioptriering (3), die gewoonlijk is vergrendeld (afbeelding A). Voor het ontkoppelen van de twee ringen wordt de dioptriering eruit getrokken (afbeelding B). De ring voor de centrale focussering verandert alleen nog de scherpte van het linker optische systeem, de dioptriering alleen die van het rechter 42 systeem.

Met een van beide ringen wordt dan de betreffende kijker op een object scherp gesteld. Vervolgens met de andere ring de tweede kijker op optimale scherpte ingesteld. De volgorde kan willekeurig worden gekozen. Door de dioptriering naar beneden te drukken, wordt de ingestelde waarde opgeslagen. De ingestelde waarde is gemakkelijk op de nauwkeurige schaal af te lezen.

Opmerkingen: – De dioptriering is vrij draaibaar, d.w.z. kan per ongeluk meer dan 360° ten opzichte van de ring voor centrale focussering worden verdraaid. Afhankelijk van de vorige stand van de ring voor focussering kan daardoor het focusseerbereik van het gehele systeem aanzienlijk worden beperkt. Let er daarom op, de dioptriering alleen over de afstand te verdraaien, die voor de instelling van de compensatie nodig is. – Als u enkel links of rechts wilt kijken, moet u het andere oog gesloten houden of die helft van de verrekijker aan de lens vooraan afdekken.

Schaalgegevens De via de scherpteaanpassing vastgestelde individuele waarde van de gebruiker blijft in gekoppelde toestand van de knophelften ingesteld. Hij behoeft dus slechts één keer vastgesteld te worden. Als de verrekijker door meerdere personen gebruikt wordt en de instelling van de dioptriecompensatie verandert, dan kann hij aan de hand van de eenmal vastgestelde schaalinstelling steeds weer razendsnel individueel angepast worden. Bij de van de schaal af te lezen waarde is de afstand tussen twee streepjes gelijk aan ca. 1 dioptrie-verschil tussen linker en rechter oog.

Onderhoud/Reiniging Speciaal onderhoud van uw Leica Ultravid verrekijker is niet noodzakelijk. Grove vuildeeltjes, zoals bijv. zand, moeten met een fijine penseel verwijderd of weggeblazen worden. Daarbij moeten de twee knophelften gekoppeld zijn. Vingerafdrukken etc. op objectief- en oculairenzen kunnen met een zachte, schone zeem of een stofvrije doek afgeveegd worden. Bij sterkere vervuiling, bijv. van de oculairschuifhulzen, kan de verrekijker afgespoeld worden onder stromend water om hem schoon te maken. Ook pekelwater moet afgespoeld worden. Vlekken van waterdruppels op het objectief en het oculair kunnen het best verwijderd worden met behulp van een lichtjes met water bevochtigd doekje. In de middeninstelschroef binnengedrongen vocht (zichtbaar in het schaalvenster) droogt het snelst op als de knophelften (3/4) ontkoppeld zijn.

Let op! Oefen ook bij het afvegen van sterk vervuild lensoppervlak geen grote druk uit. De coating is weliswaar zeer krasvast, maar kan door zand of zoutkristallen toch worden beschadigd.

Accessoires Best. nr. Statiefadapter met 1/4" schroefdraad . .42220 Zwem-draagriem, oranje . . . . . . . . . . .42163

Reserveonderdelen Als u eens reserveonderdelen voor uw verrekijker nodig hebt, zoals oogschelpen, deksels of draagriem, kunt u zich tot onze Customer Service of uw nationale Leica vertegenwoordiging wenden. De adressen staan op de Garantiekaart.

– Bij het gebruik wordt geen cirkelrond beeld bereikt.

– Vocht in het schaalfenster.

a) De verrekijker is niet voldoende aan de persoonlijke oogafstand aangepast.

a) Door de scharnieras meer of minderte buigen kan de afstand van de twee verrekijkerbuizen gekorrigeerd worden.

b) De pupil van de gebruiker ligt niet in de uitgangspupil van de verrekijker.

b) Kopstand, ogen- of verrekijkerpositie corrigeren.

c) De plaats van de oculairschuifhulzen voldoet niet aan het juiste gebruik met en zonder bril.

c) Aanpassing corrigeren: brildragers draaien de oculairhulzen naar binnen: bij gebruik zonder bril: oculairhulzen naar buiten draaien.

– Bij het schoonmaken onder stromend water waren de twee knophelften van de midden-instelschroef niet. correct gekoppeld.

- Knophelften ontkoppelen en het vocht laten opdrogen. Geen gevaar op beschadiging.

8x 42BR/BL Vergroting Diameter objectief Uitgangspupil Schemeringsgetal Geometrische lichtsterkte

Uitgangspupillen lengteafstand

Pupillenafstand Prismasoort Coating op lenzen op prisma’s

Gezichtsveld Instelgrens dichtbij (bij dioptr. 0)

Dioptrie-compensatie Gebruikstemperatuur Opslagtemperatuur Waterdichtheid Materiaal behuizing Maaten (B1 x H2 x L1) Gewicht 1

Bij pupillenafstand 65 mm Bij ingedraaide oogschelpen2

Dakkant High Durable Coating (HDC ™) High Lux System (HLS ™) en coating voor fasecorrectie P40

117x55x119mm ca. 560 g

12x 50BR Vergroting Diameter objectief Uitgangspupil Schemeringsgetal Geometrische lichtsterkte Gezichtsveld

Uitgangspupillen lengteafstand

Pupillenafstand Prismasoort Coating op lenzen op prisma’s

Instelgrens dichtbij (bij dioptr. 0)

High Durable Coating (HDC ™) High Lux System (HLS ™) en coating voor fasecorrectie P40

Dioptrie-compensatie Gebruikstemperatuur Opslagtemperatuur Waterdichtheid Materiaal behuizing Maaten (B1 x H2 x L1) Gewicht 1 2

Bij pupillenafstand 65 mm Bij ingedraaide oogschelpen2

Leica klantendienst Voor het onderhoud van uw Leica uitrusting alsmede in geval van schade kunt u gebruik maken van de Customer Service van Leica Camera AG of een nationale vertegenwoordiging van Leica (voor adressenlijst zie Garantiekaart). Wend u tot een erkende Leica-speciaalzaak. Leica Camera AG Customer-Service Solmser Gewerbepark 8 D -35606 Solms Tel: +49 (0) 64 42-208-189 Fax: +49 (0) 64 42-208-339 E-mail: customer.service@leica-camera.com
