BEDIENUNGSANLEITUNG ULTRAVID 8X42 BR LEICA

Fr 17647 Umschlag 18.05.2006 13:39 Uhr Seite 1

Leica Camera AG / Oskar-Barnack-StraBe 11 / D-35606 Solms www.leica-camera.com / info@leica-camera.com Telephone +49 (0) 6442-208-0 / Fax +49 (0) 6442-208-333

Fr 17647 Umschlag 18.05.2006 13:39 Uhr Seite 1

17647 innen 18.05.2006 13:40 Uhr

Sehr geehrte Kundin, sehr geehrter Kunde, Der Name Leica steht weltweit für hôchste Qualität, feinmechanische Präzision bei äus- serster Zuverlässigkeit und langer Lebens- dauer.

Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen Leica Ultravid Fernglas. Damit Sie es richtig einsetzen kônnen, emp- fehlen wir Ihnen, zunächst diese Anleitung zu lesen.

- Bereitschaftstasche

- Okularschutzdeckel

— 2 Objektiv-Schutzdeckel (nur BR-Modelle)

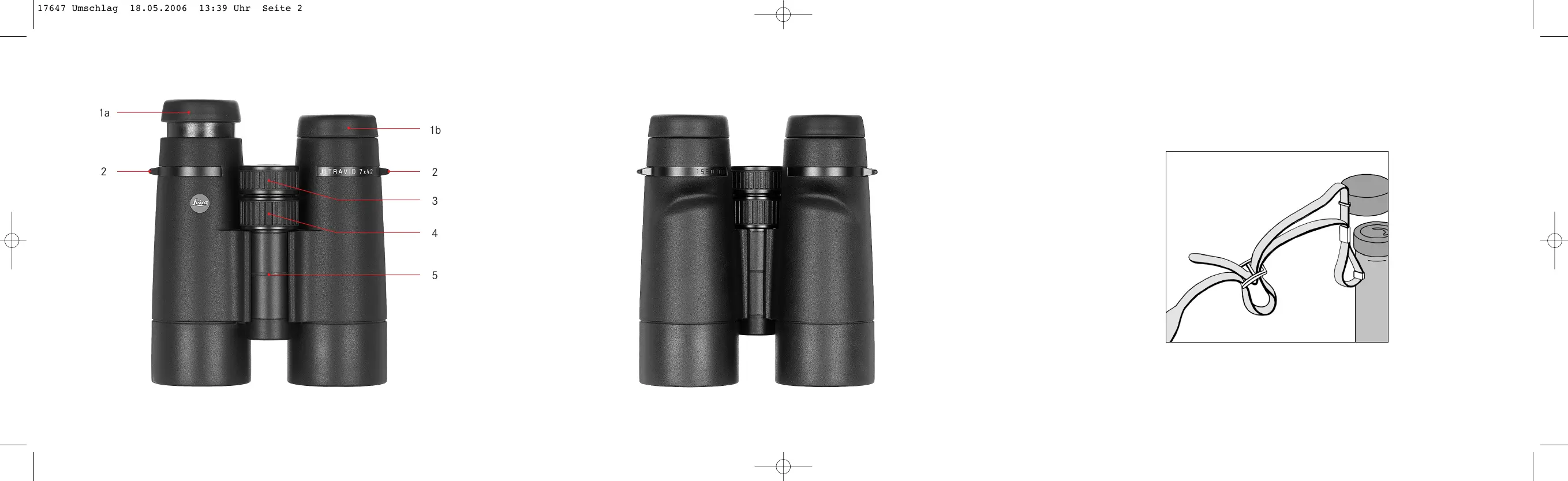

Bezeichnung der Teile Okular-Augenmuscheln Stellung a: herausgedreht für Beobachtung ohne Brille Stellung b: hereingedreht für Beobachtung mit Brille . sen für Tragriemen . Verriegelbarer Dioptrienring . Zentralfokussierungsring . Gelenkachse für Einstellung des Augenabstands

17647 innen 18.05.2006 13:40 Uhr

Inhaltsverzeichnis Vorwort Lieferumfang . Bezeichnung der Teile .… Anwendungsmôglichkeiten Anbringen des Tragriemens und des Okular-Schutzdeckels Montage der Objektiv-Schutzdeckel .… Einstellen der Augenmuscheln / Verwendung mit und ohne Brille Einstellen des Augenabstands . Einstellen der Schärfe / Dioptrienausgleich . Skalenangaben Pflege/Reinigung Zubehôr … Ersatzteile Was tun, wenn.

Technische Daten Leica im Internet und Leica Akademie

Warnhinweise + Niemals mit dem Fernglas in die Sonne oder andere helle Lichtquellen blicken! Es kann zu Augenverletzungen führent! + Niemals während des Gehens durch das Fernglas blicken! Sie kännten Hindernisse übersehent

Anwendungsmôglichkeiten

Die Leica Ultravid Ferngläser besitzen ein her- metisch abgedichtetes, stickstoffgefülltes, Magnesium-Gehäuse. Sie eignen sich daher auch für den Outdoor-Einsatz. Dabei muss auch auf Nässe keine Rücksicht genommen werden - sie sind bis 5m Wassertiefe absolut dicht und die innenliegende Optik beschlägt nicht.

Anbringen des Tragriemens und des Okular-Schutzdeckels Siehe Illustration auf hinterer Umschlagseite.

Falls Sie die Okular-Schutzdeckel am Trag- riemen befestigen môchten, muss dies zusammen mit dem Anbringen des Trag- riemens am Fernglas erfolgen.

17647 innen 18.05.2006 13:40 Uhr Seite 3.

Montage der Objektiv-Schutzdeckel

Zur Montage wird der Gummiring des Deckels von der Objektivseite her über das Fernglas gezogen (Bild A). Beim Aufklappen des Dek- kels dreht der Gummiring sich und fixiert damit den Deckel in der aufgeklappten Stellung (Bild B).

18.05.2006 13:40 Uhr

Einstellen der Augenmuscheln / Verwendung mit und ohne Brille

Die Okular-Augenmuscheln (1) lassen sich durch Drehen einfach verstellen und rasten in den gewählten Positionen sicher ein. Zur gründlichen Reinigung kônnen sie auch ganz entfernt werden.

Für die Beobachtung mit Brille (Bild A) bleiben sie in der ganz eingedrehten Stellung. Für die Beobachtung ohne Brille werden sie durch Drehen gegen den Uhrzeigersinn herausge- dreht. Es stehen zwei Positionen zur optima- len Anpassung zur Verfügung (Bilder B, C).

Sind die Okulare stark verschmutzt, empfiehit es sich, die Augenmuscheln zur Säuberung abzunehmen (Bild D). Dazu werden sie aus der ganz herausgedrehten Position einfach abgezogen.

17647 innen 18.05.2006 13:40 Uhr S

Einstellen des Augenabstands

Durch Knicken des Fernglases um die Ge- lenkachse (5) wird der individuelle Augen- abstand eingestellt. Rechtes und linkes Seh- feld müssen dabei zu einem kreisrunden Bild verschmelzen.

18.05.2006 13:40 Uhr

Einstellen der Schärfe / Dioptrienausgleich

Die Einstellung der Schärfe auf verschieden weit entfernte Objekte erfolgt an den Leica Ultravid Ferngläsern mit dem Zentral-Fokus- sierungsring (4).

Zum Ausgleich individueller Fehisichtigkeit für die Beobachtung ohne Brille dient der Dioptrienring (3), der normalerweise verrie- gelt ist (Bild A). Zum Entkoppeln der zwei Ringe wird der Dioptrienring herausgezogen (Bild B). Der Zentral-Fokussierungsring verän- dert nun nur noch die Schärfe des linken optischen Systems, der Dioptrienring nur die des rechten.

Mit einem der beiden Ringe wird dann das jeweilige Rohr auf ein Objekt scharf gestelit. AnschlieBend wird an dem anderen Ring das zweite Rohr auf optimale Schärfe eingestelit. Die Reihenfolge kann beliebig gewähit wer- den. Durch Herunterdrücken des Dioptrien- rings wird der eingestellte Wert gespeichert. Der jeweils eingestellte Wert lässt sich be- quem an der präzisen Skala ablesen.

— Der Dioptrienring ist frei drehbar, d.h. er kann versehentlich um mehr als 360° gegenüber dem Zentral-Fokussierungsring verdreht werden. Je nach vorheriger Stellung des Zentral-Fokussierungsrings kann dadurch der Fokussierweg des Gesamtsystems erheblich eingeschränkt werden. Achten Sie deshalb darauf, den Dioptrienring stets nur um das zur Ein- stellung des Ausgleichs notwendige MaB zu drehen.

- Beim einseitigen linken oder rechten Durchblicken sollte das jeweils andere Auge zugekniffen, oder einfach die ent- sprechende Fernglashälfte vorne am Objektiv zugehalten werden.

Der über die Schärfeanpassung ermittelte individuelle Wert des Benutzers bleibt bei gekoppeltem Zustand der Knopfhälften gesi- chert. Er muss also nur einmal ermittelt wer- den. Wird das Fernglas von verschiedenen Personen benutzt und die Einstellung des Dioptrienausgleichs verändert, so kann es anhand der einmal ermittelten Skalenein- stellung immer wieder in Sekundenschnelle individuel angepasst werden.

Bei dem auf der Skala abzulesenden Wert ist der Abstand zwischen zwei Strichen gleich ca. einer Dioptrie Fehlsichtigkeitsdifferenz zwi- schen linkem und rechtem Auge.

18.05.2006 13:40 Uhr

Pflege/Reinigung Eine besondere Pflege Ihrer Leica Ultravid Ferngläser ist nicht notwendig. Grobe Schmutz- teilchen, wie z.B. Sand, sollten mit einem Haarpinsel entfernt oder weggeblasen wer- den. Fingerabdrücke u.ä. auf Objektiv- und Okularlinsen kônnen mit einem weichen, sau- beren Leder oder staubfreien Tuch abge- wischt werden. Bei starker Verschmutzung, z.B. der Okular-Drehhülsen, kann eine Reini- gung des Fernglases durch einfaches Ab- spülen unter flieBendem Wasser erfolgen. Salzwasser sollte ebenso abgespült werden. Wasserflecken auf den Objektiv und Okular- linsen lassen sich am einfachsten mit einem mit Wasser befeuchteten Tuch entfernen.

In den Mitteltrieb eingedrungene Feuchtigkeit (sichtbar im Skalenfenster), trocknet am schnellsten ab, wenn die Knopfhälften (3/4) entkoppelt sind.

Achtung! Üben Sie auch beim Abwischen stark ver- schmutzter Linsenoberflächen keinen groBen Druck aus. Die Vergütung ist zwar hochab- riebfest, durch Sand oder Salzkristalle kann sie dennoch beschädigt werden.

Zubehër Best. Nr. Stativadapter mit 1/4" Gewinde 42220 Schwimm-Trageriemen, orange 42163

Ersatzteile Falls sie einmal Ersatzteile für Ihr Fernglas benôtigen sollten, wie z.B. Augenmuscheln, Deckel oder Tragriemen, wenden Sie sich bitte an unseren Customer Service oder Ihre Leica Landesvertretung. Die Adressen sind in der Garantiekarte aufgeführt.

17647 innen 18.05.2006 13:40 Uhr Se: &

— Bei der Beobachtung wird ein kreisrundes Bild

a) Das Fernglas ist nicht genügend dem persën-

a) Einfach durch stärkeres oder schwächeres Knicken

erreicht. lichen Augenabstand der Gelenkachse den angepasst. Abstand der beiden Fern- glas-Rohre korrigieren. b) Die Pupille des Beobach- b) Kopfhaltung, Augen- und ters liegt nicht in der Fernglasposition korrigieren. Austrittspupille des Fern- glases. c) Die Stellung der Okular- ©) Anpassung korrigieren: Drehhülsen entspricht Brillenträger drehen die nicht der richtigen Be- Okularhülsen hinein; bei nutzung mit und ohne Beobachtung ohne Brille: Brille. Okularhülsen herausdrehen. — Feuchtigkeit im — Bei Reinigung unter — Knopfhälften entkoppeln

Skalenfenster flieBendem Wasser waren die beiden Knopfhälften des Mitteltriebes nicht

und die Feuchtigkeit abtrocknen lassen. Keine Gefahr einer Beschädigung.

auf Prismen High Lux System (HLS®) und Phasenkorrekturbelag P4O Dioptrien-Ausgleich Funktionstemperatur Lagertemperatur Wasserdichtigkeit Gehäusematerial Mage (B' x H°xL')

! Bei Augenabstand 65 mm

-25° bis +55° -40° bis +85°

0,5 bar (ca. 5m Wassertiefe) Magnesiumgehäuse mit Titan-Gelenkachse

117x55x 119 mm 117x85x 119 mm

0 ? Bei eingedrehten Augenmuscheln

Dioptrien-Ausgleich Funktionstemperatur Lagertemperatur Wasserdichtigkeit Gehäusematerial MaBe (B' x H x L')

Gewicht ca. 7658/6958 (BR/BL)

! Bei Augenabstand 65 mm

? Bei eingedrehten Augenmuscheln

-25° bis +55° -40° bis +85°

0,5 bar (ca. 5m Wassertiefe)

iumgehäuse mit Titan-Gelenkachse

18.05.2006 13:40 Uhr

Leica im Internet und Leica Akademie Aktuelle Informationen zu Produkten, Neu- heiten, Veranstaltungen, Leica Akademie Seminaren und dem Unternehmen Leica erhalten Sie auf unserer Homepage im Internet unter:

Leica Infodienst Anwendungstechnische Fragen zum Leica Programm beantwortet Ihnen, schriftlich, telefonisch, per Fax oder per e-mail der Leica Informations-Service:

Leica Camera AG Informations-Service

Leica Kundendienst Für die Wartung Ihrer Leica Ausrüstung sowie in Schadensfällen steht Ihnen der Customer Service der Leica Camera AG oder der Reparatur-Service einer Leica Landesver- tretung zur Verfügung (Adressenliste siehe Garantiekarte).

Leica Camera AG Customer Service

Solmser Gewerbepark 8
