BEDIENUNGSANLEITUNG KH 4103 BATTERY AND ALTERNATOR TESTER ULTIMATE SPEED

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und haben Sie diese für den späteren Gebrauch auf.
Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

BATTERY AND ALTERNATOR TESTER KH 4103

Intended Use

TESTAUSLAITE KH 4103

Käytötarkoitus

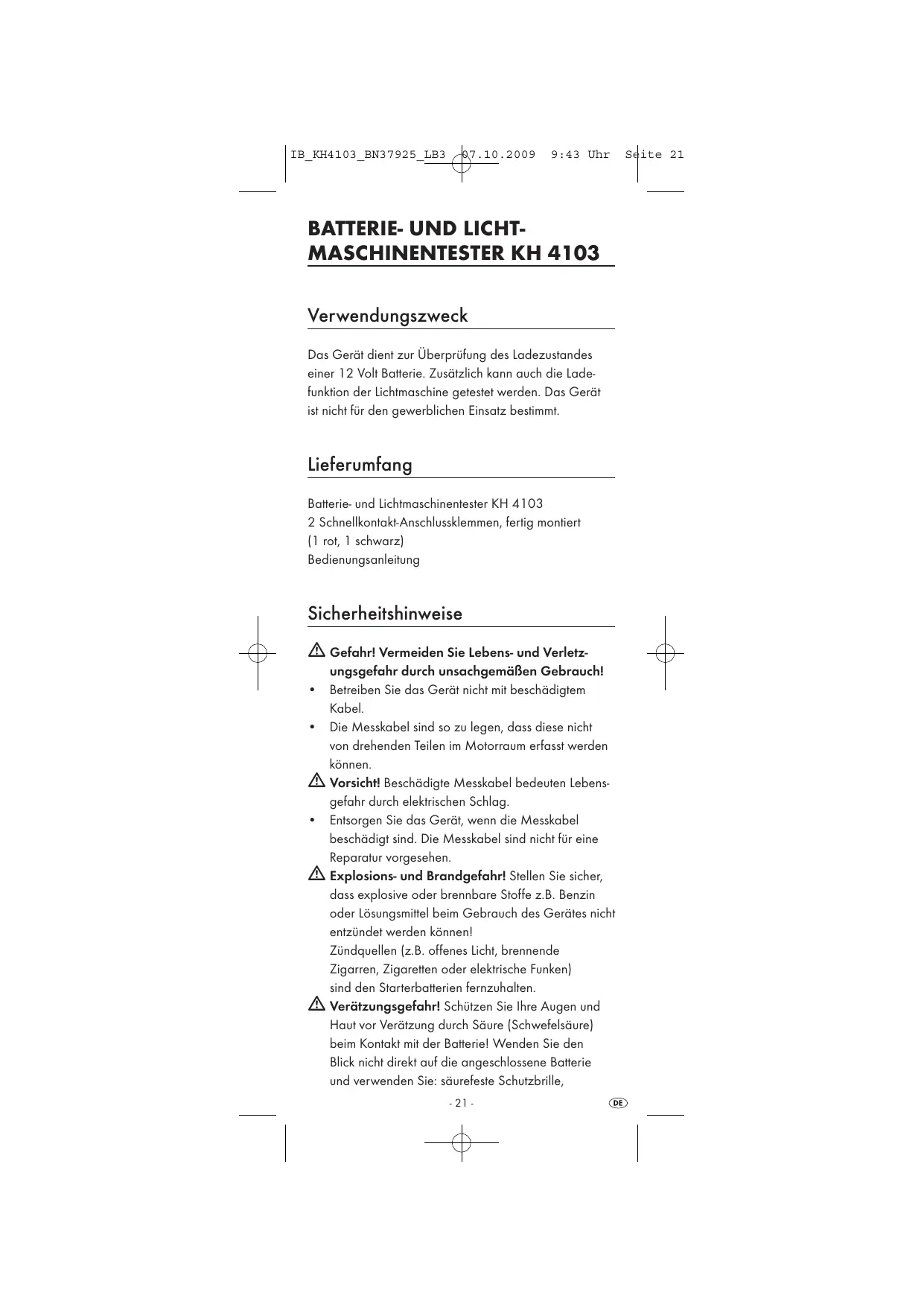

Das Gerät dient zur Überprüfung des Ladezustandes einer 12 Volt Batterie. Zusätzlich kann auch die Ladefunktion der Lichtmaschine getestet werden. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Lieferumfang

Batterie- und Lichtmaschinensteter KH 4103

2 Schnellkontakt-Anschlussklemmen, fertig montiert (1 rot, 1 schwarz)

Bedienungsanleitung

Sicherheitshinweise

Gefahr! Vermeiden Sie Lebens- und Verletzungsgefahr durch unsachgemäßen Gebrauch!

• Betreiben Sie das Gerät nicht mit beschädigtem Kabel.
  Die Messkabel sind so zu legen, dass diese nicht von drehenden Teilen im Motorraum erfasst werden konnen.

Vorsicht! Beschädigte Messkabel bedeuten Lebensgefahr durch elektrischen Schlag.
- Entsorgen Sie das Gerät, wenn die Messkabel beschädigt sind. Die Messkabel sind nicht für eine Reparatur vorgesehen.
Explosions- und Brandgefahr! Stellen Sie sichere, dass explosive oder brennbare Stoffe z.B. Benzino der Lösungsmittel beim Gebrauch des Gerätes nicht entzündet werden können! Zündquellen (z.B. offenes Licht, brennende Zigarren, Zigaretten oder elektrische Funken) sind den Starterbatterien fernzuhalten.
Verzungsgefahr! Schützen Sie ihre Augen und Haut vor Verzung durch Säure (Schwefelsäure) beim Kontakt mit der Batterie! Wenden Sie den Blick nicht direkt auf die angeschlossene Batterie und verwenden Sie: säurefeste Schutzbrille,

-bekleidung und -handschuhe! Wenn Augen oder Haut mit der Schwefelsäure in Kontakt geraten sind, spulen Sie die betroffene Körperregion mit viel fließendem, klarem Wasser ab und suchen Sie umgehend einen Arzt auf!

• Vermeiden Sie einen elektrischen Kurzschluss beim Anschluss des Gerätes an die Batterie. Schlieben Sie die Pluspol-Anschlussklemme ausschließlich an den Pluspol der Batterie an. Schlieben Sie die Minuspol-Anschlussklemme ausschließlich an den Minuspol der Batterie an!
• Fassen Sie die Anschlussklemen ( - " und + " ) ausschließlich am isolierten Bereich an!

Achtung! Vermeiden Sie Sachbeschädigung durch unsachgemäßigen Gebrauch!

• Verwendend das Gerät nur mit den gefelften Originalteilen!
  Schützen Sie die Kontaktflächen der Batterie

AnschlieBen

• Schlieben Sie zuerst die rote Schnellkontakt-Anschlussklemme an den Pluspol (+) der Batterie an.
• Schließen Sie dann die schwarze Schnellkontakt-Anschlussklemme an den Minuspol (-) der Batterie an.

① Mit dem Magnetstreifen auf der Geräterückseite kann das Gerät während der Messung an der Fahrzeugkarosserie befestigt werden.

Batterie und Lichtmaschine testen

Batterie-Test / Startfähigkeit

• Leuchtet nur die 11,5 Volt-LED, ist der Ladezustand der Batterie schwach. Die Batterie muss nachgeladen werden.
  Leuchtet zusätzlich die 12 Volt-LED, ist die Batterie zur Hälfte geladen. Es empfeht sich die Batterie nachzuladen.
• Leuchtet auch die 12,6 Volt-LED, ist die Batterie voll geladen und startfähig.

Achtung:

Informieren Sie sich vor dem Laden über die Wartung der Batterie anhand deren Bedienungsanleitung!

Lichtmaschinen-Test

• Schließen Sie das Gerät, wie unter "Anschlieben" beschreiben, an die Batterie an.
• Starten Sie den Motor und schalten Sie alle Verbraucher (Scheinwerfer, Radio, Heckscheibenheziehung, etc.) ein.
• Erhöhen Sie bei neueren Fahrzeugen kurzzeitig die Motordrehzahl bis auf 2500 U/min.
  Leuchtet die 13,2 Volt bis 14,5 Volt-LED, ist die Lichtmaschine bzw. der Spanningsregler in Ordnung.
  Leuchtet die 15,5 Volt-LED, ist die Lichtmaschine bzw. der Spannungsregler defekt. Setzen Sie sich in thisem Fall mit ihrer KFZ-Werkstatt in Verbindung.

Reinigen

Gefahr eines elektrischen Schlags!

Trennen Sie immer die Verbindung zur Batterie, bevor Sie das Gerät reinigen. Sie dürfen das Gerät bei der Reinigung keinesfalls in Wasser tauchen oder unter fließendes Wasser halten. Reinigen Sie das Gerät außerlich mit einem leicht angefeuchteten Tuch. Es dürfen keine scharfen Reinigungsmittel verwendet werden.

Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung.

Beachten Sie die aktuell geltenden Vorschriften.

Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungseinrichtung in Verbindung.

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com

ID-Nr.: KH4103-09/09-V1
