BEDIENUNGSANLEITUNG MECABLITZ 76 MZ-5 DIGITAL METZ

1. Sicherheitschinweise 3
2. Übersicht der Blitzfunktionen 5
3. Vorbereiten des Blitzgerätes 6
4. Stromversorgung. 6
   4.1 Betrieb mit NiMH-Akku-Pack 76-56 6
   Auswechseln und Aufladen des Akkus 6
   4.2 Betrieb mit dem Power Pack P76 7
5. Bedienelemente und Anzeigen 7
   5.1 Bedienelemente und Anzeigen am Lampenstab 7
   5.2 Bedienelemente und Anzeigen am Steuergerät 8
6. Betriebsarten. 9
   6.1 TTL-Blitzbetrieb 9
   6.2 TTL-Blitzbetrieb mit Messvorblitz 9
   6.3 Automatik-Blitzbetrieb 10
   6.4 Manueller Blitzbetrieb. 10
   6.5 Stroboskop-Betrieb 10
7. Blitzparameter 11
   7.1 Blende (F) 11
   7.2 Reflektorposition (Zoom) 11
   7.3 Blitzbelichtungskorrektur (EV) 12
   7.4 Lichtempfindlichkeit (ISO) 12
   7.5 Manuelle Teillichtleistung (P) 12
   7.6 Stroboskop-Blitzanzahl (N) 12
   7.7 Stroboskop-Blitzfrequenz (f) 12

8. Sonderfunktionen (Select-Menu). 12
   8.1 Beep-Funktion 13
   8.2 Blitzbelichtungsreihe (Fb=flash-bracketing). 13
   8.3 Synchronisation auf den 2. Verschlussvorhang (REAR) 14
   8.4 Extended-Zoom-Betrieb (Zoom Ext) 14
   8.5 Aufnahmeformat-Anpassung (Zoom Size) 14
   8.6 Der drachtlose Remote-Betrieb 14
   8.7 m- ft Umschaltung 15

9. Zoomposition des Blitzreflektors 15

10. Manuelle Blitzbelichtungskorrektur 16
11. Aufhellblitzen bei Tageslicht 16
    11.1 Automatisches TTL-Aufhellblitzen 16
    11.2 Systemspezifisches TTL-Auflhllblitzen. 16
    11.3 Automatik-Aufhellblitzen 16
12. Indirektes Blitzen 17
13. Blitzzynchronisation. 17
    13.1 Normalsynchronisation. 17
    13.2 Synchronisation auf den 2. Verschlussvorhang 17
    13.3 Langzeitsynchronisation 17
14. Reichweitenanzeige 17
    14.1 Automatische Anpassung der reichweitenanzeige. 17
    14.2 Manuelle Anpassung der Reichweitenanzeige 18
    14.3 Reichweitenanzeige im TTL- und Automatik-Blitzbetrieb 18
    14.4 Reichweitenanzeige im manuellen Blitzbetrieb 18
    14.5 Ausblendung der Reichweitenanzeige 18
15. Vorblitzfunktion gegen „Rote-Augen-Effekt" 18
16. Autofokus-Messblitz 18
17. Metz-Remote-Betrieb 19
    17.1 Controller-Betrieb 19
    17.2 Slave-Betrieb ohne Steuergerät 20
    17.3 Slave-Betrieb mit Steuergerät 20
    17.4 Kontrolle und Andern der Slave-Adresse 21
18. Hilfe bei Störungen 21
19. Wartung und Pflege 21
20. Technische Daten 22
21. Sonderzubehr 23

Garantiebestimmungen 25

Tabelle 1: Leitzahlen bei maximaler Lichtleistung (P 1/1). 140
Tabelle 2: Blitzleuchtzahlen in den Teillichtleistungsstufen. 141
Tabelle 3: Kameraverschlusszeiten im Stroboskop-Betrieb 142

Vorwort

Vielen Dank, dass Sie sich für ein Metz Produkt entschieden haben. Wir freuen uns, Sie als Kunde begrußen zu führen.

Natuürlich können Sie es kaum erwarten, das Blitzgerät in Betrieb zunehmen. Es loht sich aber, die Bedienungsanleitung zu setzen, Denn nur so lernen Sie, mit dem Gerät problemlos umzugehen.

Schlagen Sieitte auch die Bildseite des Umschlages am Ende der Anleitung auf.

Dieses Blitzgerät ist geeignet für:

• Alle Kameras mit Blitzschuh und Mittenkontakt, unter Verwendung eines Standardfuß 301.
• Systemkameras. Die optimale Anpassung an ihre Systemkamera erreichen Sie durch Verwendung eines SCA-Adapters aus dem System SCA 3002 (Sonderzubehör). Dabei kann eine digitale Datenübertragung zwischen Kamera und Blitzgerät erfolgen. Wahlweise können auch SCA-Adapter aus dem System SCA 300 (Sonderzubehör) an das Blitzgerät angeschlossen werden. Welchen Adapter Sie für ihre Kamera benöttigen, entnehmer Sie der beiliegenden SCA-Tabelle. Der Tabelle können Sie auch zusätzliche Blitzsonderfunktionen entnehmen.
  Be Verwendung eines Synchronkabels bzw. des Standardfuß 301 führen an der Kamera keine kürzeren Verschlusszeiten als die Blitzsynchronzeit eingestellt werden (z.B. 1/125s; siehe Kamerabedienungsanleitung).
  Vor der Montage oder Demontage des Standardfuß 301, eines Synchronkabels, eines Verbindungskabels oder eines SCA-Adapters muss das Blitzgerät mit dem Hauptschalter ausgeschelt werden! Wenn das Blitzgerät auf die Kamera montiert wird, müssen beide Geräte ausgeschelt sein!

1. Sicherheitshinweise

• Das Blitzgerät ist ausschließlich zur Verwendung im fotografischen Bereich vorgesehen und zugelassen.
• Nicht aus kurzer Entfernung direkt in die Augen blitzen! Direktes Blitzen in die Augen von Personen oder Tieren kann zu Netzhautschädigungen führen und schwere Sehstorungen verursachen – bis hin zur Blindheit!
• In Umgebung von entflammbaren Gasen oder Flüssigkeiten (Benzin, Lösungsmittel etc.) darf das Blitzgerät keinesfalls ausgelöst werden. EXPLOSIONSGEFAHR!
• Auto-, Bus-, Fahrrad-, Motorrad- oder Zugfahrer etc. niemals während der Fahrt mit einem Blitzgerät fotografieren. Durch die Blendung kann der Fahrer einen Unfall verursachen!
• Nur die in der Bedienungsanleitung bezeichneten und zugelassenen Stromquellen verwenden.
• Batterien nicht öffnen oder kurzschreiben!
• Batterien keinesfalls hohen Temperaturen wie intensiver Sonneneinstrahlung, Feuer oder dergleichen aussetzen!
• Verbrauchte Batterien sofort aus dem Gerät entnehmer! Aus verbrauchten Batterien können Chemikalien austreten (sogenannten „Auslaufen") und zur Beschädigung des Gerätes führen!
• Batterien)dürfen nicht geladen werden!
• Das Blitzgerät nicht Tropf- oder Spritzwasser aussetzen!
• Schützen Sie Ihr Blitzgerät vor großer Hitze und hoher Luftfeuchtigkeit! Bewahren Sie es z.B. nicht im Handschuhfach Ihrches Autos auf.
• Nach mehrfachem Blitzen die Reflextorscheibe nicht berühren. Verbrennungsgefahr!
• Bei Serienblitzaufnahmen mit voller Lichtleistung und kurzen Blitzfolgezeiten nach jeweils 20 Blitzen eine Pause von mindestens 10 Minuten einhalten!

• Wenn Sie den Blitz auslösen, daß kein Lichtundurchlässiges Material unmittelbar vor- oder direkt auf der Reflektorscheibe (Blitzfenster) sein. Es kann sonst wegen des hohen Energieausstöbes zu Verbrennungen oder Fleckenbildungen des Materials bzw. der Reflektorscheibe kommt.
• Blitzgerät nicht zerlegen! HOCHSPANNUNG! Reparaturen sollenausschiedlich von einem autorisierten Service ausgeführrt werden.
• Elektrische Kontakte des Blitzgerätes nicht berühren.
• Werde das Gehäuse so stark beschädigt, dass Innenteile frei liegen, damit das Blitzgerät nicht mehr betrieben werden. Batterien entnahme!
• Keine schadhaften Batterien oder Akkus verwenden!
• Lüftungsschlitze und Ansaugöffnung am Blitzgerät nicht verdecken! Bei einem Wärnestau im Blitzgerät (Temparaturen über 40^ ) schaltet sich der eingebaute lufter automatisch ein, um das Geräteinnere zu kühlen.

Beim Betrieb mit einem SCA-Adapter aus dem System SCA 3002 muss vor dem Aktivieren einer Blitzfunktion ein Datenautausch zwischen Blitzgerät und Kamerastattgefinden haben! Dazu Kameraauslöser kurz antippen.

1. Übersicht der Blitzfunktionen
   Beim Betrieb des mecablitz 76MZ-5 digital mit einem SCA-Adapter des Systems SCA 3002 bzw. SCA 300 sind vier einzliche Blitzfunktionen verfügbar. Die Verfügbarkeit hängt vom jeweiligen Kamerasystem (Kamerohersteller), dem speziellen Kameratyp und dem SCA-Adapter ab. Kamera und SCA-Adapter müssen die Blitzfunktion unterstützen! Nahere Informationen finden Sie in der SCA-Übersichtsstabelle, bzw. der jeweiligen SCA-Adapter-Bedienungsanleitung.

#	#	#	#
•	•	—	TTL-Blitzbetrieb (Standard-TTL)
•	—	—	Rote-Augen-Vorblitzbetrieb
•	•	•	Manuelle Blitzbelichtungskorrerektur
•/•	—/•	—/•	Blitzbelichtungsreihen im TTL-/ Automatik - Blitzbetrieb
•	—	—	Canon E-TTL - Blitzbetrieb
•	—	—	Canon FE-Messwertspeicherung
•	•	—	Nikon Matrixgesteuertes Aufhellblitzen
•	—	—	Nikon 3D-Multisensor-Aufhellblitzen
•/•	—	—	Nikon D-TTL / D-TTL-3D - Blitzbetrieb
•/•	—	—	Nikon i-TTL / i-TTL-BL-Blitzbetrieb
•	—	—	Nikon Blitzbelichtungs-Messwertspeicher
•/•	—	—	Minolta ADI-Messung / Vorblitz - TTL
•/•	—	—	Olympus Vorblitz - TTL / Four Thirds -System
•	—	—	Sony Vorblitz - TTL
•	•	•	Automatik-Blitzbetrieb
•	•	•	Manueller Blitzbetrieb mit Teillichtleistungen
•	•	•	Stroboskop-Blitzbetrieb
•/•	•/•	—/•	Drahtloser Metz-Remote-Blitzbetrieb für TTL / Automatik-Blitzbetrieb
•/•	•/•	•/•	Controller / Slave - Blitzbetrieb im drahtlosen Metz-Remote-Blitzbetrieb
•	—	—	Slave-Betrieb mit optischer Simultanauslösing mit SCA 3083 digital
•	—	—	Slave-Betrieb mit Messvorblitzunterrückung mit SCA 3083 digital
•/•	—/•	—/•	Automatische / Manuelle Blendeneinstellung
•/•	—/•	—/•	Automatische / Manuelle ISO-Einstellung
•/•	—/•	—/•	Automatische / Manuelle Motor-Zoom-Steuerung
•	—	—	Extended-Zoom-Betrieb
•	—	—	Aufnahmeformat-Anpassung
•	—	—	Autofokus-Messblitzsteuerung
•	•	—	Blitzbereitschaftsanzeige im Kamerasucher bzw. Kameradisplay
•	•	—	Belichtungskontrollanzeige im Kamerasucher bzw. Kameradisplay
•/•	—/•	—/•	Automatische / Manuelle Blitzreichweitenanzeige in m bzw. ft
•	•	—	Automatische Blitzynchronzeit-Steuierung
•/•	•/•	•/—	Synchronisation auf den 1. / 2. Verschlussvorhang (REAR; 2nd curtainain))
•	•	—	Zündungssteuerung (AUTO-FLASH)
•	•	—	Langzeitsynchronisation (Slow)
•/•	—/•	—	Pentax Kontraststeuerung / Spot-Beam-Betrieb
•	•	•	Einstellt Licht - Funktion
•	•	•	Akustische Status-Meldungen (Beep - Funktion)
•	•	•	Manuelle Tastenverriegelung

SCA 3002 System

SCA 300 System

Standardfuß SCA 301

3. Vorbereiten des Blitzgerätes

Das Steuergerät (1) des mecablitz kann nur mit dem Standardfuß 301 oder mit einem SCA-Adapter (Sonderzubehör) auf der Kamera befestigt werden. Das Blitzgerät istwerkseitig mit dem Standardfuß 301 für einfache Blitzz synchronisation ausgestellt. Die Verschlusszeit muss bzw.) gleich oder länger als die Blitzzynchronzeit der Kamera sein (z.B. 1/125s; siehe Kamerabedienungsanleitung).

Montage des StandardfuBes oder SCA-Adapters:

• Blitzgerät und Kamera ausschalten!
• Bei Verwendung eines Adapters aus dem System SCA 3002 die Abdeckplatte am Steuergerät in der Mitte fassen und ausklippsen.
• SCA-Adapter oder Standardfuß 301 bis zum Anschlag in das Steuererätigkeit einschieben.

Montage des Blitzgerätes:

• Blitzgerät und Kamera ausschalten!
• Kameraschiene mit der Halteschraube am Stativgewinde der Kamera befestigen.
• Entriebelung (5) des Akku-Pack drücken und den Akku-Deckel (6) gegen den Uhrzeigersinn bis zur ersten Raststellung drehen.
• Den Haltebock (7) der Kameraschiene in die Führungsnut des Blitzgerätes einfahren.
• Den Haltebock ⑦ mit der Klemmschraube befestigen.

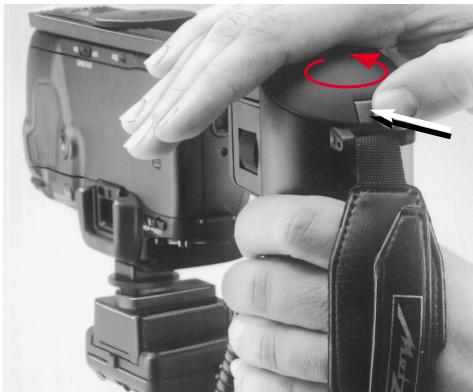

• Den Akku-Deckel ⑥ im Uhrzeigersinn zurückdrehen, bis er wieder verri-gelt - die reckteckige Nase überdeckt dann die Öffnung der Führungsnut.
• Steuergerat ⑪ mit aufgeschobenem SCA-Adapter bzw. Standardfuß 301 in den Zubehörschuh der Kamera schiben und mit der Klemmutter festklemen.
• Den Stecker des Steuergerätekabels in den Lampenstab einstecken.

Demontage des StandardfuBes oder SCA-Adapters:

• Blitzgerät und Kamera ausschalten!

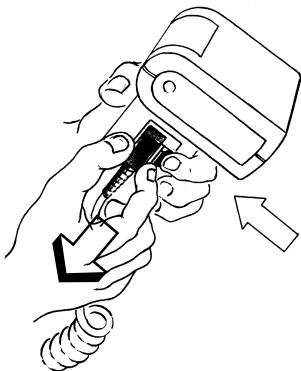

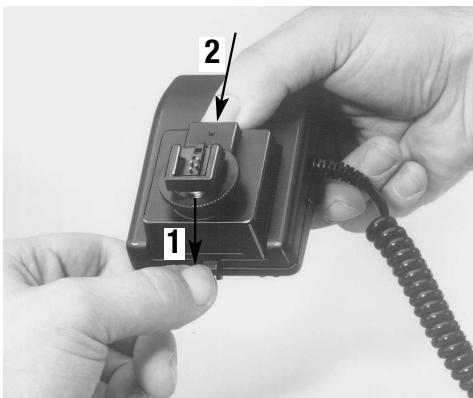

• Zum Abziehen des Steuergerätekabels den Entriegelungsknopf am Lampenstab gegen den Stecker des Kabels drücken und gleichzeitig das Kabel abziehen (Bild 1)
• Arreiertnase gegen das Steuerteil drucken (Bild 2).
• Standardfuß 301 bzw. SCA-Adapter abziehen (Bild 2).

4. Stromversorgung

Das Blitzgerät kann wahlweise betrieben werden mit:

• Metz NiMH-Akku-Pack 76-56 (im Lieferumfang)
• Power Pack P50 (Sonderzubehr)
• Power Pack P76 (Sonderzubehör)

Liftungsschlitze und Ansaugöffnung für Lüfter am Reflextorkopf nicht abdecken oder zukleben!

4.1 Betrieb mit NiMH-Akku-Pack 76-56

Vor der ersten Inbetriebnahme muss der Akku-Pack geladen werden. Der Akku-Pack kann nur außerhalb des Blitzgerätes geladen werden. Das Ladegerät für den Akku-Pack ist im Lieferumfang enthalten.

Die Akkuwarnanzeige erscheidt nur bei Verwendung des Akku-Pack. Wenn der Akku leer ist blinkt am Lampenstab die Betriebsanzeige und im Display erscheidt die Akkuwarnanzeige.

Auswechseln und Aufladen des Akkus

• Blitzgerät und Kamera ausschalten!
• Entriegelungstaste ⑤ am Akku-Pack drücken, Akku-Deckel um ca. 45^ gegen den Uhrzeigersinn drehen, bis er in der zweiten Raststellung hörbar ausrastet und herausnahmen (Bild 3).
• Ladegerät mit der Ladebuchse des Akku-Pack verbinden und an das Stromnetz anschließen.

Die Ladezeit bei einem vöglich leeren Akku-Pack beträgt ca. 2,5 Stunden. Werde der Akku-Pack nur teilweise entladen, so ergibt sich eine entsprechend geringere Ladezeit.

Das Ladegerät arbeitet in einem Spannungsbereich von 100 V ... 240 V. Der Ladevorgang wird von einem Mikrocontroller im Ladegerät überwacht. Wenn der Akku-Pack vollständig geladen ist, wird der Ladevorgang automatisch beendet und das Ladegerät schaltet auf Erhaltungsladung um.

Akku-Pack nur mit dem original Metz-Ladegerät 970 aufladen!

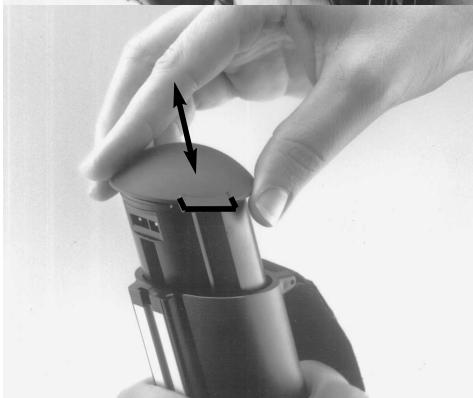

• Vor dem Einsetzen des Akku-Pack in den Lampenstab muss der Akku-Deckel gegen den Uhrzeigersinn bis zur zweiten Raststellung gedreht werden.
• Beim Einsetzen muss die Ladebuchse des Akku-Pack in der Veränderung zur Aluschiene des Lampenstabes stehen.
• Nach dem Einsetzen den Akkudeckel ⑥ im Uhrzeigersinn drehen und verriegeln.

Kennzeichen für einen leeren Akku-Pack:

Akkudeckel im Uhrzeigersinn bis zum Anschlag drehen.

Kennzeichen für einen vollen Akku-Pack:

Akkudeckel gegen den Uhrzeigersinn bis zum Anschlag drehen.

4.2 Betrieb mit Power Pack P76

Wenn die Blitzanzahl und Blitzfolgezeiten für ihren Anwendungsfall nicht ausreichen, kann das Blitzgerät von einem Power Pack P76 (Sonderzubehör) mit Energie versorgt werden. Das Power Pack wird mit dem Verbindungskabel V76 (Sonderzubehör) an das Blitzgerät angeschlossen. Dabei muss kein Akku-Pack im Blitzgerät eingesetzt sein.

Ein eingelegter Akkupack damit im Blitzgerät verbleiben.

Vor dem Anschlieben des Power Pack bzw. des Verbindungskabels V76 am Blitzgerät, muss der Hauptschalter 19 des Blitzgerätes in die untere Position (AUS bzw. OFF) geschoben werden.

Das Blitzgerät wird dann mit dem Schalter am Power Pack ein- bzw. ausgeschaltet (siehe Bedienungsanleitung des Power-Pack).

Um das Blitzgerät beim Betrieb mit einem Power Pack vor einer thermischen Überlastung zu schützen, wird bei extremer Beanspruchung durch eine Überwachungsschaltung die Blitzfolgezeit entsprechend verlangert!

Vor dem Anschlieben und Abziehen des Verbindungskabels bzw. des Power Pack alle betroffenen Geräte ausschalten!

5. Bedienelemente und Anzeigen

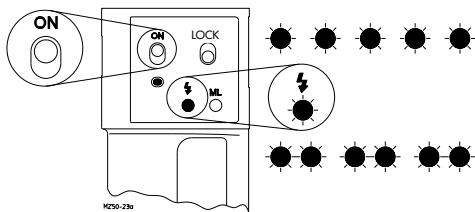

Die Blitzbereitschaftsranzeige ⑧ ⑥ leuchtet auf, wenn der Blitzkondensator aufgeladen ist und das Blitzgerät ausgelöst werden kann. Beim Betrieb mit einem SCA-Adapter wird die Kamera - soweit erforderlich - automatisch auf die Blitzsynchronzeit umgeschaltet. Die Blitzbereitschaftsranzeige erfolgt am Lampenstab und am Steuergerät.
- Mit der Handauslösetaste ⑧ ⑩ kann bei bestehender Blitzbereitschaft ein Blitz ausgelöst werden. Im TTL- und im manuellen Blitzbetrieb wird bzw. ein Blitz mit voller Lichtleistung ausgelöst. Im Automatik-Blitzbetrieb bzw. bei den manuellen Teillichtleistungen wird ein Blitz gemäß den eingestallenten Parametern (ISO / Blende / Teillichtleistung) abgegeben. Lampenstab und Steuergerät verfügen beide über eine Handauslösetaste. Beim Blitzbetrieb des Lampenstabes ohne Steuergerät wird durch Betätigten des Handauslosers ⑥ am Lampenstab ein Adressierungsblitz für das drahtlose Metz-Remote-System abgegeben (siehe 17).
Die Belichtungskontrollanzeige ⑨ leuchtet für ca. 3 s auf, wenn im TTL- bzw. Automatik-Blitzbetrieb die Aufnahme richtig belichtet wurde. Beim Betrieb mit einem SCA-Adapter erfolgt, in Abhängigkeit vom Kameratyp, eine entsprechende Anzeige im Kamerasucher bzw. Kameradisplay.

5.1 Bedienelemente und Anzeigen am Lampenstab

• Zum Einschalten des Blitzgerätes den Hauptschalter (19) in die Position ON schieren. Wenn das Blitzgerät blitzbereit ist, leuchtet die Blitzbereitschaftsbanzeige (8) (16). In der unteren Position des Hauptschalters ist das Blitzgerät ausgeschelt.

• Mit dem Schalter für den Zweitreflektor (14) kann, z.B. zur Frontalaufhelling beim indirekten Blitzen, der Zweitreflektor (2) zugeschaltet werden. Dazu den Schalter (14) in die obere Position schiben. Ist die Lichtmenge des Zweitreflektors zu groß, so kann in den Zwischenpositionen des Schalters (14) die Lichtmenge auf 1/2 bzw. 1/4 verringert werden. Bei eingeschaltelem Zweitreflektor wird im Display das Symbol angezeigt. In der unteren Schalterposition ist der Zweitreflektor ausgeschelt.

Der Betrieb mit Zweitreflektor ist prinzipiell nur bei geschwenktem Hauptreflektor, d.h. beim indirekten Blitzen sinnvoll! Wird der Hauptreflektor nicht geschwenkt, so wird der Zweitreflektor nicht aktiviert und das Symbol nicht angezeigt! Die Unterbetriebsarten Stroboskop und Remote werden vom Zweitreflektor nicht Unterstützung.

• Mit der Taste ML (15) kann bei bestehender Blitzbereitschaft ein Einstellung (Modelling-Light ML) ausgelost werden. Beim Einstellung handelt es sich um ein Stroboskop-Blitzlicht mit hoher Freqenz. Bei einer Dauer von ca. 4s entstehen der Eindruck eines Quasi-Dauerlichtes. Mit dem Einstellung kann die Lichtverteilung und Schattenbildung bereits vor einer Aufnahme beurteilt werden.

Zum Auslösen des Einstellectuales die Taste ML ⑤ ca. 2s lang drücken. Im drahtlosen Metz-Remote-System wird durch das Auslösen des Einstellectuales am Controller auch das Einstellicht aller Slave-Blitzgeräte, die mit einer Einstellichtfunktion ausgestellt sind, ausgelöst.

• Mit dem Schalter LOCK 18 lassen sich die Tasten des Steuergerätes gegen unbeabsichtigte Verstellung verriegeln.

Zum Verriegeln der Tasten den Schalter (18) in die obere Position (LOCK) schieren. Im Display wird darauf das Symbol O-m angezeigt.

Zum Entriebeln der Tasten den Schalter 18 in dieunte Position schieben.

Die Handauslösestaten ⑧ ⑩ am Lampenstab und Steuergerät sowie die Taste ML ⑤ sind von der Verriegelung nicht betroffen!

5.2 Bedienelemente und Anzeigen am Steuergerät

Die vier Tasten des Steuergerätes sind mit wechselnden Funktionen belegt. Die jeweils zugeordnete Funktion wird bzw direkt oberhalb der Taste im Display des Steuergerätes angezeigt.

Beim ersten Tastendruck wird zunachst die Displaybeleuchtung fur ca. 10s aktiviert. Bei jedem weiteren Tastendruck verlangert sich die Leuchtzeit und die entsprechende Funktion wird angewählt bzw. aktiviert.

Über die Tastensteuerung wird die Blitzbetriebsart (TTL, Automatik A, Manuell M, Stroboskop usw.) ausgewählt. In Abhängigkeit von der Blitzbetriebsart können dann verschiedene Blitzparameter (z.B. Blende, Zoomposition des Reflektors, Belichtungskorrekturwert, Teillichtleistung, ISO-Wert, Stroboskopfrequenz usw.) bzw. zusätzliche Sonderfunktionen eingestellt werden.

Tastenerklarung:

Taste „Mode" Menu aufrufen und Blitzbetriebsart einstellen (Mode-Menu).

Taste „Para" Blitzparameter aufrufen und Einstellungen z.B. Blende, ISO etc. verändern (Parameter-Menü).

Taste „SEL“ Sonderfunktionen aufrufen und einstellen (Select-Menu).

Taste „Set“ Set-Taste zum Bestätigen der Auswahl einer Sonderfungtion

Taste Handauslösetaste ⑧. Testblitz auslösen.

Taste Return-Taste zum Bestätigden der Einstellungen.

Tasten ▲▼ UP / DOWN - Tasten zum Bewegen innerhalb eines Menüs.

Tasten + - PLUS / MINUS - Tasten zum verändern der Einstellwerte.

Im Display des Steuergerätes können folgende Parameter angezeigt werden:

Blitzbetriebsart, Blitzparameter, Reichweite und aktivierte Sonderfunktionen. Der jeweils aktuelle Anzeugeumfang an Symbolen ist abhängig von der gewählten Blitzbetriebsart, dem Kameratyp und dem SCA-Adapter bzw. Standardfuß 301.

6. Blitzbetriebsarten (Mode - Menu)

Das Blitzgerät unterscht die Blitzbetriebsarten TTL, Automatik A, Manuell M und Stroboskop.

Beim Betrieb mit einem SCA-Adapter aus dem System SCA 3002 werden im Abhängigkeit vom Kamerasystem (Hersteller) und Kameratyp zusätzliche Blitzbetriebsarten unterstützen. Diese können im Mode-Menu ausgewählt bzw. aktiviert werden.

Einstellvorgang

• Taste „Mode“ so oft drücken bis im Display „Mode“ angezeigt wird.
• Mit den Tasten UP und DOWN die gewünschte Blitzbetriebsart (TTL, Automatik A, Manuell M, usw.) einstehen. Die ausgewählte Blitzbetriebsart wird darauf von einem Balken hinterlegt. Die Einstellung wird sofort wirksam.
  Die Taste „Return" drücken. Das Display schaltet auf die normale Anzeige zurück. Wenn die Taste „Return" nicht gedrückt wird schaltet das Display nach ca. 5 s automatisch auf die normale Anzeige zurück.

Alle Blitzbetriebsarten, außer Remote, werden auch vom Zweitreflektor des Blitzgerätes Unterstützung.

Blitzbetrieb mit Standardfuß 301 bzw. SCA-Adapter aus dem System SCA 300

Die Blitzparameter für ISO, Blende und Objektiv-Brennweite bzw.

Reflektorposition mussen von Hand am Steuergerät des Blitzgerätes eingestellt werden (siehe 7).

Die Reichweitenanzeige im Display des Steuergerätes erfolgt gemäß den ein-gestellen Blitzparametern.

Blitzbetrieb mit SCA-Adapter aus dem System SCA 3002

Die Blitzparameter für ISO, Blende und Objektiv-Brennweite bzw.

Reflektorposition werden automatisch eingestellt wenn die Kamera die entsprechenden Daten an das Blitzgerät überträgt (siehe Bedienungsanleitung von Kamera und SCA-Adapter).

Die Reichweitenanzeige im Display des Steuergerätes erfolgt gemäß den von der Kamera übertragenen Blitzparametern.

Falls die Kamera einen oder mehrere Blitzparameter nicht überträgt müssen diese von Hand am Steuergerät eingestellt werden (siehe 7).

6.1 TTL-Blitzbetrieb

Der TTL-Blitzbetrieb ist nur möglich wenn Kamera und SCA-Adapter den TTL-Blitzbetrieb unterstützen (siehe Bedienungsanleitung von Kamera und SCA-Adapter)!

Im TTL-Blitzbetrieb (Standard-TTL) misst ein Fotosensor in der Kamera das vom Motiv reflektierte Licht durch das Objektiv (TTL = Throgh The Lens). Dadurch werden bei der Lichtmessung z.B. auch Filtrvorsätze vor dem Objektiv und der genaue Bildausschnitt berücksichtigt. Bei ausreichender Lichtmenge schaltet die Belichtungsautomatik der Kamera über den SCA-Adapter das Blitzlicht ab.

Am Display kann die max. Reichweite abgelesen werden. Die kürzeste Aufnahmeentfernung beträgt ca. 10% der maximalen Reichweite. Das Motiv sollte sich etwa im mittleren Drittel der angezeigten Reichweite befinden, damit die Belichtungsautomatik Spielraum zum Ausgleichen hat.

Für die Funktion des TTL-Betriebes sind die Einstellungen von ISO und Blende unerheblich! Sind Blenden- und ISO-Wert richtig eingestellt, so wird am Display die korrekte maximale Reichweite angezeigt.

Einstellungen hierzu siehe Kapitel 6. „Einstellvorgang".

6.2 TTL-Blitzbetrieb mit Messvorblitz

Der TTL-Blitzbetrieb mit Messvorblitz ist eine Weiterentwicklung des Standard-TTL-Blitzbetriebes. Dabei werden mit einem oder mehreren Messvorblitzen die Reflexionseigenschaften des Motifs bereits kurz vor der eigenen Aufnahme ermittelt und von der Kameraelektronik bewertet. Zusätzlich konnen Enternungsdaten aus dem AF-System der Kamera berücksichtigt werden. Die Lichtregelung erfolgt durch die Belichtungsautomatik der Kamera über einen Adapter aus dem System SCA 3002.

Je nach Kamerasystem (Hersteller) und Kameratyp untersuchen sich die verschiedene Techniken des TTL-Blitzbetriebes mit Messvorblitz.

Die jeweils möglichen Blitzbetriebsarten werden zusammen im Menu „Mode" angezeigt und können Dort aktiviert werden.

Beispiel: Kamerasystem	Blitztechnik	Display-Anzeige
Canon mit SCA 3102	E-TTL	E TL
Olympus mit SCA 3202	Vorblitz - TTL	TL
Konica-Minolta mit SCA 3302	ADI-Messung / TTL-Vorblitz	TL
Nikon mit SCA 3402	i-TTL	TL
	i-TTL-BL	TL BL
	D-TTL	TL
	D-TTL-3D	TL BL
	3D-Multisensor-Auflhllblitzen	TL BL

Viele Digitalk cameras, unterstützen nur den TTL-Blitzbetrieb mit Messvorblitz (z.B. Canon E-TTL, Minolta ADI, Nikon D-TTL, Nikon iTTL usw.). Der Standard-TTL-Blitzbetrieb wird von diesen Kamas nicht unterstützt. Nähres siehe Bedienungsanleitung von Kamera und SCA-Adapter. Einstellungen hierzu siehe Kapitel 6. „Einstellvorgang".

6.3 Automatik-Blitzbetrieb

Im Automatik-Blitzbetrieb A misst der Fotosensor ⑩ im Steuergerät des Blitzgerätes das vom Motiv reflektierte Licht. Der Fotosensor ⑩ hat einen Messwinkel von ca. 25^ und misst nur während der eigenen Lichtabgabe. Bei ausreichender Lichtmenge schaltet die Belichtungsautomatik des Blitzgerätes das Blitzlicht ab. Der Fotosensor muss auf das Motiv gerichtet sein. Am Display wird die maximale Reichweite angezeigt. Die kürzeste Aufnahmeentfernung beträgt ca. 10% der maximalen Reichweite. Das Motiv sollte sich etwa im mittleren Drittel der Reichweite befinden, damit die Belichtungsautomatik Spielraum zum Ausgleichen hat.

Verschiedene Kameras unterstützen den Automatik-Blitzbetrieb A nicht, wenn das Blitzgerät mit einem Adapter aus dem System SCA 3002 ausgerüstet ist. Verwenden Sie in thisem Fall den Standardfuß 301.

Einstellungen hierzu siehe Kapitel 6. „Einstellvorgang".

6.4 Manueller Blitzbetrieb M

Im manuellen Blitzbetrieb M wird vom Blitzgerät ungeregelt die volle Energie abgestraht, sofern keine Teillichtleistung eingestellt ist. Die Anpassung an die Aufnahmesituation kann z.B. durch die Blendeneinstellung an der Kamera oder durch Auswahl einer geeigneten manuellen Teillichtleistung erfolgen.

Am Display wird die Entfernung angezeigt, bei der das Motiv korrekt belich- tet wird.

Verschiedene Kameras unterstützen den Manuellen Blitzbetrieb M nicht, wenn das Blitzgerät mit einem Adapter aus dem System SCA 3002 ausgerüst ist. Verwenden Sie in thisem Fall den Standardfuß 301.

Einstellungen hierzu siehe Kapitel 6. „Einstellvorgang".

6.5 Stroboskop-Betrieb

Der Stroboskop-Betrieb ist eine manuelle Blitzbetriebsart. Dabei können mehrere Blitzbelichtungen auf einem Bild gemacht werden. Das ist besonder interesting bei Bewegungsstudien und Effektaufnahmen (Bild 7). Beim Stroboskop-Betrieb werden mehrere Blitze mit einer bestimmten Blitzfrequenz abgegeben. Die Funktion ist davon nur mit einer Teillichtleistung von max. 1/4 oder weniger realisierbar.

Für eine Stroboskop-Aufnahme kann die Blitzfrequenz (Blitze pro Sekunde) von 1 ... 50 Hz in 1 Hz Schritten und die Anzahl der Blitze von 2 ... 50 in 1er Schritten gewählt werden (siehe 7).

Die maximal mögliche Teillichtleistung stellt sich im Stroboskop-Betrieb automatisch ein. Sie ist abhängig von ISO- und Blendenwert. Sie können zur Erzielung von kurzen Blitzleuchteiten die Teillichtleistung manuell bis auf den Minimalwert von 1/256 einstehen.

Im Display wird die zu den eingestellen Parameteren gültige Entfernung angezeigt. Durch Verändern des Blendenwertes oder der Teillichtleistung kann der angezeigte Entfernungswert an die Entfernung zum Motiv angeglichen werden.

Im Stroboskop-Betriebs werden kein Blenden- und ISO-Wert im Display angezeigt! Bei eingeschalteten Zweitreflektor ② ist kein Stroboskop-Betrieb möglich.

Einstellungen hierzu siehe Kapitel 6. „Einstellvorgang".

7. Blitzparameter (Parameter - Menu)

Für eine korrekte Funktion des Blitzgerätes ist es erforderlich, dass verschiedene Blitzparameter wie z.B. die Zoomposition des Blitzreflektors, Blende, Lichtempfindlichkeit ISO usw. an die Einstellungen der Kamera angepasst werden.

Beim Betrieb des Blitzgerätes mit dem Standardfuß 301 bzw. einem SCA-Adapter aus dem System SCA 300 müssen die Blitzparameter von Hand eingestellt werden.

Beim Betrieb mit einem SCA-Adapter aus dem System SCA 3002 werden die Blitzparameter automatisch eingestellt, wenn die Kamera die entsprechenden Daten an das Blitzgerät sendet (siehe Bedienungsanleitung von Kamera und SCAAdapter). Für die automatische Datenübertragung muss die Kombination aus Kamera, Blitzgerät und SCA-Adapter montiert und eingeschaltet sein. Zusätzlich muss ein Datenautausch zwischen Kamera und Blitzgerätstattfinden. Dazu genugt es den Kameraauslöser kurz anzutippen. Im Display wird die maximale Reichweite entsprechend den eingestellen Blitzparametertern angezeigt.

Einstellvorgang

• Taste „Para" (Parameter) so oft drücken, bis im Display der gewünschte Blitzparameter angezeigt wird.

• Mit den PLUS / MINUS -Tasten den gewünschten Wert einstellen. Die Einstellung wird sofort wirksam.

• Die Taste „Return" → drücken. Das Display schaltet auf die normale Anzeige zurück. Wenn die Taste „Return" → nicht gedrück wird schaltet das Display nach ca. 5 s automatisch auf die normale Anzeige zurück.
  Bei automatischer Einstellung der Blitzparameter mit einem SCA-Adapter aus dem System SCA 3002 konnen verschiedene Blitzparameter (z.B. Blende und ISO) von Hand nicht geändert werden!

7.1 Blende (F)

Wenn keine digitale Datenübertragung zwischen Kamera und Blitzgerätstattfindet (z.B. bei Verwendung eines Adapters aus dem System SCA 300 oder dem Standardfuß 301) konnen die Blendenwerte (F) von 1,0 bis 45 (bei ISO 100) in Abständen von ganzen Blendenstufen manuell eingestellt werden.

Für den Automatik-Blitzbetrieb A und manuellen Blitzbetrieb M müssen Kamera und Blitzgerät auf den gleichen Blendenwert eingestellt werden. Für den TTL-Blitzbetrieb ist die Einstellung des Blendenwertes am Blitzgerät nur für die korrekte Reichweitenanzeige, nicht jedoch für die Funktion erforderlich!

Bei digitaler Datenübertragung zwischen Kamera und Blitzgerät können auch Zwischenwerte automatisch eingestellt werden.

In Abhängigkeit vom Kameratyp und SCA-Adapter (System SCA 3002) wird der Blendenwert im Display nicht angezeigt!

Einstellungen hierzu siehe Kapitel 7. „Einstellvorgang".

7.2 Reflektorposition (Zoom)

Wenn keine digitale Datenübertragung zwischen Kamera und Blitzgerätstattfindet (z.B. bei Verwendung eines Adapters aus dem System SCA 300 oder dem Standardfuß 301) können die Reflektorpositionen

24 mm - 28 mm - 35 mm - 50 mm - 70 mm - 85 mm - 105 mm (Kleinbildformat 24 x 36)

eingestellt werden. Im Display wird M-Zoom angezeigt.

Bei digitaler Datenübertragung zwischen Kamera und Blitzgerät kann die Reflektorpositionen automatisch eingestellt werden. Im Display wird A-Zoom angezeigt.

Einstellungen hierzu siehe Kapitel 7. „Einstellvorgang".

7.3 Blitzbelichtungskorrektur (EV)

Bei starken Kontrastunterschieden zwischen Motiv und Bildhintergrund kann eine manuelle Blitzbelichtungskorrektur (EV) erforderlich sein.

Esleen sich Korrekturwerte von -3 Blendenwerten (EV) bis +3 Blendenwerte (EV) in Drittelstufen einstellen (siehe auch 10).

7.4 Lichtempfindlichkeit (ISO)

Wenn keine digitale Datenübertragung zwischen Kamera und Blitzgerätstattfindet (z.B. bei Verwendung eines Adapters aus dem System SCA 300 oder dem Standardfuß 301) können die ISO-Werte für die Lichtempfindlichkeit von 6 bis 6400 manuell eingestellt werden.

Für den Automatik-Blitzbetrieb A und manuellen Blitzbetrieb M,müssen Kamera und Blitzgerät auf den gleichen ISO-Wert eingestellt werden.

Für den TTL-Blitzbetrieb ist die Einstellung des ISO-Wertes am Blitzgerät nur für die korrekte Reichweitenanzeige, nicht jedoch für die Funktion erforderlich!

In Abhängigkeit vom Kameratyp und SCA-Adapter (System SCA 3002) wird der ISO-Wert im Display nicht angezeigt!

Einstellungen hierzu siehe Kapitel 7. „Einstellvorgang".

7.5 Manuelle Teillichtleistung (P)

Im manuellen Blitzbetrieb M und Stroboskop-Betrieb lddl ausst sich die Lichtleistung durch einstellen einer manuellen Teillichtleistung (P) der Aufnahmesituation anpassen.

Der Einstellbereich erstreckt sich im manuellen Blitzbetrieb M von P 1/1 (volle Lichtleistung) bis P1/256 in Drittel-Stufen. Im Stroboskop-Blitzbetrieb passst sich die maximal einstellbare Teillichtleistung den eingestallenblitzparametern an.

Im Stroboskop-Blitzbetrieb ist die Verringerung der manuellen Teillichtleistung nur in ganzen Stufen möglich!

Einstellungen hierzu siehe Kapitel 7. „Einstellvorgang".

7.6 Stroboskop-Blitzanzahl (N)

Im Stroboskop-Blitzbetrieb kann die Blitzanzahl (N) pro Auslösung eingestellt werden.

Die Blitzanzahl lassst sich von 1 bis 50 in Einer-Schritten einstellen. Die maximal mogliche manuelle Teillichtleistung wird bzw. automatisch angepasst.

Einstellungen hierzu siehe Kapitel 7. „Einstellvorgang".

7.7 Stroboskop-Blitzfrequenz (f)

Im Stroboskop-Blitzbetrieb kann die Blitzfrequenz (f) eingestellt werden. Die Blitzfrequenz gibt die Anzahl der Blitze pro Sekunde an.

Die Blitzfrequenz lassst sich von 1 bis 50 in Einer-Schritten einstellen. Die maximal mögliche manuelle Teillichtleistung wird bzw. automatisch angepasst.

Einstellungen hierzu siehe Kapitel 7. „Einstellvorgang".

8. Sonderfunktionen (Select-Menu)

Die Sonderfunktionen werden mit der Taste „Sel“ (Select) ausgewählt. Je nach Kamerasystem (Kamerahersteller), Kameratyp und SCA-Adapter stehen verschiedene Sonderfunktionen zur Auswahr.

Einstellvorgang

• Taste „SEL“ so oft drücken, bis im Display „Select“ angezeigt wird.
• Mit den Up / Down-Tasten ▲▼ den gewünschten Menu-Punkt bzw. die Sonderfunktion auswahlen. Der ausgewählte Menu-Punkt wird bzw. mit einem dunklen Balken hinterlegt.
• Taste „Set“ drücken und damit die Auswahl der Sonderfunktion bestätigen.

• Mit den Up / Down-Tasten die gewünschte Einstellung vornehmen. Die Einstellung wird sofort wirksam.

• Taste „Return" so oft drücken, bis im Display die normale Anzeige erfolgt. Wenn die Taste „Return" nicht gedrückt wird, schaltet das Display nach ca. 5s automatisch auf die normale Anzeige darüber.

8.1 Beep-Funktion (Beep)

Mit der Beep-Funktion kann sich der Benutzer einige Gerätefunktionen des Blitzgerätes akustisch mitteilen setzen. Dadurch kann sich der Fotograf voll auf Motiv und Aufnahme konzentrieren und muss nicht auf zusätzliche optische Statusanzeigen achten!

Die Beep-Funktion signalisiert akustisch das Erreichen der Blitzbereitschaft, die korrekte Blitzbelichtung oder eine Fehlbedienung.

Akustische Meldung nach dem Einschalten des Blitzgerätes:

• Ein kurzes (ca. 2s) ununterbrochenes Beep-Signal nach dem Einsatz leibt die Blitzbereitschaft des Blitzgerätes an.

Beep-Signale nach der Aufnahme:

• Ein kurzes (ca. 2s) ununterbrochenes Beep-Signal direkt nach der Aufnahme zeigt an, dass die Aufnahme richtig belichtet wurde und die Blitzbereitschaft weiter fortbesteht. Erfolgt direkt nach der Aufnahme kein Beep-Signal, so wurde die Aufnahme unterbelichtet.
• Ein intermittierendes Beep-Signal direkt nach der Aufnahme, ist das Zeichen für eine korrekt belichtete Blitzluchtaufnahme. Die Blitzbereitschaft besteht aber erst nach einem folgenden (ca. 2s) Dauerton (Beep).

Beep-Signale bei den Einstellungen im Automatik-Blitzbetrieb:

• Ein kurzes Beep-Signal als Alarm erfolgt, wenn im Automatik-Blitzbetrieb die Blenden- und ISO-Einstellung zu einer Überschreitung des zulässigen Lichtregelbereiches führen wurde. Die Automatik-Blende wird automatisch auf den nachstliegenden zulässigen Wert geändert.

Bei eingeschalteter Beep-Funktion wird im Display zusammen das Symbol angezeigt.

Einstellungen hierzu siehe Kapitel 8. „Einstellvorgang".

8.2 Blitzbelichtungsreihen (FB)

In den Blitzbetriebsarten TTL und Automatik A kann eine Blitzbelichtungsreihe (Flash-Bracketing FB) durchgeführt werden. Eine Blitzbelichtungsreihe besteht aus drei aufeinander folgenden Blitzlichtaufnahmen mit entsprechenden Blitzbelichtungskorrekturwerten.

Beim Einstellen einer Blitzbelichtungsreihe wird im Display FB und der Korrekturwert angezeigt. Die möglichen Korrekturwerte reichen von 1/3 bis 3 Blenden in Drittel-Blendenstufen.

Bei der Anzeige „FB 0" ist die Blitzbelichtungsreihe deaktiviert.

• Die ersten Aufnahme wird ohne Korrekturwert ausgeführrt. Im Display wird zusammen „FB1“ angezeigt.
  Die zweite Aufnahme erfolgt mit Minus-Korrektur. Im Display wird zusätzlich „FB2" und der Minus-Korrekturwert (EV) angezeigt.
  Die dritte Aufnahme erfolgt mit Plus-Korrektur. Im Display wird zusätzlich „FB3" und der Plus-Korrekturwert (EV) angezeigt.
• Nach der dritten Aufnahme wird die Blitzbelichtungsreihe automatisch gelöscht. Die Anzeige „FB" im Display verlischt.

Blitzbelichtungsreihe im TTL-Blitzbetrieb

Eine Blitzbelichtungsreihe im TTL-Blitzbetrieb kann nur dann erfolgen, wenn das Blitzgerät mit einem geeigneten Adapter aus dem System SCA 3002 ausgerüst ist und die Kamera die Einstellung einer manuelle Blitzbelich-tungskorrektur am Blitzgerät unterstützt (siehe Bedienungsanleitung von Kamera und SCA-Adapter)! Andernfalls erfolgen die Aufnahmen ohne Korrekturwert!

Blitzbelichtungsreihe im Automatik-Blitzbetrieb A

Für eine Blitzbelichtungsreihe im Automatik-Blitzbetrieb A genütgt bereits die Ausrüstung des Blitzgerätes mit dem Standardfuß 301.

Beinigen Kameratypen ist der Automatik-Blitzbetrieb A kamerabedingt nicht möglich, h wenn das Blitzgerät mit einem Adapter des Systems SCA 3002 ausgerüstet ist (siehe Bedienungsanleitung von Kamera und SCA-Adapter)! Verwenden Sie dann den Standardfuß 301 anstelle des SCA-Adapters!

Einstellungen hierzu siehe Kapitel 8. „Einstellvorgang".

8.3 Synchronisation auf den 2. Verschlussvorhang (REAR)

Bei der Normalsynchronisation wird das Blitzgerät zum Beginn der Verschlusszeit ausgelöst (Synchronisation auf den 1. Verschlussvorhang). Dies ist der Standardbetrieb und wird von allen Kameras ausgeführ.

Beim Betrieb mit SCA-Adapter understands wie Kamas die Synchronisation auf den 2. Verschlussvorhang (REAR, 2nd curtain). Dabei wird das Blitzgerät erst zum Ende der Verschlusszeit ausgelöst. Dies bewirkt bei langen Verschlusszeiten (>1 / 30s) und bewegten Lichtquellen eine "naturlichere" Wiedergabe der Aufnahmesituation. Die Lichtspuren eilen dann in der Aufnahme der Lichtquelle nach. Die Einstellung erfolgt entweder an der Kamera oder am Blitzgerät. Näheres siehe Bedienungsanleitung von Kamera und SCA-Adapter.

• Bei der Einstellung „REAR ON" erfolgt die Synchronisation auf den 2. Verschlussvorhang.
• Bei der Einstellung „REAR OFF" ist die Normalsynchronisation eingestellt.

Die REAR-Funktion kann nur beim Betrieb mit einer geeigneten Kamera und einem SCA-Adapter aus dem System SCA 3002 angewählt und eingestellt werden (siehe Bedienungsanleitung von Kamera und SCA-Adapter)!

Einstellungen hierzu siehe Kapitel 8. „Einstellvorgang".

8.4 Extended-Zoom-Betrieb (Zoom Ext)

Beim Extended-Zoom-Betrieb wird die Brennweite des Reflektors um eine Stufe gegenüber der Objektivbrennweite der Kamera reduziert. Die resultierende großflächigere Ausleuchtung sorgt in Räumen für zusätzliches Streulicht (Reflexionen) und damit für eine weichere Blitzlicht-Ausleuchtung.

Beispiel:

Die Objektivbrennweite an der Kamera beträgt 50 mm. Im Extended-Zoom-Betrieb steuert das Blitzgerät auf die Reflextorposition 35 mm. Im Display wird weiter 50 mm angezeigt.

• Bei der Anzeige „Ext ON" ist der Extended-Zoom-Betrieb aktiviert.
• Bei der Anzeige „Ext OFF" ist der Extended-Zoom-Betrieb deaktiviert.

Systembedingt wird der Extended-Zoom-Betrieb für Objektivbrennweiten ab 28 mm (Kleinbild-Format) unterstützt. Das Blitzgerät muss mit einem geeigneten SCA-Adapter aus dem System SCA 3002 ausgerüstet sein und die Kamera muss die Daten für die Objektivbrennweite an das Blitzgerät liefern.

Nach der Aktivierung des Extended-Zoom-Betriebes wird im Display darüber den Brennweite E-Zoom angezeigt.

Einstellungen hierzu siehe Kapitel 8. „Einstellvorgang".

8.5 Aufnahmeformat-Anpassung (Zoom Size)

Beim Betrieb einer Digitalkamera mit einem geeigneten SCA-Adapter aus dem System SCA 3002 kann die Anzeige für die Reflextorposition dem Chip-Format (Abmessungen des Bildaufnahmebausteines) angepasst werden.

• Bei der Anzeige „Size ON" ist die Aufnahmeformat-Anpassung aktiviert.
• Bei der Anzeige „Size OFF" ist die Aufnahmeformat-Anpassung deaktiviert. Nach der Aktivierung der Aufnahmeformat-Anpassung wird im Display befinden der Brennweite S-Zoom angezeigt.

Nahere Hinweise entnahmen Sie der Bedienungsanleitung von Kamera und SCA-Adapter.

Einstellungen hierzu siehe Kapitel 8. „Einstellvorgang".

8.6 Der drahtlose Remote-Betrieb (Remote)

Mit dieser Sonderfunktion kann das Blitzgerät als Controller oder Slave im drahtlosen Metz-Remote-Betrieb aktiviert werden. Dabei sind folgende Einstellungen möglich:

Remote OFF
- Remote Co1; das Blitzgerät arbeitet als Controller mit Adresse 1.
- Remote Co2; das Blitzgerät arbeitet als Controller mit Adresse 2. Bei aktiviertem Controller-Betrieb blinkt unter der Anzeige für die Blitzbetriebsart das Symbol Co.

Beim Betrieb des Steuergerätes mit Slave-Adapter SCA 3083 digital sind zusammen folgende Einstellungen möglich:

• Remote SL1; das Blitzgerät arbeitet als Slave mit Adresse 1.
• Remote SL2; das Blitzgerät arbeiten als Slave mit Adresse 2.

Bei aktiviertem Slave-Betrieb blinkt unter der Anzeige für die Blitzbetriebsart das Symbol SL.

Fur den Slave-Betrieb muss das Blitzgerät in die Blitzbetriebsart TTL geschalte t werden (siehe 6)!

Nähere Hinweise zum drahtlosen Metz-Remote-Betrieb entnehmer Sie Kapitel 17.

Einstellungen hierzu siehe Kapitel 8. „Einstellvorgang".

8.7 Meter - Feet - Umschaltung (m / ft)

Die Reichweitenanzeige im Display des Blitzgerätes kann wahlweise in Meter m oder Feet ft erfolgen. Die Einstellung erfolgt im Menu-Punkt m / ft.

Einstellungen hierzu siehe Kapitel 8. „Einstellvorgang".

9. Zoomposition des Hauptreflektors

Die Anpassung der Zoomposition des Hauptreflektors ① kann für Objektivbrennweiten ab 24 mm (Kleinbildformat 24 x 36) erfolgen. Für Objektive mit Brennweiten ab 20 mm kann eine Weitwinkelstreuschibe (im Lieferumfang enthalten) verwendet werden.

Es stehen folgende ZOOMpositionen zur Verfugung:

24 mm - 28 mm - 35 mm - 50 mm - 70 mm - 85 mm - 105 mm

(entsprechend Kleinbild-Format 24 x 36)

Bei Verwendung der Weitwinkelstreuschibe muss sich der Hauptreflektor in der Position 24 mm befinden!

Automatische Zoom-Anpassung

Wenn das Blitzgerät mit einem SCA-Adapter aus dem System SCA 3002 ausgerüstet ist und mit einer Kamera betrieben wird, welche die Daten für die

Objektiv-Brennweite an das Blitzgerät meldet, passt sich die ZOOMposition seines Reflektors automatisch der Objektivbrennweite an. Im Display des Blitzgerätes wird A-Zoom und die Reflektorposition (mm) angezeigt.

Manuelle Zoom-Anpassung

Wird das Blitzgerät mit einem SCA-Adapter aus dem System SCA 300, dem Standardfuß 301 oder einer Kamera ohne Möglichkeit der Übertragung der Brennweitendaten benutzt, muss die Zoom-Position des Hauptreflektors von Hand eingestellt werden. Im Display wird bzw M-Zoom angezeigt.

Wenn Sie ein Zoom-Objektiv benutzen und nicht unbedingt immer die volte Leitzahl und Reichweite des Blitzgerätes bereits genommen, können Sie die Position des Hauptreflektors auf der Anfangsbrennweite des Zoomobjektivs belassen. Damit ist garantiert, dass Ihr Bild immer vollständig ausgeleucht wird. Sie spare sich damit die fortwährende Anpassung an die Objektivbrennweite.

Beispiel:

Sie benutzen ein Zoomobjektiv mit einem Brennweitenbereich von 35 mm bis 105 mm. In diesen Beispiel stellen Sie die Position des Hauptreflektors auf 35 mm!

Manuelle Verstellung der ZOOMposition bei A-Zoom

Die Zoomposition des Reflektors kann auch beim Betrieb des Blitzgerätes mit einem Adapter aus dem System SCA 3002 und einer Kamera die Daten überträgt verändert werden um z.B. bestimmte Beleuchungseffekte zu erzieilen (z.B. hot-spot usw.):

Nach dem Speichern wird M-Zoom im Display angezeigt.

Rückstellung auf A-Zoom-Betrieb

• Kameraausloser antippen damit ein Datenaustausch zwischen Blitzgerät und Kamerastattfindet.
  Die ZOOMposition so oft verändern, bis im Display A-Zoom angezeigt wird.

10. Manuelle Blitzbelichtungskorrekturen

Die Blitzbelichtungsautomatik des Blitzgerätes und der seinen Kameras ist auf einen Reflexionsgrad von 25% (durchschnittlicher Reflexionsgrad von Blitzmotiven) abgestimmt. Ein dunkler Hintergrund, der viel Licht absorbiert oder ein heller Hintergrund, der stark reflektiert (z.B. Gegenlichtaufnahmen), konnen zu Über- bzw. Unterbelichtung des Motifs führen.

Um deniben genannten Effekt zu kompensieren, kann die Blitzbelichtigung manuell mit einem Korrekturwert der Aufnahme angepasst werden. Die Höhe des Korrekturwertes ist vom Kontrast zwischen Motiv und Bildhintergrund abhängig!

Am Blitzgerät können im TTL-Blitzbetrieb und Automatik-Blitzbetrieb manuelle Korrekturwerte für die Blitzbelichtigung von -3 EV (Blendenwerte) bis +3 EV (Blendenwerte) in Drittel-Stufen eingestellt werden.

Viele Kameras haben ein Einstellelement für die Belichtungskorrekturen, welche auch bei TTL-Blitzbetrieb verwendbar ist. Beachten Sie die Angaben in der Bedienungsanleitung von Kamera und SCA-Adapter.

Dunkles Motiv vor hellem Hintergrund:

Positiver Korrekturwert (etwa +1 bis +2 Blendenwerte EV).

Helles Motiv vor dunklem Hintergrund:

Negativer Korrekturwert (etwa -1 bis -2 Blendenwerte EV).

Beim Einstellen eines Korrekturwertes kann sich die Reichweitenanzeige im Display des Blitzgerätes ändern und dem Korrekturwert angepasst werden (abhängig von Kameratyp und SCA-Adapter).

Eine manuelle Blitzbelichtungskorrektur im TTL-Blitzbetrieb kann nur dann erfolgen, wenn die Kamera und der SCA-Adapter (nur System SCA 3002) diese Funktion unterstützen (siehe Bedienungsanleitung von Kamera und SCA-Adapter)! Wenn die Kamera oder der SCA-Adapter these Funktion nicht unterstützt bleibt der eingestellte Korrekturwert unwirksam.

Bei verschiedene Kameratypen muss der manuelle Blitzbelichtungskorrekturwert an der Kamera eingestellt werden. Im Display des Blitzgerätes wird dann kein Korrekturwert angezeigt.

11. Aufhellblitzen bei Tageslicht (Bild 5 und 6)

Das Blitzgerät kann auch zum Aufhellblitzen bei Tageslicht verwendet werden, um Schatten zu beseitigen und eine ausgeglichene Belichtung auch bei Gegenlichtaufnahmen zu erreichen. Hierzu stehen verschiedene Mänglichkeiten zur Auswahr.

11.1 Automatisches TTL-Aufhellblitzen

Bei den meisten Kameratypen wird im Vollprogramm, in der Programmautomatik „P" und den Motiv-Programmen bei Tageslicht automatisch der Aufhellblitzbetrieb aktiviert (siehe Kamerabedienungsanleitung). Mit dem Aufhellblitz konnen Sie lüstige Schatten beseitigen und bei Gegenlichtaufnahmen eine ausgewogene Belichtung zwischen Motiv und Bildhintergrund erreichen. Ein computergesteuertes Messystem der Kamera sorgt für die geeignete Kombination von Verschlusszeit, Arbeitsblende und Blitzleistung. Eine Einstellung oder Anzeige für den automatischen TTL-Aufhellblitzbetrieb am Blitzgerät erfolgt nicht.

Achten Sie darauf, dass die Gegenlichtquelle nicht direkt ins Objektiv scheint. Das TTL-Meßsystem der Kamera wurde dadurch getäuscht!

11.2 Systemspezifisches TTL-Aufhellblitzen

In Abhängigkeit vom Kamerasystem (Hersteller) verfügen einige Kameratypen über systemspezifische TTL-Aufhellblitzsteuerungen. Diese werden entweder an der Kamera selbst oder am Blitzgerät aktiviert (siehe Bedienungsanleitung von Kamera und SCA-Adapter).

Die Aktivierung am Blitzgerät wird im Menu „Mode" durchgeführt und kann nur dann erfolgen, wenn die Kamera und der SCA-Adapter die jeweilige Aufhellblitzsteuerung unterstützen!

NIKON

Verschiedene Nikon-K cameras unterstützen zusammen mit dem Adapter SCA 3402 und dem mecablitz 76MZ-5 digital den matrixgesteuerten TTL-Auflhll-Blitzbetrieb BL bzw. den 3D Multisensor-Auflhllblitzbetrieb BL

Beachten Sie, dass sich bestimmte Aufhellblitzsteuerungen kamerabedingt nicht aktivieren lessen, wenn an der Kamera die „SPOT-Messung" (Belichtungssteuerung) aktiviert ist, bzw. bei Auswahl der SPOT-Messung die entsprechende Aufhellblitzsteuerung automatisch deaktiviert wird!

11.3 Automatik-Aufhellblitzen

Beim Automatik-Aufhellblitzen wird am Blitzgerät im Automatik-Blitzbetrieb A ein Korrekturwert von ca. -1 EV ... -2 EV für die Blitzbelichtung eingestellt (siehe 7.3). Dadurch entsteht bei der Aufnahme ein natürlich wirkender abgestufter Aufhelleffekt für die Schattenpartien.

12. Indirektes Blitzen

Durch indirektes Blitzen wird das Motiv weicher ausgeleucht und die ausgeprügte Schattenbildung verringert. Zusätzlich wird der physikalisch bedingte Lichtabfall vom Vordergrund zum Hintergrund vermindert.

Für indirektes Blitzen ist der Hauptreflektor ① des Blitzgerätes horizontal und vertical schwenkbar. Zur Vermeidung von Farbstichen in den Aufnahmen sollte die ReflexflächeARBnutralz.wei' sein.Fur eine Frontalaufhellung kann der Zweitreflektor ② mit dem Schalter ⑭ zusätzlich aktiviert werden (siehe 5.1).

Beim vertikalen Schwenken des Hauptreflektors ist darauf zu achtendenass um einen genugend groBen Winkel geschwenkt wird,damit kein direktes Licht vom Reflektor auf das Motiv fallen kann.Deshalb mindestens bis zur 60^ Rastposition schwenken.

Bei geschwenktem Hauptreflektor erfolgt keine Reichweitenanzeige im Display.

13. Blitzsynchronisation

13.1 Normalsynchronisation (Bild 8)

Bei der Normalsynchronisation wird das Blitzgerät zum Beginn der Verschlusszeit ausgelöst (Synchronisation auf den 1. Verschlussvorhang). Dies ist der Standardbetrieb und wird von allen Kameras ausgeführrt. Eine Einstellung ist nicht erforderlich.

13.2 Synchronisation auf den 2. Verschlussvorhang (Bild 8)

Beim Betrieb mit SCA-Adapter unterstützen wie Kamas die Synchronisation auf den 2. Verschlussvorhang (Rear, 2nd curtain). Dabei wird das Blitzgerät erst zum Ende der Verschlusszeit ausgelöst. Dies bewirkt bei langen Verschlusszeiten (>1 / 30s) und bewegten Lichtquellen eine „naturlichere" Wiedergabe der Aufnahmesituation. Die Lichtspuren eilen dann in der Aufnahme der Lichtquelle nach. Die Einstellung erfolgt entweder an der Kamera oder am Blitzgerät (siehe 8.3).

Naheres siehe Bedienungsanleitung von Kamera und SCA-Adapter.

13.3 Langzeitsynchronisation

Beim Betrieb mit SCA-Adapter kann bei denen Kameras die Langzeitsynchronisation (SLOW) gewählt werden. Dabei werden von der Kamera Verschlusszeiten die dem Umgebungslicht angepasst sind eingesteuert. Bei Dunkelheit wird dadurch der Bildhintergrund stärker zur Geltung gebracht. Die Einstellung erfolgt an der Kamera. Nähres siehe Bedienungsanleitung von Kamera und SCA-Adapter.

14. Reichweitenanzeige

Die Reichweite kann wahlweise in Meter (m) oder Feet (ft) erfolgen (siehe 8.7). Bei geschwenktem Reflektor und im Remote-Betrieb erfolgt im Display keine Reichweitenanzeige!

14.1 Automatische Anpassung der Reichweitenanzeige

Verschiedene Kameras übertragen die Blitzparameter für Lichtempfindlichkeit ISO, Objektivbrennweite (mm), Blende und Belichtungskorrektur an das

Blitzgerät. Das Blitzgerät passst seine Einstellungen automatisch an. Aus den Blitzparametern und der Leitzahl wird die maximale Reichweite berechnet und im Display angezeigt.

Für eine Automatische Anpassung der Reichweitenanzeige muss das Blitzgerät mit einem SCA-Adapter des Systems SCA 3002 ausgerüstet werden. Zusätzlich muss die Kamera die erforderlichen Blitzparameter an das Blitzgerät übertragen (siehe hierzu die Bedienungsanleitung von SCA-Adapter und Kamera)! Zwischen Kamera und Blitzgerät muss ein Datenastauschstattfinden (z.B. durch Antippen des Kameraauslörs)!

14.2 Manuelle Anpassung der Reichweitenanzeige

Wird das Blitzgerät mit einem SCA-Adapter aus dem System SCA 300 oder dem Standardfuß 301 oder einer Kamera ohne Übertragung der Blitzparameter benutzt, so müssen für eine zuverlösige Reichweitenanzeige der oder die Blitzparameter für Zoomposition, Lichtempfindlichkeit ISO und Blendenwert manuell eingestellt werden.

14.3 Reichweitenanzeige im TTL- und Automatik-Blitzbetrieb

Im Display des Blitzgerätes wird der Wert für die maximale Reichweite des Blitzlichtes angezeigt. Der angezeigte Wert bezieht sich auf einen Reflexionsgrad von 25% des Motifs, was für die meisten Aufnahmesituationen zutrift. Starke Abweichungen des Reflexionsgrades, z.B. bei sehr stark oder sehr schwach reflektierenden Objeken können die Reichweite beeinflussen.

Beachten Sie bei der Aufnahme die Reichweitenanzeige im Display des Blitzgerätes. Das Motiv sollte sich im mittleren Drittel des angezeigten Wertes befinden. Damit wird der Belichtungsautomatik genugend Spielraum zum Ausgleich gegeben. Der Mindestabstand zum Motiv sollte 10% des angezeigten Wertes nicht unterschreiben um Überbelichtungen zu vermeiden! Die Anpassung an die jeweilige Aufnahmesituation kann durch Ändern der Objektivblende erreicht werden.

14.4 Reichweitenanzeige im manuellen Blitzbetrieb M

Im Display des Blitzgerätes wird der Entfernungswert angezeigt, der für eine korrekte Blitzbelichtung einzuhalten ist. Die Anpassung an die jeweilige Aufnahmesituation kann durch Ändern der Objektivblende und durch Wahl zwischen voller Lichtleistung und einer Teillichtleistung „P“ erreicht werden.

14.5 Ausblendung der Reichweitenanzeige

Wird der Hauptreflektor aus seiner Normalposition abgeschwenkt oder das Blitzgerät arbeitet im Remote-Betrieb, so erfolgt keine Entfernungsanzeige im Display!

15. Vorblitzfunktion gegen „Rote-Augen-Effekt"

Der „Rote-Augen-Effekt" tritt auf, wenn die zu fotografierende Person mehr oder weniger voll in die Kamerablick, die Umgebung dunkel ist und das Blitzgerät sich nah an der Kamera befindet. Das Blitzgerät helts darauf durch die Pupille den Augenhintergrund auf.

Ein oder mehrere Vorblitze führen dazu, dass sich die Pupillen der Personen weiter schreiben und damit den Effekt der roten Augen verringn. Die Funktion wird an der Kamera eingestellt (siehe Bedienungsanleitung von Kamera und SCA-Adapter).

16. Autofokus-Messblitz

Beim Betrieb mit einem SCA-Adapter aus dem System SCA 3002 wird in Abhängigkeit vom Kameratyp bei Dunkelheit der AF-Messblitz (1) im Steuergerät aktiviert. Dabei wird ein Streifenmuster auf das Motiv projiziert auf welches das AF-System der Kamera scharf stellt. Die Reichweite ist abhängig von der Lichtstärke des Objektivs. Mit einem Standardobjektiv reicht der Wirkungsbereich von ca. 0,7 m bis ca. 6 m ... 9 m (naher siehe Bedienungsanleitung von Kamera und SCA-Adapter).

Der AF-Messblitz ⑫ unterstützt nur denzentralen AF-Sensor der Kamera. Wird manuell oder automatisch ein dezentraler AF-Sensor der Kamera gewählt, so wird der AF-Messblitz in Abhängigkeit vom Kameratyp eventuell nicht aktiviert!

Die meisten Kameras unterstützen den AF-Messblitz ② nur in der Betriebsart „Single AF"!

17. Metz-Remote-Betrieb

Remote-Betrieb ist die drahtlose Fernsteuerung von zusätzlichen Blitzgeräten. Dabei steuert das externe Blitzgerät an der Kamera als Controller die zusätzlichen Blitzgeräte als Slaves so, dass sich die automatische Belichtungssteuerung des Controllers auf alle Slave-Blitzgeräte erstreckt.

Der Remote-Betrieb arbeitet mit schwachen Blitzlicht-Impulsen. Daher sollte die Umgebungshelligkeit möglichst gering sein. Der Arbeitsbereich richtet sich nach Motiv und Umgebungslicht und beträgt etwa 5 Meter.

Der Metz-Remote-Betrieb wird von verschiedenen Blitzgerät-Typen unterstützt:

Mecablitz Typ	Controller-Funktion	Slave-Funktion
76 MZ-5 digital	ja	ja
70 MZ-5	ja	ja
70 MZ-4	ja	ja, mit SCA 3083
54 MZ-…	ja	ja, mit SCA 3083
50 MZ-5	ja	ja
45 CL-4 digital	nein	ja, mit SCA 3083
44 MZ-2	nein	ja, mit SCA 3083
40 MZ-…	ja	ja, mit SCA 3083
34 CS-…	nein	ja
28 CS-2 digital	nein	ja

Die Blitzgeräte mecablitz 76 MZ-5 digital, 70 MZ-5 und 50 MZ-5 werden automatisch zum Slave-Blitzgerät wenn der Lampenstab ohne Steuergerät betrieben wird.

Wenn der Lampenstab dieser Blitzgeräte mit Steuererät betrieben wird, so muss für den Slave-Blitzbetrieb das Steuererät mit dem SCA-Adapter SCA 3083 digital (Sonderzubehör) ausgerüstet werden!

Beachten Sie, dass der Sensor 4 für den drahtlosen Metz-Remote-Betrieb im Slave-Blitzgerät das Licht des Controllers empfangen können muss! Im Metz-Remote-Betrieb erfolgt keine Reichweitenanzeige im Display!

Bei Nohaufnahmen mit kleiner Blendenzahl und hellem Umgebungslicht kann es vorkommen, dass zur richtigen Belichtigung bereits der Startimpuls des Controllers aussreicht und keine weitere Lichtabgabe durchgeführt wird. Die Slaves werden dann nicht ausgelöst oder blitzen zeitverzögert (ca. 0,7 s) und zeigen somit nur ihre Blitzbereitschaft an, die aber zur Belichtigung keinen Beitrag leistet.

Zur Lösung des Problems gibt es drei möglichkeiten:

• Umgebungslicht reduzieren.
• Blendenzahl vergroßern (z.B. Blende 8 staat 5,6).
• Geringeren ISO-Wert an der Kamera einstellen bzw. Film mit geringerem ISO-Wert wahren.

Damit sich zwei Remote-Systeme in einem Raum nicht gegenseitig stären, sind am Controller zwei verschiedene Adressen wahlbar, die von den Slave-Blitzgeräten nach einem Probeblitz automatisch übernommen werden.

Beachten Sie, dass die Slave-Blitzgeräte mecablitz 28 CS-2 digital, 34 CS..., 44 MZ-2, 45 CL-4 digital nur den Remote-Kanal 1 (Co 1) unterstützen!

17.1 Controller-Betrieb

Die Kamera in die manuelle Betriebsart M schalten.
- Kameraverschlusszeit auf 1/60 s oder länger einstellen.
- Geeignete Blende an der Kamera auswahlen.
- Blitzgerät mit SCA-Adapter bzw. Standardfuß 301 ausrüsten.
- Am Controller-Blitzgeröt die Blitzbetriebsart TTL (für Metz-TTL-Remote) bzw. Automatik A (für Metz-Automatik-Remote) einstellen (siehe 6).

Für den Betrieb als Controller im drahtlosen Metz-TTL-Remote-Betrieb mussen Kamera und SCA-Adapter den Standard-TTL-Blitzbetrieb unterstützen!

• Taste „Sel“ so oft drücken, bis im Display „Select“ angezeigt wird.
• Mit den Up / Down -Tasten ▲▼ "Remote" anwahlen. Remote wird damit von einem Balken hinterlegt.
• Taste „Set“ drücken und damit Menüauswahl bestätigten.
• Mit den Up / Down -Tasten die Remote-Adresse „Co" (Controller) auswahlen. Dabei sind die Einstellungen Co1 (Remote-Adresse 1), Co2 (Remote-Adresse 2) und OFF (Remote-Betrieb aus) möglich. Die Einstellung wird sofort wirksam.
• Taste „Return" so oft drücken, bis im Display die normale Anzeige erfolgt. Wenn die Taste „Return" nicht gedrückt wird, schaltet das Display nach ca. 5s automatisch auf die normale Anzeige zurück.

Im Display blinkt unter der Anzeige für die Blitzbetriebsart „Co" und zeigt damit den Controller-Betrieb an.

• Blitzbereitschaft von Controller und Slaves abwarten.
• Probeblitz auslösen: Handauslöser ⑧ ⑥ betätigen und damit die Slaves auf die am Controller eingestillten Remote-Adresse programmieren.
• Das Slave-Blitzgerät antworbet mit einem zeitverzögerten Blitz und zeigt damit an, dass es programmiert und betriebsbereit ist. Werden mehrere Slaves gleichzeitig betreiben, so erfolgt die Quittierung aller Slaves gleichzeitig.

Gibt ein Slave-Blitzgerät keinen zeitverzögerten Blitz ab, so hat der Sensor ④ im Slave-Blitzgerät den Lichtimpuls des Controllers nicht empfangen.

Drehen Sie dann das Slave-Blitzgerät so, dass der Sensor ④ den Lichtimpuls des Controllers empfangen kann. Lösen Sie dann am Controller erneut einen Probeblitz aus.

17.2 Slave-Betrieb ohne Steuergerät

• Blitzgerät mit dem Hauptschalter 19 ausschalten.
• Steuergerät demontieren: Zum Abziehen des Steuergerätekabels den

Entriegelungsknopf (Bild 1) am Lampenstab gegen den Stecker des Kabels drücken und gleichzeitig das Kabel abziehen.

• Slave-Blitzgerät an vorgesehener Position aufstellen und einschalten. Beim Betrieb des Lampenstabes ohne Steuergerät wird automatisch der Slave-Blitzbetrieb aktiviert.
  Warten bis Blitzbereitschaftsanzeige 16 aufleuchtet.
• Am Controller einen Probeblitz auslösen (siehe 17.1). Nach erfolgsreicher Programmierung gibt der Slave zeitverzögert einen Blitz ab und die Blitzbereitschaftsanzeige blinkt (siehe 17.4).

Die Zoomstellung des Hauptreflektors kann mit dem Schalter ⑭ in vier Stufen eingestellt werden:

Stellung 0 = 28mm ; Stellung 1 / 4 = 35mm

Stellung 1 / 2 = 50 ~mm ; Stellung 1 = 85 ~mm .

17.3 Slave-Betrieb mit Steuergerät

• Blitzgerät mit dem Hauptschalter 19 ausschalten.
• Steuergerät mit Slave-Adapter SCA 3083 digital (Sonderzubehör) ausrüsten. Betriebsartenschalter am Slave-Adapter in die Position „Metz-REMO-TE" schalten.

Der Betriebsartenschalter des Slave-Adapters befindet sich auf der Rückseite hinter einer Klappe die geöffnet werden kann.

• Slave-Blitzgerät an vorgesehener Position aufstellen und einschalten. Das Blitzgerät schaltet automatisch in den TTL-Blitzbetrieb. Unter der Blitzbetriebsbetriebsartanzeige „TTL" blinkt „SL" und zeigt damit den Slave-Blitzbetrieb an. Der Zoomreflektor des Lampenstabes wird in die Position 28 mm gesteuert. Im Display wird bzw. "A-Zoom" angezeigt.

Sowohl für den Metz-TTL-Remote-Blitzbetrieb als auch für den Metz-Automatik-Remote-Blitzbetrieb muss das Slave-Blitzgerät in der Blitzbetriebsart „TTL" arbeiten!

• Warten bis Blitzbereitschaftsanzeige ⑧ ⑥ aufleuchtet. Bei Blitzbereitschaft blinkt zusätzlich der AF-Messblitz ⑫ im Steuergerät.

• Am Controller einen Probeblitz auslösen (siehe 17.1). Nach erfolglicher Programmierung gibt der Slave zeitverzögt einen Blitz ab und die Blitzbereitschaftsanzeige blinkt (siehe 17.4).
  Bei Bedarf kann die Zoomposition des Lampenstabes manuell geändert werden.

17.4 Kontrolle und Änderung der Slave-Adresse

Nachdem ein Probeblitz ausgelöst wurde, ist die Controller-Adresse Co1 bzw. Co2 fest eingestellt. Um feststellen zu können, auf welche Adresse der Slave eingestellt ist, achten Sieitte auf die blinkende Blitzbereitschaftsanzeige.

Blinkt die Blitzbereitschaftsanzeige 16 am Lampenstab im Sekundentakt (- - - ), dann ist die Controlleradresse Co1 eingestellt. Doppeltes Blinken der Blitzbereitschaftsanzeige 16 im Sekundentakt (- - - - - - ) bedeutet Controlleradresse Co2.

Zum Ändern der Slave-Adresse das Slave-Blitzgerät für ca. 5 s ausschalten. Remote-Kanal am Controller wahlen und bei Blitzbereitschaft am Controller einen Probeblitz auslösen (siehe 17.1).

18. Hilfe bei Störungen

Sollte es einmal vorkommen dass z.B. im Display des Blitzgerätes unsinnige Anzeigen erscheinen oder das Blitzgerät Funktioniert nicht so wie es soll, so schalten Sie das Blitzgerät für ca. 10 Sekunden mit dem Hauptschalter aus. Überprüfen Sie die korrekte Montage des SCA-Adapters und des Blitzgerätefußes im Zubehörschuh der Kamera und die Kameraeinstellungen. Tauschen Sie den Akku-Pack gegen einen frisch geladenen aus. Das Blitzgerät sollt nach dem Einschalten wieder „normal" Funktionieren. Ist dies nicht der Fall, so wenden Sie sichitte an ihren Fachhandler.

19. Wartung und Pflege

Entfernen Sie Schmutz und Staub mit einem weichen, trockenen Tuch. Verwenden Sie keine Reinigungsmittel - die Kunststoffeile konnten beschädigt werden.

Formierendes Blitzkondensators:

Der im Blitzgerät eingebaute Blitzkondensator erhält eine physikische Veränderung, wenn das Gerät längere Zeit nicht eingeschaltet wird. Aus this dem Grund ist es notwendig, das Gerät im vierteljährlichen Abstand für ca. 10 Min. einzuschalten. Die Stromquellen müssen darauf so viel Energie liefern, dass die Blitzbereitschaft langstens 1 Min. nach dem Einsatzen aufleucht.

Akkupflege:

Der NiMH-Akku-Pack soll in geladenem Zustand (mind. ca. 80% ) aufbewahr und in regelmäßigen Abständen nachgeladen werden!

20. Technische Daten

max. Leitzahl bei ISO 100/21°, Zoom 105 mm:

manuell einstellbare Automatikblenden bei ISO 100/21°:

1-1,4-2-2,8-4-5,6-8-11-16-22-32-45

automatische Blendeneinstellung bei ISO 100/21°:

F1,0 bis F45 einschließlich Zwischenwerten (SCA 3002)

Manuelle Teillichtleistungen:

P1/1... P1/256 in Drittelstufen.

Blitzleuchteiten:

ca. 1/150... 1/20.000 Sekunde
- im M-Betrieb ca. 1/150 Sek. bei voller Lichtleistung
- bei 1/2 Lichtleistung ca. 1/500 Sekunde
- bei 1/4 Lichtleistung ca. 1/1000 Sekunde
- bei 1/8 Lichtleistung ca. 1/2000 Sekunde
- bei 1/16 Lichtleistung ca. 1/4000 Sekunde
- bei 1/32 Lichtleistung ca. 1/7000 Sekunde
- bei 1/64 Lichtleistung ca. 1/8000 Sekunde
- bei 1/128 Lichtleistung ca. 1/13000 Sekunde
- bei 1/256 Lichtleistung ca. 1/20000 Sekunde

Fotosensor-Messwinkel: ca. 25^

Farbtemperatur:

ca. 5600 K

Filmempfindlichkeit:

ISO 6 bis ISO 6400

Synchronisation:

Niederspannungs-IGBT-Zündung

Blitzanzahlen (bei jeweils voller Lichtleistung):

ca. 160 mit Metz NiMH-Akku 76-56.

ca. 270 mit Metz Power Pack P76

Blitzfolgezeit (bei jeweils voller Lichtleistung):

ca. 4 Sek. mit Metz NiMH-Akku 76-56.

ca. 3 Sek. mit Metz Power Pack P76.

Ausleuchting:

Hauptreflektor ab 24 mm (Kleinbild 24x36)

Hauptreflektor mit Weitwinkelscheibe ab 20 mm (Kleinbild 24x36)

Zweitreflektor ab 35 mm (Kleinbild 24x36)

Schwenkbereiche und Raststellungen des Reflektors:

nach offen 60^ 75° 90°

gegen den Uhrzeigersinn 30^ 60° 90° 120° 150° 180°

im Uhrzeigersinn 30^ 60° 90°

Steuerverat 67x35x89

Gewicht:

Lampenstab ohne Akku ca. 880 Gramm

Steuergeät ca. 138 Gramm

Auslieferungsumfang:

Lampenstab, Weitwinkelstreuschibe, Steuergerät, NiMH-Akku 76-56,

Ladegerät 970, Kameraschiene, Standardfuß 301 (nicht bei Set-Geräten),

Bedienungsanleitung, SCA 300/3002 Tabelle.

21. Sonderzubehör

För Fehlfunktionen und Schäden am mecablitz, verursacht durch die Verwendung von Zubehör anderer Hersteller, wird keine Gewährleistung übernommen.

Farbfilter-Set 50-32

Farbavorsatzscheiben für den Hauptreflektor zum Erzeugen von Farbe-effekten.

Fixier-Set 30-28

(Bestellnr. 0003028)

zum Parallel-Fixieren des Blitzgerätes in Verbindung mit der Kameraschiene.

• Haltewinkel 50-35

(Bestellr. 0050358)

zur Befestigung des Steuergerätes bei Verwendung von Kameras ohne Sucherschuh.

• Mecabounce 50-90

(Bestellnr. 0050904)

für eine weiche Ausleuchtung mit softartigem Effekt. Die Gesichtsfarbe von Personen wird natürlicher wiedergegeben.

Mecalux 11

(Bestellnr. 0000011)

Sensor zur optischen, verzögerungsfreien Ferauslösung von Zweitblitzgeräten durch einen von der Kamera ausgelösten Blitz. Spricht auch auf Infrarot an. Keine Batterie nitig.

Mecalux-Halter 60-26

(Bestellnr. 0006026)

zum Befestigen des Mecalux 11.

• NiMH-Akku 76-56

(Bestellr. 000076564)

NiMH-Akku (Nickel-Metal-Hydrid-Akku)

Power-Pack P76

[Bestellnr. 000129768]

fur mehr Leistung bei der Blitzanzahl.

Verbindungskabel V76 erforderlich

• Reflexschirm 50-23

(Bestellnr. 000050237)

mildert durch sein weiches gerichtetes Licht harte Schlagschatten.

• SCA-Adapter System 300

für den Blitzbetrieb mit Systemkameras ohne digitale Datenübertragung.

• SCA-Adapter System 3002

für den Blitzbetrieb mit Systemkameras bei digitaler Datenübertragung der SCA-Funktion. Funktionserweiterung gegenüber dem SCA-300-System.

Schienenplatte 70-35

(Bestellnr: 0007035)

zur stabilen Befestigung von großformatigen Kameras.

• Slave Adapter SCA 3083 digital

(Bestellnr. 0033083)

• Verbindungskabel V76

Batterien/Akkus gehoren nicht in den Hausmüll!

Bitte bedieren Sie sich bei der Rückgabe verbrauchter Batterien/Akkus eines vorhandenen Rücknahmesystems.

Bitte geben Sie nur entladene Batterien/Akkus ab.

Batterien/Akkus sind in der Regel dann entladen, wenn das damit betriebene Gerät

• abschaltet und signalisiert „Batterien leer".
• nach längerem Gebrauch der Batterien nicht mehr einwandfrei Funktioniert. Zur Kurzschlussicherheit sollen den Batteriepole mit einem Klebestreifen überdeckt werden.

Deutschland:

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben.

Sie können ihre alten Batterien überall dORT unengeltlich abgeben, wo die Batterien gekauft wurden. Ebenso bei den öffentlichen Sammelstellen in ihrer Stadt oder Gemeinde.

These Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthalt Blei

Cd = Batterie enthalt Cadmium

Hg = Batterie enthalt Quecksilber

Li = Batterie enthalt Lithium

Garantiebestimmungen

Bundesrepublik Deutschland

1. Die Garantiebestimmungen gelten ausschließlich für Käufe in der Bundesrepublik Deutschland ab 01.01.2002.
2. Im Ausland gelten die Gewährleistungsregelungen des jeweiligen Landes bzw. die Garantieregelungen des Verkäufers.
3. Die nachfolgenden Bestimmungen haben nur für den privaten Gebrauch Gültigkeit.
4. Die Garantiezeit - 24 Monate - beginnnt mit dem Abschluss des Kaufvertrages bzw. mit dem Tag der Auslieferung des Gerätes an den Käufer (Endverbraucher).
5. Garantieansprüche können nur unter Nachweis des Kaufdatumss durch Vorlage des vom Verkauf maschinell erstellten Original-Kaufbeleges geltend gemacht werden.
6. Beanstandete Geräte bitten wir zusammen mit dem Kaufbeleg entweder über den Fachhändler oder direkt an die Firma Metz-Werke GmbH & Co KG - Zentralkundendienst - Ohmstrasse 55, 90513 Zirndorf, transportischer verpackt unter genauer Schilderung der Beanstandung einzusenden. Sie können unter den gleichen Bedingungen auch an die autorisierten Kundendienststellen der Firma Metz-Werke GmbH & Co KG eingesandt werden. Hin- und Rücksendung erfolgen auf Gefahr des Käufers.

7. Die Garantie besteht darin, daß Geräte, die infolge eines anerkannten Fabrikations- oder Materialfehlers defekt geworden sind, kostenlos repariert oder, soweit eine Reparatur unverhältnismäßig ist, ausgetauscht werden. Eine weitergehende Haftung, insbesondere für Schäden, die nicht am Gerät selbst entstanden sind, ist ausgeschlossen. Dies gilt nicht, soweit im Falle des Vorsatzes oder der groben Fahrlösigkeit zwingend gehaftet wird. Garantieleistungen bewirken weder eine Veränderung der Garantiezeit, noch wird für die ersetzten oder nachgebesserten Teile eine neue Garantiezeit begründet.

8. Unsachgemäß Behandlung und Eingriffe durch den Käfer oder Dritte schlieben die Garantieverpflichtungen sowie alle weiteren Ansprüche aus. Ausgenommen von der Garantie sind ferner Schäden oder Fehler, die durch Nichtbeachtung der Gebrauchsanleitung, mechanische Beschädigung, ausgelaufene Batterien oder durch höhere Gewalt, Wasser, Blitz etc. entstanden sind. Ferner sind Verschleit, Verbrauch sowie übermäßige Nutzung von der Garantie ausgenommen. Hiervon sind vor allem folgende Teile betroffen: Blitzrähre, fest eingebaute Akkus, Kontakte, Verbindungskabel.

9. Durch diese Garantiebestimmungen werden die Gewährleistungsansprüche des Käufers gegenüber dem Verkafer nicht berührt.

Metz-Werke GmbH & Co KG

7.4 Lichtgevoeligkeit (ISO)

20. Technische gegevens

(Bestelnr.: 0007035)

(Bestelnr.: 0003028)

[Bestelnr.: 000050358]

(Bestelnr.: 0000011)

Ihr Metz-Produkt wurde mit hochwertigen Materialien und

KOMPONENTen entworfen und hergestellt, die recyclelbar sind und wieder verwendet werden können.

Dieses Symbol bedeutet, dass elektrische und elektronische

Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen.

Bitte entsorgen Sie theses Gerät bei ihrer örtlichen communitalen Sammelstelle oder im Recycling Centre.

Bitte helfen Sie mit, die Umwelt in der wir leben, zu erhalten.

F

Table 1: Leitzahlen bei maximaler Lichtleistung (P 1/1)

Im Rahmen des CE-Zeichens wurde bei der EMV-Prüfung die korrekte Belichtigung ausgewertet.

SCA-Kontakte nicht berühren!

In Ausnahmefällen kann eine Berührung zur Beschädigung des Gerätes führen.

Opmerking:

SCA Contacten nicht anraken!

Bild 1 / Fig. 1 / Afb. 1 / Grab 1

Bild 2 / Fig. 2 / Afb. 2 / Grab 2

Bild 3 / Fig.3 / Afb.3 / Grab 3

Bild 4 / Fig. 4 / Afb. 4 / Grab 4

Bild 5 / Fig. 5 / Afb. 5 / Grab 5

Bild 7 / Fig. 7 / Afb. 7 / Grab 7

Bild 6 / Fig. 6 / Afb. 6 / Grab 6

Bild 8 / Fig. 8 / Afb. 8 / Grab 8

Metz - Werke GmbH & Co KG • Postfach 1267 • D-90506 Zirndorf • [e-mail] • www.metz.de
