BEDIENUNGSANLEITUNG MECABLITZ 58 AF-1 O DIGITAL METZ

1. Sicherheitshinweise. 3
2. Dedicated-Blitzfunktionen 4
3. BlitzgerätVBorbereiten 4
   3.1 Montage des Blitzgerätes 4
   3.2 Stromversorgung 4
   3.3 Ein- und Ausschalten des Blitzgerätes 5
   3.4 Power Pack P76 (Sonderzubehör). 5
   3.5 Automatische Geräteabschaltung / Auto - OFF 5
4. Displaybeleuchting 6
5. Blitzbetriebsarten (Mode - Menu). 6
   5.1 Einstellvorgang fur die Blitzbetriebsarten 6
   5.2 TTL-Blitzbefrieb mit Messvorblitz 6
   5.3 Automatischer Tll-Aufhellblitzbetrieb 7
   5.4 Automatik-Blitzbetrieb 7
   5.5 Automatik-Aufhellblitzbetrieb 7
   5.6 Manueller Blitzbetrieb. 8
   5.7 Stroboskop-Blitzbetrieb 8
6. Blitzparameter (Parameter-Menu) 9
   6.1 Einstellvorgang fur die Blitzparameter 9
   6.2 Hauptreflektorposition (Zoom) 10
   6.3 Blitzbelichtungskorrektur (EV) 10
   6.4 Manuelle Teillichtleistung 10
7. Sonderfunktionen (Select-Menu) 10
   7.1Einstellvorgang fur die Sonderfunktionen. 11
   7.2 Beep-Funktion (Beep). 11
   7.3 Blitzbelichtungsreihen 12
   7.4 Extended-Zoom-Betrieb (Zoom Ext). 12
   7.5 Aufnahmeformat-Anpassung (Zoom Size) 13
   7.6 Drahtloser Remote-Betrieb (Remote) 13
   7.7 m- ft Umschaltung 13
   7.8 Zweitreflektor 14
   7.9Einstellicht (ML) Modelling Light 14
   7.10 Automatische Geräteabschaltung (Standby) 15
   7.11 Tastatur-Verriegelung (KEYLOCK) 15

8. Motor-Zoom-Reflektor 16

9. Weitwinkelstreuschibe. 16

10. Blitztechniken 16
    10.1 Indirektes Blitzen 16
    10.2 Indirektes Blitzen mit Reflektorkarte 17
    10.3 Indirektes Blitzen mit Zweitreflektor 17
    10.4 Nahaufnahmen / Makroaufnahmen 17
    10.5 Manuelle Blitzbelichtungskorrekturen 17
11. Blitzbereitschaftsanzeige 18
12. Automatische Blitzsynchronzeitssteuerung 18
13. Belichtungskontrollanzeige 18
14. Reichweitenanzeige 18
15. Blitzzynchronisation 19
    15.1 Normalsynchronisation 19
    15.2 Synchronisation auf den 2.Verschlussvorhang 19
    15.3 Langzeitsynchronisation (SLOW) 19
    15.4 FP-Kurzzeitsynchronisation HSS 19
16. Vorblitzfunktion gegen „Rote-Augen-Effekt" 20
17. Mehrzonen-AF-Meßblitz 20
    18.Drahtloser Remote-Betrieb 20
    18.1 Einstellen und Ausschalten des Remote-Betriebes 21
    18.2 Einstellungen am Master-Blitzgerät 21
    18.3 Einstellung am Slave-Blitzgerät 23
    18.4 Prufen des Remote-Betriebes 23
18. Wartung und Pflege 23
    19.1 Firmware-Update 23
    19.2 Reset 23
    19.3 Formieren des Blitzkondensators 23
19. Hilfe bei Störungen 24
20. Technische Daten 25
21. Sonderzubehör 27
    Garantiebestimmungen 28
    Tabelle 3: Leitzahlen bei maximaler Lichtleistung (P 1/1). 165
    Tabelle 4: Blitzleuchtzahlen in den Teillichtleistungsstufen. 166
    Tabelle 5: Kameraverschlusszeiten im Stroboskop-Betrieb 167
    Tabelle 6: Blitzfolgezeiten und Blitzanzahl bei den versch. Batterietype.. 168
    Tabelle 7:Maximale Leitzahlen* im HSS-Betrieb. 168

Vorwort

Vielen Dank, dass Sie sich für ein Metz Produkt entschieden haben.

Wir freuun uns, Sie als Kunde begrüben zu dürfen.

Natuürlich können Sie es kaum erwarten, das Blitzgerät in Betrieb zunehmen. Es loht sich aber, die Bedienungsanleitung zulesen, Denn nur so lernen Sie, mit dem Gerät problemlos umzugehen.

Dieses Blitzgerät ist geeignet für:

• Olympus - Digitalk cameras mit TTL-Blitzsteuerung und System-Blitzschuh, sowie dazu kompatible Digitalk cameras von Panasonic und Leica.

Fur Kameras anderer Hersteller ist das Blitzgerät nicht geeignet! Schlagen Sieitte auch die Bildseite des Umschlages am Ende der Anleitung auf.

1. Sicherheitshinweise

• Das Blitzgerät ist ausschließlich zur Verwendung im fotografischen Bereich vorgesehen und zugelassen!
• In Umgebung von entflammbaren Gasen oder Flüssigkeiten (Benzin, Lösungsmittel etc.) darf das Blitzgerät keinesfalls ausgelöst werden! EXPLOSIONSGEFAHR!
• Auto-, Bus-, Fahrrad-, Motorrad- oder Zugfahrer etc. niemals während der Fahrt mit einem Blitzgerät fotografieren. Durch die Blendung kann der Fahrer einen Unfall verursachen!
• Lösen Sie in unmittelbarer Höhe der Augen keinesfalls einen Blitz aus! Ein Blitzlicht direkt vor den Augen von Personen und Tieren kann zur Netzhautschädigung führen und schwere Sehstorungen verursachen - bis hin zur Erblinding!
• Nur die in der Bedienungsanleitung bezeichneten und zugelassenen Stromquellen verwenden!

• Batterien/Akkus nicht übermöbiger Wärme wie Sonnenschein, Feuer oder dergleichen aussetzen!

• Verbrauchte Batterien/Akkus nicht ins Feuer werfen!

• Aus verbrauchten Batterien kann Lauge austreten, was zur Beschädigung der Kontakte führt. Verbrauchte Batterien deshalb immer aus dem Gerät entnahmen.
• Trockenbatterien)dürfen nicht geladen werden.
• Blitz- und Ladegerät nicht Tropf- und Spritzwasser (z.B. Regen) aussetzen!
• Schützen Sie Ihr Blitzgerät vor großer Hitze und hoher Luftfeuchtigkeit! Blitzgerät nicht im Handschuftfach des Autos aufbewahren!
• Beim Auslösen eines Blitzesarf sich kein lichtundurchlassiges Material unmittelbar vor oder direkt auf der Reflektorscheibe befinden. Die Reflektorscheibearf nicht verunreinigt sein. Bei Nichtbeachtung kann es, durch die hohe Energie des Blitzliches, zu Verbrennungen des Materials bzw. der Reflektorscheibe führen.
• Nach mehrfachem Blitzen nicht die Reflektorscheibe berühren. Verbrennungsgefahr!
• Blitzgerät nicht zerlegen! HOCHSPANNUNG! Im Geräteinneren befinden sich keine Bauteile, die von einem Laien repariert werden können.
• Bei Serienblitzaufnahmen mit voller Lichtleistung und den kurzen Blitzfolgezeiten des NC-/NiMH-Akku-Betriebes ist darauf zu achten, dass nach jeweils 15 Blitzen eine Pause von mindestens 10 Minuten eingehalten wird. Somit vermeiden Sie eine Überlastung des Gerätes.
• Bei Serienblitzaufnahmen mit voller Lichtleistung und kurzen Blitzfolgezeiten warmt sich die Streutscheibe bei ZOOMpositionen von 35mm und weniger durch die hohe Lichtenergie stark auf. Das Blitzgerät schützt sich gegen Überhitzung, indem die Blitzfolgezeit automatisch verlangert wird.
• Das Blitzgerätarf nur dann zusammen mit einem in die Kamera eingebauten Blitzgerät verwendet werden, wenn these vollständig ausgeklapt werden kann!
• Bei raschem Temperaturwechsel kann Feuchtigkeitsbeschlag auftreten. Gerät akklimatisieren lessen!
• Keine schadhaften Batterien oder Akkus verwenden!

2. Dedicated-Blitzfunktionen

Die Dedicated-Blitzfunktionen sind speziell auf das Kamerasystem abgestimmte Blutzfunktionen. In Abhängigkeit vom Kameratyp werden darauf verschiedene Blutzfunktionen unterstützen.

• Blitzbereitschaftsanzeige im Kamerasucher/Kameradisplay
• Automatische Blitzsynchronzeitssteuerung
• FourThirds - System kompatibel
• Automatikblitz / Zündungssteuerung
• TTL-Blitzsteuerung (TTL mit Messvorblitz)
• Automatische Aufhellblitzsteuerung
• Manuelle Blitzbelichtungskorrektur bei TTL
• Synchronisation auf den 1. oder 2. Verschlussvorhang (2nd Curtain/SLOW2)
• FP-Kurzzeitsynchronisation HSS bei TTL und M
• Automatische Motor-Zoom-Steuierung
• AF-Messblitzsteuerung (Mehrzonen AF-Messblitz)
• Automatische Blitzreichweitenanzeige
  Programblitzautomatik
  Vorblitzfunktion zur Reduzierung des Rote-Augen-Effektes
• Drahtloser TTL-Remote-Blitzbetrieb
• Wake-Up-Funktion für das Blitzgerät
• Firmware-Update über USB-Buchse

Im Rahmen dieser Bedienungsanleitung ist es nicht möglich, alle Kameratypen mit den einzelnen Blitzfunktionen detailiert zu beschreiben. Beachten Sie deshalb die Hinweise zum Blitzbetrieb in der Bedienungsanleitung ihrer Kamera, welche Blitzfunktionen von ihrem Kameratyp Unterstützung werden bzw. an der Kamera selbst eingestellt werden müssen!

3. BlitzgerätVBorbereiten

3.1 Montage des Blitzgerätes

Blitzgerät auf die Kamera montieren

Kamera und Blitzgerät vor der Montage oder Demontage ausschalten.

• Rändelmutter ⑥ bis zum Anschlag gegen das Blitzgerät drehen. Der Sicherungsstift im Fuß ist jetzt vollkommen im Gehäuse des Blitzgerätes versenkt.
• Blitzgerät mit dem Anschlussfuß bis zum Anschlag in den Zubehörschuh der Kamera schieben.
• Rändelmutter ⑥ bis zum Anschlag gegen das Kameragehäuse drehen und das Blitzgerät festklemmen. Bei Kameragehäusern, die kein Sicherungslöch aufweisen, versenkst sich der federgelagerte Sicherungsstift im Gehäuse des Blitzgerätes, damit die Oberfläche nicht beschädigt wird.

Blitzgerät von der Kamera abnehmer

Kamera und Blitzgerät vor der Montage oder Demontage ausschalten.

• Rändelmutter ⑥ bis zum Anschlag gegen das Blitzgerät drehen.
• Blitzgerät aus dem Zubehörschuh der Kamera herausziehen.

3.2 Stromversorgung

Batterien- bzw. Akkuauswahl

Das Blitzgerätarf wahlweise betrieben werden mit hochwertigen:

• 4 NC-Akkus 1,2 V, Typ IEC KR6 (AA / Mignon), sie bieten sehr kurze Blitzfolgezeiten und sparsamen Betrieb, da sie wiederaufladbar sind.
• 4 Nickel-Metall-Hydrid Akkus 1,2 V, Typ IEC HR6 (AA / Mignon), deutlich höhere Kapazität als NC-Akku und weniger umweltschädlich, da cadmiumfrei.
• 4 Alkali-Mangan-Trockenbatterien 1,5 V, Typ IEC LR6 (AA / Mignon), wartungsfreié Stromquelle für gemäßte Leistungsforderungen.
• 4 Lithium-Batterien 1,5 V, Typ IEC FR6 (AA / Mignon), wartungsfreie Strom

quelletimhoherKapazitatundgeringerSelbstentladung.

• Power Pack P76 mit Verbindungskabel V58-50 (Sonderzubehr)
  Wenn Sie das Blitzgerät langere Zeit nicht benutzen, entfern den Sieitte die Batterien bzw. Akkus aus dem Gerät.

Batterien austauschen

Die Akkus/Batterien sind leer bzw. verbraucht, wenn die Blitzfolgezeit (Zeit vom Auslösen eines Blitzes mit voller Lichtleistung, z.B. bei M, bis zum erneuten Aufleuchten der Blitzbereitschaftsanzeige 16) über 60 Sekunden ansteigt.

• Blitzgerät mit dem Hauptschalter ⑤ ausschalten.
• Den Batteriefachdeckel ⑧ nach unter schieben und aufklappen.
• Batterien oder Akkus in Längsrichtung entsprechend den angegebenen Batteriesymbolen einsetzen und Batteriefachdeckel ⑧ schlieben.

Achten Sie beim Einsetzen der Batterien bzw. Akkus auf die richtige Polarität gemäß den Symbolen im Batteriefach. Vertauschte Pole konnen zur Zerstörung des Gerätes führen! Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien. Ersetzen Sie immer alle Batterien durch gleiche, hochwertige Batterien eines Herstellotyps mit gleicher Kapazität! Verbrauchte Batterien bzw. Akkus gehören nicht in den Hausmüll! Leisten Sie einen Beitrag zum Umweltschutz und geben Sie verbrauchte Batterien bzw. Akkus bei entsprechenden Sammelstellen ab!

3.3 Ein- und Ausschalten des Blitzgerätes

Das Blitzgerät wird mit dem Hauptschalter ⑤ eingeschaltet. In der Stellung „ON" ist das Blitzgerät eingeschaltet.

Zum Ausschalten den Hauptschalter ⑤ in die linke Position schieben.

Wird das Blitzgerät längere Zeit nicht gebraucht, so empfehlen wir: Blitzgerät mit dem Hauptschalter ⑤ ausschalten und die Stromquellen (Batterien, Akkus) entnahmen.

3.4 Power Pack P76 (Sonderzubehör)

Wenn die Blitzzahl und die Blitzfolgezeiten für ihren Anwendungsfall nicht ausreichen, kann das Blitzgerät von einem Power Pack P76 (Sonderzubehör) mit Energie versorgt werden. Das Power Pack P76 wird mit dem Verbindungskabel V58-50 (Sonderzubehör) über den Anschluss 4 an das Blitzgerät angeschlossen.

Eingelegte Batterien / Akkus dürfen nicht im Blitzgerät verbleiben.

Zum Anschlieben des Power Pack P76 bzw. des Verbindungskabels V58-50 (Zubehör) am Blitzgerät muss der Hauptschalter ⑤ des Blitzgerätes in die linke Position (AUS bzw. OFF) geschlossen werden.

Das Blitzgerät wird dann mit dem Schalter am Power Pack P76 ein- bzw. ausgeschaltet (siehe Bedienungsanleitung des Power Pack).

Umsatz Um das Blitzgerät beim Betrieb mit Power Pack vor einer thermischen Überlastung zu schützen wird bei extremer Beanspruchung durch eine Überwachungsschaltung die Blitzfolgezeit entsprechend verlangert! Vor dem Anschlieben und Abziehen des Verbindungskabels bzw. des Power Pack das Blitzgerät und das Power Pack ausschalten!

3.5 Automatische Geräteabschaltung / Auto - OFF

Werkssheit ist das Blitzgerät so eingestellt, dass es ca. 10 Minuten -

• nach dem Einsatz,
• nach dem Auslösen eines Blitzes,
• nach dem Antippen des Kameraauslösers,
• nach dem Ausschalten des Kamerabelichtungsmesssystems...

...in den Standby-Betrieb schaltet (Auto-OFF), um Energie zu sparen und die Stromquellen vor unbeabsichtigtem Entladen zu schützen.

Die Blitzbereitschaftsanzeige 16 und die Anzeigen auf dem LC-Display verlo-schen.

Die zuletzt benutzte Betriebseinstellung bleibt nach der automatischen Abschaltung erhalten und stehen nach dem Einsatzen dazu weiter zur Verfügung. Das

Blitzgerät wird durch Drücken einer beliebigen Taste bzw. durch Antippen des Kamerauslösers (Wake-Up-Funktion) wieder eingeschaltet.

Wenn das Blitzgerät längere Zeit nicht besteht wird, sollte das Gerät grundsätzlich immer mit dem Hauptschalter ausgeschelt werden!

Bei Bedarf kann die automatische Geräteabschaltung bereits nach 1 Minute erfolgen oder ausgeschlossen werden (siehe 7.10).

4. Displaybeleuchtung

Bei jedem Tastendruck am Blitzgerät wird für ca. 10 Sek. die Displaybeleuchtung des Blitzgerätes aktiviert. Beim Auslösen eines Blitzes durch die Kamera oder durch den Handausloser ⑥ am Blitzgerät wird die Displaybeleuchtung abgeschalte.

5. Blitzbetriebsarten (Mode - Menu)

Das Blitzgerät unterstützt die Blitzbetriebsarten TL mit Messvorblitz, Automatik A, Manuell M und Stroboskop.

In Abhängigkeit vom Kameratyp werden zusätzliche Blitzbetriebsarten unterstützt. Diese Blitzbetriebsarten können nach einem Datenaustausch mit der Kamera im Mode-Menu ausgewählt bzw. aktiviert werden. Systembedingt wird bei einigen Kameratypen, in Abhängigkeit von der Kamerabetriebsart, nur die Blitzbetriebsart TTL unterstützen. Andere Blitzbetriebsarten (Automatik A, Manuell M usw.) setzen sich damit nicht anwahlen, bzw. nicht aktivieren!

5.1 Einstellvorgang für die Blitzbetriebsarten

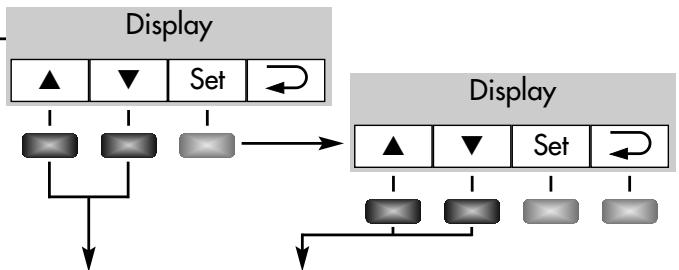

• Taste „Mode" so oft drücken, bis im Display „Mode" angezeigt wird. Folgende Betriebsarten stehen zur Auswahl:

TTL-Blitzbetrieb mit Messvorblitzsteuerung
TTLHSS TTL-Blitzbetrieb mit FP-Kurzzeitsynchronisation HSS
A Automatik-Blitzbetrieb

M Manueller Blitzbetrieb

HSS Manueller Blitzbetrieb mit FP-Kurzzeitsynchronisation HSS

Stroboskop-Blitzbetrieb

• Mit den Tasten UP und DOWN die gewüncste Blitzbetriebsart (ITL, Automatik A, Manuell M, usw.) einstehen. Die ausgewählte Blitzbetriebsart wird darauf von einem Balken hinterlegt. Die Einstellung wird sofort wirksam.
• Die Taste „Return" → drücken. Das Display schaltet auf die normale Anzeige darüber. Wenn die Taste „Return" → nicht gedrück wird, schaltet das Display nach ca. 5 s automatisch auf die normale Anzeige darüber.

Die Blitzparameter für ISO, Blende und Objektiv-Brennweite bzw.

Reflektorposition werden automatisch eingestellt, wenn die Kamera die entsprechenden Daten an das Blitzgerät überträgt.

Die Reichweitenanzeige im Display des Blitzgerätes erfolgt gemäß den von der Kamera übertragenen Blitzparametern.

Falls die Kamera einen oder mehrere Blitzparameter nicht überträgt, mussen diese von Hand am Blitzgerät eingestellt werden (siehe 6).

5.2 TTL-Blitzbetrieb mit Messvorblitz

Der TTL - Blitzbetrieb mit Messvorblitz ist eine Weiterentwicklung des Standard TTL-Blitzbetriebes analoger Kameras. Bei der Aufnahme wird vor der eigenen Belichtung ein oder mehrere fast unsichtbarere Messvorblitze vom Blitzgerät abgegeben. Das reflektierte Licht des Messvorblitzes wird von der Kamera ausgewertet. Entsprechend der Auswertung wird die nachfolgende Blitzbelichtung von der Kamera an die Aufnahmesituation angepasst (siehe Kamerabedienungsanleitung).

In Abhängigkeit vom Kameratyp erfolgen die Messvorblitze zeitlich so kurz vor dem Hauptblitz, dass diese praktisch nicht vom Hauptblitz entsprechenden werden können! Die Messvorblitze tragen nicht zur Belichtung der Aufnahme bei.

Einstellvorgang:

• Taste „Mode“ so oft drücken, bis im Display „Mode“ angezeigt wird.
• Mit den Tasten UP und DOWN die Blitzbetriebsart TL einstellen. Die ausgewählte Blitzbetriebsart wird darauf von einem Balken hinterlegt. Die Einstellung wird sofort wirksam.
• Die Taste „Return" → drücken. Das Display schaltet auf die normale Anzeige darüber. Wenn die Taste „Return" → nicht gedrück wird, schaltet das Display nach ca. 5 s automatisch auf die normale Anzeige darüber.

Bei einer korrekt belichteten Aufnahme leuchtet für ca. 3s die Belichtungskontrollanzeige „o.k." (siehe 13).

5.3 Automatischer II -Aufhellblitzbetrieb

Bei den meisten Kameratypen wird in der Programmautomatik P und den Motiv-Programmen bei Tageslicht der automatische Aufhellblitzbetrieb aktiviert (siehe Kamerabedienungsanleitung).

Mit dem Aufhellblitz konnen Sie lastiige Schatten beseitigen und bei Gegenlichtaufnahmen eine ausgewogene Belichtung zwischen Motiv und Bildhintergrund erreichen. Ein computergeustes Messystem der Kamera sorgt für die geeignete Kombination von Verschlusszeit, Arbeitsblende und Blitzleistung.

Achten Sie darauf, dass die Gegenlichtquelle nicht direkt ins Objektiv scheint. Das Messystem der Kamera wurde dadurch getäucht werden!

Eine Einstellung oder Anzeige für den automatischen TTL-Aufhellblitzbetrieb am Blitzgerät erfolgt in thisem Fall nicht.

5.4 Automatik-Blitzbetrieb

Im Automatik-Blitzbetrieb A misst der Fotosensor 10 des Blitzgerätes das vom Motiv reflektierte Licht. Der Fotosensor 10 hat einen Messwinkel von ca. 25^ und misst nur während der eigenen Lichtabgabe. Bei ausreichender Lichtmenge schaltet die Belichtungsautomatik des Blitzgerätes das Blitzlicht ab. Der Fotosensor 10 muss auf das Motiv gerichtet sein.

Am Display wird die maximale Reichweite angezeigt. Die kürzeste Aufnahmeentfernung beträgt ca. 10% der maximalen Reichweite. Das Motiv sollte sich etwa im mittleren Drittel der angezeigten Reichweite befinden, damit die Belichtungsautomatik Spielerum zum Ausgleichen hat.

Einstellvorgang:

• Taste „Mode“ so oft drücken, bis im Display „Mode“ angezeigt wird. Folgende Betriebsarten stehen zur Auswahl:
• Mit den Tasten UP und DOWN die Blitzbetriebsart A einstehen. Die ausgewählte Blitzbetriebsart wird darauf von einem Balken hinterlegt. Die Einstellung wird sofort wirksam.
• Die Taste „Return" → drücken. Das Display schaltet auf die normale Anzeige zurück. Wenn die Taste „Return" → nicht gedrück wird, schaltet das Display nach ca. 5 s automatisch auf die normale Anzeige zurück.

Bei einer korrekt belichteten Aufnahme leuchtet für ca. 3s die Belichtungskontrollanzeige „o.k." (siehe 13).

5.5 Automatik-Aufhellblitzbetrieb

Beim Automatik-Aufhellblitzbetrieb bei Tageslicht wird am Blitzgerät im Automatik-Blitzbetrieb ein Korrekturwert von ca. -1 EV ... -2 EV für die Blitzbelichtung eingestellt (siehe 6.3 und 10.5). Dadurch entsteht bei der Aufnahme ein tatsächlich wirkender abgestufter Aufhelleffekt für die Schattenpartien.

5.6 Manueller Blitzbetrieb

Im manuellen Blitzbetrieb wird vom Blitzgerät ungeregelt die volle Energie abgestraht, sofern keine Teillichtleistung eingestellt ist. Die Anpassung an die Aufnahmesituation kann z.B. durch die Blendeneinstellung an der Kamera oder durch die Auswahl einer geeigneten manuellen Teillichtleistung erfolgen.

Einstellvorgang:

• Taste „Mode“ so oft drücken, bis im Display „Mode“ angezeigt wird.
• Mit den Tasten UP und DOWN die Blitzbetriebsart M einstellen. Die ausgewählte Blitzbetriebsart wird darauf von einem Balken hinterlegt. Die Einstellung wird sofort wirksam.
• Die Taste „Return" → drücken. Das Display schaltet auf die normale Anzeige zurück. Wenn die Taste „Return" → nicht gedrück wird, schaltet das Display nach ca. 5 s automatisch auf die normale Anzeige zurück.

Teillichtleistung einstellen:

• Taste „Para" (Parameter) so oft drücken, bis im Display „P" für Teillichtleistung angezeigt wird.
• Mit den PLUS / MINUS -Tasten den gewürschten Wert (1/1 - 1/256) einstellen. Die Einstellung wird sofort wirksam.
  Die Taste "Return" → drücken. Das Display schaltet auf die normale Anzeige zurück. Wenn die Taste "Return" → nicht gedrückt wird, schaltet das Display nach ca. 5 s automatisch auf die normale Anzeige zurück.

Am Display wird die Entfernung angezeigt, bei der das Motiv korrekt belichtet wird.

Verschiedene Kameras unterstützen den manuellen Blitzbetrieb M nur in der Kamerabetriebsart Manuell!

5.7 Stroboskop-Blitzbetrieb

Der Stroboskop-Betrieb ist eine manuelle Blitzbetriebsart. Dabei können mehrere Blitzbelichtungen auf einem Bild gemacht werden. Das istalanders

interessant bei Bewegungsstudien und Effektaufnahmen.

Beim Stroboskop-Betrieb werden mehrere Blitze mit einer bestimmten Blitzfrequenz abgegeben. Die Funktion ist daher nur mit einer Teillichtleistung von max. 1/4 oder weniger realisierbar.

Für eine Stroboskop-Aufnahme kann die Blitzfrequenz (Blitze pro Sekunde) von 1 ... 50 Hz in 1 Hz Schritten und die Anzahl der Blitze von 2 ... 50 in 1er Schritten gewählt werden.

Einstellvorgang:

• Taste „Mode“ so oft drücken, bis im Display „Mode“ angezeigt wird.
• Mit den Tasten UP und DOWN die Blitzbetriebsart einstellen. Die ausgewählte Blitzbetriebsart wird darauf von einem Balken hinterlegt. Die Einstellung wird sofort wirksam.
• Die Taste „Return" → drücken. Das Display schaltet auf die normale Anzeige zurück. Wenn die Taste „Return" → nicht gedrück wird, schaltet das Display nach ca. 5 s automatisch auf die normale Anzeige zurück.

Stroboskop-Blitzanzahl (N)

Im Stroboskop-Blitzbetrieb kann die Blitzanzahl (N) pro Auslösung eingestellt werden.

Die Blitzanzahl lassst sich von 2 bis 50 in Einer-Schritten einstellen. Die maximal mögliche manuelle Teillichtleistung wird bzw. automatisch angepasst.

Stroboskop-Blitzfrequenz (f)

Im Stroboskop-Blitzbetrieb kann die Blitzfrequenz (f) eingestellt werden. Die Blitzfrequenz gibt die Anzahl der Blitze pro Sekunde an. Die Blitzfrequenz lässt sich von 1 bis 50 in Einer-Schritten einstellen. Die maximal mögliche manuelle Teillichtleistung wird bzw. automatisch angepasst.

Einstellvorgang:

• Taste „Para" (Parameter) so oft drücken, bis im Display der gewünschte Blitzparameter (N bzw. f) angezeigt wird.

• Mit den PLUS / MINUS -Tasten den gewünschten Wert einstellen. Die Einstellung wird sofort wirksam.

• Die Taste „Return" → drücken. Das Display schaltet auf die normale Anzeige zurück. Wenn die Taste „Return" → nicht gedrückt wird, schaltet das Display nach ca. 5 s automatisch auf die normale Anzeige zurück.

Die maximal mögliche Teillichtleistung stellt sich im Stroboskop-Betrieb automatisch ein. Sie ist abhängig von ISO- und Blendenwert. Sie können zur Erzielung von kurzen Blitzeuchtzeiten die Teillichtleistung manuell bis auf den Minimalwert von 1/256 einstellen.

Im Display wird die zu den eingestellen Parametern gültige Entfernung angezeigt. Durch Verändern des Blendenwertes oder der Teillichtleistung kann der angezeigte Entfernungswert an die Entfernung zum Motiv angeglichen werden.

Einstellvorgang:

• Taste „Para" (Parameter) so oft drücken, bis im Display der gewünschte Blitzparameter ( = manuelle Teillichtleistung) angezeigt wird.
• Mit den PLUS / MINUS -Tasten den gewünschten Wert einstellen. Die Einstellung wird sofort wirksam.
• Die Taste „Return" → drücken. Das Display schaltet auf die normale Anzeige zurück. Wenn die Taste „Return" → nicht gedrückt wird, schaltet das Display nach ca. 5 s automatisch auf die normale Anzeige zurück.

Der Zweitreflektor wird im Stroboskop-Blitzbetrieb nicht Unterstützung. Wenn der Zweitreflektor im Select-MENU aktiviert wurde blitzt er im Stroboskop-Blitzbetrieb nicht mit! Im Display wird bzw das Symbol für den Zweitreflektor nicht angezeigt!

6. Blitzparameter (Parameter-Menu)

Für eine korrekte Funktion des Blitzgerätes ist es erforderlich, dass verschiedene Blitzparameter wie z.B. die Zoomposition des Hauptreflektors, Blende, Lichtempfindlichkeit ISO usw. an die Einstellungen der Kamera angepasst werden.

Für die automatische Anpassung der Blitzparameter muss die Kombination aus Kamera und Blitzgerät montiert und eingeschaltet sein. Zusätzlich muss ein Datenastausch zwischen Kamera und Blitzgerätstattfinden. Dazu den Kameraauslöser kurz antippen. Im Display wird die maximale Reichweite entsprechend den eingestallenten Blitzparametern angezeigt.

6.1 Einstellvorgang für die Blitzparameter

Beim ersten Tastendruck wird zunachst die Displaybeleuchtung aktiviert. In Abhängigkeit von der eingestellen Blitzbetriebsart werden im Menü verschiedene Blitzparameter angezeigt. Bei Kameras mit digitaler Datenübertragung werden die Blitzparameter für Blende (F), Objektivbrennweite (Zoom) und Lichtempfindlichkeit (ISO) automatisch am Blitzgerät eingestellt. Die Blitzparameter für Blende (F) und Lichtempfindlichkeit (ISO) können damit nicht verändert werden.

• Taste „Para" (Parameter) so oft drücken, bis im Display der gewünschte Blitzparameter (siehe unter) angezeigt wird.

Folgende Parameter sind möglich:

TTL/TTL-HSS/A	M/M HSS	Telle 1
-	-	N	Stroboskop-Blitzanzahl
-	-	f	Stroboskop-Blitzfrequenz
-	P	P	Manuelle-Teillichtleistung
F	F	F	Blende
Zoom	Zoom	Zoom	Reflektorposition
EV	-	-	Manuelle-Blitzbelichtungskorrektur
ISO	ISO	ISO	Lichtempfindlichkeit

• Mit den PLUS / MINUS -Tasten den gewünschten Wert einstellen. Die Einstellung wird sofort wirksam.

• Die Taste „Return" → drücken. Das Display schaltet auf die normale Anzeige zurück. Wenn die Taste „Return" → nicht gedrückt wird, schaltet das Display nach ca. 5 s automatisch auf die normale Anzeige zurück.

Systembedingt wird der Blendenwert im Display des Blitzgerätes nicht angezeigt!

6.2 Hauptreflektorposition (Zoom)

Wenn keine digitale Datenübertragung zwischen Kamera und Blitzgerätstattfindet, können die Reflektorpositionen

24 mm - 28 mm - 35 mm - 50 mm - 70 mm - 85 mm - 105 mm (Kleinbildformat 24 × 36 )

manuell eingestellt werden. Im Display wird MZoom angezeigt.

Einstellvorgang:

• Taste „Para" (Parameter) so oft drücken, bis im Display „Zoom" angezeigt wird.
• Mit den PLUS / MINUS -Tasten die gewünschte Reflektorposition einstellen. Die Einstellung wird sofort wirksam.
• Die Taste „Return" → drücken. Das Display schaltet auf die normale Anzeige zurück. Wenn die Taste „Return" → nicht gedrückt wird, schaltet das Display nach ca. 5 s automatisch auf die normale Anzeige zurück.

Bei digitaler Datenübertragung zwischen Kamera und Blitzgerät werden die Hauptreflektorpositionen automatisch eingestellt. Im Display wird AZoom angezeigt.

6.3 Blitzbelichtungskorrektur (EV) (EV = Exposure Value; Blendenwert) Bei starken Kontrastunterschieden zwischen Motiv und Bildhintergrund kann eine manuelle Blitzbelichtungskorrektur (EV) erforderlich sein. Es laschen sich Korrekturwerte von -3 Blendenwerten (EV) bis +3 Blendenwerte (EV) in Drittelstufen einstehen (siehe auch 10.5).

Einstellvorgang:

• Taste „Para" (Parameter) so oft drücken, bis im Display „EV" angezeigt wird.

• Mit den PLUS / MINUS -Tasten den gewünschten EV-Wert (entspricht Korrekturwert) einstehen. Die Einstellung wird sofort wirksam.

• Die Taste „Return" → drücken. Das Display schaltet auf die normale Anzeige zurück. Wenn die Taste „Return" → nicht gedrückt wird, schaltet das Display nach ca. 5 s automatisch auf die normale Anzeige zurück.

6.4 Manuelle Teillichtleistung (P = Teillichtleistung)

Im manuellen Blitzbetrieb und Stroboskop-Betrieb lssst sich die Lichtleistung durch Einstellen einer manuellen Teillichtleistung (P) der Aufnahmesituation anpassen. Der Einstellbereich erstreckt sich im manuellen Blitzbetrieb M von P 1/1 (volle Lichtleistung) bis P1/256 in Drittel-Stufen.

Einstellvorgang:

• Taste „Para" (Parameter) so oft drücken, bis im Display „P" angezeigt wird.
• Mit den PLUS / MINUS -Tasten den gewürschten Wert (1/1 . . 1/256) einstellen. Die Einstellung wird sofort wirsam.
• Die Taste „Return" → drücken. Das Display schaltet auf die normale Anzeige zurück. Wenn die Taste „Return" → nicht gedrückt wird, schaltet das Display nach ca. 5 s automatisch auf die normale Anzeige zurück.

Im Stroboskop-Betrieb passst sich die maximal einstellbare Teillichtleistung den eingestallenblitzparametern an.
Im Stroboskop-Blitzbetrieb ist die Verringerung der manuellen Teillichtleistung nur in ganzen Stufen möglich!
Beim Zurückstellen der Blitzzahl (N) und der Blitzfrequenz (f) wird die Teillichtleistung nicht zurückgestellt.

7. Sonderfunktionen (Select-Menu)

Die Sonderfunktionen werden mit der Taste „Sel" (Select) ausgewählt. Je nach Kameratyp und eingestellter Blitzbetriebsart stehen verschiedene Sonderfunktionen zur Auswahl. Bei Kameras die bestimmte Sonderfunktionen nicht entwickeln, werden diese im Menu eventuell nicht angezeigt! Beachten Sie hierzu auch Tabelle 2!

7.1 Einstellvorgang für die Sonderfunktionen

• Taste „SEL“ so oft drücken, bis im Display „Select“ angezeigt wird.
• Mit den Tasten UP und DOWN den gewünschten Menu-Punkt bzw. die Sonderfunktion auswahlen. Der ausgewählte Menu-Punkt wird damit mit einem dunklen Balken hinterlegt.

Folgende Sonderfunktionen stehen je nach Betriebsart u. verwendeter Kamera zur Auswahl:

Tabelle 2

TTL/TTL-HSS/A	M/M HSS
		-
Beep	Beep	Beep
Remote	Remote	Remote
FB	-	-
Standby	Standby	Standby
ML	ML	ML
KEYLOCK	KEYLOCK	KEYLOCK
ZoomExt	ZoomExt	ZoomExt
ZoomSize	ZoomSize	ZoomSize
m / ft	m / ft	m / ft

• Taste „Set“ drücken und damit die Auswahl der Sonderfunktion bestätigen.
• Mit den Tasten UP und DOWN die gewünschte Einstellung vornehmen. Die Einstellung wird sofort wirksam.
• Taste „Return" so oft drücken, bis im Display die normale Anzeige erfolgt. Wenn die Taste „Return" nicht gedrückt wird, schaltet das Display nach ca. 5s automatisch auf die normale Anzeige zurück.

7.2 Beep-Funktion (Beep)

Mit der Beep-Funktion kann sich der Benutzer einige Gerätefunktionen des Blitzgerätes akustisch mitteilen setzen. Dadurch kann sich der Fotograf voll auf Motiv und Aufnahme konzentrierten und muss nicht auf zusätzliche optische Statusanzeigen achten!

Die Beep-Funktion signalisiert akustisch das Erreichen der Blitzbereitschaft, die korrekte Blitzbelichtung oder eine Fehlbedienung.

Akustische Meldung nach dem Einsatz des Blitzgerätes:

• Ein kurzes (ca. 2s) ununterbrochenes Beep-Signal nach dem Einsatzen zeigt die Blitzbereitschaft des Blitzgerätes an.

Beep-Signale nach der Aufnahme:

• Ein kurzes (ca. 2s) ununterbrochenes Beep-Signal direkt nach der Aufnahme gezigt an, dass die Aufnahme richtig belichtet wurde und die Blitzbereitschaft weiter fortbesteht. Erfolggt direkt nach der Aufnahme kein Beep-Signal, so wurde die Aufnahme unterbelichtet.
• Ein intermittierendes (- - - ) Beep-Signal direkt nach der Aufnahme, ist das Zeichen für eine korrekt belichtete Blitzlichtaufnahme. Die Blitzbereitschaft besteht aber erst nach einem folgenden (ca. 2s) Dauerton (Beep).

Beep-Signale bei den Einstellungen im Automatik-Blitzbetrieb:

• Ein kurzes Beep-Signal als Alarm erfolgt, wenn im Automatik-Blitzbetrieb die Blenden- und ISO-Einstellung zu einer Überschreitung des zulässigen Lichtregelbereiches führen wurde. Die Automatik-Blende wird automatisch auf den nachstliegenden zulässigen Wert geändert.

Beingschalteter Beep-Funktion wird im Display zusammen das Symbol angezeigt.

Einstellvorgang:

• Taste „SEL“ so oft drücken, bis im Display „Select“ angezeigt wird.

• Mit den Tasten UP und DOWN den Menu-Punkt "BEEP" auswahlen. Der ausgewählte Menu-Punkt wird bzw mit einem dunklen Balken hinterlegt.

• Taste „Set“ drücken und damit die Auswahl der Sonderfunktion bestätigen.

• Mit den Tasten UP und DOWN die gewünschte Einstellung vornehmen. Die Einstellung wird sofort wirksam.
• Taste „Return" → so oft drücken, bis im Display die normale Anzeige erfolgt. Wenn die Taste „Return" → nicht gedrückt wird, schaltet das Display nach ca. 5s automatisch auf die normale Anzeige zurück.

7.3 Blitzbelichtungsreihen (FB)

In den Blitzbetriebsarten TL und Automatik A kann eine Blitzbelichtungsreihe (Flash-Bracketing FB) durchgefuhrt werden. Eine Blitzbelichtungsreihe besteht aus drei aufeinander folgenden Blitzlichtaufnahmen mit entsprechlichen Blitzbelichtungskorrekturwerten.

Beim Einstellen einer Blitzbelichtungsreihe wird im Display FB und der Korrekturwert angezeigt. Die möglichen Korrekturwerte reichen von 1/3 bis 3 Blenden in Drittel-Blendenstufen.

Einstellvorgang:

• Taste „SEL“ so oft drücken, bis im Display „Select“ angezeigt wird.
• Mit den Tasten UP und DOWN den Menu-Punkt „FB" auswahlen. Der ausgewählte Menu-Punkt wird darauf mit einem dunklen Balken hinterlegt.
• Taste „Set“ drücken und damit die Auswahl der Sonderfunktion bestätigen.
• Mit den Tasten UP und DOWN die gewünschte Einstellung vornehmen. Die Einstellung wird sofort wirksam.
• Taste „Return" so oft drücken, bis im Display die normale Anzeige erfolgt. Wenn die Taste „Return" nicht gedrückt wird, schaltet das Display nach ca. 5s automatisch auf die normale Anzeige zurück.

Bei der Anzeige „FB 0" ist die Blitzbelichtungsreihe deaktiviert.

• Die ersten Aufnahme wird ohne Korrekturwert ausgeführrt. Im Display wird zusammen „FB1" angezeigt.
  Die zweite Aufnahme erfolgt mit Minus-Korrektur. Im Display wird zusätzlich „FB2" und der Minus-Korrekturwert (EV) angezeigt.

• Die dritte Aufnahme erfolgt mit Plus-Korrektur. Im Display wird zusätzlich „FB3" und der Plus-Korrekturwert (EV) angezeigt.

• Nach der dritten Aufnahme wird die Blitzbelichtungsreihe automatisch gelöscht. Die Anzeige „FB" im Display verlischt.

Beim Einstellen der Blitzbelichtungsreihe wird der Korrekturwert immer positiv angezeigt!

Blitzbelichtungsreihe im TTL-Blitzbetrieb

Eine Blitzbelichtungsreihe im TTL-Blitzbetrieb kann nur dann erfolgen, wenn die Kamera die Einstellung einer manuellen Blitzbelichtungskorrektur am Blitzgerät unterstützt (siehe Kamerabedienungsanleitung)! Andernfalls erfolgen die Aufnahmen ohne Korrekturwert!

Blitzbelichtungsreihe im Automatik-Blitzbetrieb A

Für eine Blitzbelichtungsreihe im Automatik-Blitzbetrieb A ist der Kameratyp unerheblich.

7.4 Extended-Zoom-Betrieb (Zoom Ext)

Beim Extended-Zoom-Betrieb wird die Brennweite des Hauptreflektors um eine Stufe gegenüber der Objektivbrennweite der Kamera reduziert. Die resultierende großflächigere Ausleuchting sorgt in Räumen für zusätzliches Streulicht (Reflexionen) und damit für eine weichere Blitzlicht-Ausleuchting.

Beispiel:

Die Objektivbrennweite an der Kamera beträgt 50 mm. Im Extended-Zoom-Betrieb steuert das Blitzgerät auf die Hauptreflektorposition 35 mm. Im Display wird weiter 50 mm angezeigt.

• Bei der Anzeige „Ext ON" ist der Extended-Zoom-Betrieb aktiviert.
• Bei der Anzeige „Ext OFF" ist der Extended-Zoom-Betrieb deaktiviert.
  Einstellvorgang:
• Taste „SEL“ so oft drücken, bis im Display „Select“ angezeigt wird.
• Mit den Tasten UP und DOWN den Menu-Punkt „ZoomExt" auswahlen.

Der ausgewählte Menu-Punkt wird darauf mit einem dunklen Balken hinterlegt.

• Taste „Set" drücken und damit die Auswahl der Sonderfunktion bestätigen.
• Mit den Tasten UP und DOWN die gewünschte Einstellung vornehmen. Die Einstellung wird sofort wirksam.
• Taste „Return" → so oft drücken, bis im Display die normale Anzeige erfolgt. Wenn die Taste „Return" → nicht gedrückt wird, schaltet das Display nach ca. 5s automatisch auf die normale Anzeige zurück.

Nach der Aktivierung des Extended-Zoom-Betriebes wird im Display darüber brennweite „EZoom" angezeigt.

Systembedingt wird der Extended-Zoom-Betrieb für Objektivbrennweiten ab 28 mm (Kleinbild-Format) unterszt.

7.5 Aufnahmeformat-Anpassung (Zoom Size)

Bei einigen Digitalk cameras kann der Leuchtwinkel des Hauptreflektors an das Chip-Format (Abmessungen des Bildaufnahmebausteines) angepasst werden.

• Bei der Anzeige „Size ON" ist die Aufnahmeformat-Anpassung aktiviert. Die Anzeige der Reflextorposition erfolgt im FourThirds - Format.
• Bei der Anzeige „Size OFF" ist die Aufnahmeformat-Anpassung deaktiviert. Die Anzeige der Reflextorposition erfolgt im Kleinbild-Format (24 x 36).

Einstellvorgang

• Taste „SEL“ so oft drücken, bis im Display „Select“ angezeigt wird.
• Mit den Tasten UP und DOWN den Menu-Punkt „ZoomSize" auswahlen. Der ausgewählte Menu-Punkt wird darauf mit einem dunklen Balken hinterlegt.
• Taste „Set" drücken und damit die Auswahl der Sonderfunktion bestätigen.
• Mit den Tasten UP und DOWN die gewünschte Einstellung vornehmen. Die Einstellung wird sofort wirksam.
• Taste „Return" → so oft drücken, bis im Display die normale Anzeige erfolgt. Wenn die Taste „Return" → nicht gedrück wird, schaltet das Display

nach ca. 5s automatisch auf die normale Anzeige zusück.

Nach der Aktivierung der Aufnahmeformat-Anpassung wird im Display darüber dennne SZoom angezeigt.

Nahere Hinweise entnehmer Sie der Kamerabedienungsanleitung.

7.6 Drahtloser Remote-Betrieb (Remote)

• Bei der Anzeige „Remote OFF" ist der drahtlose Remote-Betrieb deaktiviert.
• Bei der Anzeige „Remote Master" arbeitet das Blitzgerät als steuerndes Master-Blitzgerät auf der Kamera.
• Bei der Anzeige „Remote Slave" arbeitet das Blitzgerät entfesselt als Slave-Blitzgerät. Siehe auch Kap. 18.

Einstellvorgang:

• Taste „SEL“ so oft drücken, bis im Display „Select“ angezeigt wird.
• Mit den Tasten UP und DOWN den Menu-Punkt „Remote" auswahlen. Der ausgewählte Menu-Punkt wird damit mit einem dunklen Balken hinterlegt.
• Taste „Set“ drücken und damit die Auswahl der Sonderfunktion bestätigen.
• Mit den Tasten UP und DOWN die gewünschte Einstellung vornehmen. Die Einstellung wird sofort wirksam.
• Taste „Return" so oft drücken, bis im Display die normale Anzeige erfolgt. Wenn die Taste „Return" nicht gedrückt wird, schaltet das Display nach ca. 5s automatisch auf die normale Anzeige zurück.

7.7 m - ft Umschaltung

Die Reichweitenanzeige im Display des Blitzgerätes kann wahlweise in Meter m oder Feet ft erfolgen. Die Einstellung erfolgt im Menu-Punkt m / ft.

Einstellvorgang:

• Taste „SEL“ so oft drücken, bis im Display „Select“ angezeigt wird.

• Mit den Tasten UP und DOWN den Menu-Punkt „m/ft" auswahlen. Der ausgewählte Menu-Punkt wird damit mit einem dunklen Balken hinterlegt.

• Taste „Set“ drücken und damit die Auswahl der Sonderfunktion bestätigen.

• Mit den Tasten UP und DOWN die gewünschte Einstellung vornehmen. Die Einstellung wird sofort wirksam.

• Bei der Anzeige „m“ erfolgt die Entfernungsanzeige in Metern.

• Bei der Anzeige „ft“ erfolgt die Entfernungsanzeige in Feet.

• Taste „Return" so oft drücken, bis im Display die normale Anzeige erfolgt. Wenn die Taste „Return" nicht gedrückt wird, schaltet das Display nach ca. 5s automatisch auf die normale Anzeige zurück.

7.8 Zweitreflektor

Der Zweitreflektor ⑨ dient zur Frontalaufhelling bei indirekter Beleuchtung wenn der Hauptreflektor ⑦ seitlich oder nach oben abgeschwenkt ist (siehe 10.3). Ist die Lichtmenge des Zweitreflektors ⑨ zu groß so kann diese verringert werden.

• Einstellung „Off": Zweitreflektor ausgeschaltet.
• Einstellung „ P1/1": Zweitreflektor arbeitet mit voller Lichtleistung.
• Einstellung „ P1/2": Zweitreflektor arbeitet mit halber Lichtleistung
• Einstellung „ P1/4": Zweitreflektor arbeiten mit 1/4 Lichtleistung

Bei aktiviertem Zweitreflektor wird nach dem Speichern das Symbol im Display angezeigt.

In Abhängigkeit vom Kameratyp werden bei der Vorblitzfungtion zur Reduzierung des „Rote-Augen-Eftektes" die Vorblitze vom Zweitreflektor auch dann ausgeführrt wenn dieser nicht aktiviert ist!

Einstellvorgang:

• Taste „SEL“ so oft drücken, bis im Display „Select“ angezeigt wird.
• Mit den Tasten UP und DOWN den Menu-Punkt auswahlen. Der ausgewählte Menu-Punkt wird bzw mit einem dunklen Balken hinterlegt.
• Taste „Set“ drücken und damit die Auswahl der Sonderfunktion bestätigen.
• Mit den Tasten UP und DOWN die gewünschte Einstellung vornehmen.

Die Einstellung wird sofort wirksam.

• Taste „Return" so oft drücken, bis im Display die normale Anzeige erfolgt. Wenn die Taste „Return" nicht gedrückt wird, schaltet das Display nach ca. 5s automatisch auf die normale Anzeige zurück.

Beachten Sie auch die Hinweise in Kapitel 10.3!

7.9 Einstellicht (ML) „Modelling Light"

Beim Einstellung handelt es sich um ein Stroboskop-Blitzlicht mit hoher Frequenz. Bei einer Dauer von ca. 3 Sekunden entsteht der Eindruck eines Quasi-Dauerlichtes. Mit dem Einstellung kann die Lichtverteilung und Schattenbildung bereits vor einer Aufnahme beurteilt werden.

• Bei der Anzeige „ML ON" ist das Einstellicht aktiviert.
• Bei der Anzeige „ML OFF" ist das Einstellicht deaktiviert.

Einstellvorgang:

• Taste „SEL“ so oft drücken, bis im Display „Select“ angezeigt wird.
• Mit den Tasten UP und DOWN den Menu-Punkt „ML" auswahlen. Der ausgewählte Menu-Punkt wird darauf mit einem dunklen Balken hinterlegt.
• Taste „Set“ drücken und damit die Auswahl der Sonderfunktion bestätgien.
• Mit den Tasten UP und DOWN die gewünschte Einstellung vornehmen. Die Einstellung wird sofort wirksam.
• Taste „Return" → so oft drücken, bis im Display die normale Anzeige erfolgt. Wenn die Taste „Return" → nicht gedrückt wird, schaltet das Display nach ca. 5s automatisch auf die normale Anzeige zurück.

Nach der Aktivierung der Einstellung-Funktion wird über der Blitzbereitschaftsanzeige 16 bzw. dem Handauslöser 16 das Symbol 4 angezeigt. Beim Betätigten des Handauslösers 16 wird das Einstellung ausgelost.

Im drahtlosen Remote-System wird die Funktion des Einstellichtes nicht Unterstützung. Der Zweitreflektor ⑨ wird von der Einstellicht-Funktion nicht Unterstützung!

7.10 Automatische Geräteabschaltung (Standby)

Werkssiteit ist das Blitzgerät so eingestellt, dass es ca. 10 Minuten -

• nach dem Einsatz,
• nach dem Auslösen eines Blitzes,
• nach dem Antippen des Kameraauslosers,
• nach dem Ausschalten des Kamerabelichtungsmesssystems...

... in den Standby-Betrieb schaltet (Auto-OFF) um Energie zu sparen und die Stromquellen vor unbeabsichtigtem Entladen zu schützen. Die Blitzbereitschaftsanzeige ⑱ und die Anzeigen auf dem LC-Display verlösen.

Die zuletzt benutzte Betriebseinstellung bleibt nach der automatischen Abschaltung erhalten, und stehen nach dem Einsatzen dazu wieder zur Verfügung. Das Blitzgerät wird durch Drücken einer beliebigen Taste bzw. durch Antippen des Kameraauslöpers während eingeschaltet (Wake-Up-Funktion).

Wenn das Blitzgerät längerere Zeit nicht benötigt wird, sollte das Gerät grundsätzlich immer mit dem Hauptschalter ⑤ ausgeschaltet werden!

Bei eingeschalteter automatischer Geräteabschaltung wird im Display das Symbol angezeigt. Das Blitzgerät schaltet dann, wenn es nicht benutzt wird, nach einer bzw. nach zehn Minuten in den Strom sparenden Standby-Zustand. Zum Wiedereinschalten eine beliebige Taste drücken, bzw. den Kameraauslöser antippen (Wake-Up-Funktion).

Einstellvorgang:

• Taste „SEL“ so oft drücken, bis im Display „Select“ angezeigt wird.
• Mit den Tasten UP und DOWN den Menu-Punkt „Standby" auswahlen. Der ausgewählte Menu-Punkt wird bzw. mit einem dunklen Balken hinterlegt.
• Taste „Set“ drücken und damit die Auswahl der Sonderfunktion bestätigen.
• Mit den Tasten UP und DOWN die gewünschte Einstellung vornehmen. Die Einstellung wird sofort wirksam.
• Taste „Return" so oft drücken, bis im Display die normale Anzeige erfolgt.

Wenn die Taste „Return" nicht gedrückt wird, schaltet das Display nach ca. 5s automatisch auf die normale Anzeige zurück.

• Bei der Anzeige „Standby 10min" erfolgt die automatische Geräteabschaltung nach 10 Minuten.
• Bei der Anzeige „Standby 1min" erfolgt die automatische Geräteabschaltung nach 1 Minute.
• Bei der Anzeige „Standby OFF" ist die automatische Geräteabschaltung deaktiviert.

7.11 Tastatur-Verriegelung (KEYLOCK)

Mit der Funktion zur Tastatur-Verriegelung (KEYLOCK)leen sich die Taten des Blitzgerätes gegen unbeabsichtigte Verstellung verriegeln. Bei aktivierter Tastatur-Verriegelung wird im Display über drei Taten das Symbol O-m angezeigt.

Aktivierung der Tastatur-Verriegelung:

• Taste „SEL“ so oft drücken, bis im Display „Select“ angezeigt wird.
• Mit den Tasten UP und DOWN den Menu-Punkt „KEYLOCK" auswahlen. Der ausgewählte Menu-Punkt wird damit mit einem dunklen Balken hinterlegt.
• Taste „Set“ drücken und damit die Auswahl der Sonderfunktion bestätigten.
• Mit den Tasten UP und DOWN die gewünschte Einstellung vornehmen.
• Bei der Anzeige „KEYLOCK YES?“ wird die Tastaturverriegelung aktiviert.
• Bei der Anzeige „KEYLOCK NO?“ wird die Tastaturverriegelung deaktiviert.
• Taste „Set“ drücken und damit die Auswahl Bestätigen

Aufheben der Tastaturverriegelung

Beim Betätigen einer Taste entscheid im Display die Anzeige „UNLOCK? Press these keys". Als Hinweis, dass die Tastatur verriegelt ist, entscheid das Symbol O. Zum Aufheiten der Tastaturverregelung die beiden mittleren Taten für ca. 3 Sekunden drücken. Das Display schaltet auf die normale Anzeige darüber, wenn die Tastatur-Verregelung ausgeschalte ist.

8. Motor-Zoom-Reflektor

Die Anpassung der Zoomposition des Hauptreflektors kann für Objektivbrennweiten ab 24 mm (Kleinbildformat 24 x 36) erfolgen. Für Objektive mit Brennweiten ab 18 mm kann die integrierte Weitwinkelstreucheibe ② vor den Hauptreflektor ⑦ geklappt werden.

Es stehen folgende ZOOMpositionen zur Verfugung:

24 - 28 - 35 - 50 - 70 - 85 - 105 (Brennweite in mm)

(entspruchend Kleinbild-Format 24 × 36 )

Bei Verwendung der Weitwinkelstreutsche ② wird der Hauptreflektor ⑦ automatisch in die Position 24 mm gesteuert! Im Display wird wegen der Weitwinkel-Streutsche 18 mm angezeigt (siehe 9).

Automatische Zoom-Anpassung

Dabei passt sich die Zoomposition des Hauptreflektors ⑦ automatisch der Objektivbrennweite an. Im Display des Blitzgerätes wird „AZoom" und die Reflektorposition angezeigt.

Manuelle Verstellung der ZOOMposition bei A-Zoom

Die Zoomposition des Haupteflektors ⑦ kann auch beim Betrieb des Blitzgerätes mit einer Kamera, die Daten übertragt, verändert werden, um z.B. bestimmte Beleuchungseffekte zu erzielen (z.B. hot-spot usw.). Siehe auch 6.2.

Nach dem Speichern wird „MZoom" im Display angezeigt.

Rückstellung auf A-Zoom-Betrieb

• Kameraauslöser antippen damit ein Datenautausch zwischen Blitzgerät und Kamera staatfindet.
  Die Zoomposition so oft verändern, bis im Display „AZoom" angezeigt wird.

9. Weitwinkelstreuschibe

Mit der Weitwinkelstreucheibe ② konnen Brennweiten ab 18 mm ausgeleucht werden (Kleinbild-Format).

Weitwinkelstreuschibe ② aus dem Hauptreflektor ⑦ nach vorne bis zum Anschlag hersausziehen und losklassen. Die Weitwinkelstreuschibe klappt automatisch nach unter.

Der Hauptreflektor wird automatisch in die erforderliche Position gesteuert. Am Display werden die Enternungssangaben und der Zoomwert auf 18 (mm) korrigiert. Zum Einschieben die Weitwinkelscheibe ② um 90^ nach oben klappen und vollständig einschieben.

10. Blitztechniken

10.1 Indirektes Blitzen

Durch indirektes Blitzen wird das Motiv weicher ausgeleucht und die ausgeprügte Schattenbildung verringgert. Zusätzlich wird der physikalisch bedingte Lichtabfall vom Vordergrund zum Hintergrund vermindert.

Für indirectes Blitzen ist der Hauptreflektor ⑦ des Blitzgerätes horizontal und vertikal schwenkbar. Zur Vermeidung von Farbstichen in den Aufnahmen sollte die Reflexfläche farbneutral bzw. weiß sein. Für eine Frontalaufhellung kann der Zweitreflektor ⑨ im Select-Menu zusammen aktiviert werden (siehe 7.8).

Beim vertikalen Schwenken des Hauptreflektors ist darauf zu achten, dass um einen genügdigen Winkel geschwenkt wird, damit kein direktes Licht vom Reflektor auf das Motiv fallen kann. Deshalb mindestens bis zur 60^ Rastposition schwenken.

Bei geschwenktem Hauptreflektor erfolgt keine Reichweitenanzeige im Display.

10.2 Indirektes Blitzen mit Reflektorkarte

Durch indirektes Blitzen mit der integrierten Reflektorkarte ① können bei Personen Spitzlicher in den Augen erzeugt werden:

• Den Reflektorkopf um 90^ nach oben schwenken.
• Die Reflektorkarte ① zusammen mit der Weitwinkelstreuschibe ② oben aus dem Reflektorkopf nach vorne herausziehen.
• Die Reflektorkarte ① halten und die Weitwinkelstreuschibe ② in den Reflektorkopf einschieben.

10.3 Indirektes Blitzen mit Zweitreflektor

Bei geschwenktem Hauptreflektor ⑦ kann für eine Frontalaufhellung des Motivs der Zweitreflektor ⑨ im Select-MENU zusätzlich aktiviert werden (siehe 7.8).

Der Einsatz des Zweitreflektors ⑨ ist grundsätzlich nur bei indirektem Blitzen mit geschwenktem Hauptreflektor ⑦ sinnvoll und möglich. Wenn der Hauptreflektor nicht geschwenkt ist wird der Zweitreflektor bei der Aufnahme nicht ausgelost.

Ist die Lichtmenge des Zweitreflektors zu groß, so kann diese im Select-Menü verrin-gert werden (siehe 7.8).

Der Zweitreflektor wird von den Blitzbetriebsarten Stroboskop, Einstellicht ML und Remote nicht Unterstützung! Der Zweitreflektor blitzt nicht, wenn der Hauptreflektor in der Normalposition ist oder nach unten geschwenkt wird. Bei aktiviertem Zweitreflektor blitzt dieser in den genannten Betriebsarten nicht mit!

10.4 Nahaufnahmen / Makroaufnahmen

Im Nahbereich und bei Makroaufnahmen kann es durch den Parallaxfehler zwischen Blitzgerät und Objektiv am unteren Bildrand zu Abschattungenkommen. Um dies auszugleichen, kann der Hauptreflektor um einen Winkel von -7^ nach unten geschwenkt werden. Dazu den Entriebelungsknopf ⑬ des Reflektors drücken und den Reflektor nach unteren schwenken.

Ist der Hauptreflektor nach unten geschwenkt, so wird im Display als Hinweis davon „TILT" angezeigt.

Bei Aufnahmen im Nährbereich ist zu beachten, dass bestimmte Mindestbeuchtungsabstände eingehalten werden müssen, um eine Überbelichtung zu vermeiden.

Der Mindestbeleuchtungsabstand beträgt ca. 10 % der im LC-Display angezeigten Reichweite. Achten Sie daraufuf, dass bei Nahaufnahmen das Blitzlicht nicht durch das Objektiv abgeschafftet wird!

10.5 Manuelle Blitzbelichtungskorrekturen

Die Blitzbelichtungsautomatik des Blitzgerätes und der meisten Kameras ist auf einen Reflexionsgrad von 25% (durchschnittlicher Reflexionsgrad von Blitzmotiven) abgestimmt. Ein dunkler Hintergrund, der viel Licht absorbiert oder ein heller Hintergrund, der stark reflektiert (z.B. Gegenlichtaufnahmen), konnen zu Über- bzw. Unterbelichtung des Motifs führen.

Um den oben genommen Effekt zu kompensieren, kann die Blitzbelichtung manuell mit einem Korrekturwert der Aufnahme angepasst werden. Die Höhe des Korrekturwertes ist vom Kontrast zwischen Motiv und Bildhintergrund abhängig!

Am Blitzgerät können im TTL- und Automatik-Blitzbetrieb manuelle Korrekturwerte für die Blitzbelichtung von -3 EV (Blendenwerte) bis +3 EV (Blendenwerte) in Drittel-Stufen eingestellt werden.

Viele Kameras haben ein Einstellelement für die Belichtungskorrekturen, welche auch bei TTL-Blitzbetrieb verwendbar ist. Beachten Sie die Angaben in der Bedienungsanleitung von Kamera.

Dunkles Motiv vor hellem Hintergrund:

Positiver Korrekturwert (etwa +1 bis +2 Blendenwerte EV).

Helles Motiv vor dunklem Hintergrund:

Negativer Korrekturwert (etwa -1 bis -2 Blendenwerte EV).

Beim Einstellen eines Korrekturwertes kann sich die Reichweitenanzeige im Display des Blitzgerätes ändern und dem Korrekturwert angepasst werden (abhängig von Kameratyp). Einstellung siehe 6.4.

Eine manuelle Blitzbelichtungskorrektur im TTL-Blitzbetrieb kann nur dann erfolgen, wenn die Kamera diese Funktion unterstützt (siehe

Bedienungsanleitung von Kamera)! Wenn die Kamera diese Funktion nicht Unterstützung bleibt der eingestellte Korrekturwert unwirksam. Bei verschieden Kameratypen, z.B. Kompakt-Kameras, muss der manuelle Blitzbelichtungskorrekturwert an der Kamera eingestellt werden. Im Display des Blitzgerätes wird dann kein Korrekturwert angezeigt.

11. Blitzbereitschaftsanzeige

Bei aufgeladenem Blitzkondensator leucht am Blitzgerät die Blitzbereitschafts-anzeige auf und zeigt damit die Blitzbereitschaft an. Das bedeutet, dass für die nachste Aufnahme Blitzlicht verwendet werden kann. Die Blitzbereitschaft wird auch an die Kamera übertragen und sorgt im Kamerasucher für eine entsprechende Anzeige.

Wird eine Aufnahme gemacht, bevor im Kamerasucher die Anzeige für die Blitzbereitschaft erscheint, so wird das Blitzgerät nicht ausgelöst und die Aufnahme unter Umständen falsch belichtet, falls die Kamera bereits auf die Blitz-synchronzeit (siehe 12) umgeschaltet hat.

Der im Blitzgerät integrierte Mehrzonen-AF-Meßblitz ① kann von AF-Kameras nur bei angezeigter Blitzbereitschaft aktiviert werden (siehe 17)!

12. Automatische Blitzsynchronzeitsteuerung

Je nach Kameratyp und Kamerabetriebsart wird bei Erreichen der Blitzbereitschaft die Verschlusszeit auf die Blitzsynchronzeit umgeschaltet (siehe Kamerabedienungsanleitung).

Kürzere Verschlusszeiten als die Blitzsynchronzeit können nicht eingestellt werden, bzw. werden auf die Blitzsynchronzeit umgeschaltet. Verschiedene Kamas verfügen über einen Synchronzeitbereich, z.B. 1/30s bis 1/125s (siehe Kamerabedienungsanleitung). Welche Synchronzeit die Kamera einsteuert, ist dann von der Kamerabetriebsart, vom Umgebungslicht und der verwendeten Objektivbrennweite abhängig.

Längere Verschlusszeiten als die Blitzzynchronkeit können je nach Kamerabetriebssart und gewähler Blitzzynchronisation (siehe auch

Kamerabedienungsanleitung und 15) verwendet werden.

Bei Kameras mit Zentralverschluss (siehe Kamerabedienungsanleitung) und bei FP-Kurzzeitsynchronisation HSS (siehe 15.4) erfolgt keine automatische Blitzzynchronzeitsteuerung. Dadurch kann mit allen Verschlusszeiten geblitzt werden. Sollten Sie die volle Lichtleistung des Blitzgerätes bereits genütigen, so sollenn Sie keine kürzeren Verschlusszeiten als 1/125s wahren.

13. Belichtungskontrollanzeige

Die Belichtungskontrollanzeige „o.k.” (14) leuchtet nur, wenn die Aufnahme im TTL- bzw. Automatik-Blitzbetrieb richtig belichtet wurde!

Erfolggt keine Belichtungskontrollanzeige „o.k.” (14) nach der Aufnahme, so wurde die Aufnahme unterbelichtet und Sie müssen die nachst kleinere Blendenzahl einstellen (z.B. anstatt Blende 11 die Blende 8) oder die Entfernung zum Motiv bzw. zur Reflexfläche (z.B. beim indirekten Blitzen) verkleinern und die Aufnahme wiederholen. Beachten Sie die Reichweitenanzeige im Display des Blitzgerätes (siehe 14).

14. Reichweitenanzeige

Im Display des Blitzgerätes wird der Wert für die maximale Reichweite des Blitzlichtes angezeigt. Der angezeigte Wert bezieht sich auf einen Reflexionsgrad von 25% des Motifs, was für die meisten Aufnahmesituationen zutriftt. Starke Abweichungen des Reflexionsgrades, z.B. bei sehr stark oder sehr schwach reflektierenden Motiven können die Reichweite beeinflussen.

Im TTL- und Automatik-Blitzbetrieb sollens sich das Motiv im mittleren Drittel des angezeigten Wertes befinden. Damit wird der Belichtungsautomatik genugend Spielraum zum Ausgleich gegeben. Der Mindestabstand zum Motiv solle 10% des angezeigten Wertes nicht unterschreiben um Überbelichtungen zu vermeiden! Die Anpassung an die jeweilige Aufnahmesituation kann z.B. durch Andern des Blendenwertes erreicht werden.

Im manuellen Blitzbetrieb M wird die Entfernung zum Motiv angezeigt, die für eine korrekte Blitzbelichtigung einzuhalten ist. Die Anpassung an die jeweilige Aufnahmesituation kann z.B. durch Ändern der Objektivblende und durch Wahl zwischen voller Lichtleistung und einer Teillichtleistung „P" erreicht werden.

Die Reichweite kann wahlweise in Meter (m) oder Feet (ft) erfolgen (siehe 7.7). Bei geschwenktem Hauptreflektor und im Remote-Betrieb erfolgt keine Reichweitenanzeige!

Automatische Anpassung der Reichweitenanzeige

Die Kameras übertragen die Blitzparameter (z.B.fur Lichtempfindlichkeit ISO, Objektivbrennweite, Blende und Belichtungskorrektur) an das Blitzgerät. Das Blitzgerät passt dadurch seine Einstellungen automatisch an. Aus den Blitzparametern und der Leitzahl wird die maximale Reichweite berechnet und im Display angezeigt.

Dazu muss zwischen Kamera und Blitzgerät ein Datenautauschstattfinden, z.B. durch Antippen des Kameraauslosers!

15. Blitzz synchronisation

15.1 Normalsynchronisation

Bei der Normalsynchronisation wird das Blitzgerät zum Beginn der Verschlusszeit ausgelöst (Synchronisation auf den 1. Verschlussvorhang). Die Normal-synchronisation ist der Standardbetrieb und wird von allen Kameras ausgeführlt. Sie ist für die meisten Blitzaufnahmen geeignet. Die Kamera wird abhängig von ihrer Betriebsart auf die Blitzsynchronzeit umgeschaltet. Üblich sind Zeiten zwischen 1/30 s und 1/125 s (siehe Kamerabedienungsanleitung). Am Blitzgerät erfolgt keine Einstellung bzw. Anzeige für diesen Betrieb.

15.2 Synchronisation auf den 2.Verschlussvorhang

Einige Kameras bieten die Möglichkeit zur Synchronisation auf den 2.Verschlussvorhang (REAR,2nd curtain SLOW2). Dabei wird das Blitzgerät erst zum Ende der Verschlusszeit ausgelöst. Dies ist vor allem bei Belichtungen mit

langen Verschlusszeiten (> 1/30s) und bewegten Motiven mit eigener Lichtquelle von Vorteil, weil bewegte Lichtquellen dann einen Lichtschweif hinter sich herziehen, anstatt ihn - wie beim Synchronisieren auf den 1.Verschlussvorhang - vor sich aufzubauen. Dadurch wird bei bewegten Lichtquellen eine „naturlichere" Wiedergabe der Aufnahmesituation bewirkt! In Abhängigkeit der Betriebsart steuert die Kamera langere Verschlusszeiten als die Blitzsynchronzeit ein.

Die Synchronisation auf den 2.Verschlussvorhang wird an der Kamera eingestellt (siehe Kamerabedienungsanleitung)!

Verwenden Sie bei langen Verschlusszeiten ein Stativ um verwackelte Aufnahmen zu vermeiden!

15.3 Langzeitsynchronisation (SLOW)

Verschiedene Kamerasieten in bestimmten Betriebsarten die Möglichkeit zum Blitzbetrieb mit Langzeitsynchronisation SLOW. Diese Betriebsart bieter die Möglichkeit, bei geringer Umgebungshelligkeit den Bildhintergrund stärker zur Geltung zu bringen. Erreicht wird dies durch Kameraverschlusszeiten, die dem Umgebungslicht angepasst sind. Dabei werden von der Kamera automatisch Verschlusszeiten, die länger als die Blitzzonsynchronzeit sind, eingesteuert. Bei verschiedenen Kameras wird die Langzeit-synchronisation in bestimmten Kameraprogrammen (z.B. Nachtaufnahme-Programm usw.) automatisch aktiviert (siehe Kamerabedienungsanleitung). Am Blitzgerät erfolgt kei ne Einstellung bzw. Anzeige für diesen Betrieb.

Verwenden Sie bei langen Verschlusszeiten ein Stativ, um verwackelte Aufnahmen zu vermeiden!

15.4 FP-Kurzweitsynchronisation HSS

Verschiedene Kameras mit Schlitzverschluss Unterstützung die FP-Kurzzeitsynchronisation HSS (siehe Kamerabedienungsanleitung). Mit dieser Blitzbetriebsart ist es möglich, auch bei kürzeren Verschlusszeiten als der Blitzsynchronzeit ein Blitzgerät einzusetzen. Interessant ist diese Betriebsart z.B. bei Portrait-Aufnahmen in sehr hellem Umgebungslicht, wenn durch eine welt geöffnete Blende (z.B. F 2,0) die Scharfentiefe begrenzt werden soll! Das Blitzgerät unterstützt die FP-Kurzzeitsynchronisation in den Blitzbetriebsarten TTL

(TTLHSS)undM(MHSS).

Physikalisch bedingt, wird jedoch durch die FP-Kurzzeitsynchronisation HSS die Leitzahl, und damit auch die Reichweite des Blitzgerätes zum Teil erheblich eingeschrankt! Beachten Sie davon die Reichweitenanzeige am LC-Display des Blitzgerätes! Die FP-Kurzzeitsynchronisation HSS wird automatisch ausgeführrt, wenn an der Kamera manuell oder automatisch durch das Blichtungsprogramm eine kürzere Verschlusszeit als die Blitzsynchronzeit eingestellt ist.

Beachten Sie, dass die Leitzahl des Blitzgerätes bei der FP-Kurzzeitsynchronisation HSS zusätzlich von der Verschlusszeit abhängig ist. Je kürzer die Verschlusszeitesto geringer die Leitzahl! Die Einstellung erfolgt im Mode-Menu (siehe 5.1).

16. Vorblitzfunktion gegen „Rote-Augen-Effekt"

Der „Rote-Augen-Effekt" tritt auf, wenn die zu fotografierende Person mehr oder weniger voll in die Kamerablick, die Umgebung dunkel ist und das Blitzgerät sich nah an der Kamera befindet. Das Blitzgerät hellt bzw. durch die Pupille den Augenhintergrund auf.

Einige Kameratypen verfügen über eine Vorblitzfunktion gegen den „Rote-Augen-Effekt". Dabei führten ein oder mehrere Vorblitze dazu, dass sich die Pupillen der Personen weiter schlieben und damit den Effekt der roten Augen verringern.

Bei einigen Kamas understands die Vorblitzfunktion nur das kameraterne Blitzgerat bzw. einen Scheinwerfer im Kameragehause. Die Einstellung der Vorblitzfunktion erfolgt an der Kamera (siehe Kamerabedienungsanleitung)! Bei Verwendung der Vorblitzfunktion ist die Synchronisation auf den 2.Verschlussvorhang (REAR/2nd curtain, SLOW2) nicht möglich!

17. Mehrzonen-AF-Meßblitz

Sobald die Umlichtverhältnisse für eine automatische Fokussierung nicht mehr ausreichen, wird von der Kamera der Mehrzonen-AF-Meßblitz ⑪ im Blitzgerät aktiviert. Dabei wird ein Streifenmuster auf das Motiv projiziert auf das die Kamera scharf stellen kann. Die Reichweite beträgt je nach aktiviertem AF-Sensor der Kamera ca. 6m ... 9m (bei Standardobjektiv 1,7/50 mm). Die maxi-male Reichweite wird mit demzentralen AF-Sensor der Kamera erreicht. Wegen der Parallax zwischen Objektiv und AF-Meßblitz im Blitzgerät beträgt die Naheinstellgrenze mit AF-Meßblitz ca. 0,7m bis 1m.

Damit der Mehrzonen-AF-Meßblitz von der Kamera aktiviert werden kann, muss an der Kamera die Autofokus-Betriebsart „Single-AF (S)“ eingestellt sein und das Blitzgerät muss Blitzbereitschaft anzeigen. Einige Kameratypen unterstützen nur den kamerainternen AF-Meßblitz. Der Mehrzonen-AF-Meßblitz des Blitzgerätes wird dann nicht aktiviert (z.B. Kompaktkameras; siehe Kamerabedienungsanleitung)!

Zoomobjektive mit geringer Anfangsblendenöffnung schranken die Reichweite des Mehrzonen-AF-Meßblitz zum Teil erheblich ein!

Verschiedene Kameratypen unterstützenn nur mit demzentralen AF-Sensor der Kamera den AF-Meßblitz im Blitzgerät. Wird ein dezentraler AF-Sensor gewählt, so wird der AF-Meßblitz im Blitzgerät nicht aktiviert!

18. Drahtloser Remote-Betrieb

Das Remote-System besteht aus einem Master-Blitzgerät auf der Kamera und einem oder mehreren Slave-Blitzgeräten. Das - bzw. die Slave-Blitzgeräte werden vom Zweitreflektor des Master-Blitzgerätes drahtlos ferngesteuert. Das Licht des Zweitreflektorsträgt darauf nichts zur Belichtung der Aufnahme bei.

Das Slave-Blitzgerät wird einer von zwei möglichen Gruppen (A oder B) zugeordnet (siehe Bild auf Umschlagseite). Dabei kann jeder Gruppe wiederum aus einem oder mehreren Slave-Blitzgeräten bestehen.

Das gesamte Remote-System kann entweder mit der Betriebsart TTL oder M betrieben werden.

Eine Änderung der Blitzbetriebsart muss am Master in der Slave-Gruppe A vorgenommen werden. Die in der Slave-Gruppe A vorgenommene Änderung gilt dann fur das ganze System, also auch fur die Slave-Gruppe B und am Master M.

Damit sich mehrere Remote-Systeme im gleichen Raum nicht gegenseitig stären stehen vier unabhängige Remote-Kanäle zur Verfügung. Master- und SlaveBlitzgeräte die zum gleichen Remote-System gehören müssen auf den gleichen Remote-Kanal eingestellt werden. Die Slave-Blitzgeräte müssen mit dem integrierten Sensor für Remote-Betrieb ③ das Licht des Master-Blitzgerätes empfängen können.

Der Remote-Blitzbetrieb besteht auch die Synchronisation auf den 2.Verschlussvorhang. Im Remote-Blitzbetrieb erfolgt keine Reichweitenanzeige am Display des Blitzgerätes.

18.1 Einstellen und Ausschalten des Remote-Betriebes

• Taste „SEL“ so oft drücken, bis im Display „Select“ angezeigt wird.
• Mit den Tasten UP und DOWN den Menu-Punkt „Remote" auswahlen. Der ausgewählte Menu-Punkt wird darauf mit einem dunklen Balken hinterlegt.
• Taste „Set“ drücken und damit die Auswahl von „Remote“ bestätigen.
• Mit den Tasten UP und DOWN , "Remote Master" für den Master-Betrieb , "Remote Slave" für den Slave-Betrieb bzw. "Remote OFF" zum Deaktivieren des Remote-Betriebes einstellen. Die Einstellung wird sofort wirksam.
• Taste „Return" → so oft drücken, bis im Display die normale Anzeige erfolgt. Wenn die Taste „Return" → nicht gedrückt wird, schaltet das Display nach ca. 5s automatisch auf die normale Anzeige darüber.

18.2 Einstellungen am Master-Blitzgerät

Die Slave-Gruppen A ist immer aktiviert. Sie kann nicht deaktiviert werden! Das Master-Blitzgerät M und die Slave-Gruppe B konnen aktiviert oder deaktiviert werden! Bei deaktiviertem Master-Blitzgerät übernimmt das Blitzlicht des Master-Blitzgerätes nur noch die steuernde Funktion undträgt nicht zur Belichtung der Aufnahme bei!

Mit der Taste „Para" können nacheinander die Einstellungen für das Masterblitzgerät M und die Slave-Blitzgeräte der Gruppen A und B aufgerufen werden.

TTL-Remote

Einstellvorgang für Slave-Gruppe A

• Taste „Para" so oft drücken bis im Display A (für Slave-Gruppe A) angezeigt wird.
• Während A angezeigt wird, die Taste „Mode“ so oft drücken bis kein A die Anzeige TTL (= TTL-Remote) erfolgt.
• Während der Anzeige A TTL kann mit den Tasten (-) und (+) eine Blitzbelichtungskorrektur von -3 Blendenstufen (EV) bis +3 Blendenstufen (EV) in Drittelstufen für die Slave-Blitzgeräte der Gruppe A eingestellt werden.
• Mit der Taste „Return" → die Einstellung speichern. Wenn die Taste „Return" → nicht gedrückt wird, werden die Einstellungen nach ca. 5s automatisch gespeichert.

Einstellvorgang für Slave-Gruppe B

• Taste „Para" so oft drücken bis im Display B TTL (für Slave-Gruppe B) angezeigt wird.
• Während der Anzeige B TTL kann mit den Tasten (-) und (+) eine Blitzbelichtungskorrektur von -3 Blendenstufen (EV) bis +3 Blendenstufen (EV) in Drittelstufen für die Slave-Blitzgeräte der Gruppe B eingestellt werden.

• Mit der Taste „Return" → die Einstellung speichern. Wenn die Taste „Return" → nicht gedrückt wird, werden die Einstellungen nach ca. 5s automatisch gespeichert.

• Zum Deaktivieren der Slave-Gruppe B die Taste „Mode" so oft drücken bis im Display nur B angezeigt wird.

• Mit der Taste „Return" die Einstellung speichern. Wenn die Taste „Return" nicht gedrückt wird, werden die Einstellungen nach ca. 5s automatisch gespeichert.

Einstellvorgang für Remote-Kanal

• Taste „Para“ so oft drücken bis im Display „Ch“ angezeigt wird.
• Mit den Tasten (+) und (-) den Remote-Kanal einstellen.
• Mit der Taste „Return" → die Einstellung speichern. Wenn die Taste „Return" → nicht gedrück wird, werden die Einstellungen nach ca. 5s automatisch gespeichert.

Einstellvorgang für Zoom-Position des Reflektors

• Taste „Para“ so oft drücken bis im Display das „Zoom“ angezeigt wird.
• Mit den Tasten (+) und (-) die Zoom-Position einstellen.
• Mit der Taste „Return" die Einstellung speichern. Wenn die Taste „Return" nicht gedrückt wird, werden die Einstellungen nach ca. 5s automatisch gespeichert.

Einstellvorgang für Master-Blitzgerät

• Taste „Para" so oft drücken bis im Display M bzw. M TTL (für Master-Blitzgerät) angezeigt wird.
• Zum Aktivieren des Master-Blitzgerätes die Taste „Mode" so oft drücken bis im Display M TTL angezeigt wird. Während der Anzeige M TTL kann mit den Tasten (-) und (+) eine Blitzbelichtungskorrektur von -3 Blendenstufen (EV) bis +3 Blendenstufen (EV) in Drittelstufen für das Master-Blitzgerät eingestellt werden.
• Zum Deaktivieren des Master-Blitzgerätes die Taste „Mode“ so oft drücken bis im Display nur M angezeigt wird.
• Mit der Taste „Return" → die Einstellung speichern. Wenn die Taste „Return" → nicht gedrückt wird, werden die Einstellungen nach ca. 5s automatisch gespeichert.

Manuell-Remote

Einstellvorgang für Slave-Gruppe A

• Taste „Para“ so oft drücken bis im Display A (für Slave-Gruppe A) angezeigt wird.
• Während A angezeigt wird, die Taste „Mode" so oft drücken bis kein A die Anzeige M (= Manuell-Remote) erfolgt.
• Während der Anzeige A M kann mit den Tasten (-) und (+) eine Teillichtleistung von 1/1 bis 1/128 für die Slave-Blitzgeräte der Gruppe A eingestellt werden.

Einstellvorgang für Slave-Gruppe B

• Taste „Para" so oft drücken bis im Display B M (für Slave-Gruppe B) angezeigt wird.
• Während der Anzeige B M kann mit den Tasten (-) und (+) eine Teillichtleistung von 1/1 bis 1/128 für die Slave-Blitzgeräte der Gruppe B eingestellt werden.
• Zum Deaktivieren der Slave-Gruppe B die Taste „Mode" so oft drücken bis im Display nur B angezeigt wird.

Einstellvorgang für Remote-Kanal

• Taste „Para“ so oft drücken bis im Display „Ch“ angezeigt wird.
• Mit den Tasten (+) und (-) den Remote-Kanal einstellen.

Einstellvorgang für Zoom-Position des Reflektors

• Taste „Para“ so oft drücken bis im Display „Zoom“ angezeigt wird.
• Mit den Tasten (+) und (-) die Zoom-Position einstellen.

Einstellvorgang für Master-Blitzgerät

• Taste „Para“ so oft drücken bis im Display M bzw. M TTL (für Master-Blitzgerät) angezeigt wird.
• Zum Aktivieren des Master-Blitzgerätes die Taste „Mode“ so oft drücken bis im Display M M angezeigt wird. Während der Anzeige M kann mit den Tasten

(-) und (+) eine Teillichtleistung von 1/1 bis 1/128 für das Master-Blitzgerät eingestellt werden.

• Zum Deaktivieren des Master-Blitzgerätes die Taste „Mode“ so oft drücken bis im Display nur M angezeigt wird.

18.3 Einstellung am Slave-Blitzgerät

• Mit der Taste „Para" nacheinander die Einstellungen für die Auswahr der Slave-Gruppe „Group", den Remote-Kanal „Channel" und die Reflektorposition „Zoom" anwahlen. Die Einstellung der gewünschten Slave-Gruppe bzw. des Remote-Kanals und der Zoom-Position des Reflektors erfolgt darauf mit den Tasten (-) und (+).

Das Slave-Blitzgerät muss auf den gleichen Remote-Kanal wie das Master-Blitzgerät eingestellt werden! Die Slave-Blitzbetriebsart (TTL-Remote bzw. Manuell-Remote) kann am Slave-Blitzberät nicht eingestellt werden, weil die Steuerung vom Master-Blitzgerät automatisch erfolgt!

• Mit der Taste „Return" die Einstellung speichern. Wenn die Taste „Return" nicht gedrückt wird, werden die Einstellungen nach ca. 5s automatisch gespeichert.

18.4 Prüfen des Remote-Betriebes

• Slave-Blitzgeräte so positionieren wie für die spätere Aufnahme gewünscht.
• Blitzbereitschaft aller beteiligten Blitzgeräte abwarten. Bei den Slave-Blitzgeräten blinkt bei Blitzbereitschaft zusätzlich der AF-Meßblitz. Eventuell akustische Meldungen (Beep; siehe 7.2) aktivieren.
• Am Master-Blitzgerät den Handauslöser 16 drücken und damit einen Testblitz auslösen. Die Slave-Blitzgeräte ante禅en je nach Slave-Gruppe nacheinander verzögert mit einem Testblitz. Wenn ein Slave-Blitzgerät keinen Testblitz abgibt überprüfen Sie die Einstellung von Remote-Kanal und Slave-Gruppe. Korrigieren Sie die Position des Slave-Blitzgerätes damit diese das Licht des Master-Blitzgerätes empfangen kann.

19. Wartung und Pflege

Entfernen Sie Schmutz und Staub mit einem weichen, trockenen Tuch. Verwenden Sie keine Reinigungsmittel - die Kunststoffeile konnten beschädigt werden.

19.1 Firmware-Update

Die Firmware des Blitzgerätes kann über die USB-Buchse ⑤ aktualisiert und im technischen Rahmen an die Funktionen zukünftiger Kamas angepasst werden (Firmware-Update).

Nahere Informationen finden Sie im Internet auf der Metz-Homepage: www.metz.de

19.2 Reset

Das Blitzgerät kann auf die Werkseinstellung bei Auslieferung zurück gestellt werden. Dazu die Taste „Mode" drücken und für ca. 3 s gedrückt halten. Anschließend wird im Display „Reset" angezeigt. Nach ca.3 s wechselt die Anzeige im Display auf den Auslieferungszustand.

Firmware-Updates des Blitzgerätes sind damit nicht betroffen!

19.3 Formieren des Blitzkondensators

Der im Blitzgerät eingebaute Blitzkondensator erhält eine physikalische Veränderung, wenn das Gerät längere Zeit nicht eingeschaltet wird. Aus thisem Grund ist es notwendig, das Gerät im vierteljährlichen Abstand für ca. 10 Min. einzuschalten. Die Stromquellen müssen darauf so viel Energie liefern, dass die Blitzbereitschaft langstens 1 Min. nach dem Einsatzen aufleuchtet.

20. Hilfe bei Störungen

Sollte esomal vorkommen dass z.B. im Display des Blitzgerätes unsinnige Anzeigen erscheinen oder das Blitzgerät Funktioniert nicht so wie es soll, so schalten Sie das Blitzgerät für ca. 10 Sekunden mit dem Hauptschalter aus. Überprüfen Sie die korrekte Montage des Blitzgerätefußes im Zubehörschuh der Kamera und die Kameraeinstellungen.

Tauschen Sie die Batterien bzw. Akkus gegen neue Batterien bzw. frisch geladene Akkus aus!

Das Blitzgerät sollte nach dem Einsatz werden „normal“ Funktionieren. Ist dies nicht der Fall, so wenden Sie sichitte an ihren Fachhändler.

Nachfolgend sind einige Probleme aufgeführ, die in der Blitz-Praxis auftreten können. Unter den jeweiligen Punkten sind mögliche Ursachen bzw. Abhilfen für diese Probleme aufgeführ.

Am Blitzgerät lassst sich nur die Blitzbetriebsart TTL anwahlen und einstellen.

• Systembedingt wird bei einigen Kameratypen in Abhängigkeit von der Kamerabetriebsart nur die Blitzbetriebsart TTL unterstützt. Andere Blitzbetriebsarten (Automatik A, Manuell M usw.) setzen sich damit nicht anwahlen, bzw. nicht aktivieren! Siehe Kapitel 5.

Im Display erfolgt keine Reichweitenanzeige.

• Der Hauptreflektor befindet sich nicht in der Normalposition.
• Am Blitzgerät ist der Remote-Betrieb eingestellt.

Im Display entscheidt die Anzeige „TILT"

• Der Hauptreflektor ist für Nah- bzw. Makroaufnahmen nach untergeschwenkt.
  Im Display erscheint die Anzeige „POWERPACK"

• Am mecablitz ist ein nicht zulässiges Power Pack angeschlossen. Schlieben Sie nur ein Metz Power Pack P76 an.

• Ein Metz Power Pack P76 ist angeschlossen und im Batteriefach des mecablitz sind noch Batterien/Akkus eingelegt. Batterien/Akkus aus dem Batteriefach des mecablitz entnehmer.

Im Display erscheint eine Batteriewaranzeige

• Bei Erscheinen der Batteriewarnanzeige steht noch so viel Energie zur Verfügung, dass eine Blitze abgegeben werden konnen. Siehe auch Kap. 3.2 „Batterien austauschen". Es gibt aber auch Batteriechargen, bei denen die Batteriewarnanzeige relativ früher erscheidt, obwohl noch bis zu 50% der Blitze verfügbar sein konnen. Im Drahtlosen Remote-Betrieb ist eine Batteriewarnanzeige systembedingt nicht möglich.

Im Display erscheint ein Batteriesymbol

• Am mecablitz ist ein Metz Power Pack P76 angeschlossen und im Batteriefach des mecablitz befinden sich Batterien. Batterien aus dem mecablitz entnehmen.

Der AF-Meßblitz des Blitzgerätes wird nicht aktiviert.

• Das Blitzgerät ist nicht blitzbereit.
  Die Kamera arbeitet nicht in der Betriebsart Single-AF (S-AF).
  Die Kamera unterstützt nur den eigenen internen AF-Meßblitz.
• Verschiedene Kameratypen unterstützenn nur mit demzentralen AF-Sensor der Kamera den AF-Meßblitz im Blitzgerät. Wird ein dezentraler AF-Sensor gewählt, so wird der AF-Meßblitz im Blitzgerät nicht aktiviert! Zentralen AF-Sensor aktivieren!

Die Reflektor-Position wird nicht automatisch der aktuellen Zoom-Position des Objektivs angepasst.

Die Kamera überträgt keine digitalen Daten an das Blitzgerät
- Es findet kein Datenautausch zwischen Blitzgerät und Kamera statt. Kameraausloser antippen!

Im Display blinkt die Anzeige für die Zoom-Position des Reflektors

• Warnhinweis wegen Abschattung am Bildrand: Die an der Kamera eingestellte Brennweite des Objektivs (umgerechnet auf das 35mm - Kleinbild-Format 24× 36) ist kleiner als die eingestellte Zoom-Position des Reflektors.

Der Zweitreflektor lasst sich nicht aktivieren bzw.留存 kein Blitzlicht aus

• Die Blitzbetriebsarten Stroboskop, Remote und Einstellung (ML) werden vom Zweitreflektor nicht unterstützt. In diesen Betriebsarten kann der Zweitreflektor nicht aktiviert werden bzw. lost der Zweitreflektor kein Blitzlicht aus.
• Der Hauptreflektor ist in der Normalposition oder nach unten geschwenkt.

Der Zweitreflektor blitzt, obwohl er ausgeschaltet ist.
- Der mecablitz arbeitet als Master im Remote-System. Der Zweitreflektor des Master-Blitzgerätes steuert die Slave-Blitzgeräte. Das Licht des Zweitreflektorsträgt bzw. nichts zur Belichtung der Aufnahme bei.

Die Einstellung für die manuelle TTL-Blitzbelichtungskorrektur wird nicht wirksam.

Die Kamera unterstützt die manuelle TTL-Blitzbelichtungskorrektur am Blitzgerät nicht.
Der drahtlose Remote-Betrieb als Master-Blitzgerät lassst sich nicht einstellen.
- Es hat kein Datenautausch zwischen Blitzgerät und Kamerastattgefunden. Kameraauslöser antippen.

EsfindgetkeineautomatischeUmschaltungauf dieBlitzsynchronzeitstatt

Die Kamera hat einen Zentralverschluss (die meisten Kompaktkameras). Die Umschaltung auf Synchronzeit ist davon nicht erforderlich.
Die Kamera arbeitet mit FP-Kurzzeitsynchronisation HSS (Kameraeinstellung). Dabei findet keine Umschaltung auf Synchronzeit statt.
- Die Kamera arbeitet mit Verschlusszeiten die länger als die Blitzzynchronzeit sind. In Abhängigkeit von der Kamerabetriebsart wird bzw. nicht auf die Blitzzynchronzeit umgeschaltet (siehe kamerabedienungsanleitung).

Die Aufnahmen sind an der Bildunterseite abgeschafft.

• Durch die Parallax zwischen Objektiv und Blitzgerät kann die Aufnahme im Nahbereich in Abhängigkeit von der Brennweite an der Bildunterseite nicht vollständig ausgeleucht werden. Neigen Sie den Hautreflektor nach unter bzw. schwenken Sie die Weitwinkelstreutscheibe vor den Reflektor.

Die Aufnahmen sind zu dunkel.

• Das Motiv liegt außerhalb der Reichweite des Blitzgerätes. Beachten Sie: Beim indirekten Blitzen verringgert sich die Reichweite des Blitzgerätes.
• Das Motiv enthalt sehr helle oder reflektierende Bildpartien. Dadurch wird das Messystem der Kamera bzw. des Blitzgerätes getäucht. Stellen Sie eine positive manuelle Blitzbelichtungskorrektur ein, z.B. +1 EV.

Die Aufnahmen sind zu hell.

• Im Nahbereich kann es zu Überbelichtungen (zu hellen Aufnahmen)kommen, wenn die kürzeste Leuchtzeit vom Blitzgerät unterscripten wird. Der Mindestabstand zu Motiv sollte mindestens 10% der im Display angezeigten Reichweite betragen.

Die Blitzparameter für Lichtempfindlichkeit ISO und die Blende F setzen sich am Blitzgerät nicht verstellen.

• Zwischen Blitzgerät und Kamera findet ein digitaler Datenautauschstatt. Dabei werden die Werte für ISO und Blende F automatisch am Blitzgerät eingestellt. Ein manuelles Verstellen von ISO und Blende ist damit möglich!

21. Technische Daten

max. Leitzahl bei ISO 100/21°, Zoom 105 mm:

imMetersystem:58 imFeet-System:192

automatische Blendeneinstellung bei ISO 100/21°:

F1,0 bis F45 einschließlich Zwischenwerten

Manuelle Teillichtleistungen:

P1/1...P1/256 in Drittelstufen.

Blitzleuchtzeiten siehe Tabelle 4 (Seite 166):

Fotosensor-Messwinkel: ca. 25^

Farbttemperatur:

ca. 5600 K

Filmempfindlichkeit:

ISO 6 bis ISO 6400

Synchronisation:

Niederspannungs-IGBT-Zündung

Blitzanzahlen (bei jeweils voller Lichtleistung):

• Ca. 180 mit NiMH Akkus 1600mAh
• Ca. 180 mit Hochleistungs Alkali-Mangan-Batterien
• Ca. 430 mit Metz Power-Pack P76 (Sonderzubehör)

(bejeweils voller Lichtleistung)

Blitzfolgezeit (bei jeweils voller Lichtleistung):

• Ca. 5 Sekunden NiMH Akkus
• Ca. 5 Sekunden Hochleistungs Alkali-Mangan-Batterien
• Ca. 2,5 Sekunden mit Power Pack P76

(bejeweils voller Lichtleistung)

Ausleuchting:

Hauptreflektor ab 24 mm (Kleinbild 24x36)

Hauptreflektor mit Weitwinkelscheibe ab 18 mm (Kleinbild 24x36)

Zweitreflektor ab 35 mm (Kleinbild 24x36)

Schwenkbereiche und Raststellungen des Reflektors:

vertical -7° 45° 60° 75° 90°

horizontal gegen den Uhrzeigersinn 30^ 60^ 90^ 120^ 150^ 180^

horizontal im Uhrzeigersinn 30^ 60^ 90^ 120^

Blitzgerat ohne Stromquellen: 355 gr

Auslieferungsumfang:

Blitzgerät mit Integrierter Weitwinkelstreuschibe, Bedienungsanleitung,

Gurtelfasche T58, Standfuß.

22. Sonderzubehör

Fur Fehlfunktionen und Schäden am Blitzgerät, verursacht durch die Verwendung von Zubehör anderer Hersteller, wird keine Gewährleistung übernommen!

• Mecabounce 58-90

(Bestellnr. 000058902)

Mit diesen Diffusor erreichen Sie auf einfachste Weise eine weiche Ausleuchtung. Die Wirkung ist großartig, weil die Bilder einen softartigen Effekt erhalten. Die Gesichtsfarbe von Personen wird natürlicher wiedergegeben. Die Grenzreichweiten verringn sich entsprechend dem Lichtverlust circa auf die Häufe.

• Reflexschirm 58-23

(Bestellnr. 000058235)

Mildert durch sein weiches gerichtetes Licht harte Schlagschatten.

Power-Pack P76

(Bestellnr. 000129768)

fur mehr Leistung bei der Blitzanzahl.

Verbindungskabel V58-50 (Bestelln. 000058504) erforderlich

Batterie-Entsorgung

Batterien/Akkus gehören nicht in den Hausmüll!itte bedieten Sie sich bei der Rückgabe verbrauchter Batterien/Akkus eines vorhandenen Rücknahmesystems.itte geben Sie nur entladene Batterien/Akkus ab. Batterien sind in der Regel dann entladen, wenn das damit betriebene Gerät

• abschaltet und signalisiert „Batterien leer"
• nach längerem Gebrauch der Batterien nicht mehr einwandfrei Funktioniert. Zur Kurzschlussicherheit sollen den Batteriepole mit einem Klebestreifen überdeckt werden.

Deutschland: Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugegeben. Sie konnen ihre alten Batterien überall Dort unentgeltlich abgeben, wo die Batterien gekauft wurden. Ebenso bei den öffentlichen Sammelstellen in Ihrer Stadt oder Gemeinde.

These Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthalt Blei

Cd = Batterie enthalt Cadmium

Hg = Batterie enthalt Quecksilber

Li = Batterie enthalt Lithium

Garantiebestimmungen

Bundesrepublik Deutschland

1. Die Garantiebestimmungen gelten ausschließlich für Käufe in der Bundesrepublik Deutschland ab 01.01.2002.
2. Im Ausland gelten die Gewährleistungsregelungen des jeweiligen Landes bzw. die Garantieregelungen des Verkäufers.
3. Die nachfolgenden Bestimmungen haben nur für den privaten Gebrauch Gültigkeit.
4. Die Garantiezeit - 24 Monate - beginnnt mit dem Abschluss des Kaufvertrages bzw. mit dem Tag der Auslieferung des Gerätes an den Käufer (Endverbraucher).
5. Garantieansprüche können nur unter Nachweis des Kaufdatums durch Vorlage des vom Verkauf maschinell erstellungen Original-Kaufbeleges geltend gemacht werden.
6. Beanstandete Geräte bitten wir zusammen mit dem Kaufbeleg entweder über den Fachhändler oder direkt an die Firma Metz-Werke GmbH & Co KG - Zentralkundendienst - Ohmstrasse 55, 90513 Zirndorf, transportlicher verpackt unter genauer Schilderung der Beanstandung einzusenden. Sie konnen unter den gleichen Bedingungen auch an die autorisierten Kundendienststellen der Firma Metz-Werke GmbH & Co KG eingesandt werden. Hin- und Rücksendung erfolgen auf Gefahr des Käufers.

7. Die Garantie besteht darin, dass Geräte, die infolge eines anerkannten Fabrikations- oder Materialfehlers defekt geworden sind, kostenlos repariert oder, soweit eine Reparatur unverhältnismäßig ist, ausgetauscht werden. Eine weitergehende Haftung, insbesondere für Schäden, die nicht am Gerät selbst entstanden sind, ist ausgeschlossen. Dies gilt nicht, sowie im Falle des Vorsatzes oder der groben Fährlichkeit zwingend gehaftet wird. Garantieleistungen bewirken weder eine Veränderung der Garantiezeit, noch wird für die ersetzten oder nachgebesserten Teile eine neue Garantiezeit begründet.

8. Unsachgemäß Behandlung und Eingriffe durch den Käfer oder Dritte schlieben die Garantieverpflichtungen sowie alle weiteren Ansprüche aus. Ausgenommen von der Garantie sind ferner Schäden oder Fehler, die durch Nichtbeachtung der Gebrauchsanleitung, Mechanische Beschädigung, ausgelaufene Batterien oder durch höhere Gewalt, Wasser, Blitz etc. entstandensind.
   Ferner sind Verschleiß, Verbrauch sowie übermaßige Nutzung von der Garantie ausgenommen. Hiervon sind vor allem folgende Teile betroffen: Blitzrähre, fest eingebaute Akkus, Kontakte, Verbindungskabel.

9. Durch diese Garantiebestimmungen werden die Gewährleistungsansprüche des Käfers gegenüber dem Verkafer nicht berührt.

Metz-Werke GmbH & Co KG

• Systembedingt wird bei einigen Kameratypen in Abhängigkeit von der Kamerabetriebsart nur die Blitzbetriebsart TTL unterstützt. Andere Blitzbetriebsarten (Automatik A, Manuell M usw.) setzen sich damit nicht anwahlen, bzw. nicht aktivieren! Siehe Kapitel 5.

5.3 Automatische TL-invulflitsregeling

21. Technische gegevens

Tabelle 3: Leitzahlen bei maximaler Lichtleistung (P 1)

Tabelle 4: Blitzleuchtzeiten in den Teillichtleistungsstufen

Ihr Metz Produkt wurde entworfen und hergestellt mit qualitat hochwertigen Materialien und Komponenten, die recycliert und wiederverwendet werden können.

Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt zu entsorgt werden sollen.

Bitte entsorgen Sie这点es Gerät bei ihrer örtlichen communitalen Sammelstelle oder im Recycling Centre.

Helfen Sie unsitte, die Umwelt zu erhalten, in der wir leben.

Im Rahmen des CE-Zeichens wurde bei der EMV-Prüfung die korrekte Belichtung ausgewertet.

SCA-Kontakte nicht berühren!

In Ausnahmefällen kann eine Berührung zur Beschädigung des Gerätes führen.

Opmerking:

Select-MENU (Sonderfunktionen**)

Metz - Werke GmbH & Co KG • Postfach 1267 • D-90506 Zirndorf • [e-mail] • www.metz.de
