BEDIENUNGSANLEITUNG 775I65GV ASROCK
Wir danken Ihnen für den Kauf des ASRock 775i65GV Motherboard, ein zuverlüssiges Produkt, welche unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit.
These Schnellinstallationsanleitung führ in das Motherboard und die schrittweise Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung auf der Support-CD.
Da sich Motherboard-Spezifikationen und BIOS-Software verändern können, kann der Inhalt these Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an thisem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die jeweils neueste Seite der Unterstützungten Speichertypeen CPUs finden Sie ebenfalls auf der Websiteit von ASRock. ASRock-Website: http://www.asrock.com
1.1 Kartoninhalt
ASRock 775i65GV Motherboard
(Micro ATX-Formfaktor: 24.4 cm x 21.8 cm; 9.6 Zoll x 8.6 Zoll)
ASRock 775i65GV Schnellinstallationsanleitung
ASRock 775i65GV Support-CD (einschl. LGA 775 CPU Installation Live-Demo)
Ein 80-adriges Ultra-ATA 66/100 IDE-Flachbandkabel
Ein Flachbandkabel für ein 3,5-Zoll-Diskettenlaufwerk
Ein Serial-ATA-(SATA) Datenkabel
Ein Seriell-ATA (SATA) Festplattennetzkel (Option)
Ein ASRock I/O Plus™ Shield
Ein COM Port-Anschlusshalter
Ein ASRock MR-Karte (Option)
1.2 Spezifikationen
Plattform: Micro ATX-Formfaktor: 24.4 cm x 21.8 cm; 9.6 Zoll x 8.6 Zoll
CPU: Unterstutz 775-Pin Socket für Intel Pentium 4 / Celeron
Prozessor (in 775-land LGA Paket)
Chipsatz: North Bridge:
Intel® 865GV-Chipsatz, FSB @ 800/533 MHz,
unterstutz Hyper-Threading Technology
(siehe VORSICHT 1)
South Bridge:
Intel® ICH5, Unterstützung SATA 1.5Gb/s
RAM: 2 DDR Slots: DIMM1 und DIMM2
Unterstützt PC3200 (DDR400) /PC2700 (DDR333) /PC2100 (DDR266), Max. 2GB (siehe VORSICHT 2)
Unterstützung von Dual-Kanal-Speichertechnologi (siehe VORSICHT 3)
HDD: IDE1: ATA 100 / Ultra DMA Mode 5
IDE2: ATA 100 / Ultra DMA Mode 5
Unterstutz bis 4 IDE-Geräte
Seriell-ATA: 2 SATA-Anschlüss, understands bis 1.5 Gb/s
Datumübertragsgrate
(Unterstutz keine "RAID"-und "Hot-Plug"-Funktionen)
FDD: Unterstutz bis 2 Diskettenlaufwerke
Audio: 5.1 Kanal AC'97 Audio
PCI LAN: Speed: 802.3u (10/100 Ethernet), understands Wake-On-LAN
Hardware Monitor: CPU Temperaturmessung,
Motherboardtemperaturerkennung,
CPU Shutdown bei Überhitzung, schützt die CPU vor dem
Hitzetod (ASRock U-COP)(siehe VORSICHT 4),
Rotationskontrolle fur CPU-Lufter,
Rotationskontrolle für Gehäuse-Lüfter,
Spannungsüberwachung: +12V, +5V, +3.3V, Vcore
PCI-Slots: 3 Slots nach PCI-Spezifikation 2.2 (siehe VORSICHT 5)
AMR-Slot: Unterstutz ASRock MR-Karten (Option)
AGI-Slot: 1x AGI-Slot [ASRock Graphics Interface] (siehe VORSICHT 6)
USB 2.0: 8 USB 2.0-Anschlüsse:
einschließlich 6 Standard-USB 2.0-Anschlüsse auf der
Rückseite, plus einem Header zur Unterstützung 2
zusätzlicher USB 2.0-Anschlusses (siehe VORSICHT 7)
ASRock I/O PlusTM: 1 PS/2-Mausanschluss, 1 PS/2-Tastaturanschluss,
1 VGA Port, 1 paralleler port: Unterstützung für ECP / EPP,
6 hintere USB 2.0-Ports, 1 RJ 45 port,
Audioanschluss: Line In / Line Out / Mikrofon
COM-Anschluss: 1 COM-Anschluss-Header für ein COM-Anschlussmodul
BIOS: AMI legal BIOS mit Unterstützung für "Plug and Play",
ACPI 1.1-Weckfunktionen,
Schrittloser CPU-Frequency-Kontrolle (Nur für erfahrene
Anwender empfohlen, siehe VORSICHT 8)
Betriebssysteme: Unterstutz Microsoft® Windows® 98SE / ME / 2000 / XP
VORSICHT!
- Die Einstellung der "Hyper-Threading Technology", finden Sie auf Seite 27 des auf der Support-CD enthaltenen Benutzerhandbuches beschrieben.
- Die Unterstützungen Arbeitsspeicherfrequenzen und die entsprechende CPU FSB-Frequency entnehmer Sieitte der nachstehenden Tabelle.
| CPU FSB-Frequency | Unterstützte Arbeitssspeicherfrequenz |
| 800 | DDR266, DDR320*, DDR400 |
| 533 | DDR266, DDR333 |
| 400 | DDR266 |
-
Bei Verwendung einer FSB800-CPU auf thisom Motherboard lauft es mit DDR320, wenn Sie ein DDR333-Speichermodul verwenden.
-
Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die Installationsanleitung für die Speichermodule auf Seite 28 zwecks richtiger Installation gelesen haben.
- Wird eine Überhitzung der CPU registriert, führt das System einen automatischen Shutdown durch. Bevor Sie das System neu starten, prüfen Sieitte,ob derCPU-Lufter am Motherboard richtig funktioniert,und stecken Sieitte den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung zu verbessern,itte nicht vergessen,ettwas Wärmeleipaste zwischen CPU und Kuhlkorper zu sprehen.
- Da die installierte AMR-Karte die gleiche externe Anschlussposition wie die im "PCI3"-Steckplatz installierte PCI-Karte belegt, können Sie keine PCI-Karte im "PCI3"-Steckplatz installieren, wenn bereits eine AMR-Karte im AMR-Steckplatz installiert ist.
- Der AGI- [ASRock Graphics Interface] Steckplatz ist so ausgelegt, dass nurCompatible AGP-Grafikkarten unterstützen werden. Informationen überCompatible AGP VGA-Karten finden Sie in der "Liste unterstützt AGP VGA-Karten" auf den Seiten 7 und 8. (Nur Englisch) Die richtige Installation der AGP-Grafikkarte ist in der Installationsanleitung auf Seite 29 angegeben.
- Das Power Management für USB 2.0 arbeitet unter Microsoft® Windows® XP SP1/2000 SP4 einwandfrei. Unter Microsoft® Windows® 98/ME können es dagegen zu Störungen kommt.itte lessen Sie hierzu das officielle Microsoft-Dokument, welches Sie unter folgender Adresse finden: http://www.microsoft.com/whdc/hwdev/bus/USB/USB2support.mspx
- Obwohl these Motherboard stufenlose Steuerung bietet, wird Overclocking nicht empfohlen. Frenzen, die über den für den jeweiligen Prozessor vorgesehenen liegen, konnen das System instabil werden halten oder die CPU beschädigten.
2. Installation
Sicherheitshinwelse vor der Montage
Bitte nehmen Sie die folgende Sicherheitshinweise zur Kenntnis, bevor Sie das Motherboard einbauen oder Veränderungen an den Einstellungen vornehmen.
- Trennen Sie das System vom Stromnetz, bevor Sie eine ystemkomponente berühren, da es sonst zu schweren Schäden am Motherboard oder den sonstigen internen, bzw. externen componenten kommt kann.
- Um Schäden aufgrund von statischer Elektrizität zu vermeiden, das Motherboard NIEMALS auf einen Teppich o.a.legen. Denken Sie außerdem daran, immer ein geerdetes Armband zu tragen oder ein geerdetes Objekt aus Metall zu berühren, bevor Sie mit Systemkomponenten hantieren.
- Halten Sie Komponenten immer an den Rändern und vermeiden Sie Berührungen mit den ICs.
- Wenn Sie Komponenten ausbauen, legen Sie sie immer auf eine antistatische Unterlage, oder darüber in die Tüte, mit der die Komponente gefelfert wurde.
- Wenn Sie das Motherboard mit den Schrauben an dem Computergehäuse befestigen, überziehen Sieitte die Schrauben nicht! Das Motherboard kann sonst beschädigt werden.
Für die Installation des Intel 775-Pin CPU führen Sieitte die folgenden Schritte durch.

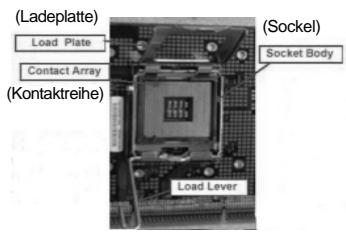

775-Pin Sockel Übersicht
Bevor Sie die 775-Pin CPU in den Sockel sitzen, prüfen Sieitte, ob die CPU-Oberfläche sauber ist und keine der Kontakte verbogen sind. Setzen Sie die CPU nicht mit Gewalt in den Sockel, dies kann die CPU schwer beschädigen.
Schnitt 1. Öffnen Sie den Socket:
Schnitt 1-1. Öffnen Sie den Hebel, indem Sieihn nach unten drücken und aushaken.
Schritt 1-2. Drehen Sie den Ladehebel, bis er in geöffneter Position stehen, ca. 135 Grad.
Schritt 1-3. Drehen Sie die Ladeplatte, bis sie in geöffneter Position stehen, ca. 100 Grad.
Schritt 2. 775-Pin CPU einstecken:
Schnitt 2-1. Halten Sie die CPU an den mit schwarzen Linien gekennzeichneten Seiten.
Schritt 2-2. Halten Sie das Teil mit dem IHS (Integrated Heat Sink - integrierter Kühlkörper) nach oben. Suchen Sie Pin 1 und die zwei Orientierungseinkerbungen.

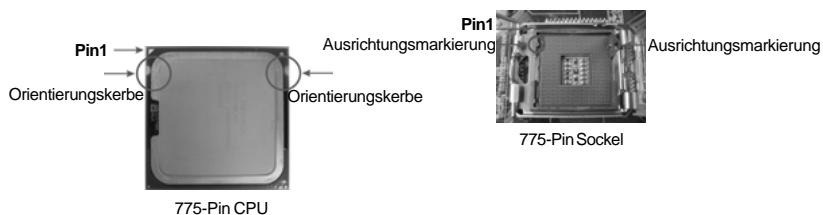

Um die CPU ordnungsgemäß einsetzen zu konnen, richten Sie die zwei Orientierungskerben der CPU mit den beiden Markierungen des Sockels aus.
Schnitt 2-3. Drücken Sie die CPU vorsichtig in vertikaler Richtung in den Sockel.
Schnitt 2-4. Prufen Sie, dass die CPU ordnungsgemäß im Sockel sitzt und die Orientierungskerben einwandfrei in den entsprechenden Auskerbungen sitzen.
Schritt 3. PnP-Kappe entfernen (Pick and Place-Kappe):
Halten Sie den Rand der Ladeplatte mit Zeigefinger und Daumen Ihrer linken Hand, halten Sie die PnP-Kappe mit dem Daumen der rechten Hand undziehen Sie die Kappe vom Sockel während Sie auf die Mitte der Kappe drucken, um ein Entfernen zu erleichtern.
Verwenden Sie beim Entfermen die Kappenlasche und vermeiden Sie ein Abreißen der PnP-Kappe.
Schnitt 4. Sockel schlieben:
Schnitt 4-1. Drehen Sie die Ladeplatte auf den Kuhlkörper (IHS).
Schnitt 4-2. Drücken Sie leicht auf die Ladeplatte und schlieben Sie den Ladehebel.
Schritt 4-3. Sichern Sie Ladehebel und Ladeplatte mithilfe des Hebelferschlusses.
2.2 Installation des CPU-Lüfters und Kühlkörpers
Für Installationshinweise, siehe Betriebsanleitung Ihres CPU-Lüfters und Kühlkörpers.
Unten stehend ein Beispiel zur Installation eines Kuhlkorpers für den 775-Pin CPU.
Schnitt 1. Geben Sie Wärmeleitmaterial auf die Mitte des IHS, auf die Sockeloberfläche.
(Tragen Sie Wärmeleitmaterial auf.)
Schnitt 2. Setzen Sie den Kuhlkorper auf den Sockel. Prufen Sie, dass die Lüfterkabel auf der Seite am nachsten zum CPU-Lüfter-Anschluss des Motherboards verlaufen (CPU_FAN1, siehe Seite 2, Nr. 8).
Schritt 3. Richten Sie Verbindungselemente und LÖcher im Motherboard aus.
Schnitt 4. Drehen Sie die Verbindungselemente im Uhrzeigersinn und drücken Sie mit dem Daumen auf die Kappen der Elemente zum Feststellen. Wiederholen Sie dies mit den anderen Verbindungselementen.
(Lüfterkabel auf der Seite am nachsten zum Anschluss des Motherboards)
(Schlitze der Verbindungselemente nach außen)
(Nach unter drücken (4 Stellen))
Wenn Sie die Verbindungselemente nur drucken, ohne sie im Uhrzeigersinn zu drehen, wird der Kühlkörper nicht ordnungsgemäß am Motherboard befestigt.
Schritt 5. Schlieben Sie den Lüfter an den CPU-Lüfteranschluss des Motherboards.
Schritt 6. Befestigen Sie überschüssiges Kabel mit Band, um eine Störung des Lufters oder Kontakt mit anderen Teilen zu vermeiden.
2.3 Installation der Speichermodule (DIMM)
Das775i65GV Motherboard bietet zwei 184polige DDR (Double Data Rate) DIMM-Steckplätze und Unterstützung Zweikanal-Speichertechnologie. Es mussen immer zwei identische Speichermodule (selbe Marke, Geschwindigkeit, Große und Chip-Art) in den DDR DIMM-Steckplätzen installiert werden, um die Zweikanal-Speichertechnologie zu aktivieren. Andernfalls erfolgt der Betrieb im Einkanal-Modus.
Wenn Sie nur ein Speichermodul oder zwei nicht identische Speichermodule installieren, kann die Zweikanal-Speichertechnologie nicht aktiviert werden.
Einsetzen eines DIMM-Moduls
Achten Sie darauf, das Netzeil abzustecken, bevor Sie DIMMs oder Systemkomponenten hinzufugen oder entfern.
Schritt 1: Öffnen Sie einen DIMM-Slot, indem Sie die beiden Clips nach außen drücken.

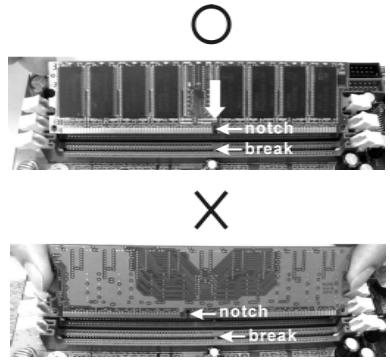

Schritt 2: Richten Sie das DIMM-Modul so über dem Slot aus, dass das Modul mit der Kerbe in den Slot passt.
Die DIMM-Module passen nur richtig herum eingelegt in die Steckplätze. Falls Sie versuchen, die DIMM-Module mit Gewalt falsch herum in die Steckplätze zu zwingen, führt dies zu dauerhaften Schäden am Mainboard und am DIMM-Modul.
Schnitt 3: Drücken Sie die DIMM-Module fest in die Steckplätze, so dass die Halteklammern an beiden Enden des Moduls einschnappen und das DIMM-Modul fest an Ort und Stelle sitzt.
2.4 Erweiterungssteckpläte: (PCI-, AMR-, und AGI-Slots):
Es stehen 3 PCI-, 1 AMR-, und 1 AGI-Slot auf dem 775i65GV Motherboard zur Verfugung.
PCI-Slots: PCI-Slots werden zur Installation von Erweiterungskarten mit dem 32bit PCI-Interface genutzt.
Da die installierte AMR-Karte die gleiche externe Anschlussposition wie die im "PCI3"-Steckplatz installierte PCI-Karte belegt, können Sie keine PCI-Karte im "PCI3"-Steckplatz installieren, wenn bereits eine AMR-Karte im AMR-Steckplatz installiert ist.
AMR-Slot: Der AMR-Steckplatz dient zur Aufnahme der ASRock MR-Karte (Option) mit v.92 Modem-Funktionalität.
AGI-Slot: Der AGI- [ASRock Graphics Interface] Stackplatz ist so ausgelegt, dass nurCompatible AGP-Grafikkarten unterstützen werden. Informationen überCompatible AGP VGA-Karten finden Sie in der "Supported AGP VGA Cards List" (Liste unterstützt AGP VGA-Karten) auf den Seiten 7 und 8. (Nur Englisch)
Zur Installation einer AGP-Zusatzkarte im System mussen Sie darauf achtenden, den Treiber der AGP-Zusatzkarte noch vor Installation des Treibers für das integrierte VGA zu installmenten. Wenn der Treiber für das integrierte VGA bereits vor Installation der AGP-Zusatzkarte installiert ist, setzen das System das integrierte VGA automatisch als primären Grafikadapter ein. Wenn Sie in thisem Fall die AGP-Zusatzkarte installmenten möchten, mussen Sie den Treiber für das integrierte VGA zuerst entfernen und dann die AGP-Zusatzkarte und ihren Treiber installmenten. Eine detailierte Anleitung finden Sie in den Dokumenten "AGI-Steckplatz-Installationsanleitung (für Windows 2000)" und "AGI-Steckplatz-Installationsanleitung (für Windows XP)", auf der Support-CD, die sich im Ordner des folgenden Pfades befinden:
Einbau einer Erweiterungskarte
Schnitt 1: Bevor Sie die Erweiterungskarte installieren, vergewissem Sie sich, dass das Netzteil ausgeschelt und das Netzkabel abgezogen ist.itte lessen Sie die Dokumentation zur Erweiterungskarte undnehmenSie nottige Hardware-Einstellungen fur die Karte vor,ehe Sie mit der Installation beginnen.
Schritt 2: Entfernen Sie das Abdeckungsblech (Slotblende) von dem Gehäuseschacht (Slot), den Sie nutzen möchten und behalten die Schraube für den Einbau der Karte.
Schritt 3: Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt.
Schnitt 4: Befestigen Sie die Karte mit der Schraube aus Schritt 2.
Aufgrund der ASRock-patentierten AGI8X-Technologie unterstützt这点es Motherboard einen mühelosen Dual-Monitor-Upgrade. Mit dem intern integrierten VGA und der externen AGP-Grafikzusatzkarte konnen Sie die Vorteile der Dual-Monitor-Funktion problemlos in Anspruchnehmen. Detailed Anweisungen entnahmen Sieitte dem Dokument im folgenden Pfad auf der Support-CD:
2.6 Einstellung der Jumper
Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper "Gebrück". Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper "Offen". Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 "Gebrück" sind, bzw. es befindet sich eine Jumper-Kappe auf diesen beiden Pins.
Gebrückt
Offen
Jumper
Einstellun
Beschreibung
| PS2_USB_PWR1 |
| (siehe S.2 - No. 1) |
Überbrücken Sie Pin2, Pin3, um +5VSB (Standby) zu setzen und die PS/2 oder USB-Weckfunktionen zu aktivieren.
Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A oder mehr leisten können.
FSB Jumper einstellen (siehe S.2 - No. 29)
TEST
Hinweis: Die Default-Einstellung des FSB-Jumperis ist Kurzschluss von Kontakt 1 und 2.itte belassen Sie die Default-Einstellung, um die Systemstabilität nicht zu beeinträchtigen.
JR1-/JL1-Jumper
(siehe S.2 - No. 24)
Hinweis: Wenn die JR1- und JL1- Jumper verbunden sind, konnen die
Audioanschluss an dem Frontfeld sowie an der Rückwand arbeiten.
CMOS loschen
(CLRCMOSO)
(siehe S.2 - No. 18)
2-Pin jumper
Hinweis: CLRCMOS0 erlaubt Ohnen die Daten im CMOS zu Löschen. Die Daten im
CMOS sind Systemsetupdategen wie z.B. Systemkennwort, Datum, Uhrzeit
und Systemsetupparameter. Um die Systemparameter zu loschen und die
Standardparameterwerte wiederherzustellen, schalten Sieitte den
Computer aus undziehen das Netzkabel aus der Steckdose hersa.
Warten Sie 15 Sekunden und verwenden dann eine Jumpersteckbrücke,
um den CMOS-Jumper für 5 Sekunden kurzzuschließen. Entfernen Sie
itte nach dem Kurzschlieben des Clear CMOS-Jumper die
Jumpersteckbrücke. Löschen Sie die CMOS-Daten nicht sofort nach dem
Aktualisieren des BIOS. Müssen Sie die CMOS-Daten nach dem
Aktualisieren des BIOS Löschen, dann müssen Sie zuerst das System
starten und dann ausschalten, bevor Sie das Löschen der CMOS-Daten
vornehmen.
2.7 Integrierte Header und Anschlüsse
Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jumperkappen auf Header und Anschlüsse setzen, wird das Motherboard unrepairbar beschädigt!
Anschluss fur das Floppy-Laufwerk (33-Pin FLOPPY1) (siehe S.2 - No. 19)
Hinweis: Achten Sie darauf, dass die rotgestreife Seite des Kabel mit der Stift 1- Seite des Anschlusses verbunden wird.
Primärer IDE-Anschluss (blau) (39-pin IDE1, siehe S.2 - No. 7)
Sekundärer IDE-Anschlus (schwarz) (39-pin IDE2, siehe S.2 - No. 8)
Blauer Anschluss zum Motherboard
Schwarzer Anschluss zur Festplatte
Hinweis: Wenn Sie auf thisem Motherboard nur ein IDE-Gerät einszen, richten Sie das IDE-Gerät als "Master" ein. Details entnehmen Sieitte den Anweisungen Ihres IDE-Gerätehändlers. Zur Optimierung der Kompatibilität und Leistung verbinden Sie die Festplatte mit dem primären IDE-Anschluss (IDE1, blau) und das CD-ROM mit dem sekundären IDE-Anschluss (IDE2, schwarz).
Seriell-ATA-Anschlusive (SATA1: siehe S.2 - No. 12) (SATA2: siehe S.2 - No. 11)
SATA1
These beiden Serial ATA-(SATA-)Verbinder Unterstützung SATA-Datenkabel fur interne Massenspeichergeräte. Die aktuelle SATA-Schnittstelle ermöglich eine Datenübertragungsrate bis 1,5 Gb/s.
Serial ATA-(SATA-) Datenkabel
Sie können beide Enden des SATA-Datenkabels entweder mit der SATA-Festplatte oder dem SATA-Anschluss am Mainboard verbinden.
Serial ATA-(SATA-)
Stromversorgungskabel
(Option)
Verbindung zum SATA-HDD-Stromanschluss
Verbindung zum Netzteil
Verbinden Sieitte das Schwarze Ende des SATA-Stromversorgungskabels mit dem Stromanschluss jeder Laufwerks. Verbinden Sie dann das weiß Ende des SATA-Stromversorgungskabels mit dem Stromanschluss des Netzteils.
USB 2.0-Header
(9-pin USB67)
(siehe S.2 - No. 15)
ASRock I/O PlusTM besitz 6 Stan
dard-USB 2.0-Anschlusses auf
der Rückseite. Wenn die hinteren
USB-Anschlusses nicht
ausreichen, steht dieser
USB 2.0-Header (USB67) zur
Unterstützung von 2 zusätzlichen
USB 2.0-Anschlusses zur
Verfügung.
Gemeinsam genutzter
USB 2.0-Header
(9-pin USB4_5)
(siehe S.2 - No. 27)
Dieser USB4_5-Header wird mit den USB 2.0-Anschlüssen 4,5 auf ASRock I/O PlusTM gemeinsam genutzt. Bei Verwendung der vorderseitigen USB-Anschlisse durch Verbinden des vorseitigen USB-Kabels mit diesen Header (USB4_5) werden die USB-Anschlisse 4,5 auf ASRock I/O PlusTM nicht funktionieren.
Infrarot-Modul-Header
(5-pin IR1)
(siehe S.2 - No. 17)
Dieser Header unterstützt ein optionales, drahtloses Sendeund Empfangs-Infrarotmodul.
Interne Audio-Anschlüsse
CD1: siehe S.2 - No. 21
(AUX1: siehe S.2 - No. 22)
CD1
AUX1
TheseirmoglichenIhnen Stereo-Signalquellen,wiez.B. CD-ROM,DVD-ROM,TV-Tuner oder MPEG-Karten mit Ihrem System zu verbinden.
Anschluss fur Audio auf der Gehäusevorderseite
(9-Pin AUDIO1)
(siehe S.2 - No. 25)
Dieses Interface zu einem
Audio-Panel auf der Vorderseite
Ihres Gehäuses,ermannlich
Ihnen eine bequeme
Anschlussmöglichkeit und
Kontrolle über Audio-Geräte.
System Panel-Header
(9-pin PANEL1)
(siehe S.2 - No. 16)
Dieser Header Unterstützung
mehrere Funktion der
Systemvorderseite.
Gehauselautsprecher-Header
(4-pin SPEAKER1)
(siehe S.2 - No. 13)
Schlieben Sie den
Gehauselautsprecher an
diesen Header an.
Gehauselüfteranschluss
(3-pin CHA_FAN1)
(siehe S.2 - No. 14)
Verbinden Sie das
Gehauselüfterkabel mit thisem
Anschluss und passen Sie den
schwarzen Draht dem
Erdungsstift an.
CPU-Lüfteranschluss
(4-pin CPU_FAN1)
(siehe S.2 - No. 4)
Verbinden Sie das CPU -
Lüfterkabel mit diesen
Anschluss und passen Sie den
schwarzen Draht dem
Erdungsstift an.
ATX-Netz-Header
(20-pin ATXPWR1)
(siehe S.2 - No.7)
Verbinden Sie die ATX-
Stromversorgung mit thisem
Header.
COM-Anschluss-Header
(9-pin COM1)
(siehe S.2 - No. 23)
Dieser COM-Anschluss
Header wird verwendet, um
ein COM-Anschlussmodul zu
unterstützen.
ATX 12V Anschluss
(4-pin ATX12V1)
(siehe S.2 - No. 30)
ATX 12V Anschluss
Bitte beachten Sie, dass Sie ein
Netzteil mit ATX 12V Stecker
mitthisemAnschluss
verbinden müssen, um die CPU
mit Strom versorgen zu
konnen. Ansonsten kann das
System nicht eingeschaltet
werden.
2.8 Serial ATA- (SATA) Festplatteninstallation
Auf dieser Motherboard befindet sich das Intel ICH5 South Bridge-Chipset, das Seriell-ATA- (SATA) Festplatten unterstützt. Als lokale Daten Speicherveräte können Sie SATA-Laufwerke an diesen Mainboard anschließen. Dieser Abschnitt zeigt Ohnen, wie Sie die SATA-Festplatten installieren.
SCHRITT 1: Installieren Sie die SATA-Festplatten in den Laufwerkseinschüben des Gehäuses.
SCHRITT 2: Verbinden Sie das SATA-Netzkel mit der SATA-Festplatte.
SCHRITT 3: Schlieben Sie ein Ende des SATA-Datenkabels am SATA-Anschluss des Motherboards an.
SCHRITT 4: Schließen Sie das andere Ende des SATA-Datenkabels an die SATA-Festplatte an.
Vor Installation des Betriebssystems auf der SATA-Festplatte müssen Sie sicherstellen, dass die Konfiguration der Option
"OnBoard IDE Operate Mode" im BIOS-Setup entsprechend den
Bedingungen Ihres Systems richtig ist. Konfigurationsdetails finden
Sie auf Seite 27 des Benutzerhandbuchs auf der Support CD.
3. BIOS-Information
Das BIOS-Setup-Programm ist im BIOS FWH-Chip gespeichert. Wenn Sie den Computer starten, drücken Sie während des Einsatzelbstests (POST)
4. Software Support CD information
Dieses Motherboard unterstützt eine Reiche von Microsoft Windows
Betriebssystemen: 98 SE / ME / 2000 / XP. Die Ihrem Motherboard beigefügte
Support-CD enthalt hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die Support-CD zunachst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die "Autorun"-Funktion Ihres Systems aktiviert haben.
Erscheint der Wilkommensbildschirm nicht, so "doppelklichen" Sieitte auf das File "ASSETUP.EXE" im BIN-Verzeichnis der Support-CD, um die Menü aufzurufen.
Das Setup-Programm soll es Ohnen so leicht wie möglich machen. Es ist menügesteuert, d.h. Sie können in den verschiedenen Unternehmen ihre Auswahl treffen und die Programme werden dann automatisch installiert.
"PC-DIY Live Demo"
ASRock präsentiert eine Multimedia-PC-DIY-Livedemo, die Ihrn schrittweise die Installation Ihres PC-Systems zeigt. Um diesen Demo-Programm zu betrachten, können Sie "Microsoft Media Player" ausführten, um die Daten abzuspielen. Diese Daten befindet sich im folgenden Pfad: ..MPEGAV\AVSEQ01.DAT
"LGA 775 CPU Installation Live Demo"
Dieses Motherboard ist bestückt mit Intel LGA 775 Sockel, dem neuen CPU-Sockel von Intel. Die CPU hat keine klinne Kontakte, die durch unsachgemäße Handhabung keinlich beschädigt werden können, ASRock bietet Ihnendeshalb mit thisem „LGA 775 CPU Installation Live-Demo" eine klare und leicht verständliche Installationsanleitung.itte setzen Sie sich thesees Live Demoprogramm vor der Installation des LGA 775 CPU an, um die Gefahr von Beschädigungen der CPU oder Motherboards durch unsachgemäße Handhabung zu verringern.Öffnen Sie die Datei mit Microsoft Media Player, um das Live-Demo anzusehen. Sie finden das Live-Demo auf der Motherboard Support-CD in folgendem Verzeichnis:
MPEGAV \ LGA775INST.DAT
