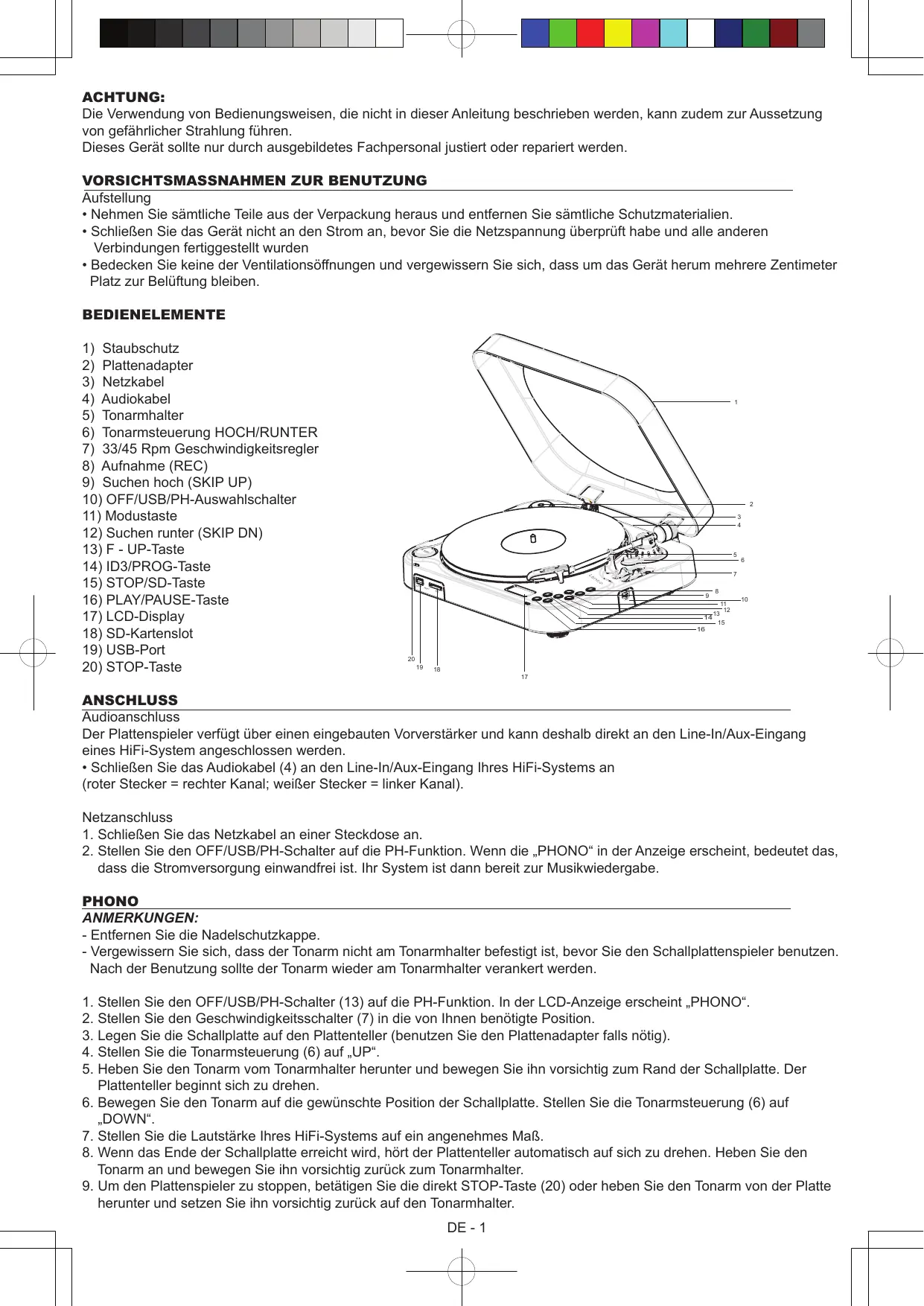

BEDIENUNGSANLEITUNG L-69 LENCO
Plattenspieler mit Direktaufnahmefunktion
Zur Information und Unterstützung, www.lenco.eu
Die Verwendung von Bedienungsweisen, die nicht in dieser Anleitung beschrieben werden, kann zudem zur Aussetzung von gefährlicher Strahlung führen.
Dieses Gerät sollte nur durch ausgebildetes Fachpersonal justiert oder repariert werden.
VORSICHTSMASSNAHMEN ZUR BENUTZUNG
Aufstellung
- Nehmen Sie sãmtliche Teile aus der Verpackung hers und entfern den sie sãmtliche Schutzmaterialien.
- Schlieben Sie das Gerät nicht an den Strom an, bevor Sie die Netzspannung überprüft haben und alle anderen Verbindungen fertiggestellt wurden
- Bedecken Sie keine der Ventilationsöffnungen und vergewissem Sie sich, dass um das Gerät herum mehrere Zentimeter Platz zur Belüfung bleiben.

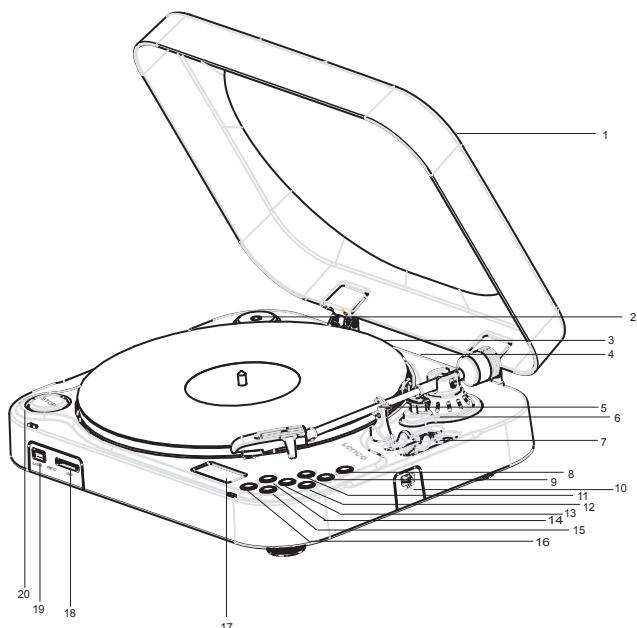

BEDIENELEMENTE
1) Staubschutz
2) Plattenadapter
3)Netzkabel
4) Audiokabel
5) Tonarmhalter
6) Tonarmsteuerung HOCH/RUNTER
7) 33/45 Rpm Geschwindigkeitsregler
8) Aufnahme (REC)
9) Suchen hoch (SKIP UP)
10) OFF/USB/PH-Ausbahlschalter
11) Modustaste
12) Suchen runter (SKIP DN)
13) F - UP-Taste
14) ID3/PROG-Taste
15) STOP/SD-Taste
16) PLAY/PAUSE-Taste
17) LCD-Display
18) SD-Kartenslot
19) USB-Port
20) STOP-Taste
ANSCHLUSS
Audioanschluss
Der Plattenspieler verfügbar über einen eingebauten Vorversteller und kann deshalb direkt an den Line-In/Aux-Eingang eines HiFi-System angeschlossen werden.
- Schlieben Sie das Audiokabel (4) an den Line-In/Aux-Eingang Ihres HiFi-Systems an (roter Stecker = rechter Kanal; weiß Stecker = linker Kanal).
Netzanschluss
- Schließen Sie das Netzkabel an einer Steckdose an.
- Stellen Sie den OFF/USB/PH-Schalter auf die PH-Funktion. Wenn die „PHONO" in der Anzeige erscheint, bedeutet das, dass die Stromversorgung einwandfrei ist. Ihr System ist dann bereit zur Musikwiedergabe.
PHONO
ANMERKUNGEN:
- Entfernen Sie die Nadelschutzkappe.
- Vergewissern Sie sich, dass der Tonarm nicht am Tonarmhalter befestigt ist, bevor Sie den Schallplattenspieler benutzen. Nach der Benutzung sollte der Tonarm wieder am Tonarmhalter verankert werden.
- Stellen Sie den OFF/USB/PH-Schalter (13) auf die PH-Funktion. In der LCD-Anzeige erscheidt „PHONO".
- Stellen Sie den Geschwindigkeitsschalter (7) in die von Ihnen benöttige Position.
- Legen Sie die Schallplatte auf den Plattenteller (benutzen Sie den Plattenadapter falls nötig).
- Stellen Sie die Tonarmsteuerung (6) auf "UP".
- Hebien Sie den Tonarm vom Tonarmhalter herunter und bewegen Sieihn vorsichtig zum Rand der Schallplatte. Der Plattenteller beginnnt sich zu drehen.
- Bewegen Sie den Tonarm auf die gewünschte Position der Schallplatte. Stellen Sie die Tonarmsteuerung (6) auf "DOWN".
- Stellen Sie die Lautstärke Ihres HiFi-Systems auf ein angenehmes Maß.
- Wenn das Ende der Schallplatte erreicht wird, hört der Plattenteller automatisch auf sich zu drehen. Heben Sie den Tonarm an und bewegen Sie inh vorsichtig zurück zum Tonarmhalter.
- Um den Plattenspieler zu stoppen, betätigten Sie die direkt STOP-Taste (20) oder haben Sie den Tonarm von der Platte herunter und setzen Sie ihn vorsichtig zurück auf den Tonarmhalter.
SCHALLPLATTEN-CODIERUNG
- Verbinden Sie Ihr USB-Flashdisc oder SD-Speicherkarte mit dem entsprechenden Port bzw. Slot (18)/(19).
- Stellen Sie den OFF/USB/PH-Schalter (13) auf die PH-Funktion. In der LCD-Anzeige erscheidt „PHONO".
- Wahlen Sie „PHONO" und starten Sie die Wiedergabe der gewünschten Spur, die auf dem angeschlossenen Speichermedium gespeichert werden soll.
- Betätigen Sie die REC-Taste (10). Im LCD-Display wird „USB“ oder „CARD“ blinkend angezeigt. Die Codierung startet nach 10 Sekunden und in der unteren Ecke links im LCD-Display wird „PHONO“ zusammen mit „USB“ oder „CARD“ blinkend angezeigt.
ANMERKUNG: Wenn Sie die REC-Taste (10) zweimal betätigten, startet die Codierung sofort.
5. Zum Stopen der Codierung betätigten Sieitte die STOP-Taste (20).
Anmerkung: Unterbrechen Sie die Wiedergabe während des Aufnahmevorgangs nicht. Ansonsten kann die Aufnahmefunktion nicht abgeschlossen werden.
WIEDERGABEVONMP3-/WMA-DATEIENÜBERUSB-DISCSODERSPEICHERKARTEN
- Verbinden Sie ihre USB-Flashdisc oder SD-Speicherkarte mit dem entsprechenden Port bzw. Slot (18)/(19).
- Stellen Sie den OFF/USB/PH-Schalter (13) auf die USB-Funktion. Das Gerät liest automatisch die Gesamtzahl der Verzeichnisse und Musiktitel ein.
- Betätigen Sie die PLAY/PAUSE-Taste (16), um die Wiedergabe vorübergehend anzuhalten. Die Wiedergabe startet mit dem ersten Musiktitel. Im LCD-Display erscheidt die aktuelle Titelnummer und das Dateifornat (WMA/MP3).
- Zum Unterbrechen der Wiedergabe betätigten Sie die PLAY/PAUSE-Taste (16)itte ernut. Die Zeitanzeige fangt an zu blinken.
- Zum Fortfahren der Wiedergabe betätigten Sie die PLAY/PAUSE-Taste (16) erneut.
- Zum Stopen der Wiedergabe betätigten Sieitte die STOP-Taste (20).
ÜBERSPRINGEN VONTITELN
SKIP - DN-Taste (14) - Betätigen Sie diese Taste, um zum Beginn des momentanen Titels zurückzugehen. Betätigen Sie die Taste kurz darauf erneut, um zum vorgen Titel zu springen.
SKIP - UP-Taste (12) - Betätigen Sie diese Taste, um zum{nachsten Titel zu springen. Betätigen Sie die Taste erneut, um weitere Titel nach vorne zu springen.
F-UP-Taste (9) - Mit dieser können Sie während der Wiedergabe das Verzeichnis wechseln. Halten Sie entweder die SKIP - DN-Taste (14) oder die SKIP - UP-Taste (12) gedrückt, um eine Schnellsuche durch die Spur mit gleichzeitiger Tonausgabe zu starten.
ID3-Tag-Unmittelung - ID3-Tag erfolgslich den Anzeige des Interprets und des Musiktitel der aktuellen Wiedergabatedatei. Um ID3-Funktionen zu aktivieren, betätigten Sie die ID3/PROG-Taste (8) während der Wiedergabe und „ID3 ON" entscheid in der LCD-Anzeige. Um die ID3-Funktion wieder zu deaktivieren, betätigten Sie die ID3/PROG-Taste (8) einsch erneut.

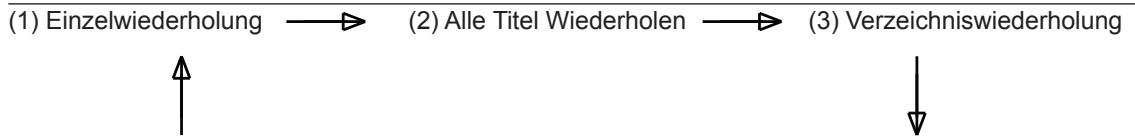

WIEDERHOLUNG/INTRO/ZUFALLSWIEDERGABE
| WIEDERGABEMODUS | ANZEIGE IM LCD-DISPLAY |
| EINZELWIEDERHOLUNG | © |
| ALLE WIEDERHOLEN | © ALL |
| VERZEICHNISWIEDERHOLUNG | © FOLDER |
| INTROWIEDERGABE | INTRO |
| ZUFALLSWIEDERGABE | RANDOM |
| AUS | - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - |
WIEDERHOLUNG
- Wenn Sie den gleichen Titel wiederholt wiedergeben wollen, betätigten Sie während der Wiedergabe die MODE-Taste (11) auf dem Gerät.
- Wenn Sie die gesamte Disc wiederholen wollen, betätigten Sie die MODE-Taste zweimal (11), bis in der Anzeige „ALL“ entscheid.
- Wenn Sie ein Verzeichnis wiederholen wollen, betätigten Sie die MODE-Taste dreimal (11), bis in der Anzeige FOLDER "erscheint.
- Um die Wiederholungswiedergabe abzubrechen, betätigten Sie die STOP-Taste (20) oder betätigten Sie die MODE-Taste (11) solange, bis die Wiederholungsanzeige von der Anzeige verschwindet
INTROWIEDERGABE
These Funktion spielt jeweils die ersten 10 Sekunden jedem Titels ab.
-
Wenn Sie die MODE-Taste (11) im gestoppten Zustand oder während der Wiedergabe viermal betätigten, leuchtet die INTRO-Anzeige auf.
-
Um die INTRO-Wiedergabe abzubrechen, betätigen Sie die STOP-Taste (20) oder betätigten Sie die MODE-Taste (11) solange, bis die INTRO-Anzeige von der Anzeige verschwindet.
ZUFALLSWIEDERGABE
- Wenn Sie die MODE-Taste (11) im gestoppten Zustand oder während der Wiedergabe fummal betätigen, leuchtet die RANDOM-Anzeige auf.
- Im gestoptem Zustand konnen Sie dann durch Betatigung der PLAY/PAUSE-Taste (16) die Zufallswiedergabe starten.
- Wenn Sie die Zufallswiedergabe wieder abschalten möchten, betätigten Sie einfach die STOP-Taste (20) und „RANDOM“ versuswindet von der Anzeige
PROGRAMMWIEDERGABE
These Funktion erormglich Ihnen bis zu 32 in einer beliebigen Reihenfolge wiederzugegeben, inklusive Titelwiederholungen.
- Um diese Funktion zu aktivieren, betätigen Sie im gestopten Zustand die ID3/PROG-Taste (8) und die PROG-Anzeige fängt an zu blinken.
- Wahlen Sie einen Titel, indem Sie entweder die SKIP - DN-Taste (14) oder die SKIP - UP-Taste (12) gedrückt halten oder mit der F-UP-Taste (9) das Verzeichnis wechseln.
- Betätigen Sie die ID3/PROG-Taste (8) zum Speichern des Programmitels.
- Wiederholen Sie die Schritte 3 und 4, um bei Bedarf weitere Titel zu programmieren.
- Starten Sie die Programmwiedergabe, indem Sie die PLAY/PAUSE-Taste (16) betätigten.
- Wenn Sie die Programmwiedergabe abbrechen möchten, betätigten Sie einfach die STOP-Taste (20) und „PROG" versuschwindet von der Anzeige.
Modell: L-69
Netzspannung: 220 / 240V 50Hz
Stromverbrauch: 14 W (max)
Ausgabe: Audioausgang (Cinch)
WARNING
Um Feuer und Stromschlagen vorzubeugen, vermeiden Sie es das Gerät Regen oder Feuchtigkeit auszusetzen.
Der Netzstecker dient dazu das Gerät vom Strom zu trennen und sollte deshalb immer leicht zugänglich bleiben. Wenn Sie das Gerät vollständig vom Strom trennen wollen, ziehen Sieitte den Stecker vollständig aus der Steckdose hereaus.
Warnhinweis zu Flüssigkeiten: Diese Gerät sollte keinen Wassertropfen und -spritzern ausgesetzt werden. Gegenstände, die mit Flüssigkeiten gefällt sind, sollenn nicht auf das Gerät gestellt werden.
Warnhinweis zur Ventilation: Die normale Ventilation des Geräts darf nicht behindert werden.
- Vergewissern Sie sich, dass ein Minimalabstand (50 mm) um den Apparat herum eingehalten wird, um ausreichende Ventilation zu gewährleisten.
- Gegenstände mit offenen Flammen wie z. B. Kerzen sollenn niemals auf das Gerät gestellt werden.
- Achten Sie beim Entsorgen von Batterien auf die Umwelt.
- Das Gerät sollte nur unter moderaten klimatischen Bedingungen benutzt werden.
Das Typenschild ist auf der Unterseite des Geräts angebracht.
Der Netzstecker dient dazu das Gerät vom Strom zu trennen und sollte deshalb imer leicht zuganglich bleiben. Wenn Sie das Gerät vollständig vom Strom trennen wollen, ziehen Sieitte den Stecker vollständig aus der Steckdose hereus. Der Netzstecker solle während der Benutzung immer zuganglich bleiben.
Dieses Gerät soll keine Wassertopfen und -spritzern ausgesetzt werden. Gegenstände die mit Flüssigkeiten gefällt sind sollenn nicht auf das Gerät gestellt werden.
Sollten Sie irgendwann zu späterer Zeit这点es Produkt entsorgen wollen, beachten Sieitte Folgenden Elektroschrott sollte nicht mit dem Haushaltsmull entsorgt werden.itte recyclen Sie inh, sofern Ihnen Entsprechende Mochigkeiten zur Verfugung stehen. Setzen Sie sich mit ihren communalen Behörden o Himr Einzelhandler in Verbindung und fragen Sie diese um Rat bezüglich der Wiederverwertung. (Elektro- und Elektronik-Altgeräe-Richtlinie (WEEE))
