BEDIENUNGSANLEITUNG DF-1320 LENCO

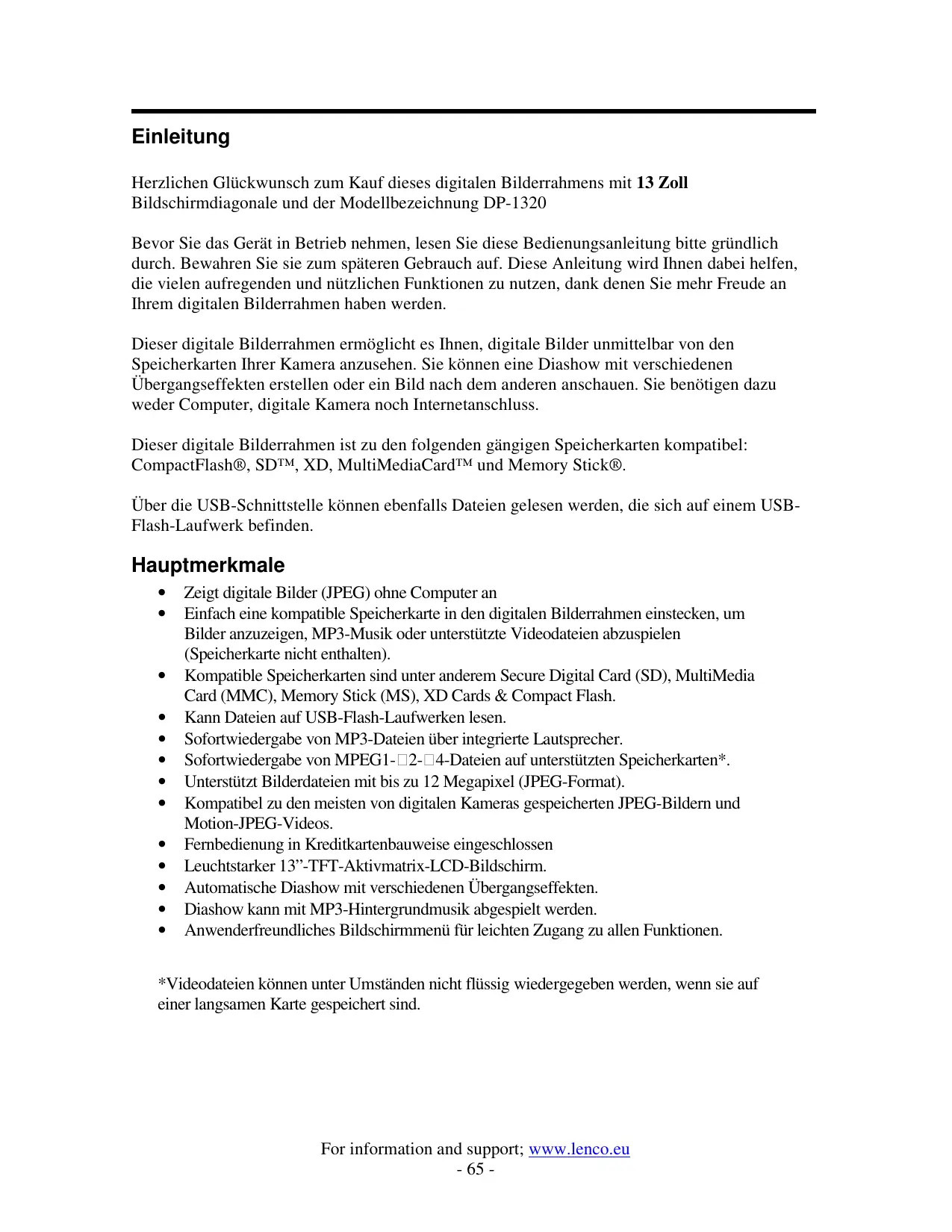

Einleitung Herzlichen Glückwunsch zum Kauf dieses digitalen Bilderrahmens mit 13 Zoll Bildschirmdiagonale und der Modellbezeichnung DP-1320 Bevor Sie das Gerät in Betrieb nehmen, lesen Sie diese Bedienungsanleitung bitte gründlich durch. Bewahren Sie sie zum späteren Gebrauch auf. Diese Anleitung wird Ihnen dabei helfen, die vielen aufregenden und nützlichen Funktionen zu nutzen, dank denen Sie mehr Freude an Ihrem digitalen Bilderrahmen haben werden. Dieser digitale Bilderrahmen ermöglicht es Ihnen, digitale Bilder unmittelbar von den Speicherkarten Ihrer Kamera anzusehen. Sie können eine Diashow mit verschiedenen Übergangseffekten erstellen oder ein Bild nach dem anderen anschauen. Sie benötigen dazu weder Computer, digitale Kamera noch Internetanschluss. Dieser digitale Bilderrahmen ist zu den folgenden gängigen Speicherkarten kompatibel: CompactFlash®, SD™, XD, MultiMediaCard™ und Memory Stick®. Über die USB-Schnittstelle können ebenfalls Dateien gelesen werden, die sich auf einem USBFlash-Laufwerk befinden. Hauptmerkmale

Zeigt digitale Bilder (JPEG) ohne Computer an Einfach eine kompatible Speicherkarte in den digitalen Bilderrahmen einstecken, um Bilder anzuzeigen, MP3-Musik oder unterstützte Videodateien abzuspielen (Speicherkarte nicht enthalten). Kompatible Speicherkarten sind unter anderem Secure Digital Card (SD), MultiMedia Card (MMC), Memory Stick (MS), XD Cards & Compact Flash. Kann Dateien auf USB-Flash-Laufwerken lesen. Sofortwiedergabe von MP3-Dateien über integrierte Lautsprecher. Sofortwiedergabe von MPEG1- 2- 4-Dateien auf unterstützten Speicherkarten*. Unterstützt Bilderdateien mit bis zu 12 Megapixel (JPEG-Format). Kompatibel zu den meisten von digitalen Kameras gespeicherten JPEG-Bildern und Motion-JPEG-Videos. Fernbedienung in Kreditkartenbauweise eingeschlossen Leuchtstarker 13”-TFT-Aktivmatrix-LCD-Bildschirm. Automatische Diashow mit verschiedenen Übergangseffekten. Diashow kann mit MP3-Hintergrundmusik abgespielt werden. Anwenderfreundliches Bildschirmmenü für leichten Zugang zu allen Funktionen. *Videodateien können unter Umständen nicht flüssig wiedergegeben werden, wenn sie auf einer langsamen Karte gespeichert sind. For information and support; www.lenco.eu

Loslegen Packungsinhalt Digitaler Bilderrahme und Standfuß Bedienungsanleitung Wechselstromadapter Fernbedienung USB-Kabel For information and support; www.lenco.eu

Installation des Geräts

Öffnen Sie die Verpackung und entnehmen den Schaumstoff. Entfernen Sie die Schutzhülle vom Gerät. Bringen Sie den Standfuß auf der Rückseite des digitalen Bilderrahmens an. Stecken Sie den Wechselstromadapter in eine Steckdose. Verbinden Sie das andere Ende mit dem Gerät. Nachdem der Inhalt auf dem Flash-Medium gespeichert wurde, stecken Sie es in den richtigen Einschubschlitz. Stellen Sie die Ein/Aus-Taste auf ON. Anschluss an einen PC Der digitale Bilderrahmen verfügt über eine USB-Schnittstelle („slave“) zum Anschluss an einen PC und eine zweite USB-Schnittstelle („host“) zum Anschluss an andere Geräte wie z.B. ein Flash-Laufwerk, einen USB-Kartenleser oder eine Kamera. Wenn das Gerät mit einem PC verbunden ist, können Sie Inhalte vom PC einfach in den internen Speicher oder auf die Speicherkarte ziehen („drag-and-drop“). Sie können ebenfalls Inhalte aus dem internen Speicher löschen. HINWEIS: USB-Slave- und USB-Host-Schnittstelle können nicht gleichzeitig benutzt werden. For information and support; www.lenco.eu

Bedienung Der digitale Bilderrahmen ist ganz einfach zu bedienen:

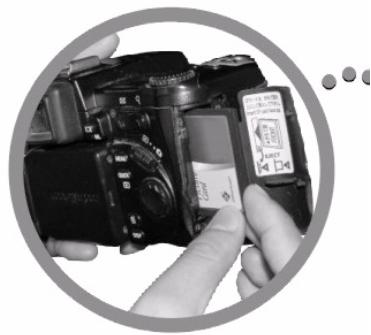

1. Die Speicherkarte aus der Kamera nehmen:

2. Die Speicherkarte in den Bilderrahmen stecken, so dass die beschriftete Seite vom Gerät

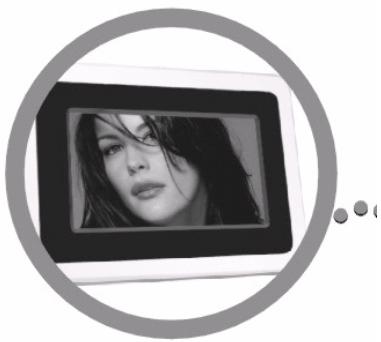

3. Nach dem Einschalten des Bilderrahmens wird das Bild automatisch angezeigt.

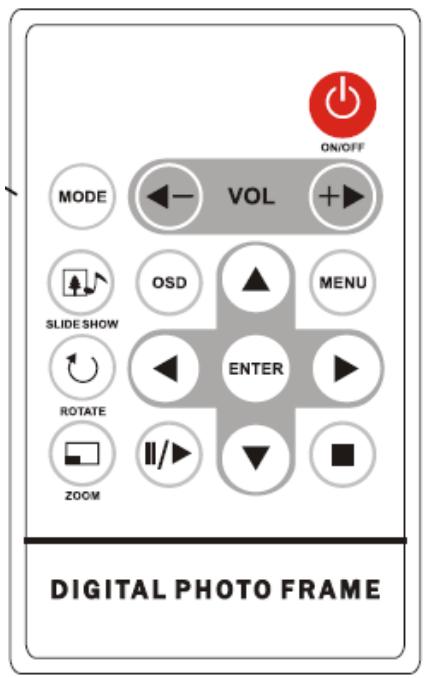

Handhabung der Fernbedienung Die folgende Tabelle beschreibt kurz die Funktionen der Fernbedienung Taste Beschreibung On/Off Ein/Aus: Den Bilderrahmen ein/ausschalten Mode Vol - Zwischen Foto-/Audio/Videomodus umschalten Lautstärke reduzieren Vol + Lautstärke erhöhen Slideshow Start der Diashow OSD Ruft das Bildschirmmenü auf. Menu Menütaste: Ruft das Hauptmenü auf. Rotate Das aktuell angezeigte Bild drehen Enter Eingabetaste/Bestätigung Zoom Das aktuell angezeigte Bild vergrößern Wiedergabe/Pause Stop Richtungstasten Auf dem Bildschirm bewegen For information and support; www.lenco.eu

Speicherkarten einstecken Der digitale Bilderrahmen ist zu den folgenden Speicherkarten kompatibel:

Stecken Sie die Speicherkarte so ein, dass die beschriftete Seite von Ihnen WEGgerichtet ist. Schieben Sie die Speicherkarte nicht mit Gewalt in den Einschubschlitz. Falls es Ihnen nicht gelingt, die Speicherkarte ohne Druck ganz einzustecken, haben Sie sie möglicherweise falsch herum eingesteckt. Hinweis: Der digitale Bilderrahmen erkennt AUSSCHLIEßLICH Bilder im JPEG-Format. Digitale Bilder anderer Formate werden von dem Gerät ignoriert. Vergewissern Sie sich, dass mindestens ein Bild auf der Speicherkarte gespeichert ist. Der Bilderrahmen kann nicht ordnungsgemäß arbeiten, wenn kein Bild vorliegt. Sie können ebenfalls ein USB-Flash-Laufwerk auf die gleiche Weise wie eine Speicherkarte benutzen. Überspielen Sie einfach Dateien auf das Flash-Laufwerk und stecken es dann in die USB-Host-Schnittstelle rechts am Gerät. Hauptmenü Nachdem Sie den digitalen Bilderrahmen eingeschaltet haben, gelangen Sie direkt zum Menübildschirm. Um die Autostartfunktion einzustellen, gehen Sie ins SETUP-Menü. Benutzen Sie die Richtungstasten (links/rechts) und wählen das „Set up”-Symbol. Drücken Sie die Eingabetaste, um die verfügbaren Optionen anzuzeigen. Mit den Richtungstaste (hoch/runter) „auto start“ wählen. Drücken Sie die MENU-Taste, um das folgende Menü aufzurufen: For information and support; www.lenco.eu

Benutzen Sie die Richtungstasten (rechts/links) zur Steuerung des Menüs und die Eingabetaste zur Bestätigung. Hinweis: Sie können aus allen Menüs in das Hauptmenü zurückkehren, indem Sie die Menütaste drücken Funktion Nand Setup Calendar SD/MMC/MS/xD USB Beschreibung Dateien im internen Speicher wiedergeben Einstellungsmenü Anzeige von Kalender, Uhr- und Weckzeit Dateien auf einer SD/MMC/MS/xD-Speicherkarte wiedergeben Dateien auf einer CF-Speicherkarte wiedergeben Dateien auf einem USB-Flash-Laufwerk wiedergeben HINWEIS: Die Symbole der obigen Funktionen erscheinen automatisch auf dem Menübildschirm, wenn die entsprechenden Speicherkarten eingesteckt werden. Die Symbole verschwinden wieder, wenn die entsprechende Karte aus dem Einschubschlitz genommen wird. Bilder betrachten Achten Sie darauf, dass sich mindestens ein Bild auf Ihrer Speicherkarte oder Ihrem USB-FlashLaufwerk befindet. Danach:

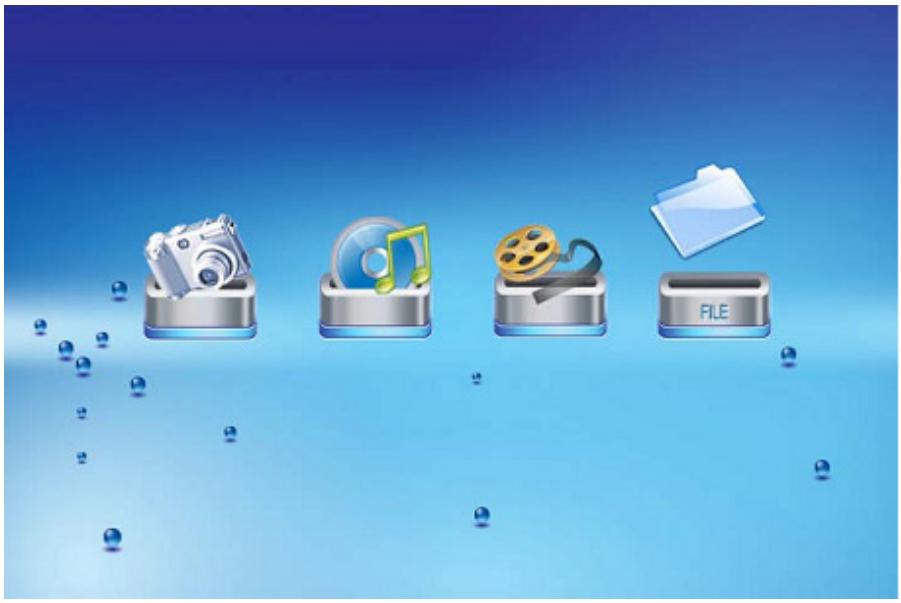

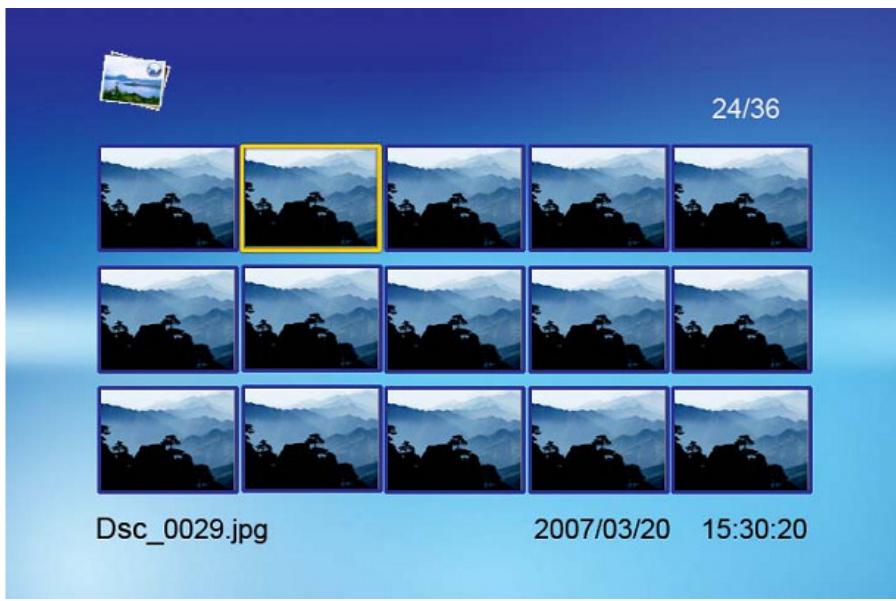

Im Hauptmenü den zutreffenden Flash-Datenträger wählen. (SD/xD/CF/MS/USB/NANDInterner Speicher) Im Menü PHOTO wählen und die Eingabetaste drücken Das Vorschaubild eines Fotos erscheint. Sie können die Markierung mit den Richtungstasten (hoch/runter/links/rechts) bewegen. Falls ein Verzeichnis markiert ist, können Sie das Verzeichnis mit der Eingabetaste öffnen. For information and support; www.lenco.eu

Andernfalls bewirkt Drücken der Eingabetaste, dass das Bild auf dem ganzen Bildschirm angezeigt wird (Pausenmodus). Drücken Sie die Wiedergabetaste, um die Diashow zu starten.

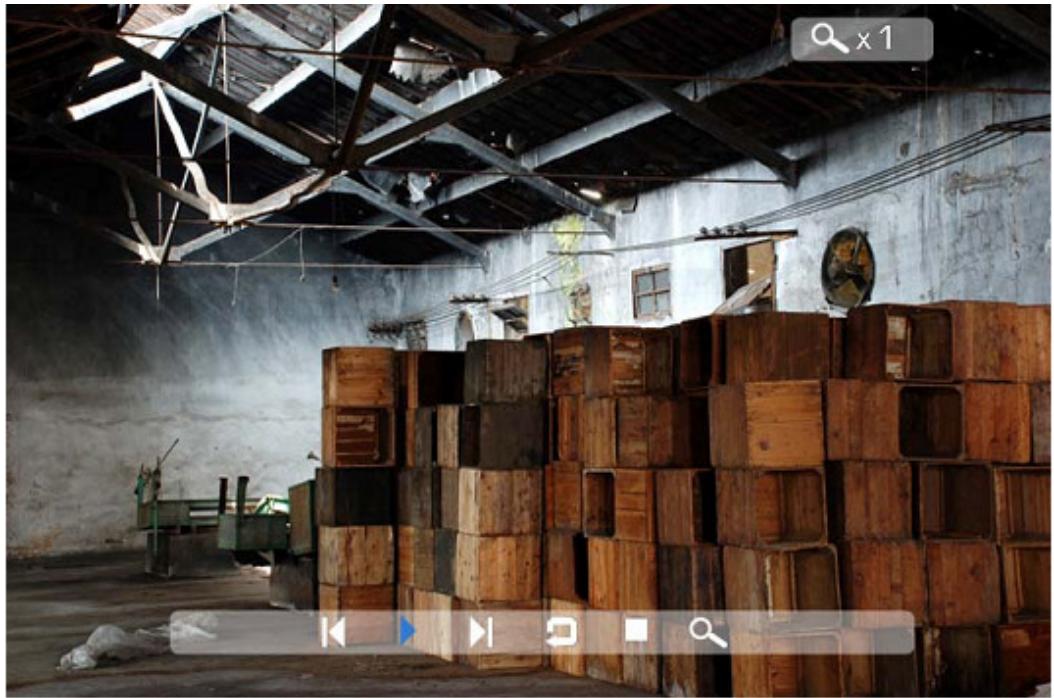

Wenn eine Diashow läuft oder ein Bild angezeigt wird, können Sie die OSD-Taste drücken. Das folgende Menü erscheint: Zurück Das vorherige Bild der Bilderliste anzeigen Wiedergabe/Pause For information and support; www.lenco.eu

Die aktuelle Diashow wiedergeben oder pausieren. Weiter Das nächste Bild der Bilderliste anzeigen Drehen Benutzen Sie die Drehfunktion, um die Ausrichtung des Bilds auf Hoch- oder Querformat zu ändern. Stop Die Diashow anhalten und zur Bildvorschau zurückkehren. Zoom Zum Vergrößern des Bilds. Wiederholtes Drücken vergrößert das Bild noch weiter. Videos anschauen Der digitale Bilderrahmen unterstützt die folgenden Videoformate:

Motion JPEG (*avi): Das Videoformat, das von den meisten digitalen Kameras verwendet wird MPEG-1 &MPEG-2 –w/layer I,II,III (*MPG,*MPEG,*DAT) MPEG 4-W/MP3-audio (*avi) Achten Sie darauf, dass sich mindestens ein Video auf Ihrer Speicherkarte oder Ihrem USBFlash-Laufwerk befindet. Danach:

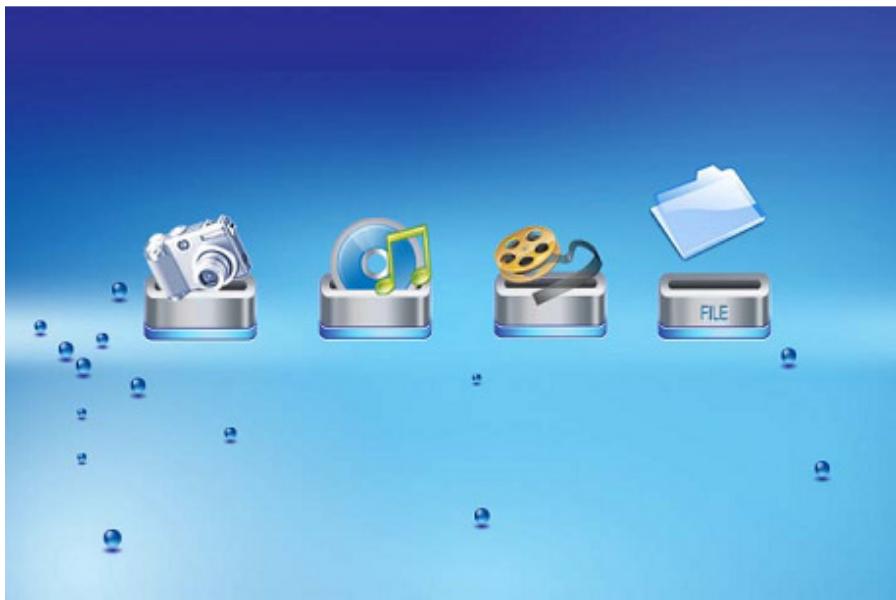

Im Hauptmenü den zutreffenden Flash-Datenträger wählen. (SD/xD/CF/MS/USB/NANDInterner Speicher) Im Menü MOVIE wählen und die Eingabetaste drücken For information and support; www.lenco.eu

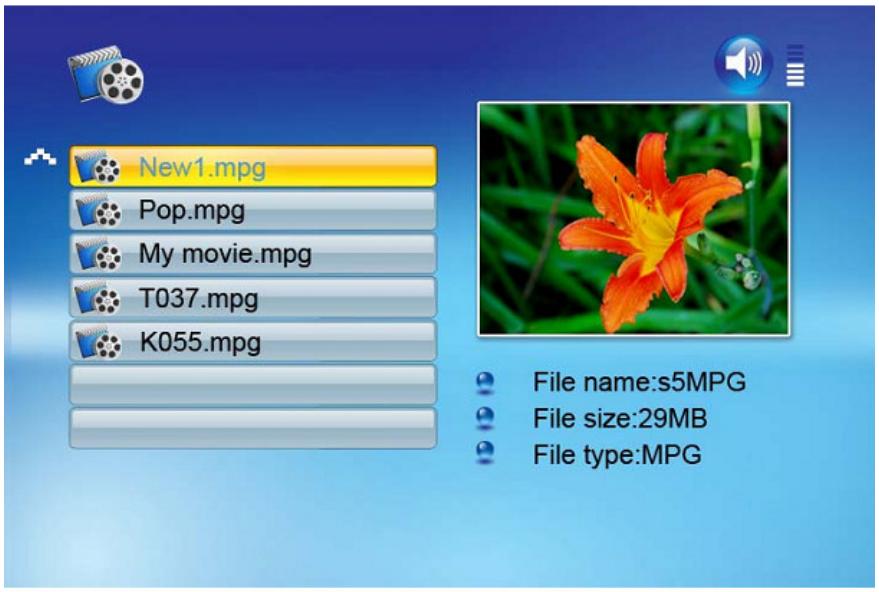

Eine Liste aller Videodateien wird auf der linken Seite des Bildschirms angezeigt. Die rechte Seite besteht aus dem Videovorschaufenster und der Informationsanzeige zum aktuellen Video. Mit den Richtungstasten (Hoch/Runter) ein Video wählen und mit der Eingabetaste abspielen. Während ein Video abgespielt wird, können Sie die OSD-Taste auf der Fernbedienung drücken. Das folgende Menü erscheint: Zurück Das vorherige Video der Wiedergabeliste abspielen For information and support; www.lenco.eu

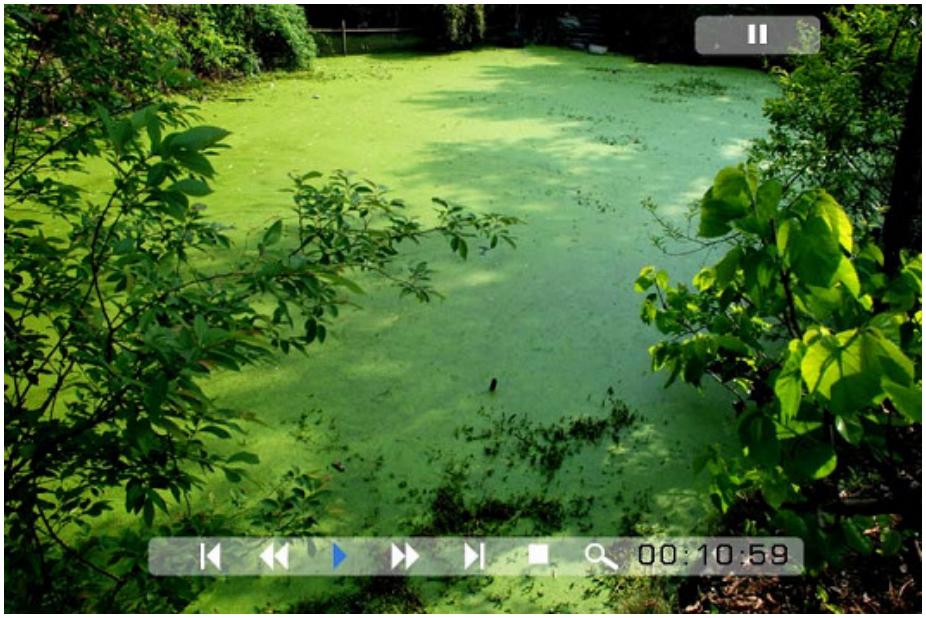

Schnellvorlauf Das Video mit 2-, 3-, 4-facher Geschwindigkeit abspielen. Wiedergabe/Pause Das Video abspielen oder pausieren. Schnellrücklauf Das Video mit 2-, 3-, 4-facher Geschwindigkeit rückwärts abspielen. Weiter Das nächste Video der Wiedergabeliste abspielen Stop Das Video anhalten und zur Wiedergabeliste zurückkehren Zoom Die Bild um den Faktor 2/3/4/1 vergrößern. For information and support; www.lenco.eu

MP3-Musikdateien abspielen Achten Sie darauf, dass sich mindestens eine MP3-Datei auf Ihrer Speicherkarte oder Ihrem USB-Flash-Laufwerk befindet. Danach:

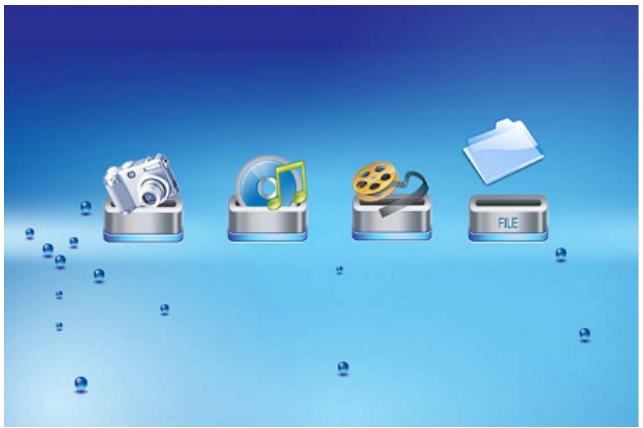

Im Hauptmenü den zutreffenden Flash-Datenträger wählen. (SD/xD/CF/MS/USB/NANDInterner Speicher) Im Menü MUSIC wählen und die Eingabetaste drücken

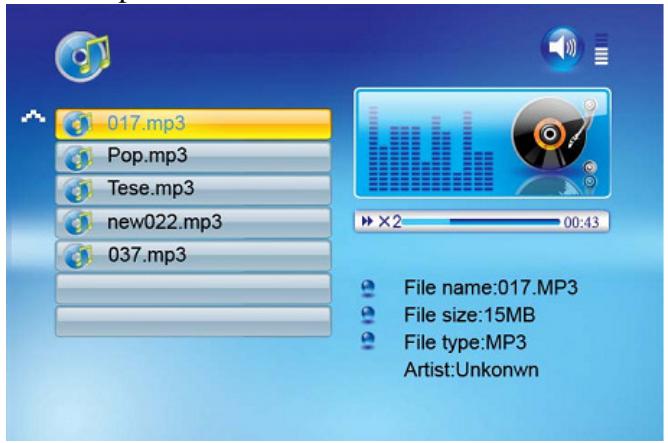

Eine Liste aller Musikdateien wird auf der linken Seite des Bildschirms angezeigt. Die rechte Seite besteht aus der Frequenzpegelanzeige und der Statuszeile. Unterhalb der Statuszeile befindet sich ein Feld zur Anzeige von Informationen zum Lied. Mit den Richtungstasten (Hoch/Runter) eine Musikdatei wählen und mit der Eingabetaste abspielen.

Mit VOL+ die Lautstärke erhöhen und mit VOL- verringern.

Mit der Wiedergabe/Pause-Taste der Fernbedienung eine Musikdatei abspielen oder pausieren.

Mit der Stop-Taste der Fernbedienung zur Liste der Musikdateien zurückkehren. For information and support; www.lenco.eu

File-Menü Eine Diahows mit Hintergrundmusik abspielen Achten Sie darauf, dass sich mindestens ein Bild auf Ihrer Speicherkarte oder Ihrem USB-FlashLaufwerk befindet. Zusätzlich muss sich eine MP3-Datei auf der gewählten Speicherkarte/dem USB-Laufwerk/im internen Speicher befinden. Danach:

Im Hauptmenü den zutreffenden Flash-Datenträger wählen. (SD/xD/CF/MS/USB/NANDInterner Speicher) Im Menü FILE wählen und die Eingabetaste drücken

Eine Liste aller Dateien auf der gewählten Speicherkarte bzw. im internen Speicher wird auf der linken Seite des Bildschirms angezeigt. Auf der rechten Seite werden Dateiinformationen angezeigt. Mit den Richtungstasten (hoch/runter) eine Bilddatei wählen und die Eingabetaste drücken, um das Foto auf dem ganzen Bildschirm anzuzeigen (Pausenmodus). Die Wiedergabetaste der Fernbedienung drücken. Die Diashow wird gestartet.

Während eine Audio-Diashow abgespielt wird, können Sie die OSD-Taste drücken. Das folgende Menü erscheint: For information and support; www.lenco.eu

Zurück Das vorherige Bild der Bilderliste anzeigen Wiedergabe/Pause Die aktuelle Diashow wiedergeben oder pausieren. Weiter Das nächste Bild der Bilderliste anzeigen Drehen Benutzen Sie die Drehfunktion, um die Ausrichtung des Bilds auf Hoch- oder Querformat zu ändern. Stop Die Diashow anhalten und zur Bildvorschau zurückkehren. Zoom Die Bild um den Faktor 2/4/8/16/1 vergrößern. VOL VOL+ oder VOL- der Fernbedienung drücken, um die Lautstärke zu erhöhen oder zu verringern For information and support; www.lenco.eu

Kopieren und Löschen von Dateien Zum Kopieren oder Löschen von Dateien auf der Speicherkarte, dem USB-Laufwerk oder im internen Speicher. Kopieren

• Im Hauptmenü den zutreffenden Flash-Datenträger wählen. (SD/xD/CF/MS/USB/NANDInterner Speicher)
• Im Menü FILE wählen und die Eingabetaste drücken
• Eine Liste der verfügbaren Dateien wird angezeigt. Mit den Richtungstasten (hoch/runter) die gewünschte Datei markieren und mit der rechten Richtungstaste bestätigen. Diesen Vorgang für alle Dateien wiederholen, die Sie kopieren möchten

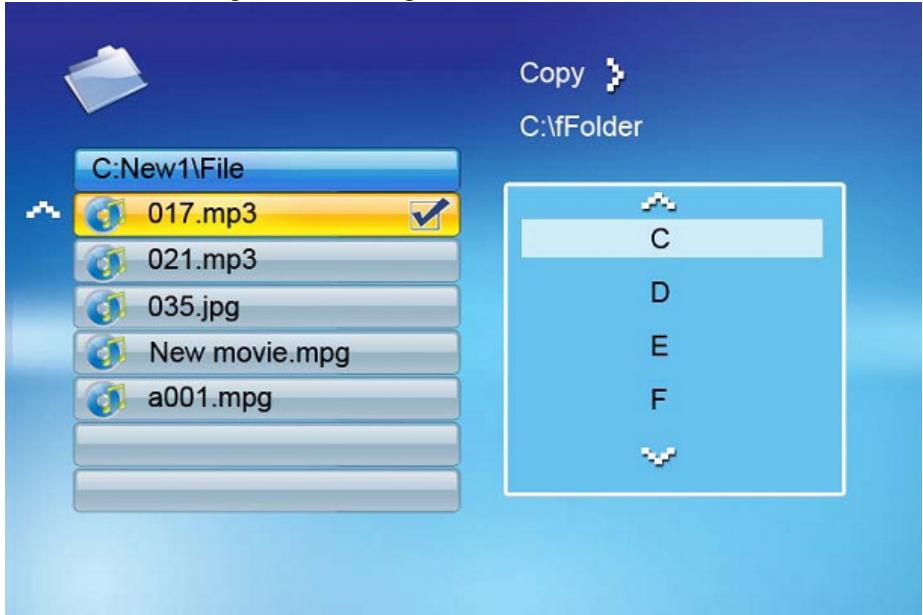

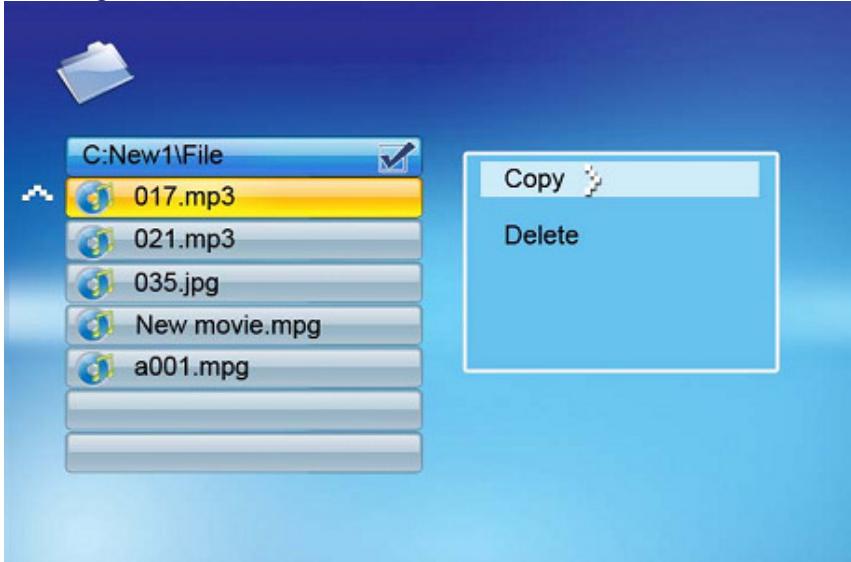

• Durch Drücken der OSD-Taste das Copy-/Delete-Menü aufrufen. „Copy“ wählen und die Eingabetaste drücken.

Mit den Richtungstasten (hoch/runter) das Zielverzeichnis für die Datei wählen. Mit der rechten Richtungstaste bestätigen.

Mit der Eingabetaste den Kopiervorgang starten. For information and support; www.lenco.eu

Im Hauptmenü den zutreffenden Flash-Datenträger wählen. (SD/xD/CF/MS/USB/NANDInterner Speicher) Im Menü FILE wählen und die Eingabetaste drücken Eine Liste der verfügbaren Dateien wird angezeigt. Mit den Richtungstasten (hoch/runter) die gewünschte Datei markieren und mit der Eingabetaste bestätigen. Diesen Vorgang für alle Dateien wiederholen, die Sie kopieren möchten Durch Drücken der OSD-Taste das Copy-/Delete-Menü aufrufen. „Delete“ wählen und die Eingabetaste drücken. Die Datei wird gelöscht. Das SETUP-Menü Die folgenden Optionen können über das SETUP-Menü, das im Hauptmenü zugänglich ist, geändert werden: Funktion Language (Sprache) Slideshow time Slideshow mode Music Repeat Mode Movie Repeat Mode Display mode Time Alarm Default Beschreibung Englisch, Französisch, Spanisch, Deutsch, Schwedisch, Griechisch, Italienisch, Türkisch. Anzeigedauer der Diashow: 3s/5s/15s/1min/15min/1h Modus der Diashow: Off, Random, Fading, Bottom_to_top, Top_to_bottom, Left_to right, Right_to_left, Door_close, Door_open, Hori_cross, Verti_cross Einstellung der Wiederholung für die Musikwiedergabe: Repeat one (eines wiederholen), Repeat all (alle wiederholen), Repeat off (keine Wiederholung) Einstellung der Wiederholung für die Videowiedergabe: Repeat one (eines wiederholen), Repeat all (alle wiederholen), Repeat off (keine Wiederholung) Bildschirmmodus: Crop (schneiden), Stretch (anpassen), Cinema (mit schwarzen Balken anzeigen) Einstellung von Jahr/Monat/Datum/Uhrzeit Alarm Time (Weckzeit)/Alarm Music (Weckmusik)/Alarm On/Off setup (Wecker aktivieren/deaktivieren) Auf die Werkseinstellungen zurücksetzen For information and support; www.lenco.eu

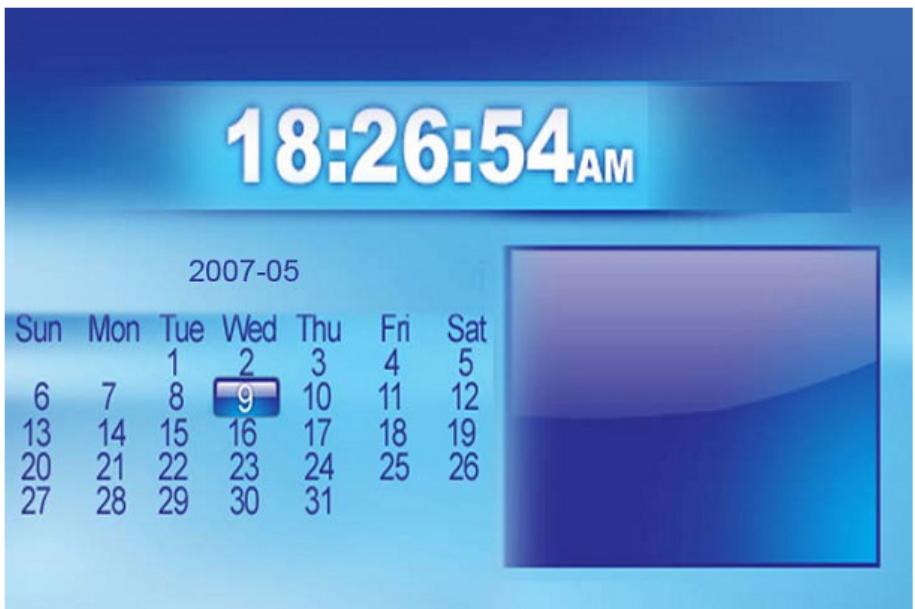

Kalender/Uhrzeit anzeigen Nachdem Sie den digitalen Bilderrahmen eingeschaltet haben, gelangen Sie direkt zum Menübildschirm. Zur Anzeige des Kalenders und der Uhrzeit wählen Sie CALENDER/CLOCK und drücken die Eingabetaste. Falls der Wecker aktiviert ist, wird ebenfalls die Weckzeit angezeigt. Eine Diashow wird im Bildvorschaufenster auf der rechten Seite des Bildschirms gestartet. For information and support; www.lenco.eu

Technische Hilfe Häufig gestellte Fragen

1) F: Kann ich den digitalen Bilderrahmen durch Berühung des Bildschirms bedienen?

A: Es handelt sich bei dem LCD-Bildschirm nicht um einen Sensorbildschirm. Bitte verwenden Sie das Tastenfeld oder die Fernbedienung, um den digitalen Bilderrahmen zu bedienen.

2) F: Kann der LCD-Bildschirm Schaden nehmen, wenn ich ein bestimmtes Bild sehr lange

anzeigen lasse? A: Nein. Der digitale Bilderrahmen kann ein Bild lange Zeit ohne Unterbrechnung anzeigen. Wir empfehlen jedoch, ein und dasselbe Bild nicht länger als einen Monat anzuzeigen.

3) F: Wie kann ich Musikdateien speichern?

A: Benutzen Sie zuerst einen PC und ein gängiges Tonbearbeitungsprogramm, um Ihre Musik ins MP3-Format umzuwandeln. Der digitale Bilderrahmen kann nur MP3-Musikdateien abspielen. Das heißt, dass alle Windows Media Player™- und/oder iTunes™-Dateien zunächst konvertiert werden müssen. Sie können ein Kartenlesegerät oder Ihre digitale Kamera verwenden, um diese Dateien auf Ihre Speicherkarte zu überspielen.

4) F: Verfügt der digitale Bilderrahmen über einen internen Speicher?

A: Ja. Der digitale Bilderrahmen verfügt über 128 MB internen Speicher zur Speicherung Ihrer Dateien.

5) F: Was ist die maximale Bildgröße?

A: Der digitale Bilderrahme kann Bilder bis zu einer Größe von 12 Megapixel anzeigen.

7) F: Warum zeigt der digitale Bilderrahmen manche meiner Bilder nicht an?

A: Der digitale Bilderrahmen zeigt Fotos an, welche demselben Standard wie Bilder von digitalen Kameras entsprechen. Dieses Format ist ein JPEG-Format. Manche Bilder, z.B. Bilder aus dem Internet, gescannte Bilder oder Bilder im RAW-Format, sind nicht dem Kameraindustriestandard entsprechend gespeichert worden. Daher können Sie nicht korrekt vom digitalen Bilderrahmen angezeigt werden. Bitte verwenden Sie PC-Software, um solche Bilder ins Standard-JPEGFormat umzuwandeln, bevor Sie sie auf dem digitalen Bilderrahmen betrachten. For information and support; www.lenco.eu

Fehlerbehebung Symptom Der digitale Bilderrahmen lässt sich nicht einschalten Ursache Der Stromstecker des Geräts ist nicht richtig eingesteckt. Abhilfe Achten Sie darauf, dass der Wechselstromadapter richtig mit dem Bilderrahmen verbunden ist. Auch ohne Speicherkarte sollten Sie einen weißen Bildschirm sehen, wenn Sie den Wechselstromadapter an den Bilderrahmen anschließen und das Gerät einschalten. Falls sich der Bildschirm nicht aktiviert, prüfen Sie, ob das Stromkabel an den digitalen Bilderrahmen angeschlossen ist. Achten Sie darauf, dass es sicher verbunden ist. Kein Startbildschirm Die Speicherkarte ist nicht richtig eingesteckt. Inkompatibles Dateiformat Stecken Sie eine unterstützte Speicherkarte ein Achten Sie darauf, dass sich wenigstens eine unterstützte Fotodatei auf der Speicherkarte befindet.

• Kompatibles Fotoformat: Kompatibles Fotoformat: JPEG
• Kompatibles Musikformat: MP3
• Kompatibles Videoformat: Motion JPEG (avi), MPEG1, MPEG2, MPEG4. Achten Sie darauf, zur Wiedergabe von Videodateien eine Hochgeschwindigkeitsspeicher karte zu verwenden. Die Datei lässt sich nicht wiedergeben Video lässt sich nicht gut abspielen Langsame Speicherkarte Das Video erscheint sehr klein auf dem Bildschirm Geringe Videoauflösung Die ideale unterstützte Auflösung für Fotos und Videos ist 1024x768 . Benutzen Sie zur Vergrößerung die Zoom-Taste der Ferndienung. For information and support; www.lenco.eu

Technische Daten Typ Interner Speicher Auflösung Stromversorgung Stromverbrauch Betriebstemperatur Leuchtstärke Kontrast Blickwinkel Reaktionszeit Bildschirmmodus Dateiformat Fotogröße Netzspannung Karten USB-Schnittstellen Packungsinhalt 13 Zoll digitaler Bilderrahmen 128MB 640 x 480 12 V 24 Watt -20 bis +5 Grad 450cd/m2 max. 450:1 60/60/45/45 (Kontrastverhältnis=10) 10ms 4:3

12 Megapixel 110–240V~ (50HZ–60Hz)

USB-Host, USB-Slave Digitaler Bilderrahmen Netzadapter Bedienungsanleitung Fernbedienung USB-Kabel Standfuß Falls Sie dieses Produkt zu einem späteren Zeitpunkt entsorgen müssen, beachten Sie bitte: Elektro- und Elektronik-Altgeräte dürfen nicht mit dem Hausmüll entsorgt werden. Bitte wiederverwerten, falls entsprechende Einrichtungen vorhanden sind. Für Hinweise zur Wiederverwertung wenden Sie sich an die zuständigen örtlichen Stellen oder Ihren Händler. (Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten) For information and support; www.lenco.eu
