BEDIENUNGSANLEITUNG PW50BS HONEYWELL

Beachten Sie die Einbauanleitung. Benutzen Sie das Gerät bestimmungsgemäß in einwandfreiem Zustand sicherheits- und gefahrenbewusst. Beachten Sie, dass das Gerät ausschließlich für den in dieser Einbauanleitung genannten Verwendungsbereich bestimmt ist. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Beachten Sie, dass alle Montage-, Inbetriebnahme, Wartungs- und Justagearbeiten nur durch autorisierte Fachkräfte ausgeführt werden dürfen. Lassen Sie Störungen, welche die Sicherheit beeinträchtigen können, sofort beseitigen.

Funktionsbeschreibung

Medium Wassertemperatur Betriebsdruck

Schutzklasse Anschlussgröße Anschluss Abwasser

Wasser 5-30°C 2,0-8,0 bar

Umgebungstemperatur Nenndruck Nenndurchfluss (Δp=1,0 bar) Nenndurchfluss (Δp=1,8 bar) Rückspülen Max. (Δp=1,8 bar) Netzspannung (ext. Trafo) Schutzkleinspannung Leistungsaufnahme

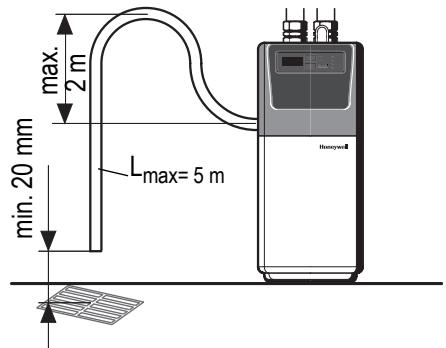

7.1 Einbauhinweise • Alle Arbeiten an der Trinkwasserinstallation dürfen nur durch autorisiertes Fachpersonal ausgeführt werden • Der Einbauort muss frostsicher und vor starker Hitze geschützt sein • Es muss ein Abwasseranschluss vorhanden sein, der mit einem knickfreien Schlauch mit max. 2 m Höhendifferenz und 5 m Entfernung vom Gerät erreicht wird • Nach dem Einbau muss die Uhrzeit und die Wasserhärte am Gerät eingestellt und eine manuelle Regeneration ausgelöst werden. Beträgt der Eingangsdruck mehr als 8,0 bar, muss ein Druckminderer vorgeschaltet werden! Beträgt der Eingangsdruck mehr als 4 bar empfehlen wir einen Druckminderer vor dem Wasserbehandlungsgerät einzubauen! 7.2 Montageanleitung Um unwiderrufliche Beschädigungen am Wasserbehandlungsgerät zu vermeiden, müssen alle Schweißund Lötarbeiten in unmittelbarer Nähe vor der Montage beendet sein! 1. Rohrleitung gut durchspülen 2. Wasserbehandlungsgerät einbauen • Durchflussrichtung beachten (Pfeilrichtung) • Spannungs- und biegemomentfrei einbauen 3. Verbindung zu den Anschlüssen am Wasserbehandlungsgerät herstellen 4. Abwasserschlauch an Ablaufanschluss anschließen (Innen-ø Schlauch min. 13mm, 1/2"). Auf freien Auslauf achten!

Hartes oder mittelhartes Trinkwasser enthält viel Kalk, der sich in den Rohren, Armaturen und Geräten ablagert und zu irreparablen Schäden führen kann. KaltecSoft basiert auf einem einfachen Austausch von Salzen. Die härtebildenden Magnesium- und Kalzium-Ionen werden durch andere Ionenpaarungen ersetzt. Dazu wird dem Wasserbehandlungsgerät ein spezielles Enthärtersalz zugeführt. Die aus dem Trinkwasser entfernten Härtebildner gehen in die Kanalisation.

Das Waserbehandlungsgerät besteht aus: • Kabinett in modernem, platzsparendem Design • Verzögerte mengengesteuerte elektronische Regeneration • Bedienfeld mit Statusanzeige • Flasche mit monodispersem Ionentauscherharz • Anschlussadapter, inkl. Bypassventil • Externer Trafo; am Gerät selbst liegen nur 24V Schutzkleinspannung an • Filterkombination FK06

8.5 Einstellung Verschneidung Die gewünschte Resthärte (Mischungsverhältnis zwischen Rohwasser und Weichwasser) muss an der Verschneidung eingestellt werden. Trinkwasser sollte eine empfohlene Resthärte von 1,0 mmol/l (entspricht 6 °dH) haben! Der Natriumgehalt im enthärteten Wasser steigt um je 8,2 mg/l pro °dH entfernter Härte (um 46 mg/l je mmol/l entfernter Härte) und darf den Grenzwert von 200 mg/l nicht überschreiten! 1. Entnahmestelle öffnen 2. Kappe von Verschneideknopf abziehen 3. Verschneidung einstellen o Verstellgriff drehen, bis Messgerät die gewünschte Resthärte (normalerweise: 6,0°dH) erreicht ist Nicht überdrehen!

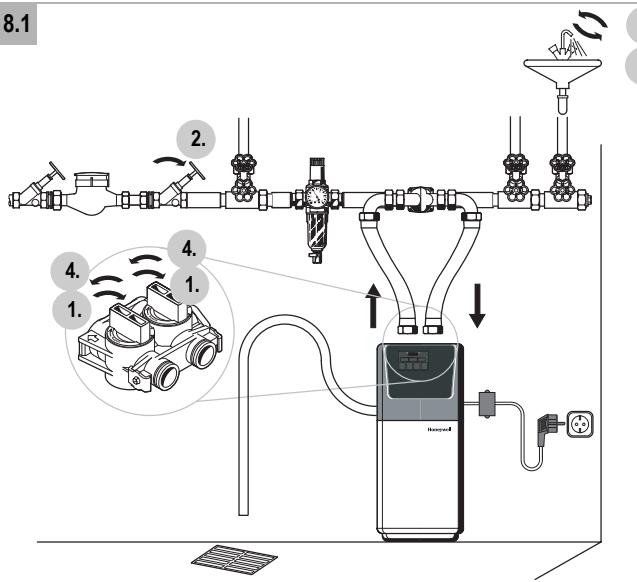

Die Inbetriebnahme muss in der nachstehenden Reihenfolge durchgeführt werden! Spülen und Entlüften Wasserbehandlungsgerät in Stellung "Bypass" bringen (Giffe waagerecht) Hauptwasserversorgung öffnen Kaltwasserhahn in der Nähe öffnen und Wasser laufen lassen. Fremdkörper und Lötreste werden aus der Rohrleitung gespült Wasserbehandlungsgerät in Stellung "Service" bringen (Griffe senkrecht) Wasserbehandlungsgerät entlüften, ca. 10 Minuten Falls Bypass-Einheit tropft, nochmals öffnen und schließen Kaltwasserhahn schließen Bei nicht vollständiger Entlüftung kann es während der Regeneration zur Geräuschentwicklung kommen, die jedoch nach 2-3 Regenerationen verschwindet! Kabinett Abdeckhaube und Salzdeckel abnehmen. Solerohr bleibt geschlossen Wasser von Hand in Kabinett füllen. Wasserstand sollte ca. 3 cm betragen Kabinett mit einem Sack Blocksalz für Enthärter (gemäß DIN EN 973) auffüllen Warten bis die Solebildung ausreichend fortgeschritten ist (1h - 12h)! Einstellung Uhrzeit Netzstecker an Stromversorgung anschließen o Stromversorgung muss Dauerspannung führen und darf nicht mit einem Schalter gekoppelt sein Uhrzeit mit Tasten und einstellen o Uhr zählt schneller weiter, wenn Tasten und gedrückt bleiben Bestimmung Wasserhärte Die Wasserhärte des Rohwasser kann beim zuständigen Wasserwerk erfragt oder in der Hauptwasserversorgung vor dem Wasserbehandlungsgerät mit einem Härtemessbesteck ermittelt werden. Wasserbehandlungsgerät in Stellung "Bypass" bringen (Giffe waagerecht) An erster Entnahmestelle Wasserprobe entnehmen Mit Härtemessbesteck Wasserhärte ermitteln Wasserbehandlungsgerät in Stellung "Service" bringen (Griffe senkrecht)

Bei Stellung "closed" wird dem enthärteten Wasser kein Rohwasser zugemischt! 4. Kappe auf Verschneideknopf aufsetzen 5. Entnahmestelle schließen 6. Wasserenthärter ist betriebsbereit 8.6 Berechnung Einstellwert der Kapazität Die Kapazität muss am Wasserbehandlungsgerät aufgrund der Wasserhärte mit einem Wert eingestellt werden und wird wie folgt berechnet: Einstellwert = Faktor F : (Rohwasser - Resthärte) Faktor F + Abbildung 8.6 Beispiel 1: Wasserbehandlungsgerät Faktor F für °dH Wasserhärte Rohwasser eingestellte Resthärte Einstellwert = 28.000 : (24-8) Einstellwert = 1.750 Beispiel 2: Wasserbehandlungsgerät Faktor F für °dH Wasserhärte Rohwasser eingestellte Resthärte Einstellwert = 42.000 : (19-5) Einstellwert = 3.000

D 8.8 Manuelle Regeneration 1. Taste 5 Sekunden drücken Manuelle Regeneration startet sofort Während der Regeneration wird über den Abwasserschlauch gespült! Die Gesamtdauer aller 4 Regenerationsphasen beträgt: ca. 52 min/PW50-AS ca. 77 min/PW50-BS ca. 102 min/PW50-CS

8.7 Einstellung Kapazität 1. Tasten und gleichzeitig 5 Sekunden drücken Erscheint im Display keine weiteren Tasten drücken (Testmodus Hersteller)! Zirka 10 Sekunden warten bis im Display wieder die aktuelle Uhrzeit angezeigt wird! 2. Berechneter Einstellwert mit Tasten und eingeben 3. Taste dreimal drücken, um Einstellung zu speichern

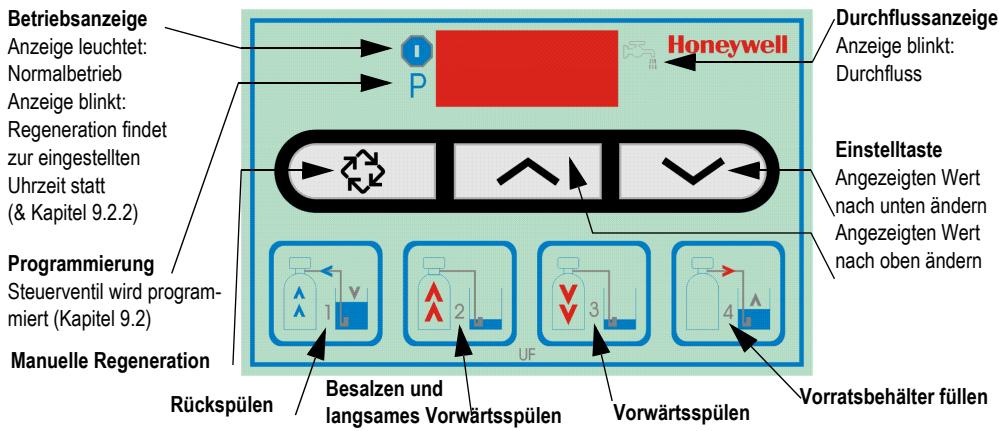

9.1 Bedientasten, Display und Kontrolllampen Durchflussanzeige Anzeige blinkt: Durchfluss

Betriebsanzeige Anzeige leuchtet: Normalbetrieb Anzeige blinkt: Regeneration findet zur eingestellten Uhrzeit statt (& Kapitel 9.2.2)

Einstelltaste Angezeigten Wert nach unten ändern Angezeigten Wert nach oben ändern

Programmierung Steuerventil wird programmiert (Kapitel 9.2) Manuelle Regeneration Rückspülen

Besalzen und langsames Vorwärtsspülen

Vorratsbehälter füllen

9.2 Anzeige während Betrieb Im Normalbetrieb wird abwechselnd die Uhrzeit und die Restkapazität angezeigt. Uhrzeit Restvolumen (Liter) 9.3 Anzeige während Regeneration Während der Regeneration wird die aktive Regenerationsphase angezeigt. Neben der Phasennummer erscheint die Restlaufzeit der aktiven Regenerationsphase. Nach Ablauf aller 4 Regenerationsphasen kehrt das Wasserbehandlungsgerät in den Normalbetrieb zurück. Regnereration Phase 2, Restlaufzeit 27 Minuten 9.4 Funktion Bypass 9.4.1Stellung "Bypass" In dieser Stellung wird das Rohwasser nicht enthärtet. Das Rohwasser fließt über das Bypassventil durch den Anschlussadapter wieder zurück in die Trinkwasserversorgung. 9.4.2Stellung "Service" In dieser Stellung wird das Rohwasser enthärtet und gemäß Einstellung des Einstellgriffs mit hartem Wasser verschnitten. 9.4.3Einfahrbetrieb In den ersten 1-2 Wochen Laufzeit befindet sich ein fabrikneues Wasserbehandlungsgerätes im Einfahrbetrieb. Während dieser Zeit kann es zu Geräuschentwicklung während Regeneration kommen, die aber nach ca. 1-2 Wochen von selbst verschwinden.

10.2.3Zwangsregeneration Ist die zwischen zwei Regenerationen programmierte Anzahl der Tage erreicht, wird eine Zwangsregeneration zu der eingestellten Uhrzeit ausgelöst. Die Zwangsregeneration wird unabhängig vom Restvolumen ausgelöst. Werksseitig auf 7 Tage eingestellt! Eingabe: OFF bis 99 Tage Zwangsregeneration

10.1 Uhrzeit Eingabe: 24-Stunden-Modus 1.

Uhrzeit mit Tasten und einstellen o Uhr zählt schneller weiter, wenn Tasten gedrückt bleiben Uhrzeit

10.2 Steuerventil Alle Einstellungen am Steuerventil müssen in der Checkliste eingetragen werden! Fehlerhafte Änderungen in den Parametern können zu erheblichen Sachschäden führen! Um Änderungen in den Einstellungen für das Steuerventil zu übernehmen, die Programmierung bis zum Ende durchlaufen. Weiter mit Taste ! 10.2.1Kapazitäts-Einstellwert 1. Tasten und gleichzeitig 5 Sekunden drücken Erscheint im Display keine weiteren Tasten drücken (Testmodus Hersteller)! Zirka 10 Sekunden warten bis im Display wieder die aktuelle Uhrzeit angezeigt wird! 2. Berechneter Einstellwert mit Tasten und eingeben 3. Taste einmal drücken, um in die nächste Einstellung zu gelangen Im Betrieb bzw. Wasserverbrauch verringert sich die Restkapazität von der eingestellten Menge bis zu Null. Restvolumen 530 Liter Restvolumen 0 Liter

Tasten und drücken um die Anzahl der Tage zu ändern 2. Taste einmal drücken, um alle Änderungen zu übernehmen 10.3 Manuelle Regeneration Zwei Möglichkeiten zur manuellen Regeneration stehen zur Verfügung 1. Möglichkeit Taste 5 Sekunden drücken Manuelle Regeneration startet sofort 2. Möglichkeit Taste kurz drücken Manuelle Regeneration startet zur eingestellten Uhrzeit LED Betriebsanzeige blinkt 10.3.1Wechsel zur nächsten Regenerationsphase 1. Taste einmal drücken, um in die nächste Phase der Regeneration zu gelangen Befindet sich das Wasserbehandlungsgerät zwischen zwei Phasen (Blinken der Phasenanzeige) hat das Drücken der Taste keinen Einfluss

11. Stromausfall 11.1 Einstellungen Die Uhrzeit muss nach einem Stromausfall neu eingegeben werden (Kapitel 10.1.) Alle Einstellungen des Steuerventils bleiben erhalten und werden nach dem Wiederherstellen der Stromversorgung wiederhergestellt 11.2 Allgemein Es wird empfohlen, nach Wiederherstellung der Stromversorgung eine manuelle Regeneration zu starten (Kapitel 10.3)

10.2.2Zeitverzögerte volumengesteuerte Regeneration Eine Regeneration wird zu der eingestellten Uhrzeit ausgelöst, falls die verbliebene Kapazität nicht mehr für den nächsten ganzen Tag ausreicht Werksseitig auf 02:00 Uhr eingestellt! Eingabe: 24-Stunden-Modus Uhrzeit Regeneration

12. Instandhaltung 12.1 Füllstand Blocksalz Regelmäßig (z.B. wöchentlich) prüfen

Tasten und drücken um die Uhrzeit zu ändern. Taste einmal drücken, um in die nächste Einstellung zu gelangen

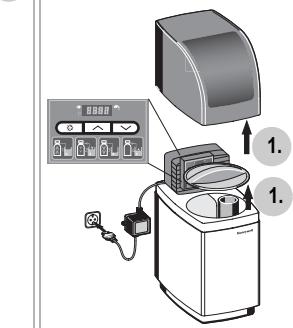

Abdeckhaube vom Kabinett abnehmen Salzdeckel vom Kabinett abnehmen Füllstand im Kabinett überprüfen Wenn Salzstand auf unter 10 cm abgefallen, Blocksalz nachfüllen (Kapitel 8.2) Salzdeckel aufsetzen Abdeckhaube auf Kabinett aufsetzen www.honeywell.com

Wasserbehandlungsgerät in Stellung "Bypass" bringen (Giffe waagerecht) 2. Abdeckhaube vom Kabinett abnehmen 3. Salzdeckel von Kabinett abnehmen 4. Solerohr innen und außen auf Verschmutzung und Salzablagerungen überprüfen 5. Mit Wasser und Tuch innen und außen reinigen 6. Kabinett innen und außen auf Verschmutzung und Salzablagerungen überprüfen 7. Mit Wasser und Tuch innen und außen reinigen 8. Salzdeckel aufsetzen 9. Abdeckhaube auf Kabinett aufsetzen 10. Wasserbehandlungsgerät in Stellung "Service" bringen (Griffe senkrecht)

12.2 Wartung Gemäß europäischer und nationaler Normen (z.B. DIN 1988 Teil 8) sind regelmäßige Wartungsmaßnahmen durchzuführen. Honeywell bietet hierfür geeignete Wartungssets an Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal ausgeführt werden! Anlage für Einfamilienhäuser Intervall: jährlich Anlage für Mehrfamilienhäuser, öffentliche Einrichtungen Intervall: alle 6 Monate 12.3 Reinigung Intervall: halbjährlich (abhängig von den örtlichen Bedingenungen) Durchführung durch ein Installationsunternehmen. Durchführung durch den Betreiber Zum Reinigen der Kunststoffteile keine lösungsmittelhaltigen Reinigungsmittel benutzen! Es dürfen keine Reinigungsmittel in die Umwelt oder Kanalisation gelangen!

13. Entsorgung • • •

Kabinett aus hochwertigem Kunststoff Druckbeaufschlagte Teile aus glasfaserverstärktem Kunststoff Soleberührte Teile aus Noryl Die örtlichen Vorschriften zur ordnungsgemäßen Abfallverwertung bzw. Beseitigung beachten!

14. Störungen / Fehlersuche Störung

Keine Wasserversorgung zum Gerät Absperrarmatur in Umgehungsleitung (By- Absperrarmatur vollständig öffnen pass) nicht ganz oder gar nicht geöffnet. Rohrleitung der Trinkwasserversorgung Rohrleitung reinigen oder ersetzen verkalkt oder verstopft Gerät regeneriert nicht Durchflussmesser defekt Durchflussmesser überprüfen ggf. ersetzen (KD*) Falsche Einstellungen am Steuerventil Einstellungen Steuerventil überprüfen Wasserzähler verschmutzt oder defekt Wasserzähler reinigen ggf. ersetzen (KD*) Interne elektrische Verkabelung defekt Interne elektrische Verkabelung überprüfen (KD*) Technische Kundenberatung anrufen Anschlussleitungen falsch angeschlossen Anschlussleitungen richtig anschließen Steuerkopf defekt Technische Kundenberatung anrufen Keine Anzeige im Display Stromversorgung unterbrochen Stromversorgung überprüfen (Netzstecker, Sicherung) Steuerkopf defekt Technische Kundenberatung anrufen Falsche Uhrzeit wird im Display ange- Gerät hatte Stromausfall Uhrzeit einstellen zeigt Behälter läuft über Interne Verrohrung verschmutzt oder un- Verrohrung überprüfen (KD*) dicht Schwimmerventil defekt Schwimmerventil überprüfen (KD*)

Unzureichende Funktion

Gerät nicht entlüftet Gerät in Stellung "Bypass" Falsche Einstellungen am Steuerventil Vorratsbehälter fast oder ganz leer Falsches Blocksalz Verschneidung falsch eingestellt

Gerät entlüften Gerät in Stellung "Service" bringen Einstellungen Steuerventil überprüfen Füllstand Salz überprüfen Blocksalz für Enthärter EN 973 verwenden Verschneideventil und Mischungsverhältnis überprüfen Steuerventil reinigen oder ggf. Steuerkopf ersetzen (KD*) Einstellungen Steuerventil überprüfen Technische Kundenberatung anrufen Einstellungen Steuerventil überprüfen Einstellungen Steuerventil überprüfen Soleansaugung austauschen Abwasserschlauch reinigen ggf. ersetzen Min. Betriebsdruck 2,0 bar Abwasserschlauch reinigen ggf. ersetzen

Steuerventil verschmutzt oder defekt

Ständige Regeneration Keine Soleansaugung

Ständiger Ablauf im Abwasserschlauch Hoher Salzverbrauch

Kein oder zu wenig Salzverbrauch

Zu hoher Differenzdruck am Gerät

Steuerkopf defekt Falsche Einstellungen am Steuerventil Falsche Einstellungen am Steuerventil Soleansaugung undicht Abwasserschlauch verstopft Min. Betriebsdruck nicht vorhanden Zu hoher Gegendruck im Abwasserschlauch Steuerkopf defekt Falsche Einstellungen am Steuerventil Verschneidung falsch eingestellt Zu viel Wasser im Vorratsbehälter Falsche Einstellungen am Steuerventil Verschneidung falsch eingestellt Soleleitung verschmutzt Bypass ist geschlossen Min. Betriebsdruck nicht vorhanden Falsche Einstellungen am Steuerventil Soleventil verschmutzt oder defekt Steuerkopf defekt Gerät zu klein ausgelegt Verschneidung zu weit geschlossen

Verringerung vom Wasserdruck / Rohrleitung der Trinkwasserversorgung langsam nachlassende Wirksamkeit verkalkt oder verstopft Steuerventil verschmutzt oder defekt

Zu viel Wasser im Vorratsbehälter

Wasserzähler verschmutzt oder defekt Zunehmende Eisenablagerung im Harz Soleleitung verschmutzt Abwasserschlauch verstopft Falsche Einstellungen am Steuerventil Soleventil verschmutzt oder defekt

Technische Kundenberatung anrufen Einstellungen Steuerventil überprüfen Verschneideventil und Mischungsverhältnis überprüfen Störung "zuviel Wasser im Vorratsbehälter" Einstellungen Steuerventil überprüfen Verschneideventil und Mischungsverhältnis überprüfen Soleleitung reinigen Bypass öffnen Min. Betriebsdruck 2,0 bar Einstellungen Steuerventil überprüfen Soleventil reinigen ggf. ersetzen (KD*) Technische Kundenberatung anrufen Technische Kundenberatung anrufen Verschneideventil und Mischungsverhältnis überprüfen Rohrleitung reinigen oder ersetzen Steuerventil reinigen oder ggf. Steuerkopf ersetzen (KD*) Wasserzähler reinigen ggf. ersetzen (KD*) Harz austauschen (KD*) Soleleitung reinigen Abwasserschlauch reinigen ggf. ersetzen Einstellungen Steuerventil überprüfen Soleventil reinigen ggf. ersetzen (KD*)

Sicherheitshinweise 2 Funktionsbeschreibung 2 Verwendung 2 Technische Daten 2 Varianten 2 Lieferumfang 2 Montage 2 Inbetriebnahme 3 Betrieb 4 Einstellungen 5 Stromausfall 5 Instandhaltung 5 Entsorgung 6 Störungen / Fehlersuche 6
