PW50BS - Ablandador de agua HONEYWELL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Descalcificador de agua
Marca	HONEYWELL
Modelo	PW50BS
Volumen de resina	15 litros
Agua de regeneración por ciclo	78 litros
Presión de servicio	2,0 - 8,0 bares
Temperatura del agua	5 - 30 °C
Temperatura ambiente	2 - 40 °C
Caudal nominal (Δp=1,0 bar)	1,4 m³/h
Caudal nominal (Δp=1,8 bar)	1,8 m³/h
Caudal máximo de retrolavado (Δp=1,8 bar)	1,6 m³/h
Alimentación eléctrica	24 V (transformador externo)
Potencia absorbida	2 W (durante el tratamiento)
Clase de protección	IP 22
Tipo de regeneración	Electrónica por cantidad controlada retardada
Funciones principales	Regeneración temporizada controlada por volumen, regeneración forzada, válvula de derivación, mezcla agua dura/blanda
Contenido del envío	Depósito, válvula de control, transformador, combinación de filtrado FK06, adaptador con grifo de derivación
Mantenimiento	Contrato de mantenimiento anual (vivienda unifamiliar), limpieza cada 6 meses
Mantenimiento corriente	Verificar nivel de sal (semanal), limpiar depósito de sal
Seguridad	Baja tensión de protección 24 V, presión máxima 8 bares, protección IP22
Piezas de repuesto	Kits de mantenimiento Honeywell, válvula de control, caudalímetro, manguera de efluentes

Preguntas frecuentes - PW50BS HONEYWELL

¿Cómo ajustar la hora en el descalcificador?

Ajuste la hora usando las teclas y o. Mantenga las teclas presionadas para desplazar la visualización más rápido. El aparato utiliza el modo de 24 horas.

¿Cómo realizar una regeneración manual?

Presione brevemente la tecla 5 segundos. La regeneración manual comienza inmediatamente. También puede presionar brevemente la tecla para programar una regeneración a la hora programada.

¿Qué hacer en caso de corte de corriente?

Después de un corte de corriente, reprograme la hora (Capítulo 10.1). Todos los demás ajustes del centro de control permanecen programados. Se recomienda iniciar una regeneración después del restablecimiento de la corriente.

¿Cómo ajustar la dureza residual del agua?

Utilice el tornillo de punta de mezcla para ajustar la dureza residual deseada (por ejemplo 10°f o 6°dH). Gire la perilla de ajuste hasta alcanzar el valor deseado. No gire más allá.

¿Con qué frecuencia verificar el nivel de sal?

Verifique el nivel de sal en pastillas al menos una vez por semana. Si el nivel baja por debajo de 10 cm, agregue sal conforme a la norma EN 973.

¿Qué hacer en caso de desbordamiento del depósito?

Verifique si la tubería interna está obstruida o no es estanca, y controle la válvula de flotador. Contacte al servicio posventa si es necesario.

¿Cómo limpiar el depósito de sal?

Coloque el acondicionador en posición 'bypass'. Retire la tapa y la cubierta del depósito. Limpie el interior y exterior del depósito y del tubo de salmuera con agua y un paño. No use limpiadores que contengan solventes.

¿Qué presión de agua mínima se requiere?

La presión de servicio debe estar entre 2,0 y 8,0 bares. Si la presión supera los 8,0 bares, instale un reductor de presión aguas arriba.

¿Cómo purgar el aire después de la instalación?

Después de la puesta en marcha, abra un grifo de agua fría. Ponga el aparato en posición 'servicio'. Purgue el aire durante aproximadamente 10 minutos. Si persisten ruidos, desaparecerán después de 2 a 3 regeneraciones.

¿Qué hacer si el aparato no regenera?

Verifique el caudalímetro, los ajustes de la válvula de control, el cableado eléctrico interno y las tuberías. Si el problema persiste, contacte al servicio posventa.

MANUAL DE USUARIO PW50BS HONEYWELL

Guardar estas Instrucciones para su uso futuro!

Equipo de descalcificacion de agua

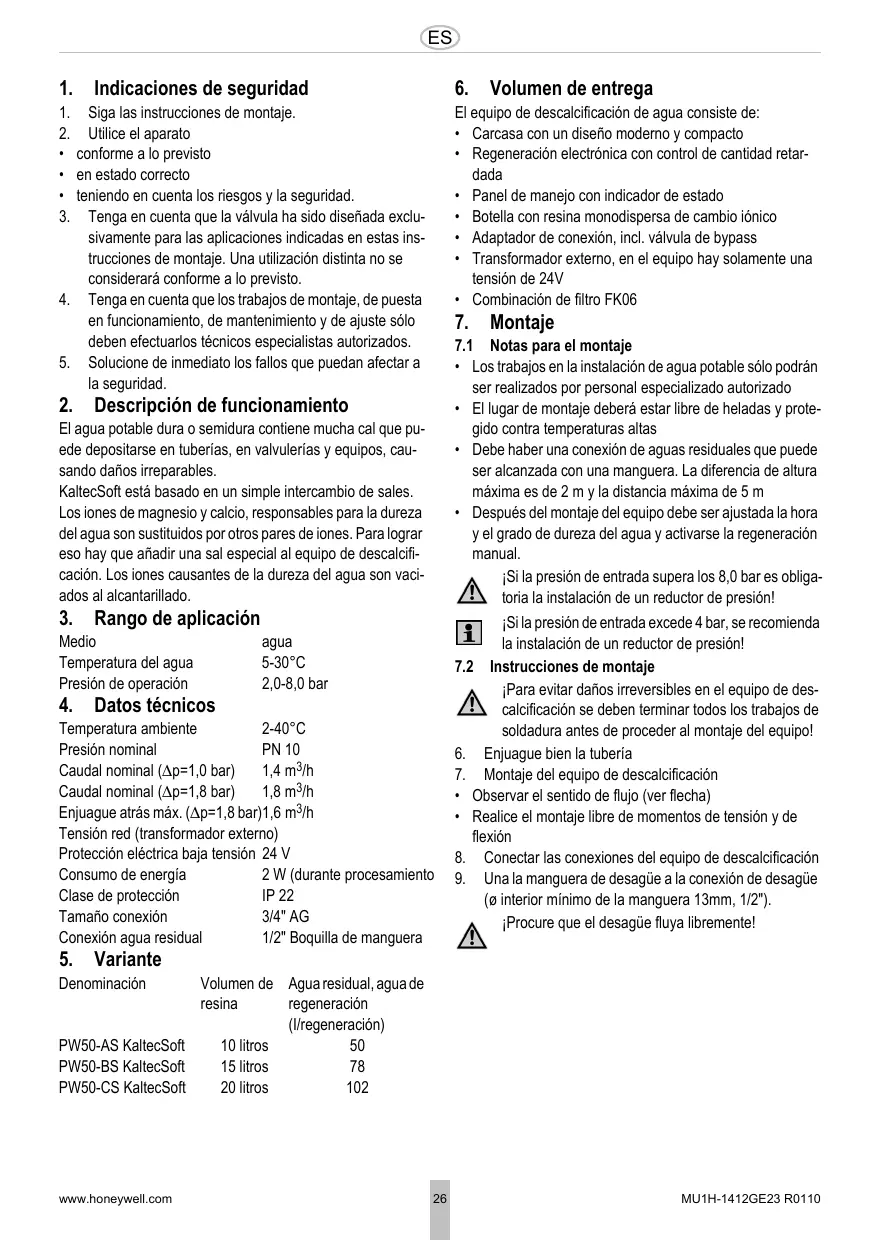

1. Indicaciones de seguridad

1. Siga las instrucciones de montaje.
2. Utilice el aparato
3. conforme a lo previsto
4. en estado correcto
5. teniendo en cuenta los ríesgos y la seguridad.
6. Tenga en cuenta que la valvula ha sido disnada exclusivamente para las aplicaciones indicadas en estas instrucciones de montaje. Una utilizaciondistincta no se consideraraconzona lo previsto.
7. Tenga en cuenta que los trabajo de montaje, de puesta en funcionaimiento, de mantenimiento y de ajuste solo deben efectuarlos技术和 especialistas autorizados.
8. Soluciones de inmediato los fallos que poderan afectar a la seguridad.

2. Descripción de funcionajo

El agua potable dura o semidura contiene mucha cal que puede depositarse en tuberias, en valvulerias y equipos, causando daños irreparables.

KaltecSoft está bajo en un simple intercambio de sales.

Los iones de magnesio y calcio, responsables para la dureza del agua son sustituidos por otros pares de iones. Para lograr ese hay queañadir una sal especial al equipo de descalcificación. Los iones causantes de la dureza del agua son vacados al alcantarillado.

3. Rango de aplicación

Medioagua

Temperatura del agua 5-30°C

Presión de operación 2,0-8,0 bar

4. Datos&Tecnicos

Temperatura ambiente 2-40°C

Presión nominal PN 10

Caudal nominal ( p = 1,0 bar) 1,4m^3 /h

Caudal nominal ( p = 1,8 bar) 1,8m^3 /h

Enjuague atrás max. (Δp=1,8 bar) 1,6 m³/h

Tension red (transformador除外)

Protección electrica baja tensión 24 V

Consumo de energia 2 W (durante procesamento

Clase de proteccion IP 22

Tamaño conexión 3/4" AG

Conexión agua residual 1/2" Boquilla de manguera

5. Variante

Denominación

Volumen de resina

Agua residual, agua de regeneración (I/regeneración)

PW50-AS KaltecSoft 10 litres 50

PW50-BS KaltecSoft 15 litres 78

PW50-CS KaltecSoft 20 litres 102

6. Volumen de entrega

El equipo de descalcificacion de agua consiste de:

• Carcasa con un diseño moderno y compacto
• Regeneración electrónica con control decantidad retardada
• Panel de manejo con indicator de estado
• Botella con resina monodispersa de cambio iónico
• Adaptador de connexion, incl. valvula de bypass
• Transformador externo, en el equipo hay solamente una tensión de 24V
• Combinación de filtro FK06

7. Montaje

7.1 Notas para el montaje

• Los trabajo en la instalación de agua potable sólo PODRAN ser realizados por personal especializzato autorizzato
• El lugar de montaje deben estar libre de heladas y protegido contra temperatas altas
• Debe haber una connexion de agua residuales que pueda ser alcanzada con una manguera. La diferencia de alta maxima es de 2 m y la distancia maxima de 5 m
• Después del montaje del equipo deben ser ajustada la hora y el grado de dureza del agua y activarse la regeneración manual.

Si la presión de entrada supera los 8,0 bar es obligata la instalación de un reductor de presión!

Si la presión de entrada excede 4 bar, se recomienda la instalación de un reductor de presión!

7.2 Instrucciones de montaje

Para evaporar daños irreversibles en el equipo de descalcificación se deben terminar todos los problemas de soldadura antes de proceder al montaje del equipo!

1. Enjuague bien la tuberia

2. Montaje del equipo de descalcificacion

3. Observar el sentido de flujo (ver flecha)
   Realice el montaje libre de momentos de tension y de flexión

4. Conectar las conexiones del equipo de descalcificacion

5. Una la manguera de desague a la conexión de desagüe (ø interior minimo de la manguera 13mm, 1/2").

iProcure que le desagüe fluya libremente!

8. Puesta en servicios

;La puesta en servicios de ser realizada en elorden seguido!

8.1 Enjuagar y purgar

1. Activar el modo bypass del equipo (manillas horizontalas)
2. Abrir alimentación de agua principal
3. Abrir llave de agua fria cercana ydeojar correr el agua. De esta forma cuerpos extraños y restos de soldadura son eliminados de la tuberia
4. Activar el modo de operation "Servicio" (manillas verticales)
5. Purgar el equipo, après. 10 Minutes
6. En caso de producirse goteras en la unidad de bypass,whelming a abrir y cerrar
7. Cerrar llave de agua fria

jUna purga de aire incompleta puede producir ruidos durante la regeneracion. Estos ruidos desaparecen despues de 2 a 3 regeneraciones!

8.2 Carcasa

1. Sacar cubierta y tapa de sal. La tuberia de salmuera permanece cerrada
2. Llenar la carcasa manualmente con agua. El nivel de agua debe ser de antes. 3 cm
3. Llenar la carcaja con un saco de sal para equipos de descalcificacion (según DIN EN 973)

Esperar hasta que la formación de salmuera haya avanzado (1h - 12h)!

8.3 Ajuste hora

1. Conectar el equipo a la red electrica

2. La alimentación de red debe ser permanente y no ser interruptida por un interruptor

3. Ajustar la hora con las teclas y

4. la hora avanza mas rápido si las teclas y se mantienen pulsadas

8.4 Análisis dureza de agua

La dureza del agua puede ser consultada en laEmpresa de abastecimiento de agua responsable o ser detectada mediante un equipo medidor!

1. Activar el modo bypass del equipo (manillas horizontalas)
2. Tomar muestra de agua en el primer punto
3. Medir la dureza del agua
4. Activar el modo de operation "Servicio" (manillas verticales)

8.5 Ajuste mezcla

La dureza residual (relación de mezcla entre agua primaria y agua blanda) debe ser ajustada en la mezcla.

iPara agua potable se recomienda una dureza residual de 1,0mmol/l (equivale 6^ ! El contenido de sodio en agua descalcificada;aumenta en 8,2mg/l por ^o dH de dureza removida (en 46mg/l por cada mmol/1 de dureza removida) y no debe exceder el valor limite de 200mg/l!

1. Abrir toma de agua
2. Remove tapa de botón de mezcla

3. Ajustar mezcla

4. Girar manilla hasta Obtener la dureza residual deseada (normalmente: 6,0^ )

En la posicón"cerrado"no señeada agua primaria al agua descalcificada!

1. Volver aponer la tapa en el boton de mezcla
2. Cerrar toma de agua
3. El equipo de descalcificacion está en funciona

La capacité en dependencia de la dureza del agua doit ser ajustada en el equipo y es calculada de lasuma眼看 a

Valorajuste = actorF：（aguaprimaria-durezaresidual)

factor F + ilustración 8.6

ejemplo 1:

Equipo de descalcificacion PW50-AS

factor F para ^ dH 28.000

Dureza de agua primaria 24°dH

dureza residualajustada 8°dH

Valorajuste = 28.000 ：(24-8)

Valorajuste = 1.750

ejemplo 2:

Equipo de descalcificacion PW50-BS

factor F para ^ dH 42.000

Dureza de agua primaria 19°dH

dureza residual ajustada 5^

Valorajuste = 42.000 :19-5

Valorajuste = 3.000

8.7 Ajuste capacité

1. Pulsar teclas y simultaneamente por 5 segundos

Al aparecer en la pantalla, no pulse或其他 teclas (modo test del fabricante)!

Esperar antes. 10segundos-hasta que vuela a aparecer la hora actual!

1. Introducir valor calculado con las teclas y
2. Pulsar tecla tres vezes para guardar el valor

8.8 Regeneración manual

1. Pulsar tecla por 5 segundos La regeneracion manual se inicia de inmediato

jDurante la regeneracion se enjuaga el equipo! La duracion total de las 4 fases de regeneracion es de: aprox.52 min/PW50-AS aprox.77 min/PW50-BS aprox.102 min/PW50-CS

9. Funcionamento

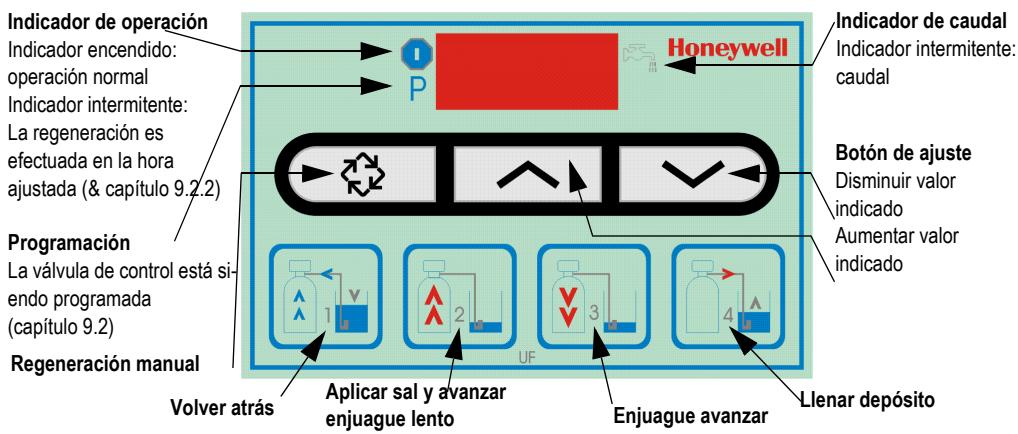

9.1 Teclas de operación, pantalla y luces de control

9.2 Indicación durante funcionaiento

Durante el funciona normal, se alternan lasindicaciones de hora y capacité restante.

Hora Volumen restante (litros)

9.3 Indicación durante la regeneración

Durante la regeneracion de indica la fase de regeneracion activa. Al lado del numero de fase se indica el tiempo restante de la fase de regeneracion actual. Despues de completar las 4 fases de regeneracion, el equipo de descalcificacion vuelte al mode de funciona normal.

regeneración fase 2, tiempo restante 27 horas

9.4 Función bypass

9.4.1 Posicion "bypass"

En está posición el agua no está sendo descalcificada.

El agua pasa por una valvula de bypass a工程技术 del adaptor de connexion y regresa a la tuberia de agua potable.

9.4.2 Posisión "Servicio"

En esta posicion el agua primaria está siendo descalcificada y mezclada con agua primaria según la relacion de mezcla ajustada.

9.4.3 Rodaje

En las primeras 1-2 semanas un equipo de descalcificacion nuevo se enquiryra en rodaje.

Durante ese tiempo你能 producirse ruidos durante la regeneración los cuales desparecen automatistically antes de 1-2 semanas.

10. Ajustes

10.1 Hora

Introducir valor: Modo 24 horas

1. Ajustar la hora con las teclas y - la hora avanza mas=rápido si las teclas y se mantienen pulsadas

Hora

10.2 Valvula de control

; Todos los ajustes efectuados en la valvula de control deben ser registrados el lista de chequeo!

Modificaciones erroneas en los parámedosSEO
causal daños considerables!

iPara guardar Cambios en los ajustes de la valvula de control proceda a pagar por todos los pasos de programacion; Continuar con tecla

1. Pulsar teclas y simultaneamente por 5 seg功夫

Al aparecer en la pantalla, no pulse或其他 teclas (modo test del fabricante)!

Esperar antes. 10segundos-hasta que vuela a aparecer la hora actual!

1. Introducir valor calculado con las teclas y
2. Pulsar tecla para和睦 al seguido ajuste

jDurante el funciona o consumo de agua, la capacité restante disminuye desde el valor ajustado hasta cero!

Volumen restante 530 litres

Volumen restante 0 litres

10.2.2 Regeneración retardada controlada por volumen En la hora ajustada se inicia una regeneración siempre que la capacité restante no alcansa para el día作為

Valor por defectoes 02:00!

Introducir valor: Modo 24 horas

Hora regeneración

1. Pulsar teclas y paraCambiar la hora.
2. Pulsar tecla para跖garal seguienteajuste

12.2 Mantenimiento

Según normas europeas y naciales (p.ej. DIN 1988 parte 8) el equipo Tiene que ser sometido a mantenimientos regulares. Honeywell-ofrece sets deostenimiento aptos para es

MU1H-1412GE23 R0110

10.2.3 Regeneración obligatoria

Al alcancarse lacantidad programada de días entre dos regeneraciones se inicia una regeneracion obligatoria en la hora ajustada. La regeneracion obligatoria se inicia independiente del volumen restante.

Valor por defecto es 7 días!

Introducir valor: OFF hasta 99 días

Regeneración obligatoria

1. Pulsar teclas y para Cambiar la calidad de días
2. Pulsar tecla una vez para guardar los Cambios

10.3 Regeneración manual

Hay dos options para la regeneracion manual

1. Opcion

Pulsar tecla por 5 segundos

La regeneración manual se inicia de inmediato

1. Opcion

Pulsar tecla cortamente

Regeneración manual se inicia en la hora ajustada

Indicator LED intermitente

10.3.1 Cambio a lasuma fase de regeneracion

1. Pulsar tecla una vez para avanzar a lasumafte de regeneracion.

Si el equipo se encuesta entre dos fases (indicador intermitente) pulsar la tecla no influye

11. Corte de energia

11.1 Ajustes

Desprésés de un corte de energia hay que volver a introducir la hora (capitulo 10.1.)

Se mantienen todos los ajustes de la valvula de control y son reestablecidos antes de volver la alimentación de energia

11.2 Generalidades

Después de un corte de energia se recomienda起初 un re-generación manual (capitulo 10.3)

12. Mantenimiento

12.1 Nivel de llenado sal

1Controlar regularamente (p.ej. cada semana)!

1. Levantarapa decarasa
2. Sacar tappede sal
3. Controlar nivel de llenado
4. Cuando el nivel es inferior a los 10 cm, rellenar sal (capitulo 8.2)
5. Poner tapa de sal
6. Tapar carcasa

tasareas

;Los trabajo de mantenimiento solo podran ser realizados por personal especializzatorialificado!

Equipo para casa de una familia Intervalo: anualmente

Equipo para edificios de varias familias, instalaciones publicas Intervalo: cada 6 meses

12.3 Limpieza

Intervalo: cada 6 meses (endependencia de las condiciones)
Lo deben realizar unaEmpresa instaladora
Realizacion por el usuario

Para limpiar las piezas de plástico no utilise ningún producto de limpieza que contenga disolventes!

jEvitar la contaminacion del medio ambiente con detergentes!

1. Activar el modo bypass del equipo (manillas horizontalas)
2. Levantar tapa de carcasa
3. Sacar tapa de sal
4. Controller tubo de salmuera adentro y afuera por si hay sucidad o depositos de sal
5. Limpiar con un paño y agua por dentro y por fuera
6. Controller la carca sañtro y afuera por si hay sucidad o depósitos de sal
7. Limpiar con un paño y agua por dentro y por fuera
8. Poner tappede sal
9. Tapat carcasa
10. Activar el modo de operación "Servicio" (manillas verticales)

13. Residuos

• Carcasa de plástico de alta calidad
• Piezas presionizadas de plástico reforzado con fibra de vidrio
• Piezas resistentes al agua salina de Noryl

Respetar las normativas locales para un correcto reciclaje/eliminacion de los residuos!

14. Fallo / localización de anomalías

Fallo	Causa	Solucción
No hay suministro de agua al dispositivo	La valvuleria de bloqueo en la tuberia de de- vivación (bypass) está total o parcialmente cerrada.	Abrir la valvuleria de bloqueo por completotobecerrada.
	La tuberia de suministro de agua está calci- ficada o taponada	Limpiar o sustituir la tuberia
El dispositivo no realiza la regeneración	El caudalómetro está averiado	Comprobar el caudalómetro en caso de ser necasario, sustituirlo (SC*)
	Ajustes erróneos en válvula de control	Controlar ajustes de válvula de control
	Medidor de agua suecio o defectuoso	Limpiar medidor de agua ycaebar si necesario (SC*)
	El cableado electrico interno está averiado	Comprobar el cableado electrico interno (SC*)
		Llamar al serviceo de asesoramente技术和cnico al cliente.
	La tuberia de toma está mal conectada	Conectar la tuberia de toma correctamente
	Cabezal de control defectuoso	Llamar al serviceo de asesoramente技术和cnico al cliente.
El display no muestra ningún indicador	El suministro electrico está interrupido	Comprobar el suministro electrico (enchufe, fusicles)
	Cabezal de control defectuoso	Llamar al serviceo de asesoramente技术和cnico al cliente.
La hora que se muestra en el displayes incorrecta	El dispositivo tuvo un corte de corriente	Ajustar la hora
Depósito se rebalsa	Tubería interna sucia o fuga	Controlar tuberia (SC*)
	Válvula de flotador defectuosa	Controlar válvula de flotador (SC*)
Funcioncimiento insufiente	El dispositivo no purga el aire	Purgue el aire del dispositivo
	Equipo en posición "Bypass"	Poner equipo en posición "Servicio"
	Ajustes erróneos en válvula de control	Controlar ajustes de válvula de control
	El depuesto está casi o Completely正常使用	Comprobar el nivel de sal
	Sal equivocada	Utilizar sal para descalcificación EN 973
	La configuración de la mezcla es incorrecta	Compruebe la válvula de mezcla y la pro- porcción de mezcla
	La válvula de control está SACUCO O Averiada	Limpiar válvula de control o cambiar casingal de control si besoino (SC*)
		Controlar ajustes de válvula de control
Regeneración constante	Cabezal de control defectuoso	Llamar al serviceo de asesoramente技术和| al cliente.
	Ajustes erróneos en válvula de control	Controlar ajustes de válvula de control
No hay succion de salmuera	Ajustes erróneos en válvula de control	Controlar ajustes de válvula de control
	Aspiración de salmuera con fuga	Intercambiar aspiración de salmuera
	Manguera de aguas residuales tapada	Limpiar manguera o cambiar si besoino
	Presión minima de serviceo no alcancada	Presión de serviceo minima 2,0 bar
Constante flujo de agua en la man- guera de aguas residuales	Contrapresión muy alta en la manguera	Limpiar manguera o cambiar si besoino
	Cabezal de control defectuoso	Llamar al serviceo de asesoramente技术和| al cliente.
Consumo de sal alto	Ajustes erróneos en válvula de control	Controlar ajustes de válvula de control
	La configuración de la mezcla es incorrecta	Compruebe la válvula de mezcla y la pro- porcción de mezcla
	Demasiada agua en el depóstito	Fallo "demasiada agua en depóstito"
Poco o ningún Consumo de sal	Ajustes erróneos en válvula de control	Controlar ajustes de válvula de control
	La configuración de la mezcla es incorrecta	Compruebe la válvula de mezcla y la pro- porcción de mezcla
	Tubería de salmuera sucia	Limpiar tuberia de salmuera
	Bypass cerrado	Abrir bypass
Agua con sal	Presión minima de serviceo no alcancada	Presión de serviceo minima 2,0 bar
	Ajustes erróneos en válvula de control	Controlar ajustes de válvula de control
	Válvula de salmuera sucia o defectuosa	Limpiar válvula de salmuera o cambiar si necasario (SC*)
	Cabezal de control defectuoso	Llamar al serviceo de asesoramente技术和| al cliente.
Presión diferencial demasiado alta en el equipo	Dimensionado insufficiente del equipo	Llamar al serviceo de asesoramente技术和| al cliente.
	Mezcla demasiado cerrada	Controlar válvula de mezcla y relacion de mezcla
Disminución de la presión de agua / disminución lenta de eficacia	La tuberia de suministro de agua está calci- ficada o taponada	Limpiar o sustituir la tuberia
	La válvula de control está SACUCO O averiada	Limpiar válvula de control o cambiar casingal de control si besoino (SC*)
	Medidor de agua SACUCO O defectuoso	Limpiar medidor de agua y cambiar si nec- sario (SC*)
	Aumento de depósitos de hierro en la resina	Cambiar resina (SC*)
Demesiada agua en el depóstito	Tubería de salmuera sucia	Limpiar tuberia de salmuera
	Manguera de aguas residuales tapada	Limpiar manguera o cambiar si besoino
	Ajustes erróneos en válvula de control	Controlar ajustes de válvula de control
	Válvula de salmuera sucia o defectuosa	Limpiar válvula de salmuera o cambiar si necasario (SC*)

1. Indicaciones de seguridad 26
2. Descripción de funciona ... 26
3. Rango de aplicación 26
4. Datos&Tecnicos 26
5. Variante 26
6. Volumen de entrega 26
7. Montaje 26
8. Puesta en servicios 27
9. Funcionamento 28
   10.Ajustes 29
   11.Corte de energia 29
   12.Mantenimiento 29
10. Residuos 30
11. Fallo / localización de anomalías .... 30
