BEDIENUNGSANLEITUNG KALTECCOOL PW60A-B HONEYWELL

Kennzeichen / Mark / Marquage

ohne CE-Nummer / without CE-Number / sans CE-Numéro

Dokument / Document / Document

Titel / Title / Tître

Elektromagnetische Verträglichkeit;Fachgrundnorm Störaussendung Teil 1 :Wohnbereich, Kleinbetriebe , sowie Geschäfts-u.Gewerbebereich. Electromagnetic Compatibility – Generic Emission Standard, Part 1: Commercial , Residential , Industrial Compatibilité électromagnétique- Norme générique émission partie 1 : Résidentiel , commercial , industrie légerè

Elektromagnetische Verträglichkeit;Fachgrundnorm Störfestigkeit Teil 1 :Wohnbereich, Kleinbetriebe , sowie Geschäfts-u.Gewerbebereich. Electromagnetic Compatibility – Generic Immunity Standard, Part 1: Commercial , Residential , Light Industrial Compatibilité électromagnétique- Norme générique immunité partie 1 : Résidentiel , commercial , industrie légerè

Ausgabe / Edition / Edition

EG Richtlinien & harmonisierte Normen, EG -Normentwürfe EC guidlines & harmonized norms, EC-project norms Directives CE & normes harmonisées, projet de normes- CE Die Überwachung erfolgt durch: The monitoring is performed by: La surveillance est effectuée par:

keine Überwachung no monitoring sans surveillance

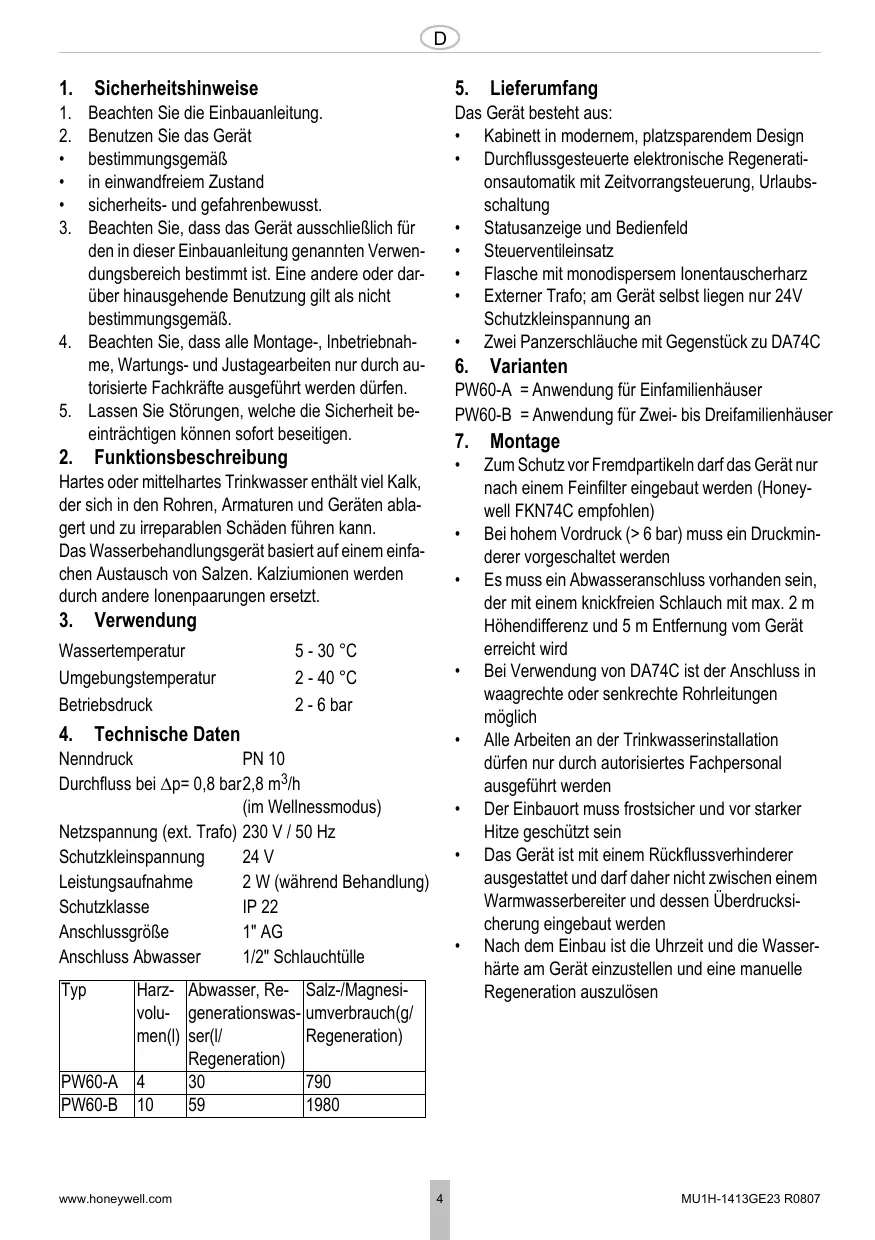

Beachten Sie die Einbauanleitung. Benutzen Sie das Gerät bestimmungsgemäß in einwandfreiem Zustand sicherheits- und gefahrenbewusst. Beachten Sie, dass das Gerät ausschließlich für den in dieser Einbauanleitung genannten Verwendungsbereich bestimmt ist. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. 4. Beachten Sie, dass alle Montage-, Inbetriebnahme, Wartungs- und Justagearbeiten nur durch autorisierte Fachkräfte ausgeführt werden dürfen. 5. Lassen Sie Störungen, welche die Sicherheit beeinträchtigen können sofort beseitigen.

Das Gerät besteht aus: • Kabinett in modernem, platzsparendem Design • Durchflussgesteuerte elektronische Regenerationsautomatik mit Zeitvorrangsteuerung, Urlaubsschaltung • Statusanzeige und Bedienfeld • Steuerventileinsatz • Flasche mit monodispersem Ionentauscherharz • Externer Trafo; am Gerät selbst liegen nur 24V Schutzkleinspannung an • Zwei Panzerschläuche mit Gegenstück zu DA74C

Funktionsbeschreibung

Hartes oder mittelhartes Trinkwasser enthält viel Kalk, der sich in den Rohren, Armaturen und Geräten ablagert und zu irreparablen Schäden führen kann. Das Wasserbehandlungsgerät basiert auf einem einfachen Austausch von Salzen. Kalziumionen werden durch andere Ionenpaarungen ersetzt.

Wassertemperatur Umgebungstemperatur Betriebsdruck

Nenndruck PN 10 Durchfluss bei ∆p= 0,8 bar2,8 m3/h (im Wellnessmodus) Netzspannung (ext. Trafo) 230 V / 50 Hz Schutzkleinspannung 24 V Leistungsaufnahme 2 W (während Behandlung) Schutzklasse IP 22 Anschlussgröße 1" AG Anschluss Abwasser 1/2" Schlauchtülle

PW60-A = Anwendung für Einfamilienhäuser PW60-B = Anwendung für Zwei- bis Dreifamilienhäuser

Montage Zum Schutz vor Fremdpartikeln darf das Gerät nur nach einem Feinfilter eingebaut werden (Honeywell FKN74C empfohlen) Bei hohem Vordruck (> 6 bar) muss ein Druckminderer vorgeschaltet werden Es muss ein Abwasseranschluss vorhanden sein, der mit einem knickfreien Schlauch mit max. 2 m Höhendifferenz und 5 m Entfernung vom Gerät erreicht wird Bei Verwendung von DA74C ist der Anschluss in waagrechte oder senkrechte Rohrleitungen möglich Alle Arbeiten an der Trinkwasserinstallation dürfen nur durch autorisiertes Fachpersonal ausgeführt werden Der Einbauort muss frostsicher und vor starker Hitze geschützt sein Das Gerät ist mit einem Rückflussverhinderer ausgestattet und darf daher nicht zwischen einem Warmwasserbereiter und dessen Überdrucksicherung eingebaut werden Nach dem Einbau ist die Uhrzeit und die Wasserhärte am Gerät einzustellen und eine manuelle Regeneration auszulösen

Das Gerät ist gemäß der jeweiligen nationalen Umsetzung der EN 1717 abzusichern. Bei Einbau in Deutschland ist das Gerät nach DIN EN 1717 oder DIN 1988/T4 mit einem Rohrtrenner (Typ Honeywell R295) oder Systemtrenner (Typ Honeywell BA295) abzusichern. Die Verwendung des Rohrtrenners wird bei geringem Eingangsdruck (< 3 bar) empfohlen.

1. Abdeckhaube und Salzdeckel abnehmen. Solerohr bleibt geschlossen 2. Kabinett mit ca. 3 l Wasser befüllen und danach mit 1 Sack Magnesiumsalz auffüllen Die Markierung "Min-Max" bezieht sich auf den Salzfüllstand. 3. Etwa 15 min. warten bis sich Sole gebildet hat

7.1 Montageanleitung

8.3 Einstellen der Uhrzeit

Vorsicht ! Um unwiderrufliche Beschädigungen am Wasserbehandlungsgerät zu vermeiden, müssen alle Schweiß- und Lötarbeiten in unmittelbarer Nähe vor der Montage beendet sein! 1. Rohrleitung gut durchspülen 2. Wasserbehandlungsgerät einbauen o Verbindung zu den Anschlüssen am Wasserbehandlungsgerät herstellen o Verwendung des Anschlussstücks DA74C o Durchflussrichtung beachten 3. Abwasserschlauch an Schlauchtülle auf der Rückseite des Steuerkopfs anschließen Vorsicht ! Auf freien Auslauf achten!

1. Elektrischen Anschluss herstellen, das Display beginnt zu blinken Vorsicht ! Die Steckdose muss Dauerspannung führen, sie darf nicht mit Lichtschaltern oder Ähnlichem gekoppelt sein. 2. Uhrzeit mit den Pfeiltasten ^ und v einstellen

8.4 Bestimmung der Wasserhärte

1. Eingangsseitige Wasserhärte bestimmen (mit beiliegendem Härtemessbesteck) o Wasser am Probenahmehahn entnehmen oder Wasserbehandlungsgerät in Stellung "Bypass" bringen und an erster Entnahmestelle Wasserprobe entnehmen 2. Mit Härtemessbesteck Wasserhärte ermitteln 3. Wasserbehandlungsgerät in Stellung "Service" bringen 4. Wasserhärte am Gerät einstellen, siehe 10.3

Inbetriebnahme Vorsicht ! Die Inbetriebnahme muss in der nachstehenden Reihenfolge durchgeführt werden!

8.5 Manuelle Regeneration

1. Taste drücken Manuelle Regeneration startet sofort Während der Regeneration wird über den Abwasserschlauch gespült!

8.1 Spülen und Entlüften

1. Wasserbehandlungsgerät in Stellung "Bypass" bringen 2. Hauptwasserversorgung öffnen 3. Kaltwasserhahn in der Nähe öffnen und Wasser laufen lassen. Fremdkörper und Lötreste werden aus der Rohrleitung gespült 4. Wasserbehandlungsgerät in Stellung "Service" bringen 5. Wasserbehandlungsgerät entlüften, ca. 10 Minuten spülen, z.B. durch Öffnen einer Entnahme stelle 6. Kaltwasserhahn schließen. Bei nicht vollständiger Entlüftung kann es während der Regeneration zur Geräuschentwicklung kommen, die jedoch nach 2-3 Regenerationen verschwindet!

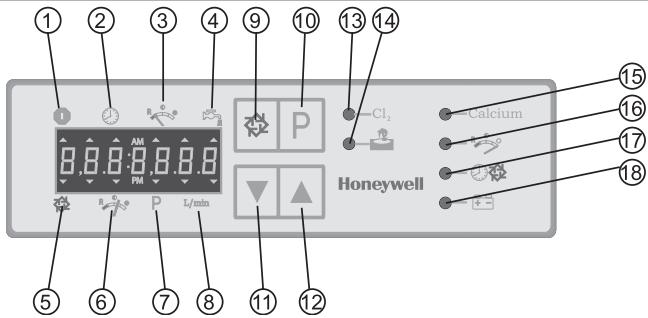

9.1 Bedientasten, Display und Kontrolllampen

Display Betriebsanzeige • Pfeil leuchtet = Ventil in Betrieb • Pfeil blinkt = Regeneration nachts* 2 Uhrzeit 3 Reserveanzeige* 4 Durchflussanzeige • Pfeil blinkt = Wasserentnahme 5 Regenerationsanzeige • Pfeil leuchtet = Regenerationsphase läuft 6 Restvolumenanzeige 7 Programmiermodus • Pfeil leuchtet = Programmiermodus aktiv 8 Extern* *Anzeige ist deaktiviert 1

Funktionstasten Manuelle Regeneration auslösen Programmieren Angezeigten Wert nach unten ändern Angezeigten Wert nach oben ändern

Kontrolllampen Chlorerzeugung (Funktion ist nicht aktiv) Urlaubsmodus aktiv Einstellung der Wasserhärte Einstellung der Anlagenkapazität* Einstellung der Uhrzeit für Nachtregeneration* Stromversorgung

Die Gesamtdauer beträgt 45 - 60 min. Uhrzeit Zum Beispiel: Die Regeneration ist in Phase Nr. 3, die Restlaufzeit dieser Phase beträgt 9,3 Minuten. Phase 1 Schnellspülung, Besolung 2 Einwirkzeit 3 Langsamspülung 4 Schnellspülung 5 Rückspülung 6 Nachfüllung Es laufen stets alle 6 Regenerationsphasen nacheinander ab. Bei PW60-A/B wird die Phase 6 nicht angezeigt.

9.2 Anzeigen während des Betriebs

Während des Betriebs werden abwechselnd Uhrzeit und Restvolumen im Display angezeigt. Während des Verbrauchs von Wasser verringert sich das Restvolumen (nur behandelter Anteil) bis Null. Danach - jedoch spätestens alle 4 Tage - wird eine automatische Regeneration ausgelöst Uhrzeit Restvolumen (Liter)

9.3 Anzeigen während der Regeneration

Während der Regeneration wird die derzeit aktive Phase angezeigt. Neben der Phasennummer erscheint die Restlaufzeit der aktiven Phase. Nach Ablauf aller 6 Regenerationsphasen kehrt das Gerät in Normalbetrieb zurück.

Das Gerät verfügt über einen Urlaubsmodus, d.h.: • Erfolgt 4 Tage nach der letzten Regeneration keine Wasserentnahme, wird erneut eine Regeneration begonnen. Anschließend geht das Gerät in Urlaubsposition • Sobald wieder eine Wasserentnahme erfolgt, beendet das Gerät die Regeneration.

10.1 Einstellungen 10.2 Einstellen der Uhrzeit

Um die Uhrzeit einzustellen Pfeiltasten cken

10.3 Einstellung der Wasserhärte

Um die Wasserhärte einzustellen 5 Sekunden die Taste drücken, die Härte über die Pfeiltasten und einstellen und Eingabe durch erneutes Drücken der -Taste übernehmen.

9.5 Hinweise zum Betrieb

Regelmäßige Kontrolle des Magnesiumstands ca. alle 4 Wochen Ist der Magnesiumstand unter die "Min."-Markierung gesunken, muss nachgefüllt werden. Beim Nachfüllen einen kompletten Sack VC51-A einfüllen.

10.4 Manuelle Regeneration auslösen

Eine manuelle Regeneration kann jederzeit ausgelöst werden, auch wenn das Restvolumen noch nicht Null ist • Taste kurz drücken 10.5 Phase wechseln bzw. überspringen

Während der Regeneration kann durch Drücken der -Taste schnell zur nächsten Phase gewechselt werden, wenn die Anzeige nicht mehr blinkt.

11. Arbeitsweise während eines Stromausfalls Sollte die Stromversorgung über einen längeren Zeitraum ausfallen, empfiehlt es sich, das Gerät für die Dauer des Stromausfalls in Bypass-Stellung zu bringen.

12. Wartung Gemäß DIN 1988 ist für das Gerät eine regelmäßige Wartung vorgeschrieben, im Regelfall mindestens einmal jährlich. Honeywell bietet hierfür geeignete Wartungssets an. Die Wartung muss von fachkundigem Personal (Installateur, Servicetechniker) durchgeführt werden.

13. Weitere Einstellungen Für Magnesiumbetrieb können Sie zwischen Wellnessmodus (13.1) und Sanierungsmodus (13.2) wählen. Sie können darüber hinaus auch zwischen beiden Betriebsarten jede gewünschte Einstellung vornehmen, um ein Behandlungsergebnis zu erzielen, welches Ihren Anforderungen entspricht. 13.1 Wellness-Modus

Dieser Betriebsmodus zeichnet sich durch besonders günstige Verbrauchswerte an Magnesium und Wasser aus. Bitte beachten Sie, dass beim Betrieb im Wellness- oder Sanierungsmodus die Wasserhärte nicht verändert wird; daher sind Wasch- und Spülmaschine unverändert weiterzubetreiben, die Dosis von Wasch- und Spülmitteln, Enthärter oder Spülmaschinensalz kann also nicht reduziert werden. Auch im Wellness-Modus kann es zu begrenzten Sanierungswirkungen mit Abbau von alten Ablagerungen kommen, es können sich in der ersten Zeit also abgelöste Partikel alter Ablagerungen im Waschbecken oder im Perlator finden. 1. Um den Wellness-Modus zu aktivieren, drehen Sie die Stellschraube zunächst im Gegenuhrzeigersinn ganz ein und anschließend im Uhrzeigersinn wieder heraus, bis der Zeiger auf die rote Markierung weist. o Nicht überdrehen!

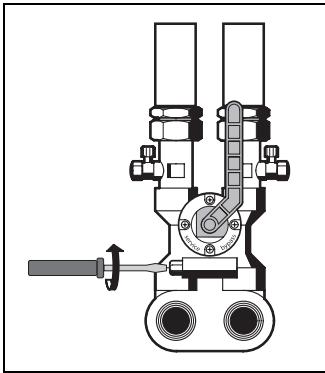

13.2 Sanierungs-Modus

Dieser Betriebsmodus zeichnet sich durch ein optimales Behandlungsergebnis aus und befreit Altanlagen von bestehenden Kalkablagerungen. • Während des Sanierungsbetriebes kann es durch Ablösung bestehender Ablagerungen zu einem Auftreten von aus der Installation abgelösten Kalkpartikeln in Waschbecken und Perlatoren kommen 1. Um den Sanierungs-Modus zu aktivieren, drehen Sie die Stellschraube im Gegenuhrzeigersinn vollständig ein. o Nicht überdrehen!

14. Störungen / Fehlersuche Störung Keine Wasserversorgung zum Gerät

Ursache Behebung Absperrarmatur in Umgehungsleitung Absperrarmatur vollständig öffnen (Bypass) nicht ganz oder gar nicht geöffnet. Rohrleitung der Trinkwasserversor- Rohrleitung reinigen oder ersetzen gung verkalkt oder verstopft Gerät regeneriert nicht Durchflussmesser defekt Durchflussmesser überprüfen ggf. ersetzen (KD*) Falsche Einstellungen am Steuerventil Einstellungen Steuerventil überprüfen Wasserzähler verschmutzt oder de- Wasserzähler reinigen ggf. ersetzen fekt (KD*) Interne elektrische Verkabelung de- Interne elektrische Verkabelung überfekt prüfen (KD*) Technische Kundenberatung anrufen Anschlussleitungen falsch angeAnschlussleitungen richtig anschließen schlossen Gerät regeneriert nicht, LED „Ur- kein Signal vom Durchflussmesser Durchflussmesser überprüfen ggf. erlaubsschaltung“ brennt dauerhaft setzen (KD*) (> 10 Minuten) trotz Wasserentnahme Keine Anzeige im Display Stromversorgung unterbrochen Stromversorgung überprüfen (Netzstecker, Sicherung) Steuerkopf defekt Technische Kundenberatung anrufen Falsche Uhrzeit wird im Display Gerät hatte Stromausfall Uhrzeit einstellen angezeigt Behälter läuft über Interne Verrohrung verschmutzt oder Verrohrung überprüfen (KD*) undicht Schwimmerventil defekt Schwimmerventil überprüfen (KD*) Unzureichende Funktion Gerät nicht entlüftet Gerät entlüften Gerät in Stellung "Bypass" Gerät in Stellung "Service" bringen Falsche Einstellungen am Steuerventil Einstellungen Steuerventil überprüfen Vorratsbehälter fast oder ganz leer Füllstand Salz überprüfen Verschneidung falsch eingestellt Einstellungen Steuerventil überprüfen Verschneideventil und Mischungsverhältnis überprüfen Steuerventil verschmutzt oder defekt Steuerventil reinigen oder ggf. Steuerkopf ersetzen (KD*) Ständige Regeneration Steuerkopf defekt Technische Kundenberatung anrufen Falsche Einstellungen am Steuerventil Einstellungen Steuerventil überprüfen Keine Soleansaugung Falsche Einstellungen am Steuerventil Einstellungen Steuerventil überprüfen Abwasserschlauch verstopft Abwasserschlauch reinigen ggf. ersetzen Min. Betriebsdruck nicht vorhanden Min. Betriebsdruck 2,0 bar Düsen verstopft Düsen austauschen (Installateur, KD*) *KD = Kundendienst

D Störung Ständiger Ablauf im Abwasserschlauch

Ursache Behebung Zu hoher Gegendruck im Abwasser- Abwasserschlauch reinigen ggf. ersetschlauch zen Steuerkopf defekt Technische Kundenberatung anrufen Hoher Salz- bzw. Magnesiumver- Falsche Einstellungen am Steuerventil Einstellungen Steuerventil überprüfen brauchverbrauch Verschneidung falsch eingestellt Verschneideventil und Mischungsverhältnis überprüfen Zu viel Wasser im Vorratsbehälter Störung "zuviel Wasser im Vorratsbehälter" Kein oder zu wenig Magnesium- Falsche Einstellungen am Steuerventil Einstellungen Steuerventil überprüfen verbrauch Verschneidung falsch eingestellt Verschneideventil und Mischungsverhältnis überprüfen Soleleitung verschmutzt Soleleitung reinigen Düsen verstopft Düsen austauschen (Installateur, KD*) Zu hoher Differenzdruck am Ge- Gerät zu klein ausgelegt Technische Kundenberatung anrufen rät Verschneidung zu weit geschlossen Verschneideventil und Mischungsverhältnis überprüfen () Kapitel 7.5) Verringerung vom Wasserdruck / Rohrleitung der Trinkwasserversor- Rohrleitung reinigen oder ersetzen langsam nachlassende Wirksam- gung verkalkt oder verstopft keit Steuerventil verschmutzt oder defekt Steuerventil reinigen oder ggf. Steuerkopf ersetzen (KD*) Wasserzähler verschmutzt oder de- Wasserzähler reinigen ggf. ersetzen fekt (KD*) Zunehmende Eisenablagerung im Harz austauschen (KD*) Harz Zu viel Wasser im Vorratsbehälter Soleleitung verschmutzt Soleleitung reinigen Abwasserschlauch verstopft Abwasserschlauch reinigen ggf. ersetzen Falsche Einstellungen am Steuerventil Einstellungen Steuerventil überprüfen Soleventil verschmutzt oder defekt Soleventil reinigen ggf. ersetzen (KD*) Magnesium verklumpt im Kabi- Kann aufgrund von TemperaturVerklumpung mit einer Tasse heißen nett schwankungen im Kabinett auftreten Wassers übergießen, dann bis zum Verschwinden der Verklumpung aufrühren Es bildet sich brauner Bodensatz Normale Beimengungen aus VerBei Reinigung entfernen im Vorratsbehälter brauchs-material Uhrzeit blinkt Gerät hatte Stromausfall Uhr neu stellen (hat auf Funktion keine Auswirkung) Falsche Anzeige im DisplayAn- Betriebsprogramm gelöscht Technische Kundenberatung anrufen zeige „H——25“ Ungleichmäßiger Magnesiumab- Magnesium wird zunächst im Zentrum Vor dem Nachfüllen das ungelöste trag im Kabinett. „Magnesium- des Kabinetts in der Nähe des Sole- Magnesium mit einem Löfel o.ä. in die berg“ an der Kabinettwand rohrs gelöst Mitte des Kabinetts bringen. Dann neues Magnesiumsalz nachfüllen. Sehr hoher Salzverbrauch Regelblende verklemmt Position der Regelblende korrigieren oder kompletten Adapter austauschen *KD = Kundendienst

Rohrtrenner Zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfließen und Rücksaugen. Abgesichert werden Flüssigkeiten bis einschließlich Flüssigkeitskategorie 3 nach DIN EN 1717.

Schallschutz-Druckminderer mit Einstellskala Vordruck max. 16 bar mit Klarsichtsiebtasse, 25 bar mit Messingsiebtasse, Hinterdruck 1,5 - 6 bar A = Klarsichtsiebtasse bis 40°C / 16 bar B = Messingsiebtasse bis 70°C / 25 bar

DA74C Drehbares Anschlussstück

Zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfließen und Rücksaugen. Abgesichert werden Flüssigkeiten bis einschließlich Flüssigkeitskategorie 4 nach DIN EN 1717.

Zum bequemen Anschluss in waagrechte und senkrechte Rohrleitungen. Erhältlich in 3/4", 1" und 11/4" AS60-Y Y-Adapter

VC51-A Nachfüllpackung (ohne Abb.)

Y-Adapter zum Aufsetzen auf ein bereits bestehendes DA74C Anschlussstück eines Honeywell-Filters; Einbau ohne erneute Rohröffnung

Magnesiumhaltiges Verbrauchsmaterial für KaltecCool PW60A/B (2 Sack à 25 kg) WS60-A Wartung-Set

FKN74C Filterkombination

Mit Austauschteile für die jährliche Wartung

Kombination aus rückspülbarem Feinfilter und Druckminderer mit entlastetem Einsitzventil

Inhalt 1. Sicherheitshinweise 4 2. Funktionsbeschreibung 4 3. Verwendung 4 4. Technische Daten 4 5. Lieferumfang 4 6. Varianten 4 7. Montage 4 8. Inbetriebnahme 5 9. Bedienung 6 10. Instandhaltung 11. Arbeitsweise während eines Stromausfalls 7 12. Wartung 7 13. Weitere Einstellungen 8 14. Störungen / Fehlersuche 9 15. Zubehör 11
