BEDIENUNGSANLEITUNG HS10S HONEYWELL

Einbauanleitung · Installation instructions · Notice de montage · Installatiehandleiding ·

Istruzioni di montaggio • Instrucciones de montaje • Истурыяпя мотужу

Anleitung zum späteren Gebrauch aufbewahren!

1. Sicherheitschinweise

1. Beachen Sie die Einbauanleitung.
2. Benutzen Sie das Gerät
   bestimmungsgemäß
   in einwandfreiem Zustand
3. Sicherheits- und gefahrenbewusst.
4. Beachen Sie, dass das Gerät ausschließlich für den in dieser Einbauanleitung genommen Verwendungsbereich bestimmt ist. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
5. Beachen Sie, dass alle Montage-, Inbetriebnahme, Wartungs- und Justagearbeiten nur durch autorisierte Fachkräfte ausgeführrt werden dürfen.
6. Lassen Sie Störungen, welche die Sicherheit beeinträchtigen können, sofort beseitigen.

2. Funktionsbeschreibung

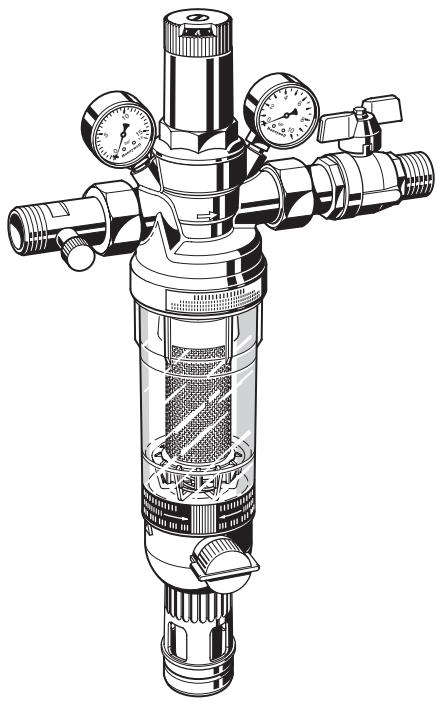

Die Hauswasser-Station vereinigt Rückflussverhinderer, rückspübaren Feinfilter, Druckminderer und Absperrenti (nicht enthalten bei HS10S-ZS) in einem Gerät.

Entspruchend der Anordnung wird zuerst der Rückflussverhinderer durchstrom. Dabei wird bei Durchfluss ein Ventilkegel gegen eine Federkraft in Offenstellung gedrück. Der rückspulbare Feinfilter hält eventuell im Medium vorhandene Schmutzpartikel zurück. Beim Rückspullen werden diese Schmutzpartikel dann komplett ausgesplült.

Filter mit Double Spin Technologie verfügen über Turbinenschaufeln, die das Wasser rotieren setzen und dadurch den Rotor auf dem oberen Sieb in eine Drehbewegung versetzen. Der innenliegende Impeller spült an den Überschneidungspunkten mit dem Rotor die am oberen Sieb anhaftenden Partikel aus.

Der integrierte Druckminderer arbeitet nach dem Kraftvergleichssystem. Das heißt, einer Membrankraft wirkt die Kraft einer Sollwertfeder entgegen. Der Eingangsdruck wird weder im Offnenden noch im schliebenden Sinn. Druckschwankungen auf der Vorderseite beeinflussen deshalb den Hinterdruck nicht.

3. Technische Daten

Einbaulage

Betriebstemperatur

Betriebsdruck

Anschlussgroße

Waagrecht mit Filtertasse nach unten

Max. 40^ bei Klarsicht-Filtertasse

Max. 70^ bei Rotguss-Filtertasse

Min. 1,5 bar

1/2" bis 2"

4. Verwendung

Medium

Vordruck

Wasser

Max. 16,0 bar bei Klarsicht-Filtertasse

Max. 25,0 bar bei Rotguss-Filtertasse

Hinterdruck

1,5-6,0 bar

Das Gerät wurde für den Einsatz im Trinkwasser entwickelt.

Die Verwendung in Prozesswässem ist im Einzelfall zu prüfen.

5. Lieferumfang

Die Hauswasser-Station besteht aus:

• Gehäuse mit Manometer ein- und ausgangsbeitig
• Rückflussverhinderer eingangsseitig
  Prüfventil für Rückflussverhinderer
• Feinfilter in Klarsicht-Filtertasse
  Kugelventil mit Ablaufanschluss
• Federhaube mit Verstellgriff und Einstellanzeige
• Ventileinsatz einschließlich Membrane und Ventilsitz
  Gewinde- oder Lottullenanschluss
• Abspervertventil (nicht enthalten bei HS10S-ZS)
  Doppelringschluss für Federhaube und Filtertasse

6. Varianten

HS10S...AA = Gewindetülle, untere/obere Durchlassweite 105/135 μm

HS10S...AAM = Rotgussfilterasse, Gewindetülle, untere/obere Durchlassweite 105/135 μm

HS10S...ZS = Gewindetülle, ohne Abspervertentile, unless/obere Durchlassweite 105/135 μm

Anschlussgroße

7. Montage

7.1 Einbauhinweise

• Einbau in waagrechte Rohrleitung mit Filtertasse nach unten

o In dieser Einbaulage ist eine optime Funktion gewährleistet

• Absperventile vorsehen
  Auf gute Zugänglichkeit achten

o Manometer gut beobachtbar
o Verschmutzungsgrad bei Klarsicht-Filtertasse gut beobachtbar
o Vereinfacht Wartung und Inspektion

• Der Einbauort muss frostsicher sein
  Unmittelbar nach dem Wasserzahler einbauen
  o Entsprechend DIN 1988, Teil 2

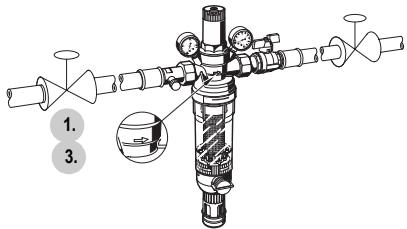

7.2 Montageanleitung

Bei Lottullen-Anschluss Tullen nicht zusammen mit der Hauswasser-Station loten. Hohe Temperatur zerstoren funktionswichtige Innenteile!

Zuerst die Tüllen löten, danach den beigelegten Rückflussverhinderer einstecken und erst dann die Hauswasser-Station einbauen.

Bei Montage des Rückflussverhinderers Durchflussrichtung beachten.

1. Rohrleitung gut durchspulen
2. Venturi-Düse einstecken (nur 2")
3. Hauswasser-Station einbauen

o Durchflussrichtung beachten
o spannungs- und biegemomentfrei einbauen

1. Manometer eindachten

7.3 Rückspulwasserabführung

Das Rückspulwasser muss so zum Ablaufkanal gefuhrt werden, dass kein Rückstau entstehen kann.

Dazu gibt es 3 Mänglichkeiten:

1. Direkter Anschluss:
   o Übergansstück DN 50/70 sowie erforderliche Rohre und Siphon (3 Bögen 90^ ) in DN 70.
2. Ablauf frei in vorhandenen Bodenablauf.
3. Ablauf in offenen Behälter.

Filter-GröBe	Rückspülmenge*
1/2" und 3/4"	12 Liter
1" und 1 1/4"	15 Liter
1 1/2" und 2"	18 Liter

*bei 4 bar Eingangsdruck und 3 × 3 Sekunden Rückspüldauer

8. Inbetriebnahme

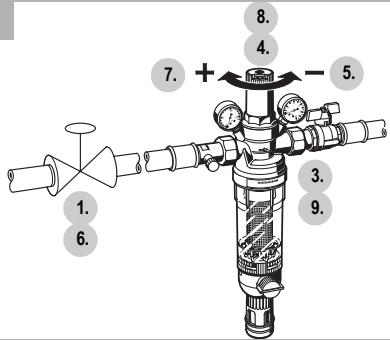

8.1 Hinterdruck einstellen

Ausgangsdruck min. 1 bar unter Eingangsdruck einstellen.

1. Absperarmatur eingangsseitig schlieben
2. Ausgangsseite druckentlasten (z.B. durch Wasserzapfen)
3. Absperrarmatur ausgangsseitig schlieben
4. Schlitzschraube lose n o Schlitzschraube nicht herausdrehen
5. Druckfeder entspannen o Verstellgriff nach links (-) bis zum Anschlag drehen
6. Absperarmatur eingangsseitig langsam offen
7. Verstellgriff drehen, bis die Einstellskala den gewünschten Wert anzeigt
8. Schlitzschraube wieder festziehen
9. Absperrarmatur ausgangsseitig langsam offen

8.2 Rückspullen

Während des Rückspulens ist ein Eingangsdruck von mindestens 1,5 bar erforderlich. Das Rückspulintervall ist abhängig vom Verschmutzungsgrad des Wassers. Spätestens alle 2 Monate muss entsprechend DIN 1988, Teil 8 eine Rückspulung durchgeführt werden. Zur bequemen und regelmäßigen Einhaltung des Rückspulintervalls empfehlen wir den Einbau einer Rückspulautomatik Z11S.

Auch während des Rückspulens kann gefiltertes Wasser entnommen werden.

8.2.1 Manuelles Rückspulen

Erfolgtdie Rucksplwasserabführung nicht durch einen direkten Anschluss, so muss vor dem Rucksplen ein Auffanggefäß untergestellt werden.

1. Kugelhahn durch Drehen des Rückspülknopfs bis Anschlag öffnen o Markierungsbalken muss senkrecht stehen o das patentierte Rückspulsystem wird in Gang gesetzt

o Bei Filter mit Double Spin Technologie ist eine einfache visuelle Funktionkontrolle durch den sich drehenden roten Rotor möglich

1. Kugelhahn nach ca. 3 Sekunden wieder schlieben.
   Vorgang drei Mal wiederholen

o bei stark verschmutzem Filter konnen zusätzliche Wiederholungen erforderlich sein

Mit Hilfe des Memory-Ringes kann der{nachste Termin fur die manuelle Rucksplung vorgemerkt werden.

8.2.2 Automatisches Rückspulen mit Z11S

Die Rückspäulautomatik Z11S ist als Zubehör erhältlich. Die Automatik übernimmt zuverlässig das Rückspulen des Filters in einstellbaren Zeiträumen zwischen 4 Minuten und 3 Monaten.

9. Instandhaltung

Wir empfehlen einen Wartungsvertrag mit einem Installationsunternehmen abzuschließen

Entspruchend DIN 1988, Teil 8 sind folgende Maßnahmen durchzuführren:

9.1 Inspektion

9.1.1 Druckminderer

Intervalall:inalmanjahrlich

1. Absperrarmatur ausgangsseitig schlieben
2. Hinterdruck mit Druckmessgerät bei Nulldurchfluss kontrollieren

o Steigt der Druck langsam an, ist die Armatur eventuell verschmutzt oder defekt. Führren Sie in thisem Fall eine Wartung und Reinigung durch

1. Absperarmatur ausgangsheit langsam offen

9.1.2 Filter

Intervalall:alle2Monate

• Der Filter muss regelmäßig, spätestens alle 2 Monate, durch Rückspüssen gereinigt werden
• Eine Nichtbeachtung kann zu Filterverstopfung führen. Druckabfall und sinkender Wasserdurchfluss sind die Folge
  Die Siebe des Filters sind aus nichtstendem Stahl. Roter Belag infolge von Rost aus den Rohrleitungen hat keinen Einfluss auf Funktion und Filterwirkung

Sichtkontrolle des Kugelventils nicht vergessen. Bei Tropfenbildung auswechseln!

9.1.3 Rückflussverhinderer

Intervalall:innaljahrlich

1. Absperrarmatur fingangsseitig schlieben
2. Prüfventil öffnen

o Bis zur Druckentlastung wird etwas Wasser am Prüfventil ausflieben. Nach kurzer Zeit muss der Wasserausflu aufhoren. Tropf oder lauft das Wasser beständig weiter, so ist der Austausch des Rückflussverhinderers notwendig - siehe Wartung Rückflussverhinderer

1. Prüfventil wieder schlieben
2. Absperventil wieder öffnen

9.2 Wartung

9.2.1 Druckminderer

Intervall: 1-3 Jahre (abhängig von den örtlichen Bedingungen)

Durchführung durch ein Installationsunternehmen.

1. Absperarmatur eingangsseitig schlieben
2. Ausgangsseite druckentlasten (z.B. durch Wasserzapfen)
3. Absperrarmatur ausgangsseitig schlieben
4. Schlitzschraube losen

o Schlitzschraube nicht herausdrehen

In der Federhaube befindet sich eine Druckfeder.
Durch Herausspringen der Druckfeder kann es zu Verletzungen kommt.

• Stellen Sie sicher, dass die Druckfeder entspannt ist!

• Druckfeder entspannen
  o Verstellgriff nach links (-) bis zum Anschlag drehen o Nicht überdrehen!

• Federhaube abschrauben

o Doppelringschluss ZR10K verwenden

1. Gleitring herausnehmen
2. Ventileinsatz mit Zange herausziehen
3. Filtertasse und Führungsstück abschrauben

o Doppelringschluss ZR10K verwenden

10.Nutring herausnehmen
11.Dichtscheibe, Dusenkante und Nutring auf einwandfrei Zustand überprüfen, falls erforderlich Ventileinsatz komplett auswechseln
12.Montage in umgekehrter Reihenfolge

Membrane mit Finger eindrücken, dann Gleitring einlagen Filterasse handfest (ohne Werkzeug) einschrauben

13.Hinterdruck einstellen und Einstellskala justieren

9.2.2 Justierung der Einstellskala

Bei Demontage des Verstellgriffs geht die Justierung verloren. Eine Neujustierung ist mit Hilfe eines Manometers möglich.

1. Absperrarmatur fingangssseitig schlieben
2. Ausgangssite druckentlasten (z.B. durch Wasserzapfen)
3. Absperrarmatur ausgangsseitig schlieben
4. Schlitzschraube losen

o Schlitzschraube nicht herausdrehen

1. Absperrarmatur eingangsseitig langsam offen
2. Gewünschten Hinterdruck einstellen (z.B. 4 bar)
3. Skalenwert (z.B. 4) mit Markierung in Fenstermitte in Übereinstimmung bringen
4. Schlitzschraube wieder festziehen
5. Absperrarmatur ausgangsheit langsam offen

9.2.3 Filter

Intervalall:alle2Mona

• Der Filter muss regelmäßig, spätestens alle 2 Monate, durch Rückspüssen gereinigt werden
• Eine Nichtbeachtung kann zu Filterverstopfung führen. Druckabfall und sinkender Wasserdurchfluss sind die Folge
  Die Siebe des Filters sind aus nichtrostendem Stahl. Roter Belag infolge von Rost aus den Rohrleitungen hat keinen Einfluss auf Funktion und Filterwirkung

Sichtkontrolle des Kugelventils nicht vergessen. Bei Tropfenbildung auswechseln!

9.2.4 Rückflussverhinderer

Durchführung durch ein Installationsunternehmen.

1. Absperrarmatur fingangssseitig schlieben
2. Ausgangssiete druckentlasten (z.B. durch Wasserzapfen)
3. Absperrarmatur ausgangsseitig schlieben
4. Rückflussverhinderer austauschen

9.3 Reinigung

Vorsicht!

Zum Reinigen der Kunststoffekeine Lösungsmittelund/oder alkoholhaltigen Reinigungsmittel benutzen, da diese zu Wasserschaden führen konnen!

1. Absperarmatur eingangsseitig schlieben
2. Ausgangssite druckentlasten (z.B. durch Wasserzapfen)
3. Absperrarmatur ausgangsseitig schlieben
4. Siebtasse abschrauben

o Doppelringschluss ZR10K verwenden

1. Sieb Herausnehmen, reinigen und wieder einstecken
2. O-Ring auf Siebtasse stecken
3. Absperrarmatur eingangsseitig langsam offen
4. Absperrarmatur ausgangsseitig langsam offen

10. Entsorgung

• Gehäuse aus entzinkungsbeständigem Messing
• Absperventil und Verschraubungen aus Messing
• Einsteckrückflussverhinderer aus hochwertigem Kunststoff
• Feinfilter aus nichtstendem Stahl
• Filtertasse aus stoßfestem, glasklarem Kunststoff oder Rotguss
  Federhaube aus hochwertigem Kunststoff
• Ventileinsatz aus hochwertigem Kunststoff
• Membrane aus NBR, gewebeverstärkt
  Dichtungen aus NBR

Die örtlichen Vorschriften zur ordnungsgemäßen Abfallverwertung bzw. Beseitigung beachten!

11. Störungen / Fehlersuche

Störung	Ursache	Behebung
Wasseraustritt aus Federhaube	Membrane Ventileinsatz defekt	Ventileinsatz ersetzen
Kein oder zu weniger Wasserdruck	Absperarmaturen vor oder hinter Hauswasserstation nicht ganzeöffnet	Absperarmaturen ganzeöffnen
	Druckminderer nicht auf gewünschten Hinterdruck eingestellt	Hinterdruck einstellen
	Filtersieb verschmutzt	Rückspälen
	Hauswasser Station nicht in Durchfluss-richtung montiert	Druckminderer in Durchflussrichtung montieren (Pfeilrichtung auf Gehäuse beachesten)
Eingestellter Hinterdruck bleibt nicht konstant	Filtersieb verschmutzt	Rückspälen
	Düse oder Dichtscheibe Ventileinsatz verschmutzt oder beschädigt	Ventileinsatz ersetzen
	Druckerhöhung auf Hinterdruckseite (z.B. durch Wassererwärmlungsgerät)	Funktion Rückflussverhinderer, Sicherheitsgruppe, usw. überprüfen

12. Ersatzteile

Nr.	Bezeichnung	Nennweite	Artikel-Nummer
1	Federhaube komplett mit Einstellskala	1/2" + 3/4"	0901515
		1" + 1/4"	0901517
		1/2" + 2"	0901518
2	Ventileinsatz komplett (ohne Sieb)	1/2" + 3/4"	D06FA-1/2
		1" + 1/4"	D06FA-1A
		1/2" + 2"	D06FA-11/2
3	Dichtringsatz (10 Stück)	1/2" + 3/4"	0901444
		1"	0901445
		1/4"	0901446
		1/2"	0901447
		2"	0901448
4	Einsteckrückflussverhinderer	1/2"	2166200
		3/4"	2110200
		1"	2164400
		1/4"	2164500
		1/2"	2164600
		2"	2164700
5	Prüfventil	1/2" - 2"	2421100
6	Manometer (0-10 bar)		M38K-A10
	Manometer (0-16 bar)		M38K-A16
	Manometer (0-25 bar)		M38K-A25
7	Filtereinsatz komplett*untebere obere Durchlassweite 105/135 μm	1/2" - 3/4"	AF11S-1/2A
		1" - 1/4"	AF11S-1A
		1/2" - 2"	AF11S-11/2A
8	Filtereinsatz komplett*für Filter mit DoubleSpin Technologieuntere obere Durchlassweite 105/135 μm	1/2" - 3/4"	AF11DS-1/2A
		1" - 1/4"	AF11DS-1A
9	Klarsicht-Filtertassekomplett	1/2" - 11/4"	KF11S-1A
		1/2" - 2"	KF11S-11/2A
10	Rotguss-Filtertassekomplett (o. Abb.)	1/2" - 11/4"	FT09RS-1A
		1/2" - 2"	FT09RS-11/2A
11	O-Ring-Satz(10 Stück)	1/2" - 11/4"	0900747
		1/2" - 2"	0900748
12	Ablaufanschluss	1/2" - 2"	AA76-1/2A
13	Kugelhahn komplett	1/2" - 2"	KH11S-1A
14	Absperkugelhahn(nicht enthalten beiHS10S-ZS)	1/2"	2192900
		3/4"	2193100
		1"	2193200
		1/4"	2193300
		1/2"	2193400
		2"	2193500
15	Doppelringschlüsselzum Lösen der	1/2" - 3/4"	ZR10K-3/4
	Filtertasse und	1" - 11/4"	ZR10K-1
	Federhaube (o. Abb.)	1/2" - 2"	ZR10K-11/2

13. Zubehör

Z11S Rücksplulautomatik
Zum automatischen Rückspüssen des Filters in einstellbaren Zeitintervallen
AF11S Filtrereinsatz komplett
Erhältlich mit Filterseinheit 20 m , 50 m , 100 m , 200 m , 300 m , 500 m

AF11DS Filtereinsatz komplett Erhältlich mit Filterinheit 20~ m 50~ m 100~ m 200~ m 300~ m 500~ m (fur Filter mit Double Spin Technologie)

• Die Filterfung (für Filter mit bzw. ohne Double Spin Funktion) ist nur im Lieferumfang für Entsatzflütereinsätze (AF11DS und AF11S) der Grüßen 1/2^n bis 11/4 enthalten.

1. Safety Guidelines

4. Technische gegevens

© 2009 Honeywell GmbH

Honeywell

7.2

nur 2"
only 2"
que 2"
allyen voor 2"
solo 2"
solamente 2^
tmbko 2"

7.3

8.1

8.2.1
9.1.3

9.2.1

9.2.2
8.
