BEDIENUNGSANLEITUNG ULTRAMAX PLUS FIREWIRE 800 IOMEGA

USB FireWire/1394/i.Link eSATA SATA Schnellstart – USB oder FireWire

1. Schließen Sie das mitgelieferte Netzteil an der Rückseite

des Laufwerks und an eine Steckdose an. ACHTUNG! Bewegen Sie das Laufwerk während des Einschaltvorgangs nicht, um Laufwerkbeschädigungen oder Datenverluste zu vermeiden.

2. Wählen Sie das richtige Kabel aus und schließen Sie

es an der Laufwerksrückseite an. Schließen Sie für eine USB-Verbindung das USB-Kabel an den DuoLinkAnschluss an (mit dem USB-Symbol und „eSATA“ gekennzeichnet). Für eine FireWire-Verbindung können Sie einen beliebigen FireWire-Anschluss verwenden. HINWEIS: Schließen Sie das Laufwerk niemals mit mehr als einem Kabel am Computer an.

3. Verbinden Sie das andere Ende des Kabels mit dem

Anschluss des Computers. Schalten Sie das Laufwerk ein. Mac-Benutzer: Nun wird normalerweise das Laufwerk gemountet und auf dem Mac-Schreibtisch angezeigt. PC-Benutzer: Ihr Computer erkennt das Laufwerk erst, wenn es neu formatiert wird. Anweisungen hierzu finden Sie weiter unten. Formatieren des Laufwerks für Windows ACHTUNG! Bei einer Neuformatierung des Laufwerks werden sämtliche vorhandenen Daten gelöscht!

1. Öffnen Sie die Windows Datenträgerverwaltung (mit

rechter Maustaste auf Arbeitsplatz klicken, Verwalten wählen und dann auf Datenträgerverwaltung klicken).

2. Falls der Assistent für die Datenträgerinitialisierung

gestartet wird, klicken Sie auf Weiter. Wählen Sie den Datenträger aus. Klicken Sie auf Weiter und dann auf Fertig stellen. Falls der Assistent für die Datenträgerinitialisierung nicht gestartet wird, suchen Sie das Laufwerk in der unteren Liste. Suchen Sie nach einem Datenträger, bei dem kein Laufwerksbuchstabe oder Dateisystem angezeigt wird. Klicken Sie mit der rechten Maustaste auf den Laufwerksnamen und wählen Sie dann Datenträger initialisieren (Windows XP) oder Signatur schreiben (Windows 2000). Klicken Sie anschließend auf OK.

3. Das Laufwerk wird dann als Nicht zugeordnet angezeigt

und der Balken schwarz dargestellt. Klicken Sie mit der rechten Maustaste Right auf den schwarzen Balken und wählen Sie Neue Partition (Windows XP) oder Partition erstellen (Windows 2000).

4. Sobald der Assistent zum Erstellen neuer Partitionen

geöffnet wird, klicken Sie in jedem Fenster auf Weiter, um die Standardoptionen auszuwählen und das NTFSLaufwerk zu formatieren. HINWEIS: Wenn Sie das Laufwerk plattformübergreifend nutzen möchten, können Sie das Mac OS X FestplattenDienstprogramm oder den Iomega FAT32 Formatter verwenden, um das Format auf FAT32 zu ändern. Ausführliche Anweisungen finden Sie im Supportbereich auf www.iomega.com.

Schnellstart – eSATA

1. Wenn Sie eine eSATA-PCI-Karte anschließen, stellen Sie

sicher, dass die Treiber für die Karte installiert sind und die Karte von Ihrem Betriebssystem ordnungsgemäß erkannt wurde. HINWEIS: Für die Iomega UltraMax-Festplatte müssen Sie spezielle Treiber installieren. Sie wird von den Treibern unterstützt, die bei der eSATA-PCI-Karte enthalten sind. Wenn Ihr Computer über einen integrierten eSATAAnschluss verfügt, wird das Laufwerk von den nativen Treibern des Betriebssystems ünterstützt.

2. Fahren Sie den Computer herunter.

HINWEIS: Die eSATA-Schnittstelle verfügt NICHT über Plug-and-Play. Fahren Sie den Computer immer herunter, bevor Sie das Laufwerk verbinden oder die Verbindung trennen.

3. Schließen Sie das mitgelieferte Netzteil an der Rückseite

des Laufwerks und an eine Steckdose an. ACHTUNG! Bewegen Sie das Laufwerk während des Einschaltvorgangs nicht, um Laufwerkbeschädigungen oder Datenverluste zu vermeiden.

4. Wählen Sie das eSATA-Kabel aus und schließen Sie es an

und den DuoLink-Anschluss an (mit dem USB-Symbol „eSATA“ gekennzeichnet). HINWEIS: Schließen Sie das Laufwerk niemals mit mehr als einem Kabel am Computer an.

5. Verbinden Sie das andere Ende des Kabels mit der eSATAPCI-Karte oder dem integrierten eSATA-Anschluss.

6. Schalten die den Hauptschalter auf der

Laufwerksrückseite an, und starten Sie Ihren Computer neu. Mac-Benutzer: Nun wird normalerweise das Laufwerk gemountet und auf dem Mac-Schreibtisch angezeigt. PC-Benutzer: Ihr Computer erkennt das Laufwerk erst, wenn es neu formatiert wird. Anweisungen hierzu finden Sie links unter Formatieren des Laufwerks für Windows. USB FireWire/1394/i.Link eSATA SATA Installazione rapida – USB o FireWire

1. Collegare l’alimentatore in dotazione al retro dell’unità

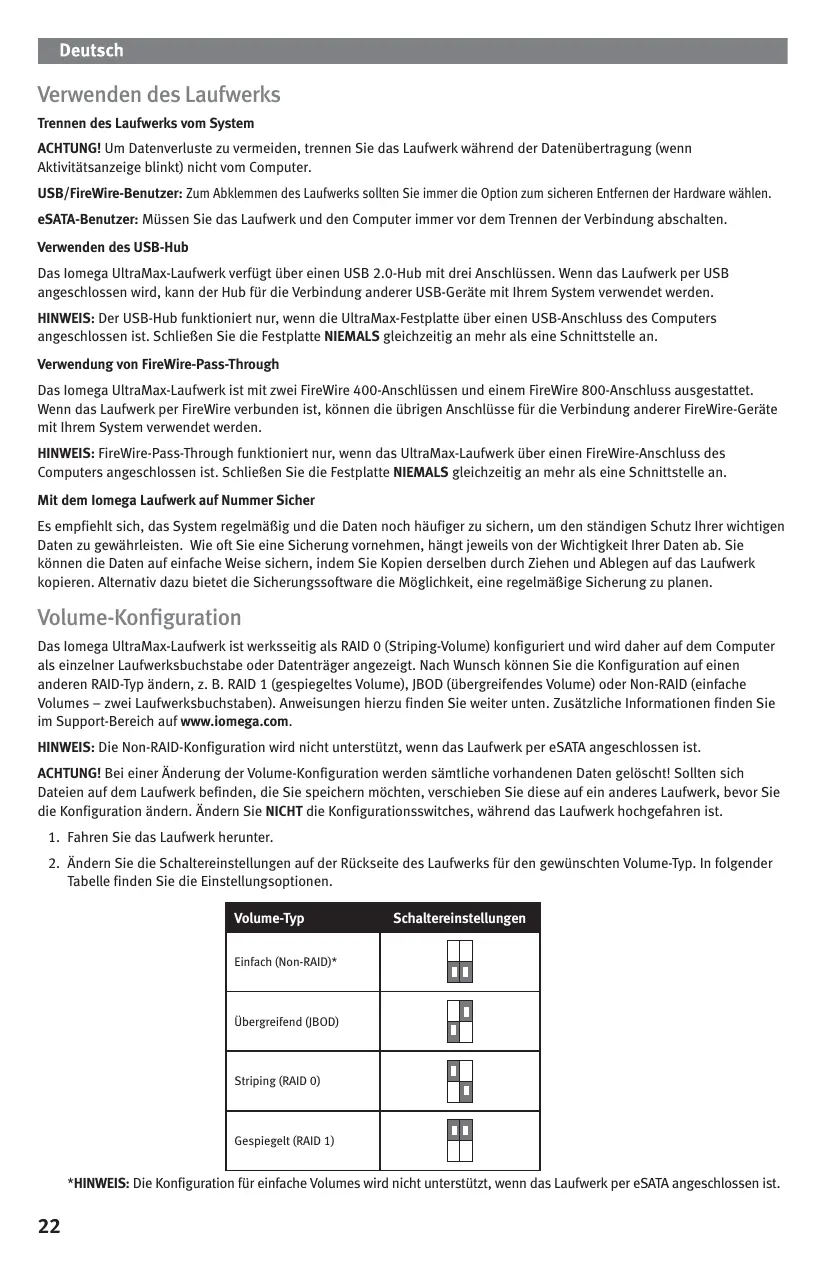

Verwenden des Laufwerks Trennen des Laufwerks vom System ACHTUNG! Um Datenverluste zu vermeiden, trennen Sie das Laufwerk während der Datenübertragung (wenn Aktivitätsanzeige blinkt) nicht vom Computer. USB/FireWire-Benutzer: Zum Abklemmen des Laufwerks sollten Sie immer die Option zum sicheren Entfernen der Hardware wählen. eSATA-Benutzer: Müssen Sie das Laufwerk und den Computer immer vor dem Trennen der Verbindung abschalten. Verwenden des USB-Hub Das Iomega UltraMax-Laufwerk verfügt über einen USB 2.0-Hub mit drei Anschlüssen. Wenn das Laufwerk per USB angeschlossen wird, kann der Hub für die Verbindung anderer USB-Geräte mit Ihrem System verwendet werden. HINWEIS: Der USB-Hub funktioniert nur, wenn die UltraMax-Festplatte über einen USB-Anschluss des Computers angeschlossen ist. Schließen Sie die Festplatte NIEMALS gleichzeitig an mehr als eine Schnittstelle an. Verwendung von FireWire-Pass-Through Das Iomega UltraMax-Laufwerk ist mit zwei FireWire 400-Anschlüssen und einem FireWire 800-Anschluss ausgestattet. Wenn das Laufwerk per FireWire verbunden ist, können die übrigen Anschlüsse für die Verbindung anderer FireWire-Geräte mit Ihrem System verwendet werden. HINWEIS: FireWire-Pass-Through funktioniert nur, wenn das UltraMax-Laufwerk über einen FireWire-Anschluss des Computers angeschlossen ist. Schließen Sie die Festplatte NIEMALS gleichzeitig an mehr als eine Schnittstelle an. Mit dem Iomega Laufwerk auf Nummer Sicher Es empfiehlt sich, das System regelmäßig und die Daten noch häufiger zu sichern, um den ständigen Schutz Ihrer wichtigen Daten zu gewährleisten. Wie oft Sie eine Sicherung vornehmen, hängt jeweils von der Wichtigkeit Ihrer Daten ab. Sie können die Daten auf einfache Weise sichern, indem Sie Kopien derselben durch Ziehen und Ablegen auf das Laufwerk kopieren. Alternativ dazu bietet die Sicherungssoftware die Möglichkeit, eine regelmäßige Sicherung zu planen. Volume-Konfiguration Das Iomega UltraMax-Laufwerk ist werksseitig als RAID 0 (Striping-Volume) konfiguriert und wird daher auf dem Computer als einzelner Laufwerksbuchstabe oder Datenträger angezeigt. Nach Wunsch können Sie die Konfiguration auf einen anderen RAID-Typ ändern, z. B. RAID 1 (gespiegeltes Volume), JBOD (übergreifendes Volume) oder Non-RAID (einfache Volumes – zwei Laufwerksbuchstaben). Anweisungen hierzu finden Sie weiter unten. Zusätzliche Informationen finden Sie im Support-Bereich auf www.iomega.com. HINWEIS: Die Non-RAID-Konfiguration wird nicht unterstützt, wenn das Laufwerk per eSATA angeschlossen ist. ACHTUNG! Bei einer Änderung der Volume-Konfiguration werden sämtliche vorhandenen Daten gelöscht! Sollten sich Dateien auf dem Laufwerk befinden, die Sie speichern möchten, verschieben Sie diese auf ein anderes Laufwerk, bevor Sie die Konfiguration ändern. Ändern Sie NICHT die Konfigurationsswitches, während das Laufwerk hochgefahren ist.

1. Fahren Sie das Laufwerk herunter.

2. Ändern Sie die Schaltereinstellungen auf der Rückseite des Laufwerks für den gewünschten Volume-Typ. In folgender

Tabelle finden Sie die Einstellungsoptionen. Volume-Typ Schaltereinstellungen Einfach (Non-RAID)* Übergreifend (JBOD) Striping (RAID 0) Gespiegelt (RAID 1) *HINWEIS: Die Konfiguration für einfache Volumes wird nicht unterstützt, wenn das Laufwerk per eSATA angeschlossen ist.

3. Schalten Sie das Laufwerk ein.

4. Partitionieren und formatieren Sie die Festplatte neu, um die Volume-Konfiguration abzuschließen. Sollten Sie

ausführliche Anweisungen benötigen, ist das vollständige Benutzerhandbuch für Sie auf www.iomega.com verfügbar. Fehlerbehebung Laufwerk wird nicht im Arbeitsplatz, dem Windows Explorer oder auf dem Mac-Desktop angezeigt

• Führen Sie probeweise einen Neustart des Rechners durch.
• Überprüfen Sie alle Verbindungen.
• Kontrollieren Sie anhand der Aktivitätslampe vorne auf dem Laufwerk, ob das Laufwerk mit Strom versorgt wird. Vérifiez que l’interrupteur d’alimentation à l’arrière du lecteur est sur ON.
• Achten Sie darauf, dass Sie das mit dem Laufwerk gelieferte Kabel verwenden.
• Vergewissern Sie sich, dass das Laufwerk nur an eine Schnittstelle angeschlossen ist. PC-Benutzer:
• Vergewissern Sie sich, dass das Laufwerk für den Gebrauch mit Windows formatiert ist. Lesen Sie hierzu die Anweisungen auf Seite 4.
• Wenn Sie eine Verbindung zu einer PCI-Karte herstellen, stellen Sie sicher, dass die korrekten Treiber für die Karten installiert und von Ihrem Betriebssystem erkannt wurden.
• Wenn Sie eine Verbindung zum USB-Port herstellen, überprüfen Sie das BIOS, um sicher zu gehen, dass der USB-Port aktiviert ist. Weitere Anweisungen finden Sie im Benutzerhandbuch Ihres Rechners. Wenn dem Laufwerk immer noch kein Laufwerkbuchstabe zugewiesen wird, rufen Sie den Bereich “Support” von www. iomega.com auf. Der PC lässt sich nicht starten Wenn sich Ihr PC mit dem angeschlossenen Laufwerk nicht starten lässt, besteht möglicherweise ein BIOS-Konflikt mit Wechseldatenträgern mit hoher Speicherkapazität. Sie können dieses Problem umgehen, indem Sie das Laufwerk beim Starten des Computers ausschalten. Nach dem Starten des Computers schalten Sie das Laufwerk ein. Benutzerhandbuch (vollständig) Im Bereich “Support” unter www.iomega.com steht Ihnen ein vollständiges Benutzerhandbuch im HTML-Format zur Verfügung. Uso dell’unità Scollegamento dell’unità ATTENZIONE! Per evitare che si verifichino perdite di dati, non scollegare l’unità durante il trasferimento di informazioni (la spia verde di attività lampeggia). Utenti USB/FireWire: Quando si scollega l’unità, usare sempre la procedura di rimozione sicura specifica per il sistema operativo usato. Utenti eSATA: Prima di scollegarla, ricordarsi sempre di spegnere sia l’unità che il computer. Utilizzo dell’hub USB L’unità Iomega UltraMax è dotata di un hub USB 2.0 a 3 porte. Se l’unità è collegata tramite USB, è possibile utilizzare l’hub per collegare altre periferiche USB al sistema. NOTA: l’hub USB funziona solo quando l’unità UltraMax Hard Drive è collegata a una porta USB sul computer. NON collegare l’unità a più di un’interfaccia contemporaneamente. Utilizzo di Pass-through FireWire L’unità Iomega UltraMax include due porte FireWire 400 e una porta FireWire 800. Quando l’unità è connessa tramite FireWire le altre porte possono essere utilizzate per collegare altri dispositivi FireWire al sistema. NOTA: FireWire pass-through funziona solo quando l’unità UltraMax è collegata a una porta FireWire sul computer. NON collegare l’unità a più di un’interfaccia contemporaneamente.
