BEDIENUNGSANLEITUNG FKS 2200 08 FLORABEST

Grizzly Gartengerate GmbH & Co. KG

Am Gewerbepark 2

D-64823 GroB-Umstadt

Stand der Informationen - Version des informations

NL ELEKTRISCHE KETTINGZAAG

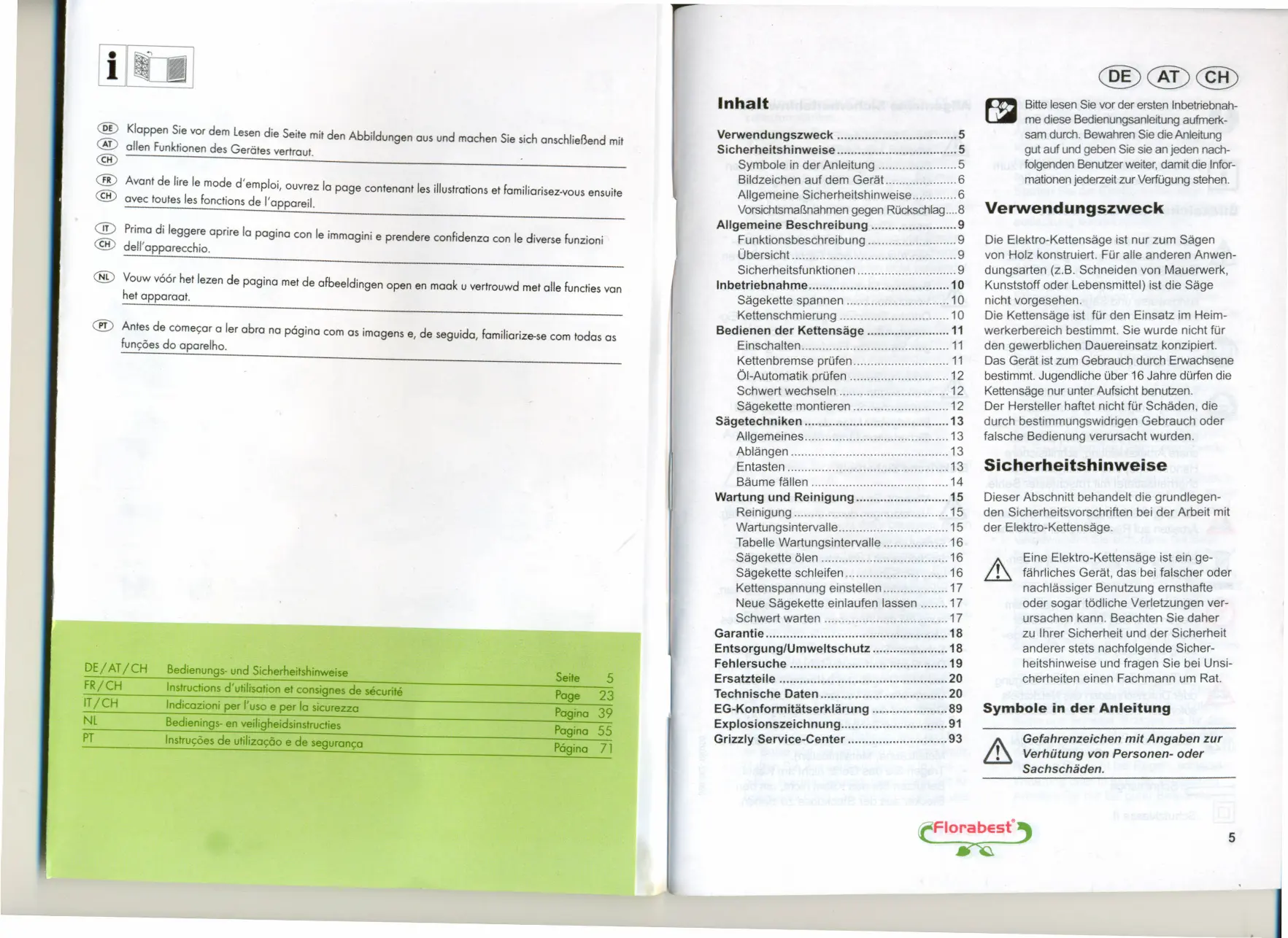

Sicherheitshinweise 5

Symbole in der Anleitung 5
Bildzeichen auf dem Gerät 6
Allgemeine Sicherheitseinweise. 6
Vorsichtsmaßnahmen gegen Rückschlag....8

Allgemeine Beschreibung 9

Funktionsbeschreibung 9
Ubersicht 9
Sicherheitsfunktionen 9

Inbetriebnahme. 10

Sagekette spannen 10
Kettenschmierung 10

Bedieren der Kettensage 11

Einschalten 11
Kettenbremse prufen. 11
Öl-Automatik prüfen 12
Schwert wechseln 12
Sagekette montieren 12

Sagetechniken 13

Allgemeines. 13
Ablangen 13
Entasten 13
Bäume fallen 14

Wartung und Reinigung 15

Reinigung 15
Wartungsintervalle. 15
Tabelle Wartungsintervalle 16
Sagekette olen 16
Sagekette schleifen 16
Kettenspannung einstellen 17
Neue Sägekette einlaufen halten 17
Schwert warten 17

Garantie 18
Entsorgung/Umweltschutz 18
Fehlersuche 19
Ersatzteile 20
Technische Daten 20
EG-Konformitätserklarung 89
Explosionszeichnung. 91
Grizzly Service-Center 93

Bitte lessen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung aufmerksam durch. Bewahren Sie die Anleitung gut auf und geben Sie sie an jedem nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

Verwendungszweck

Die Elektro-Kettensäge ist nur zum Sagen von Holz konstruiert. Für alle anderen Anwendungsarten (z.B. Schneiden von Mauerwerk, Kunststoff oder Lebensmittel) ist die Sägen nicht vorgesehen.

Die Kettensäge ist für den Einsatz im Heimwerkerbereich bestimmt. Sie wurde nicht für den gewerblichen Dauereinsatz konzipiert.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre darüber die Kettensäge nur unter Aufsicht benutzen.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit der Elektro-Kettensäge.

Eine Elektro-Kettengäge ist ein gefährliches Gerät, das bei falscher oder nachlässiger Benutzung ernsthafte oder)sagar tõdliche Verletzungen verursachen kann. Beachten Sie daher zu ihrer Sicherheit und der Sicherheit anderer stets nachfolgende Sicherheitshinweise und Fragen Sie bei Unsicherheiten einen Fachmann um Rat.

Symbole in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

DE AT CH

Gebotszeichen (anstelle des Ausrufungs-zeichens ist das Gebot erlautert) mit An-gaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Bildzeichen auf dem Gerät

Machen Sie sich vor der Arbeit mit allen Bedienelementen gut vertraut. Üben Sie den Umgang mit der Säge und halten Sie sich Funktion, Wirkungsweise und Sägetechniken von einem Fachmann erklären.

Lesen und beachten Sie die zur Maschine gehörende Bedienungsanleitung!

Tragen Sie persönliche Schutzausrustung. Tragen Sie grundsätzlich Schutzbrille oder einen Gesichtsschutz, Gehorschutz, Schutzhelm, Schnittsichere Arbeitskleidung, Schnittsichere Handschuhe, und Schnittsichere Sicherheitsstiefel mit rutschfester Sohle.

Achtung! Rückschlag - Achten Sie beim Arbeiten auf Rückschlag der Maschine.

Elektrogerate gehoren nicht in den Hausmull

Setzen Sie die Maschine nicht dem Regen aus. Das Gerätarf weder feucht sein, noch in feuchter Umgebung betriebenen werden.

Achtung! Ziehen Sie bei Beschädigung oder Durchschnitten des Netzkabels sofort den Stecker aus der Steckdose.

Garantieter Schalleistungspegel

400mm

Schnittlänge

Schutzklasse II

Allgemeine Sicherheitshinweise

Bevor Sie mit der Elektro-Kettensäge arbeiten, machen Sie sich mit allen Bedienteilen gut vertraut. Üben Sie den Umgang mit der Säge (Ablängen von Rundholz auf einem Sägebock) und halten Sie sich Funktion, Wirkungswise, Sägetechniken und Personenenschutzausrüstung von einem erfahrlichen Anwender oder Fachmann erklären.

Beachten Sie den Lämschutz und örtliche Vorschriften beim Holzfällen. Örtliche Bestimmungen können eine Eignungsprüfung erforderlich machen. Fragen Sie bei der Forstverwaltung nach.

Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

Schlieben Sie die Kettensäge nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Bemessungsstrom von nicht mehr als 30 mA an.
- Achten Sie daraufuf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
Schützen Sie das Gerät vor Feuchtigkeit. Das Gerätarf weder feucht sein, noch in feuchter Umgebung betrieben werden.
- Überprüfen Sie vor jeder Benutzung das Gerät und die Netzanschlussleitung mit Stecker auf Schäden. Vermeiden Sie Körperberführungen mit geerdeten Teilen (z.B. Metallzäune, Metallpfosten).
Tragen Sie das Gerät nicht am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen.

396-862-180208

"Florabest"

DE AT CH

Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

• Verwenden Sie nur Verlängerungskabel, die für den Gebrauch im Freien bestimmt sind. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 1,0mm^2 betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schaden.
• Beschädigte Kabel, Kupplung und Stecker oder den Vorschriften nicht entsprchende Anschlussleitungen dürfen nicht verwendet werden. Ziehen Sie bei Beschädigung oder Durchschniden des Netzkabels sofort den Stecker aus der Steckdose.
• Wenn die Anschlussleitung these Gerätes beschädigt wird, muss Sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person durch eine besondere Anschlussleitung ersetzt werden, um Gefährdungen zu vermeiden.

Arbeiten mit dem Gerät

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

Vorbereitung:

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.
  Tragen Sie bei der Arbeit immer geeignete Arbeitskleidung, die Ihnen Bewegungsfreiheit lasst. Dazu gehoren ein Schutzhelm, Ohrschutz, Schutzbrille oder Gesichtsschutz, Handschuhe mit Schnittschutz, Sicherheitsschuhe mit Schnittschutz und fester Sohle und Schutzhosen mit Sageschutz.
• Halten Sie ihren Arbeitsbereich in Ordnung. Starten Sie erst dann, wenn der Arbeitsbereich frei von Hindernissen ist und

Sie einen sicheren Fluchtbereich beim Bäumefallen eingeplant haben.

• Achten Sie darauf, dass sich keine Menschen oder Tiere in der Nähe des Arbeitsbereichs aufhalten. Achten Sie besonders auf Kinder.
• Starten Sie die Elektro-Kettensäge nie, bevor Schwert, Sägekette und Kettenrad-abdeckung korrekt montiert sind.

Verwendung:

Arbeiten Sie mit der Elektro-Kettensägenicht, wenn Sie mude sind oder nach derEinnahme von Alkohol oder Tabletten. Legen Sie immerrechtzeitig eine Arbeits-. pause ein.
Die Kettensage ist für einen zweiähnigen Betrieb ausgelegt. Arbeiten Sie niemals einhändig oder über Schulterhöhe.
- Achten Sie beim Sagen auf einen sicheren Stand. Arbeitsen Sie nicht auf einer Leiter, im Baum oder unstabilen Standorten. Seien Sie beim Arbeitsen im Gefalle sehr vorsichtig. Sie konnten das Gleichgewicht verlieven.
Fuhren Sie das Netzkabel grundsatzlich hinter der Bedienungsperson. Das Kabel muss immer nach hinten von der Ketten-sage wegführren.
Vergewisern Sie sich, dass die Säge beim Anlassen und während der Arbeit nicht mit dem Erdboden, Steinen, Draht oder anderen Fremdkörpersn in Berührung kommt. Schalten Sie die Kettensäge aus, bevor Sie sie absetzen.
- Achten Sie beim Standortwechsel darauf, dass die Sägekette mit der Kettenbremse gesichert und die Kettensäge ausgeschal-tet ist und der Finger nicht den Ein-/Ausschalter berührt. Tragen Sie die Elektro-Kettensäge mit nach hinten gerichteter Kette und Schwert. Bringen Sie für den Transport der Elektro-Kettensäge den Kettenschutz an.
- Arbeitsen Sie nicht bei Regen, schlechter Witterung oder in feuchter Umgebung.
Arbeiten Sie nur bei gutter Beleuchtung.

DE AT CH

• Achten Sie darauf, dass die Griffe beim Arbeitsen trocken und sauber sind.
• Setzen Sie bei jedem Schnitt den Krallenanschlag fest an und beginnen Sie erst dann mit dem Sagen.
  Seien Sie beim Sagen kleiner Busche und Aste außerst vorsichtig. Das dünne Astwerk kann sich in der Säge verfangen und in ihre Richtung schlagen oder Sie aus dem Gleichgewicht bringen.
• Vermeiden Sie das Schneiden von dunnem Gehölz und Schnittholz.
• Achten Sie beim Sagen eines unter Spannung stehenden Astes auf einen möglichen Rückschlag, wenn die Spannung des Holzes plottlich nachlässt. Es besteht Verletzungsgefahr.
  Benutzen Sie die Elektro-Kettensäge nicht in der Höhe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.
  Arbeiten Sie nicht mit einer beschädigten, unvollständigen oder ohne Zustimmung des Herstellers geänderten Elektro-Kettensäge. Benutzen Sie die Elektro-Kettensäge nie mit defekter Schutzausrüstung. Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lasst. Prufen Sie vor dem Gebrauch den Sicherheitszustand der Elektro-Kettensäge, insbesondere das Schwert, Kettenbremse und die Kette.
  Ziehen Sie bei Nichtgebrauch des Gerätes, vor der Wartung, Prüfung, Reinigung oder dem Austausch von Zubehör den Netzstecker. Achten Sie daraufuf, dass die Kettensäge ausgeschaltet ist, wenn Sie sie den Stecker in die Steckdose stecken.
  Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort und außerhalb der Reichweite von Kindern auf.

Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:

Pflegen Sie Ihr Gerät:

• Halten Sie die Sägekette scharf und sauber, um better und{sicherer arbeiten zu konnen.
  Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungsschwachen Geräte für schwere Arbeiten. Benutzen Sie Werkzeuge nicht für Zwecke, für die sie nicht bestimmt sind.
• Befolgen Sie sorgfältig die Wartungs-, Kontroll- und Serviceanweisungen in dieser Bedienungsanleitung. Beschädigte Schutzvorrichtungen und Teile müssen sichgemäß durch unser Service-Center (s. Adresse Seite 93) repariert oder ausgewechselt werden, sowie nicht anders in der Bedienungsanleitung angegeben ist.
• Sümmtliche Wartungsarbeiten, die nicht in dieser Anleitung angegeben werden, *{dürfen nur vom Kundendienst für Kettensägen ausgeführct werden.
• Verwenden Sie nur Zubehörteile, die in dieser Anleitung empfohlen werden.

Vorsichtsmaßnahmen gegen Rückschlag

Achtung Rückschlag! Achten Sie beim Arbeiten auf Rückschlag der Maschine. Es besteht Verletzungsgefahr. Sie vermeiden Rückschläge durch Vorsicht und richtige Sägetechnik.

Rückschlag ist die Bezeichnung für ein blitschnelles Zurückfedern der Elektro-Kettensäge und des Schwertes von einem Gegenstand. Er tritt auf, wenn die Spitze des Schwertes, der Rückschlagbereich (s. Bild 1/Abb. a) einen Gegenstand berührt oder das Holz die Kettensäge im Schnitt einklemmt. Bei einem Rückschlag erhält der Anwender einen kraftigen Stöß von der Elektro-Kettensäge und des Schwertes. Die Folge kann sein, dass er die Kontrolle über die Elektro-Kettensäge verliert und sich schwer verletzt.

(a)

• Halten Sie die Motorsäge immer mit beiden Händen gut fest, mit einer Hand am hinteren und mit der anderen Hand am vorderen Handgriff. Daumen und Finger müssen die Handgriffe fest umschließen.
• Vermeiden Sie es, mit der Schwertspitze (s. Bild 1/Abb. b) oder über Schulterhöhe zu sichen. Beugen Sie sich beim Sagen nicht zuweit vor.
• Sie haben eine bessere Kontrolle, wenn Sie mit der Unterseite des Schwertes und nicht mit der Oberseite des Schwertes sagen.
  Seien Sie besonderss vorsichtig beim Entasten. Sorgen Sie dazu, dass keine Gegenstände am Boden liegen, über die Sie stolpern können.
• Achten Sie auf die Anweisungen zum Scharfen und Warten der Motorsäge.

Allgemeine Beschreibung

Funktionsbeschreibung

Die Kettensäge besitz als Antrieb einen Elek-tromotor. Die umlaufende Sägekette wird über ein Schwert (Führungsschiene) geführt. Das Gerät ist mit einem Kettenschnellspan-system und einer Schnellstopp-Kettenbremse ausgestattet. Eine Öl-Automatik sorgt für die kontinuierliche Kettenschmierung. Zum Schutz des Anwenders ist die Kettensäge mit verschiedenen Schutzeinrichtungen versehen. Die Funktion der Bedienteile entnehmen Sieitte den nachfolgenden Beschreibungen.

Die Abbildungen finden Sie auf der vorderen Ausklappsite.

Ubersicht

1 Hinterer Griff
A 2 Oltankkappe
3 Olmengenregulierung
4 Kettenbremshebel/Vorderer Handschutz
5 Schwert (Fuhrungsschiene)
6 Sagekette
7 Umlenkstem
8 Krallenanschlag
9 Vorderer Griff
10 Elektromotor
11 Ein-/Ausschalter
12Einschalsperre
13 Kettenfangbolzen
14 Kettenspanning
15 Befestigungsschraube für Kettenradabdeckung
16 Sicherungsschraube
17 Kettenradabdeckung
18 Olstandsanzeige
19 Hinterer Handschutz
20 Kabelhalter
21Netzkabel
22 Schwertschutzkocher

Sicherheitsfunktionen

1 Hinterer Griff mit Handschutz schützt die Hand vor Åsten und Zweigen und bei absprindender Kette.
4 Kettenbremshebel/Handschutz
Sicherheitseinrichtung, die die Sägekette bei einem Rückschlag sofort stoppt; Hebel kann auch manuell betätigter werden; schützt die linke Hand des Bedieners, wenn er vom vorderen Griff abrutscht.
6 Sägekette mit geringem Rückschlag hilftlichen Speziell entwickelten Sicherheitseinrichtungen Rückschlage abzufangen.
8 Krallenanschlag verständt die Stabilität, wenn vertikale Schnitte ausgeführrt werden und er-

DE AT CH

leichtert das Sagen.

10 Elektromotor

ist aus Sicherheitsgrunden doppeltsoliert.

11 Ein-/Ausschalter mit Ketten-Sofort-Stopp Bei Loslassen des Ein-/Ausschalters schaltet das Gerät sofort ab.

12 Einsatzperre

Zum Einsatz des Gerätes muss die Einsatzspere entriegelt werden.

13 Kettenfangbolzen

verminder die Gefahr von

Verletzungen, wenn die Kette reiBt oder abspringt.

Inbetriebnahme

Tragen Sie beim Arbeiten mit der Sägekette stets Schutzhandsch

und verwenden Sie nur Originalteile. Ziehen Sie vor allen Arbeiten an der Kettensage den Netzstecker.

EsbestehtVerletzungsgefahr!

Bei Lieferung ist das Gerät komplett montiert.
Bevor Sie die Elektro-Kettensäge in Betrieb besteht, müssen Sie die Kette justieren, Kettenöl eingullen, die Öl-Automatik und die Funktion der Kettenbremse prüfen.

Vorsicht! Säge kann nachhalten.

Bitte beachten Sie, dass die Säge nach Gebrauch nacholt und Öl auslaufen kann, wenn sie seitlich oder auf dem Kopf gelagert wird. Das ist ein normaler Vorgang, bedingt durch die notwendige Lüftungsöffnung am oberen Tankrand und kein Grund zur Reklamation. Da jeder Säge während der Fertigung kontrolliert und mit Öl getest wird, konnteriotz Ausleeren ein kleiner Rest im Tank sein, der während des Transportes das Gehäuse leicht mit Öl beschmutzt. Bitte saubern Sie das Gehäuse mit einem Lappen.

Sägekette spannen

Mit einer richtig gespannten Kette erzielen Sie eine gute Schnittleistung und eine langere Lebensdauer.

Eine nicht richtig gespannte Kette kann reifen oder abspringen. Es besteht Verletzungsgefahr. Prufen Sie vor jedem Starten der Elektro-Kettensäge und nach 1 Stunde Sägezeit die Kettenspannung.

Die Kette ist richtig gespannt, wenn sie an der Schwertunterseite nicht durchhängt und sich mit der behandschuften Hand ganz herumziehen lasst. Beim Ziehen an der Sägekette mit 9 N (ca. 1 kg) Zugkraft dürfen Sägekette und Schwert nicht mehr als 2 mm Abstand haben.

1. Vergewissern Sie sich, dass die Kettenbremse gelost ist, d.h. der Kettenbremshebel gegen den vorderen Griff gedrückt ist (1).

2. Losen Sie die Befestigungsschraube (3).

3. Zum Spannen der Säge drehren sie den Kettenspanning (2) im Uhrzeigersinn.

Zum Lockem der Spannung drehen Sie den Kettenspanning gegen den Uhrzeigersinn.

1. Ziehen Sie die Befestigungsschraube (3) wieder an.

Bei einer neuen Sägekette müssen Sie die Kettenspannung nach maximal 5 Schnitten nachstellen.

Kettenschmierung

Schwert und Kette dürfen nie ohne Öl sein. Betreiben Sie die Elektro-Kettensäge mit zu weniger Öl, nimmt die Schnittleistung und die Lebenszeit der Sägekette ab, da die Kette schneller stumpf wird. Zu weniger Öl erkennen Sie

DE AT CH

an Rauchentwicklung oder Verfärbung des Schwertes.

Die Kettensäge ist mit einer Öl-Automatik ausgestattet. Sobald der Motor lauft, fließt das Öl zum Schwert.

Kettenöl einfüllen:

Prufen Sie regelmäßig die Ölstandsanzeige (siehe Nr. 1) und fullen Sie bei Erreichen der „Minimummarke" Öl nach. Der Öltank fasst 135 ml Öl.
- Verwenden Sie Grizzly Bio Öl, das Zusätze zur Herabsetzung von Reibung und Abnutzung enthalt. Sie können es über unser ServiceCenter bestellen (s. Adresse Seite 93).
- Wenn Grizzly Bio-Ol nicht zur Verfügung steht, verwenden Sie Kettenschmieröl mit geringem Anteil an Haftzusätzen.

1. Schrauben Sie die Öltankappe (2) ab und fullen Sie das Kettenöl in den Tank.
2. Wischen Sie eventuell verschüttetes Öl ab und schreiben Sie die Kappe wieder.

Bedienen der Kettensäge

Schalten Sie die Kettensäge erst ein, wenn Schwert, Sägekette und Kettenradabdeckung korrekt montiert sind.
Achten Sie daraufuf, dass die Spannung des Netzanschlusses mit dem Typenschild am Gerät übereinstimmt. Achten Sie beim Starten auf einen sicheren Stand. Vergewissem Sie sich vor dem Starten, dass die Elektro-Kettensäge keine Gegenstände berührt.

Achtung! Die Säge kann nachöl, siehe Sicherheitshinweise.

Einschalten

1. Überprüfen Sie vor dem Starten, ob sich genugend Kettenöl im Tank

befindet und fullen Sie ggf. Kettenöl nach (s. Kapitel „Kettenöl einzullen“).

1. Losen Sie die Kettenbremse, indem Sie den Bremshebel (1) gegen den vorderen Griff schieben.
2. Formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe und hängen Sie diese in die Zugelastung (2) am hinteren Griff ein.
3. Schlieben Sie das Gerät an die Netzspannung an.
4. Halten Sie die Elektro-Kettensäge mit beiden Handen gut fest, mit der rechten Hand am hinteren und mit der linken Hand am vorderen Handgriff. Daumen und Finger mussen die Handgriffe fest umschlieben.
5. Zum Einschalten betätigten Sie mit dem rechten Daumen die Einschalsperre (3) und drücken dann den Ein-/Aus-schalter (4), die Elektro-Motorsäge lauft mit hochster Geschwindigkeit. Lassen Sie die Einschalsperre wieder los.
6. Die Motorsäge schaltet ab, wenn Sie den Ein-/Ausschalter wieder los-lassen. Eine Dauerlaufschaltung ist nicht möglich.

Kettenbremse prufen

Die Sägekette dreht sich nicht, wenn die Kettenbremse eingerastet ist.

1. Losen Sie die Kettenbremse, indem Sie den Bremshebel gegen den vorderen Griff schieben (1).
2. Legen Sie die Elektro-Kettensäge auf eine feste, ebene Unterlage. Sie darf keine Gegenstände berühren.
3. Schlieben Sie das Gerät an die Netzspannung an.
4. Halten Sie die Elektro-Kettensäge mit beiden Händen gut fest, mit der rechten Hand am hinteren und mit der linken Hand am vorderen Handgriff. Daumen und Finger müss

DE AT CH

sen die Handgriffe fest umschlieben.

1. Schalten Sie die Elektro-Kettensäge ein.
2. Betätigen Sie bei laufendem Motor mit der linken Hand den Kettenbremshebel (2). Die Kette solte abrupt stoppen.
3. Wenn die Kettenbremse richtig Funktioniert,lassen Sie den Ein-/ Ausschalter los und losen Sie die Kettenbremse.

Wenn die Kettenbremse nicht richtig Funktioniert, dürfen Sie die Elektro-Kettensäge nicht verwenden. Esbesteht Verletzungsgefahr durch die nachlaufende Sägekette.
Lassen Sie die Elektro-Kettensäge von unserem Kundendienst reparieren (s. Adresse Seite 93).

Öl-Automatik prüfen

Prufen Sie vor Arbeitsbeginn den Ölstand und die Öl-Automatik.

Schalten Sie die Kettensäge ein und halten Sie sie über einen hellen Grund. Die Säge darf den Boden nicht berühren.

Wenn sich eine Ölspur zeigt, arbeitet die Kettensäge einwandfrei. Wahlen Sie die Öl-einstellung so, dass kein Öl heruntertropf, die Kette aber nie trocken lauf.itte stellen Sie bei Lagerung der Säge den Öl-Regulierknopf auf Null.

Bei kalter Witterung konnen Ole dickflüssig werden. Stellen Sie dann den Olregulierknopf auf maximale Olmerge.

Wenn sich keine Ölspur besteht, reinigen Sie eventuell den Ölausflusskanal oder halten Sie die Elektro-Kettengäte von unseren Kundendienst reparieren (s. Adresse Seite 93).

Kettenölmenge regulieren

Die Kettenölmenge lassst sich am Regulierknopf (3) einstellen.

+groBeOlmenge

-kleineOlmenge

Schwert wechseln

1. Schalten Sie die Säge aus undziehen Sie den Netzstecker.
2. Legen Sie die Säge auf eine flache Oberfläche.
3. Entfernen Sie die Sicherungs-schraube (1) unterhalb der Spanneinheit.
4. Drehen Sie die Befestigungsschraube (2) gegen den Uhrzeiger-sinn, um die Kettenradabdeckung (3) zu entfern,
5. Nehmen Sie das Schwert und die Sägekette ab.
6. Zur Montage setzen Sie das Schwert auf den Schierenbolzen, so dass die Spannsschnecke nach außen zeigt (4).

Sägekette montieren

1. Schalten Sie die Säge aus und ziehen Sie den Netzstecker.
2. Breiten Sie die Sägekette in einer Schlaufe aus, so dass die Schnittkanten im Uhrzeigersinn ausgerichtet sind (1).
3. Legen Sie die Kette um das Kettenritzel (2) herum und in die Schwertnut ein. Es ist normal, wenn die Sägekette durchhängt.
4. Spannen Sie die Kette vor, indem Sie die Spannschnecke (3) im Uhrzeigersinn drehen.
5. Setzen Sie die Kettenradabdeckung auf (4). Dabei muss zuerst die Nase an der Abdeckung in die davon vorgesehene Kerbung am Gerät eingesetzt werden (5). Ziehen Sie die Befestigungsschraube (6) nur leicht an, da die Säge noch gespannt werden muss.

396-862-180208

DE AT CH

1. Befestigen sie die Kettenradabdeckung zusammen mit der Sicherungsschraube (7).

Das Spannen der Sägekette ist im Kapitel „Inbetriebnahme" beschrieben.

Sagetechniken

Allgemeines

• Sie haben eine bessere Kontrolle, wenn Sie mit der Unterseite des Schwertes (mit ziehender Kette) und nicht mit der Oberseite des Schwertes (mit schiebender Kette) sagen.
  Die Sägekettearfährend des Durchsagens oder danach weder den ErdBoden noch einen anderen Gegenstand berühren.
• Achten Sie daraufuf, dass die Sägekette nicht im Sägeschnitt festklemmt. Der Baumstammarf nicht brechen oder absplittern.
• Beachten Sie auch die Vorsichtsmaßnahmen gegen Rückschlag (siehe Sicherheitshinweise).

Wenn die Sägekette festklemmt, versuchen Sie nicht, die Elektro-Kettensäge mit Gewalt hersauszuziehen. Es besteht Verletzungsgefahr. Stellen Sie den Motor ab und benutzen Sie einen Hebelarm oder Keil, um die Elektro-Kettensäge frei-zubekommen.

Ablangen

Ablängen ist das Sägen von gefällten Baumstammen in keine Abschnittte.

• Achten Sie daraufuf, dass die Sägekette beim Sägen der Erdboden nicht berührt.
• Achten Sie auf gutter Stand und stehen Sie bei abschlussgem Gelände oberhalb des Stammes.

1. Stanm liegt am Boden:

Sagen Sie von oben den Stamm ganzt durch und achtenden Sie am Ende des

Schnittes daraufuf, den Boden nicht zu berühren. Wenn die Mogglichkeit besteht, den Stamm zu drehen, sagen Sie himn zu 2/3 durch. Dann drehen Sie den Stamm um und sagen den Rest des Stammes von oben durch.

1. Stamm ist an einem Ende abgestützt:

Sagen Sie zuerst von unten
nach oben (mit der Oberseite des Schwertes) 1/3 des
Stammdurchmessers durch, um ein Splittern zu vermeiden. Sagen Sie dann von oben nach上来 (mit der Unterseite des Schwertes) auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden.

1. Stamm ist an beiden Enden abge-stützt:

Sagen Sie zuerst von oben nach unten (mit der Unterseite des Schwertes) 1/3 des Stammdurchmessers durch. Sagen Sie dann von unter nach oben (mit der Oberseite des Schwertes), bis sich die Schnitte treffen.

1. Sagen auf einem Sagebock:
   Halten sie die Elektro-Kettensäge mit beiden Händen fest und führen Sie die Maschine während des Sagens vor dem Körper. Wenn der Stamm durchtrennt wird, führen Sie die Maschine rechts am Körper vorbei (1). Halten Sie den linken Arm soGPCe wie möglich (2). Achten Sie auf den herabfallenden Stamm. Stellen Sie sich so, dass der abgetrennte Stamm keine Gefährung darstellt. Achten Sie auf ihre Fuße. Der abgetrennte Stamm konnte beim Herabfallen Verletzungen verursachen. Halten Sie das Gleichgewicht (3).

Entasten

Entasten ist die Bezeichnung für das Entfemen von Åsten und Zweigen von einem gefällten Baum.

DE AT CH

Viele Unfälle geschehen beim Entasten. Sagen Sie nie Åste ab, wenn Sie auf dem Baumstamm stehen. Behalten Sie den Rückschlagbereich im Auge, wenn Åste unter Spannung stehen.

Entfernen Sie Stützzweige erst nach dem Ablängen.
- Unter Spannung stehende Äste müssen von unter nach oben gesagt werden, um ein Festklemmen der Kettensäge zu verhindern.
- Beim Absagen von dickeren Åsten verwenden Sie dieselbe Technik wie beim Ablängen.
Arbeiten Sie links vom Stamm und so nahe wie möglich an der Elektro-Kettensäge. Nach Möglichkeit ruht das Gewicht der Säge auf dem Stamm.
Wechseln Sie den Standort, um Åste jenseits des Stammes abzusagen.
Verzweigte Aste werden einzeln abgelängt.

Bäume fallen

EsistvielErfahrungerforderlich,um Bäume zu fällen.FällenSie nur Bäume, wenn Sie sichert mit der Elektro-Kettensage umgehen konnen. BenutzenSie die Elektro-Kettensage aufkeinen Fall,whenSiesichunsicherfahlen.

• Achten Sie daraufuf, dass sich keine Menschen oder Tiere in der Nähe des Arbeitsbereichs aufhalten. Der Sicherheitsabstand zwischen dem zu fällenden Baum und dem nachstliegenden Arbeitsplatz muss 2 1/2 Baumlangen betragen.
• Achten Sie auf die Fällrichtung: Der Anwender muss sich in der Höhe des gefällten Baumes sicher bewegen können, um den Baum leicht ablängen und entasten zu konnen. Es ist zu vermeiden, dass der fallende Baum sich in einem anderen Baum verfügt. Beachten Sie die natürliche Fallrichtung, die von Neigung und Krumm-

schaftigkeit des Baumes, Windrichtung und Anzahl der Åste abhängig ist.

Stehen Sie bei abschüssigem Geländer oberhalb des zu fällenden Baumes.
- Kleine Bäume mit einem Durchmesser von 15-18 cm können gewöhnlich mit einem Schnitt abgesagt werden.
- Bei Bäumen mit einem größeren Durchmesser führen Kerbschnittte und ein Fällschnitt angesetzt werden (siehe unter).

Fällen Sie keinen Baum, wenn ein starker oder wechselnder Wind weht, wenn die Gefahr einer Eigentumsbeschädigung besteht oder wenn der Baum auf Leitungen treffen könnte.

Klappen sie direkt nach Beenden des Sägevorgangs den Gehörschutz hoch, damit Sie Töne und Warnsignale horen konnen.

Entasten:

Entfernen Sie nach unter hangende Aste, indem Sie den Schnitt oberhalb des Astes ansetzen. Entasten Sie niemals hoher als bis zur Schulterhöhe.

2. Fluchtbereich:

Entferen Sie das Unterholz rund um den Baum, um einen leichten Rückzug zu sichern. Der Fluchtbereich (1) sollte etwa um 45^ versetzt hinter der geplanten Fällrichtung (2) liegen.

3. Fallkerbe schneiden:

Setzen Sie eine Fallkerbe in die
Richtung, in die der Baum fallen
soll.Beginnen Sie mit einem oberen
Sageschnitt.Machen Sie nun einen
Sageschnitt von unter, der horizontal
verlauf und exakt auf den oberen
Sageschnitt trifft (A). Die Schnitttiefe der Kerbe soll eta
1/4 des Stammdurchmessers und
der Schnittwinkel mindestens 45^ betragen.

396-862-180208

Treten Sie nie vor einen Baum, der eingekerbt ist.

4. Fällschnitt (B):

Fuhren Sie den Fällschnitt von der anderen Seite des Stammes aus, während Sie links vom Baumstamm stehen und mit ziehender Sägekette sagen. Der Fällschnitt muss horizontal etwa 3-5 cm oberhalb des horizontally ken Kerbschnitts verlaufen. Er sollte so tief sein, dass der Abstand zur Kerbschnittlinie mindestens 1/10 des Stammdurchmessers beträgt. Der nicht durchgesägte Teil des Stammes wird als Brechmaß bezeichnet.

Schieben Sie einen Fällkeil oder ein Brecheisen in den Fällschnitt, sobald die Schnitttiefe dies gestattet, um ein Festklemmen des Schwertes zu verhindern.

1. Wenn der Stammdurchmesser gro- ber ist als die Länge des Schwertes, machen Sie zwei Schnitte.

Wir raten unerfahrenen Anwendern aus Sicherheitsgründen davon ab, einen Baumstamm mit einer Schwertlänge zu fällen, die kleiner ist als der Stammdurchmesser.

1. N

oh Ausfuhrden des Fällschnitts fällt der im von selbst oder mit Hilfe des Fällis oder Brecheisens.

Sobald der Baum zu fallen beginnt,ziehen Sie die Säge aus dem Schnitt hersaus, stoppen den Motor, legend die Elektro-Kettensäge ab und verlassen den Arbeitsplatz über den Rückzugsweg.

Wartung und Reinigung

Führer Sie Wartungs- und Reinigungsarbeiten grundsätzlich bei ausgeschaltetem Motor und gezogenem Netzstecker durch. Verletzungsgefahr! Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschreiben sind, von unserer Fachwerkstatt (siehe Adresse Seite 93) durchführten. Benutzen Sie nur originale Grizzly-Ersatzteile. Lassen Sie die Maschine vor allen Wartungs- und Reinigungsrarbeiten abkühlen. Es besteht Verbrennungsgefahr!

Reinigung

Reinigen Sie die Maschine nach jedem Gebrauch gründlich. Dadurch verlangem Sie die Lebensdauer der Maschine und vermeiden Unfälle.
- Halten Sie die Griffe frei von Benzin, Öl oder Fett. Reinigen Sie die Griffe gegebenenfalls mit einem feuchten, in Seifenlauge ausgewaschenem Lappen. Benutzen Sie zur Reinigung keine Lösungsmittel oder Benzin!
- Reinigen Sie nach jeder Benutzung die Sägekette. Benutzen Sie hierzu einen Pinsel oder Handfeger. Benutzen Sie zur Reinigung der Kette keine Flüssigkeiten. Ölen Sie die Kette nach der Reinigung mit Kettenöl möglich ein.
Reinigen Sie die Luftungsschlitze und die Oberflächen der Maschine mit einem Pinsel, Handfeger oder trockenem Lappen. Benutz- zen Sie zur Reinigung keine Flüssigkeiten.

Wartungsintervalle

Führn Sie die in der nachfolgenden Tabelle aufgeführten Wartungsarbeiten regelmäßig durch. Durch regelmäßige Wartung ihrer Kettensäge wird die Lebensdauer der Säge verlangert. Sie erreichen zudem optimale Schnittleistungen und vermeiden Unfälle.

Sägekette ölen

Reinigen und olen Sie die Kette regelmäßig. Dadurch halten Sie die Kette scharf und erreichen eine optimale Maschinenleistung. Bei Schäden aufgrund unzureichender Wartung der Sägekette erlischt der Garantieanspruch. Ziehen Sie den Netzstecker und benutzten Sie schnittfeste Handschuhe, wenn Sie mit der Kette oder mit dem Schwert hantieren.

• Olen Sie die Kette nach der Reinigung, nach 10-stündigem Einsatz oder mindestens einmal proWoche,je nachdem was zuerst eintrift.
  Vor dem Olen muss das Schwert, insbesondere die Zahlung des Schwertes grundlich gereinigt werden. Benutzen Sie hierzu einen Handfeger und einen trockenen Lappen.
• Olen Sie die einzelnen Kettenglieder mit Hilfe einer Ölspritze mit Nadelspitze (im Fachhandel erhalten). Tragen Sie einzelne Öltropfen auf die Gelenke und auf die Zahnspitzen der einzelnen Kettenglieder.

Sägekette schleifen

Eine falsch geschärfte Sägekette erhöht die Rückschlaggefahr! Benutzen Sie schnittfeste Handschuhe, wenn Sie mit der Kette oder mit dem Schwert hantieren.

Eine scharfe Kette gewährleistet eine optimale Schnittleistung. Sie frist sich muhelsos durch das Holz und hinterlasst groBe, lange Holzpane. Eine Sägekette ist stumpf, wenn Sie die Schneidausrüstung durch das Holz drucken müssen und die Holzpane sehr Klein sind. Bei einer sehr stumpfen Sägekette fallen überhaupt keine Spane, sondern nur Holzstaub an.

Die sagen den Teile der Kette sind die Schneidglieder, die aus einem Schneidezahn und einer Tiefenbegrenzernase bestehen. Der Hohenabstand zwischen diesen beiden bestimmte Schärftiefe.
- Beim Scharfen der Schneidezahne müssen folgende Werte berücksichtigt werden:

• Schärfwinkel (30^)
• Brustwinkel (85^)
• Schärftiefe (0,65 mm)
• Rundceilendurchmesser (4,0mm)

Abweichungen von den Maßangaben der Schneidengeometrie können zu einer Erhöhung der Rückschlagneigung der Maschine führen. Erhöhte Unfallgefahr!

Zum Scharfen der Kette sind Spezialwerkzeuge erforderlich, die gewährleisten, dass die Messer im richtigen Winkel und in der richtigen Tiefe geschäft sind. Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann oder von einer Fachwerkstatt

Tabelle Wartungsintervalle

Maschinenteil	Aktion	Vor jedem Gebrauch	Nach 10 Betriebsstunden
Komponenten der Kettenbremse	Prüfen, bei Bedarf ersetzen	✓
Kettenrad	Prüfen, bei Bedarf ersetzen	✓
Sägekette	Prüfen, ölen, bei Bedarf nachschleifen oder ersetzen	✓
Schwert	Prüfen, umdrehen, reinigen, ölen	✓	✓

396-862·180208

scharfen zu halten. Wenn Sie sich das Scharfend der Kette zutrauen, erwerben Sie die Werkzeuge im Fachhandel.

und stellen Sie diese so oft wie möglich nach. Beim Ziehen an der Sägekette mit 9 N (ca. 1 kg) Zugkraft dürfen Sägekette und Schwert nicht mehr als 2 mm Abstand haben.

1. Schalten Sie die Säge aus und ziehen Sie den Netzstecker.
2. Nehmen Sie die Sägekette ab (siehe Kapitel „Bedieren der Kettensäge"). Zum Scharfen sollen die Kette gut gespannt sein, um ein richtiges Scharfen zu ermögen.
3. Zum Scharfen ist eine Rundfeile mit 4,0mm Durchmesser erforderlich.

Neue Sägekette einlaufen halten

Bei einer neuen Kette verringt sich die Spannkraft nach einiger Zeit. Deshalb müssen Sie nach den ersten 5 Schnitten, spätestens nach 1 Stunde Särezeit die Kette nachspannen.

Andere Durchmesser beschädigend die Kette und können zu einer Gefährung beim Arbeitsen führen!

Befestigen Sie eine neue Kette nie auf einem abgenutzten Antriebsritzel oder auf einem beschädigten oder abgenutzten Schwert. Die Kette konnte abspringen oder frei. Schwere Verletzungen können die Folge sein.

1. Scharfen Sie nur von innen nach außen. Führren Sie die Feile von der Innenseite des Schneidzahns nach außen. Hebren Sie die Feile ab, wenn Sie diese zurückziehen.
2. Scharfen Sie zuerst die Zähne einer Seite.
   Drehen Sie dann die Säge um und scharfen Sie die Zähne der anderen Seite.
3. Die Kette ist abgenutzt und muss gegen eine neue Sägekette ersetzt werden, wenn nur noch ca. 4 mm des Schneidzahns übrig ist.
4. Nach dem Scharfen mussen alle Schneidglieder gleich lang und breit sein.
5. Nach jedem dritten Scharfen muss die Scharfttiefe (Tiefenbegrenzung) geprüft werden, und die Höhe mit Hilfe einer Flachfeile nachgefeit werden. Die Tiefenbegrenzung solle um ca. 0,65 mm gegenüber dem Schneidzahn zurückstehen. Runden Sie nach dem Zurücksetzen die Tiefenbegrenzung nach vorne etwas ab.

Schwert warten

Benutzen Sie schnittfeste Handschuhe, wenn Sie mit der Kette oder mit dem Schwert hantieren.

Das Schwert muss alle 8-10 Arbeitsstunden umgedreht werden, um eine gleichmäßige Abnutzung zu gewährleisten (siehe dazu Kapitel Inbetriebnahme Seite 10).

1. Schalten Sie die Säge aus undziehen Sie den Netzstecker.
2. Nehmen Sie die Kettenradabdeckung, die Sägekette und das Schwert ab.
3. Prufen Sie das Schwert auf Abnutzung. Entfermen Sie Grate und begradigen Sie die Führungsflächen mit einer Flachfeile.

Kettenspannung einstellen

Das Einstellen der Kettenspannung ist im Kapitel Inbetriebnahme, Sägekette spannen (s. Seite 10) beschrieben.

• Schalten Sie die Säge aus undziehen Sie den Netzstecker.
  Prufen Sie regelmäßig die Kettenspannung

1. Reinigen Sie die Oldurchlässe, um ein störungsfreies, automatisches Ölen der Sägekette während des Betriebs zu gewährleisten.
2. Montieren Sie Schwert, Kettensage und Kettenradabdeckung und spannen Sie die Kettensage.

DE AT CH

Bei optimalem Zustand der Oldurchlasse und korrekter Einstellung des Öl-Regulierknopfes spreht die Sägekette weniger Sekunden nach Anlassen der Säge automatisch etwas Öl ab.

Garantie

Für these Gerat gewährren wir 36 Monate Gar- tantie. Für gewerbliche Nutzung und Austausch- gerate gilt eine verkurzte Garantie von 12 Monaten, gemäß den gesetzlichen Bestimmungen. Schaden, die auf naturliche Abnutzung, Überlastung oder unsachgemäß Bedienung zur- Rückzuführnen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleif und sind von der Garantie ausgeschlossen. Insbesondere zahlen hierzu: Sagekette, Schwert, Kettenrad und Kohlebursten, sofern die Beanstandungen nicht auf Materialfehler zurückzuführnen sind. Ebenfalls bleiben samlliche Schaden an der Maschine, an der Sagekette und an dem Schwert von der Gar- tantie ausgeschlossen, die auf unzureichende Schmierung zurückzuführnen sind.

Voraussetzung fur die Garantieleistungen ist zudem, dass die in der Betriebsanleitung angegebenen Wartungsintervalle eingehalten wurden, und die Hinweise zur Reinigung, Wartung und Instandhaltung befolgt wurden. Schaden, die durch Material- oder Herstellerfehler entstandens sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an unser Service-Center zusückgegeben wird (s. Adresse Seite 93).

Sie konnen Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchfuhren halten. Es erstellt Ohnen kein einen Kostenvoranschlag.

Wir können Geräte nur bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden. Sperrgut und hohe Transportkosten können Sie vermeiden, wenn Sie Kette und Schwert abmontieren und diese Teile zusammen mit dem Motorblock in den hinteren Teil des original Kar-

tons verpacken. Den vorderen, dūnnen Teil des Kartons schneiden Sieitte ab, damit der Karton eine rechteckige Form erhält und verkleben den Karton an dieser Stelle sorgfältig.

Das Transportrisiko tragt der Absender.

Achtung:itte senden Sie defekte Geräte auf keinei Fall mit gefülltem Öltank ein. Entleeren Sie den Tank unbedingt. Eventuelle Sachschäden (Öl lauf aus, wenn Gerät seitlich oder über Kopf gelegt wird!) bzw. Brandschäden während des Transportes gehen zu Lasten des Absenders.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Geräte werden nicht angenommen.

Bei Vorliegen eines berechtigten Garantiefalles bitten wir um Telefonische Kontaktaufnahme mit unseren Service-Center. Dort erhalten Sie weitere Informationen über die Reklamationsbearbeitung.

Eine Entsorgung ihrer Geräte führen wir kostenlos durch.

Entsorgung/Umweltschutz

Entsorgen Sie Altol umweltgerecht - geben Sie es an einer Entsorgungsstelle ab. Schüten Sie Altol nicht in die Kanalisation oder in den Abfluss.

Fuhren Sie Gerat, Zubehor und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

Entleeren Sie den Oltank sorgfältig und geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metalteile können sortenrein getrennt werden und so ihrer Wiederverwertung zugeführten werden. Fragen Sie hierzu unser Service-Center (s. Adresse Seite 93).

Fehlersuche

Problem	Mögliche Ursache	Fehlerbehebung
Gerät startet nicht	Netzspannung fehl Haussicherung spricht an	Steckdose, Kabel, Leitung, Stecker prüfen, ggf. Reparatur durch Elektrofachmann. Haussicherung prüfen, s. Hinweis
	Ein-/Ausschalter defekt	Reparatur durch Kundendienst
	Kohlebürsten abgenutzt	Reparatur durch Kundendienst
	Motor defekt	Reparatur durch Kundendienst
Kette dreht sich nicht	Kettenbremse blockiert Sägekette	Kettenbremse überprüften, evt. Kettenbremse löseng
Schlechte Schneidleistung	Sägekette falsch montiert	Sägekette richtig montieren
	Sägekette stumpf	Schneidzähne schärfen oder neue Kette aufziehen
	Kettenspannung ungenügend	Kettenspannung überprüften
Säge lauft schwer, Kette sprintt ab	Kettenspannung ungenügend	Kettenspannung überprüften
Kette wird heiß, Rauchentwicklung beim Sägen, Vergebung der Schiene	Zu keinig Kettenöl	Ölstand prüfen und ggf. Kettenöl nachfüllen, Öl-Automatik prüfen und ggf. Ölausflusskanal reinigen oder Reparatur durch Kundendienst Ölfigureinstellung (Ölregulierknopf) prüfen

DE AT CH

Ersatzteile

Wenden Sie sich zum Nachkauf von Ersatzteilen an die angegebene Service-Adresse und bestellen Sie mit dem Formular auf Seite 21. Geben Sie bei der Bestellung unbedingt die Bestellnummer an.

Geben Sie für alle weiteren Ersatzteile bei der Bestellung unbedingt den Maschinentyp und die Teilenummer in der Explosionszeichnung an.

Technische Daten

Elektrische Kettensäge.... FKS 2200/08

Nenneingangsspannung 230V\~,50 Hz

Leistungsaufnahme 2200 Watt

Schutzklasse

Kettengeschwindigkeit 12,1 m/s

Gewicht (ohne Schwert und Kette).....4,7 kg

Gewicht (mit Schwert und Kette) 5,4 kg

verchromter Schneidzahn

ruckschlagarm

Schwert . Oregon Double Guard 91

mit Umlenkstern

Kettenabstand 10 mm

Kettenstarke 1,3 mm

Zahnung des Kettenrades 7

Schnittlange (max.) 400 mm

Garantieter Schalleistungspegel.....112 dB(A)

Schalldruckpegel 98 dB(A)

Vibration (ISO 7505) 3,15 m/s²

Technische und optische Veränderungen

konnen im Zuge der Weiterentwicklung ohne

Ankündigung vorgenommen werden.

Alle Maße, Hinweise und Angaben dieser

Gebrauchsanleitung sind deshalb ohne Ge

wahr. Rechtsansprüche, die aufgrund der

Gebrauchsanleitung gestellt werden, können

daher nicht geltend gemacht werden.

BESTELLUNG

FKS 2200/08

*** nur für Lieferungen innerhalb Deutschlands ***

Zuzüglich 5,36 € Versandkosten pro Sendung

Menge	Art. Nr.		Bezeichnung	Preis Stück	Gesamt Preis
	30091570		Sägekette 40cm	€ 20,28
	30100420		Ersatzschwert 40cm	€ 17,92
	30230001		Bio Sägekettenöl 1L	€ 7,34
	30230002		Bio Sägekettenöl 5L	€ 22,66

Bitte beachten Sie: Preisegultig bis 31.12.2008

Ulm Ihnen hohe Nebenkosten und Nachnahmegebühren zu ersparen, bitten wir um Zahlung per:

Abbuchung zu Lasten Kto.-Nr

.BLZ

Geldinstitut

Kontoinhaber

Vorauskasse per Banküberweisung erfolgt am

·

(Sparkasse Dieburg-Kto.110 119 328 - BLZ 508 526 51)

ja

Kd.Nr. nein

Ort, Datum

Unterschrift

Content

Utilisation 23

Elektrische veiligung:

Grizzly Gartengeräte GmbH & CO KG

Kunden-Service

Georgenhauer Str. 1

DE-64409Messel

Tel.: [phone]

Fax.: [phone]

e-mail: [e-mail]

Homepage: www.grizzly-gmbh.de

Maschinen Maresch GmbH

Untere Hauptstraße 1

AT-2292 Engelhartstetten 107

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

I.T.S. Winschoten by

Papierbaan 55

NL-9672BGWinschoten

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Alfacomer-Equipamentos Agricolas e Industriais, Lda.

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]
