BEDIENUNGSANLEITUNG SEZ-KD50VAL MITSUBISHI

Zum sicheren und ordnungsgemäßen Gebrauch der Klimaanlage das Installationshandbuch gründlich durchlesen.

1. Sicherheitsvorkehrungen 18
2. Wahl des aufstellortes 18
3. Wahl eines Aufstellortes & des Zubehörs 19
4. Befestigung der Hangebolzen 19
5. Aufstellen der Anlage 20
6. Arbeitsen an den Kältemittelrohrleitungen 20
7. Strömungskanalarbeiten 22
8. Elektroarbeiten 22

9.Testlauf 25
10.Wartung 26

These Installationsanleitung beschreiben nur die Innenanlage und angeschlossene Außenanlage der Modellreihen SUZ.

Wenn das angeschlossene Außenanlage zur Baureihe MXZ gehört, die Installationsanleitung für die Baureihe MXZ beachten.

1. Sicherheitsvorkehrungen

• Vor Anschluß an das System dem Energieversorger Mitteilung machen oder seine Einwilligung einholen.
• Sicherstellen, daß vor Aufstellung dieser Klimaanlage das Kapitel "Aus Sicherheitsgründen muss stets folgenden beachtet werden." gelesen wurde.

• Darauf achten, daß die hier angegebenen Vorsichtsmaßregeln beachtet werden, da sie wichtige Sicherheitsgesichtspunkte enthalten.

• Nachstehend die Zeichen und ihre Bedeutung.

Warning:

Kann zum Tode, zu schwerwiegenden Verletzungen etc. führen.

Vorsicht:
Kann bei unsachgemäßem Betrieb unter besonderen Umfeldbedingungen zu schwerwiegenden Verletzungen führen.
- Dafür sorgen, daß nach dem Lesen diesen Handbuch zusammen mit den Anweisungssunterlagen in den Innenräumen des Kunden griffbereit aufbewahrt wird.

Warning:

Anlage nicht selbst aufstellen (Kunde).
Unsachgemäß und unvollständige Aufstellung kann Verletzungen durch Brand, Stromschlage, Herunterfallen der Anlage oder austretendes Wasser verursachen. Den Handler, bei dem Sie die Anlage gekauft haben oder einen Fachinstallateur zur Beratung heranziehen.
- Die Anlage sich an einem Ort aufstellen, der das Gewicht der Anlage aushalten kann.

Bei Aufstellung an einem Ort mit ungenügender Tragkraft kann die Anlage fallen und Verletzungen hervorrufen.

• Zum sicheren Anschluß der Innen- und Außenanlage die angegebenen Elektroleitungen verwenden und diese fest im Anschlußbereich der Anschlußtafel anbringen, damit die Belastung der Elektroleitungen nicht auf die Anschlußbereiche übertragen wird. Unsachgemäß Anschluß und ungenügende Befestigung konnen Brand verursachen.
• Keine Zwischenverbindung des Netzkabels oder der Kabelveränderung verwenden und nicht mehrere Geräte an einen Wandstecker anschließen. Durch defekte Kontakte, defekte Isolierungen, Überschreiben den zulässigen Stromstärke etc. können Brände oder Stromschäge verursacht werden.
• Vergewissern, daß nach Abschluss der Aufstellung kein Kätemittelgas austritt.

Vorsicht:

• Erdung vornehmen.
  Die Erdleitung nicht an eine Gasrohrleitung, den Blitzableiter, eine Wasserrohrleitung oder an eine Telefonerdungsleitung anschließen. Fehlerhafte Erdung kann einen Stromschlag verursichen.
• Die Anlage nicht an einem Ort aufstellen, an dem brennbare Gase austreten. Wenn Gas austritt und sich um die Anlage herum ansammelt, kann dies zu einer Explosion führen.
• Je nach Umfeld des Aufstellortes (wo es feucht ist) einen Erdschlußunterbrecher installmenten.

Wenn kein Erdschlußunterbrecher installiert wurde, könnte ein Stromschlag verursacht werden.

2. Wahl des aufstellortes

2.1. Innenanlage

• Einen Ort wahlen, an dem die Luftströmung nicht blockiert ist.
• Einen Ort wahlen, von dem die Kühluft über den gesamten Raum verteil wird.
• Einen Ort wahlen, an der die Inneneinheit keiner direkten Sonneneinstrahlung ausgesetzt ist.
• Einen Ort wahlen, der mindestens 1 m von Ihrlem Fernseher oder Radio entfernt ist (anderenfalls kann es zu Verzerrungen im Bild bzw. zu Rauschstörungen im Ton kommt).

Symbole auf dem Anlage

: Beschreiben eine Handlung, die unterbleiben muß.
:Zeigt an, daß wichtige Anweisungen zu befolgen sind.
: Verweist auf einen Teil der Anlage, der geerdet werden muß.
:Zeigt an, daß bei rotierenden Teilen Vorsicht geboten ist.
: Zeigt an, daß vor Beginn der Wartungsarbeiten der Hauptschalter ausgeschal-tet werden muß.
:Gefahr von elektrischem Schlag.
:Verbrennungsgefahr.

Warning:

Sorgfällig die auf der Hauptanlage aufgebrachten Aufschriftenlesen.

• Aufstell- und Installationsarbeiten vorschrifsmäßig und sicher gemäß Aufstellungshandbuch ausführten.
  Durch unsachgemäß Aufstellung konnen Verletzungen durch Brand, Stromschlage, Umfallen der Anlage oder austretendes Wasser verursacht werden.
• Elektroarbeiten gemäß Aufstellungshandbuch ausführten und darauf achtenden, daß ein gesonderter Stromkreis verwendet wird.
  Bei ungenügender Leistung des Netzstromkreises oder bei nichtsachgemäß durchgeführten Elektroarbeiten können Brände oder Stromschäge verursacht werden.
• Die Abdeckung des Elektroteils der Innenanlage anbringen und die Bedienungsplatte der Außenanlage sicher befestigen.
  Wenn die Abdeckung des Elektrobereichs der Innenanlage und/oder die Bedienungsplatte der Außenanlage nicht safer angebracht wurden, konnen durch Staub, Wasser etc. Brände oder Stromschäge auftreten.
• Dafür sorgen, daß bei den Aufstellungsarbeiten die mitgelieferten oder angegebenen Teile verwendet werden.
  Durch Einsatz defekter Teile konnen durch Brände, Stromschlage, fallende Anlagen etc. Verletzungen hervorgerufen werden, oder es kann Wasser austreten.
• Lüften Sie den Raum gut durch, wenn Kühlflüssigkeit bei Benutzung ausläuft.

Es entstehen giftingige Gase, wenn die Kuhlflüssigkeit mit Feuer in Berührung kommt.

• Dränage-/Verrohrungsarbeiten sichgemäß, wie im Aufstellungshandbuch festgelegt, ausführren.
  Bei unsachgemäßer Ausführung der Dränage-/Verrohrungsarbeiten kann Wasser aus der Anlage tropfen und Einrichtungsgegenstände durch Nisse beschädigten.
• Mit einem Drehmometschluss eine Konusmutter gemäß den Angaben in dieser Anleitung befestigen.

Wenn die Konusmutter zu fest angezogen wird, kann sie nach längerer Zeit bersten und das Austreten von Kaltemittel verursachen.

• Einen ort wahlen, der möglichstweit entfernt von Leuchtstoff- oder Gluhampen ist (dämit die Klimaanlage normal mit der Fernbedienung betätigt werden kann).
• Einen Ort wahlen, an dem das Luftfilter einfach entfernt und ausgetauscht werden kann.

Warning:

Die Innenanlage an einer Decke montieren, die stark genug ist, um das Gewicht der Anlage zu tragen.

2.2. Außenanlage

• Einen Ort wahlen, der keinem starken Wind ausgesetzt ist.
• Einen Ort wahlen, an dem ein gutter Luftstrom sichergestellt und der frei von Staub ist.
• Einen Ort wahlen, der weder Regen noch direkter Sonnenstrahlung ausgesetzt ist.
• Einen Ort wahlen, an dem die Nachbarn nicht durch Betriebsgeräusche oder heiße Luft gestört werden.
• Einen Ort wahlen, an dem eine feste Wand oder eine feste Abstutzung vorhanden ist, um eine Zunahme der Betriebsgeräutsche und Vibrationen zu vermeiden.
• Einen Ort wahlen, an dem keine brennbaren Gase austreten.

• Wenn die Anlage an einem hohen Ort installiert wird, unbedingt Stützbeine an der Anlage anbringen.

• Wo weniger stens 3 m Abstand zu einer Fernseh- oder Radioantenne vorhanden ist. (da sonst Bildstörungen oder Gerausche auftreten.)
  Die Anlage waagerecht installieren.

Vorsicht:

Die folgenden Orte bei der Installation vermeiden, da es sonst zu Störungen der Klimaanlage kommt kann.

• Orte mit zu viel Maschinenöl.
• Orte mit salzhaltiger Luft in Meeresnähe.
• Orte mit Thermalbadern.
• Orte, an welchen schwefelige Gase auftreten.
• Orte mit andere speziellen Luftbedingungen.

3. Wahl eines Aufstellortes & des Zubehörs

• Einen Aufstellort mit stabiler, fester Fläche, die für das Gewicht der Anlage haltbart genug ist, wahren.
• Vor Einbau der Anlage muß der Weg zum Transport der Anlage an den Aufstellort festgelegt werden.
• Einen Aufstellort wahlen wo die Anlage nicht durch eindringende Luft beeinflübt wird.
• Einen Aufstellort wahren wo der Strom der Zu- und Abluft nicht behindert ist.
• Einen Aufstellort wahlen wo die Kältemittelrohrleitung problemlos nach außen geleitet werden kann.
• Einen Aufstellort wahlen wo die Luft aus der Anlage sich vollständig im Raum ver-teilen kann.
• Die Anlage nicht an einem Ort aufstellen, wo in größeren Mengen Öl verspritzt oder Dampf erzeugt wird.
• Die Anlage nicht an einem Ort aufstellen, wo brennbares Gas erzeugt werden, hereininstromen, verbleiben oder austreten kann.
• Die Anlage nicht an einem Ort aufstellen, wo durch Einrichtungen Hochfrequenzwellen entstehen können (z.B. durch ein Hochfrequenz-Schweigerat).
• Die Anlage nicht an einem Ort aufstellen, wo sich an der Seite, wo die Luftaustritt, ein Feuermelder befindet. (Der Feuermelder kann versehentlich in Gang gesetzt werden, wenn während des Heizbetriebs Warmluft austritt)
• Wo spezielle chemische Produkte im Raum verteil sein konnen, wie in chemischen Anlagen und Krankenhäusern, ist vor Aufstellung der Anlage eine umfassende Untersuchung erforderlich. (Die Kunststoffe können je nach Art der chemischen Produkte, denen sie ausgesetzt sind, beschädigt werden)
• Wenn das Anlage lange Zeit betrieben wird, während eine hohe Temperatur/hohe Luftfeuchtigkeit (Taufpunkt über 26^ ) in der Decke herrscht, kann es zu Kondensation in der Innenanlage kommt. Wenn Anlage in solchen Bedingungen betrieben werden, so fugen Sie Isolierungsmaterial (10 - 20mm) über die gesamte Oberfläche der Innenanlage zu, um Kondensation zu verhindern.

3.1. Die Innenanlage an einer Decke montieren, die stark genug ist, um das Gewicht zu halten

[Fig. 3-1] (P.2)

Zugstur
Lufteingang
E Deckenfläche
Wartungsöffnung (Ansicht aus Pfeilrichtung)
① 600mmoder mehr
③ 10mmoder mehr

• Wenn der, als Sonderzubehör erhältliche, langlebige Filter installiert ist, vergroßern sich die Maße der Klimaanlage.

Einlaß an der Rückseite: Die Tiefe vergroßert sich um 30 mm (*1)

Einlaß an der Unterseite: Die Höhe vergroßert sich um 30 mm (*2)

Warning:

Die Anlage muß an einem Gebäudeteil, der das Gewicht traben kann, sicher angebracht werden. Wenn die Anlage an einem Gebäudeteil mit ungenügender Tragkraft montiert wird, kann sie herunterfallen und Personenschäden verursachen.

4. Befestigung der Hangebolzen

4.1. Befestigung der Hangebolzen

[Fig. 4-1] (P.2)

Schwerpunkt

(Die Aufhängeposition muß eine starke Bausstruktur aufweisen.)

Baustruktur für die Aufhängung

• Decke: Die Deckenstruktur ist von Gebäude zu Gebäude unterschiedlich. Holen Sie{nahere Informationen bei der jeweiligen Bauunternehmung ein.

Schwerpunkt und Erzeugnisgewicht

Modellbezeichnung	W	L	X	Y	Z	Erzeugnis gewicht (kg)
SEZ-KD25	625	752	263	351	106	18
SEZ-KD35	625	952	286	448	104	21
SEZ-KD50	625	952	280	437	104	24
SEZ-KD60	625	1152	285	527	104	28
SEZ-KD71	625	1152	285	527	104	28

3.2. Sicherstellen des Freiraums für Montage und Wartung/Bedienung

• Entsprechend der Raumanordnung und der Aufstellposition die optimale Strömungsrichtung der Luft aus der Anlage feststellen und auswahlen.
• Wenn Rohrleitungen und Elektroleitungen an den Boden- und Seitenflächen angeschlossen sind und die Bedienung und Wartung an der gleichen Fläche vorgenommen wird, genugend Freiraum vorsehen. Zur effizienten Vornahme der Aufhängungsarbeiten und zur Sicherheit soviel Freiraum wie möglich vorsehen.

3.3. Außenanlage

Freiraum für Belüftung und Bedienung

SUZ-KA25VA

[Fig. 3-2] (P.2)

④ 100 mm oder mehr
⑧ 350 mm oder mehr
Grundsatzlich an der Vorderseite und an beiden Seiten der Anlage 100~mm oder mehr hindernisfrei halten.
⑤ 200 mm oder mehr (Zwei Seiten, links, rechts oder hinten, öffnen.)

Wenn die Rohrleitung an einer Mauer, in der sich Metalle (Zinkbleche) oder Metallmatten befinden, angebracht werden muß, ein chemisch behandeltes Holzstück von 20 mm oder stärker zwischen Mauer und Rohrleitung einzügen oder Rohrleitung mit 7 bis 8 Lagen Vinylisolierband umwickeln.

Anlagen sind von einem staatlich geprüften Fachtechniker gemäß den vor Ort geltenden gesetzlichen Bestimmungen aufzustellen und zu installieren.

3.4. Versorgungseinrichtungen der Innenanlage

Die Anlage ist mit folgenden Versorgungseinrichtungen versehen:

Nr.	Bezeichnung	Menge
①	Rohrabdeckung (für Kältemittelleitungsverbindung) Kleiner Durchmesser	1
②	Rohrabdeckung (für Kältemittelleitungsverbindung) Großer Durchmesser	1
③	Bänder zur provisorischen Befestigung von Rohrabdeckung und Ablaufschauch	6
④	Teile der Fernbedienung	1
⑤	Signalempfangseinheit	1
⑥	Signalempfangseinheit-Kabel	1
⑦	Unterlegscheibe	8
⑧	Abflussleitung	1
⑨	Rohrabdeckung (Ablaufschauch) kurz	1

• Verstärken Sie die Aufhängungsbolzen erforderlichenfalls mit Erdbebenunterstützungen als Maßnahme gegen Erdbehen.

Verwenden Sie M10 für Aufhängungsbolzen und Erdbebenunterstützungen (lokal beizustellen).

① Verständung der Decken durch zusätzliche Stützglieder (Deckenträger etc.) ist erforderlich, um die Decke in der Waagerechten zu halten und um Schwingungen der Decke zu vermeiden.
② Die Stutzglieder der Decke abtrennen und hersausnehmer.
③ Die Stutzglieder der Decke verstärken und weitere Bauelemente zur Befestigung der Deckenplatten hinzufugen.

5.1. Aufhängen des Anlagenkörpers

Die Innenanlage in der Verpackung an den Aufstellungsord bringen.

Zum Aufhängen der Innenanlage diese mit einer Hebevorrichtung anheiten und durch die Hangebolzen führen.

[Fig. 5-1] (P.2)

Anlagenkorper
⑧ Hebevorrichtung

[Fig. 5-2] (P.2)

Muttern (Vor Ort zu beschaffen)
Unterlegscheiben (Zubehor)
E M10-Hangebolzen (Vor Ort zu beschaffen)

5.2. Sich über die richtige Lage der Anlage vergewissen und die Hangebolzen befestigen

Mit der mit der Füllplatte gefellogen Lehre vergewissern, daß der Anlagenkörper und die Hangebolzen sich in der richtigen Lage befinden. Wenn sie nicht richtig angeordnet sind, kann this aufgrund von Luft durchgangsöffnungen zur Tropfenbildung führen. Vergewissern, daß das LageverhältnisGENAU überprüft wird.
Mit einer Wasserwaage vergewissern, daß sich die mit gekennzeichnete Fläche in der Waagerechten befindet. Auch davon sorgen, daß die Muttern der Hängebolzen fest angezogen sind, um die Hängebolzen zu sichern.
Um zu gewährleisten, daß der Wasserauslauf staatfindet, mit einer Wasserwaage sicherstellen, daß die Anlage in der Waagerechten hangt.

[Fig. 5-3] (P.2)

Bodenfläche der Innenanlage

Vorsicht:

Dafür sorgen, daß der Anlagenkörper waagerecht angebracht wird.

6. Arbeiten an den Kältemittelrohrleitungen

6.1. Rohrleitung für Kältemittel

[Fig. 6-1] (P.3)

@ Innenanlage
⑥ AuBenanlage

Siehe mit der Außenanlage mitgelieferte Bedienungsanleitung bezüglich Begrenzungen für Höhenunterschied zwischen Anlagen und Menge der zusätzlichen Kätemittel-beschickung.

Folgende Orte, bei denen mit großer Wahrscheinlichkeit Störungen der Klimaanlage auftreten, meiden.

• Wo viel Öl vorhanden ist, wie etwas für Maschinen oder zum Kochen.
• In salzhaltiger Umgebung, wie etwa im Bereich der Meeresküste.
  In der Näre von bereits Quellen.
• Wo Schwefelgas vorhanden ist.
• In anderen Umgebungen mit besonderen atmosphärischen Bedingungen.
• These Anlage hat auf der Innen- und auf der Außenseite konische Anschlüsse. (Fig. 6-1)
• Kältemittelrohrleitungen, wie in der nachstehenden Abbildung darestellt, dieren zur Verbindung der Innen- und Außenanlage.
• Kältemittel- und Auslauf-/Dränagerohrleitungen vollständig isolieren, um Kondenswasserbildung zu verhindern.

Vorbereitungen zur verrohrung

• Kältemittelrohrleitungsabschnittte von 3, 5, 7, 10 und 15m sind wahlweise erhältlich.
  (1) Nachstehende Tabelle zeigt die technischen Daten für im Handel erhältliche Rohr-leitungen.

Model	Rohrleitung	Außendurchmesser		Mindest-wandstarke	Stärke derIsolation	Isoliermaterial
		mm	inch
SEZ-KD25	Für Flüssigkeit	6,35	1/4	0,8 mm	8 mm	Hitzebestandi-ger Kunststoff-schaum spezifischesGewicht 0,045
	Für Gas	9,52	3/8	0,8 mm	8 mm
SEZ-KD35	Für Flüssigkeit	6,35	1/4	0,8 mm	8 mm
	Für Gas	9,52	3/8	0,8 mm	8 mm
SEZ-KD50	Für Flüssigkeit	6,35	1/4	0,8 mm	8 mm
	Für Gas	12,7	1/2	0,8 mm	8 mm
SEZ-KD60	Für Flüssigkeit	6,35	1/4	0,8 mm	8 mm
	Für Gas	15,88	5/8	1,0 mm	8 mm
SEZ-KD71	Für Flüssigkeit	9,52	3/8	0,8 mm	8 mm
	Für Gas	15,88	5/8	1,0 mm	8 mm

(2) Dafur sorgen, daß die beiden Kältemittelrohrleitungen zur Verhinderung der Kondenswasserbildung gut isoliert sind.
(3) Biegeradius der Kältemittelrohrleitung muß 10 cm oder mehr betragen.

Vorsicht:

Sorgfällig darauf aufachten, daß die Isolierung die angegebene Stärke hat. Übermäßige Stärke verhindert Lagerung hinter der Innenanlage und geringere Stärke verursacht Heruntertropfen von Kondenswasser.

6.2. Usführung der konischen aufbiehung

• Hauptursache für Gasaustritt ist unsachgemäß konische Aufbiegung der Rohrleitungen.

Zur sachgemäßen Ausführung der konischen Aufbiegung der Rohrleitung folgende Verfahrens anwenden.

6.2.1. Abschneiden des Rohres

[Fig. 6-3] (P.3)

@ Kupferrohre
Gut
© Nicht gut
@ Schrag
Ungerade
Mit Schnittgraten

• Mit einem Rohrschneider das Kupferrohr sachgerecht abtrennen.

6.2.2. Schnitt grate entfernen

[Fig. 6-4] (P.3)

@ Schnittgrat

⑤ Kupferrohr/Rohrleitung
© Zusätzliche Reibahle
④ Rohrschneider

• Alle Schnittgrate vollständig vom Querschnitt der Rohrleitung des Rohres entfern.
• Ende des Kupferrohres/der Rohrleitung beim Entfernen der Schnittgrate nach unten neigen, um zu vermeiden, daß Metalteleichen in das Rohr fallen.

6.2.3. Mutter aufsetzen

[Fig. 6-5] (P.3)

a Konusmutter
⑥ Kupferrohr

• An der Innen- und der Außenanlage angebrachte Konusmuttern abnehmer und sie dann nach der Schnittgratbeseitigung auf das Rohr aufsetzen.

(Nach Abschluss der Aufbiegung konnen sie nicht mehr aufgesetzt werden)

6.2.4. Aufbiegungsarbeiten

[Fig. 6-6] (P.3)

a Aufbiegewerkzeug
Gewindeschneidbacke
Kupferrohr
Konusmutter
⑥ Yoke

• Aufweitungsarbeiten mit dem Aufweitungswerkzeug, wie unter dargestellt, vornehmen.

Rohrdurchmesser (mm)	Abmessungen
	A (mm)	B *0,4 (mm)
	Wenn das Werkzeug für R410A verwendet wird.
	Kupplungstyp
6,35	0 – 0,5	9,1
9,52	0 – 0,5	13,2
12,7	0 – 0,5	16,6
15,88	0 – 0,5	19,7

Kupferrohr fest in eine Gewindeschneidbacke, die die in der obigen Tabelle angegeben Abmessungen aufweist, einkommen.

6.2.5. Prüfung

[Fig. 6-7] (P.3)

Rundherum glatt
6 Innenseite ist blank ohne Kratzer
Ringsherum gleiche Lange
Zustark
Schräg

f Kratzer auf Aufbiegungsfläche
Gerissen
Uneben
① Beispiele fur schlechte Ausführung

• Aufbiegung mit der Abbildung rechts vergleichen.
• Wenn festgestellt wird, daß die Aufbiegung/der konisch aufgebogene Bereich nicht einwandfrei ist, aufgebogenen Teil abschneiden und Aufbiegung erneut vornehmen.

6.3. Rohrleitungssanschluss

[Fig. 6-8] (P.3)

• Kältemittelöl Dunn auf der Sitzfläche des Rohrs auftragen.
• Zum Anschlieben zunachst die Mitte ausrichten, dann die Konusmutter mit den ersten 3 bis 4 Umdrehungen anziehen.
• Die in der nachfolgenden Tabelle ausgeführten Anzugsmomente an der Rohr-verbindungen an der Innenanlage einhalten und für das Festziehen zwei Schlüsseln verwenden. Nicht zu fest anziehen, da sonst der Kelchabschnitt beschädigt werden kann.

Kupferrohr Außendurchmesser (mm)	Konusmutter Außendurchmesser (mm)	Anzugsderehmoment (N·m)
Ø 6,35	17	14 – 18
Ø 9,52	22	34 – 42
Ø 12,7	26	49 – 61
Ø 15,88	29	68 – 82

Warning:

Sorgfällig daraufauf achten, die Konusmutter nicht gewaltsam zu öffnen! (Steht unter Innendruck)

Die Konusmutter wie folgt abnehmen:

1. Die Mutter lockern bis ein zischendes Gerausch zu horen ist.
2. Die Mutter nicht abnehmen bis das Gas vollständig ausgetreten ist (z.B. zischendes Gerausch hört auf).
3. Vergewissern, daß das Gas vollständig ausgetreten ist und dann die Mutter abnehmer.

Anschluß der Außenanlage

Die Rohrleitungen an die Absperrventilrohrleitungssanschlüsse der Außenanlage in der gleichen Weise anschließen wie die Innenanlage.
- Zum Anziehen einen Drehmometschlüssel oder einen Schraubenschlüssel verwenden und mit dem gleichen Drehmoment wie bei der Innenanlage anziehen.

Isolierung der Kältemittelrohrleitung

• Nach Anschluß der Kältemittelrohrleitung die Rohrverbindungen (aufgeweitete Rohr-verbindungen), wie nachstehend dargestellt, mit Schlauchgewebe zur Wärme-isolierung isolieren.

[Fig. 6-9] (P.3)

④ Rohrabdeckung (klein) (Zubehör)
⑧ Vorsicht:

Die Wärmeisolierung an der Kältemittelrohrleitung vor Ort abziehen, die Konusmutter zum Aufweiten des Rohrendes einführen und die Isolierung wieder in die ursprüngliche Stellung zürkoversetzen.

Sorgfällig daraufaufachten, daß sich an der freiliegenden Kupferrohrleitung kein Kondenswasser bildet.

Flüssigkeitsseite der Kältemittelrohrleitung
Gasse der Kältemittelrohrleitung
E Kaltemittelrohrleitung vor Ort
Rohrabdeckung (groβ) (Zubehor)
① Ziehen

Wieder an ursprünglicher Stelle anbringen
Dafur sorgen, dass an dieser Stelle keine Lücke ist
M Platte an Hauptgerät Band (Zubehor)
Dafür sorgen, dass an dieser Stelle keine Lücke ist. Verbindung nach oben platzieren.

1. Entfernen und entsorgen Sie das Gummiteil am Ende der Leitung des Anlagen.
2. Bördeln Sie das Ende der Kältemittelleitung am Aggregat auf.
3. Ziehen Sie die Thermalisolierung an der Kältemittelleitung hersa, und ersetzen Sie die Isolie-. rung in der Originalposition.

Vorsichtsmaßregeln bei Kältemittelrohrleitungen

Dafür sorgen, daß zum Hartlöten nichtoxidierende Hartlötverfahren angewendet werden, um zu gewährleisten, daß keine Fremdstoffe oder Feuchigkeit in die Rohrleitung eindringen.
Kältemaschinenöl auf die Oberfläche des Sitzes der konischen Verbindung auftragen und den Anschluß mit einem Doppelschraubenschlüssel fest anziehen.
- Eine Metallklammer (Rohrschelle) zum Halten des Kältemittelrohrs anbrin-gen, damit die Last auf das Endrohr der Innenanlage verlegt wird. Diese Metallklammer (Rohrschelle) soll 50 cm vom Konusanschluss der Innenanlage enternt angebracht werden.

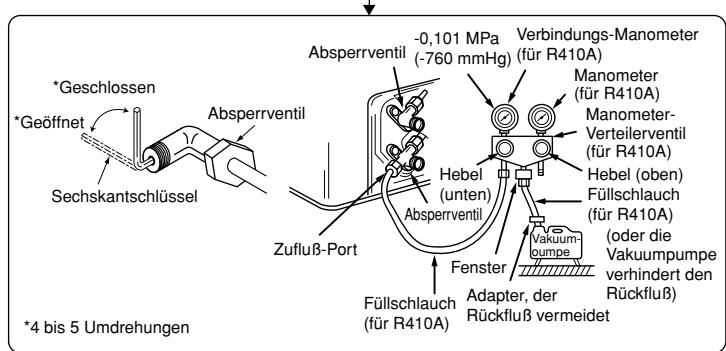

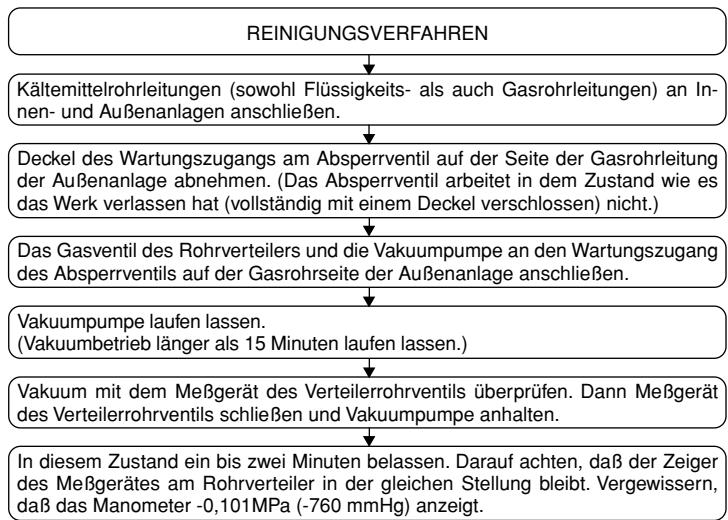

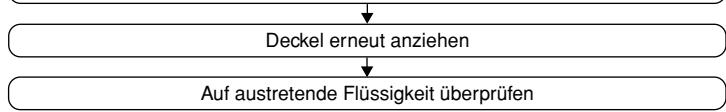

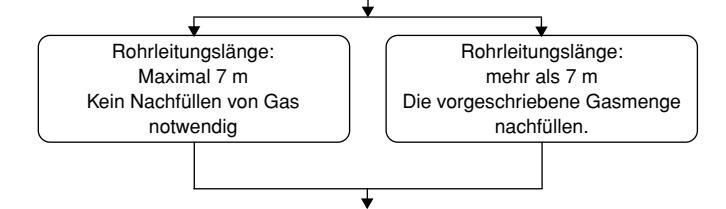

6.4. Reinigungsvergahren/prüfung auf austretende flüssigkeit

6.5. Verrohrung des Kondensatablaufs/der Dränage

• Dafür sorgen, daß die Kondensatleitung in Richtung Außenanlage (Abwasserauslauf) geneigt ist (Verhältnis von mehr als 1/100). Keine Sammelgebung oder nicht vorgesehene Einrichtungen auf der Strecke einbauen. (①)
• Dafur sorgen, daß abzweigende Kondensatleitungen weniger als 20 m lang sind (unabhängig vom Steigungsunterschied). Bei langen Drainerohren Metallklammern (Rohrschellen) anbringen, um Schwingungen zu verhindern. Niemals Luftabzugsohre anbringen, da sonst Abwasser ausgestoßen wird.
• Ein Hartvinylchlorid-Rohr AuBendurchmesser 32 als Auslaufrohr verwenden.
• Dafür sorgen, daß Sammelrohrleitungen 10 cm tiefer als der Abwasserausgang des Anlagenkörpers liegen, wie in ② dargestellt.
• Am Abwasserausgang keinen Geruchsabzug anbringen.
• Das Ende des Auslaufrohrs an einer Stelle anbringen, an der kein Geruch entstehen kann.
• Das Ende der Auslaufleitung nicht in einen Ablauf verlegen, in dem sich lonen-Gase bilden können.

[Fig. 6-10] (P.3)

Abwahrtseignigung 1/100 oder mehr
⑧ Anschlussdurchmesser. R1 Aubengewinde
Innenanlage
Sammelrohrleitung
EThese Langle auf etwa 10 cm maximieren

1.Fuhren Sie den Ablassschlauch (Zubehor) in den Drainageanschluss ein. (Der Ablassschlauch darf nicht mehr als um 45^ gebogen werden, um ein Brechen oder Zusetzen des Schlauches zu vermeiden.) Das Verbindungsteil zwischen Innenanlage und Ablaufschauch kann bei der Wartung abgetrennt werden. Das Teil mit dem Zubehorband ohne Verwendung von Klebstoff befestigen.
2. Montieren Sie das Ablassrohr (Außendurchmesser ø 32 PVC-SCHLAUCH, handelsüblich). (Die Leitung mit Klebstoff für Hart-PVC-Leitung anbringen und mit dem Band befestigen (klein, Zubehör).)
3.Fuhren Sie Isolierungsarbeiten am Ablassehr (AuBendurchmesser 32 PVC-SCHLAUCH) und dem Anschlussstück (einschließlich Bogen) durch.

[Fig. 6-11] (P.3)

Innengerat
⑧ Rohrabdeckung (kurz) (Zubehor)
Binder (Zubehör)
⑥ Bandbefestigungsteil
Einführungsgrenze
F Ablassschlauch (Zubehor)
⑥ Ablassrohr (AuBendurchmesser 32 PVC-SCHLAUCH, handelsüblich)
Isolierungsmaterial (handelsüblich)
① Max. 145 ± 5 ~mm

7. Strömungskanalarbeiten

• Zur Verbindung von Strömungskanalien zwischen dem Hauptkorper der Anlage und dem Strömungskanal einen Strömungskanal aus Segeltuch einsetzen.
• Nicht-brennbare Strömungskanalteile verwenden.

Vorsicht:

• Das Ansauggeräusch steigt dramatisch an, wenn Ansaugteil A unmittelbar seinen dem Hauptkorper der Anlage angebracht wird. Ansaugteil A mub daher soweit wie möglich vom Hauptkorper der Anlage entfernt installiert werden.
• Besondere Aufmerksamheit ist erforderlich, wenn die Anwendung gemab den technischen Daten für den Lufteinggang von unter erfolgt.

• Zur Vermeidung von Kondenswasserbildung an den Flanschen des Strömungskanalausgangs und an den Strömungskanalausgängen ausreichend Wärmeisolierung anbringen.

• Den Hauptkorper der Klimaanlage und den Strömungskanal miteindander verbinden, für die Ausgleichung des Potentials.

• Den Abstand zwischen dem Ansauggitter und dem Geblase grober als 850 mm halten. Wenn er weniger als 850 mm beträgt, ein Schutzgitter installieren, damit das Geblase nicht berüht wird.

[Fig. 7-1] (P.4)

Lufteingang
⑧ Luftausgang
© Zugangstür
Deckenfläche
(€) Strömungskanal aus Segeltuch
F Luftfilter
Ansauggitter

8. Elektroarbeiten

8.1. Stromversorgung

Stromversorgung	Leistungsschalter-Kapazität (A)
Netzstron (1 Phase,∼/N, 230V, 50Hz)	SEZ-KD25	SEZ-KD35	SEZ-KD50	SEZ-KD60	SEZ-KD71
	10	10	20	20	20

Warning:

• Der Kompressor arbeitet nicht, wenn die Netzstromphasen nicht einwandfrei angeschlossen sind.
• Erdungsschutz mit Sicherungslsosem Unterbrecher (Erdleckunterbrecher [ELB]) wird normalerweise für ① installiert.
• Die Verbindungsverdraught zwischen Außenanlage und Innenanlagen kann bis zu 50 m erreichen, und die gesamte Veränderung einschließlich Überkreuzverdraught zwischen Räumen ist maximal 80 m.

Ein Schalter mit einem Kontaktabstand von mindestens 3 mm muß bei der Installation der Klimanlage verwendet werden.

• Beschriften Sie jeder Unterbrecher, je nach Zweck (Heizung, Anlage usw.).

[Fig. 8-1]

A Innenanlage
B AuBenanlage
Signalempfangseinheit
Drahtlose Fernbedienung
E Hauptschalter/Sicherung
Erdung

8.2. Elektrischer anschluss der innenanlage

Beim Anschlieben der Innenanlage wie folgt vorgehen:

1. Die 2 Schrauben entfernen und den Deckel des elektrischen Anschlußkastens ab-.
   nehmen.
   2.Jedes Kabel durch seine Kabeleinführung in den elektrischen Anschlußkasten einführen (das Netzkabel und die Verbindungskabel zwischen Innen- und Außenanlage vor Ort beschaffen und für die Fernbedienungseinheit das mitgelieferte Fernbedienungskabel verwenden).
   3.Das Netzkabel, das Verbindungskabel zwischen Innen- und Außenanlage sowie das Fernbedienungskabel fest an den Klemmleisten anschließen.
   4.Die Kabel im Inneren des Anschlußkastens mit Kabelschellen befestigen.
   5.Den Deckel des elektrischen Anschlußkastens wieder in seiner ursprünglichen Position anbringen.
2. Das Netzkabel und die Verbindungskabel zwischen Innen- und Außenanlage mit Zugentlastungsschellen (PG-Verbinder oder ähnlichen) am Anschlußkasten befasstigen.

Warning:

• Abdeckung des Elektrobereichs sichere anbringen. Bei ungenügender Anbrin-gung konnte durch Staub, Wasser etc. ein Brand oder ein Stromschlag ausgelöst werden.

• Zum Anschluß der Innen- und Außenanlagen die angegebenen Anschlußleitungen für Innen-/Außenanlagen verwenden und die Elektroleitung an der Klemmleiste sicher befestigen, damit auf den Anschlußbereich der Klemmeiste keine Zugspannung ausgeübt wird. Ungenügender Anschluß oder man-gelhafte Befestigung der Elektroleitung kann einen Brand verursachen.

[Fig. 8-2-1] (P.4)

Schaube, die die Abdeckung halt (2 Stck.)
⑧ Abdeckung

[Fig. 8-2-2] (P.4)

Anschlußbrettkasten
⑧ Loch zum Ausbrechen
Entfernen

[Fig. 8-2-3] (P.4)

Die PG-Büchse verwenden, um das Gewicht des Kabels zu halten und zu verhinden, daß externe Kräfte auf den Spanningsanschluss einwirken. Einen Kabelbinder verwenden, um das Kabel zu sichern.
FNetzstromleitung
Zugspannung
Normale Buchsen verwenden
① Signalempfangseinheit-Verdraughtung

[Fig. 8-2-4] (P.4)

① Klemmliste fur Stromquelle und Übertragung zur Innenanlage
Zur Netzstromleitung mit 1 Phase
1 AnschlieB der Signalempfangseinheit

Die Signalempfangseinheit an CN90 (an Steuerkarte für drahtlose Fernbedienung anschließen) an der Innenanlage mit dem mitgelieferten Fernbedienungskabel anschließen. Die Signalempfangseinheiten an alle Innenanlagen anschließen.

• Verdraughtung wie in der Abbildung links unter dargestellt vornehmen. (Kabel ist vor Ort zu beschaffen.)

Darauf achten, daß nur Kabel mit der richtigen Polarität verwendet werden.

[Fig. 8-3] (P.5)

AInnen-Anschlussleiste
Erdungsdraht (grun/gelb)
Innen-/Außenanlage-Anschlussdraht 3-adrig 1,5mm^2 oder mehr
AuBen-Anschlussleiste
Betriebssstromkabel: 2,0mm^2 oder mehr
F Steuerplatine des Innengerats
① AnschluBkabel

3-adriges Kabel, 1,5 mm², in Übereinstimmung mit der Bauform 245 nach IEC-Norm 57.

② Innenanlage-Klemmenleiste
③ Außenanlage-Klemmenleiste
④ Achten Sie darauf, daß das Erdungskabel (1-adrig 1,5mm^2 ) länger ist als die anderen, spannungsführenden Kabel.
⑤ Signalempfangseinheit-Kabel (Zubehör) (Drahlänge: 5 m)
⑥ Signalempfangseinheit
⑦ Netzkabel für die Stromversorgung

3-adriges Kabel, 2.0mm^2 oder mehr, in Übereinstimmung mit der Bauform 245 nach IEC-Norm 57.

Klemmleisten gemäß unterstehendem Schaltplan anschließen.

Vorsicht:

• Sorgfältig daraufauf achten, Fehlverdraughtung zu verhindern.
• Klemmschrauben fest anziehen, damit sie sich nicht lockern konnen.
• Nach dem Anziehen liegt an den Leitungsdrähtenziehen, um sicherzustellen, daß sie nicht locker sind.

8.3. Fernbedienung

8.3.1. Für drahtlose Fernbedienung

1) Installationsabläufe

(1) Aufstellungssort für Fernbedienung auwahlen.

Die Temperaturfuhler befinden sich sowohl an der Fernbedienung als auch an der Innenanlage.

Folgende Teile vor Ort beschaffen:

Schaltkasten für zwei Teile

Dunnes Kuperleitungsrohr

Kontermuttern und Buchsen/Leitungs durchführungen

(2) Den Wartungszugang des Fernbedienungskabel mit Kitt oder Dichtungsmittel ab-dachten, um das mögliche Eindringen von Tau, Wasser, Kakerlaken oder Würmern und Raupen zu verhindern.

[Fig. 8-4] (P.5)

Zur Installation des Schaltkasten:
⑧ Bei Installation direkt an der Wand wie folgt vorgehen:
- Ein Loch für das Anschlußkabel der Fernbedienung durch die Wand brechen (dämit das Kabel der Fernbedienung von hinten durchgeführt werden kann), dann das Loch mit Kitt abdichten.
- Das Fernbedienungskabel durch einen Einsatz im oberen Gehäuse führen, dann den Einsatz in ähnlicher Weise wie oben mit Kitt abdichten.

Wand/Mauer
⑥ Rohrleitung
E Kontermutter
F Buchse

⑥ Schaltkasten
Kabel der Fernbedienung
① Mit Kitt abdichten

Für die Einstellung der Zweiernummern sind die folgenden vier Muster (A-D) verfügbar.

Zweiernummern-Einstellungsmuster	Zweiernummer auf der Seite der Fernbediedung	Steuerplatine der Innenanlage Unterbrechungspunkt des Verzweigungskabels
A	0	Nicht verbunden
B	1	J41 getrennt
C	2	J42 getrennt
D	3~9	J41 und J42 getrennt

2. Einstellungenbeispiel

(1)Verwendend der Einheiten im selbst Raum

[Fig. 8-7] (P.5)

① Separate Einstellung

Weisen Sie den Innenanlagen jeweils entsprechliche Zweiernummern zu, um jeder Innenanlage über eine eigene Fernbedienung zu steuern.

[Fig. 8-8] (P.5)

② Gemeinsame Einstellung

Weisen Sie allen Innenanlagen dieselbe Zweiernummer zu, um alle Innenanlagen über eine einzige drahtlose Fernbedienung zu steuern.

[Fig. 8-9] (P.5)

(2)Verwenden der Einheiten in verschiedene Räumen

Weisen Sie der drahtlosen Fernbedienung dieselbe Zweiernummer wie der Innenanlage zu. (Lassen Sie die Einstellung wie vom Werk voreingestellt.)

3) Beschreibung der Installation

[Fig. 8-10] (P.6) bis [Fig. 8-19] (P.7)

1. Allgemeine Hinweise für das "Installieren an der Decke" und das "Installieren am Schaltkasten oder an der Wand"

[Fig. 8-10] (P.6)

Signalempfangseinheit extern 6,5 mm (1/4 Zoll)
⑧ Mitte des Schaltkastens
Schaltkasten ⑥ 83,5 ± 0,4 mm (3 - 9/32 Zoll)
Einbauneigung Vorsprung (Säule usw.)

[Fig. 8-11] (P.6)

Fernbedierungskabel
⑧ Loch (ein Loch an der Decke zur Durchführung des Fernbedienungskabels bohren.)
Signalempfangseinheit

(1) Wahlen Sie die Montageposition.

Achten Sie auf Folgendes:

① Verbinden Sie die Signalempfangseinheit über das mitgelieferte Fernbedienungskabel mit der Innenanlage. Beachten Sie, dass die Länge des Fernbedienungskabels 5m (16 ft) beträgt. Installieren Sie die Fernbedienung innerhalb der Reichweite des Fernbedienungskabels.
② Bei der Installation entweder am Schaltkasten oder an der Wand fur ausreichend Platz um die Signalempfangseinheit herum sorgen, wie in der Abbildung in [Fig. 8-10] gezeigt.
③ Versetzen Sie bei der Montage der Signalempfangseinheit am Schaltkasten, die sie um 6,5 mm (1/4 Zoll) nach unten, wie rechts abgebildet.

B-1. Zur Führung des Fernbedienungskabels von der Rückseite der Steuerung:

B-2. Zur Führung des Fernbedienungskabels durch die Oberseite:

(3) Bei Installation direkt an der Wand

8.3.2. Signalempfangseinheit

1) Muster-Systemanschluss

[Fig. 8-5] (P.5)

Nur die Verdrahtung von der Signalempfangseinheit und zwischen den Fernbedienungen wird in Fig. 8-5 gezeigt. Die Verkabelung kann sich je nach angeschlossener Einheit oder verwendeten System unterschieden.

Einzelheiten zu bestimmten Beschränkungen entnehmen Sieitte dem Installationshandbuch oder dem Servicehandbuch, das mit der Einheit mitgeliefert wurde.

1. AnschlieBen an eine Mr. SLIM-Klimaanlage

(1) Standard 1:1

① AnschlieBen der Signalempfangseinheit

Schlieben Sie die Signalempfangseinheit am Stecker CN90 (an der Fernbedienungs-Steuerplatine) der Innenanlage unter Verwendung des mitgelieferten Fernbedienungskabels an. Verbinden Sie die Signalempfangseinheiten mit allen Innenanlagen.

2) Einstellen des Paarnummer-Schalters

[Fig. 8-6] (P.5)

1. Sonehmen Sie die Einstellung vor

Weisen Sie der drahtlosen Fernbedienung dieselbe Zweiernummer wie der Innenanlage zu. Wenn nicht dieselbe Zweiernummer zugewiesen wird, kann die Fernbedienung nicht verwendet werden. Informationen zu der Einstellung der Zweiernummern der drahtlosen Fernbedienungen finden Sie im Installationshandbuch zu den drahtlosen Fernbedienungen.

Position des Verzweigungskabels an der Steuerplatine der Innenanlage.

④ An der Montageposition benötigte Komponenten.

Schaltkasten für eine Anlage

Dunnes Kupferrohr für die Elektroleitung

Kontermutter und Buchse

⑤ Die Dicke der Decke, an der die Fernbedienung installiert wird, muss zwischen 9 mm (3/8 Zoll) und 25 mm (1 Zoll) betragen.
⑥ Installieren Sie die Einheit an der Decke oder an der Wand an einer Stelle, wo das Signal von der drahtlosen Fernbedienung empfangen werden kann.

Der Bereich, in dem das Signal von der drahtlosen Fernbedienung empfangen kann, erstreckt sich innerhalb eines Winkels 45^ über eine Entfernung von 7 m (22 ft) von der Vorderseite der Signalempfangseinheit.

⑦ Die Signalempfangseinheiten an der Position je nach Innenanlagenmodell installieren.
⑧ Das Fernbedienungskabel sicher am Befehlsdraht anschließen. Zum Durchführung des Fernbedienungskabels durch den Kabelkanal wie in Fig. 8-12 gezeigt verfahren.

[Fig. 8-12] (P.6)

Fest mit Band befestigen.
Fernbedienungskabel

Befehlskabel

Hinweis:

• Wo das Fernbedienungskabel angeschlossen wird, hangt vom Modell der Innenanlage ab.

Denken Sie bei der Auswahr der Montageposition daran, dass das Fernbedienungskabel nicht verlangert werden kann.

• Wenn die Signalempfangseinheit in der Höhe einer Leuchtstofflampe, insbesondere invertierender Bauweise, installiert wird, können Signalempfangsstörungen auftreten.

Daher sollen den Sie bei der Installation der Signalempfangseinheit besondere Vorsicht walten halten und in Erwädungziehen, eine andere Lampe zu verwenden.

2. Installieren am Schaltkasten oder an der Wand

(1) Verbinden Sie das Fernbedienungskabel mit dem Stecker (CN90) an der Steuerplatine der Innenanlage.
Siehe 2) Einstellen des Paarnummer-Schalters für Einzelheiten zur Steuerplatine an der Innenanlage.
(2) Dachten Sie das Kabeleinführungsoch der Signalempfangseinheit ab, um das Eindringen von Kondenswasser, Wassertropfen, Kakerlaken oder andere Insekten, usw. zu verhindern.

[Fig. 8-15] (P.6)

④ 150 mm (5 - 15/16 Zoll)
Fernbedienungsleidung (Zubehör)
Verdrahtungsrohr
Sicherungsmutter
E Buchse
(F) Schaltkasten
In thisem Bereich mit Kitt abdichen
- Beim Installieren am Schaltkasten die Verbindungen zwischen Schaltkasten und Verdrahtungsrohr mit Kitt abdichten.

[Fig. 8-15] (P.6)

In thisem Bereich mit Kitt abdichen

① Fernbedierungskabel
① In thisem Bereich mit Kitt abdichen

• Beim Öffnen eines Lochs mit einem Bohrer für das Kabel der Signalempfangsheit (oder Herausnehmens des Kabels aus der Rückseite der Signalempfangsheit) das Loch mit Kitt abdichten.
• Beim Verlegen des Kabels über den vom Obergehäuse abgeschnittenen Teil ebenfls thisen Teil mit Kitt abdachten.

(3) Installieren Sie das Fernbedienungskabel an der Klemmleiste. (Fig. 8-16)
(4) Bilden Sie ein Loch aus, wenn die Signalempfangseinheit direkt an der Wand installiert werden soll. (Fig. 8-17)
- Schneiden Sie den dunnwandigen Bereich an der unteren Seite des Gehäuses (schrager Teil) mit einem Messer oder einer Zwickzange aus.
- Ziehen Sie das angeschlossene Fernbedienungskabel durch diese Öffnung zur Klemmleiste hersa.
(5) Installieren Sie die Unterseite des Gehäuses an dem Schaltkasten oder direkt an der Wand. (Fig. 8-18)

Montieren der Abdeckung (Fig. 8-19)

Vorsicht:

• Setzen Sie die Abdeckung ein, bis Sie ein Einrastgeräusch horen. Sollen Sie kein Einrastgeräusch horen, halt die Abdeckung unter Umständen nicht.

8.4. Außenanlage

[Fig. 8-20] (P.7)

• Kabel von der Innenanlage einwandfrei an den Klemmenblock anschließen.
• Den gleichen Klemmenblock und die gleiche Polarität wie bei der Innenanlage verwenden.

• Zur späteren Wartung Anschlußkabel etwas länger halten.

• Beide Enden des Anschlußkabels (Veränderungskabel) sind abisoliert. Wenn das Stück zu lang ist oder wenn beim Anschluß Kabel in der Mitte abgeschritten werden muß, Netzkabel auf die in der Abbildung rechts angegebenen Maße abisolieren.

• Darauf achten, daß das Anschlußkabel nicht mit der Rohrleitung in Kontakt kommt.

[Fig. 8-21] (P.7)

A Klemmschraube lockern
B Klemenleiste
Leitungsdraht

Vorsicht:

• Sorgfältig daraufauf achten, Fehlverdraughtung zu verhindern. (Fig. 8-21)
• Klemmschrauben fest anziehen, damit sie sich nicht lockern können.
• Nach dem Anziehen liegt an den Leitungsdrähten ziehen, um sicherzustellen, daß sie nicht locker sind.

Funktionstabelle

Warning:

• Darauf achten, daß die Bedienungsplatte der Außenanlage sicher angebracht wird. Bei nicht einwandfreier Anbringung konnte durch Staub, Wasser etc. ein Brand oder ein Stromschlag ausgelöst werden.
• Klemmschrauben fest anziehen
• Bei der Verdrahtung darauf aufchten, daß die Netzstromleitungen keiner Zug-spannung ausgesetzt sind. Anderenfalls kann sich Hitze entwickeln und Feuer ausbrechen.

8.5. Funktionseinstellungen

8.5.1 Funktionseinstellung an der Anlage (Wahl der Funktionen der Anlage)

1) AUTOMATISCHE STARTWIEDERHOLUNGSFUNKTION Nur für drahtlose Fernbedienung [Fig. 8-22] (P. 8)

Dieses Modell besitz eine AUTOMATISCHE STARTWIEDERHOLUNGSFUNKTION. Wenn die Innenanlage durch die Fernbedienung gesteuer wird, werden dieBetriebsart, die eingestelte Temperatur und die Ventilatorrehzahl von der Steuertafel der Innenanlage gespeichert. Die automatische Startwiederholungsfunktion beginnnt in dem Augenblick zu arbeiten, in dem der Strom nach Stromausfall wieder anliegt. Die Anlage lauft dann automatisch wieder an.

8.5.2. Funktionseinstellung am Gerät (Wahlen der Gerätefunktionen) [Fig. 8-22] (P.8)

Ändern der Spannungseinstellung

• Sicherstellen, dass die Betriebsspannung entsprechend der verwendeten Spannung umgestellt wird.
  ① Zum Funktionswahlmodus gehen

Die Taste CHECK (Prüfen) fzwimal nacheinander drucken.

(Diese Bedienung aus dem ausgeschalten Status der Fernbedienungsanzeite starten.)

CHECK (Prüfen) leuchtet auf, und "00" blinkt.

Die Taste TEMP (Temperatur) © einmal drücken, um “50” einzustellen. Die drahtlose Fernbedienung auf das Empfangsteil der Innenanlage richten, und die Stunde-Taste ® drücken.

② Einstellen der Anlagennummer

Die Taste TEMP (Temperatur) © und ® drücken, um die Anlagennummer "00" einzustellen. Die drahtlose Fernbedienung auf das Empfangsteil der Innenanlage richten, und die Minute-Taste ® drucken.

③ Einen Modus wahlen

04 eingeben, um die Betriebsspannung mit den Tasten und 日 einzustellen.

Die drahtlose Fernbedienung auf das Empfangsteil der Innenanlage richten, und die Stunde-Taste drucken

Aktuelle Einstellung-Nummer: 1 = 1 Signalton (eine Sekunde)

2 = 2 Signaltone (je eine Sekunde)
3 = 3 Signaltone (je eine Sekunde)

④ Wahlen der Einstellung-Nummer

Die Tasten © und © verwenden, um die Betriebsspannung auf 01 (240 V) zu stellen.

Die drahtlose Fernbedienung auf den Sensor der Innenanlage richten, und die Stunde-Taste drucken.
⑤ Zum kontinuierlichen Wahlen mehrerer Funktionen

Die Schritte ③ und ④ wiederholen, um mehrere Funktionen kontinuierlich umzuschalten.

⑥ Komplette Funktionswahl
Die drahtlose Fernbedienung auf den Sensor der Innenanlage richten, und die ON/OFF-Taste (Ein/Aus) (E) drucken.

Hinweis:

• Wann immer Änderungen an den Funktionseinstellungen nach Installation oder Wartung vorgenommen werden, notieren Sie immer die Änderungen mit einer Markierung in der Spalte "Einstellung" der Funktionstabelle.

8.5.3 Funktionseinstellung an der Fernbedienung

Siehe Betriebshandbuch der Innenanlage.

Anlage Nr. 00 wahlen

Betriebsart	Einstellungen	Betriebsart Nr.	Einstellung Nr.	Grundeinstellung	Einstellung
Automatische Wiederherstellung nach Netzstromausfall *1 (AUTOMATISCHE STARTWIEDERHOLUNGSFUNKTION)	Nicht verfügbar	01	1	○ (*1)
	Verfügbar		2
Erkennung der Innentemperatur	Betriebsdurchschnitt der Innenanlage	02	1	○
	Einstellung durch Fernbedienung der Innenanlage		2
	Interner Sensor der Fernbedienung		3
LOSSNAY-Verbindung	Nicht unterstützt	03	1	○
	Unterstützt (Innenanlage nicht mit Außen-Łufteinlaß ausgestellt)		2
	Unterstützt (Innenanlage mit Außen-Łufteinlaß ausgestellt)		3
Automatikbetrieb	Stromsparzyklus ist automatisch eingeschiedt	05	1	○
	Stromsparzyklus ist automatisch ausgeschelt		2

Anlagenummern 01 bis 03 oder alle Anlagen wahlen (AL [verdrahtete Fernbedienung]/07 [drahtlose Fernbedienung])

Betriebsart	Einstellungen	Betriebsart Nr.	Einstellung Nr.	Grundeinstellung	Einstellung
Filterzeichen	100 Std.	07	1
	2500 Std.		2
	Keine Filterzeichenanzeige		3	○
Externer Statikdruck	15 Pa	08	1	○
	35 Pa		2
	50 Pa		3
	Gleich wie Einstellung von Modus Nr. 08	10	1	○
	5 Pa (Modus Nr. 08 auf 1 stellen)		2

*1 Wenn der Netzstrom wieder anliegt, lauft die Klimaanlage nach 3 Minuten wieder an.

9.1. Vor dem Testlauf

Nach Installierung, Verdraughtung und Verlegung der Rohrleitungen der In- nenund Außenanlagen überprüfen und sicherstellen, daß kein Kätemittel auslauft, Netzstromversorgung und Steuerleitungen nicht locker sind, Polarität nicht falsch angeordnet und keine einzelnetzanschußphase getrennt ist.
Mit einem 500-Volt-Megohmmeter überprüfen und sicherstellen, daß der Widerstand zwischen Stromversorgungsklemmen und Erdung mindestens 1,0M beträgt.
Diesen Test nicht an den Klemmen der Steuerleitungen (Niederspannungsstromkreis) vornehmen.

Warning:

Die Klimaanlage nicht in Betriebnehmen, wenn der Isolationswiderstand weniger als 1,0 MΩ beträgt.

Isolationswiderstand

Nach der Installation oder nach dem die Anlage langere Zeit von der Stromversorgung getrennt war, fällt der Isolationswiderstand auf Grund der Kätemittelansammlung im Kompressor unter 1 MΩ. Es liegt keine Fehlfunktion vor. Gehen Sie wie folgt vor.

1. Trennen Sie die Stromleitungen vom Kompressor, und messen Sie den Isolationswiderstand des Kompressors.
2. Wenn der Isolationswiderstand niedriger als 1 MΩ ist, ist der Kompressor entweeder defekt oder der Widerstand ist auf Grund der Kaltemittelansammlung im Kompressor gefallen.

3. Nach dem Anschlieben der Stromleitungen und dem Einsatz des Netzstroms, beginnt der Kompressor warmzulaufen. Messen Sie den Isolationswiderstand nach den unter aufgeführten Einsatzzeiten erneut.

4. Der Isolationswiderstand fällt auf Grund der Kältemittelansammlung im Kompressor ab. Der Widerstand steigt auf über 1 MΩ, nach dem sich der Kompressor zwei bis drei Stunden lang warmgelaufen hat.

(Die Zeit, die zum Erwärmen des Kompressors erforderlich ist, ist je nach Wetterbedingungen und Kätemittelansammlung unterschied.)
- Um den Kompressor mit einer Kältemittelansammlung im Kompressor zu betrieben, muß der Kompressor mindestens 12 Stunden lang warmalaufen, um einen Ausfall zu verhinden.

1. Wenn der Isolationswiderstand über 1 MΩ ansteigt, ist der Kompressor nicht defekt.

Vorsicht:

• Kompressor/arbeitet nicht, wenn Phasen der Netzstromversorgung nicht rich-tig angeschlossen sind.
• Strom mindestens 12 Stunden vor Betriebsbeginn einschalten.
• Betriebsbeginn unmittelbar nach Einschalten des Netzschalters kann zu schwerwiegenden Schäden der Innenteile führen. Während der Saison Netzschalter eingeschaltet setzen.

9.2. Testlauf

9.2.1. Verwendung der drahtlosen Fernbedienung [Fig. 9-1] (P.8)

① Strom für die Anlage mindestens 12 Stunden vor dem Probeta auf einschalten.
② Die Taste CHECK (Prüfen) [A] zweimal nacheinander drücken.

(Diese Bedienung aus dem ausgeschalten Status der Fernbedienungsanzeite starten.)

TESTRUN und der aktuelle Betriebsmodus werden angezeigt.

③ Die Taste MODE (Modus) drücken, um dem Modus COOL (Kühlen) zu aktivieren, und dann prufen, ob kühle Luft aus der Anlage geblasen wird.
④ Die Taste MODE (Modus) drücken, um dem Modus HEAT (Heizen) zu aktivieren, und dann prufen, ob warme Luft aus der Anlage geblasen wird.
⑤ Die Taste FAN (Gebäse) © drücken und prüfen, ob die Gebläsegeschwindigkeit wechselt.
⑥ Die Taste VANE (Richtungsklappe) drücken und prüfen, ob die automatische Richtungsklappe richtig arbeitet.
⑦ Die ON/OFF-Taste (Ein/Aus) zum Stoppen des Probetaufs drücken.

Hinweis:

Die Fernbedienung zum Innenanlagen-Empfangsgerät richten, während die folgenden Schritte ② bis ⑦ ausgeführrt werden.
- Es ist nicht möglich, den im Modus FAN (Gebäse), DRY (Trocknen) oder AUTO zu betrieben.

[Ausgabemuster A] Von der Innenanlage erkannte Fehler

Drahtlose Fernbedienung	VerkabelteFernbedienung	Symptom	Anmerkung
Signaltongeber ertönt/OPERATI-ON INDICATOR (Betriebsan-zeige)-Lämpchen blinkt (wie oft)	Prüfcode
1	P1	Einlass sensor-Fehler
2	P2, P9	Röhren-(Kältemittel- oder 2-Phasenrähe) Sensorfehler
3	E6, E7	Innenanlagen/Außenanlagen-Kommunikationsfehler
4	P4	Ablauf sensor-Fehler
5	P5	Ablauf pumpen-Fehler
6	P6	Einfrieren/Überhitzen-Schutzfunktion
7	EE	Kommunikationsfehler zwischen Innen- und Außenanlagen
8	P8	Röhrentemperatur-Fehler
9	E4	Fernbedienungssignal-Empfangsfehler
10	-	-
11	-	-
12	Fb	Innenanlagen-Steuersystemfehler (Speicherfehler usw.)
Kein Ton	--	Keine Reaktion

[Ausgabemuster B] Von einem anderen Gerät als der Innenanlage erkannte Fehler (Außenanlage usw.)

Drahtlose Fernbedienung	Symptom	Anmerkung
Signaltongeber ertönt/OPERATION INDICATOR (Betriebsanzeige)-Lämpchen blinkt (wie oft)
1	Innenanlagen/Außenanlagen-Kommunikationsfehler (Übertragungsfehler) (Außenanlage)	Für Einzelheiten prüfen Sie das LED-Display der Außenanlagen-Steuerpilatine.
2	Kompressor-Überstrom-Unterbrechung
3	Unterbrechung/Kurzschluss von Außenanlagen-Thermistoren
4	Kompressor-Überstrom-Unterbrechung (bei gesperrtem Kompressor)
5	Anormal hohe Ablastemperatur/49C Funktionierte/ unzureichendes Kätemittel
6	Anormal hoher Druck (63H Funktionierte)/ Überhitzungsschutz-Funktion
7	Anormale Temperatur der Wärmesenke
8	Außenanlage-Gebläseschutz-Stopp
9	Kompressor-Überstrom-Unterbrechung/Anormaler Zustand des Strommodulus
10	Anormaler Zustand aufgrund von starker Überhitzung wegen niedriger Ablastemperatur
11	Anormaler Zustand wie Überspannung oder Spannungskurzschluss und anor-male Synchronsignale an Hauptschaltung/Stromsensor-Fehler
12	-
13	-
14	Andere Fehler (Siehe technisches Handbuch für Außenanlage.)

1 Wenn der Signaltunggeber nach den anfänglichen beiden Signatoren nicht erneut zur Bestätigung des Empfangs des Selfstudungsstart-Signals ertönt und das Lempchen OPERATION INDICATOR (Betriebsanzeige) nicht aufleuchtet, liegen keine Fehlereinträge vor.
2 Wenn der Signaltungeber dreimal nacheinander nach den anfänglichen beiden Signtönen ertont “Piep Piep Piep (0,4 + 0,4 + 0,4 s)”, um den Empfang des Selfstudungsstart-Signals zu bestätigen, ist die angegebene Kätemitteladresse falsch.

• An der drahtlosen Fernbedienung
  Der kontinuierliche Signaltongeber ertont vom Empfangsteil des Innenaggregats.
  Blinken des Betriebslampchems
  An der verkabelten Fernbedienung
  Prufen Sie den im LCD gezeigten Code.

Wenn die Anlage nicht richtig bedient werden kann, nachdem der obige Probelauf ausgeführt wurde, siehe folgende Tabelle zum Beheben der Ursache.

Symptom			Ursache
Verkabelte Fernbedienung		LED 1, 2 (Platine in Außenanlage)
PLEASE WAIT (Bitte warten)	Für etwa 2 Minuten nach dem Einsatzen	Nachdem LED 1, 2 aufleuchten, wird LED 2 ausgeschelt, und dann leuchtet nur LED 1. (Richtiger Betrieb)	Für etwa 2 Minuten nach dem Einsatzen ist Bedienung der Fernbedienung aufgrund des Systemstarts nicht möglich. (Richtiger Betrieb)
PLEASE WAIT (Bitte warten) → Fehlercode	Für etwa 2 Minuten nach dem Einsatzen wurde ausgeschelt	Nur LED 1 leuchtet → LED 1, 2 blinken.	Anschluss für die Schutzvorrichtung der Außenanlage ist nicht angeschlossen. Umgekehrte oder offene Phasenverdraughtung für die Strom-Klemmleiste der Außenanlage (L1, L2, L3)
Displaymeldungen erschinen nicht, auch wenn der Betriebsschalter auf ON (Ein) gestellt ist (Betriebs-lämpchen leuchtet nicht auf).		Nur LED 1 leuchtet. → LED 1, 2 blinken zweimal, LED 2 blinkt einmal.	Falsche Verdraughtung zwischen Innen- und Außenanlagen (falsche Polung von S1, S2, S3) Fernbedienungs-Leitungskurzschluss

Bei einer drahtlosen Fernbedienung mit den obigen Bedingungen treten folgende Erscheinungen auf.

• Es werden keine Signale von der Fernbedienung akzeptiert.
• Das OPE-Lampchen (Betrieb) blinkt.
• Der Signaltongeber gibt einen kurzen Klingelton ab.

Hinweis:

Betrieb ist für etwa 30 Sekundan nach der Annullierung der Funktionswahl nicht möglich. (Richtiger Betrieb)

Für eine Beschreibung jeder LED (LED1, 2, 3) am Steuergerät der Innenanlage siehe folgende Tabelle.

LED 1 (Strom für Mikrocomputer)	Zeigt an, ob Steuerstrom anliegt. Sicherstellen, dass diese LED immer leuchtet.
LED 2 (Strom für Fernbedienung)	Zeigt an, ob Strom an der Fernbedienung anliegt. Diese LED leuchtet nur, wenn die Innananlage an die Außenanlage mit Kätemittel-Adresse “0” angeschlossen ist.
LED 3 (Kommunikation zwischen Innen- und Außenanlagen)	Zeigt den Status der Kommunikation zwischen den Innen- und Außenanlagen. Sicherstellen, dass diese LED immer blinkt.

9.3. AUTOMATISCHE STARTWIEDERHOLUNGSFUNKTION

Innensteuertafel

Dieses Modell besitzt eine AUTOMATISCHE STARTWIEDERHOLUNGSFUNKTION. Wenn die Innenanlage durch die Fernbedienung gesteuer wird, werden dieBetriebsart, die eingestellte Temperatur und die Ventilatordrehzahl von der Steuertafel der Innenanlage gespeichert. Die automatische Startwiederholungsfunktion beginnt in dem Augenblick zu arbeiten, in dem der Strom nach Stromausfall wieder anliegt. Die Anlage lauft dann automatisch wieder an.

Die AUTO-NEUSTARTFUNKTION mit der drahtlosen Fernbedienung einstellen. (Modus Nr. 1).

10.Wartung

10.1. Gasfllung

[Fig. 10-1] (P.8)

Innenanlage
⑧ Rohrverbinding
Flüssigkeitsrohr
Gastrohr
E Abspervertventil
AuBenanlage
⑥ Kätemittelflaschenventil
Kaltemittelgasflasche fur R410A mit Siphon
① Kältemittel (flüssig)
① Elektronische Waage für Kätemittelfüllung
(8) Nachfüllschlauch (für R410A)
Verteilerarmatur des MeBerates (fur R410A)
Wartungsöffnung

1. Den Gaszylinder an die Wartungseinheit der Absperrarmatur (3-Wege) anschließen.
2. Luftreinigung der von der KältemittelgasflascheCOMMenden Rohrleitung (oder des Schlauchs).
3. Angegebene Menge Kältemittel nachfüllen, während die Klimaanlage im Kühbetrieb lauft.

Hinweis:

Beim Nachfüllen von Kältemittel die für den Kältemittelkreislauf angegebene Menge einhalten.

Vorsicht:

• Das Kältemittel nicht in die Atmosphäre freilassen.
  Während der Installation, der Neuinstallation oder bei Reparaturen am Kältemittelkreislauf davon sorgen, daß kein Kältemittel in die Atmosphäre gelangt.
• Das Kältemittel aus einer mit Kältemittel gefüllten Gasflasche im flüssigen Zustand nachfüllen.

Falls sich das Kältemittel während des Nachfüllens im gasförmigen Zustand befindet, kann sich die Zusammensetzung des Kältemittels in der Flasche oder in der Außenanlage ändern. In thisem Fall ist die Leistungsfähigkeit des Kältemittelkreislaufs beeinträchtigt oder der Normalbetrieb wird gegebenenfalls unmöglich. Um ein Blockieren des Kompressors zu verhindern, muß das flüssige Kältemittel langsam nachgeführt werden.

Bei kaltem Wetter den Gaszylinder mit warmem Wasser (unter 40^ ) anwärmen, um den hohen Druck des Gaszylinders beizubehalten. Auf keinen Fall jedoch eine offene Flamme oder Dampf verwenden.

2. Välja plats für installationen

2.1. Inomhusenhet

B Fjarrkontrollkabel

Anteckning:

Ophängningskonstruktion

Folgende punkter skal overholds.

8.5. Funktionsdistillinger

1) AUTO RESTART FUNCTION (automatisch genstartsfunktion)

9.3. AUTO RESTART FUNCTION (automatisch genstarts-funktion)

Indendors kontrottavle

1 = 1 bip (um segundo)
2 = 2 bips (um segundo cada)
3 = 3 bips (um segundo cada)
