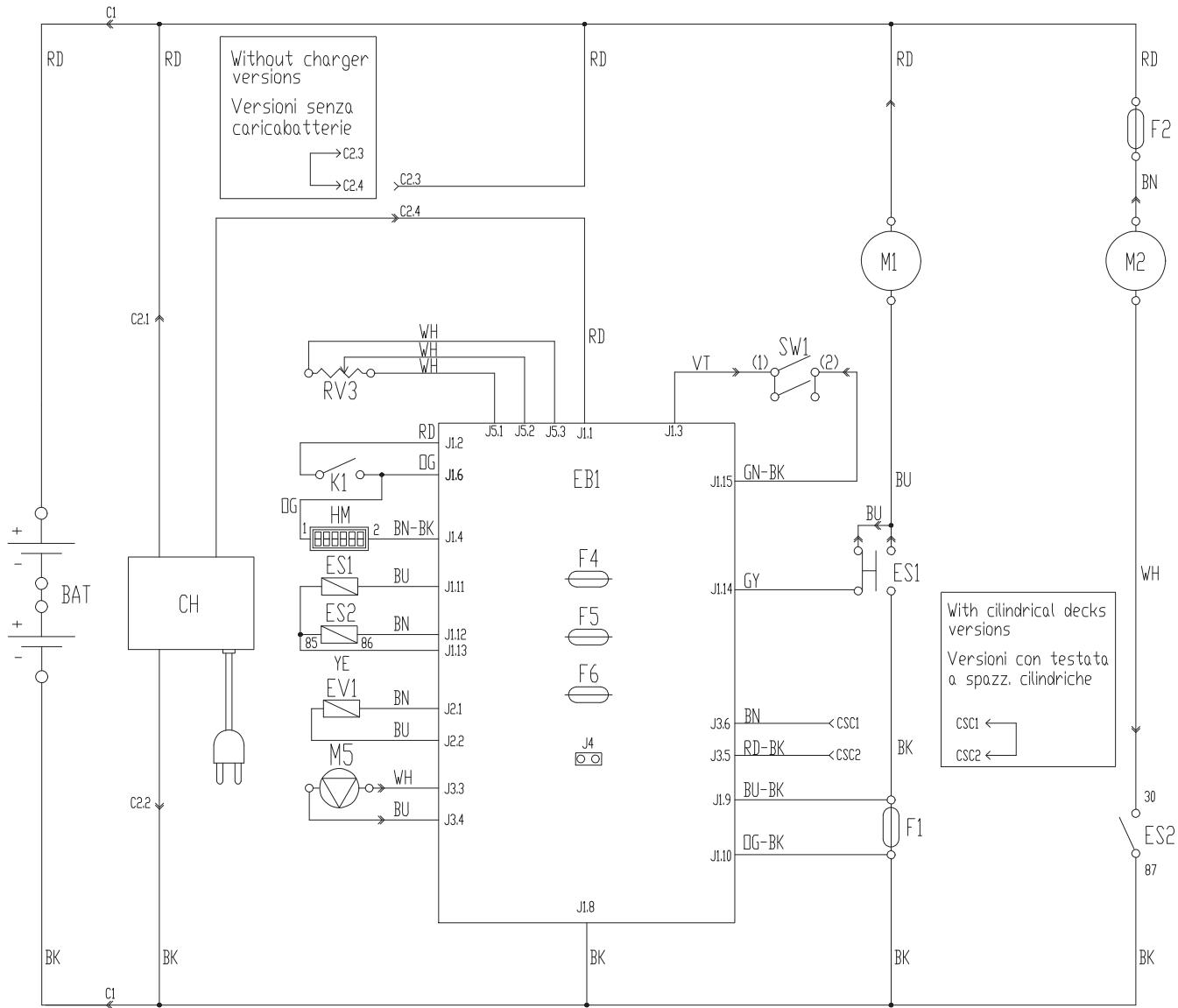

SCHALTPLAN (SCRUBTEC 653B) 11

SCHALTPLAN (SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL) 12

BETRIEB 13

BATTERIEN EINES NEUEN GERÄTS ÜBERPRÜFEN/VORBEREITEN 13

INSTALLATION DER BATTERIEN UND EINSTELLUNG DES BATTERIETYPES (WET O GEL) 14

VOR DEM EINSCHALTEN DES GERÄTS 15

GERÄT EINSCHALTEN UND ABSTELLEN 18

NACH DER GERÄTEBENUTZUNG 21

LANGE STILLLEGUNG DES GERÄTS 21

ERSTE BETRIEBSZEIT 21

WARTUNG 22

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG 22

BATTERIEN LADEN 23

BETRIEBSSTUNDEN DES GERÄTS ÜBERPRÜFEN 24

SAUGLIPPE REINIGEN 24

SAUGLIPPENGUMMIS UBERPRUFIN UND AUSTAUSCHEN 25

BURSTEN/PADS REINIGEN 26

FILTER DES ANSAUGANLAGENMOTORS REINIGEN 26

REINIGUNGSLösungs-/FRISCHWASSERFILTER REINIGEN 26

TANKS UND ANSAUGGITTER MIT SCHWIMMER REINIGEN UND DECKELDICHTUNG UBERPRUFIN 27

SICHERUNGEN UBERPRUFIN/AUSTAUSCHEN 28

AUS-/EINBAU DES BÜRSTEN-/PADHALTER-/ZYLINDERBÜRSTENKOPFS 29

REINIGUNGSMITTELTANK REINIGEN 29

FEHLERSUCHE 30

VERSCHROTTUNG 30

EINLEITUNG

ANMERKUNG

Die in Klammern angegebenen Nummern beziehen sich auf die im Kapitel „Gerätebeschreibung“ dargestellen Bauteile.

ZIEL UND INHALT DER BETRIEBSANLEITUNG

These Betriebsanleitung stellt der Bedienperson alle fur den zweckmäßigen, eigenständigen und gefahrlosen Gebrauch des Gerats erforderlichen Informationen zu Verfugung. Sie enthalt Angaben zu Technik, Sicherheit, Betrieb, Geräteausfall, Wartung, Ersatzteilen und Verschrottung. Vor allen Arbeiten an und mit dem Gerät haben Bedienpersonen und technisches Fachpersonal die in dieser Betriebsanleitung enthaltenen Hinweise aufmerksam zulesen. Wenden Sie sich bei Unklarheiten hinsichtlich dieser Betriebsanleitung an Nilfisk Alto.

ADRESSATEN

These Betriebsanleitung richtet sich sowohl an die Bedienperson als auch an das für die Gerätewartung ausgebildete Fachpersonal. Bedienpersonen dürfen keine technischem Fachpersonal vorbehaltenen Arbeiten ausführten. Nilfisk Alto haftet nicht für Schäden, die durch Nichteinhaltung these Verbots verursacht werden.

AUFBEWAHRUNG DER BETRIEBSANLEITUNG

Die Betriebsanleitung ist in der Höhe des Geräts in der darauf vorgesehen Mappe, geschützt vor Flüssigkeiten o.A., welche die Lesbarkeit beeinträchtigen konnten, aufzubewahren.

KONFORMITÄTSERKLÄRUNG

Die mit dem Gerat gelieferte Konformitätserklung beschinent, dass das Gerät den geltenden Rechtsvorschriften entspricht.

ANMERKUNG

Das Original der Konformitätserklärung ist in zweifacher Ausfertigung in den dem Gerät beigeufigsten Unterlagen enthalten.

IDENTIFIZIERUNGSDATEN

Seriennummer und Gerätemodell sind auf dem Schild (34) angegeben.

Das Gerätebaujahr ist in der Konformitätserklärung enthalten und entspricht ferner den ersten beiden Ziffern der Seriennummer des Geräts.

These Informationen sind fur die Bestellung von Ersatzteilen erforderlich.itte notieren Sie hier die Geratedaten.

GERÄTEMODELL

GERATESERIENNUMMER

ANDERE REFERENZANLEITUNGEN

• Anleitung des elektronischen Ladegerats, welches, falls mitgeliefert, als Bestandteil dieser Anleitung betrachtet werden muss.
  Außerdem sind folgende Anleitungen verfügbar:
  Service-Anleitung (beim Nilfisk-Alto-Kundendienst einsehbar)
  Ersatzteilkatalog (im Lieferumfang enthalten)

ERSATZTEILE UND WARTUNG

Wenden Sie sich bei Fragen oder Problemen hinsichtlich Benutzung, Wartung und Reparatur an Fachpersonal bzw. direkt an einen Nilfisk-Alto-Kundendienst. Immer originale Ersatzteile und Zubehörsteile benutzen. Wenden Sie sich für technische Betreuung und die Bestellung von Ersatzteilen und Zubehör an Nilfisk Alto.itte stets Modell und Seriennummer angegeben.

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN

Nilfisk Alto entwickelt seine Produkte ständig weiter und behält sich das Recht vor, alle als erforderlich erachteten Änderungen und Verbesserungen vorzunehmen. Nilfisk Alto ist nicht verpflichtet, diese Änderungen an bereits verkaufen Geräten vorzunehmen. Jegliche Änderung und/oder jegliches Hinzufugen von Zubehörteilen muss von Nilfisk Alto ausrücklich genehmigt und damit nur von Nilfisk Alto vorgenommen werden.

FUNKTIONSEIGENSCHAFTEN

These Schrubbautomaten wurden fur die Reinigung (Waschen und Trocknen) von glatten und festen Fußboden im privaten und industriellen Bereich und die Bedienung durch Fachpersonal entwickelt und nach erfolgter Sicherheitsprüfung gebaut. Schrubbautomaten sind nicht fur die Reinigung von Teppichen oder Teppichboden geeignet.

HINWEIS

Alle in dieser Betriebsanleitung angegebenen Positions- und Richtungsangaben, wie vorwärts, rückwärts, vorn, hinten, rechts und links, beziehen sich auf die Bedienperson in Fahrposition mit den Händen am Schubbügel (2).

AUSPACKEN/LIEFERUNG

Beim Auspacken des Geräts sind die auf der Verpackung angegebenen Anweisungen gewissenhalt zu befolgen. Bei Geräteslieferung sorgfältig prüfen, ob Verpackung und Gerät beim Transport beschädigt wurden. Liegen öffentliches Beschädigungen vor, Verpackung aufbewahren, damit sie der Spediteur, der die Lieferung durchgeführt hat, in Augenschein führen kann. Für Schadenersatzleistungen unverzüglich mit der Transportfirma in Verbindung setzen. Überprüfen, ob der Lieferumfang des Geräts nachstehender Ende entspricht:

1. Technische Unterlagen:

2. Betriebsanleitung des Schrubbautomaten

3. Handbuch des elektronischen Ladegerats (sofern im Lieferumfang enthalten)

4. Ersatzteilliste des Schrubbautomaten

5. 1 Stecker für das Ladegerät (für Geräte ohne eingebautes Ladegerät)

6. 2 Flachsicherungen

SICHERHEIT

Folgende Symbole weisen auf potentielle Gefahrenhin. Lesen Sie diese Informationen stets aufmerksam und ergreifen Sie die zum Schutz von Personen und Gegenständen erforderlichen Vorsichtsmaßnahmen.

Zur Unfallverhütung ist die Mitarbeit der Bedienperson unabdingbar. Unfallverhütungsmaßnahmen können nicht greifen, wenn die Bedienperson nicht bereit ist, ihren Beitrag voll zu leisten. Die meisten Unfälle, die im Betrieb, am Arbeitsplatz oder beim Transport geschehen können, sind auf das Nichteinhalten von Grundvorsichtsmaßnahmen zurückzuführen. Aufmerksame und umsichtigte Bedienpersonen sind daher der Beste Schutz vor Unfällen und für die Wirksamkeit jeglicher Unfallverhütungsmaßnahmen unverzichtbar.

BENUTZTE SYMBOLE

GEFAHR!

Bezeichneteine, auch potenziell todiche, Gefahr fur die Bedienperson.

ACHTUNG!

Deutet eine hohe Unfallgefahr für Personen oder Schäden an Gegenständen an.

HINWEIS!

Bezeichnet einen Hinweis oder eine Anmerkung in Bezug auf wichtige oder nützliche Funktionen. Widmen Sie Absätzen, die durch these Symbol gekennzeichnet sind, die höchste Aufmerksamkeit.

ANMERKUNG

Bezeichnet einen Anmerkung zu wichtigen oder nützlichen Funktionen.

NACHSCHLAGEN

Weist darauf auf hin, dass vor der Durchführung jeglicher Arbeiten die Betriebsanleitung zu konsultieren ist.

ALLGEMEINE HINWEISE

In this Abschnitt sind Warnhinweise in Bezug auf die potentielle Gefahr von Geräte- und Personenschäden angeführrt.

GEFAHR!

• Vor jeglichen Reinigungs- und Wartungsarbeiten, dem Austausch von Bauteilen oder einem
  Betriebsartenwechsel Batterie trennen und Schlüssel des Hauptschalters (bzw. Zündschlüssel) abziehen.
• Dieses Gerätarf nur von angemessen geschulten Personen verwendet werden. Die Gerätebedienung durch Kinder und Behinderte ist verboten.
• Batterien von Funken, Flammen und glühenden Gegenständen fernhalten. Wahrend der normalen Benutzung können explosive Gase austreten.
• Bei Arbeitsen in der Höhe von elektrischen Bauteilen sind sümttliche Schmuckstücke abzulegen.
• Nicht ohne geeignete stabile Sicherheitsstützen unter dem angehobenen Gerät arbeiten.
• Gerät nicht in Räumen einsetzen, in denen sich schädliche, gefährliche, brennbare und/oder explosive Pulver, Flüssigkeiten oder Dämpfe befinden: Dieses Gerät ist nicht zum Aufnehmen gefährlicher Stäube geeignet.
• Beim Laden der Batterien entsteht hochexplosives Wasserstoffgas. Wahrend des gesamten Batterieladenzyklus die Tankeinheit geöffnet setzen. Batterien nur in gut belufteten Bereichen und in großem Abstand zu offenen Flammen laden.

ACHTUNG!

Vor jeglichen Wartungs-/Reparaturarbeiten alle entsprechenden Anweisungen aufmerksam lessen.
- Vor der Benutzung des Ladegerats prufen, ob Frequenz und Spannung auf dem Gerätotypschild der Netzspannung entsprechen.
- Das Kabel des Ladegerats nicht zum Ziehen oder Fortbewegen des Geräts und nicht als „Griff“ verwenden. Das Kabel des Ladegerats nicht in Türen einklommen und nicht über scharfe Kanten oder raue Oberflächenziehen. Mit dem Gerät nicht über das Ladegerätkabel fahren.
Ladegeratkabel von bereits Oberflächen fernhalten.
Gerät nicht verwenden, wenn das Ladegerätkabel oder der Stecker beschädigt sind. Funktioniert das Gerät nicht einwandfrei, ist es beschädigt, ins Wasser gefallen oder wurde es im Freien abgestellt, Gerät zum Kundendienst bringen.
Zur Verringerung der Brand-, Stromschlag- bzw. Verletzungsgefahr das unbeaufsichtigte Gerät nicht an Sstromnetz angeschlossen halten. Vor Wartungsbearbeitungen, das Ladegerätkabel vom Stromnetz trennen.
- Wahrend des Batterieladevorgangs nicht rauchen.
- Das Gerät nicht als Spielzeug verwenden. Wir das Gerät in der Nähe von Kindern verwendet, ist besondere Aufmerksamkeit erforderlich.
- Das Gerät nur für die in dieser Anleitung angegebenen Zwecke einsetzen. Nur von Nilfisk Alto empfohlene Zubehörteile verwenden.
Angemessene Vorsichtsmaßnahmen ergreifen, damit sich Haare, Schmuckstücke oder weite Kleidungsstücke nicht in beweglichen Geräteilen verfangen können.
Um zu vermeiden, dass das Gerät von Unbefugten verwendet wird, Zündschlüssel, falls vorhanden, abziehen.
- Das unbeaufsichtigte Gerät gegen unbeabsichtigtes Wegrollen sichern.

ACHTUNG!

Das Gerat nicht auf Oberflächen mit einem stärkeren als dem auf dem Gerät angegebenen Gefälde einsetzen.
- Das Gerät nicht in stark staubiger Umgebung verwenden.
- Be der Geräteverwendung darauf auf achten, dass weder Personen- noch Sachschäden entstehen.
- Nicht gegen Regale oder Gerüste stößen, vor allem wenn Gegenstände herunterfallen können.
- Keine Flüssigkeitsbehälter auf dem Gerät abstellen. Getränkhalter benutzen.
- Das Gerät nur bei Temperaturen zwischen 0 °C und +40 °C verwenden.
Die Lagertemperatur des Geräts muss zwischen 0 °C und +40 °C liegen.
Die Luftfeuchtigkeit muss zwischen 30% und 95% betragen.
- Das Gerät sowohl während des Betriebs als auch bei Stillstand stets vor Sonne, Regen und anderen Witterungen schützen. Das Gerät in trockenen geschützten Räumen abstellen: Dieses Gerät ist nur für den Trockenbetrieb geeignet undarf nicht unter feuchten Bedingungen in Außenbereichen eingesetzt oder abgestellt werden.
Vor der Verwendung des Geräts sãmtliche Klappen und/oder Deckel schlieben.
- Be der Verwendung von Bodenreinigungsmitteln Anweisungen und Hinweise auf der jeweiligen Verpackung beachten.
Vor dem Umgang mit Bodenreinigungsmitteln geeignete Schutzhandschuhe anziehen.
Das Gerät nicht als Transportmittel verwenden.
Zur Vermeidung von Schaden am Fußboden Bürsten bei stehendem Gerät nicht in Betrieb setzen.
- Im Brandfall möglichst einen Pulverlöscher und keinen Wasserlöscher verwenden.
Die Schutzvorrichtungen des Geräts keinesfalls beschädigen. Alle Anweisungen zur ordentlichen Wartung sind gewissenhaft zu befolgen.
- Keine Gegenstände durch Öffnungen in das Gerät fallen halten. Sind Öffnungen verstopft, Gerät nicht verwenden. Geräteöffnungen frei von Staub, Fasern, Haaren und anderen Fremdkörpersn halten, die den Luftstrom verringern können.
Die am Gerät angebrachten Hinweissschilder nicht entfernen oder verändern.
- Dieses Gerät ist nicht für den Einsatz auf öffentlichen Straßen und Wegen zugelassen.
- Das Gerät bei Temperatren unter dem Gefrierpunkt nur mit Vorsicht transportieren. Das im Schmutzwassertank oder in den Leitungen vorhandene Wasser können gefrieren und das Gerät schwer beschädigten.
- Nur im Lieferumfang enthaltene oder in der Betriebsanleitung angeführte Bürsten und Pads verwenden. Die Verwendung von anderen Bürsten oder Pads kann die Sicherheit beeinträchtigen.
- Bei Funktionstörungen sicherstellen, dass diese nicht auf mangelnde Gerätewartung zusückzuführen sind. Gegebenenfalls Fachpersonal bzw. autorisierten Kundendienst benachrichtigen.
- Müssen Bauteile ausgewechselt werden, stets ORIGINALERSATZTEILE beim Kundendienst oder einem autorisierten Vertragshandler anfordern.
- Zur Gewährleistung von Gerätesicherheit und -leistung die im entsprechenden Kapitel dieser Betriebsanleitung vorgesehene planmäßige Wartung von Fachpersonal oder einem autorisierten Kundendienst durchführten halten.
- Das Gerät nicht mit direktem oder unter Druck stehend Wasserstrahl oder mit atzenden Reinigungsmitteln saubern.
- Das Gerät enthalt giffige und schädliche Stoffe (Batterien etc.), für die eine Entsorgung durch entsprechende Stellen (siehe Kapitel „Verschrottung“) gesetzlich vorgeschreiben ist. Fahrzeug am Ende seiner Lebensdauer vorschrifsmäßig entsorgen!

GERÄTEBESCHREIBUNG

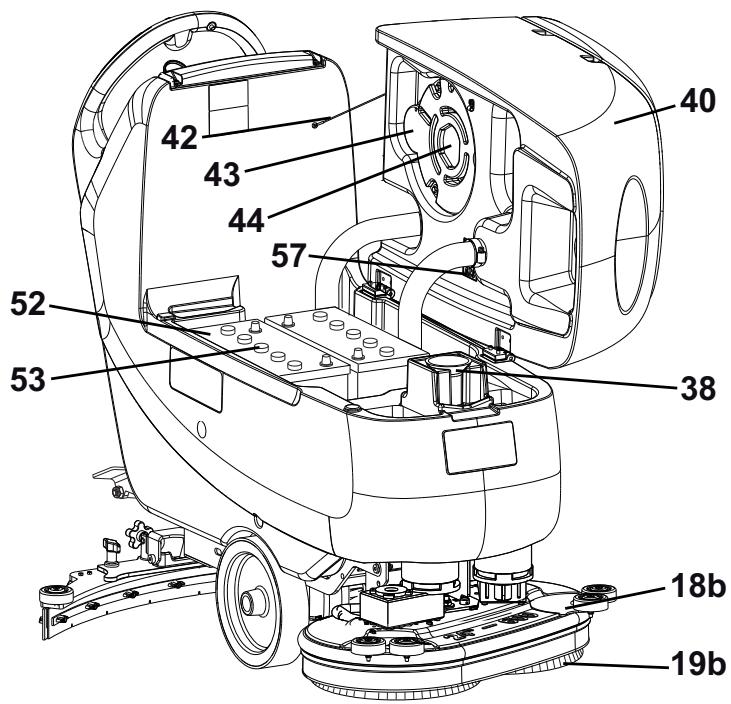

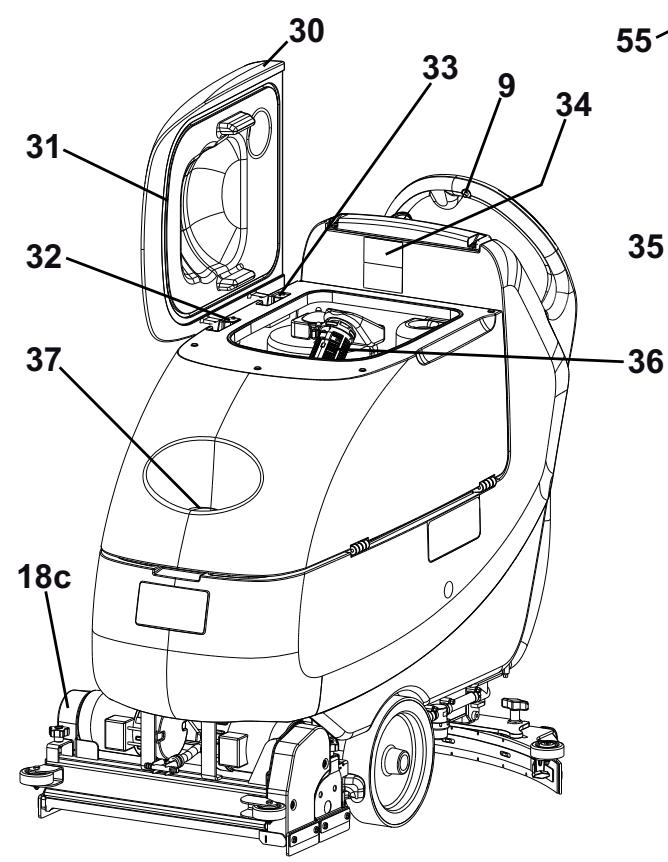

GERÄTEAUFBAU

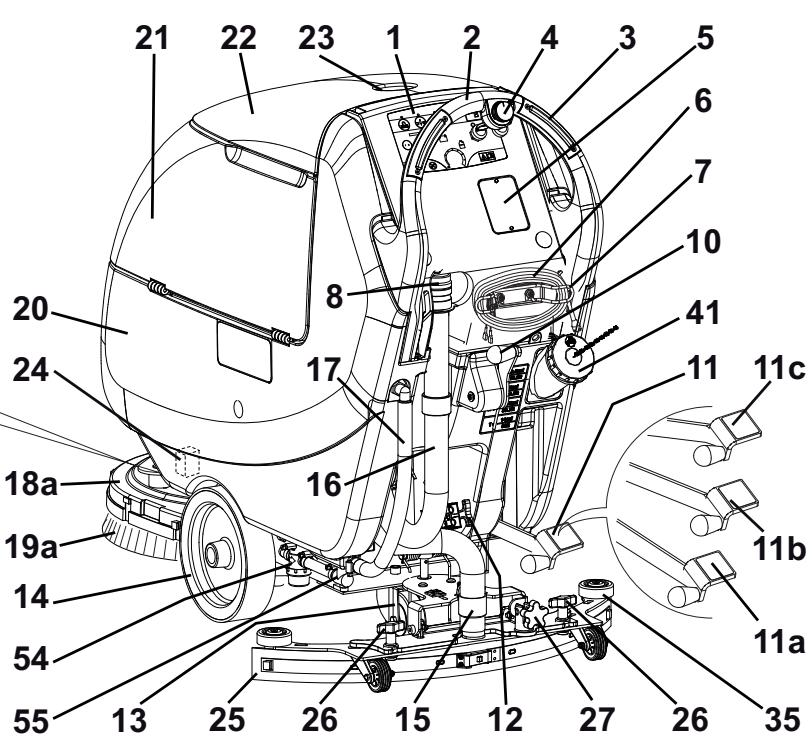

1. Schalttafel
2. Schubbügel
3. Betätigungssschalter Bürsten/Vorwärtsgang (). Betätigungssschalter Bürsten (**)
4. Geschwindigkeitsregler (*)
5. Ladegeratsichtfenster (zum Auslesen der Daten) (optional)
6. Ladegeratkabel (optional)
7. Kabelhalter Ladegerät (optional)
8. Stöpsel Ablassrohr Schmutzwasser
9. Rückwärtsgangschafter
10. Hebel Sauglippe anheben/absenken
11. Pedal Kopf anheben/absenken
    11a. Pedal in Stellung Kopf angehoben
    11b. Pedal in Stellung Kopf abgesenkt
    11c. Aktivierung Extra-Anpressdruck (optional)
12. Batteriestecker (rot). Dieser Stecker dient auch als NOT-AUS-KNOPF für das sofortige Abschalten aller Funktionen.
13. Lenkbares Rad hinten
14. Vorderräder auf feststehender Achse. Antriebsräder (*)
15. Ansaugrohr Sauglippe
16. Schmutzwasserablassrohr
17. Standrohr und Ablassrohr der Reinigungslösung/sauberes Wasser mit Standkerben.

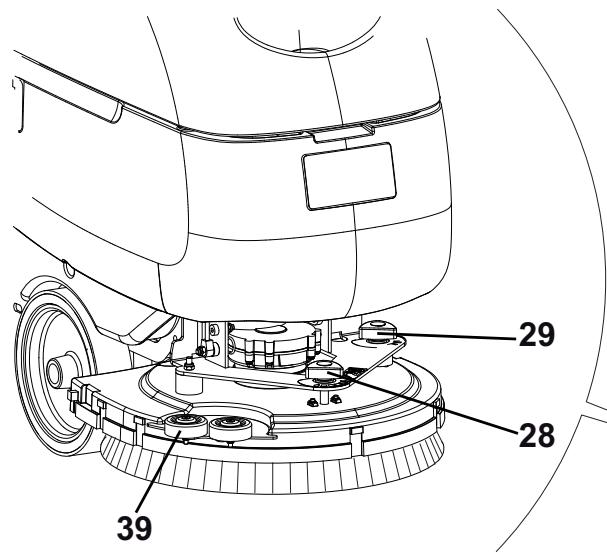

    18a. Bürstenkopf mit einer Bürste/Padhalter
    18b. Bürstenkopf mit zwei Bürsten/Padhalten
    18c. Bürstenkopf mit zwei Zylinderbürsten
    19a. Bürsten/Padhalter
    19b. Zylinderbürsten
18. Reinigungslösungs-/Frischwassertank
19. Schmutzwassertank
20. Schmutzwassertankdeckel
21. Handschuhfach
22. Elektroventil
23. Sauglippe

24. Sterngriffe Sauglippenbefestigung

25. Sterngriff Sauglippeneinstellung

26. Sterngriff geradliniger Gerätevorschub
27. Sterngriff Gerätevorschubgeschwindigkeit (^***)
28. Schmutzwassertankdeckel
29. Dichtung Tankdeckel
30. Bewegliche Sperrplatte Deckel
31. Feste Sperrplatte Deckel (nicht entfernen!)
32. Schild Seriennummer/technische Daten/Konformitätszeichen
33. Pufferrader Sauglippe
34. Ansauggitter mit automatischem Schwimmerverschluss
35. Vorderer Auffullstutzen der Reinigungslösung/sauberes Wasser
36. Siebfilter
37. Pufferräder Bürstenhalter
38. Schmutzwassertank (geöffnet)
39. Hinterer Auffullstutzen der Reinigungslösung/sauberes Wasser
40. Blockierungskabel Tank gehoben
41. Motordeckel Ansauganlage
42. Schalldampfender Filter Motor Ansauganlage

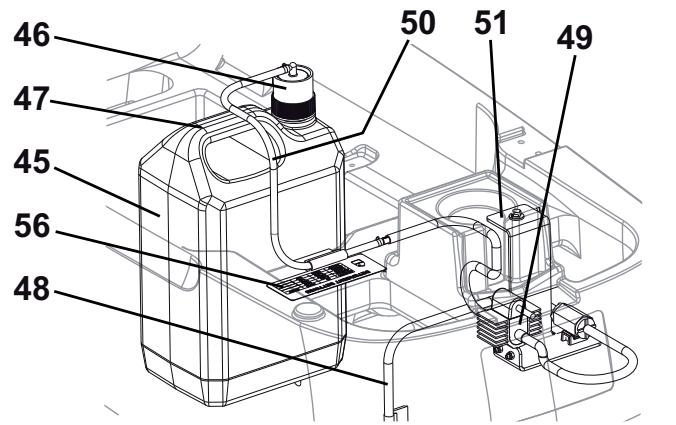

43. Reinigungsmitteltank (^**)
44. Deckel Reinigungsmitteltank (^**)
45. Griff Reinigungsmitteltank (^**)
46. Zufuhrrohr Reinigungsmittel zu den Bürsten (^**)
47. Reinigungsmittelpumpe (^**)
48. Anschlussrohr Tank - Reinigungsmittelpumpe (^**)
49. Halter Reinigungsmittelpumpe (^**)
50. Batterien
51. Batterieverschlüsse
52. Filter Reinigungslösung/Frischwasser
53. Reinigungslösungs-/Frischwasserventil
54. Bezugstabelle Dosierung Reinigungsmittels (^**)
55. Anschlussplan Batterien
    () Nur für SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL
    (^) Nur für Geräte mit Chemical Mixing System (optional)
    (^*) Nur fur SCRUBTEC 653B

P100115

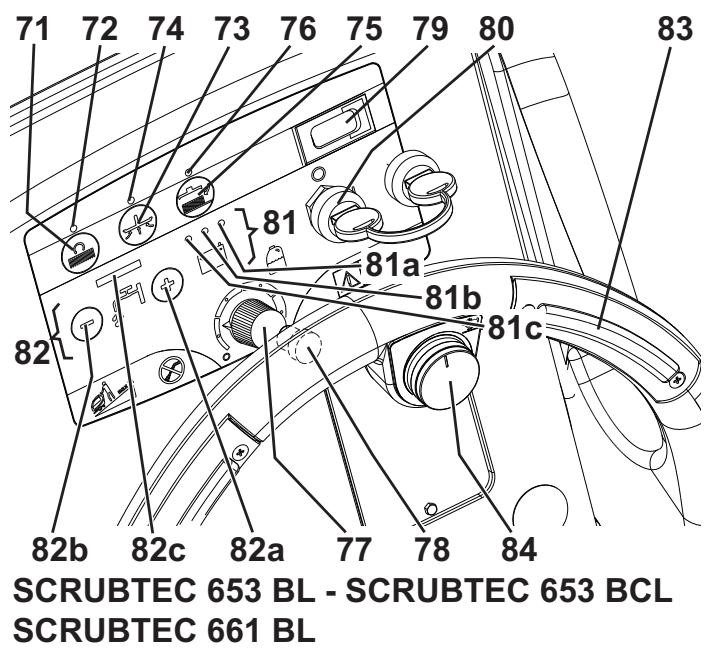

SCHALTTFEL

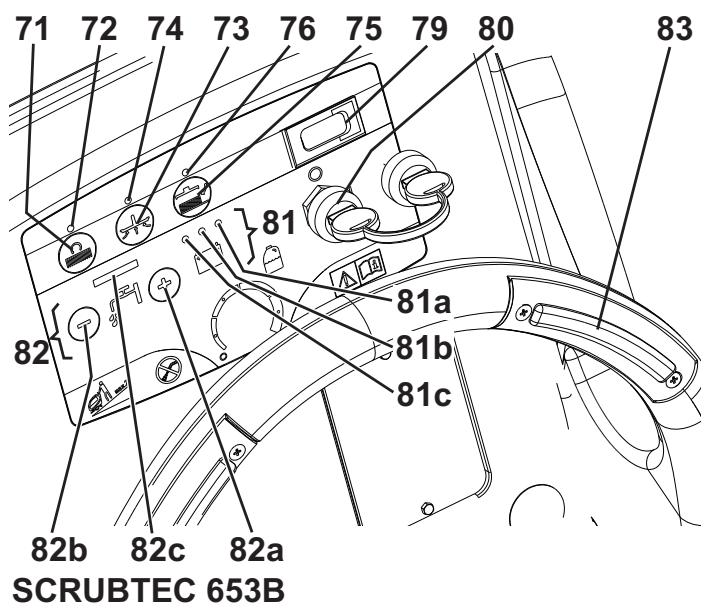

1. Schalter für die Aktivierung der Bürsten/Padhalter
2. Kontrollleuchte Schalter für die Aktivierung der Bürsten/ Padhalter
3. Schalter Ansauganlage
4. Kontrolleuche Schalter Ansaganlage
5. Schalter für die Freigabe Bürsten/Padhalter
6. Kontrolleuchte Schalter für die Freigabe Bürsten/Padhalter

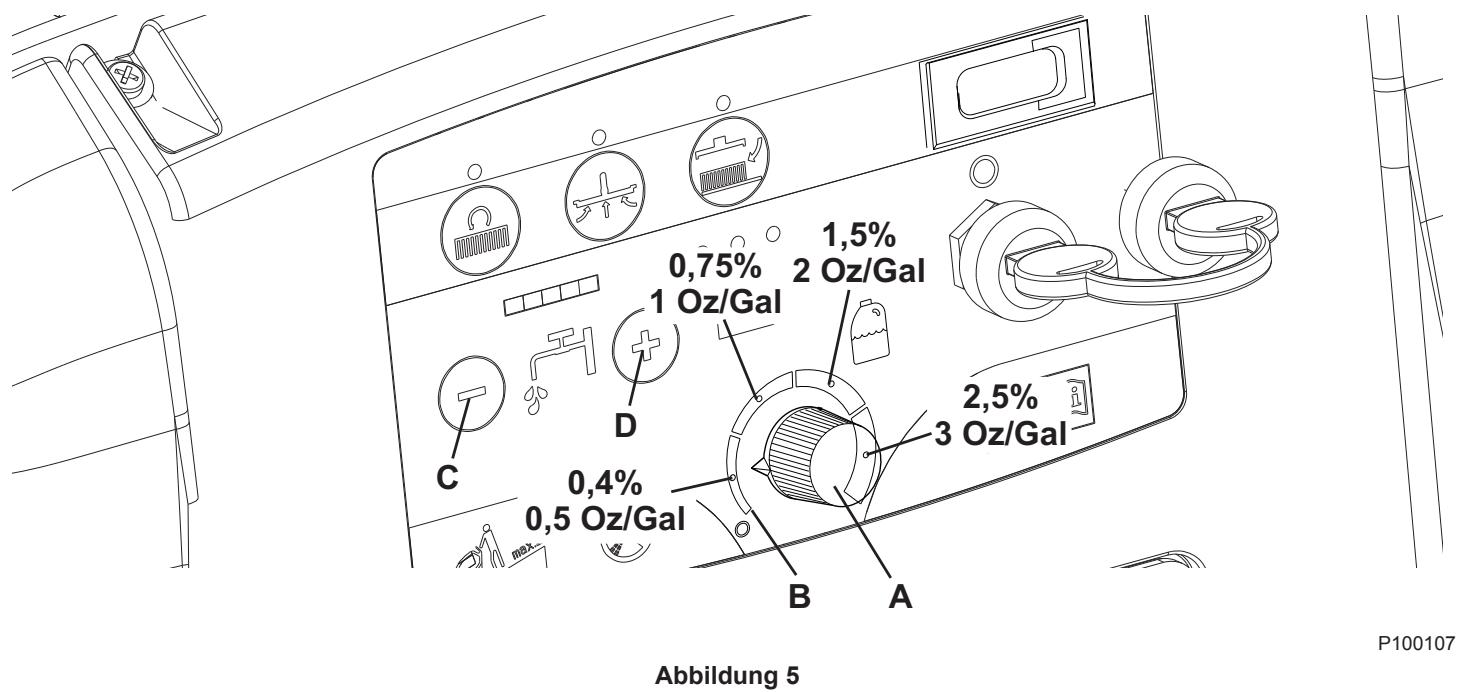

7. Drehregler Reinigungsmitteanteil im Waschwasser dosieren (^**)
8. Rückwärtsgangschafter (*)
9. Stundenzahler (optional)
10. Zündschlüssel (0 - 1)
11. Anzeige Batterieladezustand
    81a. Kontrollleuchte Batterien geladen (grün)
    81b. Kontrolleuche Batterien halb geladen (gelb)

81c. Kontrolleuche Batterien leer (rot)
82. Einstellschalter Waschwassermenge
82a. Schalter Waschwassermenge erhöhen
82b. Schalter Waschwassermenge verringen
82c. Balkenanzeige Waschwasserfluss
83. Betätigungsschalter Bürsten/Vorwärtsgang (). Betätigungsschalter Bürsten ()
84. Geschwindigkeitsregler ()
() Nur für SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL
(^) Nur für Geräte mit Chemical Mixing System (optional)
(^**) Nur fur SCRUBTEC 653B

P100116
P100117

LADEGERÄTSICHTFENSTER (optional)

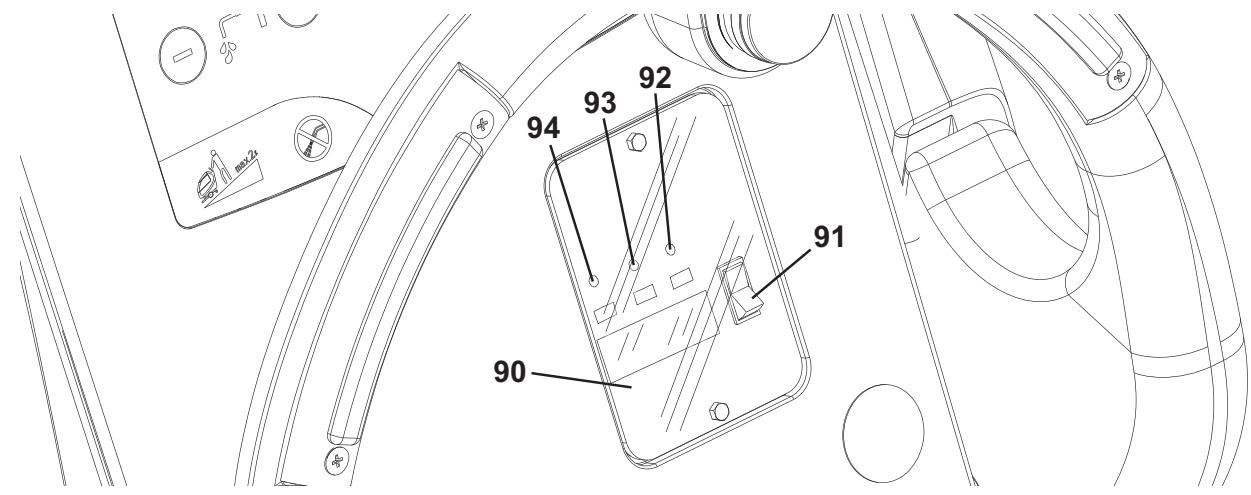

1. Elektronisches Ladegerät
2. Wahlschalter Blei (WET) oder Gelbatterien (GEL)
3. Grüne Kontrollleuche (leuchtet: Ladegerät eingeschaltet und Batterien geladen)
4. Gelbe Kontrollleuche (leuchtet: Ladegerät eingeschaltet und Batterien halb geladen)
5. Rote Kontrollleuchte (leuchtet: Ladegerät eingeschaltet und Batterien in Ladephase)

P100104

ZUBEHÖR/SONDERAUSSTATTUNG

Neben den mit der Grundausführung geleiferten Bauteilen sind je nach spezifischer Geräteverwendung folgende Zubehörteile/ Sonderausstattungen lieferbar:

1. Batterien GEL
2. Elektronisches Ladegerät
3. Bürsten und Zylinderbürsten aus verschiedenen Werkstoffen als die Standardbürsten
4. Pads aus anderen Materialen hinsichtlich der Standardausrüstung
5. Gummis der Sauglippe aus Polyurethan
6. Chemical Mixing System
7. Vorder- und Hinterräder aus verschiedene Werkstoffen
8. Betriebsstundenzahler

Bitte setzen Sie sich für weitere Informationen zu den obengennten Zubehörteilen/Sonderausstattungen mit einem Handler ihrer Wahl in Verbindung.

TECHNISCHE DATEN

Gemeinsame technische Daten

Model	SCRUBTEC 653B(1 Bürste/Padhalter,ohne Antriebsanlage)	SCRUBTEC 653BL(1 Bürste/Padhalter,mit Antriebsanlage)	SCRUBTEC 651BCL(2 Zylinderbürsten,mit Antriebsanlage)	SCRUBTEC 661BL(2 Bürsten/Padhalter,mit Antriebsanlage)
Gerätehöhe	1.088 mm
Kapazität Reinigungslösungs-/Frischwassertank	55 Liter
Kapazität Schmutzwassertank	55 Liter
Durchmesser Vorderräder auf feststehender Achse	250 mm
Spezifischer Bodendruck Vorder-und Hinterräder	0,8 N/mm22,8 N/mm2	0,8 N/mm26,1 N/mm2
Durchmesser hinteres Lenkrad	100 mm
Motorleistung Ansauganlage	330 W
Motorleistung Antriebsanlage	—	200 W
Fahrgeschwindigkeit (veränderlich)	—	0 bis 5,6 km/h
Maximale Steigfähigkeit	2%
Schalldruckpegel am Ohr der Bedienperson (ISO 11201, ISO 4871) (LpA)	65,8 dB(A) ± 3 dB(A)
Vom Gerät emittierter Schalleistungspegel (ISO 3744, ISO 4871) (LwA)	84 dB(A)
Schwingungspegel am Arm der Bedienperson (ISO 5349-1)	< 2,5 m/s2
Standardbatterien	(2 x 12 V) 95 - 165 Ah / 20 h
Abmessungen Batterienraum(BreitexLängexHöhe)	350 x 350 x 300 mm
Saugdruck Ansauganlagekreis	1.055 mm H2O

Technische Eigenschaften mit Bürsten-/Padhalterkopf

Model	SCRUBTEC 653B(1 Bürste/Padhalter,ohne Antriebsanlage)	SCRUBTEC 653BL(1 Bürste/Padhalter,mit Antriebsanlage)	SCRUBTEC 661BL(2 Bürsten/Padhalter,mit Antriebsanlage)
Arbeitsbreite	530 mm	530 mm	610 mm
Breite der Sauglippe	760 mm		810 mm
Gerätlänge (maximal)	1.323 mm		1.311 mm
Gerätebreite ohne Sauglippe	541 mm		646 mm
Durchmesser Bürste	530 mm		305 mm
Gewicht ohne Batterien und mit leeren Tanks	87 kg	95 kg
Max. Gewicht mit Batterien und gefülltem Tank	234 kg	241 kg
Leistung Bürstenmotor	480 W		350 W
Drehgeschwindigkeit der Bürsten	153 U/min		230 U/min
Anpressdruck Tellerbürsten/Padhalter bei ausgeschaltetem Extra-Anpressdruck	20 kg
Anpressdruck Tellerbürsten/Padhalter bei eingeschaltetem Extra-Anpressdruck	Optional	40 kg

Technische Daten mit Zylinderbürstensteinkopf

Model	SCRUBTEC 651BCL (2 Zylinderbürsten, mit Antriebsanlage)
Arbeitsbreite	510 mm
Breite der Sauglippe	760 mm
Gerätlänge (maximal)	1.253 mm
Gerätebreite ohne Sauglippe	575,5 mm
Maße Zylinderbürste (Durchmesser x Länge)	110 x 485 mm
Gewicht ohne Batterien und mit leeren Tanks	105 kg
Max. Gewicht mit Batterien und gefülltem Tank	251 kg
Leistung Bürstenmotor	400 W
Drehgeschwindigkeit Zylinderbürsten	570 U/min
Zylinderbürstendruck	26,5 kg

SCHALTPLAN (SCRUBTEC 653B)
Legende

BAT	24-V-Batterie
C1	Batteriestecker
C2	Stecker Ladegerät
CH	Ladegerät (optional)
CS	Stecker Kopf
EB1	Elektronikkarte Funktionen
ES1	Fernschalter Bürstenmotoren
ES2	Relais Ansauganlage
EV1	Elektroventil Wasser
F1	Sicherung Kopf
F2	Sicherung Ansauganlage
F4	Sicherung Signalkreise
F5	Sicherung Freigabe Bürsten
F6	Sicherung Pumpen
HM	Stundenzähler (optional)
K1	Zündschlüssel
M1	Bürsten-/Padhaltermotor
M2	Ansauganlagenmotor
M5	Reinigungsmittelpumpe (optional)
RV3	Potentiometer % Reinigungsmittel (optional)
SW1	Schalter Bürsten-/Antriebsfreigabe

Farbcodes

BK	Schwarz
BU	Hellblau
BN	Braun
GN	Grün
GY	Grau
OG	Orange
PK	Rosa
RD	Rot
VT	Violett
WH	Weiß
YE	Gelb

P100127

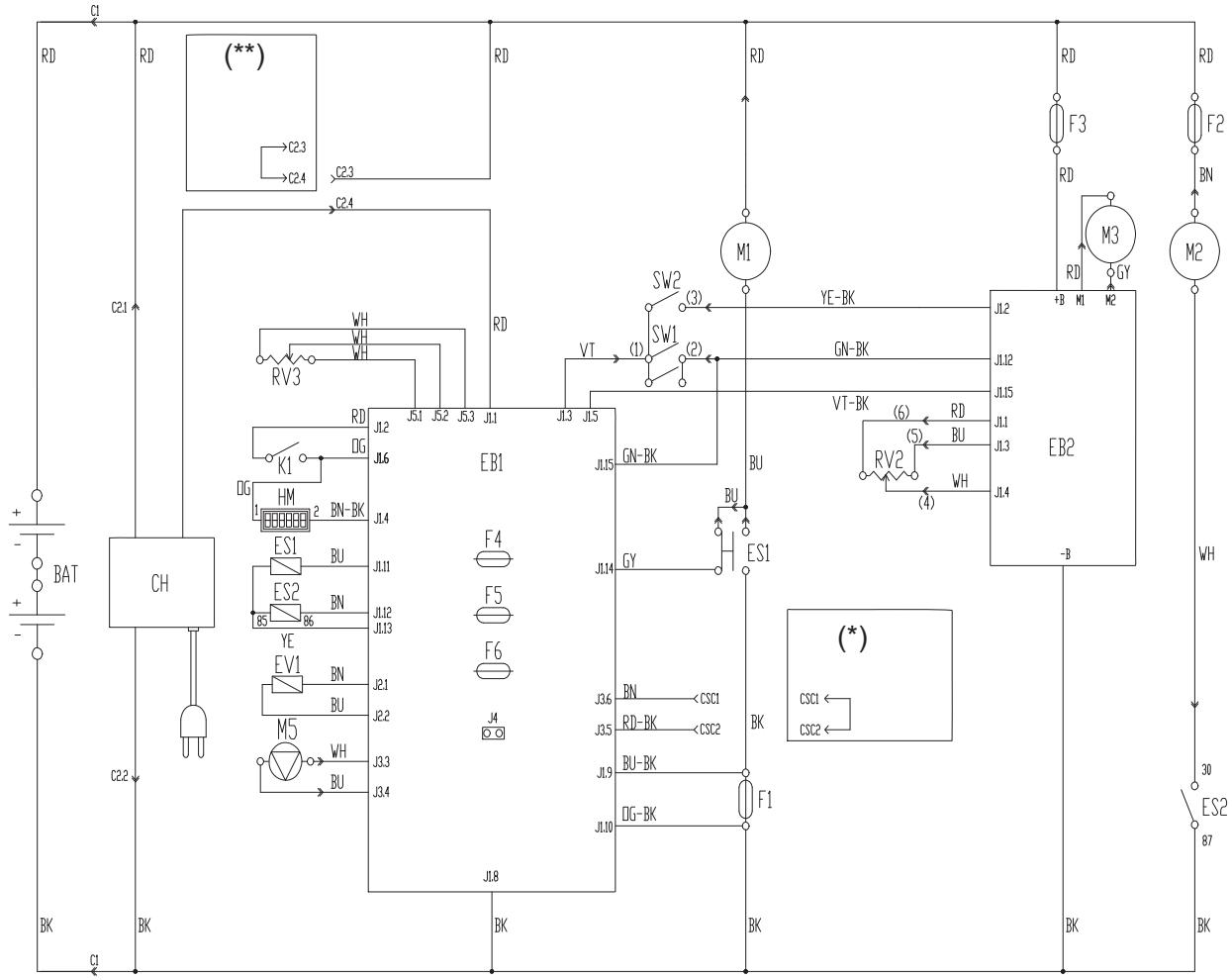

SCHALTPLAN (SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL)

Legende

BAT	24-V-Batterie
C1	Batteriestecker
C2	Stecker Ladegerät
CH	Ladegerät (optional)
CSC	Nebenstecker Zylinderbürstenkopf
EB1	Elektronikkarte Funktionen
EB2	Elektronikkarte Antriebsanlage
ES1	Fernschalter Bürstenmotoren
ES2	Relais Ansauganlage
EV1	Elektroventil Reinigungsmittel (optional)
F1	Sicherung Kopf
F2	Sicherung Ansauganlage
F3	Sicherung Antriebsanlage
F4	Sicherung Signalkreise
F5	Sicherung Freigabe Bürsten/Padhalter
F6	Sicherung Pumpen
HM	Stundenzahler (optional)
K1	Zündschlüssel
M1	Bürsten-/Padhaltermotor
M2	Ansauganlagenmotor
M3	Motor Antriebsanlage
M5	Reinigungsmittelpumpe (optional)
RV2	Potentiometer maximale Geschwindigkeit
RV3	Potentiometer % Reinigungsmittel (optional)
SW1	Schalter Bürsten-/Antriebsfreigabe
SW2	Rückwärtsgangschanter

Farbcodes

BK	Schwarz
BU	Hellblau
BN	Braun
GN	Grün
GY	Grau
OG	Orange
PK	Rosa
RD	Rot
VT	Violett
WH	Weiß
YE	Gelb

() Nur für Geräte mit Zylinderbürstenkopf
(^*) Nur für Geräte ohne integriertes Ladegerät

P100128

BETRIEB

ACHTUNG!

An einigen Stellen des Geräts sind folgende Aufkleber angebracht:

• GEFAHR
• ACHTUNG
  HINWEIS
• NACHSCHLAGEN

Während des Lesens dieser Anleitung hat sich die Bedienperson die Bedeutung der auf den Aufklebern abgebildeten Symbole einzuprägen.

Die Aufkleber keinesfalls abdecken und bei Beschädigung sofort ersetzen.

BATTERIEN EINES NEUEN GERÄTS ÜBERPRÜFEN/VORBEREITEN

ACHTUNG!

Werden die Batterien nicht korrekt eingebaut und angeschlossen, können die elektrischen Gerätebauteile schwer beschädigt werden. Die Batterien)dürfen nur von Fachpersonal eingebaut werden. Platine und Ladegerät (optional) gemäß dem eingebauten Batterietyp (WET o GEL) einstellen.

Vor dem Einbau Batterien auf Schäden prüfen.

Den Batteriestecker und den Netzstecker des Ladegerats trennen.

Batterien äußert vorsichtig bewegen.

Die mit dem Gerät gelieferten Schutzkappen der Batterieklemmen anbringen.

Für das Gerät sind zwei 12-V-Batterien erforderlich, die gemäß Anschlussplan (57) anzuschreiben sind.

Das Gerät kann mit einer der folgenden Ausstattungen gefelfert werden:

A) In das Gerät eingebaute und betriebsbereite Batterien (WET oder GEL)

1. Überprüfen, ob der Batteriestecker (12) an das Gerät angeschlossen ist.
2. Den Zündschlüssel (80) einstecken undihn auf "I" stellen.

Beim Aufleuchten der grünen Kontrollleuche (81a), sind die Batterien gebrauchs fertig.

Leuchtet die gelbe (81b) oder die rote Kontrollleuchte (81c) auf, müssen die Batterien geladen werden (siehe Kapitel „Wartung").

B) In das Gerät eingebaute, aber „trockene“ Batterien (WET), d.h. Batterien ohne Elektrolyt

1. Deckel (22) öffnen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebenenfalls mit dem Ablassrohr (16) entleeren.
2. Den Tank (40) vorsichtig haben.
3. Verschlussstopfen (53) der Batterien (52) abnehmen.

ACHTUNG!

Schwefelsäure ist stark ätzend. Mit größter Vorsicht vorgehen! Bei Kontakt mit der Haut oder den Augen mit reichlich Wasser spulen und einen Arzt konsultieren.

Die Batterien dürfen in einem gut belufteten Raum gefüllt. Schutzhandschuhe verwenden.

1. Die Batteriezellen gemäß den Anweisungen im Batteriehandbuch mit Schwefelsäure für Batterien (Dichtigkeit von 1,27 bis 1,29 kg bei 25^ ) befüllen. Die korrekte einzufügende Sauerlösungsmenge ist in der Anleitung der Batterien angegeben.
2. Um die zu reinigenden Böden nicht zu beschädigen, nach dem Laden der Batterien mit einem Tuch das Wasser und die Säure auf der Oberseite der Batterien abtrocknen.
3. Die Batterien während einigen Minuten ruhen lessen und dann die Zellen mit der Schwefelsäurelösung gemäß den Anweisungen angedeutet in der Anleitung der Batterien aufflullen.
4. Batterien laden (siehe Kapitel „Wartung").

C) Ohne Batterien

1. Geeignete Batterien kaufen (siehe Abschnitt „Technische Daten").
2. Zur Auswahr und Montage der Batterien setzen Sie sich mit Fachhändler in Verbindung.
3. Gerät und Ladegerät (sofern im Lieferumfang enthalten) gemäß dem eingebauten Batterietyp (WET oder GEL), wie im nachstehenden Abschnitt erlautert, einstellen.

INSTALLATION DER BATTERIEN UND EINSTELLUNG DES BATTERIETYPES (WET O GEL)

Geräte- und Ladegerätplatine (sofern im Lieferumfang enthalten) gemäß dem eingebauten Batterietyp (WET oder GEL) wie folgt einstehen:

Geräteinstellung

1. Zündschlüssel (80) in Stellung I drehen und während der ersten Betriebssekunden des Geräts Folgendes überprüfen:

Leuchtet die grüne Kontrollleuchte (81a) auf, ist das Gerät auf GEL eingestellt.
Leuchtet die rote Kontrollleuche (81c) auf, ist das Gerät auf WET eingestellt.

1. Wenn die Einstellung geändert werden muss, wie folgt vorgehen.
2. Zündschlüssel (80) in Stellung 0 drehen und Gerät ausschalten.
3. Die Schalter (71) und (73) gleichzeitig drücken und gedrückt halten und den Zündschlüssel (80) auf "I" stellen.
4. Schalter (71) und (73) frühestens 8 Sekunden nach Gerätestart loslassen.
5. Innerhalb 3 Sekunden, noch mals kurz den Schalter (73) drücken und prufen das Blinken des betreffenden LEDs mit der gewünschten Einstellung (wie in Punkt 1 angegeben).

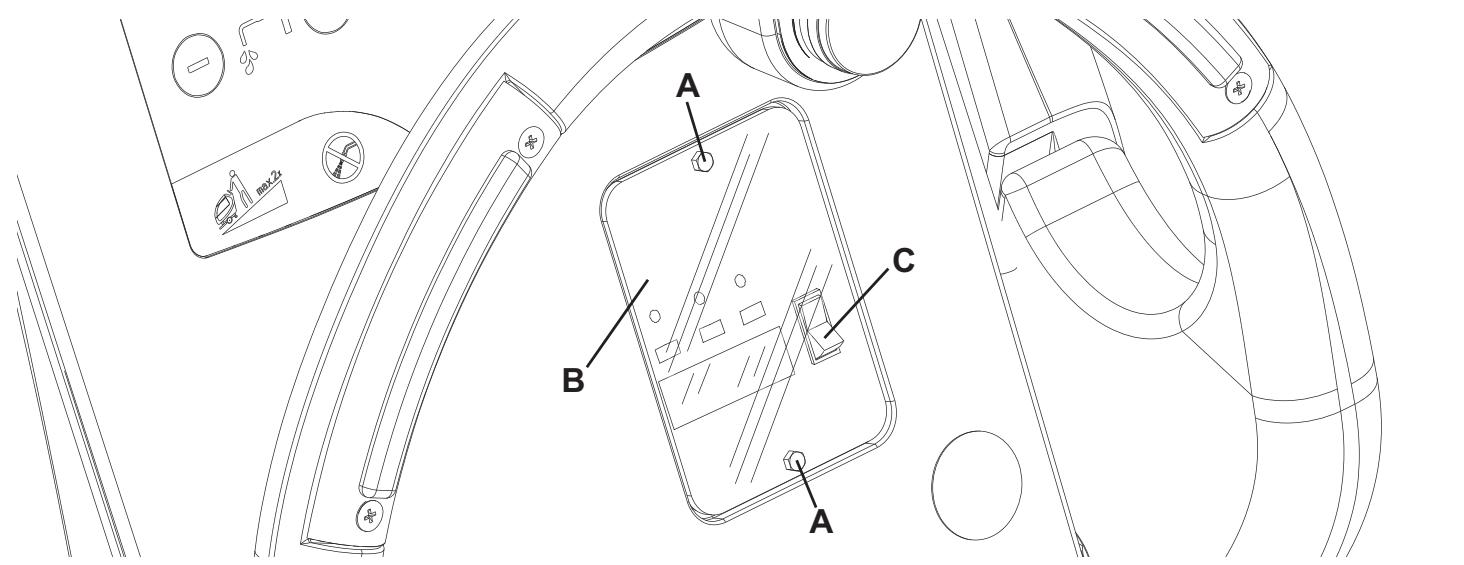

Einstellung des Ladegerats (für Geräte ohne eingebautes Ladegerät)

1. Die Schrauben (A, Abb. 1) des Ladegeratsichtfensters entfernen.
2. Das Sichtfenster (B) entfern.
3. Den Wahlschalter (C) auf WET für Bleibatterien oder auf GEL für Gelbatterien stellen.
4. Das Sichtfenster (B) installmenten und die Schrauben (A) anziehen.

Batterien einbauen

1. Deckel (22) öffnen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebenenfalls mit dem Ablassrohr (16) entleeren.
2. Den Tank (40) vorsichtig haben.
3. Die Batterien installieren.

Batterien laden

1. Batterien laden (siehe Kapitel „Wartung").

Abbildung 1

VOR DEM EINSCHALTEN DES GERÄTS

Installation/Enternung des Bürsten-/Padhalterkopfs oder des Zylinderbürstenkopfs

Sowohl der Bürsten-/Padhalterkopf (18a und 18b) als auch der Zylinderbürstenkopf (18c) können leicht am Gerät angebracht bzw. vom Gerät abgenommen werden.

Zum Ein-/Ausbau, siehe den entsprechenden Vorgang im Kapitel „Wartung".

ANMERKUNG

Wird der Bürstenkopf ein-/ausgebaut, ist es möglicherweise erforderlich, auch die Sauglippe auszuwechseln, da ihre Breiten aufeinander abgestimmt sein mussen. Für die korrekte Kombination von Bürstenkopf und Sauglippe siehe Abschnitt „Sauglippenmontage".

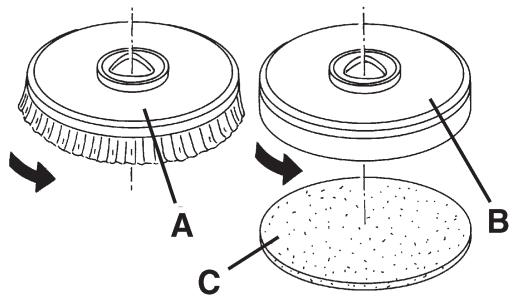

Installation/Entfernung der Bürsten/Padhalter

1. An dem mit dem geeigneten Bürstenkopf vorgerüsteten Gerät konnen sowohl Bürsten (A, Abb. 2) als auch Padhalter (B) mit Pad (C) montiert werden, je nach auszuführender Bodenbehandlung.
2. Den Zündschlüssel (80) einstecken undihn auf "I" stellen.
3. Falls vorhanden, den Geschwindigkeitsregler (84) aufs Minimum bringen durch ihn gegen den Uhrzeigersinn zu drehen.
4. Die Bürsten (A) oder die Padhalter (B) unter dem betreffenden Kopf (18a) oder (18b) positionieren.
5. Den Kopf auf die Bürsten/Padhalter mittels des Pedals (11) senken.
6. Den Zündschlüssel (80) auf "I" stellen.
7. Den Schalter für die Aktivierung der Bürsten/Padhalter (71) drücken.
8. Um die Bürste/Padhalter anzukuppeln, ist es notwendig nur einen Schalter (83) zu drücken, dannihn freigegeben. Falls erforderlich wiederholen, bis die Bürsten/der Padhalter angekuppelt sind.

S311334

Abbildung 2

ACHTUNG!

(Nur für SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL): Geschwindigkeitsregler (84) zur Einstellung der Mindestgeschwindigkeit des Geräts gegen den Uhrzeigersinn bis zum Anschlag drehen. Um die Bürste/Padhalter anzukuppeln, muss nur einen Schalter (83) gedrückt werden damit nur der Motor der Bürste/Padhalter aktiviert wird.

1. Um die Bürsten/Padhalter zu entfernen, den Kopf mittels des Pedals (11) haben, dann den Schalter (75) drücken und bis die Bürste/Padhalter auf dem Boden fällt warten. Den Zündschlüssel (80) auf "0" stellen.

Erhaltliche Bürstentypen

Modelle von 305 mm

PROLENE

MIDLITE GRIT 180

MIDGRIT 240

PROLITE

UNION MIX

Modelle von 530 mm

PROLENE

MIDLITE GRIT 180

MIDGRIT 240

PROLITE

UNION MIX

Leitfaden für die Bürsten-/Padanwendung (Vorschläge)

Modelle	MIDLITE GRIT 180	MIDGRIT 240	PROLENE	PROLITE	UNION MIX
Allgemeine Reinigung:
Beton
Terrassenboden
Keramik-/Steinfliesen
Marmor
Vinylplatten
Gummiplatten
Polieren:
Gummiplatten
Marmor
Vinylplatten

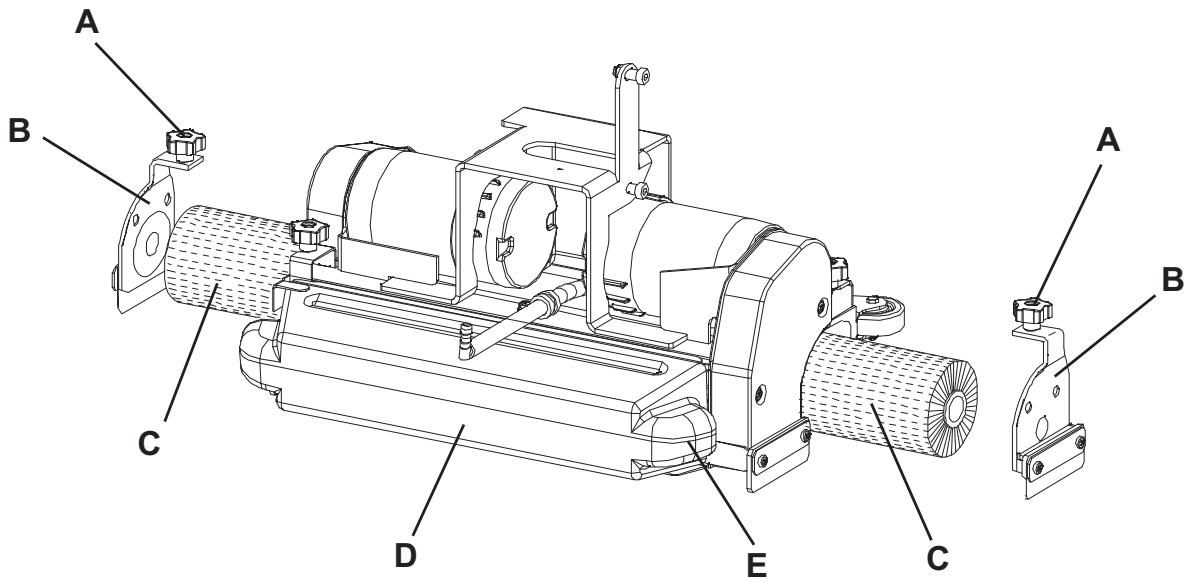

Installation/Entfernung der Zylinderbürsten (nur für SCRUBTEC 651BCL)

1. Den Zündschlüssel (80) auf "0" stellen.
2. Die Zylinderbürstenkopf mittels des Pedals (11) haben.
3. Die Sterngriffe (A, Abb. 3) mit Kraft nach unten drücken und Sterngriffe und Abdeckungen (B) entfern.
4. Zylinderbürsten (C) einsetzen.

Die Zylinderbürsten können sowohl auf einer Seite als auch auf einer anderen Seite installiert werden.

1. Abdeckungen (B) montieren und mit den Sterngriffen (A) fixieren.
2. Für die Entfernung der Zylinderbürsten die Schritte von 1 bis 5 in umgekehrte Reihenfolge ausführten.

Abbildung 3

S311318

Erhaltliche Zylinderbürstentypen

Modelle von 485 mm

POLYPROPYLEN 0,40

HARTNYLON 0,60

WEICHNYLON 0,45

Führung zur Anwendung der Zylinderbürsten (nur Vorschläge)

Modelle	POLYPROPYLEN 0,40	HARTNYLON 0,60	WEICHNYLON 0,45
Allgemeine Reinigung:
Beton
Terrassenboden
Keramik-/Steinfliesen
Marmor
Vinylplatten
Gummiplatten

Sauglippenmontage

1. Sauglippe (25) montieren und mit den Sterngriffen (26) fixieren. Ansaugrohr (15) an die Sauglippe anschließen.
2. Mit dem Sterngriff (27) die Sauglippe so einstellen, dass derindhere Gummi in seiner gesamten Länge auf dem Fußboden aufliegt.

Führung zur Kupplung der Sauglippen mit dem Bürsten-/Padhalterkopf

Modell Kopf	Modell Sauglippe
Kopf mit einer Bürste (18a), Durchmesser Bürste: 530 mm	Aluminium (Abb. 7), Breite 760 mm
Kopf mit zwei Bürsten (18b), Durchmesser Bürste: 305 mm	Stahl (Abb. 6), Breite 810 mm
Kopf mit zwei Zylinderbürsten (18c), Länge Bürste: 485 mm	Aluminium (Abb. 7), Breite 760 mm

Befüllen des Reinigungslösungs- bzw. Waschwassertanks

ANMERKUNG

Ist das Gerät mit Chemical Mixing System ausgestattet [Schalter (77) (optional) aktiv], Tank mit Frischwasser befüllen. Anderenfalls Reinigungslösung einfüllen.

1. Den Stutzen (8) öffnen.
2. (Für Geräte ohne Chemical Mixing System)

Hinteren Auffullstutzen (41) oder vorderen Auffullstutzen (37) benutzen und den Tank (20) mit einer Reinigungslösung geeignet für die auszuführende Arbeit fällen.

Reinigungslösungstank nicht vollständig befüllen, sondern einige Zentimeter bis zum Rand freilassen. Das Rohr (17) als Bezug benutzen.

Be der Zubereitung der Reinigungslösung stets die auf dem Etikett des verwendeten chemischen Produkts angegebenen Verdunnungshinweise beachten.

Die Temperatur der Reinigungslösung darf 40^ nicht überschreiben.

ACHTUNG!

Nur für das eingesetzte Gerät geeignete flüssige, schaumarme und nicht brennbare Reinigungsmittel verwenden.

(Für Geräte mit Chemical Mixing System)

Den Tank (20) mit sauberem Wasser durch den hinteren (41) oder vorderen (37) Aufüllstutzen füssen.

Frischwassertank nicht vollständig befüllen, sondern einige Zentimeter bis zum Rand freilassen.

Die Temperatur der Reinigungslösungarf nicht 40^ überschreiben.

Befüllen des Reinigungsmitteltanks (für Geräte mit Chemical Mixing System)

1. Deckel (22) öffnen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebenenfalls mit dem Ablassrohr (16) entleeren.
2. Den Tank (40) vorsichtig haben.
3. Den Verschluss (46) öffnen.
4. Den Tank (45) mit einem passenden Reinigungsmittel für die auszuführende Bearbeitung fällen (Reinigungsmittel an höhere Koncentration).

Den Reinigungsmitteltank nicht vollständig befüllen, sondern einige Zentimeter bis zum Rand freilassen.

HINWEIS!

Nur für das eingesetzte Gerät geeignete flüssige, schaumarme und nicht brennbare Reinigungsmittel verwenden.

ANMERKUNG

Bei einer neuen Anlage oder einer zur Reinigung entleerten Anlage etc. vor Inbetriebnahme des Chemical Mixing System abwarten, bis dessen Leitungen vollgelaufen sind.

GERÄT EINSCHALTEN UND ABSTELLEN

Gerä einschalten

1. Gerät wie im vorstehenden Abschnitt erläutertVBorbereiten.
2. Den Zündschlüssel (80) einstecken undihn auf "I" stellen.

Prufen, ob die grüne Kontrollleuchte (81a) an ist (Batterien geladen).

Leuchtet die gelbe (81b) oder die rote Kontrollleuchte (81c) auf, Zündschlüssel wieder in Stellung 0 drehen und Batterien aufladen (siehe Kapitel „Wartung").

1. Gehen Sie zum Arbeitsplatz:

Gerat mit den Händen am Schubbügel (2) vorwärts schieben (nur für SCRUBTEC 653B).
- Gerät mit den Händen am Schubbügel (2) starten und für den Vorwärtsgang mindestens einen Schalter (83) bzw. für den Rückwärtsgang mindestens einen Schalter (83) gleichzeitig mit Schalter (78) betätigten (nur für SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL).

Die Vorschubgeschwindigkeit kann mit dem Regler (84) eingestellt werden.

1. Sauglippe (25) mit dem HebEL (10) absenken.
2. Den Bürsten-/Padhalterkopf mittels des Pedals (11) senken.
3. Den Schalter für die Aktivierung der Bürsten/Padhalter und Ansauganlage (71) drücken.
4. Waschwasser-Dosierschalter (82) je nach Bedarf und auszuführender Reinigungsrarbeit betätigten.
5. Das Gerät wie in Punkt 3 angegeben bewegen und mit der Reinigung beginnen.

Falls erforderlich, mit dem Regler (84) Höchstgeschwindigkeit einstellen.

1. Soll nur die Ansauganlage betrieben werden, Bürste/Padhalter und Ansauganlage mit Schalter (71) ausschalten und Ansauganlagenschalter (73) betätigen.

ANMERKUNG

Um das Gerät vorwärts zu bewegen, konnen sowohl der rechte als auch der linke wie auch beiden Schalter (83) gleichzeitig betägt werden.

Gerä abstellen

1. Gerat mit dem Schubbügel (2) anhalten (nur für SCRUBTEC 653B).
   Das Gerät abstellen durch die Schalter (83) freizugeben (nur für SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL).
2. Die Bürsten und die Ansauganlage ausschalten durch Drücken der Schalter (71) und (73).
3. Die Bürsten-/Padhalterkopf mittels des Pedals (11) haben.
4. Die Sauglippe (25) mit dem Hebel (10) haben.
5. Sicherstellen, dass sich das Gerät nicht selbstätig in Bewegung setzen kann.

1. Gerat wie in vorstehend Absatz erläutert einschalten.
2. Falls erforderlich, die Schalter für die Waschwassermengeneinstellung (82) je nach Notwendigkeit und auszuführender Reinigungsrarbeit betätigten.
3. Falls erforderlich, das Gerät anhalten und den Sterngriff Sauglippeneinstellung (27) so drehen, dass der hintere Gummi in seiner gesamten Länge auf dem Fußboden aufliegt.
4. Falls erforderlich, Gerät anhalten und Sterngriff (28) drehen: Durch Drehen im oder gegen den Uhrzeigersinn wird die Geradlinigkeit des Gerätevorschubs eingestellt.

5. Falls erforderlich, Gerät anhalten und den Sterngriff für die Fahrgeschwindigkeit des Geräts (29) (nur für SCRUBTEC 653B) wie folgt betätigten:

6. gegen den Uhrzeigersinn drehen um die Vorschubgeschwindigkeit zu erhöhen;

7. im Uhrzeigersinn drehen um die Vorschubgeschwindigkeit zu verringern.

ANMERKUNG

Damit auch die Bodenränder an den Wänden einwandfrei gereinigt/getrocknet werden, empfeht Nilfisk Alto, wie auf Abbildung 4 mit der rechten Geräteseite an die Ränder heranzufahren.

Abbildung 4

HINWEIS!

Um die zu reinigende Bodenfläche nicht zu beschädigen, Bürsten/Padhalter, insbesondere wenn die Funktion Extra-Anpressdruck eingeschaltet ist, bei stehendem Gerät nicht in Betrieb halten.

Reinigungsmitteanteil im Waschwasser dosieren

(Für Geräte mit Chemical Mixing System)

1. Den Knopf (A. Abb, 5) im Uhrzeitigersinn drehen, um die Koncentration des Reinigungsmittel zu erhöhen, und gegen den Uhrzeitigersinn um sie zu verringern.
2. Die durchschnittlichen Konzentrationen des benutzten Reinigungsmittels, die mit den 4 farbigen Bereichen der Skala (B) übereinstimmen, entsprechen den Werten wie es in der Abbildung dargestellt ist.
3. Den Knopf (A) gegen den Uhrzeitigersinn bis zum Vollausschlag drehen, um die Reinigungsmittelmenge ruckzustellen.

ANMERKUNG

Die Reinigungsmittelkoncentration wird auch dann konstant gehalten, wenn die Wasserwassermenge mit den Schaltern (C) oder (D) verändert wird.

Reinigung mit der Funktion Extra-Anpressdruck Bürsten/Padhalter

Bei sehr schmutzigen Fußböden können die Bürsten/der Padhalter zur Reinigung stärker auf den Boden gepresst werden: Pedal (11) instellung (11c) bringen.

HINWEIS!

Die Funktion Extra-Anpressdruck kann bei montiertem Zylinderbürstenkopf (18c) nicht eingeschaltet werden.

HINWEIS!

Ist der Bürsten-/Padhaltermotor aufgrund von Fremdkörpern, welche die Bürsten-/Padrotation behindern, oder wegen schwieriger Böden/zu harter Bürsten überlastet, stoppt ein Sicherheitsystem den Motor nach ca. einer Minute Dauerüberlast.

Die Überlast wird durch gleichzeitiges Blinken der drei Kontrollleuchten (81a, 81b, 81c) angezeigt.

Erfolgtdie Uberlast wahrend der Reinigung mit der Funktion Extra-Anpressdruck (11c), Pedal in Stellung (11b) bringen. Bei andauernden Uberlast stoppt die Bürste/der Padhalter.

Um mit dem Reinigen nach dem durch Überlast bedingten Stoppen der Bürste/des Padhalters fortzufahren, Zündschlüssel (80) in Stellung 0 drehen und Gerät abschalten. Zündschlüssel (80) wieder in Stellung I drehen und Gerät erneut einschalten.

Entladen der Batterien während des Betriebs

Solange die grüne Kontrollleuchte (81a) an ist, erhöglich den Batterien den normalen Betrieb des Geräts.

Schaltet sich die grüne Kontrollleuchte (81a) aus und Goes the gelbe Kontrollleuchte (81b) an, solten die Batterien geladen werden, da die restliche Betriebszeit des Geräts nur noch weniger Minuten beträgt (variert je nach Eigenschaften der benutzten Batterie und der auszuführenden Reinigungssarbeiten).

Schaltet sich die rote Kontrollleuche (81c) an, ist die Betriebszeit abgelaufen. Nach einigen Sekunden stoppen die Bürsten/ Padhalter automatisch. Es bleiben lediglich die Ansauganlage und (nur für SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL) die Antriebsanlage in Betrieb, damit noch feuchte Fußbodenabschnittte gegebenenfalls getrocknet und das Gerät zum Aufladen der Batterien gebracht werden kann.

ACHTUNG!

Um die Batterien nicht zu beschädigen und die Lebensdauer der Batterien nicht zu verkurzen, das Gerät nicht mit entladenen Batterien verwenden.

TANKS ENTLEEREN

Ein automatischer Schwimmerverschluss (36) blockiert die Ansauganlage, wenn der Schmutzwassertank (21) voll ist. Eine Blockierung der Ansauganlage ist bemerkbar durch eine unerwartete Steigerung der Gerauschfrequenz des Motors der Ansauganlage, außer dem wird der Fußboden nicht getrocknet.

HINWEIS!

Blockiert die Ansauganlage unvorhgesehen (z.B. wenn der Schwimmer aufgrund eines ruckartigen Verschiebens des Geräts vorzeitig eingreift), muss sie, damit sie wieder normal Funktioniert, ausgeschelt werden: Schalter (73) betätigten, Deckel (22) öffnen und sicherstellen, dass der Schwimmer im Ansuggitter (36) bis zum Wasserstand abgesunden ist. Danach Deckel (22) schließen, Schalter (73) betätigten und Ansauganlage wieder einschalten.

Ist der Schmutzwassertank (21) voll, wie folgt entleeren.

Schmutzwassertank entleeren

1. Gerät abschalten.
2. Die Bürsten-/Padhalterkopf mittels des Pedals (11) haben.
3. Die Sauglippe (25) mit dem Hebel (10) haben.
4. Das Gerät in den Entsorgungsbereich schieben.
5. Schmutzwassertank mit dem Schlauch (16) entleeren. Nach dem Entleeren den Tank mit Frischwasser spülen.

Reinigungslösungs-/Frischwassertank entleeren

1. Die vorhergehende Punkte von 1 bis 4 befolgen.
2. Den Reinigungslösungstank mit dem Schlauch (17) entleeren. Nach dem Entleeren den Tank mit Frischwasser spülen.

Entleerung des Abfallbehalters der Zylinderbürsten (nur für Zylinderbürstenkopf)

1. Gerat abschalten.
2. Den Abfallbehälter (D, Abb. 3) mit gesenktem Zylinderbürstenkopf entfernen undihn seitlich mit dem Handgriff (E) herausziehen.
3. Den Behalter (D) entleeren und waschen, und ihn dann mittels Kupplung der betreffenden Befestiger installmenten.

NACH DER GERÄTEBENUTZUNG

Am Arbeitsende vor dem Abstellen des Geräts:

1. Die Bürsten/Padhalter entfernen und wie es in dem spezifischen angegeben Abschnitt vorgehen.
2. Die Tanks (20 und 21) und den Abfallbehälter (D, Abb. 3) entleeren und wie in dem spezifischen angegeben Abschnitt vorgehen.
3. Nach der Gerätebenutzung die vorgesehenen Wartungsarbeiten (siehe Kapitel „Wartung“) durchführten.
4. Bürsten/Padhalter und Sauglippe anheiten oder entfernungen und Gerät an einem trockenen und sauberen Ort abstellen.

LANGE STILLLEGUNG DES GERÄTS

Wird das Gerät für mehr als 30 Tage nicht verwendet, Gerät wie folgtVBorbereiten:
1. Wie im Abschnitt „Nach der Gerätebenutzung“ erläutert vorgehen.
2. Den Stecker (12) der Batterien trennen.

ERSTE BETRIEBSZEIT

Nach den ersten 8 Betriebsstunden die Spannung der Befestigungs- und Verbindungselemente des Geräts überprüfen. Alle sightbaren Teile auf Universehrheit und Dichtigkeit prüfen.

WARTUNG

Sorgfällige und regelmäßige Wartung gewährleistet Betriebsdauer und höchste Funktionssicherheit des Geräts.

Nachfolgend wird die Übersichtstabelle planmäßige Wartung wiedergegeben. In Abhängigkeit von bestimmten Arbeitsbedingungen

konnen die Wartungsintervalle variieren. Sümmtliche Abweichungen sind vom Wartungspersonal festzulegen.

ACHTUNG!

Wartungsbearbeitungen sind bei ausgeschalteten Gerät und mit getrennten Batterien durchzuführen.

Lesen Sie weiterhin sorgfältig alle Anweisungen aus dem Kapitel „Sicherheit“, bevor die

Wartungsbearbeitungen auszuführen.

Alle planmäßigen und außerordentliches Wartungsarbeiten sind nur vom Fachpersonal bzw. einem autorisierten Kundendienst durchzuführen.

In dieser Anleitung sind nach der Übersichtstabelle der planmäßigen Wartung nur die einfachen und meinst vorkommenden Wartungsverfahren wieder gegeben.

Für die Arbeitsschritte der anderen Wartungsarbeiten, die in der Übersichtstabelle „planmäßige Wartung“ vorgesehen sind, siehe Service-Anleitung bei den zahlreichen Kundendienststellen.

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG

Arbeitsvorgang	Täglich, nach der Gerätebenutzung	Wöchentlich	Halbjährlich	Jährlich
Batterien laden
Sauglippe reinigen
Reinigung der Bürsten/Pads
Tanks und Ansauggitter mit Schwimmer reinigen und Deckeldichtung überprüfen
Chemical Mixing System (optional) reinigen und spulen
Sauglippengummis überprüfen und austauschen
Reinigungslösungs-/Frischwasserfilter reinigen
Reinigung des Motors der Ansauganlage
Flüssigkeitsstand der WET-Batterien überprüfen
Mutter- und Schraubenspannung überprüfen			(1)
Prüfung bzw. Ersetzung der Kohlebürsten der Motoren der Bürsten/Padhalter				(2)
Kohlebürsten des Ansauganlagenmotors überprüfen oder austauschen				(2)
Kohlebürsten des Antriebsanlagenmotors überprüfen oder austauschen (nur für SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL)				(2)

(1) Und nach den ersten 8 Betriebsstunden.
(2) Von einem autorisierten Nilfisk-Alto-Kundendienst durchzuführende Wartungsarbeiten.

BATTERIEN LADEN

ANMERKUNG

Batterien, wenn die gelbe (81b) oder die rote Kontrollleuche (81c) aufleuchtet bzw. immer nach Arbeitsende laden.

HINWEIS!

Werden die Batterien stets aufgeladen gehalten, verlangert sich ihre Lebensdauer.

HINWEIS!

Sind die Batterien leer, möglichst bald aufladen, da sich ihre Lebensdauer ansonsten verkürzt. Den Ladezustand der Batterien mindestens einmal proWoche überprüfen.

HINWEIS!

Wenn die Batterien beladen halten werden, wird ihre Lebensdauer verlangert.

ACHTUNG!

Beim Laden der WET-Batterien entsteht hochexplosives Wasserstoffgas. Batterien nur in gut belufteten Bereichen und nicht in der Höhe von offenen Flammen laden. Während des Batterieladevorgangs nicht rauchen. Den Tank während des ganzen Aufladezyklus der Batterien geöffnet halten.

ACHTUNG!

Während des Batterieladevorgangs aufmerksam auf den möglichen Austritt von Batterieflüssigkeit achten.
These Flüssigkeit ist sehr korrosiv. Bei Kontakt mit der Haut oder den Augen mit reichlich Wasser spälen und einen Arzt konsultieren.

Vorbereitungen

1. Deckel (22) öffnen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebenenfalls mit dem Ablassrohr (16) entleeren.
2. Das Gerät in den für das Laden der Batterien vorgesehenen Bereich schieben.
3. Den Zündschlüssel (80) auf "0" stellen.
4. Den Tank (40) vorsichtig haben.

5. Nur für WET-Batterien:

6. Den Elektrolytstand der Batterien (52) überprüfen. Sofern erforderlich, durch die Verschlussstopfen (53) Elektrolytflüssigkeit nachfüllen.

7. Alle Verschlüsse (53) für die{nachste Wiederaufladung geöffnet让他们.

8. Sofern erforderlich, die Oberfläche der Batterien reinigen.

9. Die Batterien wie folgt aufladen. Die entsprechende Methode wahlen, je nachdem, ob das Gerät mit einem elektronischen Ladegerät (90) ausgerüstet ist oder nicht.

Batterien mit einem externen Ladegerät aufladen

1. Anhand des Ladegerathandbuchs Eignung des Ladegerats überprüfen. Die Nennspannung des Ladegerates muss 24 V betragen.
2. Den Stecker (12) der Batterien trennen undihn an das externe Ladegerät verbinden.
3. Das Ladegerät an das Stromnetz anschließen.
4. Das Ladegerät am Ende des Aufladens von dem Stromnetz und von dem Stecker (12) trennen.
5. (Nur für Batterien WET) Den Elektrolytstand der Batterien prüfen und alle Verschlussse (53) schlieben.
6. Batteriestecker (12) an das Gerät anschließen.
7. Den Tank (40) vorsichtig senken.

Batterien mit dem in das Gerät eingebauten Ladegerät (optional) aufladen

1. Das Ladegerätkabel (6) an das Stromnetz anschließen [Netzspannung und -frequenz müssen den auf dem Gerätotypenschild (34) angegebenen Werten entsprechen]. Ist das Ladegerät ans Stromnetz angeschlossen, werden alle Gerätefunktionen automatisch gespert. Leuchtet die rote Kontrollleuchte (94) am Ladegerät, werden die Batterien aufgeladen.
2. Leuchtet die grüne Kontrollleuche (92), ist der Batterieladezyklus beendet.
3. Wenn der Ladezyklus beendet ist, das Kabel (6) des Ladegerats von dem Stromnetz losen undihn auf dem passenden Halter (7) wickeln.
4. Den Tank (40) vorsichtig senken.

ANMERKUNG

Beziehen Sie sich auf die betreffende Anleitung für{nahere Auskünfte hinsichtlich des Betriebs des Ladgerats (90).

BETRIEBSSTunden DES GERÄTS ÜBERPRÜFEN

(Nur wenn das Gerät mit einem Stundenzahler ausgerüst ist)

1. Den Zündschlüssel (80) auf "I" stellen.
2. Schalter (73) betätigten und auf dem Stundenzahler (79) die Gesamtanzahl der Betriebsstunden des Geräts (Waschen/ Trocknen) ablesen.
3. Den Schalter (73) wieder drucken.
4. Den Zündschlüssel (80) auf "0" stellen.

SAUGLIPPE REINIGEN

ANMERKUNG

Damit der Boden gut abrocknet, muss die Sauglippe sauber und die Sauglippengummis müssen unversehrt sein.

HINWEIS!

Aufgrund möglicher Abfälle mit scharfen Kanten empfeihlt es sich, bei der Reinigung der Sauglippe Arbeitschandschuhe zu,tragen.

1. Das Gerät auf ebenem Untergrund abstellen.
2. Den Zündschlüssel (80) auf "0" stellen.
3. Sauglippe (25) mit dem HebEL (10) absenken.
4. Sterngriffe (26) lösen und Sauglippe (25) abnehmer.
5. Ansaugrohr (15) von der Sauglippe abnehmen.
6. Die Sauglippe aus Stahl (Abb. 5) oder aus Aluminium (Abb. 6) waschen und reinigen. Insbondere die Räume (A, Abb. 5 oder 6) und das Loch (B) reinigen. Überprüfen, ob der vordere (C) und der hintere Gummi (D) unversehrt sind und keine Schnitte oder Risse aufweisen, gegebenenfalls austauschen (siehe nachstehender Absatz).
7. Die Sauglippe in der umgekehrten Reihenfolge des Ausbaus einbauen.

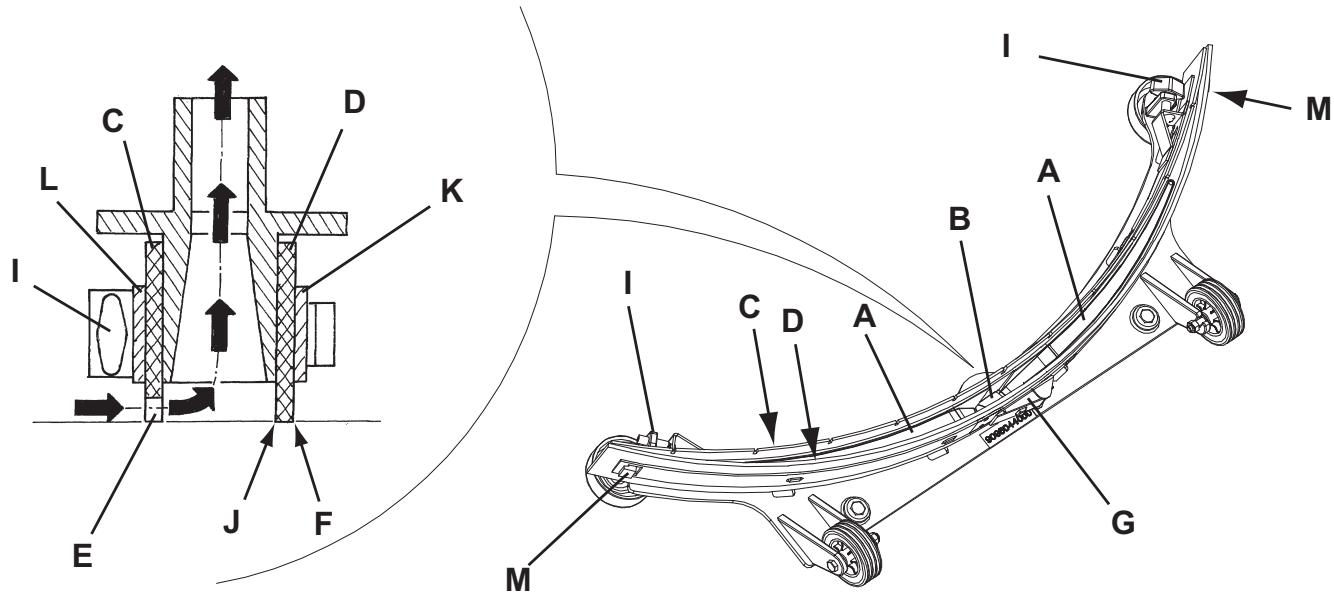

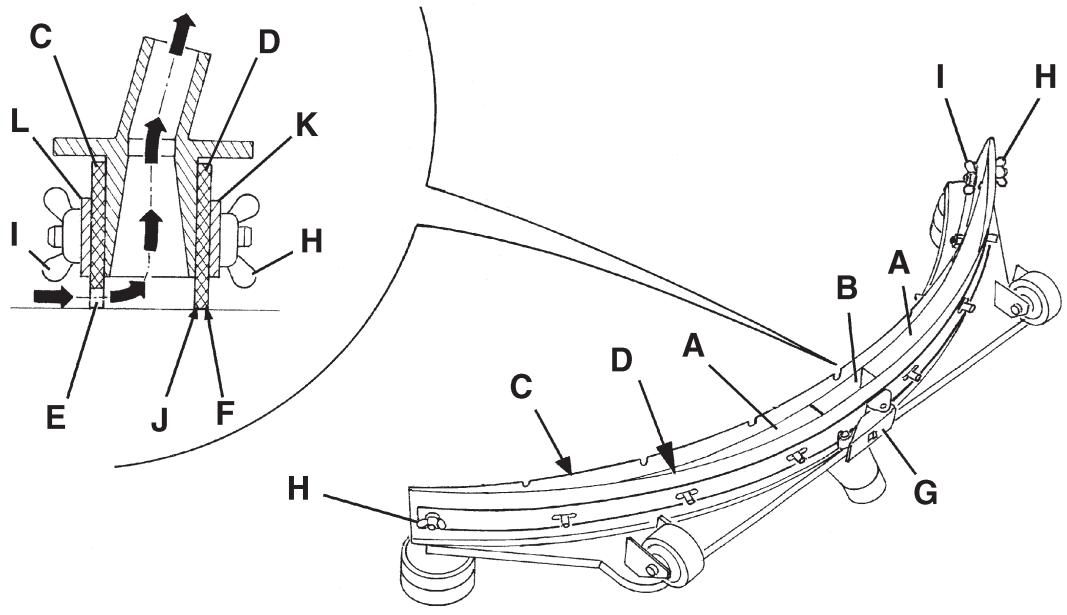

SAUGLIPPENGUMMISÜBERPRÜFEN UND AUSTAUSCHEN

1. Die Sauglippe aus Stahl (Abb. 6) oder aus Aluminium (Abb. 7) reinigen, und darauf wie angegeben im vorhergehenden Abschnitt vorgehen.

2. Prufen dass die Säume (E, Abb. 6 oder 7) des Vordergummis (C) und die Säume (F) des Hintergummis (D) gleichzeitig auf einer Richtplatte über ihre ganze Länge ruhen, ansonsten in der Höhe wie folgt beschrieben einstellen:

3. Den Zugstab (G, Abb. 6 oder 7) und die Flügelmutter (H, Abb. 6) oder die Befestiger (M, Abb. 7) loseu und das Hintergummi (D, Abb. 6 oder 7) einstellen, dann die Flügelmutter anschrauben oder die Befestiger ankuppeln, schlieblich den Zugstab ankuppeln.

4. Sterngriffe (I) losen und vorderen Gummi (C, Abb. 6 oder 7) einstellen. Sterngriffe wieder festdrehen.

5. Überprüfen, ob der vordere (C, Abb. 6 oder 7) und der wichtere Gummi (D) unversehrt sind und keine Schnitte oder Risse aufweisen, gegebenenfalls wie folgt austauschen. Überprüfen, ob die Vorderkante (J) des hinteren Gummis verschlissen ist. Gegebenenfalls Gummi umdrehen und eine der drei unversehren Kanten als Vorderkante verwenden. Sind auch die anderen drei Kanten abgenutzt, Gummi wie folgt austauschen:

6. Zugstange (G) losen, Flügelmutter (H) entfernen oder Haltevorrichtungen (M) losen, Haltestreifen (K) abnehmer und hinteren Gummi (D) umdrehen/austauschen. Gummi in umgekehrter Reihenfolge einbauen.

7. Sterngriffe (I) aufdrehen, Haltestreifen (L) abnehmer und vorderen Gummi (C) ausauschen. Gummi in umgehrter Reihenfolge einbauen.

Nach dem Austauschen (oder Umdrehen) der Gummis, Höhe, wie im vorstehenden Punkt erlautert, einstellen.

1. Ansaugrohr (15) an die Sauglippe anschließen.
2. Sauglippe (25) montieren und Sterngriffe (26) festdrehen.
3. Falls erforderlich, Sterngriff Sauglippenausgleich (27) einstellen.

S311320

Abbildung 6

Abbildung 7

S311321

BÜRSTEN/PADS REINIGEN

HINWEIS!

Aufgrund möglicher Abfälle mit scharfen Kanten empfehl't es sich, bei der Reinigung der Bürste des Pads Arbeitshandschuhe zu,tragen.

1. Bürsten/Pads wie im Kapitel „Betrieb“ erlautert vom Gerät abnehmen.
2. Die Bürsten/Pads mit Wasser und Reinigungsmittel reinigen und waschen.
3. Prufen, dass die Borsten der Bürsten/Pads unverseht und nicht übermäßig abgenutzt sind, andernfalls sie ersetzen.
4. Auf dem Zylinderbürstenkopf den Abfallbehälter (D, Abb. 3) entfern den durch他们在当地griffen (E) herauszuziehen.

Den Abfallbehälter (D) entleeren und waschen, dann wieder installieren durch die Innenbefestiger anzukuppeln.

FILTER DES ANSAUGANLAGENMOTORS REINIGEN

1. Das Gerät auf ebenem Untergrund abstellen.
2. Den Zündschlüssel (80) auf "0" stellen.
3. Schmutzwassertank öffnen.
4. Falls nötig, das Wasser aus dem Tank durch das Rohr ablassen,um den Filter zu überprüfen.
5. Überprüfen, ob der Vorfilter sauber ist. Falls erforderlich, Vorfilter mit Wasser und Druckluft reinigen und wieder einbauen.
6. Schritte 1, 2 und 3 in umgekehrter Reihenfolge durchführten.

REINIGUNGSLösungs-/FRISCHWASSERFILTER REINIGEN

1. Das Gerät auf ebenem Untergrund abstellen.
2. Den Zündschlüssel (80) auf "0" stellen.

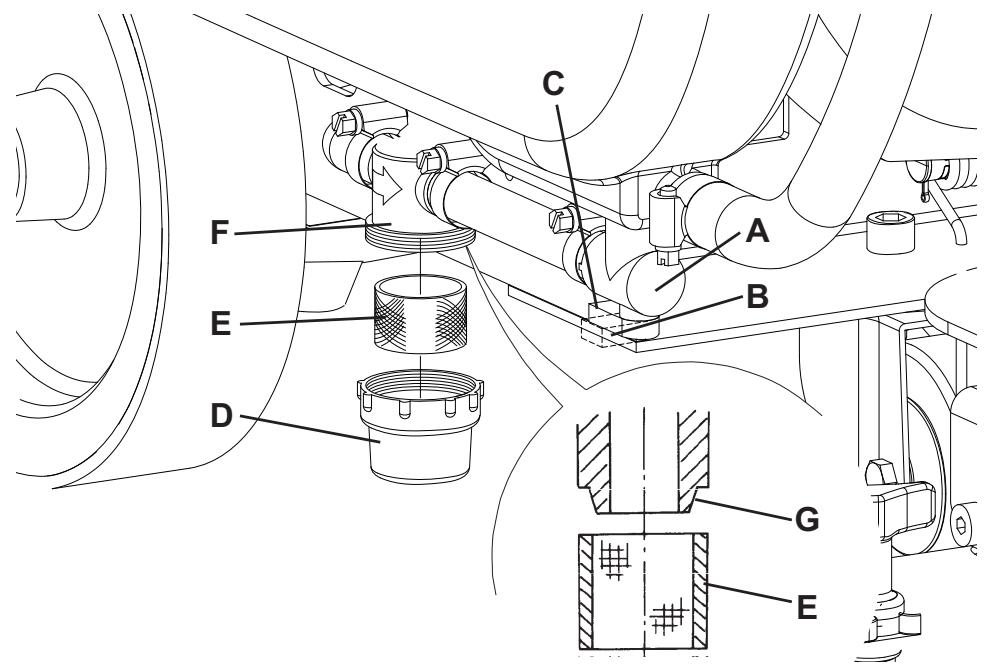

3. Das Reinigungslösungsventil (A, Abb. 8) schlieben. Das Ventil befindet sich unter dem Gerät hinter dem linken Hinterrad. Das Ventil (A) ist geschlossen, wenn es sich gegenüber der Leitung in Stellung (B) befindet. In Stellung (C) ist es geöffnet.
4. Durchsichtigen Deckel (D) abnehmer und Siebfilter (E) entfern. Reinigen und in der Halterung (F) anbringen.

ANMERKUNG

Die petite Filtergewebe (E) richtig in den Sitz (G) des Halters (F) stellen.

1. Den Hahn (A) Offnen.

Abbildung 8

P100118

TANKS UND ANSAUGGITTER MIT SCHWIMMER REINIGEN UND DECKELDICHUNG UBERPRUFIN

1. Das Gerät in den Entsorgungsbereich schiben.
2. Den Zündschlüssel (80) auf "0" stellen.

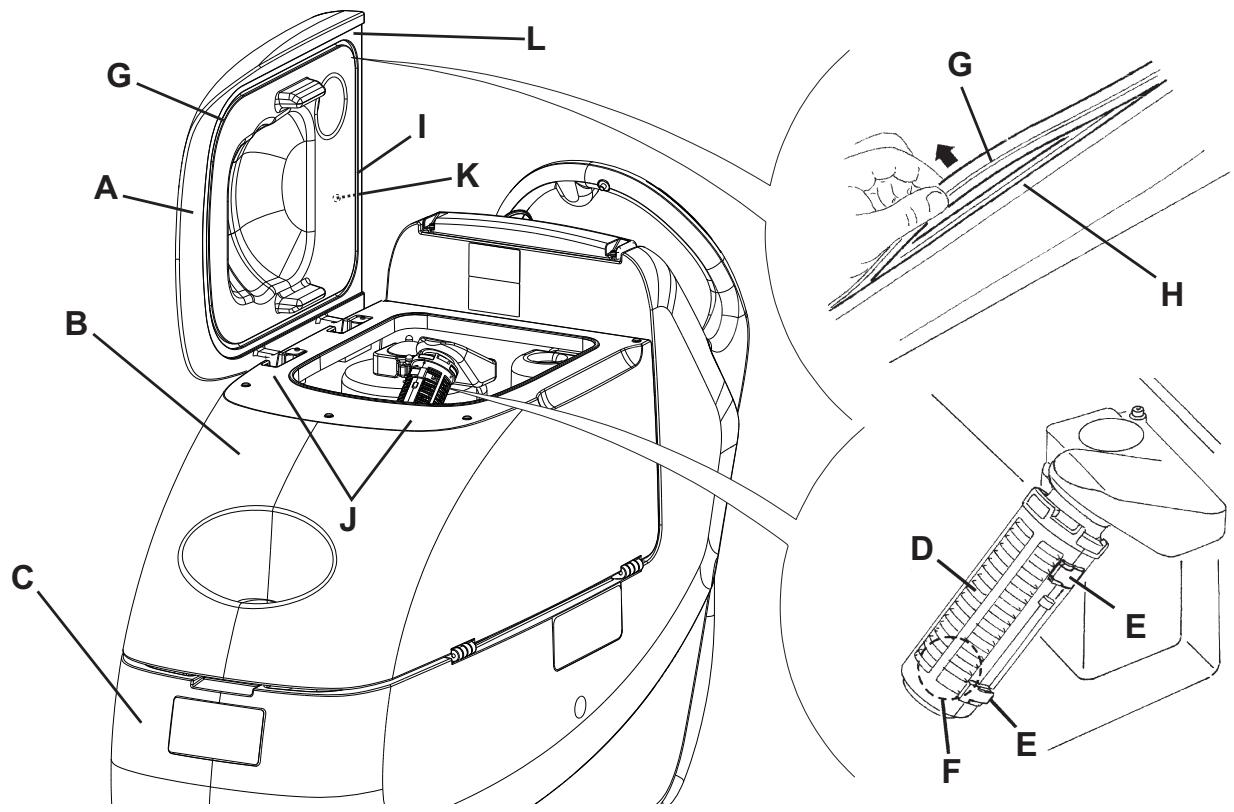

3. Den Deckel (A, Abb. 9) in der Waschposition (L) bringen.
4. Den Deckel (A), die Tanks (B und C) und das Ansauggitter mit automatischem Schwimmverschluss (D) mit klarem Wasser reinigen und waschen.
5. Das Wasser aus den Tanks mit den Röhren (16 und 17) auslassen. Falls nötig, die Befestiger (E) lösen, das Gitter (D) öffnen und den Schwimmer (F) hervorholen, sorgfältig reinigen und wieder installieren.
6. Die Unversehrtheit der Deckeldichtung (G) des Tanks prüfen.

ANMERKUNG

Mit der Dichtung (G) wird der für das Ansaugen des Schmutzwassers erforderliche Unterdruck im Tank aufgebaut.

Falls erforderlich, Dichtung (G) aus ihrem Sitz (H) Herausnahmen und auswechseln. Beim Einbau der neuen Dichtung den Dichtungsstoß (I) wie auf der Abbildung in der Mitte der Hinterseite positionieren.

1. Überprüfen, ob die gesamte Auflagefläche (J) der Dichtung (G) unversehrt ist und die Dichtigkeit gewährleistet.

ANMERKUNG

Das Loch (K), erlaubt den Luftausgleich in dem Zwischenraum des Deckels, undträgt zur Bildung des Saugdruckes in dem Tank bei.

1. Den Deckel (A) schreiben.

Abbildung 9

P100119

SICHERUNGENÜBERPRUßen/AUSTAUSCHEN

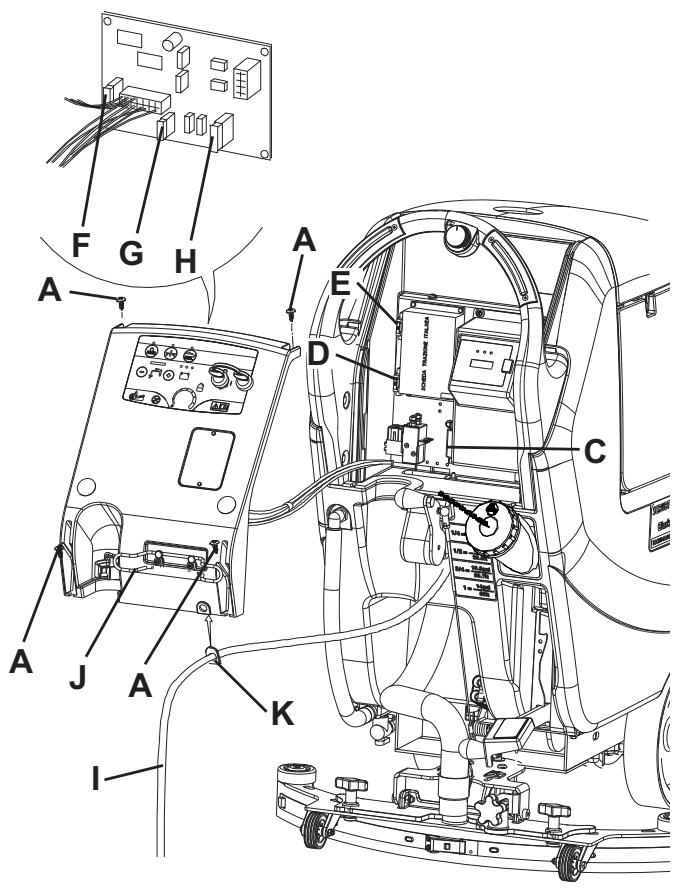

1. Batteriestecker (12) trennen.
2. Schmutzwasserablassrohr (16) verschiben.
3. Falls erforderlich, das Kabel des Ladegerats (I, Abb. 10) vom Halter (J) entfernen.
4. Die Schrauben (A) entfernen und vorsichtig die Tafel (B) versetzen durch das keine Gummi (K) von dem betreffenden Tafelsitz (B) zu entfernen.
5. Folgende Sicherungen überprüfen/austauschen:

(5a) Sicherung F1, Bürstenkopf: (40 A)
(5b) Sicherung F2, Ansauganlage: (30 A)
(5c) Sicherung F3, Antriebsanlage: (30 A) (*)
(5d) Sicherung F4, Signalkreise: (3 A)
(5e) Sicherung F5, Freigabe Bürsten/Padhalter: (20 A)
(5f) Sicherung F6, Pumpen: (3 A)

(*) Nur für SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL

1. Die Punkte von 1 bis 4 in umgekehrte Reihenfolge ausführten.

Abbildung 10

P100120

AUS-/EINBAU DES BÜRSTEN-/PADHALTER-/ZYLINDERBÜRSTENKOPFS

Sowohl der Bürsten-/Padhalterkopf (18a und 18b) als auch der Zylinderbürstenkopf (18c) können leicht am Gerät angebracht bzw. vom Gerät abgenommen werden.

ANMERKUNG

Wird der Bürstenkopf ein-/ausgebaut, ist es möglicherweise erforderlich, auch die Sauglippe auszuwechseln, da ihre Breiten aufeinander abgestimmt sein mussen. Für die korrekte Kombination von Bürstenkopf und Sauglippe siehe Abschnitt „Sauglippenmontage".

Ausbau

1. Das Gerät auf ebenem Untergrund abstellen.
2. Die Bürsten/Padhalter entfernen und wie es in dem spezifischen angegeben Abschnitt vorgehen. Die Zylinderbürsten nicht entfernen.

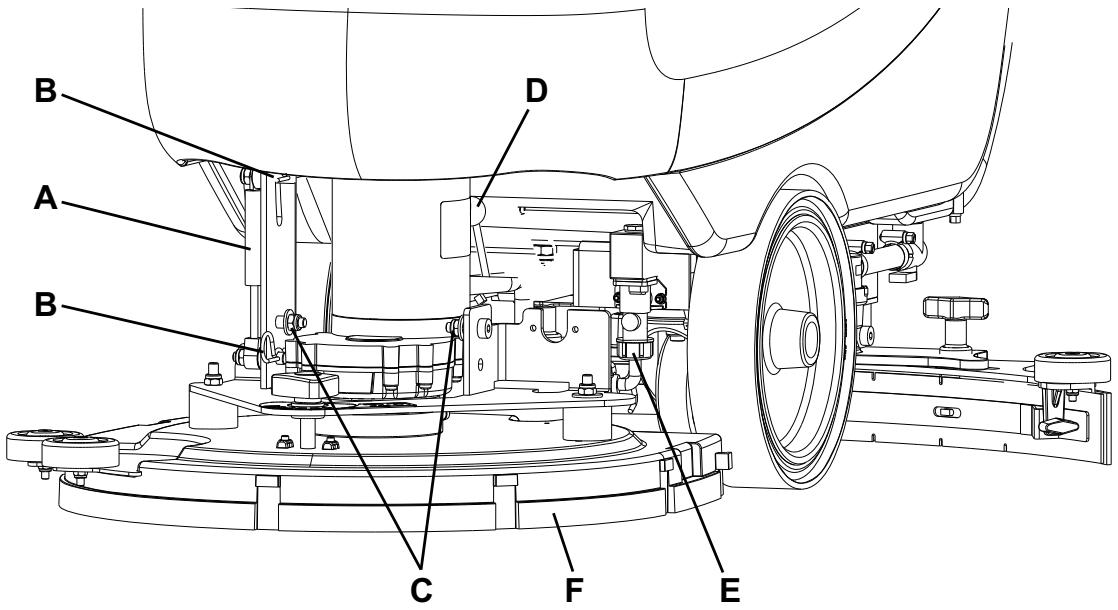

3. Den Bürsten-/Padhalterkopf mittels des Pedals (11) senken.
4. Falls vorhanden, die Splinten (B, Abb. 11) und die Gasfeder (A) entfernen.
5. Die elektrische Verbindung (D) der Motoren der Bürsten/Padhalter losen.
6. Die Verbindung (E) von der Leitung der Reinigungslösung offen.
7. Die Schrauben (C) entfern, dann den Bürsten-/Padhalterkopf (F) entfern.

Einbau

1. Die Bauteile in der umgekehnten Reiheinfolge des Ausbaus mit besonderer Vorsicht zum Folgenden wieder einbauen: Ist der Zylinderbürstenkopf (18c) am Gerät montiert, muss die Gasdruckfeder (A) nicht installiert sein.

P100121

REINIGUNGSMITTELTANK REINIGEN

(Für Geräte mit Chemical Mixing System)

Den Reinigungsmitteltank (45) wie folgt reinigen:

1. Das Gerät in den Entsorgungsbereich schieben.
2. Deckel (22) öffnen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebenenfalls mit dem Ablassrohr (16) entleeren. Deckel (22) schließen.
3. Den Tank (40) vorsichtig haben.
4. Den Deckel (46) ausschrauben und das Rohr (50) vom Tank (45) abschreiben.
5. Den Tank entfernen.
6. Den Tank in der darauf bestimmten Entsorgungszone waschen und reinigen.
7. Den Tank (45) einbauen und das Rohr (50) anschließen.
8. Nach der Entleerung des Tanks des Reinigungsmittels kann eine Spülung der Anlage Chemical Mixing System erforderlich sein und damit die Anlage nur mit Frischwasser Funktionieren zu halten.

ANMERKUNG

Es wird empfohlen, die Anlage zu spulen, wenn das Chemical Mixing System stark verschmutzt/verkrustet ist, lange stillgelegt war oder das Gerät lange nicht gereinigt wurde.

FEHLERSUCHE

Störung	Mögliche Ursache	Abhilfe
Die Motoren Funktionieren nicht; es schaltet sich keine Kontrollleuchte ein.	Batteriestecker nicht angeschlossen.	Anschließlich.
	Batterien komplett leer.	Die Batterien laden.
Das Gerät bewegt sich nicht (Nur für SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL)	Das Gerät wurde bei betätigten Schaltern mit dem Zündschlüssel gestartet.	Den Zündschlüssel auf “0” stellen, dann das Startverfahrenen wiederholen ohne die Schalter zu betätigten.
Die Kontrollleuchten (81) blinken gleichzeitig.	Der Kopfmotor ist überlastet.	Mit einer weniger harten Bürste, die für den zu reinigenden Boden geeignet ist, bzw. nicht mit eingeschalteten Extra-Anpressdruck arbeiten.
Die Bürsten faktionieren nicht; die rote Leuchtanzeige (81) ist eingeschaltet.	Entladene Batterien	Die Batterien laden.
Das Schmutzwasser wird nur ungenügend angesaugt.	Schmutzwassertank voll.	Tank entleeren.
	Schlauch von der Sauglippe gelöst.	Anschließen.
	Ansauggitter verstoptf oder Schwimmer geschlossen.	Das Gitter reinigen und der Schwimmer prüfen.
	Sauglippe schmutzig bzw. Sauglippengummis abgenutzt oder beschädigt.	Reinigen und Sauglippe prüfen.
	Tankdeckel nicht richtig geschlossen bzw. Dichtung abgenutzt.	Den Deckel richtig schreiben oder die Dichtung ersetzen.
Ungenügender Reinigungslösungsfluss zu den Bürsten.	Reinigungslösungs-/Frischwasserfilter verschutzt.	Den Filter reinigen.
	Tank schmutzig (Ablssöffnung verstopf).	Den Tank reinigen.
	Tank des Chemical Mixing System (optional) verschutzt/verkrustet.	Mit Spülzyklus reinigen.
Streifen verursacht durch die Sauglippe.	Schmutz anwesend unter den Gummis der Sauglippe.	Abfälle entfernen.
	Gummis der Sauglippe abgenutzt, gerissen oder abgesplttert.	Gummis austauschen.
	Sauglippe nicht mit Sterngriff eingestellt.	Einstellen.

ANMERKUNG

Wurde das Gerät mit eingebautem Ladegerät gekauft, kann es bei ausgebauten Ladegerät nicht betrieben werden. Wenden Sie sich bei Störungen des Ladegerats an einen autorisierten Kundendienst.

Für weitere Informationen setzen Sie sichitte mit einem Nilfisk-Alto-Kundendienst in Verbindung, bei dem die Service-Anleitung erhältlich ist.

VERSCHROTTUNG

Die Geräteverschrottung hat bei einer autorisierten Verschrottungsstelle zu erfolgen.

Vor der Geräteverschrottung sind folgende Bauteile/Werkstoffe zu entfernen und zu trennen sowie gemäß

Umweltschutzvorschriften gesondert zu entsorgen:

• Batterien
  Bürsten/Pads
  Kunststoffleitungen und -teile
  Elektrische und elektronische Teile (^*)

(*) Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Teile an die örtliche Nilfisk-Alto-Niederlassung.

TABLE DES MATIERES

INTRODUCTION 2

BUT ET CONTENU DU MANUEL 2

DESTINATAIRES 2

TECHNISCHE EIGENSCHAPPEN 9

ELEKTRISCHE INSTALLATIE (SCRUBTEC 653B) 11

ELEKTRISCHE INSTALLATIE (SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL) 12

GEBRUIK 13

CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE 13

DE ACCU'S MONTEREN EN HET TYPE ACCU INSTellen (WET OF GEL) 14

VOOR HET STARTEN VAN DE MACHINE 15

DE MACHINE STARTEN EN STOPPEN 18

MACHINE IN GEBRUIK (WASSEN/DROGEN) 19

DE TANKS LEGEN 21

NA GEBRUIK VAN DE MACHINE 21

LANGE PERIODE VAN STILLSTAND 21

EERSTE GEBRUIKSPERIODE 21

ONDERHOUD 22

ONDERHOUDSSCHEMA 22

ACCU'S OPLADEN 23

CONTROLE VAN DE BEDRIJFSUREN VAN DE MACHINE 24

REINIGING VAN DE TREKKER 24

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER 25

REINIGING VAN DE BORSTELS/PADS 26

REINIGING VAN HET FILTER VOOR DE MOTOR VAN HET AANZUIGSYSTEEM 26

REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL/SCHOON WATER 26

REINIGING VAN DE TANKS, VAN HET AANZUIGROOSTER MET VLOTTER EN CONTROLE VAN DE PAKKING

VAN DE AFDEKKING 27

CONTROLE / VERVANGING VAN DE ZEKERINGEN 28

DEMONTAGE/MONTAGE VAN HET SCHROBDEK MET BORSTELHOUDER/PADHOUDER/HOUDER

VOOR CILINDRISCHE BORSTELS 29

REINIGING VAN DE TANK MET REINIGINGSMIDDEL 29

STORINGEN LOKALISEREN 30

VERWIJDERING 30

INLEIDING

OPMERKING

TECHNISCHE EIGENSCHAPPEN

EERSTE GEBRUIKSPERIODE

A-5101 Bergheim bei Salzburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.nilfisk-alto.at

CANADA

Clarke Canada

Tel.: [phone]

Fax: [phone]

CZECH REPUBLIC

ALTO Ceskà republika s.r.o.

Zateckych 9 - 14000 Praha 4

Czech Republic

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

DENMARK

Nifisk-ALTO

Guido-Oberdorfer-Str. 10

89287 Bellenberg

Germany

Tel.: (+49) (0) 180 5 37 37 37

Fax: (+49) (0) 180 5 37 37 38

E-mail: [e-mail]

www.nilfisk-alto.de

GREECE

Nifisk-Advance SA

8, Thoukididou str.

164 52 Argiroupolis

Greece

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

HOLLAND

Nilfisk-ALTO

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Sales: [e-mail]

Service: [e-mail]

www.nilfisk-advance.hu

ITALY

Nilfisk-ALTO

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

SINGAPORE

Nilfisk-Advance Pte. Ltd.

Nilfisk-ALTO Division

40 Loyang Drive

Singapore 508961

[e-mail]

Tel.: [phone]

Fax: [phone]

SPAIN

Nilfisk-ALTO

Division of Nilfisk-Advance S.A.

Torre DAr

Paseo del Rengle, 5 PI.10

E-08302 Mataró

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.nilfisk-alto.com

SWEDEN

ALTO Sverige AB

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Clarke

2100 Highway 265

Springdale, AR 72764

USA

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.ClarkeUS.com

Tel.: [phone]

Fax: [phone]

E-mail:

[e-mail]

www.AmericanSanders.com

American Lincoln

1100 Haskins Road
