BEDIENUNGSANLEITUNG ATTIX 200 TYPE 22 NILFISK

TELERUPTEUR ETOILE TELERUPTEUR TRIANGLE

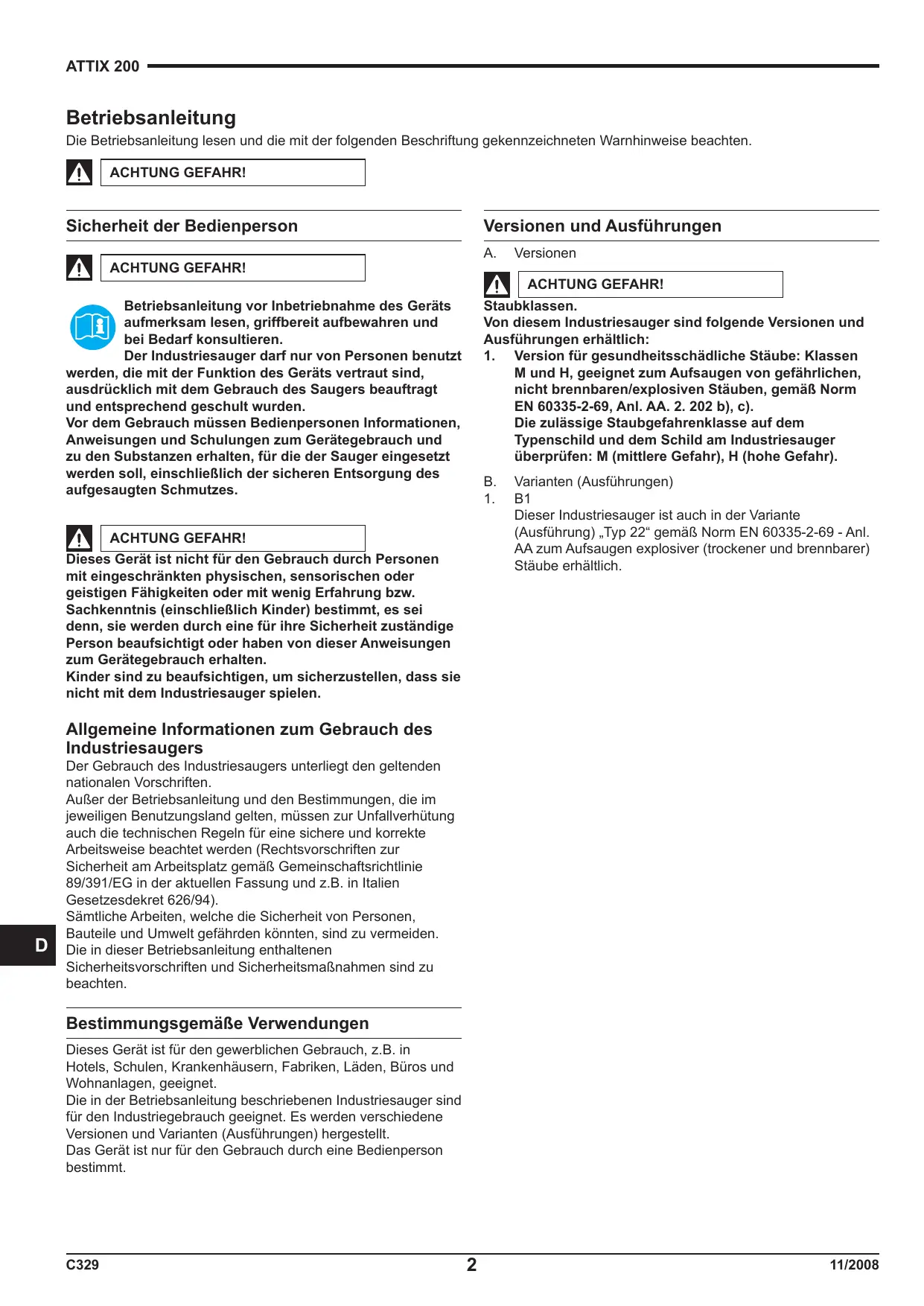

C329 ATTIX 200 Betriebsanleitung Die Betriebsanleitung lesen und die mit der folgenden Beschriftung gekennzeichneten Warnhinweise beachten. ACHTUNG GEFAHR! Sicherheit der Bedienperson Versionen und Ausführungen

ACHTUNG GEFAHR! Versionen ACHTUNG GEFAHR! Staubklassen. Von diesem Industriesauger sind folgende Versionen und Ausführungen erhältlich:

1. Version für gesundheitsschädliche Stäube: Klassen

M und H, geeignet zum Aufsaugen von gefährlichen, nicht brennbaren/explosiven Stäuben, gemäß Norm EN 60335-2-69, Anl. AA. 2. 202 b), c). Die zulässige Staubgefahrenklasse auf dem Typenschild und dem Schild am Industriesauger überprüfen: M (mittlere Gefahr), H (hohe Gefahr). Betriebsanleitung vor Inbetriebnahme des Geräts aufmerksam lesen, griffbereit aufbewahren und bei Bedarf konsultieren. Der Industriesauger darf nur von Personen benutzt werden, die mit der Funktion des Geräts vertraut sind, ausdrücklich mit dem Gebrauch des Saugers beauftragt und entsprechend geschult wurden. Vor dem Gebrauch müssen Bedienpersonen Informationen, Anweisungen und Schulungen zum Gerätegebrauch und zu den Substanzen erhalten, für die der Sauger eingesetzt werden soll, einschließlich der sicheren Entsorgung des aufgesaugten Schmutzes.

ACHTUNG GEFAHR! Dieses Gerät ist nicht für den Gebrauch durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit wenig Erfahrung bzw. Sachkenntnis (einschließlich Kinder) bestimmt, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder haben von dieser Anweisungen zum Gerätegebrauch erhalten. Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Industriesauger spielen. Varianten (Ausführungen) Dieser Industriesauger ist auch in der Variante (Ausführung) „Typ 22“ gemäß Norm EN 60335-2-69 - Anl. AA zum Aufsaugen explosiver (trockener und brennbarer) Stäube erhältlich. Allgemeine Informationen zum Gebrauch des Industriesaugers

Der Gebrauch des Industriesaugers unterliegt den geltenden nationalen Vorschriften. Außer der Betriebsanleitung und den Bestimmungen, die im jeweiligen Benutzungsland gelten, müssen zur Unfallverhütung auch die technischen Regeln für eine sichere und korrekte Arbeitsweise beachtet werden (Rechtsvorschriften zur Sicherheit am Arbeitsplatz gemäß Gemeinschaftsrichtlinie 89/391/EG in der aktuellen Fassung und z.B. in Italien Gesetzesdekret 626/94). Sämtliche Arbeiten, welche die Sicherheit von Personen, Bauteile und Umwelt gefährden könnten, sind zu vermeiden. Die in dieser Betriebsanleitung enthaltenen Sicherheitsvorschriften und Sicherheitsmaßnahmen sind zu beachten. Bestimmungsgemäße Verwendungen Dieses Gerät ist für den gewerblichen Gebrauch, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Wohnanlagen, geeignet. Die in der Betriebsanleitung beschriebenen Industriesauger sind für den Industriegebrauch geeignet. Es werden verschiedene Versionen und Varianten (Ausführungen) hergestellt. Das Gerät ist nur für den Gebrauch durch eine Bedienperson bestimmt. C329

11/2008 ATTIX 200 Klassifizierung in Übereinstimmung mit der Norm EN 60335-2-69 - Anl. AA Allgemeine Hinweise Die Geräte für gesundheitsschädlichen Staub wurden nach den folgenden Staubklassen geordnet:

1. M (mittlere Gefahr) zur Abscheidung von Staub mit einem

Expositions-Grenzwert größer als 0,1 mg/m3;

2. H (hohe Gefahr) zur Abscheidung von jeglichem Staub

mit allen Expositions-Grenzwerten kleiner als 0,1 mg/m3, einschließlich krebserregenden und krankheitserregenden Stäuben. ACHTUNG GEFAHR! Brand- und Explosionsgefahr. –– Die Industriesauger dürfen nur verwendet werden, wenn die Bedienperson sicher ist, keine aktiven Zündquellen aufzusaugen. –– Es ist verboten die folgenden Materialien aufzusaugen: Brennende Materialien (Glut, warme Asche, brennende Zigaretten usw.), brennbare Flüssigkeiten, aggressive Substanzen (z.B. Benzin, Lösemittel, Säuren, alkalische Lösungen, usw.). –– Es ist verboten die folgenden Materialien aufzusaugen: explosive und leicht entzündbare Pulver (wie Magnesium-, Aluminiumpulver, usw.). –– Die Industriesauger eignen sich nicht zum Aufsaugen explosiver oder ähnlicher Substanzen im Sinne der Rechtsvorschriften zu Explosivstoffen, bzw. Flüssigbrennstoffe und brennbare Pulver- und Flüssigkeitsmischungen. Staubemissionen in die Umwelt Leistungsrichtwerte der: Versionen für gesundheitsschädliche Stäube (Klassen L - M - H): L: Hält mindestens 99,1 % der Staubpartikel mit einer Größe von ≥ 3 μm zurück. M: Hält mindestens 99,9 % der Staubpartikel mit einer Größe von ≥ 3 μm zurück. H: Absolutfilter H14 in Übereinstimmung mit EN 1822. ACHTUNG GEFAHR! Notfall Im Notfall: –– Filterbruch; –– Brand; –– Kurzschluss; –– Motorstopp; –– Elektrischer Schock; –– Usw.; Industriesauger ausschalten, Netzstecker abziehen und Fachpersonal kontaktieren. Hinweis Bei der Version (Ausführung) Typ 22 Arbeitsbereich auf eventuell erlaubte Stoffe überprüfen. ACHTUNG GEFAHR! Industriesauger dürfen nicht im Freien oder in feuchter Umgebung benutzt oder aufbewahrt werden. Mit dem Industriesauger können nur trockene Stäube und keine Flüssigkeiten aufgesaugt werden.

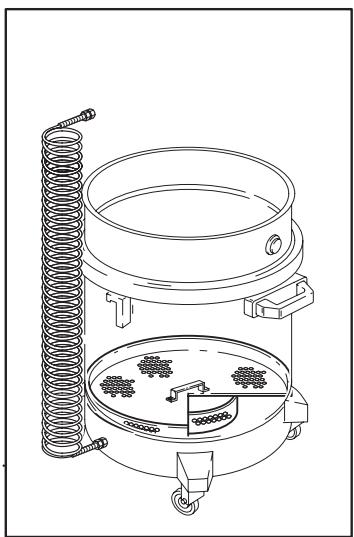

C329 ATTIX 200 Beschreibung des Industriesaugers - Schilder Umrüstzubehör Für den Industriesauger ist verschiedenes Umrüstzubehör erhältlich: –– Herausnehmbarer Zyklon; –– Entleerungsbügel und Fassklammer; –– Absolutfilter auf der Druckleitung; –– Rost und Vakuumpumpe; –– Abscheidesieb; –– Patronenfilter; –– Elektrischer Filterrüttler; Dieses Zubehör können schon bei der Bestellung installiert werden. Als Alternative können sie auch später installiert werden. Wenden Sie sich für weitere Informationen bitte an das Verkaufsnetz. Die Anleitungen zur Anwendung und deren Betriebsanleitung sind zusammen mit dem Zubehör erhältlich. Abbildung 1

Typenschild: Artikelnummer mit Verwendungsklasse (M - H), technische Daten, Seriennummer, CE-Kennzeichnung, Baujahr. B. Staubbehälter C. Verriegelungen D. Geräteschalter E. Griff F. Stutzen G. Verschlussdeckel Stutzen (Industriesauger der Klassen M - H) H. Warnschild (Industriesauger der Klassen M - H) Hinweisschild Dieses Schild weist die Bedienperson darauf hin, dass der Filter nur bei ausgeschaltetem Gerät gerüttelt werden darf (siehe auch den Abs. „Hauptfilter rütteln“). L. Auslass M. Schild mit Spannungsangabe Zeigt an, dass im Inneren der Schalttafel die auf dem Schild angegebene Spannung vorhanden ist. N. Hinweisschild (Spannung) Da die Schalttafel spannungsführend ist, muss der Zugriff auf autorisiertes Personal beschränkt sein, das jedoch vor dem Öffnen die Stromversorgung des Gerätes unterbrechen muss, indem der Hauptschalter D auf Stellung 0 (AUS) gestellt und der Netzstecker aus der Steckdose gezogen wird. Dieser Industriesauger erzeugt einen starken Luftstrom der durch die Saugöffnung F angesaugt und durch den Auslass L ausgestoßen wird; in diesem Sinne ist die Drehrichtung des Motors festzustellen nachdem der Schlauch und das Saugzubehör verbunden wurden. Vor dem Anschalten des Industriesaugers Ansaugschlauch an den Anschlussstutzen anschließen und das für die jeweilige Reinigungsarbeit geeignete Saugwerkzeug am Ansaugschlauch anbringen. Konsultieren Sie für das gewünschte Saugzubehör den Zubehörkatalog oder wenden Sie sich an den Kundendienst. Verwenden Sie insbesondere für die Saugervariante „Typ 22“ ausschließlich antistatische Originalersatzteile. Die Durchmesser der verwendbaren Ansaugschläuche können Sie der Tabelle mit den technischen Daten entnehmen. Dieser Industriesauger ist mit einem internen Leitblech ausgestattet, das aufgesaugte Material in einen zentrifugalen Wirbel zwingt und das Material im Auffangbehälter niederschlägt. Der Industriesauger ist mit einem Hauptfilter ausgestattet, der seinen Einsatz bei den meisten Anwendungen der Klasse M für gesundheitsschädliche Stäube ermöglicht. Neben dem Hauptfilter, der gewöhnliche Stäube zurückhält, kann auch ein sekundärer Filter (Absolutfilter H) mit stärkerer Filterkraft zum Zurückhalten von sehr feinen gesundheitsschädlichen Stäuben eingesetzt werden. C329 ACHTUNG GEFAHR! Nur Originalumrüstzubehör verwenden. Zubehörteile Konsultieren Sie bitte für die zahlreich erhältlichen Zubehörteile den Zubehörkatalog. ACHTUNG GEFAHR! Variante (Ausführung) Typ 22: Wenden Sie sich bitte an das Verkaufsnetz. ACHTUNG GEFAHR! Die Varianten Typ 22 sind mit Sicherheitsansaugstutzen ausgerüstet, die nur mit Originalzubehör verwendet werden können. Veränderungen des Ansaugstutzens sind unter keinen Umständen erlaubt. ACHTUNG GEFAHR! Nur Originalzubehör verwenden.

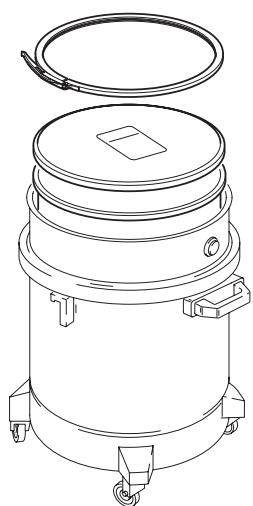

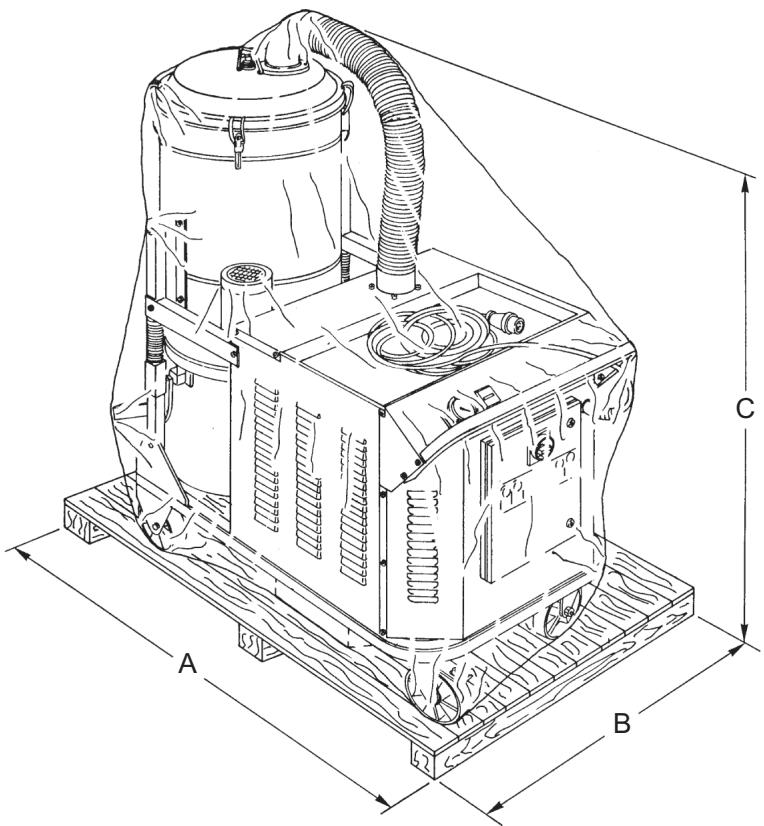

11/2008 ATTIX 200 Verpackung und Auspacken Die Verpackungsmaterialien müssen gemäß den geltenden Rechtsvorschriften entsorgt werden. Abbildung 2 Modell A (mm) B (mm) C (mm) Gewicht (kg) Nylonfolieverpackung

Inbetriebnahme - Anschluss an das Stromnetz

Verlängerungskabel Bei Verwendung eines Verlängerungskabels ist darauf zu achten, dass der Kabelquerschnitt der Stromaufnahme und der Schutzart des Industriesaugers entspricht. ACHTUNG GEFAHR! Vor der Inbetriebnahme Industriesauger auf ordnungsgemäßen Zustand überprüfen. Stellen Sie, bevor Sie den Sauger an das Stromnetz anschließen, sicher, dass die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt. Den Stecker des Gerätekabels an eine mit korrekter Erdung installierte Steckdose anschließen. Der Industriesauger muss ausgeschaltet sein. Netzstecker und Kabelanschlüsse müssen vor Wasserspritzern geschützt sein. Den korrekten Anschluss zwischen Stecker und Steckdose prüfen. Nur Industriesauger mit Netzkabeln verwenden, die einen einwandfreien Zustand aufweisen (bei Kabelschäden besteht die Gefahr von Stromschlägen!). Die Netzanschlussleitung regelmäßig auf Schäden, Risse oder Kabelabnutzung untersuchen. ACHTUNG GEFAHR! Variante Typ 22: Beim Aufsaugen von brennbaren Stäuben dürfen keine Verlängerungskabel, Steckvorrichtungen und Netzadapter verwendet werden. Mindestquerschnitt der Verlängerungskabel L = 20 m Max Kabeltyp = HO7 RN - F Max. Leistung (kW) Mindestschnittfläche (mm2)

ACHTUNG GEFAHR! Steckdosen, Stecker, Anschlüsse und die Verlegung des Verlängerungskabels müssen der IP-Schutzart des Industriesaugers auf dem Typenschild entsprechen. ACHTUNG GEFAHR! Die Netzsteckdose des Industriesaugers muss mit einem Fehlerstrom-Schutzschalter mit Fehlerstrombegrenzung, der die Stromversorgung unterbricht, sobald der Erdungsstrom 30 mA für 30 msek. übersteigt, oder einen gleichwertigen Schutzstromkreis geschützt sein. ACHTUNG GEFAHR! Während des Gerätebetriebs vermeiden: –– Auf die Netzanschlussleitung zu treten, sie zu quetschen, an ihr zu ziehen oder sie zu beschädigen. –– Die Netzanschlussleitung nur mit dem Stecker aus der Steckdose ziehen (nicht am Kabel aus der Steckdose ziehen); –– Beim Ersetzen der Netzanschlussleitung dieses nur durch eine von demselben Typ ersetzen, die der Originalleitung entspricht: HO7 RN - F, dasselbe gilt auch für eventuelle Verlängerungskabel. –– Die Netzanschlussleitung darf nur durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden. ACHTUNG GEFAHR! Niemals Wasser auf den Industriesauger spritzen: Gefahr für Personen und Kurzschlussgefahr. Die jeweils gültige Fassung der Gemeinschaftsrichtlinien, der nationalen Rechtsvorschriften, der geltenden Normen (UNI - CEI - EN), insbesondere die europäische Norm EN 60335-2-69 sind zu beachten.

C329 ATTIX 200 Aufsaugen von trockenen Substanzen

Wartungen und Reparaturen ACHTUNG GEFAHR! Vor jeder Reinigung oder Wartung und beim Ersetzen von Teilen oder der Geräteumrüstung in eine andere Ausführung/Variante ist der Industriesauger von der Stromquelle zu trennen; der Netzstecker aus der Netzsteckdose muss gezogen werden. –– Es dürfen nur die in dieser Betriebsanleitung beschriebenen Wartungen ausgeführt werden. –– Nur Originalersatzteile verwenden. –– Keine Änderungen am Industriesauger ausführen. Hinweis Die im Lieferumfang enthaltenen Filter und der Sicherheitsbehälter, wenn vorhanden, müssen korrekt installiert werden. ACHTUNG GEFAHR! Die anwendbaren Sicherheitsbestimmungen über die Stoffe, die aufgesaugt werden sollen, sind zu beachten. Gebrauch als Staubsauger (nur Klassen M und H) Bei Nichtbeachtung dieser Anweisungen könnte die Sicherheit der Bedienperson gefährdet werden. Außerdem würde die mit dem Industriesauger gelieferte EGKonformitätserklärung ungültig. ACHTUNG! Die Versionen M und H des Industriesaugers können als „Staubsauger“ gemäß EN 60335-2-69 – Anl. AA.22.202 verwendet werden. Diese Versionen sind mit einer akustischen Warnvorrichtung ausgerüstet, die die Bedienperson alarmiert, wenn die Ansauggeschwindigkeit unter 20 m/s sinkt. ACHTUNG GEFAHR! Wenden Sie sich bitte für nicht in dieser Betriebsanleitung erläuterte Wartungsarbeiten und für Reparaturarbeiten an den technischen Kundendienst oder unser Verkaufsnetz! Die akustische Warnvorrichtung funktioniert korrekt, wenn an den Industriesauger ein 3 m langer Schlauch mit einem Nenndurchmesser gemäß Tabelle „Technische Daten“ (S.

7) angeschlossen ist. Für andere Saugerkonfigurationen

wenden Sie sich bitte an den Hersteller-Kundendienst. ACHTUNG! Wenn beim Saugen im EOB-Betrieb die Abluft in den Raum zurückgeführt wird, ist für eine ausreichende Luftwechselrate zu sorgen. Nationale Bestimmungen müssen dabei beachtet werden.

11/2008 ATTIX 200 Technische Daten - Abmessungen Technische Daten Parameter Spannung (50 Hz) Maßeinheit

7,5 Leistung (EN 60335-2-69)

Betriebsgeräusch Fassungsvermögen

Max. Luft ohne Schlauch und Reduzierstück L/min

Max. Luft (m 3 Schlauch Ø 50 mm) Ansaugung Max. Unterdruck L/min

Saugleitung M und H Klassen

Ø 70 Hauptfilterfläche (N)

3,5 Absolutfilterfläche H (Saugseite) (Code 17050)

Absolutfilterfläche (Druckleitung) (Code 17092)

Leistungsfähigkeit Absolutfilter gemäß Methode MPPS (EN 1822)

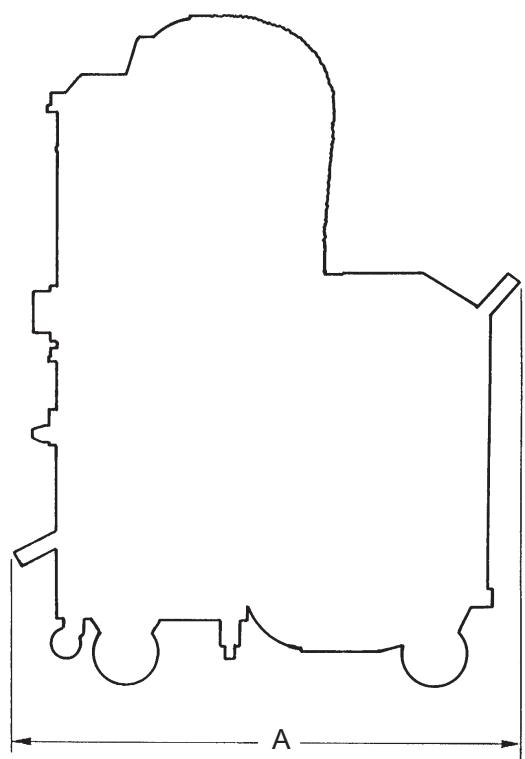

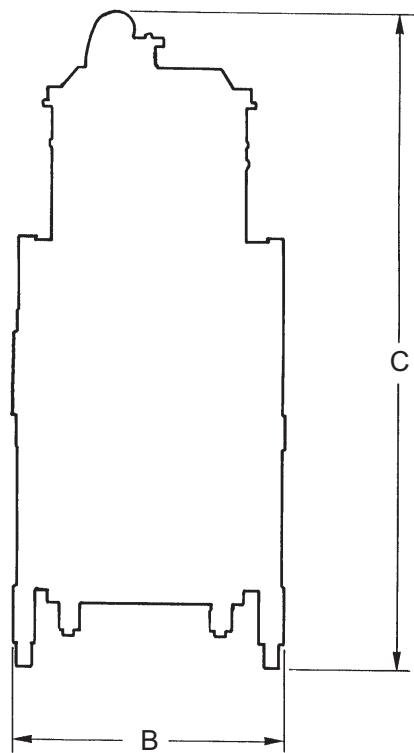

Hinweis Lagerhaltung: T : -10 ...+40°C Feuchtigkeit: ≤ 85% Betriebsbedingungen: Maximale Höhe 800 m (bis zum 2.000 m mit verringerter Leistung) T: -10 ...+40°C Feuchtigkeit: ≤ 85% Platzbedarf Abbildung 3

Modell A (mm) B (mm) C (mm) Gewicht (kg)

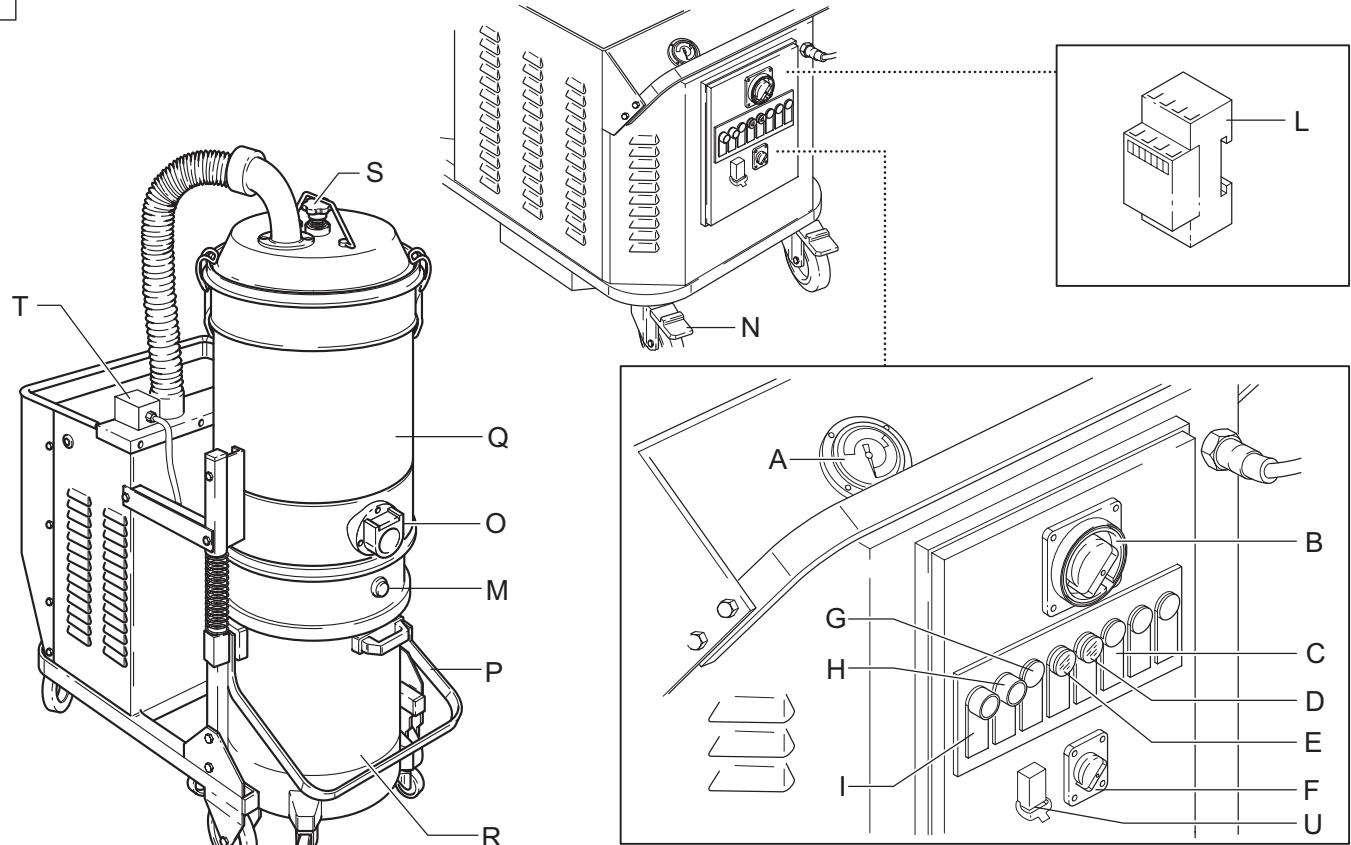

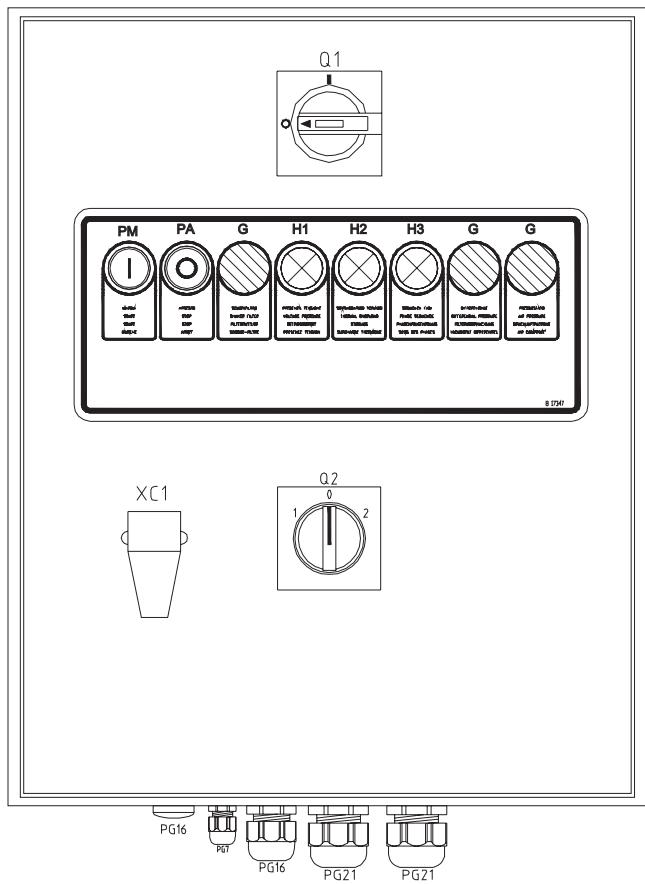

C329 ATTIX 200 Bedienteile, Anzeigen und Anschlüsse Betrieb Abbildung 4

Abbildung 7 Vakuummeter Hauptschalter (Aufstellen I - Ausschalten 0) Kontrollleuchte Phasenumkehr (Versionen M - H) Kontrollleuchte Überhitzung Kontrollleuchte Gerät am Netz Laufrichtungsumschalter Start-Taste des elektrischen Filterrüttlers (Option) Stopptaste Starttaste Betriebsstundenzähler LED-Anzeige des Füllungsstands Räderbremsen Ansaugstutzen Auslösehebel Staubbehälter Filterkammer Staubbehälter Filterrüttelknauf Hauptfilter Akustische Warnvorrichtung für Geschwindigkeiten unter 20 m/s Stecker Mikroschalter Düsen

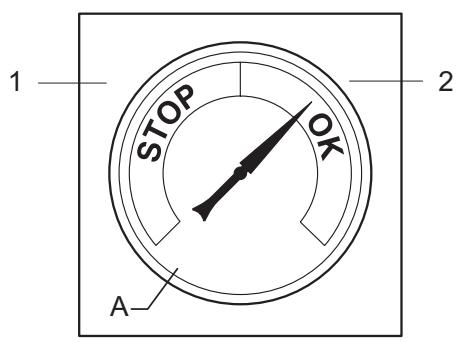

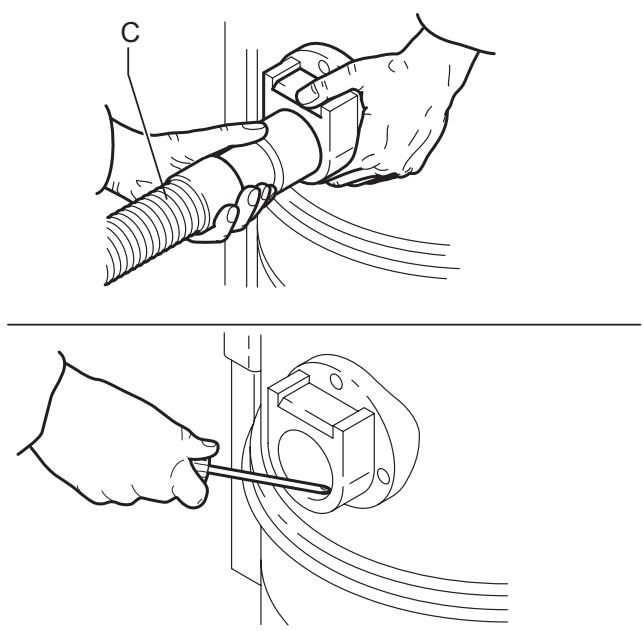

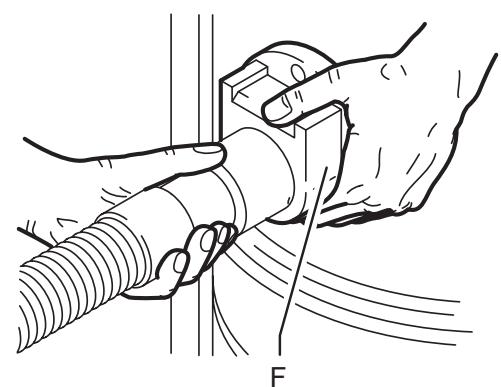

Die Förderleistung überprüfen: –– Während des Betriebs muss der Zeiger des Vakuummeters A (Abb. 7) im grünen Bereich (OK) bleiben, um zu garantieren, dass die Geschwindigkeit der angesaugten Luft nicht unter den Sicherheitswert von 20 m/sek. sinkt; –– Befindet sich der Zeiger im roten Bereich (STOP), liegt die Luftgeschwindigkeit im Ansaugschlauch unter 20 m/s: Der sichere Gerätebetrieb ist nicht gewährleistet. In diesem Fall gibt die akustische Warnvorrichtung des Industriesaugers einen pulsierenden Signalton ab. Filter reinigen oder austauschen. –– Nach dem Reinigen oder Austauschen des Filters muss der Zeiger des Vakuummeters wieder in den grünen Bereich zurückkehren und der Signalton muss verstummen. –– Ansaugschlauch schließen. Der Zeiger des Vakuummeters muss vom grünen (OK) in den roten Bereich (STOP) wechseln und die akustische Warnvorrichtung muss einen pulsierenden Signalton abgeben. Kontrollen vor dem Einschalten Vor dem Einschalten prüfen: –– ob die Filter eingesetzt sind; –– ob die Verriegelungen fest angezogen sind; –– ob der Ansaugschlauch und das Zubehör korrekt im Ansaugstutzen F (Abb. 5) verbunden sind; –– ob der Sicherheitsstaubbeutel oder -Behälter, sofern vorgesehen, eingesetzt ist. –– Nicht mit defektem Filterelement benutzen. ACHTUNG GEFAHR! Nur Schläuche mit Durchmessern gemäß Tabelle „Technische Daten“ verwenden. So wird verhindert, dass die Luftgeschwindigkeit unter 20 m/s absinkt. ACHTUNG GEFAHR! Während des Betriebs immer sicherstellen, dass der Zeiger des Vakuummeters im grünen Bereich (OK) bleibt. Bei Problemen siehe Kapitel „Fehlersuche“. Einschalten

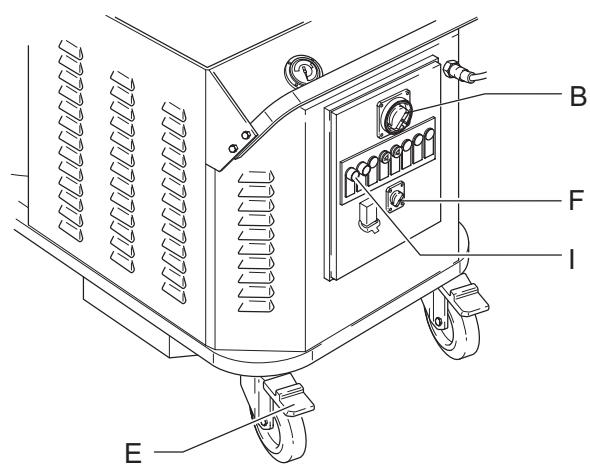

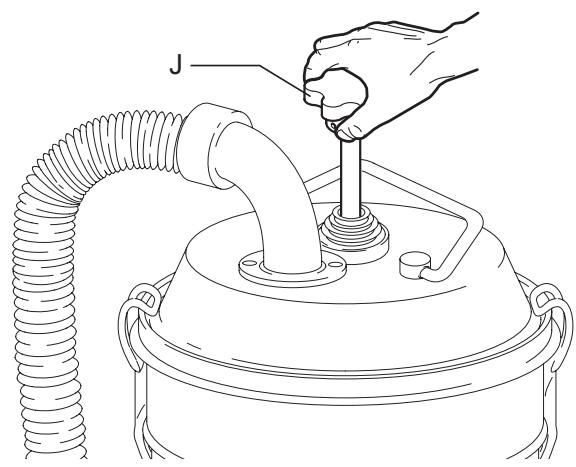

Vor dem Einschalten des Industriesaugers Radbremsen E (Abb. 6) betätigen; Zum Anschluss der Düsenfernsteuerung (an-/ausschalten, sofern vorhanden) Stecker V (Abb. 6) von der Schalttafel abziehen und den im Lieferumfang des Industriesaugers enthaltenen Stecker Z (Abb. 6) verwenden. Schalter B (Abb. 6) betätigen und in Stellung I drehen. Zum Einschalten Taste 1 betätigen. Düsen (sofern vorhanden) betätigen. Zum Stoppen Taste H betätigen. Zum Ausschalten Hauptschalter B in Stellung 0 drehen. Funktioniert der Industriesauger nicht und leuchtet die Kontrollleuchte C (Abb. 4) auf, Laufrichtungsumschalter F in die entgegengesetzte Richtung drehen. Hauptfilter rütteln Je nach Menge des aufgesaugten Materials, wenn der Zeiger des Vakuummeters A (Abb. 7) vom grünen (OK) in den roten Bereich (STOP) wechselt und/oder wenn die akustische Warnvorrichtung den Signalton abgibt, muss der Hauptfilter mit Knauf J (Abb. 8) gerüttelt werden. ACHTUNG GEFAHR! Das Gerät vor dem Rütteln des Filters ausschalten. Den Filter nicht bei eingeschaltetem Gerät rütteln. Darauf warten, dass sich der Staub absetzen kann, bevor das Gerät wieder in Gang gesetzt wird. Sollte der Zeiger trotz dem Filterrütteln im roten Bereich (STOP) bleiben, muss das Filterelement ersetzt werden (siehe Abs. „Hauptfilter ersetzen“).

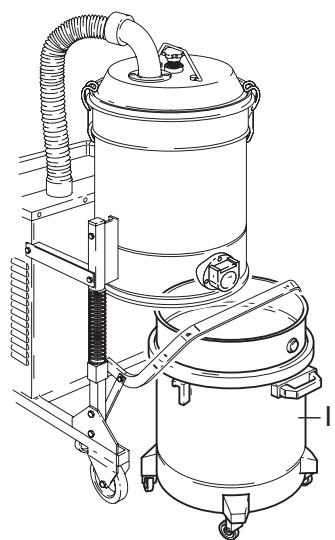

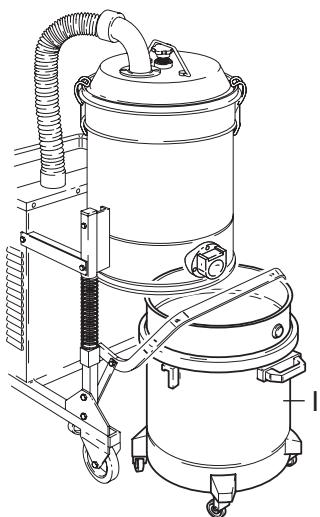

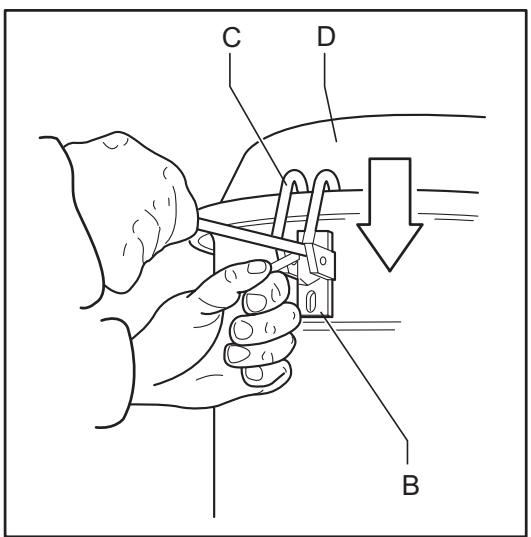

11/2008 ATTIX 200 Ausschalten - Notabschaltung Ersatz des Sicherheitsbehälters: –– Den Ansaugschlauch an einem sicheren und staubfreien Ort positionieren. –– Den Staubbehälter I (Abb. 10) aushaken; –– Den Sicherheitsbehälter mit dem entsprechenden Deckel schließen, aus dem Staubbehälter I (Abb. 10) herausziehen und durch einen leeren Sicherheitsbehälter ersetzen. –– Das Gerät wieder in Betrieb nehmen, um die Staubverteilung zu vermeiden. –– Den Zustand der Dichtung und die korrekte Positionierung prüfen. –– Den Motor abstellen, den leeren Behälter positionieren und wieder einhaken. Die Stopptaste H (Abb. 4) drücken. Staubbehälter entleeren

ACHTUNG GEFAHR! Das Gerät vor diesen Arbeitsvorgängen ausschalten und den Netzstecker aus der Netzsteckdose ziehen. Die Staubklasse des Industriesaugers prüfen. Vor dem Entleeren sollte der Filter gereinigt werden (siehe Abs. „Hauptfilter rütteln“).

Versionen für gesundheitsschädliche Stäube: Klassen M - H: geeignet für gefährliche und/oder krebserregende Stäube (Klasse H). Am Ende der Arbeit

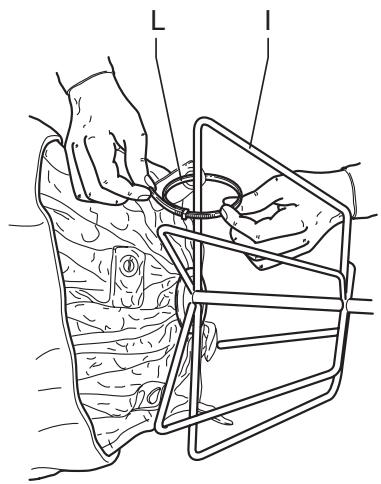

ACHTUNG GEFAHR! Diese Arbeitsvorgänge dürfen nur in Übereinstimmung mit den geltenden Rechtsvorschriften und von geschultem Fachpersonal und mit entsprechender Schutzausrüstung ausgeführt werden. Während dieser Arbeitsvorgänge keinen Staub aufwirbeln. Die Schutzmaske P3 tragen. Bei gefährlichen und/oder gesundheitsschädlichen Stäuben kann ein Plastikbeutel benutzt werden (unser Code 40100). Bei Asbest darf der Sicherheitsbehälter verwendet werden. In diesem Fall muss das Gerät mit unserem Sicherheitsbehälter aus ABS (unser Code 8 30202 - 8 31365 Abb. 10) zur Staubentsorgung verwendet werden. Die Entsorgung des Behälters und/oder des Staubbeutels darf nur von geschultem Personal und gemäß der geltenden Bestimmungen ausgeführt werden.

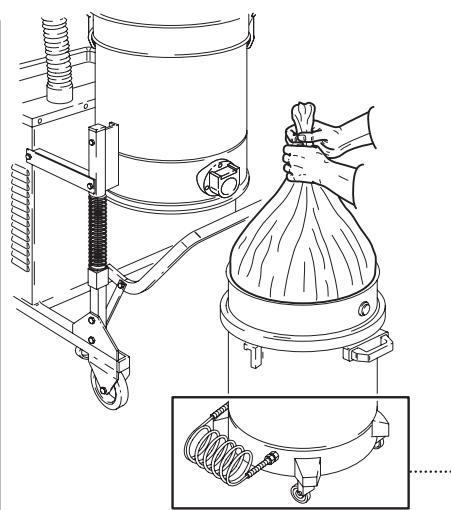

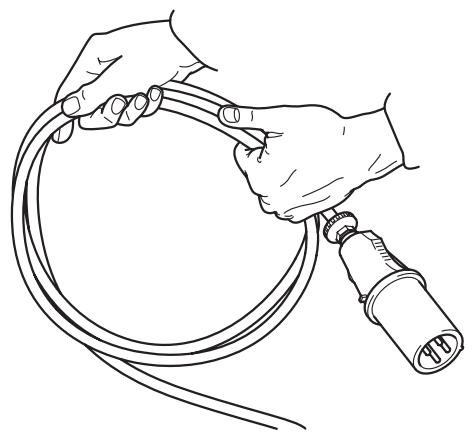

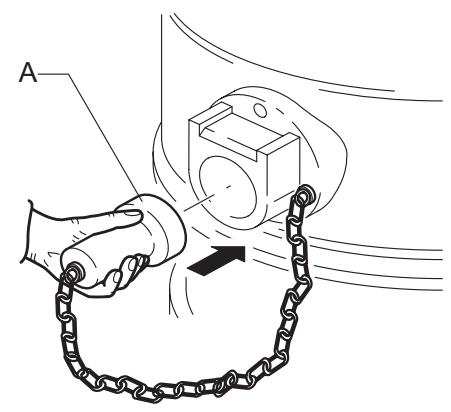

Den Industriesauger ausschalten und den Netzstecker aus der Netzsteckdose ziehen. Das Anschlusskabel (Abb. 11) aufrollen. Den Sammelbehälter leeren, gemäß den Anweisungen im Abschnitt „Staubbehälter entleeren“. Industriesauger wie in Abschnitt „Wartung, Reinigung und Entsorgung“ erläutert reinigen. Bei Ansaugung aggressiver Substanzen, den Behälter mit sauberem Wasser ausspülen. Das Gerät an einem trockenen Ort und außerhalb der Reichweite von unbefugtem Personal aufbewahren. Für den Transport und nach dem Gerätegebrauch (insbesondere bei den Versionen M und H) Ansaugöffnung mit dem entsprechenden Deckel A (Abb. 11) schließen.

C329 ATTIX 200 Wartung, Reinigung und Entsorgung Haupt- und Absolutfilter ausbauen und ersetzen ACHTUNG GEFAHR! Beim Absaugen gefährlicher Stoffe werden die Filter des Industriesaugers kontaminiert, daher: –– Besonders sorgfältig vorgehen, um zu vermeiden, dass hierbei erheblich Staub und/oder abgesaugtes Material aufgewirbelt werden kann; –– Der ausgebaute und/oder ersetzte Filter muss in einen undurchlässigen Plastikbeutel gelegt werden; –– Den Plastikbeutel dicht verschließen; –– Der kontaminierte Filter muss gemäß der gültigen Bestimmungen entsorgt werden.

ACHTUNG GEFAHR! ANMERKUNG: Die folgenden Vorsichtsmaßnamen müssen im Bereich der Wartungsarbeiten, inkl. Reinigung und Ersetzen des Haupt- und Absolutfilters, durchgeführt werden. A. Zur Wartung durch die Bedienperson muss das Gerät auseinander genommen, gereinigt und gewartet werden, soweit dies durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen. Geeignete Vorsichtsmaßnahmen beinhalten die Reinigung vor dem Auseinandernehmen. Ferner müssen an dem Ort, an dem das Gerät auseinandergenommen wird, eine Filterlüftung, die Reinigung des Wartungsbereichs und geeignete persönliche Schutzausrüstungen gewährleistet sein. B. Bei Geräte der Klasse H und M sollte das Äußere des Gerätes durch Staubabsaugverfahren gereinigt und sauber abgewischt werden oder mit Abdichtmitteln behandelt werden, bevor sie aus dem gefährlichen Gebiet genommen wird. Alle Geräteteile müssen, wenn sie aus dem gefährlichen Bereich entfernt werden, als verunreinigt angesehen werden: Eine Staubverteilung ist unbedingt zu vermeiden. Bei der Durchführung von Wartungs- oder Reparaturarbeiten müssen alle verunreinigten Bauteile, die nicht gründlich gereinigt werden können, entsorgt werden. Solche Bauteile müssen in dichten Beuteln gemäß den gültigen örtlichen Bestimmungen für die Beseitigung derartiger Abfalle entsorgt werden. Es ist wichtig diese Prozedur zur Entsorgung des Hauptfilters und des Absolutfilters und auf dem Luftauslass zu befolgen. ANMERKUNG: Die nicht staubdichten Abteilungen sind mit dem entsprechenden Werkzeug (Schraubenzieher, Schlüssel, usw.) zu öffnen und sorgfältig zu reinigen. C. Mindestens jährlich muss eine technische Überprüfung durchgeführt werden, die zum Beispiel aus der Überprüfung der Filter auf Schäden, der Dichtigkeit des Gerätes und der einwandfreien Funktion der elektrischen Schalttafel besteht. Diese Überprüfung muss vom Hersteller oder von einer ausgebildeten Person durchgeführt werden.

ACHTUNG GEFAHR! Nur Originalersatzteile verwenden.

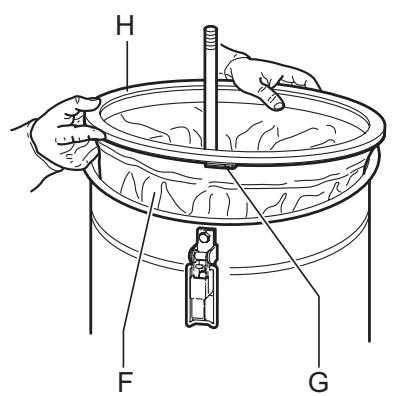

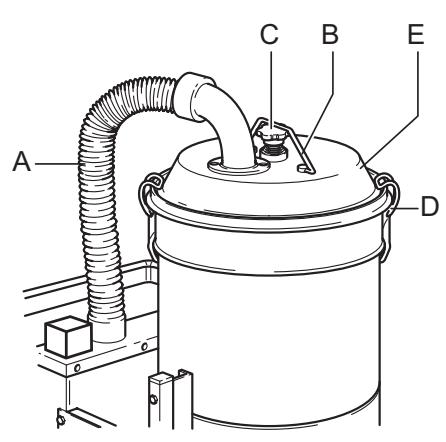

ACHTUNG GEFAHR! Der Filteraustausch ist ein wichtiger Vorgang, der nicht leichtfertig ausgeführt werden darf. Der Filter ist durch einen neuen zu ersetzen, der über die gleichen Eigenschaften in Bezug auf die Filterkapazität, die Filterfläche und die Kategorie verfügt. Andernfalls wird der einwandfreie Betrieb des Saugers beeinträchtigt. Hauptfilter ersetzen ACHTUNG GEFAHR! Staubklasse des Industriesaugers (M - H) prüfen. Während dieser Arbeitsvorgänge keinen Staub aufwirbeln. Die Schutzmaske P3 und andere Schutzausrüstungen und Schutzhandschuhe (PSA) je nach der Gefährlichkeit des aufgesaugten Staubs tragen, dabei Bezug auf die geltenden Rechtsvorschriften nehmen. Das Gerät vor diesen Arbeitsvorgängen ausschalten und den Netzstecker aus der Netzsteckdose ziehen. Ausbauen –– Den Schlauch A (Abb. 12) aus dem unteren Stutzen ziehen. –– Die Arretierung B (Abb. 12) ausklinken und den Filterrüttlerknauf C losschrauben. –– Die beiden Verschlusshaken D (Abb. 12) freigeben und den Deckel E abnehmen. –– Den Filter F (Abb. 12) abheben, die Stulpe G losschrauben und den Ring H abnehmen. –– Den Käfig I (Abb. 12) herausziehen und den Filter auf den Kopf stellen. –– Die Stulpen L (Abb. 12) schneiden und den Käfig vom Filter entfernen. Einbauen –– Filterhalter sowie Haltering des alten Filters am neuen Filter anbringen. –– Den Käfig I (Abb. 12) einführen und mit den Stulpen L am Filterboden am Filter befestigen. –– Den Filter in die Filterkammer legen und den Deckel E (Abb. 12) darauf montieren, um ihn mit den beiden Verschlusshaken D zu blockieren. –– Filterrüttlerknauf anbringen und in unterer Stellung arretieren, sodass der Filter stets straff gespannt ist. –– Den Ansaugschlauch wieder auf dem unteren Stutzen montieren. –– Den Filter gemäß den geltenden Rechtsvorschriften entsorgen.

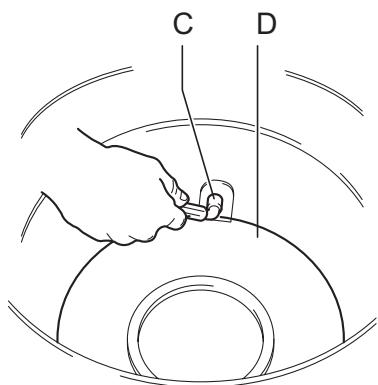

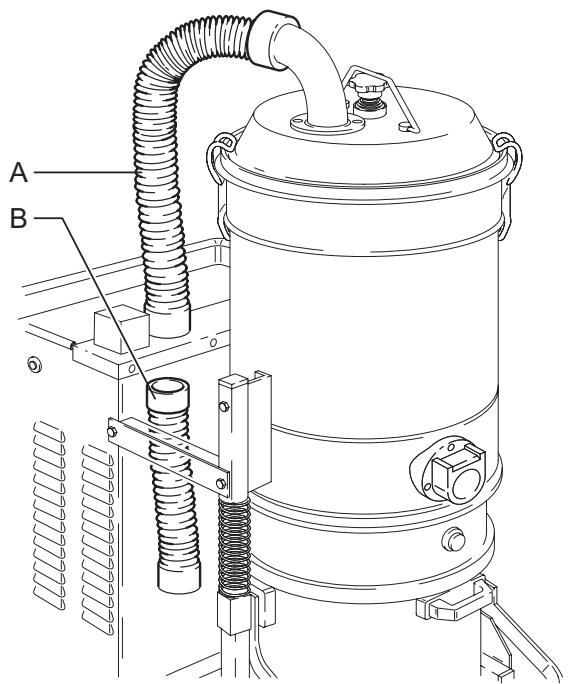

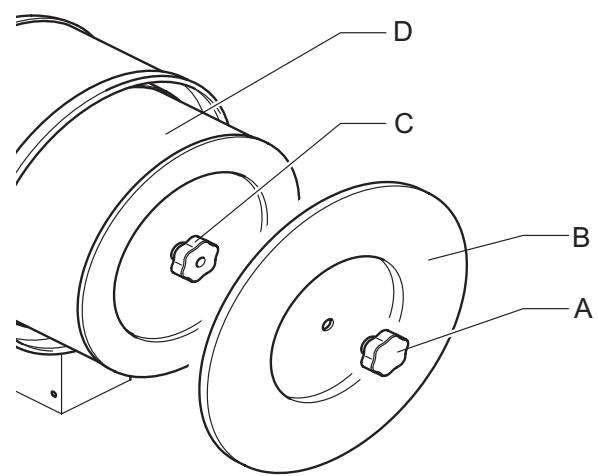

11/2008 ATTIX 200 Absolutfilter ersetzen Zyklon reinigen und ersetzen Version für gesundheitsschädliche Stäube: Klasse H. Hinweis Wenn der Zyklon D (Abb. 17) nur eine Staubablagerung aufweist, ist der Staub durch die zentrale Öffnung nach unten zu stoßen. ACHTUNG GEFAHR! Während dieser Arbeitsvorgänge keinen Staub aufwirbeln. Die Schutzmaske P3 und andere Schutzausrüstungen und Schutzhandschuhe (PSA) je nach der Gefährlichkeit des aufgesaugten Staubs tragen, dabei Bezug auf die geltenden Rechtsvorschriften nehmen. Absolutfilter auf der Saugseite ersetzen –– Den Knauf A (Abb. 13) abdrehen; –– Den Deckel B (Abb. 13) abnehmen; –– Den Knauf C (Abb. 13) des Filters losschrauben und den Filter D mit einem Reißfestplastikbeutel abdecken, um dann alles herauszunehmen; –– Den Plastikbeutel hermetisch verschließen und eine neue Filtereinheit einsetzen, die den geltenden Bestimmungen entspricht. Den Deckel hermetisch schließen. Um den Zyklon D (Abb. 17) ordnungsgemäß reinigen zu können, muss er ausgebaut werden: –– Die Verschlusshaken A (Abb. 17) des Deckels B ausrasten lassen und den Deckel abnehmen. –– Den Filter herausnehmen. –– Die beiden Schrauben C (Abb. 17) losdrehen und den Zyklon aus dem Behälter herauszuziehen. –– Wenn er zu stark verschlissen ist, muss er ersetzt werden. –– Den Zyklon D (Abb. 17) wieder einbauen. –– Ihn in dieser Position mit den beiden Schrauben C (Abb.

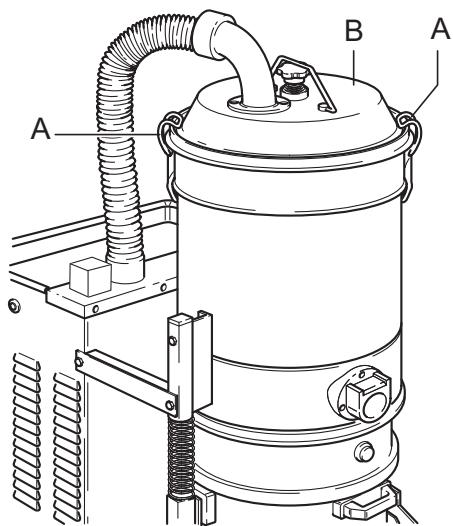

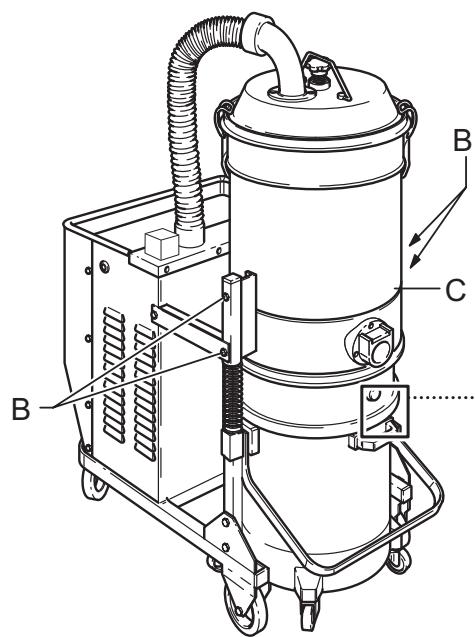

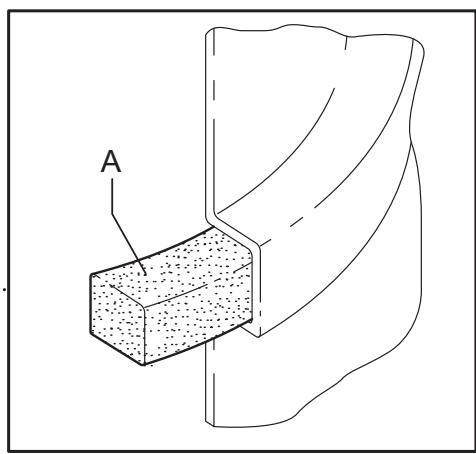

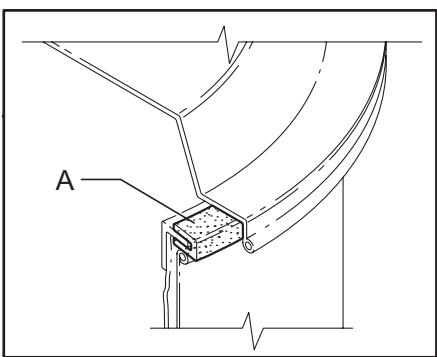

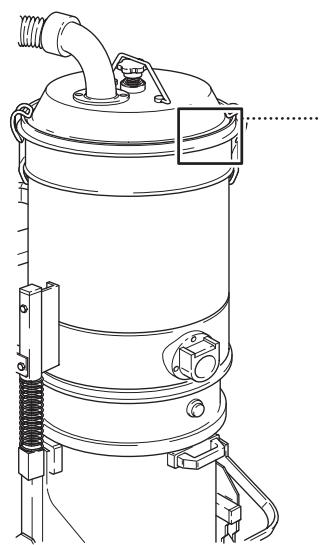

–– Den Filter wieder montieren und den Deckel B (Abb. 17) schließen, um ihn danach mit den beiden Verschlusshaken A zu blockieren. Hinweis Industriesauger Typ 22: Galvanische Kopplung gemäß Vorschriften zur Unfallverhütung überprüfen (z.B.: VBG4 und nach DIN VDE 0701, 1. Teil und 3. Teil). Die EN 60335-2-69 schreibt Prüfungen in regelmäßigen Abständen oder nach jedem Arbeitsablauf oder jeder Änderung vor. Geräteentsorgung Das Gerät gemäß der geltenden Rechtsvorschriften entsorgen. Lüfter zur Motorkühlung prüfen und reinigen Um eine Überhitzung des Motors zu vermeiden, muss eine regelmäßige Reinigung des Lüfters zur Motorkühlung vorgenommen werden. Prüfung der Dichtungen Korrekte Geräteentsorgung (elektrische und elektronische Abfälle) (auf die Ländern der Europäische Union und auf jenen mit getrennter Sammlung anwendbar) Die Kennzeichnung auf dem Gerät bzw. auf den dazugehörigen Unterlagen weist darauf hin, dass das Gerät am Ende seiner Lebensdauer nicht mit dem Hausmüll entsorgt werden darf. Bitte entsorgen Sie dieses Gerät getrennt von anderen Abfällen und führen Sie es dem Recycling zu, damit Umweltoder Gesundheitsschäden durch falsche Abfallentsorgung vermieden werden. Ferner unterstützen Sie dadurch die nachhaltige Wiederverwendung der Werkstoffe. Privatpersonen werden gebeten, sich für Informationen hinsichtlich getrennter Sammlung und Recycling dieser Art von Geräten mit dem Händler, bei dem das Gerät gekauft wurde, oder mit dem örtlich zuständigen Amt in Verbindung zu setzen. Die Bedienpersonen werden aufgefordert, sich mit dem Lieferant in Verbindung zu setzen und die Termine und Bedingungen des Kaufvertrags zu prüfen. Dieses Produkt muss nicht zusammen mit anderem Hausmüll entsorgt werden. Prüfung der Schläuche auf Unversehrtheit Die Unversehrtheit und die korrekte Befestigung von Schläuchen A, B und C (Abb. 14) prüfen. Bei Beschädigungen, Brüchen oder falschem Anschluss des Schlauchs an die Anschlussstutzen sind die Schläuche zu ersetzen. Wenn klebrige Materialien behandelt werden, sind mögliche Verschlussstellen zu suchen, die längs des Schlauchs C (Abb. 14), im Stutzen und auf dem Leitblech in der Filterkammer vorliegen können. Zur Reinigung den Stutzen von außen abkratzen und das abgelagerte Material entfernen, so wie es in Abb. 14 gezeigt ist. Prüfung der Dichtung des Deckels Hat Dichtung A (Abb. 15) des Deckels D nachgegeben, Spannschrauben B der Verschlusshaken C aufdrehen und nach unten schieben, bis Deckel D wieder einwandfrei schließt. Spannschrauben B (Abb. 15) wieder festdrehen. Falls noch keine optimale Dichte erreicht werden kann, die Dichtung A (Abb. 15) ersetzen. Prüfung der Dichtung der Filterkammer Wenn die Dichtung A (Abb. 16) zwischen Behälter und Filterkammer C nicht leistungsfähig ist: –– Die vier Schrauben B (Abb. 16) losdrehen, mit denen die Filterkammer C an der Struktur des Industriesaugers befestigt wird. –– Die Filterkammer C (Abb. 16) anhand der Langlöcher nach unten gleiten lassen, und wenn sie die Dichtposition erreicht hat, die Schrauben B wieder anziehen. Wenn die Dichtung Risse, Spalten, usw., aufweist, ist sie zu ersetzen. Falls noch keine optimale Dichte erreicht werden kann, die Dichtung A (Abb. 16) ersetzen. 11/2008

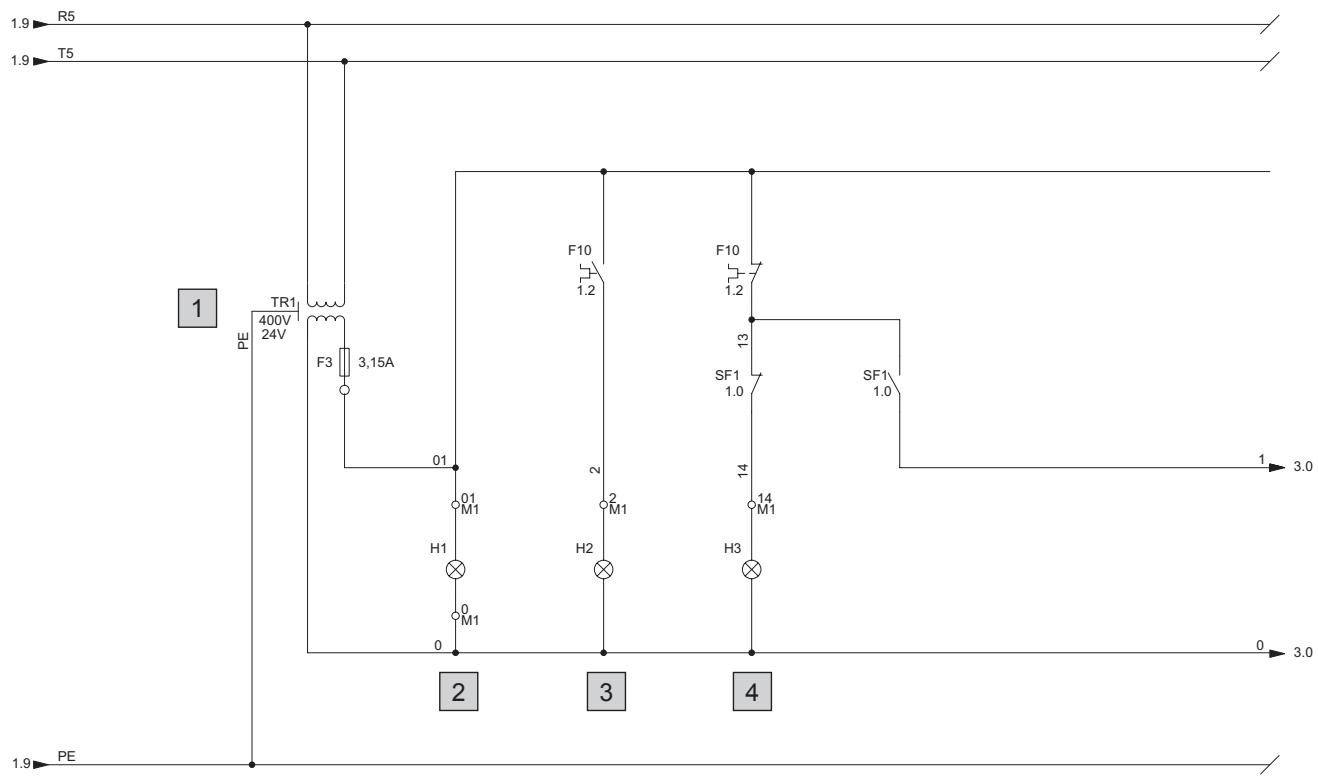

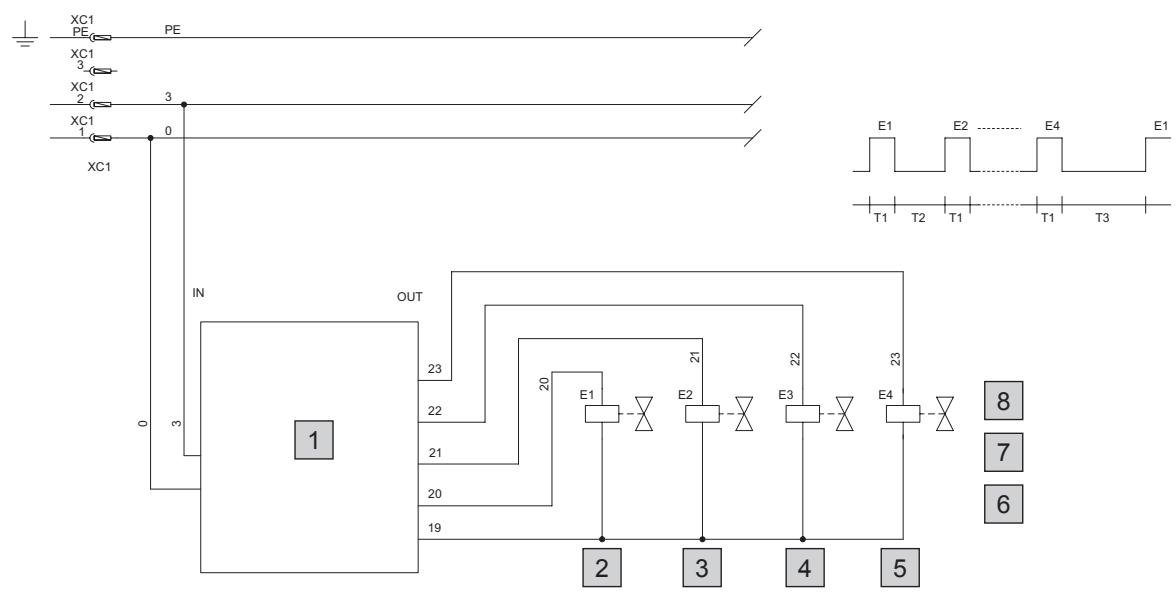

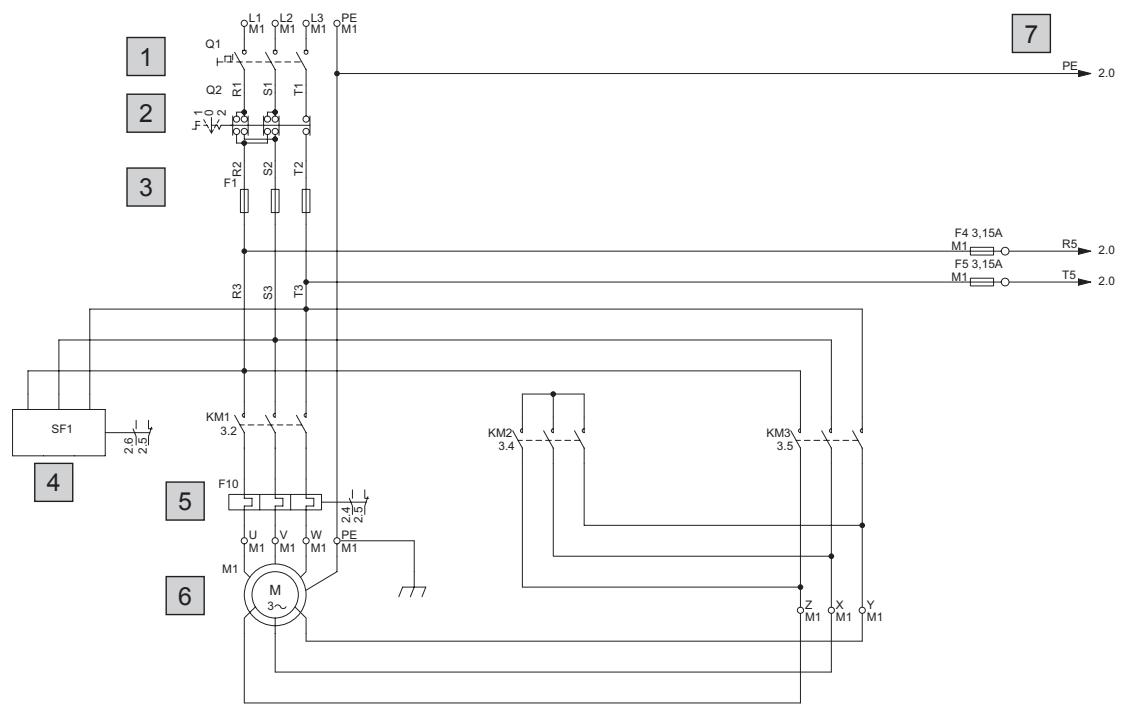

ATTIX 200 Stromlaufpläne Patronefiltersatz (1/1) Abbildung 23 Abbildung 18

ELEKTROVENTIL FÜR REINIGUNG FILTER 4

T3 / P2 = ZEIT ZWISCHEN REINIGUNGSZYKLEN

T1 / WORK = ZEIT FÜR FILTERREINIGUNG

T2 / P1 = ZEIT FÜR ARBEITSPAUSE

TRANSFORMATOR SPANNUNGSKONTROLLLEUCHTE (WEISSE KONTROLLLEUCHTE)

KONTROLLLEUCHTE ÜBERHITZUNG (ROTE

KONTROLLLEUCHTE FALSCHE PHASENFOLGE (GELBE

KONTROLLLEUCHTE) Abbildung 20

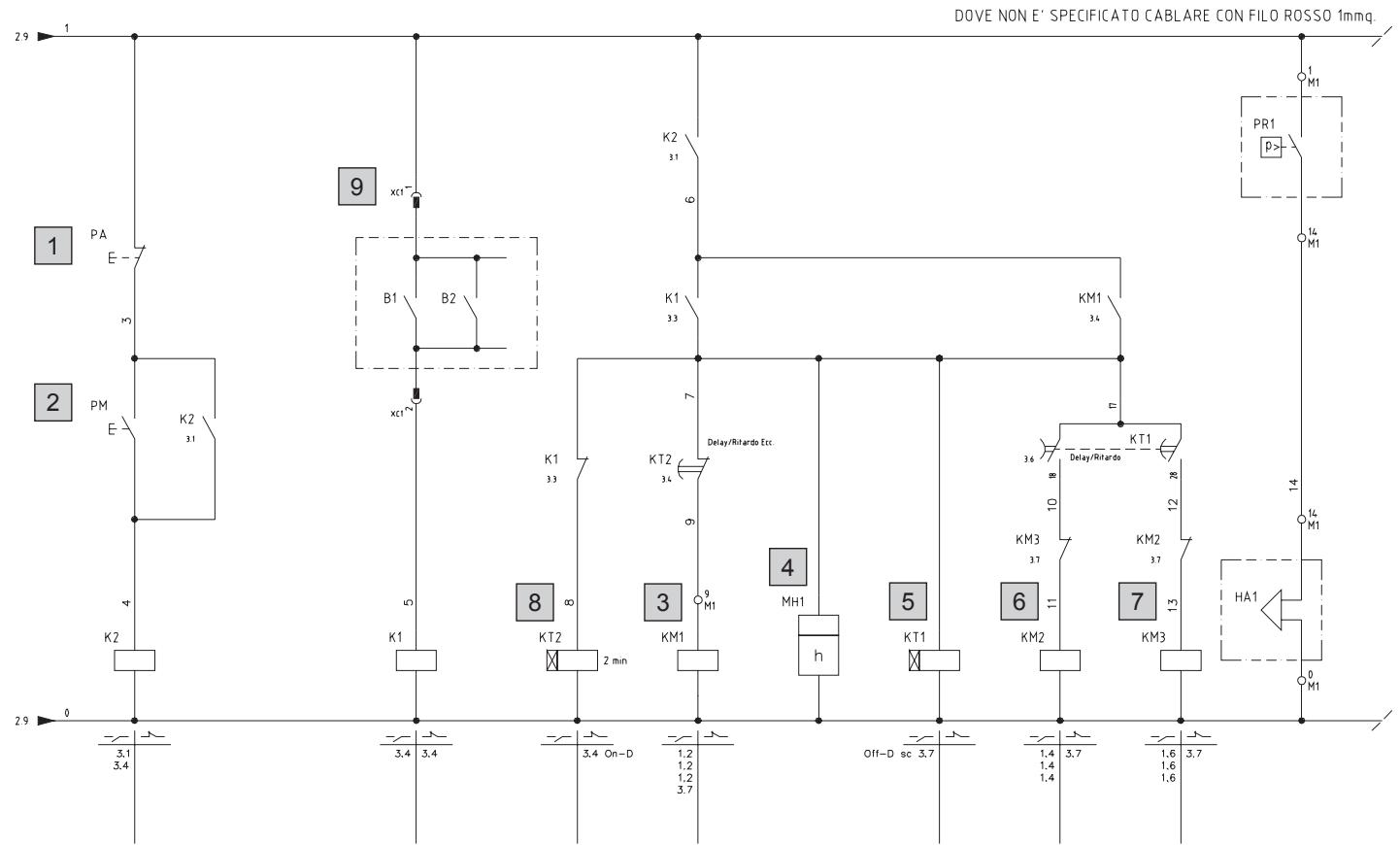

STOPPTASTE STARTTASTE LEITUNGSSCHUTZ BETRIEBSSTUNDENZAHLER

STERNSCHUTZ DREIECKSCHUTZ

TIMER VERZÖGERTE SAUGERABSCHALTUNG

VERSORGUNG STROMNETZ SAUGER PATRONENFILTERSATZ AKUSTISCHE WARNVORRICHTUNG

DRUCKWÄCHTER LUFTGESCHWINDIGKEIT

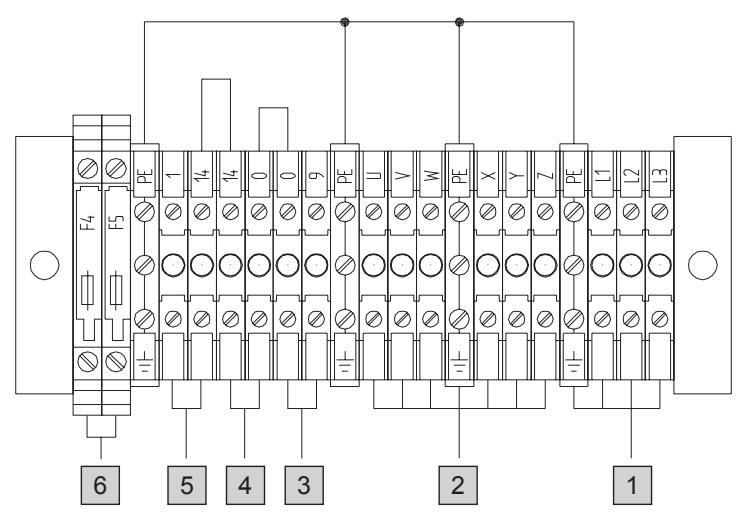

SICHERUNGSBOX DÜSENANSCHLUSS Abbildung 21

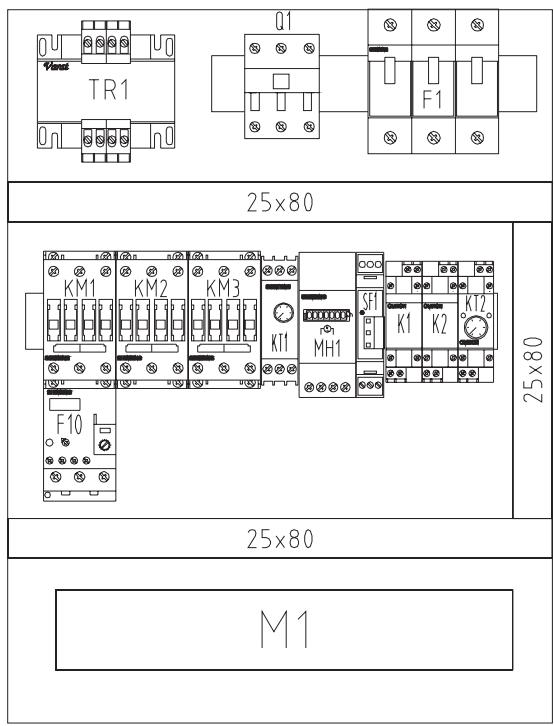

SF1 TR1 F10 XC1 C329 Beschreibung Weiße Leuchte Rote Kontrollleuchte Gelbe Leuchte Leitungsschutz kW11 Sternschutz kW11 Dreiecksschutz kW11 Timer Stern/Dreieck Timer 24 VAC Relais 24 VAC Relais 24 VAC Stundenzähler 24 VAC Rote Taste Grüne Taste Hauptschalter 32A Umrichter 32A Phasenfolge Transformator 63VA 400/24V Dreipolige Sicherungsbox 63A Thermorelais 7-10A Stecker 3 P + T Menge

11/2008 ATTIX 200 Empfohlene Ersatzteile Fehlersuche Hier folgt eine Liste der Ersatzteile, die man stets auf Lager halten sollte, um etwaige Wartungsarbeiten zu beschleunigen: Störung Der Industriesauger stoppt plötzlich Liste der empfohlenen Ersatzteile Saugschlauch verstopft Ansprechen des Motorschutzschalters Abbildung 24 Pos.

Bezeichnung Modell Platzbedarf Sternförmiger Filter L Ø 560 Sternförmiger Filter M Ø 560 Filterring Ø 560 Dichtung Filterring Ø 560 Filterschelle Ø 560 Absolutfilter H Ø 400x400 (Saugseite) Absolutfilter 475x610x292 (Druckleitung) Behälter / Deckel Ø 460 Ursache Hauptfilter verstopft Best. Nr.

Der Industriesauger verliert Staub

Filter beschädigt Der Filter passt nicht richtig

Der Industriesauger saugt nicht, sondern bläst Falscher Anschluss an das Stromnetz Auf dem Industriesauger sind elektrostatische Ströme vorhanden Erdung unzureichend oder fehlend Abhilfe Filter rütteln. Reicht das nicht aus, Filter austauschen Saugleitung prüfen und reinigen Einstellung prüfen. Stromaufnahme des Motors überprüfen. Falls erforderlich, wenden Sie sich an eine Vertragswerkstatt Den Filter durch einen neuen der gleichen Gruppe ersetzen Den Filter durch einen neuen einer geeigneten Gruppe ersetzen und dann prüfen Den Stecker ausbauen und zwei der drei Phasenleiter umklemmen Alle Erdungsstellen prüfen. Insbesondere den Anschluss am Ansaugstutzen. Der Schlauch muss unbedingt antistatisch sein

C329 ATTIX 200 Zusätzliche Informationen für Ausführungen Typ

Industriesauger Typ 22 - Zone 22 WARNUNG! Es sind nur Originalzubehörteile zu verwenden. Verlängerungskabel, Netzsteckvorrichtungen und Netzadapter sind nicht zulässig. Industriesauger des Typs 22 sind technisch zum Aufsaugen von trockenen brennbaren Stäuben im Bereich 22 geeignet. Ausgenommen sind Stäube mit bekanntermaßen extrem niedriger Mindestzündenergie (MZE <1mJ). Ein Einsatz bei Diesel Stäuben erfordert eine einzelfallbezogene Sicherheitsbetrachtung ggf. in Verbindung mit weitergehenden Maßnahmen. Sie sind bestimmungsgemäß nicht geeignet zum Absaugen an Arbeitsgeräten. Der Staubbehälter ist bei Bedarf, jedoch stets nach Gebrauch zu entleeren. Bei falscher Drehrichtung des Antriebsmotors, z.B. infolge falscher Polung ist der Betrieb sofort einzustellen, um kritische Zustände, die durch verminderte Saugleistung, hohe Oberflächentemperaturen oder durch Blasen entstehen können, zu vermeiden. Während des Betriebs unter normalen als auch unter anormalen Bedingungen können sich Teile (z.B. Motor) des Industriesaugers auf bis zu 135°C aufheizen. Industriesauger des Typs 22 sind nicht zum Aufbzw. Absaugen von explosionsgefährlichen oder entsprechenden Stoffen im Sinne von Abs. 1 des deutschen „Gesetzes über explosionsgefährliche Stoffe“, von Flüssigkeiten sowie von Gemischen aus brennbaren Stäuben und Flüssigkeiten geeignet. Um elektrostatische Ladungen auszuschließen sind alle Teile des Industriesaugers miteinander verbunden und geerdet. Während der Wartung und beim Filteraustausch ist regelmäßig zu überprüfen, ob die PE-Erdungskabel unversehrt und korrekt befestigt sind.

WARNUNG: Dieses Geraet enthaelt gesundheitsgefaerliche Staeube. Entleerung und Wartung, einschliesslich der Entfernung de Staubbeutels, duerfen nur von sachkundigen Personen vorgenommen werden, die geeignete persoenliche Schutzausruestung tragen. Nicht einschalten, bevor das komplette Filtersystem installiert ist und die Funktion der Volumenstromkontrolle ueberprueft wurde. C329 ATTIX 200
