BEDIENUNGSANLEITUNG 118 M NILFISK

Gebrauchsanweisung 2

Sicherheit des Benutzers 2

Allgemeine Informationen zur Benutzung des Industriesaugers 2

Bestimmungsgemäß Verwendungen 2

Versionen 2

Klassifizierung in Übereinstimmung mit der Norm EN 60335-2-69 - Anl. AA. 2

Staubemissionen in die Umwelt 3

Allgemeine Hinweise 3

Beschreibung des Industiesaugers - Schlder 3

Umrustungsoptionen 4

Zubehörteile 4

Verpackung und Auspacken 4

Inbetriebnahme - Anschluss an das Stromnetz 4

Verlägerungskabel 5

Aufsaugen von trockenen Substanzen 5

Wartungen und Reparaturen 5

Technische Daten - Abmessungen 6

Bedienteile und Anzeige (Abb. 4) 7

Prüfungen vor dem Einsatzen 7

Einschalten 7

Betrieb 7

Schuttein des Hauptfilters 7

Ausschalten - Notabschaltung 8

Entleeren des Staubbehalters 8

Am Ende der Arbeit 9

Wartung, Reinigung und Entsorgung 9

Ausbau und Ersetzen des Haupt- und Absolutfilters 9

Ersetzen des Hauptfilters 10

Ersetzen des Absolutfilters 10

Prüfungen und Reinigung des Lufters zur Motorkuhlung 10

Prüfung der Dichtungen 11

Geräteentsorgung 11

Stromlaufpläne 11

Empfohlene Ersatzteile 12

Fehlersuche 12

Hersteller-Kundendienste 12

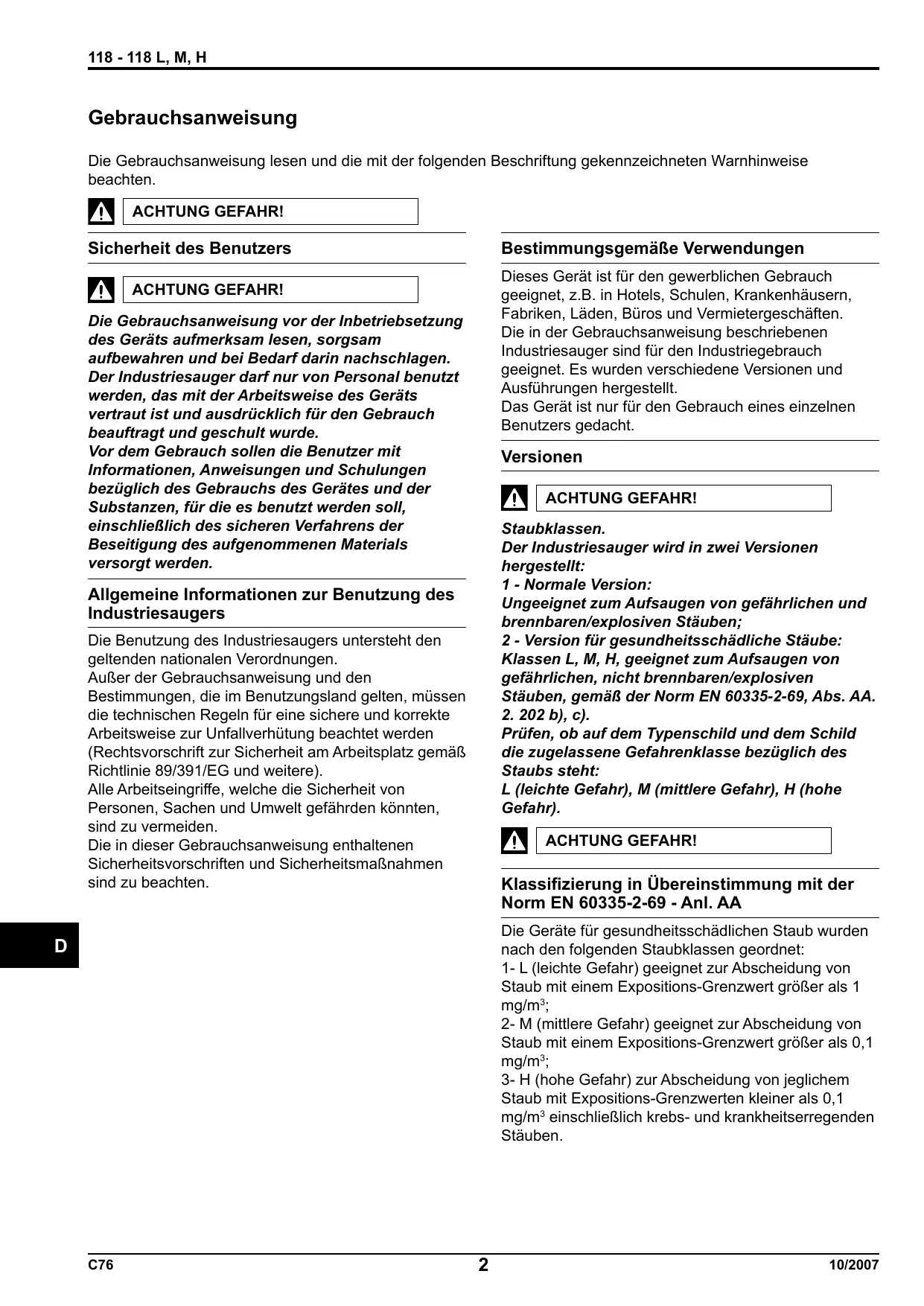

Gebrauchsanweisung

Die Gebrauchsanweisung lesen und die mit der folgenden Beschriftung gekennzeichneten Warnhinweise beachten.

ACHTUNG GEFAHR!

Sicherheit des Benutzers

ACHTUNG GEFAHR!

Die Gebrauchsanweisung vor der Inbetriebsetzung des Geräts aufmerksam lesen, sorgsam aufbewahren und bei Bedarf darin nachschlagen. Der Industriesauger damit nur von Personal benutzt werden, das mit der Arbeitsweise des Geräts vertraut ist und ausdrücklich für den Gebrauch beauftragt und geschult wurde. Vor dem Gebrauch sollen die Benutzer mit Informationen, Anweisungen und Schulungen bezüglich des Gebrauchs des Gerätes und der Substanzen, für die es benutzt werden soll, einschließlich des sicheren Verfahrens der Beseitigung des aufgenommenen Materials versorgt werden.

Allgemeine Informationen zur Benutzung des Industriesaugers

Die Benutzung des Industiesaugers untersteth den geltenden nationalen Verordnungen.
Außer der Gebrauchsanweisung und den
Bestimmungen, die im Benutzungsland gelten, müssen die technischen Regeln fur eine sichere und korrekte Arbeitsweise zur Unfallverhütung beachtet werden (Rechtsvorschrift zur Sicherheit am Arbeitsplatz gemäß Richtlinie 89/391/EG und weitere).
Alle Arbeitseingriffe, welche die Sicherheit von Personen, Sachen und Umwelt gefährden konnten, sind zu vermeiden.
Die in dieser Gebrauchsanweisung enthaltenen Sicherheitsvorschriften und Sicherheitsmaßnahmen sind zu beachten.

Bestimmungsgemäß Verwendungen

Dieses Gerät ist für den gewerblichen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften. Die in der Gebrauchsanweisung beschrieben Industiesauger sind für den Industriebebrauch geeignet. Es wurden verschiedene Versionen und Ausführungen hergestellt. Das Gerät ist nur für den Gebrauch eines einzelnen Benutzers gedacht.

Versionen

ACHTUNG GEFAHRI!

Staubklassen.

Der Industiesauger wird in zwei Versionen hergestellt:

1 - Normale Version:
Ungeeignet zum Aufsaugen von gefährlichen und brennbaren/explosiven Stäuben;
2 - Version für gesundheitsschädliche Stäube:
Klassen L, M, H, geeignet zum Aufsaugen von gefährlichen, nicht brennbaren/explosiven Stäuben, gemäß der Norm EN 60335-2-69, Abs. AA. 2. 202 b), c).
Prüfen, ob auf dem Typenschild und dem Schild die zugelassene Gefahrenklasse bezüglich des Staubs stehen:
L (leichte Gefahr), M (mittlere Gefahr), H (hohe Gefahr).

ACHTUNG GEFAHR!

Klassifizierung in Übereinstimmung mit der Norm EN 60335-2-69 - Anl. AA

Die Geräte für gesundheitsschädlichen Staub wurden nach den folgenden Staubklassen geordnet:

1- L (leichte Gefahr) geeignet zur Abscheidung von Staub mit einem Expositions-Grenzwert größer als 1 mg/m³;
2- M (mittlere Gefahr) geeignet zur Abscheidung von Staub mit einem Expositions-Grenzwert größer als 0,1 mg/m³;
3-H (hohe Gefahr) zur Abscheidung von jeglichem Staub mit Expositions-Grenzwerten kleiner als 0,1 mg / m^3 einschließlich krebs- und Krankheitsergebnien Stauben.

Staubemissionen in die Umwelt

Richtwerte der Leistungen:

• Normale Version (ungeeignet zum Aufsaugen von gefährlichen Stäuben): Behält 99,1% Staubpartikel, eine davon ≥ 3 μm;
• Version für gesundheitsschädliche Stäube (Klassen L, M, H)

L gehalt 99.1% Staubpartikel, eine davon ≥ 3 m M gehalt 99.9% Staubpartikel, eine davon ≥ 3 m H mit Absolutfilter H14 in Übereinstimmung mit EN 1822.

Allgemeine Hinweise

ACHTUNG GEFAHRI!

• Brand- und Explosionsgefahr.

Die Industiesauger dürfen nur verwendet werden, wenn der Benutzer sicher ist, keine aktiven Zündquellen aufzusagen.

Es ist verboten die folgenden Materialien aufzusaugen: Brennende Materialien (Glut, warme Asche, brennende Zigaretten usw.) und Flüssigkeiten.

Es ist verboten die folgenden Materialien aufzusaugen: Explosive und leicht entzündbare Pulver (wie Magnesium-, Aluminiumpulver, usw.).

Die Industriesauger eignen sich nicht zum Aufsaugen explosiver oder ähnlicher

Substanzen im Sinne der Rechtsvorschriften zu: Explosivstoffen, bzw. Flüssigbrennstoffe und brennbare Pulver- und Flüssigkeitsmischungen.

ACHTUNG GEFAHR!

Notfall

FürdenNotfall:

• Filterzerreifung
• Brand
• Kurzschluss
• Motorstopp
• Elektrischen Schock
• USW.;

Der Industriesauger ausschalten, den Stecker abziehen und das kompetente Personal anfragen.

Hinweis

Das Vorhanden von eventuell zulässigen Flüssigkeiten kontrollieren.

ACHTUNG GEFAHR!

Die Industriesauger)durfen nicht im Freien oder in feuchter Umgebung benutzt oder aufbewahrt werden.

Beschreibung des Industriesaugers - Schilder

Siehe Abb. 1.

Legendeder Schilder in Abb. 1

A - Typenschild: Artikelnummer mit Verwendungsklasse (nur für Geräte in Verwendungsklasse L, M, H), Technischen Daten, Seriennummer, CE-Kennzechnung, Baujahr.
B - Staubbehälter
C - Verschlüsse
D - Griff
E - Stutzen
F - Deckel zum Schlieben des Stutzens (nur für Geräte in Verwendungsklasse L, M, H)
G - Warnschild (nur für Geräte in Verwendungsklasse L, M, H)
H - Auslass
I - Hinweisschild
Dieses Schild weist den Bediener daraufhin, dass der Filter nur bei ausgeschalteten Gerät gerüttelt werden darf (siehe auch den Abs. „Primäre filterschüttelung").
L - Schild mit Spannungsangabe Auf dem Schild steht die Spannung, die innerhalb der Schalttafel vorhanden ist.
N - Warnschild
Es warn't dovar, dass das Gerät am Ende seines Lebenszyklus zusammen mit anderen Hausmüll (siehe „Geräteentsorgung“) nicht entsorgt werden muss.

Dieser Industriesauger erzeugt einen starken Luftstrom der durch die Saugöffnung „E“ angesaugt und durch den Auslass „H“ ausgestoßen wird.

Den Industriesauger erst einschalten wenn der

Ansaugschlauch mit dem Anschlussstutzen und dem für das Arbeitsen geeignete Saugwerkzeug verbunden wurde (das gewünschte Saugzubehör in Hersteller-Zubehörkatalog nachschlagen oder sich vertrauensvo an Hersteller-Kundendienst wenden).

Die Durchmesser der verwendbaren Ansaugschläuche sind in der Tabelle mit den technischen Daten enthalten.

Dieser Industriesauger ist mit einem internen Leitblech ausgestattet, der das ausgesaugte Material in einen zentrifugalen Wirbel zwingt und das Material im Auffangbehälter niederschlågt.

Der Industiesauger ist mit einem Primärfilter ausgestattet, der dem Einsatzzweck der meisten Anwendungsfälle entspricht.

Es sind unterschiedliche Primärfilter erhältlich: Standard sowie Klasse L und M für gesundheitsschädliche Stäube.

Nebem dem Primärfilter, der gewöhnliche Stäube zurückhalt, kann auch ein sekundärer Filter (Absolutfilter H) mit stärkerer Filterkraft zum Zurückhalten von sehr feinen gesundheitsschädlichen Stäuben eingesetzt werden.

Umrüstungsoptionen

Das Gerät ist mit den folgenden Umrüstungsoptionen erhältlich:

• Gitter und Vakuumpumpe;
• Papierbeutel zur Staubaufnahme.

These Optionen können schon bei der Bestellung installiert werden. Als Alternative können sie auch später installiert werden.

Wenden Sie sichitte für alle Informationen an das Hersteller-Verkaufsnetz.

Die Anleitungen zur Anwendung und deren Betriebsanleitung sind zusammen mit den Optionen erhältlich.

ACHTUNG GEFAHR!

Nur vom Hersteller genehmigte und gelieferte Originaloptionen verwenden.

Zubehörteile

Es sind verschiedene Zubehöreinrichtungen erhältlich; gehmen Sie Bezug auf den Hersteller-Zubehörkatalog.

ACHTUNG GEFAHR!

Nur vom Hersteller genehmigte und gelieferte Originalzubehrönteile verwenden.

Verpackung und Auspacken

Die Verpackungsmaterialien müssen gemäß den geltenden Rechtsvorschriften entsorgt werden.

Verpackung mit Karton (Abb. 2)

Modell 118 - 118 L, M, H
A (mm)	600
B (mm)	600
C (mm)	1.000
Gewicht mit Verpackung (kg)	33

Inbetriebnahme - Anschluss an das Stromnetz

ACHTUNG GEFAHR!

• Den Industriesauger vor der Inbetriebnahme auf seinen ordnungsgemänen Zustand prüfen.
• Vor dem Netzanschluss des Industriesaugers sicherstellen, dass die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt.
• Den Stecker des Gerätekabels an eine mit korrekter Erdung installierte Steckdose anschließen.
• Der Industriesauger muss ausgeschelt sein.
  Die Netzkabelstecker und -Verbinder mussen vor Wasserspritzern geschützt sein.
• Den korrekten Anschluss zwischen Stecker und Steckdose prüfen.
• Nur Industriesauger mit Netzkabeln verwenden, die einen einwandfrei den Zustand aufweisen (bei Kabelschäden besteht die Gefahr von Stromschlagen!).
  Die Netzanschlussleitung regelmäßig auf Schäden, Risse oder Kabelabnutzung untersuchen.

ACHTUNG GEFAHR!

Während des Gerätebetriebs vermeiden:

• Auf die Netzanschlussleitung zu treten, sie zu quetschen, an ihr zuziehen oder sie zu beschädigen.
  Die Netzanschlussleitung nur mit dem Stecker aus der Steckdoseziehen (nicht am Kabel aus der Steckdoseziehen);
• Beim Ersetzen der Netzanschlussleitung theses nur durch eine von demselben Typersetzen, die der installierte Originalleitung entspricht: HO7 RN - F, dassel be gilt auch für eventuelle Verlängerungskabel.
  Die Netzanschlussleitungarf nur durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden.

Verlägerungskabel

Bei Verwendung eines VerlängerungskabelsDMA
darauf achten, dass der Kabelquerschnitt
dem Aufnahmestrom und der Schutzart des
Industriesaugers entspricht.
Mindestquerschnitt der Verlangerungskabel L = 20m Max -
Kabeltyp = HO7 RN-F

Max. Stromfestigkeit (kW)	3	5	15	22
Mindestquerschnitt (mm2)	2,5	4	10	16

ACHTUNG GEFAHR!

Die Steckdosen, die Stecker, die Verbinder und die Verlegung des Verlängerungskabels müssen dem auf dem Typenschild stehenden Schutzgrad IP des Industriesaugers entsprechen.

ACHTUNG GEFAHR!

Die Netzsteckdose des Industriesaugers muss mit einem Fehlerstrom-Schutzschalter mit Fehlerstrombegrenzung, der die Stromversorgung unterbricht, sobald der Erdungsstrom 30 mA für 30 msec. übersteigt, oder einen gleichwertigen Schutzstromkreis geschützt sein.

ACHTUNG GEFAHR!

Esarf Nie Wasser auf den Industiesauger gespritzt werden:Gefahr fur Personen und Kurzschlussgefahr der Stromversorgung. Die letzte Ausgabe der EG-Richtlinien, der nationalen Rechtsvorschriften, der geltenden Normen (UNI - CEI - EN),insbesondere die europäische Norm EN 60335-2-69 beachten.

Aufsagen von trockenen Substanzen

Hinweis

Die im Lieferumfang enthaltenen Filter und der Sicherheitsbehälter, wenn vorhanden, müssen korrekt installiert werden.

ACHTUNG GEFAHR!

Die anwendbaren Sicherheitsbestimmungen über die Stoffe, die aufgesaugt werden sollen, sind zu beachten.

Wartungen und Reparaturen

ACHTUNG GEFAHR!

Vor jeder Reinigung oder Wartung und beim Ersetzen von Teilen oder der Geräteumrücktung in eine andere Ausführung ist der Industiesauger von der Stromquelle zu trennen; der Netzstecker aus der Netzsteckdose muss gezogen werden.

• Es dürfen nur die in dieser Gebrauchsanweisung beschriebenen Wartungen ausgeführrt werden.
• Nur Originalersatzteile verwenden.
• Keine Änderungen am Industriesauger ausführten. Bei Nichtbeachtung dieser Anweisungen konnte die Sicherheit des Benutzers gefährdet werden. Außen dem wurde die mit dem Industriesauger gelieferte CE-Konformitätserklärung ungültig.

ACHTUNG GEFAHR!

Für Wartungsarbeiten, die nicht in dieser Gebrauchsanweisung beschreiben sind, und für Reparaturarbeiten wenden Sie sich an den Hersteller-Kundendienst oder an unseres Verkaufsnetz!

Technische Daten - Abmessungen

Technische Daten

Parameter	Maßeinheit	118 - 118 L, M, H
Spannung / Frequenz	Volts / Hz	230/50-60
Leistung	kW	1
Leistung (EN 60335-2-69)	kW	1
Gewicht	kg	26
Betriebsgeräusch	dB(A)	75
Schutzart	IP	43
Isolierstoff	Klasse	F
Fassungsvermögen	L	25
Aufsaugen	mm Ø	50
Max. Unterdruck	mm H2O	2.150
Max. Luft ohne Schlauch und Reduzierstück	L/m'	2.700
Max. Luft (Schlauch 3 m Ø 40 mm)	L/m'	2.300
Saugleitung Klassen „L“ und „Std“	mm Ø	50
Saugleitung Klassen „M“ und „H“	mm Ø	40
Primärefilterbereich ("L" und „M")	m2	0,8
Absolutfilterfläche „H“ (Saugseite)	m2	1,2
Leistungsfähigkeit Absolutfilter gemäß Methode MPPS (EN 1822)	%	99,995 (H14)

Hinweis

Lagerhaltung:
-Betriebsbedingungen:

T: -10 ... + 40°C / Feuchigkeit: ≤ 85%

Maximale Höhe 800 m (bis zum 2.000 m mit verringerter Leistung)

T: -10 ... + 40°C / Feuchigkeit: ≤ 85%

Abmessungen (Abb. 3)

Modell	A (mm)	B (mm)	C (mm)
118	500	550	940
118 L, M, H

Bedienteile und Anzeige (Abb. 4)

A - Startschalter Ansaugmotor;

B - Netzspannung-Kontrolleuche;

• Kontrollleuche aufgeleucht: Stromversorgung in Betrieb genommen;
• Anzeige ausgeschaltet: Stromversorgung außer Betrieb genommen;

C - Verstopfungsanzeige Primärfilter;

• Kontrollleuche aufgeleuchtet: Filter verstoptf;
• Anzeige ausgeschaltet: Filter leistungsfähig.

Prüfungen vor dem Einsatzen

Vor dem Einsatz prüfen:

• Dass die Filter eingesetzt sind;
• Dass die Verriegelungen blockiert sind;
• Dass der Ansaugschlauch „A“ und das Zubehör correkt im Ansaugstutzen „B“ (Abb. 5) verbunden sind;
• Dass der Sicherheitsstaubbeutel oder -Behaltervorhanden sind, wenn vorgesehen;
• Nicht mit defektem Filterelement benutzen.

Einschalten

• Vor dem Einsatz des Industiesaugers die Räderbremsen „E“ (wenn vorhanden) (Abb. 6) sperren;
• Den Schalter „A“ drucken - Abb. 4.

Betrieb

Betrieb Modell 118

Der verstopfte Primärfilter reduziert die Saugleistung, deshalb ist es notwendig:

• Den Primärfilter mit dem Hebel „A“ schütteln;
• Falls die Störung fortbesteht, den Filter ersetzen (siehe Abs. „Ersatz des Primärefilters").

Betrieb Modell 118 M und 118 H

Die Luftfordermenge überprüfen:

• Während des Betriebs muss die Kontrollleuche „C“ (Abb. 4) ausgeschaltet bleiben, um zu garantieren, dass die Geschwindigkeit der angesaugten Luft nicht unter den Sicherheitswert von 20 msek. sinkt;
• Wenn das Gerät sich in Betrieb setzen, bedeutet es, dass die Luftgeschwindigkeit im Ansaugschlauch unter 20 msek. liegt. In thisum Zustand arbeitet der Benutzer nicht unter den vorgesehenen Sicherheitsbedingungen. Die Filter sollen dann gereinigt oder ersetzt werden.
• Den Ansaugschlauch schlieben; die Kontrolleucht, "C" (Abb. 4) muss angehen.

ACHTUNG GEFAHR!

Bei Industriesaugern der Klasse M und H dürfen nur Schläuche mit Durchmesser verwendet werden, wie in der Tabelle „Technische Daten“ angegeben ist.

Dies um zu verhindern, dass die Luftgeschwindigkeit unter 20 msec. ab sinkt.

ACHTUNG GEFAHR!

Bei Betrieb immer kontrollieren, dass die Kontrollleuche „C“ (Abb. 4) ausgeschaltet bleibt. Für weitere Informationen siehe Kapitel „Fehlersuche“.

Schütteln des Hauptfilters

Je nach der Menge des aufgenommen Materials und wenn die Kontrollleuchte „C" (Abb. 4) angeht, muss der Primärfilter mit dem Hebel „A" (Abb. 7) geschüttelt werden.

ACHTUNG GEFAHR!

Das Gerät vor dem Schütteln des Filters ausschalten.

Den Filter nicht bei ausgeschalteten Gerätschütteln.

Darauf warten, dass sich der Staub absetzen kann, bevor das Gerät wieder in Gang gesetzt wird. Wenn die Kontrollleuchte trotz der Schüttelung aufgeleucht bleibt, das Filterelement ersetzen (siehe Abs. „Ersatz des Primärefilters").

Ausschalten - Notabschaltung

Den Schalter „A“ drucken - Abb. 4.

Entleeren des Staubbehalters

ACHTUNG GEFAHR!

Das Gerät vor diesen Arbeitsvorgängen ausschalten und den Netzstecker aus der Netzsteckdoseziehen.

Die Staubklasse des Industriesaugers prufen.

Vor dem Entleeren sollte der Filter gereinigt werden (siehe Abs. „Hauptfilterschüttelung").

a) Normale Version, nicht zur Absaugung von gefährlichen Stäuben geeignet
- Den Staubbehälter „A" (Abb. 10) aushaken, Herausziehen und entleeren.
- Den Zustand der Dichtung und die korrekte Positionierung prüfen.
- Den Staubbehälter wieder positionieren und einhaken.

Plastikbeutel zur Staubaufnahme

Zur Staubaufnahme kann ein zum Staubtyp passender Plastikbeutel (Nr. 8 40099) benutzt werden (siehe Abb. 8).

In thisem Fall muss das Gerät mit Zubehörteilen ausgestattet sein (Vakuumpumpe und Gitter, Abb. 8).

Papierbeutel zur Staubaufnahme

Zur Staubaufnahme kann ein Papierbeutel „A“ - Abb.

1. benutzt werden. In thisem Fall muss das Gerät mit Zubehörteilen ausgestattet sein (Staubbehälter „B“ und Deckel „C“ - Abb. 9).

b) Versionen für gesundheitsschädliche Stäube.

Klasse M, H, für gefährlichen und/oder krebserregende Stäube (Klasse H) geeignet.

ACHTUNG GEFAHR!

• These Arbeitsvorgänge)dürfen nur in Übereinstimmung mit den geltenden Rechtsvorschriften und von geschultem Fachpersonal und mit entsprechender Schutzausrüstung ausgeführrt werden.
• Wahlrend dieser Arbeitsvorgänge keinen Staub aufwirbeln. Die Schutzmaske P3/TRagen.
• Bei gefährlichen und/oder gesundheitsschädlichen Stäuben kann der Plastikbeutel (Nr. 40100) oder der Sicherheitsbehälter aus ABS (Nr. 8 30202 - 8 31685) verwendet werden.
  Die Entsorgung des Behalters und/oder des Staubbeutelsarf nur von geschultem Personalund gemäß der geltenden Bestimmungen ausgefuhrt werden.

Ersatz des Sicherheitsbehalters

• Den Ansaugschlauch in einen sicheren und staubfrei den Ort positionieren.
• Den Staubbehälter „I" (Abb. 13) aushaken;
• Den Sicherheitsbehälter mit dem entsprechenden Deckel schreiben, aus dem Staubbehälter „I" (Abb. 13) Herausziehen und durch einem leeren Sicherheitsbehälter ersetzen.
  Das Gerät wieder in Betriebnehmen, um die Staubverteilung zu vermeiden.
• Den Zustand der Dichtung und die korrekte Positionierung prüfen.
• Den Motor abstellen, den leeren Behälter positionieren und wieder einhaken.

Am Ende der Arbeit

1 - Der Industriesauger ausschalten und den Netzstecker aus der Netzsteckdoseziehen.
2 - Das Anschlusskabel (Abb. 14) aufrollen.
3 - Den Sammelbehälter leeren, gemäß den Anweisungen im Abschnitt „Entleeren des Staubbehalters". Reinigung des Industriesaugers wie im Abs. „Wartung, Reinigung und Entsorgung" vorgesehen.
4 - Bei Ansaugung aggressiver Substanzen, den Behälter mit sauberem Wasser ausspulen.
5 - Das Gerät in einem trockenen Ort und außerhalb der Reichweite von unbefugtem Personal aufbewahren.
6 - Während des Transports und nach dem Gerätegebrauch (besonderss bei den Versionen M, H), die Absaugöffnung mit dem entsprechenden Deckel „A" (Abb. 14) schließen.

Wartung, Reinigung und Entsorgung

ACHTUNG GEFAHR!

ANMERKUNG: Die folgenden Vorsichtsmaßnamen müssen im Bereich der Wartungsarbeiten, inkl. Reinigung und Ersatz des Primär- und Absolutfilters, durchgeführt werden.

a) Zur Wartung durch den Benutzer muss das Gerät auseinander genommen, gereinigt und gewartet werden, soweit dies durchfuhrbar ist, ohne darauf eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen. Geeignete Vorsichtsmaßnahmen beinhalten die Reinigung vor dem Auseinandernehmen, Vorsorge treffen für örtliche gefilte Zwangsentlüftung, wo das Gerät auseinander genommen wird, Reinigung des Wartungsbereichs und geeignete persönliche Schutzausrüstung.
b) Bei Geräte der Klasse H und M sollen das Äußere der Maschine durch Staubabsaugverfahren gereinigt und sauber abgewischt werden oder mit Abdichtmitteln behandelt werden, bevor sie aus dem gefährlichen Gebiet genommen wird. Alle Geräteile müssen als verunreinigt angesehen werden, wenn sie aus dem gefährlichen Gebiet genommen werden, und geeignete Handlungen須senn vorgenommen werden, um eine Staubverteilung zu vermeiden. Bei der Durchführung von Wartungs- oder Reparaturarbeiten須senn alle verunreinigten Gegenstände, die nicht gründlich gereinigt werden können, entsorgt werden. Solche Gegenstände須senn in undurchlässigen Beuteln gemäß der gültigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden. Diese Prozedur zur Entsorgung der Primärund Absolutfilter muss befolgrt werden.

ANMERKUNG: Die nicht staubdichten Abteilungen sind mit dem entsprechenden Werkzeug (Schraubenzieher, Schlüssel, usw.) zu öffnen und sorgfällig zu reinigen.

c) Zusätzlich sollte bei Geräten der Klasse H die Wirksamkeit der Filtration des Gerätes mindestens jährlich überprüft werden, oderhäufiger wenn dies in nationalen Anforderungen spezifiziert ist. Die Wirksamkeit der Filtration des Gerätes kann durch das Testverfahren wie in DIN EN 60335-2-69 AA.22.201.2 spezifiziert geprüft werden. Bei negativem Prüfergebnis, ist der Test mit einem neuen Hauptfilter zu wiederholen.
d) Achtung: Dieses Gerät enthalt gesundheitsschädlichen Staub. Leerungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsammelbehälter, dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzausrüstung/TRagen. Nicht ohne das vollständige Filtrationssystem betreiben.
e) Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

ACHTUNG GEFAHR!

Nur vom Hersteller genehmigte und gelieferte Originalersatzteile verwenden.

Ausbauen und Ersetzen des Haupt- und Absolutfilters

ACHTUNG GEFAHR!

Beim Absaugen von gefährlichen Stoffen werden die Filter des Industriesaugers kontaminiert undDMA ist es notwendig:

• Besonderss sorgfältig vorgehen, um zu vermeiden, dass hierbei erheblicher Staub und/oder abgesaugtes Material aufgewirbt werden können;
• Der ausgebaute und/oder ersetze Filter muss in einen undurchlüssigen Plastikbeutel gelegt werden;
• Den Plastikbeutel gibt verschreiben;
• Der kontaminierte Filter muss gemäß der gültigen Bestimmungen entsorgt werden.

ACHTUNG GEFAHR!

Der Filteraustausch ist ein wichtiger Vorgang, der nicht leichtfertig ausgeführrt werden darf.
Der Filter ist durch einen neuen zu ersetzen, der über die gleichen Eigenschaften in Bezug auf die Filterkapazität, die Filterfläche und die Kategorie verfügbar.
Andernfalls wird der korrekte Betrieb des Saugers beeinträchtigt.

Ersetzen des Hauptfilters

ACHTUNG GEFAHR!

Die Staubklass des Industriesaugers (L, M, H) prüfen.

Während dieser Arbeitsvorgänge keinen Staub aufwirbeln.

Die Schutzmaske P3 und andere

Schutzausrüstungen und Schutzhandschuhe (PSA) je nach der Gefährlichkeit des aufgesaugten Staubs tragen, damit Bezug auf die geltenden Rechtsvorschriftennehmen.

Das Gerät vor diesen Arbeitsvorgängen ausschalten und den Netzstecker aus der Netzsteckdoseziehen.

Ersatz des Primärefilters (Abb. 16)

Ausbauen

Die Verschlusshaken „A“ aushaken und den Knopf „B“ entfern.
- Den Filter „C“—heben, eine Hand drinnen einfahren und den Splint „D“ Herausziehen, so dass die Filterrüttlerhebel „E“ vom Ring „F“ gelöst wird.
- Den Filter „C“ haben, die Schellen „G“ durchtrennen und den Ring „F“ vom Filter losen.
Die Schelle ^一H^一 losen und den Ring ^一I^一 entfernen.

Einbauen

• Am neuen Filter den vom alten Filter abgenommen Filterhalter und Haltering anbringen.
• Den Ring „F“ am Filter „C“ mittels der mit dem Filter ausgestatteten Schellen „G“ befestigen.
• Den Filter in die Filterkammer einbringen und beim Anschluss des Rings „F“ an der Filterrücklerhebel „E“ den Splint „D“ anbringen.
• Den Knopf „B“ anbringen undihn mit Hilfe der Verschlussshaken „A“ befestigen.

Den Filter gemäß den geltenden Rechtsvorschriften entsorgen.

Ersetzen des Absolutfilters

• Version für gesundheitsschädliche Stäube: Klasse H.

ACHTUNG GEFAHR!

Während dieser Arbeitsvorgänge keinen Staub aufwirbeln.

Die Schutzmaske P3 und andere Schutzausrüstungen und Schutzhandschuhe (PSA) je nach der Gefährlichkeit des aufgesaugten Staubs tragen, bzw Bezug auf die geltenden Rechtsvorschriftennehmen.

Ersatz des Absolutfilters an der Saugasse (Abb. 17)

Ausbauen

Die Haken „C“ aushaken und den Knopf „D“ haben.
- Der Knopf “G” abschrauben und die Mutter “F” unter den Filter “E” abziehen.
- Den Filter „E“ mit einem Plastikbeutel abdecken und alles entfern.
- Den Plastikbeutel hermetisch verschreiben und eine neue Filtereinheit einsetzen, die den geltenden Bestimmungen entspricht. Den Deckel hermetisch schreiben.

Einbauen

In folgender Ordnung einbauen:

• Absolutfilter;
  Die Mutter und der zentrale Sperrungknopf;
  Knopf,mitdenHaken ^ befestigt.

Prüfungen und Reinigung des Lufters zur Motorkuhlung

Um eine Überhitzung des Motors zu vermeiden, muss eine regelmäßige Reinigung des Kühlungtgebläses vorgenommen werden.

Prüfung der Dichtungen

Prüfung der Schläuche auf Universehrheit

Die Universehrheit und die korrekte Befestigung vom Schlauch „A" (Abb.15) prüfen.

Bei Beschädigungen, Brücken oder falschem

Anschluss des Schlauchs an die Anschlussstutzen ist der Schlauch zu ersetzen.

Wenn klebrige Materialien behandelt werden, sind mögliche Verschlussstellen zuuchen, die langs des Schlauchs, im Stutzen und auf dem Leitblech in der Filterkammer vorliegen können.

Zur Reinigung den Stutzen von außen abkratzen und das abgelagerte Material entfern, so wie es in Abb. 15 gezeigt ist.

Prüfung der Dichtung des Deckels

Wenn die Dichtung „A“ (Abb. 11) unter dem Knop „D“ locker geworden ist, die Befestigungsschraub

"B" der Verschlussshaken "C" ausschrauben, sie nach untenGLEitenlassen, solange bis der Knopf "D" vollig geschlossen ist.

Die Befestigungsschrauben „B“ anziehen.

Im Fall noch keine optimale Dichte erreicht werden kann, die Dichtung „A“ - Abb. 11 ersetzen.

Prüfung der Dichtung der Filterkammer

Wenn die Dichtung „A“ - Abb. 12 zwischen Behälter und Filterkammer „C“ nicht leistungsfähig ist:

Die vier Schrauben „B“ losdrehen, mit denen die Filterkammer „C“ an der Struktur des Industriesaugers befestigt wird.
Die Filterkammer „C“ anhand der Langlocher nach unten gleiten setzen, und wenn sie die Dichtposition erreicht hat, die Schrauben „B“ wieder anziehen.

Wenn die Dichtung Risse, Spalten, usw., aufweist, ist sie zu ersetzen.

Im Fall noch keine optimale Dichte erreicht werden kann, die Dichtung „A“ ersetzen.

Geräteentsorgung

Das Gerät gemäß der geltenden Rechtsvorschriften entsorgen.

Korrekte Geräteentsorgung (elektrische und elektronische Abfälle) (auf die Ländern der Europäische Union und auf jenen mit getrennter Sammlung anwendbar)

Das Zeichen (Stellung N - Abb. 1), das auf das Produkt oder auf die Unterlagen gezeigt ist, setzt fest, dass das Produkt nicht mit anderen Hausmüll am Ende seines Lebenszyklus entsorgt werden muss. Um die Umwelt oder die Gesundheit wegen einer unpassenden Entsorgung der Abfälle nicht zu beschädigen, wird es empfohlen dem Benutzer theses Produkt von anderen Abfallen zu trennen und verantwortlicherweise zu recycleln, um die nachhaltige Wiederverwendung der Materialressourcen zu unterstützen. Die Hausbenutzer werden aufgefordert, mit dem Handler, bei dem das Produkt eingekauf wurde, oder mit dem örtlichen übergeordneten Zentrum in Verbindung zu setzen, um alle Informationen zur getrennten Sammlung und zum Recycling theses Produkttypus zu erhalten. Die Industriebenutzer werden aufgefordert, mit dem Lieferant in Verbindung zu setzen und die Termine und Bedingungen des Kaufvertrags zu prufen. Dieses Produkt muss nicht zusammen mit anderen Hausmüll entsorgt werden.

Stromlaufpläne

Siehe Abb. 18.

Legende Stromlaufplan

Kennzeichen	Bauteil	Kode
J1	Entstörfilter	8 39219
H1	Kontrolleuche „Spannung vorhanden“	8 39051
S1	Schalter für Motoren	8 39000

Empfohlene Ersatzteile

Hier folgt eine Liste der Ersatzteile, die man stets auf Lager halten sollte, um etwa Wartungsarbeiten zu beschleunigen (Abb. 19).

ListederempfohlenenErsatzteile (Abb.19)

Stel.	Bezeichnung	Modell	Abmessungen	Best. Nr.
1	Sternförderiger Filter „L“	118 - 118 L	Ø 360	8 17079
2	Sternförderiger Filter „M“	118 M - 118 H	Ø 360	8 17244
3	Filterring	118 - 118 L, M, H	Ø 360	8 15002
4	Wechselstrommotor 1000 W			8 54002
5	Dichtung Filterring	118 - 118 L, M, H	Ø 360	8 17025
6	Filterschelle	118 - 118 L, M, H	Ø 360	8 18078
7	Absolutfilter „H“	118 H	Ø 170	8 17262
8	Behälter / Deckel	118 L, M, H	Ø 360	8 30201 + 8 31377

Fehlersuche

Störung	Ursache	Abhilfe
Der Industiesauger springt nicht an	Keiner Strom	Prüfen, ob es an der Netzsteckdose Strom gibtPrüfen, ob der Netzstecker und das Kabel beschädigt sindSich an einen zugelassenen Hersteller-Kundendienst wenden
Der Industiesauger steigert die Drehzahl	Primärefilter verstopftAnsaugschlauch verstopft.	Den Filter schütteln. Wenn das nicht reicht, ersetzen Saugleitung prüfen und reinigen
Der Industiesauger verliert Staub	Der Filter ist beschädigtDer Filter passt nicht richtig	Den Filter durch einen neuen der gleichen Gruppe ersetzen Den Filter durch einen neuen einer geeigneten Gruppe ersetzen und prüfen
Ansaugmotor laut	Kohlenbürsten abgenutztd oder kaputt	Die Kohlenbürsten des Motors ausbauen und ersetzen
Vorhandsein elektrostatischer Ströme auf dem Industiesauger	Erdung unzureichend oder fehlend	Alle Erdungsstellen prüfen, insbesondere den Anschluss am Ansaugstutzen; außerdem muss der Schlauch unbedingt antistatisch sein.

Hersteller-Kundendienste

Siehe Anhang.

Índice
