BEDIENUNGSANLEITUNG SR 1601 P3 NILFISK

Konformitätserklärung

Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden.

Address: Strada Comunale della Braglia, 18, 26862 GUARDAMIGLIO (LO) - ITALY Tel: +39 (0)377 451124, Fax: +39 (0)377 51443

BETRIEBSANLEITUNG DEUTSCH INHALTSVERZEICHNIS EINLEITUNG 2 ZIEL UND INHALT DER ANLEITUNG 2 ADRESSATEN 2 AUFBEWAHRUNG DER ANLEITUNG 2 KONFORMITÄTSERKLÄRUNG 2 IDENTIFIZIERUNGSDATEN 2 ANDERE REFERENZANLEITUNGEN 2 ERSATZTEILE UND WARTUNG 3 ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN 3 FUNKTIONSEIGENSCHAFTEN 3 HINWEIS 3

AUSPACKEN/LIEFERUNG 3 SICHERHEIT 4 BENUTZTE SYMBOLE 4 ALLGEMEINE HINWEISE 4 SICHERHEITSSTÜTZE DES ABFALLBEHÄLTERS 7 GERÄT MIT WAGENHEBERN ANHEBEN 7 GERÄTETRANSPORT 7 GERÄT SCHIEBEN/ABSCHLEPPEN 7

GERÄTEBESCHREIBUNG 8 GERÄTEAUFBAU 8 ARBEITSPLATZ, BEDIENPULT UND BEDIENELEMENTE 10 ZUBEHÖR/SONDERAUSSTATTUNG11 TECHNISCHE DATEN11 SCHALTPLAN 12 SCHALTPLAN SR 1601 D3 13 SCHALTPLAN SR 1601 LPG3 - P3 14 HYDRAULIKPLAN 15

GERÄTEVORBEREITUNG FÜR DEN EINSATZ 16 VOR DEM GERÄTEEINSATZ: CHECKLISTE 16 HAUPTKEHRWALZE 16 KRAFTSTOFF 17 DIESEL- UND LPG-MOTOR (SR 1601 D3 / SR 1601 P3) 17 LPG-MOTOR 17

GERÄTEBENUTZUNG 18 VOR DEM EINSCHALTEN DES GERÄTS 18 GERÄT EINSCHALTEN UND ABSTELLEN 18 FESTSTELLBREMSE 19 ABFALLBEHÄLTER ENTLEEREN 20 NACH DER GERÄTEBENUTZUNG 21 LANGE STILLLEGUNG DES GERÄTS 21 ERSTE BETRIEBSZEIT 21

WARTUNG 21 ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG 22 WARTUNG DER HAUPTKEHRWALZE 23 SEITENBESENWARTUNG 25 WARTUNG DES STAUBKONTROLLFILTERS (FLACHFILTER) 27 WARTUNG DES STAUBKONTROLLFILTERS (TASCHENFILTER) 28 WARTUNG DER SCHMUTZFANGKLAPPEN 28 WASSERFILTER DER STAUBABSCHEIDUNGSANLAGE (OPTIONAL) REINIGEN 28 HYDRAULIKÖL 29 MOTORÖL 29 MOTORLUFTFILTER REINIGEN 30 MOTORKÜHLMITTEL 30 SICHERUNGEN ÜBERPRÜFEN/AUSTAUSCHEN/RÜCKSTELLEN 31

FEHLERSUCHE 32 VERSCHROTTUNG 32

SR 1601 D3 / LPG3 / P3

33019216(2)2009-05 C

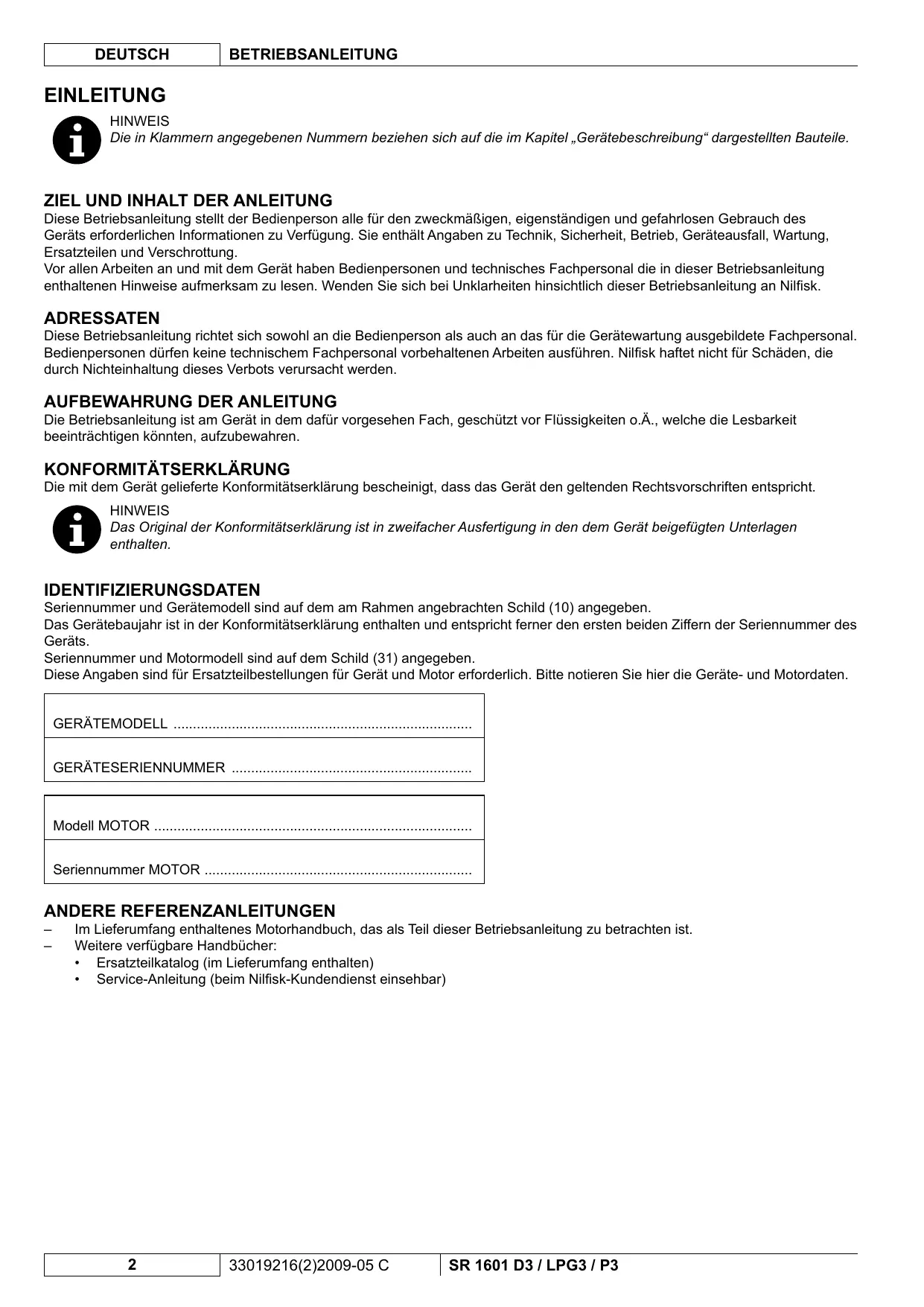

DEUTSCH BETRIEBSANLEITUNG EINLEITUNG HINWEIS Die in Klammern angegebenen Nummern beziehen sich auf die im Kapitel „Gerätebeschreibung“ dargestellten Bauteile.

ZIEL UND INHALT DER ANLEITUNG Diese Betriebsanleitung stellt der Bedienperson alle für den zweckmäßigen, eigenständigen und gefahrlosen Gebrauch des Geräts erforderlichen Informationen zu Verfügung. Sie enthält Angaben zu Technik, Sicherheit, Betrieb, Geräteausfall, Wartung, Ersatzteilen und Verschrottung. Vor allen Arbeiten an und mit dem Gerät haben Bedienpersonen und technisches Fachpersonal die in dieser Betriebsanleitung enthaltenen Hinweise aufmerksam zu lesen. Wenden Sie sich bei Unklarheiten hinsichtlich dieser Betriebsanleitung an Nilfisk.

ADRESSATEN Diese Betriebsanleitung richtet sich sowohl an die Bedienperson als auch an das für die Gerätewartung ausgebildete Fachpersonal. Bedienpersonen dürfen keine technischem Fachpersonal vorbehaltenen Arbeiten ausführen. Nilfisk haftet nicht für Schäden, die durch Nichteinhaltung dieses Verbots verursacht werden.

AUFBEWAHRUNG DER ANLEITUNG Die Betriebsanleitung ist am Gerät in dem dafür vorgesehen Fach, geschützt vor Flüssigkeiten o.Ä., welche die Lesbarkeit beeinträchtigen könnten, aufzubewahren.

KONFORMITÄTSERKLÄRUNG Die mit dem Gerät gelieferte Konformitätserklärung bescheinigt, dass das Gerät den geltenden Rechtsvorschriften entspricht. HINWEIS Das Original der Konformitätserklärung ist in zweifacher Ausfertigung in den dem Gerät beigefügten Unterlagen enthalten.

IDENTIFIZIERUNGSDATEN Seriennummer und Gerätemodell sind auf dem am Rahmen angebrachten Schild (10) angegeben. Das Gerätebaujahr ist in der Konformitätserklärung enthalten und entspricht ferner den ersten beiden Ziffern der Seriennummer des Geräts. Seriennummer und Motormodell sind auf dem Schild (31) angegeben. Diese Angaben sind für Ersatzteilbestellungen für Gerät und Motor erforderlich. Bitte notieren Sie hier die Geräte- und Motordaten.

GERÄTEMODELL GERÄTESERIENNUMMER Modell MOTOR Seriennummer MOTOR ANDERE REFERENZANLEITUNGEN – –

Im Lieferumfang enthaltenes Motorhandbuch, das als Teil dieser Betriebsanleitung zu betrachten ist. Weitere verfügbare Handbücher: • Ersatzteilkatalog (im Lieferumfang enthalten) • Service-Anleitung (beim Nilfisk-Kundendienst einsehbar)

33019216(2)2009-05 C SR 1601 D3 / LPG3 / P3

BETRIEBSANLEITUNG DEUTSCH ERSATZTEILE UND WARTUNG Wenden Sie sich bei Fragen oder Problemen hinsichtlich Benutzung, Wartung und Reparatur an Fachpersonal bzw. direkt an einen Nilfisk-Kundendienst. Verwenden Sie immer Originalersatz- und -zubehörteile. Der Nilfisk-Kundendienst steht Ihnen für technischen Kundendienst und die Bestellung von Ersatz- und Zubehörteilen zur Verfügung. Bitte immer Modell und Seriennummer angeben.

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN Nilfisk entwickelt seine Produkte ständig weiter und behält sich das Recht vor, alle als erforderlich erachteten Änderungen und Verbesserungen vorzunehmen. Nilfisk ist nicht verpflichtet, diese Änderungen an bereits verkauften Geräten vorzunehmen. Jegliche Änderung und/oder jegliches Hinzufügen von Zubehörteilen muss von Nilfisk ausdrücklich genehmigt und darf nur von Nilfisk vorgenommen werden.

FUNKTIONSEIGENSCHAFTEN Die Kehrmaschine wurde zur Reinigung/zum Kehren von glatten und festen Böden und zur Aufnahme von Staub und leichten Abfällen im privaten und industriellen Bereich und die Bedienung durch Fachpersonal entwickelt und nach erfolgter Sicherheitsprüfung gebaut.

HINWEIS Alle in dieser Betriebsanleitung angegebenen Positions- und Richtungsangaben, wie vorwärts und rückwärts, vorn und hinten, rechts und links, beziehen sich auf die Bedienperson in Fahrposition auf dem Sitz (32).

AUSPACKEN/LIEFERUNG Bitte überprüfen Sie Verpackung und Gerät bei Lieferung sorgfältig auf etwaige Schäden. Liegen offensichtliche Beschädigungen vor, Verpackung aufbewahren, damit sie der Spediteur, der die Lieferung durchgeführt hat, in Augenschein nehmen kann. Für die Schadenersatzleistung unverzüglich mit der Transportfirma in Verbindung setzen. – Überprüfen, ob der Lieferumfang des Geräts nachstehender Liste entspricht: • Betriebsanleitung der Kehrmaschine • Motorhandbuch • Ersatzteilliste der Kehrmaschine – Nach dem Abnehmen der Verpackung die Holzblöcke in der Nähe der Räder entfernen. – Kühlmittel- und Motorölstand überprüfen. – Hydraulikölstand überprüfen. – Die im Abschnitt „Gerätevorbereitung für den Einsatz“ angeführten Arbeitsschritte durchführen. Kraftstofftank befüllen. – Eine Rampe an der Vorderseite der Palette positionieren. – Die Abschnitte „Arbeitsplatz, Bedienpult und Bedienelemente“ und „Gerätebenutzung“ aufmerksam lesen und Motor starten. ACHTUNG! Bedienen Sie die Kehrmaschine mit äußerster Aufmerksam. Sämtliche Anweisung zum Gerätebetrieb müssen vor dem Einsatz der Kehrmaschine vorbehaltlos bekannt sein. Wenden Sie sich bei Fragen an ihren Vorgesetzten oder den örtlichen Nilfisk-Vertragshändler. Funktioniert die Kehrmaschine nicht einwandfrei, versuchen Sie bitte nicht das Problem selbst zu beheben, es sei denn, Ihr Vorgesetzter hat Sie dazu angewiesen. Wenden Sie sich zur Behebung des Problems an einen qualifizierten Mechaniker ihres Unternehmens oder einen Kundendienstmitarbeiter des Nilfisk-Vertragshändlers. Lassen Sie beim Gebrauch dieses Geräts äußerste Vorsicht walten. Krawatten, weite Kleidungsstücke, lange Haare, Ringe und Armbänder können sich in den beweglichen Geräteteilen verfangen. Vor jeglichen Arbeiten am Gerät Zündschlüssel (64) in Stellung „O“ drehen und abziehen, Feststellbremse aktivieren und Batterie trennen. Lassen Sie gesunden Menschenverstand walten, halten Sie sich an die Sicherheitsvorschriften und achten Sie auf die gelben Aufkleber auf dem Gerät. Gerät auf geneigten Flächen nur langsam fahren. Fahrgeschwindigkeit beim Hinunterfahren von Neigungen mit dem Bremspedal (35) kontrollieren. Auf Neigungen nicht lenken. Sowohl beim Hinauf- als auch beim Hinunterfahren geradeaus fahren. Bei Modellen mit 3 Zylindern beträgt die maximale Neigung während des Fahrbetriebs 15 %.

SR 1601 D3 / LPG3 / P3

33019216(2)2009-05 C

DEUTSCH BETRIEBSANLEITUNG SICHERHEIT Folgende Symbole weisen auf potentielle Gefahren hin. Lesen Sie diese Informationen stets aufmerksam und ergreifen Sie die zum Schutz von Personen und Gegenständen erforderlichen Vorsichtsmaßnahmen. Zur Unfallverhütung ist die Mitarbeit der Bedienperson unabdingbar. Unfallverhütungsmaßnahmen können nicht greifen, wenn die Bedienperson nicht bereit ist, ihren Beitrag voll zu leisten. Die meisten Unfälle in Betrieben, am Arbeitsplatz oder während des Transports werden durch die Nichtbeachtung der grundlegendsten Vorsichtsmaßnahmen verursacht. Aufmerksame und umsichtige Bedienpersonen sind daher der beste Schutz vor Unfällen und für die Wirksamkeit jeglicher Unfallverhütungsmaßnahmen unverzichtbar.

BENUTZTE SYMBOLE GEFAHR! Bezeichnet eine, auch potenziell tödliche, Gefahr für die Bedienperson.

ACHTUNG! Weist auf die potentielle Gefahr von Personenunfällen hin.

HINWEIS! Bezeichnet einen Hinweis oder eine Anmerkung in Bezug auf wichtige oder nützliche Funktionen. Widmen Sie Absätzen, die durch dieses Symbol gekennzeichnet sind, höchste Aufmerksamkeit. HINWEIS Bezeichnet eine Anmerkung zu wichtigen oder nützlichen Funktionen.

NACHSCHLAGEN Weist darauf hin, dass vor der Durchführung jeglicher Arbeiten die Betriebsanleitung zu konsultieren ist.

ALLGEMEINE HINWEISE In diesem Abschnitt sind Warnhinweise in Bezug auf potentielle Geräte- und Personenschäden angeführt. GEFAHR!

Kohlenmonoxid (CO) kann Gehirnschäden verursachen oder zum Tod führen. Der Verbrennungsmotor dieses Fahrzeugs stößt Kohlenmonoxid aus. Abgasrauch nicht einatmen. In geschlossenen Räumen nur bei ausreichender Belüftung und in Anwesenheit einer Hilfskraft verwenden.

33019216(2)2009-05 C SR 1601 D3 / LPG3 / P3

BETRIEBSANLEITUNG DEUTSCH GEFAHR! – Vor jeglichen Reinigungs- und Wartungsarbeiten am Gerät, dem Austausch von Bauteilen oder einem Betriebsartenwechsel Schlüssel des Hauptschalters (bzw. Zündschlüssel) abziehen, Feststellbremse betätigen und Batterie trennen. – Dieses Gerät darf nur von angemessen geschulten Personen verwendet werden. Die Gerätebedienung durch Kinder und Behinderte ist verboten. – Lenkmanöver sind bei geringer Geschwindigkeit durchzuführen. Vermeiden Sie insbesondere auf geneigten Flächen ruckartige Lenkmanöver und Lenkmanöver bei angehobenem Abfallbehälter. – Abfallbehälter nie auf geneigten Flächen anheben. Auf Gefällen bzw. bei vollem Abfallbehälter ist das Gerät weniger stabil. Reifendruck regelmäßig prüfen. – Bei Arbeiten in der Nähe von elektrischen Bauteilen sind sämtliche Schmuckstücke abzulegen. – Batterien von Funken, Flammen und glühenden Gegenständen fernhalten. Während der normalen Benutzung können explosive Gase austreten. – Nicht ohne geeignete stabile Sicherheitsstützen unter dem angehobenen Gerät arbeiten. – Bei Arbeiten unter der geöffneten Abfallbehälterhaube sicherstellen, dass sich diese nicht unvorhergesehen schließen kann. – Gerät nicht in Räumen einsetzen, in denen sich schädliche, gefährliche, brennbare und/oder explosive Pulver, Flüssigkeiten oder Dämpfe befinden: dieses Gerät ist nicht zum Aufnehmen gefährlicher Stäube geeignet. – Achtung: Kraftstoff ist leicht entflammbar. – In Bereichen, in denen getankt oder Dieselkraftstoff gelagert wird, nicht rauchen und keine offenen Flammen entzünden. – Die Kraftstoffbetankung im Freien oder in gut belüfteten Räumen bei abgeschaltetem Motor ausführen. – Vor dem Aufdrehen des Tankdeckels Motor abstellen und einige Minuten abkühlen lassen. – Damit sich der Kraftstoff ausdehnen kann, den Tank nicht vollständig füllen, sondern mindestens 4 cm Platz zum Rand des Einfüllstutzens lassen. – Nach dem Tanken prüfen, ob der Tankdeckel fest geschlossen ist. – Wird beim Tanken Kraftstoff vergossen, Bereich sorgfältig reinigen und vor dem Anlassen des Motors warten, bis sich die Dämpfe verflüchtigt haben. – Berührung der Haut mit dem Kraftstoff vermeiden und Dämpfe nicht einatmen. Außerhalb der Reichweite von Kindern aufbewahren. – Motor nie so weit kippen, dass Kraftstoff austritt. – Der Gerätetransport darf nicht bei vollem Kraftstofftank erfolgen. – Keine Gegenstände auf dem Motor abstellen. – Vor Arbeiten am Motor Motor abstellen. Zur Vermeidung eines unvorhergesehenen Motorstarts Minusklemme der Batterie abklemmen. – Siehe auch die im Motorhandbuch angeführten SICHERHEITSVORSCHRIFTEN, das als Bestandteil dieser Betriebsanleitung zu betrachten ist. – In das Gerät sind Bleibatterien (WET) eingebaut. Gerät daher gegenüber der Horizontalen um nicht mehr als 30° neigen, um zu vermeiden, dass hochkorrosive Batterieflüssigkeit austritt. Muss das Gerät zu Wartungszwecken geneigt werden, Batterien im Vorfeld ausbauen. – Gerät nicht verwenden, wenn ein Gasleck vorliegt. Kraftstoffschlauch abnehmen und LPG-Tank austauschen. Tritt weiterhin Gas aus, Kraftstoffschlauch abnehmen und mit einem Nilfisk-Kundendienst in Verbindung setzen.

33019216(2)2009-05 C

DEUTSCH BETRIEBSANLEITUNG ACHTUNG! – Vor jeglichen Wartungs-/Reparaturarbeiten alle entsprechenden Anweisungen aufmerksam lesen. – Bei Arbeiten in der Nähe oder am Hydrauliksystem stets Schutzkleidung und -brille tragen. – Bei Arbeiten in der Nähe von Antriebsmotor, Schalldämpfer, Abgaskrümmer und Kühler auf heiße Teile achten. – Angemessene Vorsichtsmaßnahmen ergreifen, damit sich Haare, Schmuckstücke oder weite Kleidungsstücke nicht in beweglichen Geräteteilen verfangen können. – Um zu vermeiden, dass das Gerät von Unbefugten verwendet wird, Zündschlüssel abziehen. – Das unbeaufsichtigte Gerät gegen unbeabsichtigtes Wegrollen sichern. – Das Gerät nicht auf Oberflächen mit einem stärkeren als dem auf dem Gerät angegebenen Gefälle einsetzen. – Nur mit dem Gerät gelieferte oder in der Betriebsanleitung angeführte Besen verwenden. Die Verwendung anderer Besen kann die Sicherheit beeinträchtigen. – Vor der Verwendung des Geräts sämtliche Klappen und/oder Deckel schließen. – Das Gerät nicht in stark staubiger Umgebung verwenden. – Gerät nur in ausreichend beleuchteten Bereichen einsetzen. – Sind beim Geräteeinsatz neben der Bedienperson auch andere Personen anwesend, ist die Verwendung der Rundumkennleuchte und des Rückfahrsummers (optional) erforderlich. – Das Gerät nicht mit direktem oder unter Druck stehendem Wasserstrahl oder mit ätzenden Reinigungsmitteln säubern. – Für die allgemeine Reinigung dieses Gerätetyps, außer für Filter, keinen Druckluftstrahl verwenden (siehe entsprechenden Abschnitt). – Bei der Verwendung dieses Geräts darauf achten, dass weder Personen- noch Sachschäden entstehen. Achten Sie insbesondere auf Kinder. – Keine Flüssigkeitsbehälter auf dem Gerät abstellen. – Die Lagertemperatur des Geräts muss zwischen 0 °C und +40 °C liegen. – Das Gerät nur bei Temperaturen zwischen 0 °C und +40 °C verwenden. – Die Luftfeuchtigkeit muss zwischen 30 % und 95 % liegen. – Das Gerät sowohl während des Betriebs als auch bei Stillstand stets vor Sonne, Regen und anderen Witterungen schützen. Das Gerät in trockenen geschützten Räumen abstellen: dieses Gerät ist nur für den Trockenbetrieb geeignet und darf nicht unter feuchten Bedingungen in Außenbereichen eingesetzt oder abgestellt werden. – Das Gerät nicht als Transportmittel oder als Schlepp-/Schubfahrzeug verwenden. – Zur Vermeidung von Schäden am Fußboden Besen bei stehendem Gerät nicht in Betrieb lassen. – Im Brandfall möglichst einen Pulverlöscher und keinen Wasserlöscher verwenden. – Nicht gegen Regale oder Baugerüste stoßen, vor allem wenn Gegenstände herunterfallen könnten. – Die Fahrgeschwindigkeit an die jeweilige Bodenbeschaffenheit anpassen. – Bei Abwärtsfahrten abruptes Bremsen vermeiden. Ruckartige Kurven vermeiden. Abwärts mit verminderter Geschwindigkeit fahren. – Dieses Gerät ist nicht für den Einsatz auf öffentlichen Straßen oder Wegen zugelassen. – Die Schutzvorrichtungen des Gerätes keinesfalls beschädigen. – Alle Anweisungen zur ordentlichen Wartung sind gewissenhaft zu befolgen. – Die am Gerät angebrachten Hinweisschilder nicht entfernen oder verändern. – Bei Funktionsstörungen sicherstellen, dass diese nicht durch mangelnde Gerätewartung verursacht wurden. Gegebenenfalls Fachpersonal bzw. autorisierten Kundendienst benachrichtigen. – Müssen Bauteile ausgewechselt werden, stets beim Kundendienst oder einem autorisierten Vertragshändler ORIGINALERSATZTEILE anfordern. – Zur Gewährleistung von Sicherheit und Leistung die im entsprechenden Kapitel dieser Betriebsanleitung vorgesehene planmäßige Wartung von Fachpersonal oder einem autorisierten Kundendienst durchführen lassen. – Das Gerät enthält giftige und schädliche Stoffe (Batterien, Öle, Kunststoffe etc.), für die eine Entsorgung durch entsprechende Stellen (siehe Kapitel „Verschrottung“) gesetzlich vorgeschrieben ist. Fahrzeug am Ende seiner Lebensdauer vorschriftsmäßig entsorgen! – Bei laufendem Motor erwärmt sich der Schalldämpfer. Zur Vermeidung von schweren Verbrennungen und Bränden heißen Schalldämpfer nicht berühren. – Wird der Motor bei zu geringem Ölstand laufen gelassen, kann das schwere Motorschäden zur Folge haben. Ölstand bei ausgeschaltetem Motor und eben abgestelltem Fahrzeug prüfen. – Zur Vermeidung von Schäden Motor nie ohne Luftfilter laufen lassen. – Technische Servicearbeiten am Motor müssen von einem autorisierten Vertragshändler durchgeführt werden. Für den Motor nur Originalersatzteile oder gleichwertige Teile verwenden. Ersatzteile minderer Qualität können schwere Motorschäden verursachen. – Siehe auch die im Motorhandbuch angeführten SICHERHEITSVORSCHRIFTEN, das als Bestandteil dieser Betriebsanleitung zu betrachten ist.

33019216(2)2009-05 C SR 1601 D3 / LPG3 / P3

BETRIEBSANLEITUNG DEUTSCH SICHERHEITSSTÜTZE DES ABFALLBEHÄLTERS HINWEIS! Vor Arbeiten unter oder neben dem angehobenem Abfallbehälter Verriegelungsgriff (39) nach hinten ziehen, um sicherzustellen, dass sich die Sicherheitsstütze des Abfallbehälters (5) in Position befindet. Die Abfallbehältersicherheitsstütze (5) fixiert den Behälter in angehobener Stellung, damit Arbeiten unter dem Abfallbehälter ausgeführt werden können. Vertrauen Sie niemals darauf, dass die hydraulischen Gerätebauteile den Abfallbehälter sicher in angehobener Stellung halten.

GERÄT MIT WAGENHEBERN ANHEBEN ACHTUNG! Niemals Arbeiten unter dem Gerät ohne Sicherheitsstützen oder -blöcke, die das Gerät stützen, ausführen. Zum Anheben des Geräts müssen die Wagenheber an den angegebenen Punkten (keine Wagenheber unter dem Abfallbehälter anbringen) angesetzt werden. Siehe Hebepunkte für Wagenheber (8).

GERÄTETRANSPORT ACHTUNG! Vor dem Transport des Geräts auf einem offenen LKW oder Anhänger sicherstellen, dass: – alle Einstiegstüren fest geschlossen sind. – das Gerät stabil befestigt ist. – die Feststellbremse betätigt ist.

GERÄT SCHIEBEN/ABSCHLEPPEN Die Hydraulikpumpe (45) des Geräts verfügt zu diesem Zweck über eine Antriebsanlagen-Entriegelungsschraube. Das System vermeidet Schäden an der Hydraulikanlage, wenn das Gerät über kurze Distanzen ohne Motoreinsatz geschoben/geschleppt wird. Um Zugang zur Entriegelungsschraube zu erhalten, Motorhaube (1) durch Betätigen der Entriegelungstaste (25) öffnen. Die Hydraulikpumpe (45) befindet sich an der Motorvorderseite (44). Innensechskantschraube (A, Abb. 1) zum Lösen der hydrostatischen Sperre zwischen Motor und Pumpe eine halbe Umdrehung gegen den Uhrzeigersinn drehen. HINWEIS! Wird das Gerät abgeschleppt, wenn sich die Schraube in normaler Betriebsstellung (Verriegelungsstellung) befindet, kann die Hydraulikpumpe beschädigt werden. HINWEIS Wird die Schraube in Lösestellung belassen, kann die Hydraulikpumpe die Bewegung des Geräts nicht kontrollieren.

HINWEIS Das Gerät mit Schrittgeschwindigkeit (3-4,5 km/h) und nur über kurze Distanzen schleppen oder schieben. Muss das Gerät über weite Strecken bewegt werden, Antriebsräder vom Boden anheben und auf einen geeigneten Transportwagen aufsetzen. Nach dem Schieben/Abschleppen Innensechskantschraube eine halbe Umdrehung im Uhrzeigersinn drehen, um die Hydraulikfunktionen wieder zu aktivieren.

A P100320 Abbildung 1

SR 1601 D3 / LPG3 / P3

33019216(2)2009-05 C

BETRIEBSANLEITUNG DEUTSCH GERÄTEBESCHREIBUNG GERÄTEAUFBAU 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15.

Motorhaube Linke Abdeckplatte Hauptkehrwalze Batterie Seitenhaube links bzw. Wassertank Staubabscheidungsanlage (optional) Sicherheitsstütze Abfallbehälter Verriegelung Abfallbehälterhaube Arbeitsscheinwerfer (optional) Hebepunkte für Wagenheber (der hintere Punkt befindet sich unter dem Kühler) Seitenbesen rechts Schild Seriennummer/technische Daten/ Konformitätszeichen Filterrüttleraggregat Flachfilter (Staubfilter) Staubkontrollfilter Abfallbehälter • Flachfilter (Staubfilter, Standard) • Taschenfilter (optional) Befestigungsknöpfe Filterrüttleraggregat Hydraulikölfilter Seitenbesen links (serienmäßig bei SR 1601 MAXI)

16. Haube Abfallbehälter 17. Stützstange Abfallbehälterhaube 18. Rechte Abdeckplatte zum Ausbau/Austausch der Hauptkehrwalze 19. Hydraulikölbehälter 20. Deckel Hydraulikölbehälter 21. Kraftstofftankdeckel 22. Kraftstofftank 23. Kühlerdeckel 24. Motorluftfilter 25. Entriegelungstaste Motorhaube 26. Verankerungspunkte (3) 27. Serviceanzeige Luftfilter 28. Sprühdüsen Staubabscheidungsanlage (optional) 29. Deckel Wassertank Staubabscheidungsanlage (optional) 30. Wasserfilter (optional) 31. Schild Modell und Seriennummer Motor

33019216(2)2009-05 C SR 1601 D3 / LPG3 / P3

BETRIEBSANLEITUNG DEUTSCH GERÄTEAUFBAU (Fortsetzung) 32. 33. 34. 35. 36.

Fahrersitz Bedienpult (siehe nachfolgenden Abschnitt) Lenkrad Bremspedal Pedal Feststellbremse (Zum Aktivieren oder Lösen der Feststellbremse gleichzeitig mit dem Bremspedal betätigen) 37. Vorwärts-/Rückwärtsgangpedal 38. Sicherungsbox rückstellbare Sicherungen (siehe Abschnitt „Sicherungen überprüfen/austauschen/rückstellen“) 39. Verriegelungsgriff Sicherheitsstütze Abfallbehälter • Zum Fixieren der Stütze nach hinten ziehen • Zum Lösen der Stütze nach vorne ziehen

Einstellhebel Fahrersitz Luftansauggitter Motor Hinterrad, gelenkt, angetrieben Vorderräder Motor Hydraulikpumpe Kühler Motorkühlmittel/Hydraulikölkühlung Abfallbehälter Sicherungen (siehe Abschnitt „Sicherungen überprüfen/ austauschen/rückstellen“) 49. Feuerlöscher (optional) 50. LPG-Flasche

BETRIEBSANLEITUNG DEUTSCH ARBEITSPLATZ, BEDIENPULT UND BEDIENELEMENTE 51. Hebel Motordrehzahl (min./max.) • („Vordere“ Stellung) Motor in Arbeitsdrehzahl • („Hintere“ Stellung) Motor in Mindestdrehzahl 52. Hebel Seitenbesen • („Vordere“ Stellung) Seitenbesen abgesenkt • („Hintere“ Stellung) Seitenbesen angehoben 53. Hebel Hauptkehrwalze • („Vordere“ Stellung) Hauptkehrwalze abgesenkt • („Hintere“ Stellung) Hauptkehrwalze angehoben 54. Hebel Abfallbehälter • („Vordere“ Stellung) Abfallbehälter absenken • („Hintere“ Stellung) Abfallbehälter anheben 55. Hebel Entleerungsklappe Abfallbehälter • („Vordere“ Stellung) Entleerungsklappe öffnen • („Hintere“ Stellung) Entleerungsklappe schließen 56. Betriebsstundenzähler 57. Kraftstoffstandanzeiger 58. Kontrollleuchte Überhitzung Abfallbehälter 59. Kontrollleuchte Abfallbehälterfilter verstopft 60. Batteriekontrollleuchte 61. Kontrollleuchte Überhitzung Motorkühlmittel

62. Kontrollleuchte Feststellbremse 63. Kontrollleuchte Vorglühen Glühkerzen 64. Zündschlüssel: • In Stellung „O“ werden der Motor sowie alle Gerätefunktionen ausgeschaltet. • In Stellung „I“ werden die verschiedenen Gerätefunktionen freigegeben. • In Stellung „II“ startet der Motor. Sobald der Motor anspringt, Schlüssel loslassen. Der Zündschlüssel kehrt in Stellung „I“ zurück. 65. Schalter Hupe 66. Schalter Ansauglüfter/Filterrüttler • (Untere Stellung) Filterrüttler einschalten • (Obere Stellung) Ansauglüfter und Staubkontrolle einschalten 67. Schalter Staubabscheidungsanlage (optional) 68. Kaltstarteinrichtung (nur bei LPG3 und P3) 69. Schalter Arbeitsscheinwerfer (optional) 70. Schalter Warnblinker (optional) 71. Schalter Blinker (optional) 72. Lenkradeinstellhebel (optional, serienmäßig bei SR 1601 MAXI)

33019216(2)2009-05 C SR 1601 D3 / LPG3 / P3

BETRIEBSANLEITUNG DEUTSCH ZUBEHÖR/SONDERAUSSTATTUNG Neben den mit der Grundausführung gelieferten Bauteilen sind je nach spezifischer Verwendung des Gerätes folgendes Zubehör und folgende Sonderausstattungen lieferbar: – Seitenbesen links (serienmäßig bei SR 1601 MAXI) – Hauptkehrwalzen und Seitenbesen mit härteren oder weicheren Borsten als die Standardborsten – Polyesterstaubfilter (water proof) – Polyester-Taschenfilter (Staubfilter) – Sensor Filter verstopft – Staubabscheidungsanlage (serienmäßig bei SR 1601 MAXI) – Frontleuchten – Rundumkennleuchte – Nicht kreidende Räder – Verstellbares Lenkrad (serienmäßig bei SR 1601 MAXI) – Gefederter Sitz – Armlehnen (Sitz) – Sicherheitsgurt – Schutz Seitenbesen – Schutzdach – Rückspiegel – Feuerlöscher – Stoßstange hinten – Rückfahrsummer – Schutzeinrichtung Abfallbehälter – Rutschfeste Matte Bitte setzen Sie sich für weitere Informationen zu den obengenannten Zubehörteilen/Sonderaustattungen mit einem Händler Ihrer Wahl in Verbindung.

TECHNISCHE DATEN Ausmaß- und Gewichtsdaten

Arbeitsbreite mit Hauptkehrwalze

Arbeitsbreite mit einem Seitenbesen

Arbeitsbreite mit zwei Seitenbesen (serienmäßig bei SR 1601 MAXI)

Gerätebreite (Bürstennaben)

Max. Gerätehöhe mit Schutzdach (optional)

Mindestbodenfreiheit (ohne Schmutzfangklappen)

Maximale Hubhöhe Abfallbehälter

Maße Hauptkehrwalze (Durchmesser x Länge)

310 x 900 mm (12,2 x 35,5 in)

Durchmesser Seitenbesen

Vorderachsdruck unter Fahrbedingungen

Hinterachsdruck unter Fahrbedingungen

Gesamtgewicht unter Fahrbedingungen (ohne Bedienperson)

Versandgewicht Gerät

Kapazität Kraftstofftank

Kapazität Öltank Hydraulikanlage

Kapazität Motorölwanne (*)

(*) Für weitere Motordaten/-werte siehe entsprechendes Motorhandbuch. (**) Für die Daten von Motoröl- und Kühlmitteleigenschaften sowie die Tabelle mit den Bezugsspezifikationen siehe entsprechendes Motorhandbuch.

33019216(2)2009-05 C

DEUTSCH BETRIEBSANLEITUNG Leistungsdaten

Höchstgeschwindigkeit im Vorwärtsgang (nur im Fahrbetrieb)

Maximale Einsatzneigung

Maximale Steigfähigkeit

Schalldruckpegel am Ohr der Bedienperson (ISO 11201, ISO 4871) (LpA)

Vom Gerät emittierter Schallleistungspegel (ISO 3744, ISO 4871) (LwA)

Schwingungspegel am Arm der Bedienperson (ISO 5349-1) (*)

Pegel der auf die Bedienperson übertragenen Schwingungen (ISO 2631-1) (*)

Kapazität Abfallbehälter

Soll: 315 l (11,25 cft)

Höchstlast Abfallbehälter

Ist: 226 l (8,00 cft)

Tankkapazität Staubabscheidungsanlage (serienmäßig bei SR 1601 MAXI)

Bei normalen Arbeitsbedingungen auf einer ebenen Asphaltfläche.

SCHALTPLAN Legende ALT BAT BE1 BZ1 ES1 ES2 ES3 EV1 EV2 EV3 F1 F2 F3 F4 F5 F6 F8 F9 F10 F11 HN IGN K1 L1 L2 L3 L4 L5 M1 M2 M3 M4 MST P1 PLG R1 SE1

Wechselstromgenerator Batterie Motor Rundumkennleuchte (optional) Rückfahrsummer (optional) Relais Sauger Relais Filterrüttler Sicherheitsrelais LPG (nur Ausführung LPG3) Kraftstoff-Elektroventil (nur Ausführungen D3 und P3) Elektroventil LPG (nur Ausführung LPG3) Sicherheits-Elektroventil LPG (nur Ausführung LPG3) Sicherung Rückstellung Saugsystem (30 A) Sicherung Rückstellung Filterrüttler (16 A) Sicherung Rückstellung Wasserpumpe (10 A) (sofern vorhanden) Sicherung Rückstellung Stromkreis Zündschlüssel (30 A) Sicherung Rückstellung Motor-Hilfsbetriebe (16 A) Sicherung Arbeitsscheinwerfer (10 A) (optional) Sicherung Rückstellung Kabinengebläse (optional) Sicherung Glühkerzen (50 A) (nur Ausführung D3) Sicherungsbox und Sicherung Wechselstromgenerator (50 A) Sicherung Innenleuchte Haube (1 A) (optional) Hupe Steuergerät Zündung (nur Ausführungen LPG3 und P3) Zündschloss Zündschlüssel Frontarbeitsscheinwerfer (optional) Frontarbeitsscheinwerfer (optional) Arbeitsscheinwerfer Fahrerseite (optional) Heckarbeitsscheinwerfer (optional) Innenleuchte Motorhaube (optional) Saugermotor Filterrüttlermotor Motor Wasserpumpe (sofern vorhanden) Kabinengebläse (optional) Anlasser Kraftstoffpumpe (nur Ausführung P3) Glühkerzen (nur Ausführung D3) Widerstand Kontrollleuchte Glühkerzen (nur Ausführung D3) Motoröldrucksensor

Sensor Abfallbehälterfilter verstopft (optional)

Schwimmer Kraftstofftank (nur Ausführungen D3 und P3)

Sensor Abfallbehältertemperatur (optional)

Motordrehzahlsensor (nur Ausführungen LPG3 und P3)

Sensor Reserve (nur Ausführung LPG3)

SPK Zündspulen Zündkerzen (nur Ausführungen LPG3 und P3)

STR Multifunktionsgerät

Proximity Rückwärtsfahrt (optional)

Schalter Kabinengebläse (optional)

Schalter Wasserpumpe (sofern vorhanden)

Schalter Arbeitsscheinwerfer (optional)

Schalter Arbeitsscheinwerfer Fahrerseite (optional)

Schalter Heckarbeitsscheinwerfer (optional)

Schalter Innenleuchte Haube (optional)

Zeitschalter Filterrüttler

Sicherheitszeitschalter LPG (nur Ausführung LPG3)

TC Zeitschalter Glühkerzen (nur Ausführung D3)

BK BU BN GN GY OG PK RD VT WH YE Schwarz Hellblau Braun Grün Grau Orange Rosa Rot Violett Weiß Gelb

BETRIEBSANLEITUNG DEUTSCH SCHALTPLAN SR 1601 D3

DEUTSCH BETRIEBSANLEITUNG SCHALTPLAN SR 1601 LPG3 - P3

33019216(2)2009-05 C SR 1601 D3 / LPG3 / P3

BETRIEBSANLEITUNG DEUTSCH HYDRAULIKPLAN Legende 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.

Öltank Ölfilter Pumpe Antriebsanlage Pumpe Hilfssysteme Antriebsmotor Servolenkung Zylinder Lenkung Hauptventil 3-Hebel-Steuergerät Zylinder Abfallbehälter Zylinder Schmutzfangklappe Hauptkehrwalzenmotor

13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23.

Zylinder Hauptkehrwalze 1-Hebel-Steuergerät Motor rechter Seitenbesen Zylinder Seitenbesen rechts Einfachabsperrventil Rückschlagventil Doppelabsperrventil Kollektor Motor linker Seitenbesen (optional) Zylinder Seitenbesen links (optional) Kühler

DEUTSCH BETRIEBSANLEITUNG GERÄTEVORBEREITUNG FÜR DEN EINSATZ ACHTUNG! An einigen Stellen des Geräts sind folgende Aufkleber angebracht: – GEFAHR – ACHTUNG – HINWEIS – NACHSCHLAGEN Während des Lesens dieser Anleitung hat sich die Bedienperson die Bedeutung der auf den Aufklebern abgebildeten Symbole einzuprägen. Die Schilder keinesfalls abdecken und bei Beschädigung sofort ersetzen.

VOR DEM GERÄTEEINSATZ: CHECKLISTE Vor jedem Geräteeinsatz: – – – – – – –

Das Gerät auf Schäden, Öl- und Kühlmittelaustritt überprüfen. Kühlmittelstand (23) überprüfen (siehe entsprechenden Abschnitt). Motorölstand (44) überprüfen (siehe entsprechenden Abschnitt). Hydraulikölstand (19) überprüfen (siehe entsprechenden Abschnitt). Kraftstoffstandanzeige (57) überprüfen. Falls erforderlich, Tankdeckel (21) abdrehen und Kraftstoff nachfüllen. Überprüfen, ob der Luftdruck in allen drei Reifen 6 bar (85 psi) beträgt. Serviceanzeige des Luftfilters überprüfen (siehe entsprechenden Abschnitt).

Auf dem Fahrersitz: – – – –

Sicherstellen, dass alle Bedienelemente und ihre Funktionen verstanden wurden. Sitz mit dem Hebel (40) so einstellen, dass sämtliche Bedienelemente leicht erreichbar sind. Zündschlüssel (64) einstecken und in Stellung „I“ drehen: • Überprüfen, ob Hupe (65), Betriebsstundenzähler (56) und Scheinwerfer (69, optional) einwandfrei funktionieren. • Zündschlüssel (64) in Stellung „O“ drehen. Feststellbremse (35 - 36) überprüfen. Die Bremse muss das Gerät fest in der Stellung halten, in der es abgestellt wurde, und darf nicht leicht zu lösen sein (jeglicher festgestellte Mangel ist dem Servicepersonal unverzüglich mitzuteilen).

Reinigungsarbeiten im Voraus planen: – – –

Lange Strecken planen, bei denen so wenig wie möglich gestoppt und angefahren werden muss. Zur Gewährleistung der vollständigen Bodenreinigung nebeneinanderliegende Reinigungsbahnen einige Zentimeter überlappen lassen. Ruckartige Kurven, Kollisionen mit Pfosten oder ein Streifen der Geräteseite vermeiden.

HAUPTKEHRWALZE Für dieses Gerät sind verschiedene Hauptkehrwalzen erhältlich. Welche Kehrwalze für die jeweils zu reinigenden Oberflächen und den zu entfernenden Schmutz geeignet ist, erfahren Sie bei Ihrem Nilfisk-Vertragshändler. HINWEIS Für die Hauptkehrwalzen-Montage siehe Abschnitt „Wartung der Hauptkehrwalze“.

33019216(2)2009-05 C SR 1601 D3 / LPG3 / P3

BETRIEBSANLEITUNG DEUTSCH KRAFTSTOFF HINWEIS! – Motor vor dem Befüllen des Kraftstofftanks stets abstellen. – Während des Betankens nicht rauchen. – Kraftstofftank in gut belüfteten Bereichen befüllen. – Kraftstofftank nicht in der Nähe offener Flammen oder Funken befüllen.

DIESEL- UND BENZIN-MOTOR (SR 1601 D3 / SR 1601 P3) (Nur bei SR 1601 D3): wird das Gerät bei Umgebungstemperaturen unter 0°C (32°F) verwendet, Dieselkraftstoff für niedrige Temperaturen einfüllen. (Nur bei SR 1601 P3): Tank (22) mit bleifreiem Benzin für Kfz befüllen. HINWEIS Wurde der Kraftstofftank des Geräts vollständig entleert, muss die Kraftstoffanlage vor einem erneuten Motorstart vollständig entlüftet sein. Um dies zu vermeiden, Kraftstofftank (22) befüllen, bis der Kraftstoffstandanzeiger (56) einen Füllstand von 1/4 des Tanks anzeigt. Der Kraftstofftank hat eine Kapazität von 35 Litern (14 USgal).

LPG-MOTOR Einen den gültigen Vorschriften des Einsatzlandes entsprechenden LPG-Tank (50) montieren. Kraftstoffschlauch anschließen und Absperrventil auf dem Tank öffnen. Beim Anschließen bzw. Abnehmen des Kraftstoffschlauchs stets Handschuhe tragen. Wird das Gerät nicht benutzt, Sicherheitsventil des LPG-Tanks schließen. HINWEIS Zur Flüssigkeitsentnahme LPG-Tank vollständig waagerecht ausrichten. Nach dem Anschluss des Kraftstoffschlauchs an den Tank überprüfen, ob Gas austritt. GEFAHR! Gerät nicht verwenden, wenn ein Gasleck vorliegt. Kraftstoffschlauch abnehmen und LPG-Tank austauschen. Tritt weiterhin Gas aus, Kraftstoffschlauch abnehmen und mit einem Nilfisk-Kundendienst in Verbindung setzen.

SR 1601 D3 / LPG3 / P3

33019216(2)2009-05 C

DEUTSCH BETRIEBSANLEITUNG GERÄTEBENUTZUNG Die SR 1601 ist eine automatische Aufsitz-Kehrmaschine. Die Bedienelemente wurden so entworfen, dass sie höchste Benutzerfreundlichkeit gewährleisten. Bei Reinigungsarbeiten mit nur einem Durchgang reicht es, die Hauptkehrwalze abzusenken.

VOR DEM EINSCHALTEN DES GERÄTS 1. 2. 3.

Sicherstellen, dass alle Bedienelemente und ihre Funktionen verstanden wurden. Den zu fahrenden Reinigungsweg festlegen. Lange und waagerechte Strecken mit so wenig Richtungsänderungen wie möglich fahren. Bremspedal (35) überprüfen. Es muss sich fest in Position befinden. ACHTUNG! Ist das Pedal „nachgiebig“ oder reagiert auf Druck, Gerät nicht bewegen. Jeglicher festgestellte Mangel ist dem Servicepersonal unverzüglich mitzuteilen.

GERÄT EINSCHALTEN UND ABSTELLEN Gerät einschalten HINWEIS Der Fahrersitz (32) ist mit einem Sicherheitssensor ausgestattet, der das Einschalten und Anfahren des Geräts verhindert, wenn sich die Bedienperson nicht auf dem Sitz befindet. 1.

(Für Ausführung SR 1601 D3): Zündschlüssel (64) im Uhrzeigersinn in Stellung „I“ drehen und festhalten, bis die Kontrollleuchte Vorglühen Glühkerzen (63) erlischt. Dieser Schritt kann übersprungen werden, wenn der Motor bereits an war und schon warm ist. (Für Ausführung SR 1601 LPG3): Sicherheitsventil des LPG-Tanks (50) langsam öffnen. Hebel der Kaltstarteinrichtung (68) herausziehen. (Für Ausführung SR 1601 P3): Hebel der Kaltstarteinrichtung (68) herausziehen. Zündschlüssel (64) im Uhrzeigersinn in Stellung „II“ (Startstellung) drehen und loslassen, sobald der Motor anspringt. Springt der Motor nach 15 Sekunden Anlasserbetätigung nicht an, Zündschlüssel loslassen, 1 Minute warten und Schritte 1 und 2 wiederholen. (Für Ausführungen SR 1601 LPG3 und SR 1601 P3): nach der Zündung Motor für einige Sekunden laufen lassen und Kaltstarteinrichtung (68) abschalten. Vor dem Gerätegebrauch Hebel Motordrehzahl (51) in „hintere“ Stellung (Motor in Mindestdrehzahl) schalten und Motor mindestens 5 Minuten laufen lassen. Die Feststellbremse lösen. Hebel Motordrehzahl (51) in „vordere“ Stellung (Motor in Arbeitsdrehzahl) schalten und Gerät 2 bis 3 Minuten langsam fahren, damit die Hydraulikanlage warm wird. Zur Vorwärtsfahrt den vorderen Teil und zur Rückwärtsfahrt den hinteren Teil des Fahrpedals (37) kontinuierlich heruntertreten. Die Fahrgeschwindigkeit kann, je nach Stärke des Drucks auf das Pedal, von Null bis zur Höchstgeschwindigkeit reguliert werden. ACHTUNG! Lenkmanöver, insbesondere bei vollem Abfallbehälter oder auf geneigtem Untergrund, äußerst aufmerksam und stets bei geringer Geschwindigkeit durchführen. Nicht ruckartig die Richtung wechseln! Gerät auf geneigten Flächen nur langsam fahren. Fahrgeschwindigkeit beim Hinunterfahren von Neigungen mit dem Bremspedal (35) kontrollieren. Auf Neigungen nicht lenken. Sowohl beim Hinauf- als auch beim Hinunterfahren geradeaus fahren.

Gerät abstellen 7. 8. 9.

Zum Anhalten des Geräts Pedal (37) loslassen. Um die Kehrmaschine schnell anzuhalten, zusätzlich Bremspedal (36) treten. Gerät durch Drehen des Zündschlüssels (64) in Stellung „O“ ausschalten und Schlüssel abziehen. Feststellbremse betätigen.

33019216(2)2009-05 C SR 1601 D3 / LPG3 / P3

BETRIEBSANLEITUNG DEUTSCH FESTSTELLBREMSE 1. 2.

Pedale (35) und (36) gleichzeitig betätigen und Feststellbremse aktivieren. Feststellbremse durch Treten und Loslassen des Pedals (35) lösen. ACHTUNG! Vor jeglichen Wartungsarbeiten, dem Austausch von Bauteilen oder einem Betriebsartenwechsel ist die Feststellbremse zu betätigen. Wird das Gerät auf geneigten Flächen abgestellt, Feststellbremse betätigen.

GERÄT IM KEHRBETRIEB Die im Abschnitt „Gerätevorbereitung für den Einsatz“ angeführten Arbeitsschritte durchführen. 1. Wie im vorhergehenden Abschnitt erläutert zu dem Ort fahren, an dem Sie mit dem Reinigen beginnen möchten. 2. Abfallbehälter überprüfen und mit dem Hebel (54) adäquat absenken. 3. Hauptkehrwalze mit dem Hebel (53) absenken und einschalten. HINWEIS! Seitenbesen und Hauptkehrwalze nicht zu lange bei stehendem Gerät rotieren lassen: der Fußboden könnte beschädigt werden. HINWEIS Die Entleerungsklappe des Abfallbehälters öffnet sich automatisch, wenn die Hauptkehrwalze abgesenkt wird. Wird die Hauptkehrwalze angehoben, schließt die Klappe wieder automatisch. 4.

Obere Hälfte des Schalters (66) betätigen und Ansauglüfter und Staubkontrolle einschalten. ACHTUNG! Wird auf nassem Boden gekehrt, müssen Ansauglüfter und Staubkontrolle zum Schutz des Staubkontrollfilters unbedingt mit Schalter (66) ausgeschaltet werden.

Sobald sich das Gerät wieder auf vollständig trockenem Boden befindet, Ansauglüfter und Staubkontrolle erneut einschalten. Seitenbesen (9) (15, serienmäßig bei SR 1601 MAXI) mit dem Hebel (52) absenken und einschalten. Staubabscheidungsanlage, sofern vorhanden, mit Schalter (67, optional) betätigen. Gerät in gerader Linie und mit zügiger Schrittgeschwindigkeit fahren. Kehrmaschine, wenn erhebliche Mengen Schmutz oder Abfällen beseitigt werden müssen oder wenn aufgrund der Betriebssicherheit eine geringere Fahrgeschwindigkeit erforderlich ist, langsamer fahren. Die Kehrbahnen sollten sich ca. 15 cm (5,9 in) überschneiden. Für ein gutes Kehrergebnis muss der Staubkontrollfilter so sauber wie möglich sein. Um den Filter während des Kehrens zu reinigen, Filterrüttler durch Betätigen der unteren Hälfte des Schalters (66) betätigen. Ansauglüfter und Staubkontrolle durch Drücken der oberen Hälfte des Schalters (66) wieder einschalten. Während des Kehrens ca. alle 10 Minuten (in Abhängigkeit von der Staubkonzentration im Kehrbereich) wiederholen. HINWEIS Dieser Vorgang kann auch bei fahrendem Gerät durchgeführt werden.

HINWEIS! Ist der Staubkontrollfilter verstopft und/oder der Abfallbehälter voll, kann die Kehrmaschine Staub und Abfälle nicht mehr aufnehmen. 8.

Drehen Sie sich von Zeit zu Zeit um, um zu überprüfen, ob die Kehrmaschine Staub und Abfälle aufnimmt. Verbleibt in der Spur hinter dem Gerät Schmutz, fährt das Gerät zu schnell oder muss die Hauptkehrwalze eingestellt werden oder ist der Abfallbehälter (47) voll. Am Arbeitsende und bei vollem Abfallbehälter (47) Abfallbehälter leeren (für die entsprechenden Arbeitschritte siehe nachstehenden Abschnitt).

SR 1601 D3 / LPG3 / P3

33019216(2)2009-05 C

DEUTSCH BETRIEBSANLEITUNG ABFALLBEHÄLTER ENTLEEREN GEFAHR! Der Abfallbehälter darf nur auf ebenen Flächen entleert werden. Abfallbehälter nie auf geneigten Flächen anheben. HINWEIS Zum Anheben des Abfallbehälters sind zwischen Boden und Decke mindestens 275 cm (108,2 in) freier Raum erforderlich. 1. 2.

Hauptkehrwalze mit dem Hebel (53) anheben. Untere Hälfte des Schalters (66) betätigen, um den Filterrüttler einzuschalten und den restlichen Schmutz aus dem Staubkontrollfilter (12) zu entfernen. HINWEIS Zur optimalen Funktion des Filterrüttlers Abfallbehälter während des Rüttlerbetriebs stets vollständig abgesenkt lassen.

Gerät an den für die Entleerung vorgesehenen Bereich oder an einen zweckmäßigen Container heranfahren. Abfallbehälter mit dem Hebel (54) vollständig anheben. HINWEIS Die Entleerungsklappe schließt sich automatisch, wenn der Hebel (54) zum Anheben des Abfallbehälters betätigt wird. Sobald der Abfallbehälter beginnt sich anzuheben, kann die Entleerungsklappe mit Hebel (55) gesteuert werden, um den Behälter aus jeder Höhe, je nach Bedarf zu entleeren.

Das Gerät so positionieren, dass sich der Abfallbehälter über dem Müllcontainer befindet und Feststellbremse aktivieren. Entleerungsklappe mit Hebel (55) öffnen und Abfallbehälter entleeren. HINWEIS Werden die Abfälle nicht in einen Container entleert, empfiehlt es sich, die Entleerung aus minimaler Höhe vorzunehmen, um zu vermeiden, dass sich der Staub in der Luft verteilt. ACHTUNG! Müssen unter oder neben dem angehobenem Abfallbehälter Wartungs- oder Reinigungsarbeiten ausgeführt werden, Abfallbehälter mit dem Hebel (54) vollständig anheben und Verriegelungsgriff (39) nach hinten ziehen, um sicherzustellen, dass sich die Sicherheitsstütze (5) in Verriegelungsposition befindet. Damit unter dem Behälter Arbeiten ausgeführt werden können, fixiert die Sicherheitsstütze den Abfallbehälter in angehobener Stellung. Vertrauen Sie niemals darauf, dass die hydraulischen Gerätebauteile den Abfallbehälter in angehobener Stellung halten.

Verriegelungsgriff (39) zur Positionierung der Abfallbehältersicherheitsstütze (5) nach hinten ziehen und Abfallbehälter zur Fixierung mit dem Hebel (54) leicht absenken. 8. Abfallbehälterklappe und vordere Dichtung überprüfen. Bei Bedarf den Schmutz in diesen Bereichen mit einer Bürste entfernen. Damit das Gerät korrekt funktioniert, muss die Abfallbehälterklappe vollkommen mit der Walzenaufnahme abschließen. 9. Setzten Sie sich wieder auf den Fahrersitz. Die Feststellbremse lösen. Gerät zurücksetzen, bis der Abfallbehälter abgesenkt werden kann. 10. Abfallbehälter mit Hebel (54) anheben, Verriegelungsgriff (39) nach vorne drücken, bis sich die Sicherheitsstütze (5) löst, und Abfallbehälter absenken.

33019216(2)2009-05 C SR 1601 D3 / LPG3 / P3

BETRIEBSANLEITUNG DEUTSCH NACH DER GERÄTEBENUTZUNG 1. 2. 3. 4.

Zur Betätigung des Filterrüttlers untere Hälfte des Schalters (66) drücken, Staubkontrollfilter des Abfallbehälters reinigen und Abfallbehälter entleeren (siehe vorstehenden Abschnitt). Hauptkehrwalze mit dem Hebel (53) anheben. Sämtliche Bedienelemente in Aus-Stellung schalten. Motordrehzahlhebel (51) in „hintere“ Stellung (Mindestdrehzahl) schalten und Motor mindestens 25-30 Sekunden laufen lassen. (Nur bei SR 1601 LPG3) Sicherheitsventil des LPG-Tanks (50) schließen und Motor laufen lassen, bis sämtlicher Kraftstoff aus den Leitungen ausgestoßen ist (der Motor stoppt). Gerät durch Drehen des Zündschlüssels (64) in Stellung „O“ ausschalten und Schlüssel abziehen. Feststellbremse betätigen. Wartungsplan überprüfen und alle erforderlichen Arbeiten vor dem Abstellen der Kehrmaschine durchführen. Gerät in überdachten Räumen abstellen. HINWEIS Die Kehrmaschine kann mit Druckreinigern gereinigt werden: Druckstrahl nicht direkt auf oder in Bauteile richten. Das Gerät sollte vor dem Gebrauch vollständig trocken sein.

Teilen Sie sämtliche Mängel bzw. Funktionsstörungen, die Sie während der Gerätebenutzung bemerken, dem Nilfisk-Kundendienst oder dem Wartungspersonal mit.

LANGE STILLLEGUNG DES GERÄTS Wird das Gerät für mehr als 30 Tage nicht verwendet, Gerät wie folgt vorbereiten: 1. Prüfen, ob der für das Gerät vorgesehene Lagerort trocken und sauber ist. 2. Wassertank der Staubabscheidungsanlage (4) entleeren und Wasserfilter (30, optional) reinigen. 3. Minuspol (–) der Batterien (3) trennen. 4. Motor (44) wie im entsprechenden Handbuch vorgesehen überprüfen.

ERSTE BETRIEBSZEIT Nach der ersten Verwendungsphase (den ersten 5 Stunden) ist es erforderlich: 1. Die Befestigungs- und Verbindungselemente auf Aufspannung prüfen. 2. Außerdem, alle sichtbaren Teile auf Undichtigkeit prüfen. 3. Motoröl wechseln (siehe Kapitel „Wartung“).

WARTUNG Sorgfältige und regelmäßige Wartung gewährleistet Betriebsdauer und höchste Funktionssicherheit des Geräts. Nachfolgend wird die Übersichtstabelle planmäßige Wartung wiedergegeben. In Abhängigkeit von bestimmten Arbeitsbedingungen können die Wartungsintervalle variieren. Sämtliche Abweichungen sind vom Wartungspersonal festzulegen. Alle planmäßigen oder außerordentlichen Wartungsarbeiten sind von Fachpersonal bzw. vom Nilfisk-Kundendienst durchzuführen. In dieser Anleitung sind nach der Übersichtstabelle der planmäßigen Wartung nur die einfachsten und regelmäßigsten Wartungsarbeiten gezeigt. Für die Arbeitsschritte der anderen Wartungsarbeiten, die in der Übersichtstabelle planmäßige Wartung und außerordentliche Wartung vorgesehen sind, siehe Service-Anleitung bei den zahlreichen Kundendienststellen. ACHTUNG! Wartungsbearbeitungen sind bei ausgeschaltetem Gerät, abgezogenem Schlüssel, betätigter Feststellbremse und mit getrennten Batterien durchzuführen. Vor dem Durchführen von Wartungsarbeiten sämtliche Sicherheitshinweise im Kapitel „Sicherheit“ aufmerksam lesen.

SR 1601 D3 / LPG3 / P3

33019216(2)2009-05 C

DEUTSCH BETRIEBSANLEITUNG

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG HINWEIS Die angegebenen Wartungsintervalle beziehen sich auf durchschnittliche Betriebsbedingungen. Für Geräte, die in sehr verschmutzter Umgebung eingesetzt werden, kann eine häufigere Wartung erforderlich sein.

Nach den Alle ersten 50 Alle 30 Alle 150 Alle 300 1.000 Betriebs- Stunden Stunden Stunden Stunden stunden

Motorkühlmittel überprüfen Motorölstand überprüfen Ölstand Hydraulikanlage überprüfen Feststellbremse überprüfen Hauptkehrwalze und Seitenbesen reinigen Motorölwechsel

Ölfiltereinsatz austauschen

Keilriemen überprüfen

Motorkühlmittelkreislauf überprüfen

Batterie überprüfen Wasserfilter Staubabscheidungsanlage (optional) überprüfen und reinigen Reinigung Motorluftfilter

Motorkühler und Ölkühler reinigen Hauptkehrwalze und Seitenbesen überprüfen und einstellen Staubkontrollfilter Abfallbehälter überprüfen und reinigen (Methode A)

Unversehrtheit, Höhe und Funktionsfähigkeit Schmutzfangklappen überprüfen Unversehrtheit Abfallbehälterdichtung überprüfen Motorwartung

Lenkungslager und Hydraulikkolben schmieren

Hydraulikölfilter Tank auswechseln

Hydraulikölfilter Pumpe auswechseln

Staubkontrollfilter Abfallbehälter überprüfen und reinigen (Methode B)

Kraftstofffilter austauschen

Spannung Schrauben und Verbindungselemente Kraftstoff

Staubkontrollfilter Abfallbehälter überprüfen und reinigen (Methode C)

Filter für das Befüllen mit Hydrauliköl auswechseln

Hydrauliköl Tank auswechseln

Für die entsprechenden Arbeitsschritte, siehe Service-Anleitung. Bzw. in staubiger Umgebung häufiger. Von einem autorisierten KUBOTA-Vertragshändler durchzuführende Wartungsarbeiten. Hydrauliköl zum ersten Mal nach 500 Betriebsstunden und danach einmal jährlich auswechseln.

33019216(2)2009-05 C SR 1601 D3 / LPG3 / P3

BETRIEBSANLEITUNG DEUTSCH WARTUNG DER HAUPTKEHRWALZE Hauptkehrwalze für ein einwandfreies Kehrergebnis auswechseln, wenn die Borsten bis auf eine Länge von 50 mm (2 in) abgenutzt sind.

Hauptkehrwalze austauschen ACHTUNG! Es wird empfohlen, beim Auswechseln der Hauptkehrwalze Arbeitshandschuhe zu tragen, da Abfälle mit scharfen Kanten zwischen den Borsten eingeklemmt sein könnten. HINWEIS Es werden Hauptkehrwalzen und Seitenbesen verschiedener Härtegrade geliefert. Diese Arbeitsschritte sind bei allen Besen- und Walzentypen anzuwenden. 1. 2. 3. 4. 5. 6. 7. 8.

Das Gerät auf ebenem Untergrund abstellen. Feststellbremse betätigen. Zündschlüssel (64) drehen und Gerät einschalten. Hauptkehrwalze mit dem Hebel (53) absenken. Zündschlüssel (64) in Stellung „O“ drehen und Gerät ausschalten. Rechte Abdeckplatte (18) öffnen. Die seitliche Schmutzfangklappe (A, Abb. 2) beiseite drücken und am Haltestift (B) befestigen. Aggregat des Lenkhebels (C) vom Kern der Hauptkehrwalze (D) abnehmen. HINWEIS Lenkhebel wie die rechte Abdeckplatte (18) nach außen schwenken.

Hauptkehrwalze (D) aus der Aufnahme nehmen und eventuell auf die Walze oder die Naben aufgerollte Schnüre oder Drähte entfernen. 10. Walze austauschen und in die Aufnahme einsetzen: Sicherstellen, dass die Walze korrekt positioniert ist, dass sich die Stifte (E) auf der Nabe (F) in den Bohrungen im Walzenkern und dass sich die Hauptkehrwalze (D) korrekt in ihrem Sitz befindet. 11. Aggregat des Lenkhebels (C) wieder nach Innen schwenken und am Hauptkehrwalzenkern anbringen. HINWEIS Sicherstellen, dass sich die Rippen auf dem Lenkhebel in die Rillen (G) (rechte Seite) des Hauptkehrwalzenkerns einfügen. 12. Seitliche Schmutzfangklappe wieder in Position drücken und rechte Abdeckplatte (18) schließen, bis der Feststellhebel einrastet.

DEUTSCH BETRIEBSANLEITUNG Höheneinstellung Hauptkehrwalze HINWEIS Es werden Hauptkehrwalzen und Seitenbesen verschiedener Härtegrade geliefert. Diese Arbeitsschritte sind bei allen Besen- und Walzentypen anzuwenden. 1. 2. 3. 4. 5. 6. 7.

Das Gerät auf ebenem und flachem Untergrund abstellen. Feststellbremse betätigen. Zündschlüssel (64) drehen und Gerät einschalten. Hauptkehrwalze mit dem Hebel (53) absenken und 1 Minute drehen lassen. Auf diese Weise erzeugt die Hauptkehrwalze einen „gereinigten Streifen“ auf dem Boden. Nach 1 Minute Hauptkehrwalze anheben, Feststellbremse lösen und Kehrmaschine auf die Seite fahren, sodass der gereinigte Streifen sichtbar wird. Den gereinigten Streifen auf dem Boden kontrollieren. Ist der Streifen weniger als 50 mm (2 in) oder mehr als 75 mm (3 in) breit, muss die Hauptkehrwalze eingestellt werden. Zur Walzeneinstellung Entriegelungstaste (25) betätigen und Motorhaube (1) öffnen. Drehknopf (A, Abb. 3) lösen und Flügelmutter (B) zur Einstellung der Hauptkehrwalze drehen: • Durch Drehen im Uhrzeigersinn werden Anpressdruck und Kehrstreifen der Hauptkehrwalze verkleinert. • Durch Drehen gegen den Uhrzeigersinn werden Anpressdruck und Kehrstreifen der Hauptkehrwalze vergrößert. Am Ende Einstellung mit dem Drehknopf (A) fixieren. Schritte 2-7 wiederholen, bis der gereinigte Streifen zwischen 50 und 75 mm (2 - 3 in) breit ist. HINWEIS Ist es nicht möglich, die Spur korrekt einzustellen, weil der Druckunterschied zwischen den beiden Enden der Hauptkehrwalze zu groß ist, siehe Service-Anleitung für die entsprechenden Einstellschritte.

BETRIEBSANLEITUNG DEUTSCH SEITENBESENWARTUNG Seitenbesen einstellen HINWEIS Es werden Hauptkehrwalzen und Seitenbesen verschiedener Härtegrade geliefert. Diese Arbeitsschritte sind bei allen Besen- und Walzentypen anzuwenden. 1. 2. 3. 4. 5. 6.

Das Gerät auf ebenem und flachem Untergrund abstellen. Feststellbremse betätigen. Zündschlüssel (64) drehen und Gerät einschalten. Seitenbesen mit dem Hebel (52) absenken und 1 Minute drehen lassen. Sind die Seitenbesen (9) (15, serienmäßig bei SR 1601 MAXI) abgesenkt, müssen sie den Boden hinsichtlich Ausdehnung und Ausrichtung wie auf der Abbildung (A und B, Abb. 4) berühren. Zur Beseneinstellung Drehknopf (A, Abb. 5) lösen und Flügelmutter (B) zur Einstellung des Seitenbesens drehen: • Durch Drehen im Uhrzeigersinn wird der Anpressdruck des Seitenbesens verkleinert. • Durch Drehen gegen Uhrzeigersinn wird der Anpressdruck des Seitenbesens vergrößert. Am Ende Einstellung mit dem Drehknopf (A) fixieren. Schritte 1-5 erneut ausführen, um die korrekte Einstellung der Seitenbesenhöhe zu überprüfen. Ist die Einstellung wegen übermäßigen Verschleißes der Hauptkehrwalze nicht mehr möglich, Hauptkehrwalze, wie im nachstehenden Abschnitt erläutert, austauschen. HINWEIS Seitenbesen (9) (15, serienmäßig bei SR 1601 MAXI) für ein einwandfreies Kehrergebnis auswechseln, wenn die Borsten bis auf eine Länge von 75 mm (3 in) abgenutzt sind. Die Seitenbesenhöhe muss nach jedem Auswechseln des Besens eingestellt werden.

DEUTSCH BETRIEBSANLEITUNG Seitenbesen austauschen ACHTUNG! Es wird empfohlen, beim Auswechseln der Seitenbesen Arbeitshandschuhe zu tragen, da Abfälle mit scharfen Kanten zwischen den Borsten eingeklemmt sein könnten. 1. 2. 3.

Abfallbehälter anheben, bis sich der Seitenbesen in Augenhöhe befindet. Sicherungsbügel abnehmen, Kupplungsstift (A, Abb. 6) herausziehen und Seitenbesen (B) von der Antriebswelle abnehmen. Den neuen Seitenbesen auf die Antriebswelle schieben, die Bohrung für den Stift aufrichten und Kupplungsstift (A) einsetzen.

33019216(2)2009-05 C SR 1601 D3 / LPG3 / P3

BETRIEBSANLEITUNG DEUTSCH WARTUNG DES STAUBKONTROLLFILTERS (FLACHFILTER) Damit die Ansauganlage einwandfrei funktioniert, muss der Flachfilter (Staubfilter) des Abfallbehälters regelmäßig gereinigt werden. Beachten Sie für eine längere Lebensdauer des Filters die empfohlenen Wartungsintervalle. ACHTUNG! – Bei der Filterreinigung stets eine Schutzbrille tragen. – Keine Löcher in den Filter bohren. – Filter in gut belüfteter Umgebung reinigen. – Damit kein Staub eingeatmet wird, ist eine Schutzmaske zu tragen. 1. 2. 3. 4. 5. 6.

Gerät auf ebenem Untergrund abstellen, Feststellbremse betätigen und Zündschlüssel (64) in Stellung „O“ drehen. Verriegelungen (6) und Abfallbehälterhaube (16) öffnen und mit der Stützstange (17) sichern: Stützstange korrekt positionieren. Die Oberseite des Staubkontrollfilters (12) auf Schäden überprüfen. Eine große Menge Staub auf der Filteroberseite ist in der Regel ein Hinweis, dass der Filter ein Loch hat oder die Filterdichtung beschädigt ist. Die vier Befestigungsknöpfe (13) des Filterrüttleraggregats abdrehen. Um an die Filterplatte zu gelangen, Filterrüttleraggregat (11) anheben. Staubkontrollfilter (12) zum Entfernen aus dem Gerät anheben. Filter mit einer der folgenden Methoden reinigen:

Methode A Staub vom Filter absaugen. Filter vorsichtig (mit der verschmutzten Seite nach unten) auf eine ebene Fläche klopfen, um Schmutz und Staub zu entfernen. HINWEIS Achten Sie darauf, die aus der Dichtung herausragende Metalllippe nicht zu beschädigen.

Methode B Staub vom Filter absaugen. Einen Druckluftstrahl (max. Druck: 6 bar) auf die saubere Seite des Filters (entgegen der Luftstromstromrichtung) richten.

Methode C Staub vom Filter absaugen. Filter für 15 Minuten in warmes Wasser legen, herausnehmen und unter einem schwachen Wasserstrahl (max. Druck: 2,5 bar) ausspülen. Filter erst wieder in das Gerät einsetzen, wenn er vollständig trocken ist. HINWEIS Filter zum optimalen Trocknen waagerecht auf zwei Abstandshalter legen, damit die Luft auch unter dem Filter zirkulieren kann. HINWEIS Den Filter zur gründlichen Reinigung mit Wasser und gegebenenfalls mit nicht schäumendem Reinigungsmittel spülen. Wird der Filter auf diese Weise gereinigt, verringert sich, selbst bei hoher Filterqualität, die Lebensdauer des Filters, der folglich häufiger ausgewechselt werden muss. Die Verwendung ungeeigneter Reinigungsmittel beeinträchtigt die Funktionseigenschaften des Filters. 7.

Den Filter in umgekehrter Reihenfolge einbauen. Achten Sie dabei insbesondere auf Folgendes: • Den Filter mit der Gewebeseite nach oben einbauen. • Weist die Filterdichtung Risse auf oder gewährleistet die Dichtigkeit nicht mehr, ist sie auszuwechseln. HINWEIS Vor dem Auswechseln des Filters, den Schmutz von der Staubsammelplatte unter dem Filter entfernen. Überprüfen, ob die Schmutzfangklappe hinten an der Staubsammelplatte frei beweglich ist.

SR 1601 D3 / LPG3 / P3

33019216(2)2009-05 C

DEUTSCH BETRIEBSANLEITUNG WARTUNG DES STAUBKONTROLLFILTERS (TASCHENFILTER) Das System mit Taschenfilter erfordert praktisch keine Wartungsarbeiten. Zu Wartungszwecken ist es lediglich erforderlich, den Filterrüttler regelmäßig mit der unteren Hälfte des Schalters (66) zu betätigen. HINWEIS Vor Betätigung des Filterrüttlers ist stets zu überprüfen, ob der Abfallbehälter abgesenkt ist.

WARTUNG DER SCHMUTZFANGKLAPPEN Vorbereitung 1. 2. 3. 4.

Abfallbehälter, wie entsprechenden Abschnitt erläutert, entleeren, um zu vermeinen, dass das Gewicht der Abfälle im Behälter die Überprüfung der Schmutzfangklappenhöhe beeinträchtigt. Gerät auf einen ebenen Untergrund stellen, der als Bezugsfläche für die Überprüfung der Schmutzfangklappenhöhe geeignet ist. Zündschlüssel (64) in Stellung „O“ drehen. Feststellbremse betätigen.

Schmutzfangklappen überprüfen 5. 6. 7.

Rechte (18) und linke (2) Abdeckplatte öffnen. Hauptkehrwalze wie im entsprechenden Abschnitt erläutert entfernen. Die vordere und die hintere Schmutzfangklappe der Walzenaufnahme ebenfalls überprüfen. Schmutzfangklappen, die Risse aufweisen oder so verschlissen sind, dass sie sich mehr als 6 mm (0,2 in) über dem Boden befinden, austauschen oder einstellen (siehe Arbeitsschritte in der Service-Anleitung).

WASSERFILTER DER STAUBABSCHEIDUNGSANLAGE (OPTIONAL) REINIGEN 1. 2. 3. 4.

Gerät auf ebenem Untergrund abstellen, Feststellbremse betätigen und Zündschlüssel (64) in Stellung „O“ drehen. Schnellverbindung (A, Abb. 7) von der Tankleitung abnehmen. Um an den Wasserfilter (30) zu gelangen, linke Abdeckplatte (2) abnehmen. Den durchsichtigen Deckel (B) mit Dichtung (C) abnehmen und Siebfilter (D) entfernen. Reinigen und in der Halterung (E) anbringen. HINWEIS Dichtung (C) und Siebfilter (D) in ihrem jeweiligen Sitz im Deckel bzw. in der Halterung (E) korrekt positionieren.

In der umgekehrten Reihenfolge des Ausbaus wieder einbauen.

33019216(2)2009-05 C SR 1601 D3 / LPG3 / P3

BETRIEBSANLEITUNG HYDRAULIKÖL A ACHTUNG! Heiße Bauteile nicht berühren. Motor und Hydraulikanlage abkühlen lassen. 1. 2. 3. 4.

DEUTSCH Gerät auf ebenem Untergrund abstellen, Feststellbremse betätigen und Zündschlüssel (64) in Stellung „O“ drehen. Entriegelungstaste (25) betätigen und Motorhaube (1) öffnen. Verriegelung betätigen und linke Seitenhaube (4) abnehmen. Sofern erforderlich, Leitung des Wasserfilters (30, optional) herausnehmen. Hydraulikölstand an der Anzeige auf dem Ölbehälter (19) überprüfen. Die Hydraulikölstandsanzeige muss in der Mitte stehen. Ist der Ölstand niedriger, Deckel (20) abdrehen und mit Hydrauliköl AGIP Arnica 46 nachfüllen. Sind Hydrauliköl und Filter aufgrund eines mechanischen Defekts stark verunreinig, Öl und Filter auswechseln (siehe Arbeitsschritte in der Service-Anleitung).

MAX MIN P100329A Abbildung 8

B MOTORÖL ACHTUNG! Heiße Bauteile nicht berühren. Motor abkühlen lassen. 1. 2. 3.

Gerät auf ebenem Untergrund abstellen, Feststellbremse betätigen und Zündschlüssel (64) in Stellung „O“ drehen. Entriegelungstaste (25) betätigen und Motorhaube (1) öffnen. Motorölstand vor jedem Gerätegebrauch mit dem Ölmessstab (A, Abb. 8-9-10) überprüfen. Sofern erforderlich, Deckel (B, Abb. 9-10) öffnen und Motorölstand berichtigen. (Siehe Arbeitsschritte im entsprechenden Handbuch.) Motoröl nach den ersten 50 Betriebsstunden und danach alle 150 Stunden auswechseln. Der Ölfilter (C) muss bei jedem Ölwechsel ausgetauscht werden (siehe Arbeitsschritte in der Service-Anleitung). In Abhängigkeit von den Umgebungstemperaturen sind Ölsorten folgender Tabelle zu verwenden. TEMPERATURBEREICH

DEUTSCH BETRIEBSANLEITUNG MOTORLUFTFILTER REINIGEN 1. 2. 3.

Gerät auf ebenem Untergrund abstellen, Feststellbremse betätigen und Zündschlüssel (64) in Stellung „O“ drehen. Entriegelungstaste (25) betätigen und Motorhaube (1) öffnen. Serviceanzeige des Motorluftfilters (27) vor jedem Gerätegebrauch überprüfen. HINWEIS Nach der Reinigung oder dem Austausch des Motorluftfilters kann die Serviceanzeige durch Drücken ihrer beiden Enden rückgestellt werden. ACHTUNG! Bei Wartungsarbeiten an Bauteilen des Motorluftfilters äußerst vorsichtig vorgehen, damit kein Staub oder Schmutz in den Motor gelangt. Eingedrungener Staub kann schwere Motorschäden verursachen.

Deckel des Motorluftfilters (24) öffnen und Papier-Vorfilter sowie Synthetik-Filter herausnehmen. Wie im Motorhandbuch erläutert, Motorluftfilter reinigen und/oder Einsatz des Motorluftfilters (24) warten.

MOTORKÜHLMITTEL ACHTUNG! Kühlerdeckel (23) nicht bei heißem Motor abnehmen. 1. 2. 3. 4.

Gerät auf ebenem Untergrund abstellen, Feststellbremse betätigen und Zündschlüssel (64) in Stellung „O“ drehen. Entriegelungstaste (25) betätigen und Motorhaube (1) öffnen. Motor und Kühlmittel abkühlen lassen. Kühlerdeckel (23) vorsichtig aufdrehen, sodass der Überdruck entweichen kann. Kühlerdeckel (23) abnehmen und Kühlmittel überprüfen. Ist der Kühlmittelstand niedrig, wie im Motorhandbuch erläutert, eine Mischung aus einem Teil Wasser und einem Teil Frostschutzmittel für Kraftfahrzeuge nachfüllen.

33019216(2)2009-05 C SR 1601 D3 / LPG3 / P3

BETRIEBSANLEITUNG DEUTSCH SICHERUNGEN ÜBERPRÜFEN/AUSTAUSCHEN/RÜCKSTELLEN Rückstellbare Sicherungen überprüfen 1. 2. 3. 4.

Gerät auf ebenem Untergrund abstellen. Feststellbremse betätigen. Zündschlüssel (64) in Stellung „O“ drehen und abziehen. In der Sicherungsbox (38) überprüfen, ob eine der folgenden rückstellbaren Sicherungen ausgeschaltet ist (Abb. 11): (A) F1 (30 A), Staubabsaugung (B) F2 (16 A), Filterrüttler (C) F4 (30 A), Zündschlüssel (D) F5 (16 A), Motor-Hilfsbetriebe (E) F3 (10 A), Staubabscheidungsanlage (sofern vorhanden) (F) F6 (10 A), Arbeitsscheinwerfer (optional) (G) F7, Beleuchtungsanlage (optional) (H) F8, Kabinengebläse (optional) Nach dem Abkühlen des entsprechenden Teils, der die Abschaltung verursacht hat, gegebenenfalls die entsprechende Sicherung rückstellen.

Sicherungen überprüfen/austauschen 1. 2. 3. 4. 5.

Gerät auf ebenem Untergrund abstellen. Feststellbremse betätigen. Zündschlüssel (64) in Stellung „O“ drehen und abziehen. Entriegelungstaste (25) betätigen und Motorhaube (1) öffnen. Die Schutzabdeckungen im Bereich des Fahrersitzes abnehmen und überprüfen, ob folgende Sicherungen unversehrt sind (Abb. 12 und 13): (I) F9 (50 A), Glühkerzen (nur bei SR 1601 D3) (J) F10 (50 A), Wechselstromgenerator (K) F11 (1 A), Haubeninnenleuchte (optional) Etwaige defekte Sicherungen austauschen. Schutzabdeckung anbringen. Motorhaube (1) schließen.

DEUTSCH BETRIEBSANLEITUNG FEHLERSUCHE Störung

Das Gerät bewegt sich nicht

Die Hauptkehrwalze dreht sich nicht

Batterie anschließen

Gerät ohne Kraftstoff

Schutzsicherungen herausgesprungen

Herausgesprungene Sicherungen rückstellen

Feststellbremse betätigt

Entriegelungsschraube Hydraulikpumpe nicht korrekt eingestellt

In die richtige Richtung drehen

Hebel in „hinterer“ Stellung für angehobene Hauptkehrwalze

Hauptkehrwalze mit dem Hebel absenken

Um den Besenantrieb sind Abfälle gewickelt

Abfallbehälter ist nicht vollständig abgesenkt

Abfallbehälter vollständig absenken

Ansauganlage ausgeschaltet

Ansauganlage mit dem Schalter einschalten

Staubfilter verstopft

Staubfilter reinigen

Abfallbehälter entleeren

Das Gerät nimmt nur geringe Mengen Die Schmutzfangklappen sind beschädigt oder Abfälle/Staub auf falsch eingestellt

Der Seitenbesen funktioniert nicht

Die Entleerungsklappe des Abfallbehälters schließt sich nicht

Unversehrtheit und korrekte Einstellung der Schmutzfangklappen (*) überprüfen

Bodenfreiheit der Hauptkehrwalze ist nicht korrekt

Bodenfreiheit der Walze einstellen

Schutzsicherungen herausgesprungen

Herausgesprungene Sicherungen rückstellen

Hebel in „hinterer“ Stellung für angehobenen Seitenbesen

Seitenbesen mit dem Hebel absenken

Um den Besenantrieb sind Abfälle gewickelt

Abfallbehälter ist nicht vollständig abgesenkt

Abfallbehälter vollständig absenken

Die Schnellentleerungsklappe wird von Abfällen Abfälle und Schmutz von den Rändern des Fachs blockiert entfernen

Der Stecker des Filterrüttlermotors ist nicht Der Filterrüttlermotor funktioniert nicht korrekt angeschlossen Schutzsicherung herausgesprungen

Die Staubabscheidungsanlage (optional) funktioniert nicht

Korrekt anschließen Herausgesprungene Sicherung rückstellen

Schalter ersetzen (*)

Verstopfte Düsen oder verstopfter Wasserfilter

Schutzsicherung herausgesprungen

Herausgesprungene Sicherung rückstellen

Vom Nilfisk-Kundendienst durchzuführen.

Für weitere Informationen setzen Sie sich bitte mit einem Nilfisk-Kundendienst in Verbindung, bei dem die Service-Anleitung erhältlich ist.

VERSCHROTTUNG Die Geräteverschrottung hat bei einer autorisierten Verschrottungsstelle zu erfolgen. Vor der Geräteverschrottung sind folgende Bauteile/Werkstoffe zu entfernen und zu trennen sowie gemäß geltender Umwelthygienevorschriften gesondert zu entsorgen: – Batterien – Polyesterstaubfilter – Hauptkehrwalze und Seitenbesen – Motoröl – Hydrauliköl – Ölfilter Hydraulikanlage – Kunststoffleitungen und -teile – Elektrische und elektronische Teile (*) (*)

Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Teile an die örtliche NilfiskNiederlassung.

TECHNISCHE EIGENSCHAPPEN Afmetingen en gewichten
