EINLEITUNG Dieses Handbuch wird Ihnen dabei behilflich sein, Ihre Maschine Nilfisk BRX 700 optimal zu nutzen. Lesen Sie es vor Inbetriebnahme der Maschine sorgfältig durch. Hinweis: Fettgedruckte Zahlen in Klammern weisen auf ein auf den Seiten B4-B5 dargestelltes Teil hin. Dieses Produkt ist ausschließlich für den gewerblichen Einsatz bestimmt.

BAUTEILE UND SERVICE Eventuell erforderliche Reparaturen sollten von Ihrem autorisierten Nilfisk-Servicezentrum vorgenommen werden. Dort stehen im Werk ausgebildete Fachkräfte und Nilfisk-Originalteile zur Verfügung. Wenden Sie sich wegen Ersatzteilen bzw. Servicearbeiten an den unten angeführten NILFISK-HÄNDLER. Geben Sie dabei das Modell und die Seriennummer Ihrer Maschine an. (Händler: Bitte hier Aufkleber anbringen.)

TYPENSCHILD Die Modellnummer und die Seriennummer Ihrer Maschine sind dem Typenschild an der Maschine zu entnehmen. Diese Angaben sind bei der Bestellung von Ersatzteilen für die Maschine erforderlich. Tragen Sie nachfolgend die Modellnummer und die Seriennummer Ihrer Maschine ein, um später darauf Bezug nehmen zu können.

MODELLNUMMER _____________________________________________ SERIENNUMMER ______________________________________________

AUSPACKEN DER MASCHINE Wenn die Maschine geliefert wird, prüfen Sie sorgsam den Versandkarton und die Maschine auf Beschädigungen. Wenn Sie eine Beschädigung sehen, bewahren Sie den Versandkarton zur Inspektion auf. Kontaktieren Sie die Nilfisk Kundendienstabteilung sofort, um eine Frachtbeschädigung zu melden. Nachdem Sie den Karton entfernt haben, schneiden Sie die Plastikriemen durch und nehmen Sie die Holzblöcke neben den Rädern heraus. Rollen Sie die Maschine mittels einer Rampe von der Palette auf den Boden.

SICHERHEITS- UND WARNHINWEISE SYMBOLE Nilfisk verwendet die untenstehenden Symbole, um auf eventuelle Gefahrensituationen hinzuweisen. Bitte lesen Sie diese Informationen jederzeit sorgfältig durch, und treffen Sie die erforderlichen Maßnahmen, um Personen- und Sachschäden zu vermeiden.

Dieses Symbol warnt vor der unmittelbaren Gefahr schwerer Verletzungen mit möglicher Todesfolge.

Macht auf eine Situation aufmerksam, in der ein hohes Verletzungsrisiko besteht.

Macht auf eine Situation aufmerksam, in der ein Risiko leichter Verletzungen sowie die Gefahr von Sachschäden besteht. Lesen Sie alle Anweisungen vor Inbetriebnahme der Maschine sorgfältig durch.

ALLGEMEINE SICHERHEITSANWEISUNGEN Durch diese spezifischen Vorsichts- und Warnhinweise werden Sie auf Situationen hingewiesen, in denen die Gefahr von Personen- bzw. Sachschäden besteht. • • • • • • • • •

Diese Maschine darf lediglich von hinreichend ausgebildeten und autorisierten Personen betrieben werden. Wenn sich die gefüllte Maschine auf Rampen oder Steigungen befindet, sind plötzliche Stopps zu vermeiden. Vermeiden Sie plötzliches, scharfes Wenden. Abwärtsfahrten sind nur mit niedriger Geschwindigkeit zulässig. Auf Rampen darf lediglich beim Aufwärtsfahren gereinigt werden. Halten Sie Funken, offenes Feuer und Rauch entwickelnde Stoffe von den Batterien fern. Während des Normalbetriebs werden explosive Gase freigesetzt. Beim Laden der Batterien entsteht hochexplosiver gasförmiger Wasserstoff. Laden Sie die Batterien nur in gut belüfteten Bereichen, weit entfernt von offenem Feuer. Beim Aufladen der Batterien ist das Rauchen verboten. Tragen Sie keinen Schmuck, wenn Sie in der Nähe von elektrischen Komponenten arbeiten. Schalten Sie den Schlüsselschalter aus (stellen Sie ihn auf O), und klemmen Sie die Batterien ab, bevor Sie an den elektrischen Komponenten Wartungsarbeiten ausführen. Arbeiten Sie niemals unter einer Maschine, ohne diese mit Sicherheitskeilen oder Stützböcken zu sichern. Verwenden Sie keine entflammbaren Reinigungslösungen, nehmen Sie die Maschine nicht über oder in der Nähe solcher Stoffe in Betrieb, und benutzen Sie die Maschine nicht in Bereichen, in denen brennbare Flüssigkeiten gelagert werden. Reinigen Sie diese Maschine nicht mit einem Druckreiniger.

Diese Maschine ist nicht zum Einsatz auf öffentlichen Wegen und Straßen zugelassen. Diese Maschine ist nicht zur Beseitigung gesundheitsgefährdender Stäube geeignet. Sorgen Sie beim Einsatz dieser Maschine dafür, dass andere Personen, insbesondere Kinder, nicht gefährdet werden. Lesen Sie vor Wartungsarbeiten alle diesbezüglichen Anweisungen sorgfältig durch. Lassen Sie die Maschine nicht unbeaufsichtigt stehen, ohne vorher den Schlüsselschalter auszuschalten (O), den Schlüssel abzuziehen und die Feststellbremse zu aktivieren. Schalten Sie vor dem Wechseln der Bürste und dem Öffnen der Verkleidung den Schlüsselschalter aus (stellen Sie ihn auf O). Treffen Sie geeignete Maßnahmen, um zu verhindern, dass sich Ihre Haare, Schmuckgegenstände oder lose Kleidungsstücke in beweglichen Teilen der Maschine verfangen. Beim Betrieb dieser Maschine bei Temperaturen unter dem Gefrierpunkt ist besondere Vorsicht geboten. Jegliches Wasser im Lösungsmitteltank bzw. im Auffangbehälter oder in den Schlauchleitungen könnte gefrieren, wodurch Ventile und Verschraubungen beschädigt werden können. Mit Flüssigkeit für Scheibenwaschanlagen durchspülen. Vor der Verschrottung der Maschine müssen Sie die Batterien ausbauen. Batterien müssen entsprechend den geltenden Umweltvorschriften entsorgt werden.

BEWAHREN SIE DIESE ANLEITUNG AUF. FORM NO. 56041541 - BRX 700, BRX 700 EDS - B-3

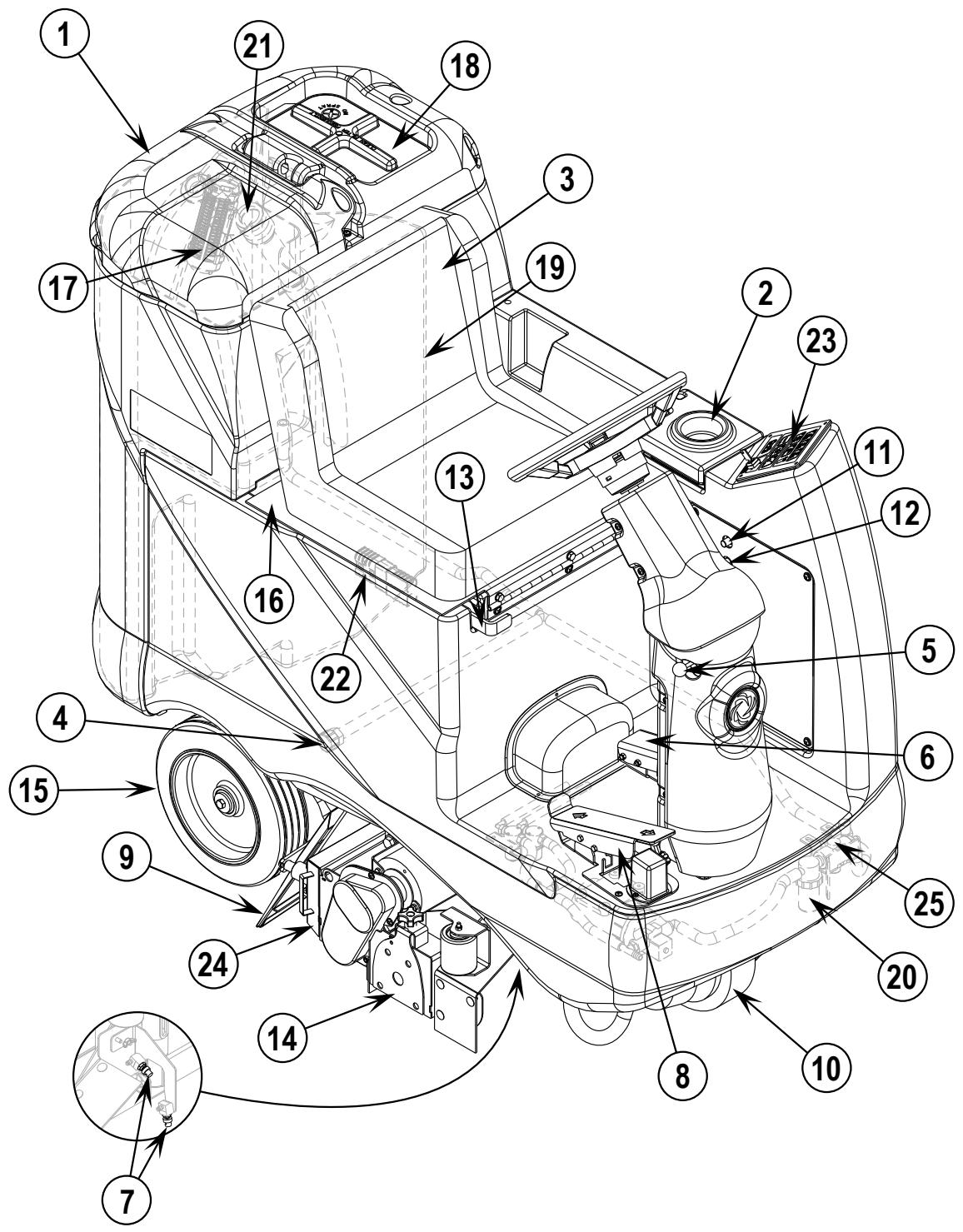

B-4 / DEUTSCH MACHEN SIE SICH MIT IHRER MASCHINE VERTRAUT 1 2 3 4 5 6 7 8 9 10 11 12 13

Deckel des Auffangbehälters Abdeckung des Einfüllstutzens für den Reinigungslösungstank Fahrersitz Ablassschlauch des Reinigungslösungstanks Knopf zur Lenksäulenverstellung Bremspedal / Feststellbremse Spraydüsen für die Reinigungslösung Fahrpedal Richtung/Geschwindigkeit Saugtrichter Antriebs- und Lenkrad Automatsicherung - Radantrieb Automatsicherung - Steuerung Notaus-Taster / Batterie-Trennschalter

Bürstengehäuse Hinterrad Batteriefach (unter dem Fahrersitz) Schwimmerschalter des Auffangbehälters Filtergehäuse des Saugmotors Auffangbehälter Filter der Reinigungslösung Ablassschlauch des Auffangbehälters (Rückseite der Maschine) Batterieanschluss Bedienfeld Schmutzbehälter Ventil der Reinigungslösung

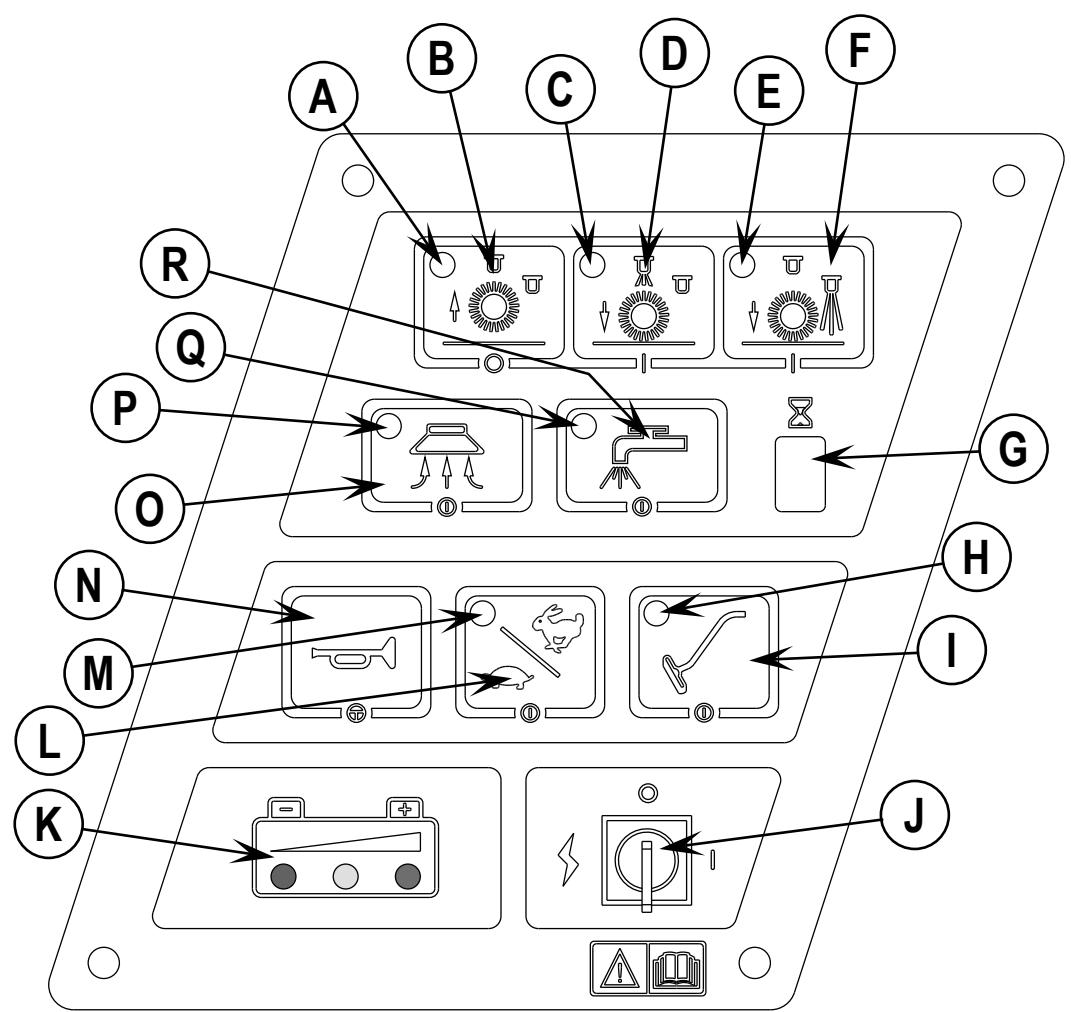

BEDIENFELD A B C D E F G H I J K L M N O P Q R Leuchtanzeige Scheuern AUS Schalter Scheuern AUS Anzeige Schnellreinigungsmodus Taster Schnellreinigungsmodus Anzeige Tiefenreinigungsmodus Taster Tiefenreinigungsmodus Anzeige Bestriebsstundenzähler Anzeige Saugsystemzubehör Schalter Saugsystemzubehör EIN / AUS Schlüsselschalter / Hauptstrom Batterieanzeige Schalter Geschwindigkeitswahl (Absaugen / Transport) Anzeige Geschwindigkeitswahl Taste für die Hupe Saugschalter Anzeige Saugsystem Anzeige Reinigungssystem Schalter für die Reinigungslösung

A B C D E F R Q P G O H N I M L K J FORM NO. 56041541 - BRX 700, BRX 700 EDS - B-5

B-6 / DEUTSCH BESCHREIBUNG DER BATTERIEANZEIGELEUCHTEN Mit Hilfe der Batterie-Anzeigelampen lässt sich der Ladezustand der Batterien feststellen. Eine voll aufgeladene Batterie ohne angelegte Last hat eine Klemmenspannung von 37,6 Volt (2,09 Volt pro Batteriezelle). Das Modell BRX 700 ist mit einer Unterspannungsabschaltung ausgerüstet, die das Scheuersystem abschaltet, wenn die Batterien voll entladen sind. Die Abschaltspannung kann je nach dem verwendeten Batterietyp in zwei Stufen eingestellt werden. Details finden Sie im Servicehandbuch. Die Spannungsstufen für die verschiedenen Anzeigen sind (die angegebenen Spannungen entsprechen der Spannung unter Last): SPANNUNGSANZEIGESTUFEN FÜR DIE STANDARDABSCHALTUNG (EINSTELLUNG BEI AUSLIEFERUNG) Grüne Anzeige = vollständig geladen bis 34,00 Volt Grüne und gelbe Anzeige = 33,99 Volt bis 33,00 Volt Gelbe Anzeige = 32,99 Volt bis 32,00 Volt Gelbe und rote Anzeige = 31,99 Volt bis 31,50 Volt Rote Anzeige = 31,49 Volt bis 31,00 Volt Blinkende rote Anzeige = weniger als 31,00 Volt – das Scheuersystem wird abgeschaltet. SPANNUNGSANZEIGESTUFEN FÜR DIE ALTERNATIVE ABSCHALTUNG Grüne Anzeige = vollständig geladen bis 34,50 Volt Grüne und gelbe Anzeige = 34,49 Volt bis 34,00 Volt Gelbe Anzeige = 33,99 Volt bis 33,50 Volt Gelbe und rote Anzeige = 33,49 Volt bis 33,00 Volt Rote Anzeige = 32,99 Volt bis 32,5 Volt Blinkende rote Anzeige = weniger als 32,5 Volt – das Scheuersystem wird abgeschaltet. HINWEIS: Anweisungen zur Umschaltung auf die Alternativeinteilung finden Sie in der Wartungsanleitung. HINWEIS: Sobald die untere Abschaltspannung erreicht ist (rote Anzeige blinkt), müssen die Batterien VOLL (bis auf 37,6 Volt) aufgeladen werden, sonst wird die Batterie-Anzeige nicht zurückgesetzt. Das Scheuersystem funktioniert erst, wenn die Anzeige zurückgesetzt wurde.

EINBAU DER BATTERIEN WARNHINWEIS!

Bei der Arbeit an Batterien ist äußerste Vorsicht geboten. Die Schwefelsäure in den Batterien kann bei Berührung der Haut oder der Augen erhebliche Verletzungen verursachen. Explosiver, gasförmiger Wasserstoff wird aus dem Inneren der Batterien durch Öffnungen in den Batteriekappen abgegeben. Dieses Gas kann sich durch einen elektrischen Lichtbogen, einen Funken oder eine offene Flamme entzünden. Treffen Sie vor bzw. bei der Arbeit an den Batterien folgende Sicherheitsvorkehrungen: * Entfernen Sie jeglichen Schmuck. * Rauchen Sie nicht. * Tragen Sie Schutzbrillen, eine Gummischürze und Gummihandschuhe. * Arbeiten Sie in einem gut belüfteten Bereich. * Lassen Sie nicht zu, dass ein Werkzeug mehr als eine Batterieklemme berührt.

An den elektrischen Komponenten dieser Maschine können erhebliche Schäden entstehen, wenn die Batterien nicht ordnungsgemäß eingebaut und angeschlossen werden. Die Einbau der Batterien sollte von Nilfisk oder einem qualifizierten Elektriker vorgenommen werden. 1 2 3 4 5

Drehen Sie den Schlüsselschalter auf (J) OFF (O), und entfernen Sie den Schlüssel. Daraufhin klappen Sie die Abdeckung des Batteriefaches (16) auf. Mit Hilfe von (2) Personen und einem passenden Hubriemen heben Sie die Batterien vorsichtig genau wie abgebildet in das Batteriefach. Benutzen Sie das Abziehbild 56380512 für den Batteriekabelplan. Siehe Abb. 1.Klemmen Sie die Batteriekabel wie abgebildet an, und ziehen Sie die Muttern an den Batterieklemmen fest. Installieren Sie die Batteriemanschetten, und befestigen Sie diese mit den mitgelieferten Bändern sorgfältig an den Batteriekabeln. Schließen Sie den Anschluss des Batteriesatzes am Anschluss der Maschine (22) an, und schließen Sie die Abdeckung des Batteriefaches.

B-6 - FORM NO. 56041541 - BRX 700, BRX 700 EDS ABB. 1

DEUTSCH / B-7 FÜLLEN DES REINIGUNGSLÖSUNGSTANKS 1 2 3 4

Öffnen Sie die Abdeckung des Einfüllstutzens für den Reinigungslösungstank (2). Richten Sie sich nach der Verdünnungsvorschrift des Herstellers auf dem Behälter der Reinigungslösung. Errechnen Sie die passende Menge der beizufügenden Reinigungslösung für einen Tank mit einem Fassungsvermögen von 151 Litern (40 US-Gallonen) Wasser. Gießen Sie die betreffende Menge der Chemikalie in den Reinigungslösungstank und füllen Sie den Tank mit warmem Wasser bis zu einem Stand von 7,62 cm (3 Zoll) unter der Oberkante der Tanköffnung auf. Schließen Sie die Abdeckung des Einfüllstutzens für den Reinigungslösungstank (2).

BITTE BEACHTEN: EDS-Modelle können sowohl konventionell mit Reinigungsmittel versetztes Frischwasser im Tank oder mit dem EDS-ReinigungsmittelVerteilungssystem verwendet werden. Bei Verwendung des EDS-Reinigungsmittels darf kein anderes Reinigungsmittel im Tank vermischt werden, es sollte hierbei klares Wasser verwendet werden.

Es dürfen nur nicht-brennbare, schaumfreie Flüssigreiniger verwendet werden, die ausdrücklich für Teppichreinigungsmaschinen zugelassen sind. Die Wassertemperatur sollte 54,4 °C nicht überschreiten.

VORBEREITUNGEN VOR VERWENDUNG DES MODELLS BRX 700 Es ist nicht erforderlich, den zur Reinigung vorgesehenen Teppich vor dem Einsatz des BRX 700 mit automatischer Saugvorrichtung gründlich abzusaugen, da das Gerät eine Kehrbürste und einen Schmutzauffangbehälter besitzt.

BESPRÜHEN DES TEPPICHS VOR DER REINIGUNG Sprühen Sie Flecken und stark begangene Bereiche vor dem Saugen ein. Benutzen Sie dazu ein Handsprühgerät oder einen Drucksprüher von “Hudson”. Mischen Sie die Lösung zum vorherigen Einsprühen entsprechend den Anweisungen des Herstellers der chemischen Reinigungslösungen.

PLANUNG DES REINIGUNGSVORGANGS Kontrollieren und planen Sie Ihre Arbeit, bevor Sie mit dem Saugen beginnen. Teilen Sie den Raum in Abschnitte ein. Sorgen Sie für eine Überlappung der Bahnen von etwa 5 cm (2 Zoll).

FORM NO. 56041541 - BRX 700, BRX 700 EDS - B-7

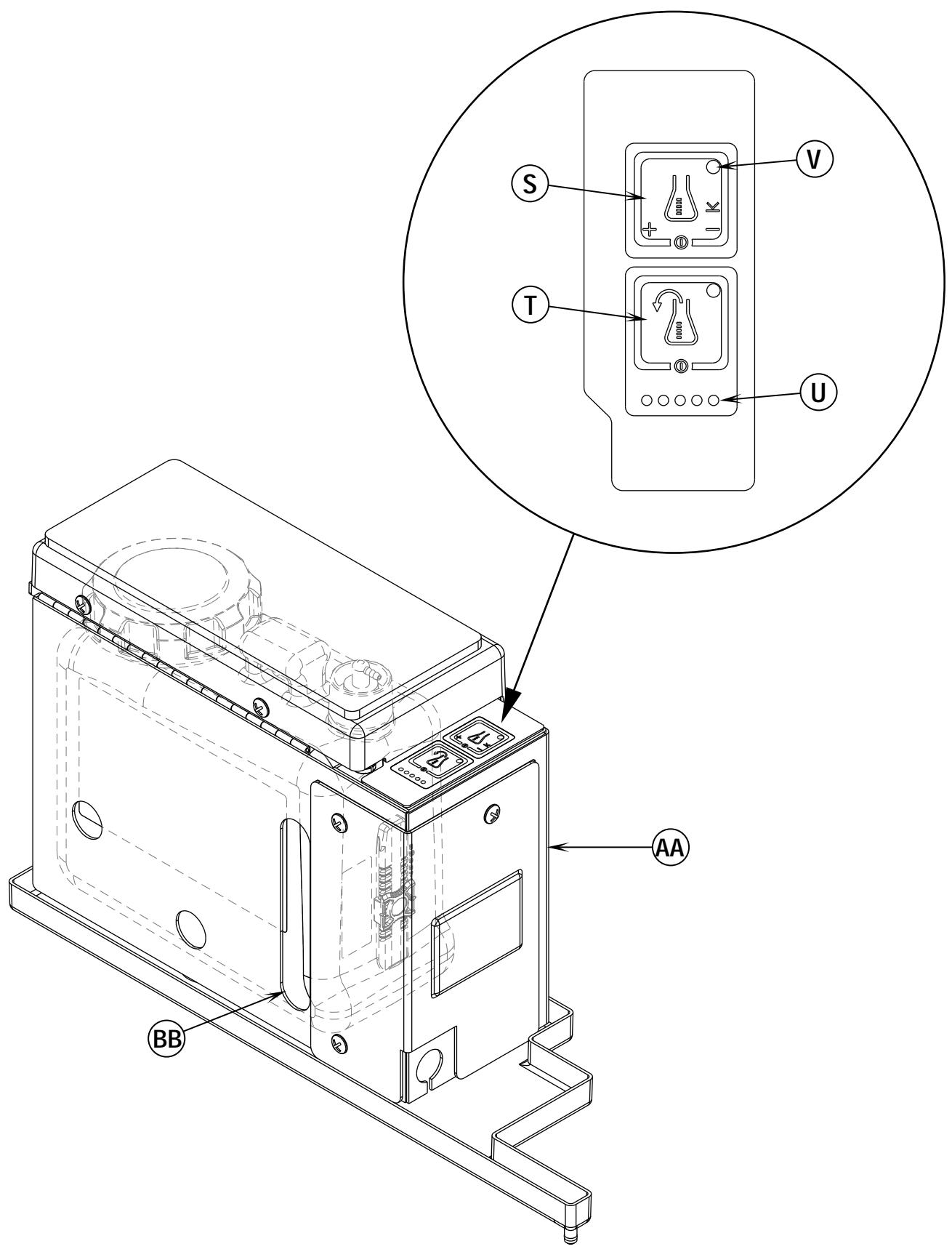

B-8 / DEUTSCH VORBEREITUNG UND VERWENDUNG DES REINIGUNGSMITTEL (EDS)-SYSTEMS ALLGEMEINE ANLEITUNGEN: Wenn man das Mittel wechseln möchte, muss die Vorrichtung frei vom vorherigen Reinigungsmittel sein. HINWEIS ZUR BEDIENUNG: Bewegen Sie die Maschine über den Boden, bevor Sie diese reinigen, weil eine kleine Restmenge an Reinigungsmittel hinausfließt. Reinigung bei Wechsel auf ein anderes Reinigungsmittel: 1 Entfernen Sie die Reinigungsmittelpatrone. 2 Schalten Sie den Hauptschlüsselschalter (J) auf EIN. Halten Sie den Frischwasserschalter (T) mindestens 3 Sekunden lang, danach den Frischwasserschalter (R) (auf dem Hauptbedienfeld) für die Dauer der Reinigung gedrückt. Es ist notwendig, den Frischwasserschalter gedrückt zu halten, damit das Frischwasserventil öffnet und damit verhindert wird, dass das gereinigte Lösungsmittel wieder in den Frischwassertank zurückfließt. BITTE BEACHTEN: Die aktivierte Anzeige für die Säuberungsanzeige (U) blinkt von links nach rechts auf und wird sich nach 10 Sekunden automatisch ausschalten. Normalerweise ist ein Reinigungsprozess ausreichend für die Reinigung der Vorrichtung. Wöchentliche Reinigung: 1 Entfernen Sie die Reinigungsmittelpatrone. Bauen Sie eine mit sauberem Wasser gefüllte Patrone ein 2 Schalten Sie den Hauptschlüsselschalter (J) auf EIN. Halten Sie den Frischwasserschalter (T) mindestens 3 Sekunden lang, danach den Frischwasserschalter (R) (auf dem Hauptbedienfeld) für die Dauer der Reinigung gedrückt. Es ist notwendig, den Frischwasserschalter gedrückt zu halten, damit das Frischwasserventil öffnet und damit verhindert wird, dass das gereinigte Lösungsmittel wieder in den Frischwassertank zurückfließt. BITTE BEACHTEN: Die aktivierte Anzeige für die Säuberungsanzeige (U) blinkt von links nach rechts auf und wird sich nach 10 Sekunden automatisch ausschalten. Normalerweise ist ein Reinigungsprozess ausreichend für die Reinigung der Vorrichtung. Der Reinigungsmittelbehälter (AA) besitzt ein Sichtfenster für die Reinigungsmittelmenge (BB), um zu beobachten, wie viel Reinigungsmittel sich in der Patrone befindet. Wenn die Reinigungsmittelmenge sich allmählich dem Tiefstand nähert, wird es Zeit, die Patrone aufzufüllen oder zu ersetzen. Allgemeine Verwendung: Das Reinigungsmittel-Einspritzsystem schaltet sich ein, wenn der Schlüsselschalter (J) eingeschaltet wird, kein Reinigungsmittel jedoch verteilt wird, bis die Scheuervorrichtung aktiviert und das Gaspedal (8) nach vorne geschoben wird. Die Frischwasserzufuhrmenge wird durch die Verwendung des „Wartungs“- oder „Wiederherstellungs“- Modus bestimmt. Die Frischwasserzufuhrmenge kann für eine reduzierte Zufuhrmenge durch Betätigen des Schalters Wartungsauswahl-Modus (D) oder für eine erhöhte Zufuhr durch Betätigen des Schalters WiederherstellungsauswahlModus (F) verändert werden Die Reinigungsmittelzufuhrmenge erhöht oder verringert sich mit der Frischwasserzufuhrmenge, aber das Mischverhältnis bleibt gleich. Während des Scheuervorgangs kann die Reinigungsmittelvorrichtung zu jeder Zeit durch Betätigen des EIN/AUS-Schalters (S) ausgeschaltet werden, damit ein Scheuern nur mit Wasser möglich ist. HINWEIS ZUR BEDIENUNG: Befolgen Sie die Anweisungen zu “Wöchentliches Reinigen“, wenn Sie die Maschine für eine längere Zeit lagern oder das Einsprühsystem für Reinigungsmittel nicht mehr benutzen wollen. Sehr zähe Chemikalien können die Dosierungsgenauigkeit beeinflussen. SPEZIELLE ANLEITUNGEN ZUR ENTSORGUNG DER PATRONE: Entfernen Sie den Deckel (CC) und legen Sie die Patrone in den Reinigungsmittelbehälter. Installieren Sie die Dichtungskappe (DD), wie dargestellt.

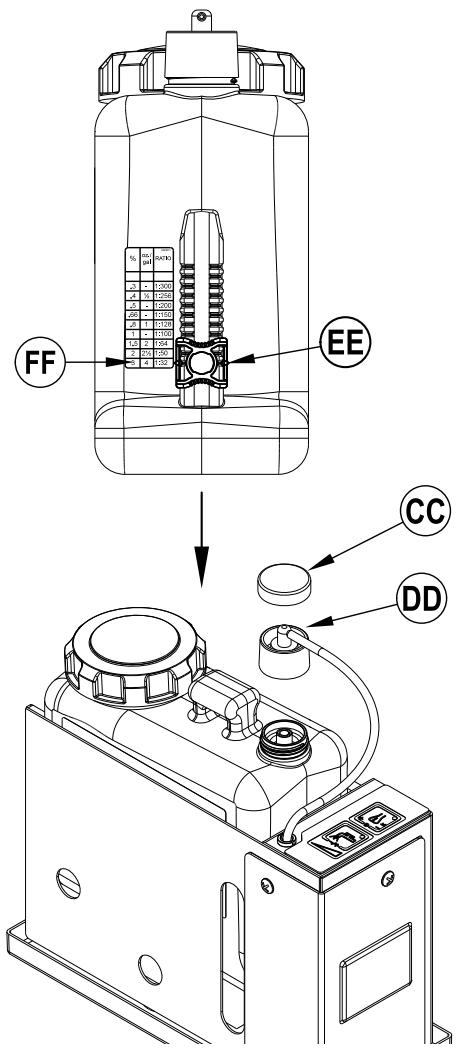

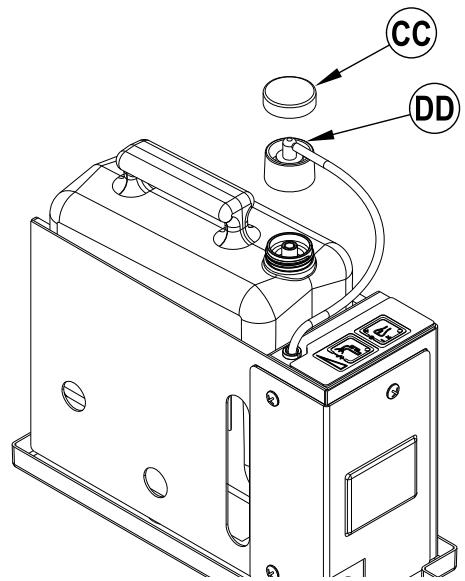

B-8 - FORM NO. 56041541 - BRX 700, BRX 700 EDS SPEZIELLE ANLEITUNGEN FÜR NICHT ENTSORGBARE PATRONEN: Füllen Sie die Reinigungsmittelpatrone mit maximal 1.25 gallons (4,73 l) Reinigungslösung. HINWEIS ZUR BEDIENUNG: Entfernen Sie die Reinigungsmittelpatrone aus dem Reinigungsmittelbehälter, bevor Sie ihn füllen, damit keine Chemikalie auf die Maschine kommt. Es wird empfohlen, eine separate Patrone für jedes Reinigungsmittel zu benutzen. Die Reinigungsmittelpatronen sind mit einem weißen Aufkleber versehen, auf die Sie den Namen des Reinigers schreiben können, um Verwechslungen zu vermeiden. Die Reinigungsmittelpatrone besitzt an einem Ende einen magnetischen Schieber (EE), der je nach Verdünnungsanweisung auf der Herstellerflasche auf das richtige Mischverhältnis eingestellt werden muss. Schieben Sie den Magnetschieber (EE) auf die jeweilige Position des Hinweisschildes für das Mischverhältnis des Reinigungsmittels (FF). Beim Installieren einer neuer Patrone entfernen Sie den Deckel (CC) und legen Sie die Patrone in den Reinigungsmittelbehälter. Installieren Sie die Dichtungskappe (DD), wie dargestellt.

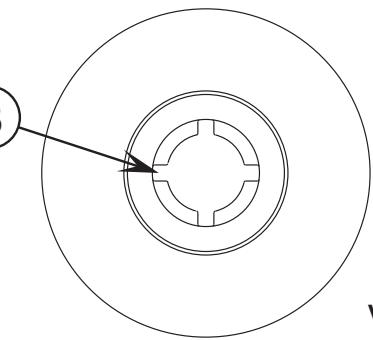

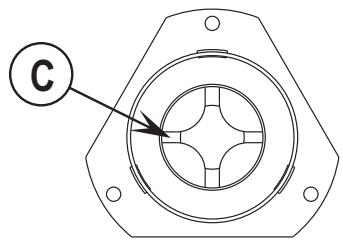

VORBEREITUNG UND VERWENDUNG DES REINIGUNGSMITTEL (EDS)-SYSTEMS V S T U AA BB

FORM NO. 56041541 - BRX 700, BRX 700 EDS - B-9

B-10 / DEUTSCH BEDIENUNG DER MASCHINE WARNHINWEIS!

Sie müssen die Bedienelemente und deren Funktion genau kennen. Wenn sich die gefüllte Maschine auf Rampen oder Steigungen befindet, müssen Sie plötzliche Stopps vermeiden. Vermeiden Sie plötzliches, scharfes Wenden. Fahren Sie nur mit niedriger Geschwindigkeit an Rampen abwärts. Auf Rampen darf lediglich beim Aufwärtsfahren gereinigt werden. Gehen Sie beim Saugen wie im Folgenden beschrieben vor. Befolgen Sie die Anweisungen des Handbuchabschnitts, der sich auf die Vorbereitung der Maschine zum Einsatz bezieht. 1 Setzen Sie sich auf die Maschine, und stellen Sie mit Hilfe des Einstellreglers (5) das Lenkrad bequem ein. 2 Schalten Sie den Hauptschlüsselschalter (33) auf (J) ON (I). Die Anzeigen auf dem Bedienfeld leuchten auf. Achten Sie insbesondere auf die Batterieanzeige (K) und den Betriebsstundenzähler (G). 3 Lösen Sie die Feststellbremse (6). Fahren Sie die Maschine zum Einsatzbereich, indem Sie mit dem Fuß einen gleichmäßigen Druck auf das vordere Ende des Fahrpedals (8) ausüben, um vorwärts zu fahren, und auf das hintere Ende, um rückwärts zu fahren. Variieren Sie den Druck auf das Fußpedal, um die gewünschte Geschwindigkeit zu erzielen. 4 Drücken Sie zum Aktivieren der Scheuerbürsten den Taster für den Schnellreinigungsmodus (D) oder für den Tiefenreinigungsmodus (F). Hinweis: Eine ausführliche Erläuterung dieser und anderer Bedienfeldfunktionen finden Sie in der Funktionsbeschreibung der Steuerschalter und des Bedienfeldes. Hinweis (gitl für EDS): Die Reinigungsmittelvorrichtung wird standardmäßig aktiviert, wenn der Schlüsselschalter (J) auf EIN (I) steht. Die Reinigungsanzeige EIN/AUS (V) leuchtet auf, wenn die Reinigungsmittelvorrichtung aktiviert wird. Die Reinigungsmittelvorrichtung kann durch Betätigen des Reinigungsmittelschalters EIN/AUS auf AUS gestellt werden. Wenn die Vorrichtung aktiviert wird, erfolgt eine Reinigungsmittelzufuhr immer dann, wenn auch Frischwasser zugeführt wird. 5 Wenn der Taster für den Schnellreinigungsmodus (D) oder für den Tiefenreinigungsmodus (F) betätigt wird, werden das Bürstengehäuse und die Saugtrichter automatisch zum Boden abgesenkt. Die Rotation der Scheuerbürsten sowie die Reinigungslösungszufuhr der Maschine werden gestartet, wenn das Fahrpedal (8) aktiviert wird. HINWEIS: Bei Betrieb der Maschine in Rückwärtsrichtung wird keine Reinigungslösung abgegeben. Das Bürstengehäuse kann so programmiert werden, dass es sich bei Rückwärtsfahrt anhebt. Details für diese Funktion findet der qualifizierte Servicetechniker in der Betriebsanleitung. 6 Beginnen Sie den Scheuervorgang, indem Sie die Maschine bei normalem Schritttempo in gerader Linie vorwärts fahren, und lassen Sie jede Bahn 50-75 mm (2-3 Zoll) überlappen. Drehen Sie den Pumpenschalter (R) in die Position AUS (OFF), bevor Sie Kurven fahren, damit die gesamte Reinigungslösung vom Teppich aufgenommen wird. Stellen Sie nötigenfalls die Geschwindigkeit Ihrer Maschine dem Zustand des Bodens entsprechend ein. Wenn sich im Auffangbehälter nur wenig oder keine Flüssigkeit sammelt, ist der Reinigungslösungstank vermutlich leer. Füllen Sie den Tank für die Reinigungsflüssigkeit mit Wasser und dem chemischen Reinigungslösung im richtigen Mischungsverhältnis. 7 Im Auffangbehälter befindet sich ein automatisches Schwimmer-Absperrventil, das bei vollem Auffangbehälter das Eindringen von Reinigungslösung in das Saugsystem verhindert. Wenn das Ausschalten der Zufuhr aktiviert ist, schaltet das Steuersystem die Scheuer-, Saug-, Frischwasserzufuhr- und Reinigungsmittelzufuhrvorrichtungen (EDS-Modelle). Auf dem Display für den Betriebsstundenzähler (G) erscheint die Meldung „VOLL“. Drücken Sie zum Löschen der Anzeige den Taster zum Abschalten der Scheuerfunktion (B), den Taster für niedrigeren Scheuerdruck (D) oder den Taster für höheren Scheuerdruck (F). Wenn sich das Schwimmerventil schließt, muss der Auffangbehälter entleert werden. Bei geschlossenem Schwimmerventil kann die Maschine kein Schmutzwasser aufnehmen. BITTE BEACHTEN: Sollte die Steuerung bei nur teilweise gefülltem Schmutzwassertank wiederholt „FULL“ melden, kann die automatische Abschaltfunktion deaktiviert werden. Bitte lassen Sie dies von einem qualifizierten Service-Techniker unter Zuhilfenahme der Wartungsanleitung durchführen. 8 Wenn die Reinigung beendet werden soll oder der Auffangbehälter gefüllt ist, drücken Sie den Taster zum Abschalten des Scheuervorgangs (B) einmal. Dadurch werden die Scheuerbürsten und die Abgabe der Reinigungslösung automatisch gestoppt, und das Bürstengehäuse wird angehoben. HINWEIS: Das Saugsystem wird nach 10 Sekunden Verzögerung abgeschaltet, damit eventuell im Saugschlauch befindliches Wasser noch in den Auffangbehälter transportiert wird. 9 Fahren Sie die Maschine zur vorgesehenen “ABWASSER-ENTSORGUNGSSTELLE”, und entleeren Sie den Auffangbehälter. Zum Entleeren ziehen Sie den Ablassschlauch (21) aus dem hinteren Staubereich und entfernen den Stopfen (halten Sie das Ende des Schlauches über die Wasseroberfläche im Behälter, um ein plötzliches, unkontrolliertes Herausspritzen des Schmutzwassers zu vermeiden). Füllen Sie den Reinigungslösungstank, und setzen Sie die Reinigung fort.

BENUTZUNG VON ZUBEHÖRTEILEN Beim Anbringen der zusätzlich erhältlichen Zubehörteile für die Polsterreinigung an der Maschine sind folgende Schritte zu befolgen. 1 Trennen Sie die Schlauchverbindung zum Schmutzwassertank an der Y-Verschraubung zu den Saugtrichtern. Verbinden Sie Kupplung und Schlauch von einem geeigneten Nasssaugersatz mit der Leitung zum Schmutzwassertank. 2 Schließen Sie den Anschluss für die Reinigungslösung am Zubehöranschluss an der Rückseite des Maschinengehäuses an. (Eine als Sonderzubehör erhältliche Wandschalter-Ausstattung (Wand Caddy Kit pn 56412223) ist bei Nilfisk erhältlich). 3 Drehen Sie den Hauptschlüsselschalter (J) auf ON (EIN). Drücken Sie den Taster für das Saugzubehör (I). Der Sauggebläsemotor läuft nun ununterbrochen, bis er durch erneutes Betätigen des Tasters abgeschaltet wird. HINWEIS: Falls die Steuerung wiederholt die Meldung FULL anzeigt, obwohl der Behälter nicht gefüllt ist, könnte die automatische Abschaltfunktion deaktiviert sein. Beauftragen Sie einen qualifizierten Service-Techniker mit der Behebung dieses Problems.

B-10 - FORM NO. 56041541 - BRX 700, BRX 700 EDS

DEUTSCH / B-11 NACH DEM EINSATZ DER MASCHINE 1 2 3 4 5 6 7

Nach Beendigung des Scheuerns den Taster zum Abschalten des Scheuervorgangs (B) zweimal drücken; auf diese Weise werden sämtliche Systeme der Maschine (Bürste, Saug- & Reinigungssystem) automatisch angehoben, eingefahren und gestoppt. Fahren Sie die Maschine daraufhin zum Service-Bereich, um die tägliche Wartung vorzunehmen und die Notwendigkeit anderer Instandhaltungsarbeiten zu überprüfen. Um den Reinigungslösungstank zu entleeren, lösen Sie den Ablassschlauch des Reinigungslösungstanks (4) aus der Halteklemme. Bringen Sie den Schlauch an die vorgesehene Entsorgungsstelle, und entfernen Sie den Stopfen. Spülen Sie den Tank mit sauberem Wasser aus. Zum Entleeren des Auffangbehälters ziehen Sie den Ablassschlauch des Auffangbehälters (21) aus dem Staubereich. Halten Sie den Ablassschlauch zur vorgesehenen Entsorgungsstelle, und ziehen Sie den Stopfen heraus (halten Sie das Schlauchende dabei über den Wasserspiegel im Schmutzwassertank, um plötzliches Herausspritzen des Wassers zu verhindern). Spülen Sie den Auffangbehälter mit (19) sauberem Wasser. Nehmen Sie die Bürsten heraus, spülen Sie mit warmem Wasser und entfernen Sie anhaftende Fäden, Haare oder Teppichfasern. Trennen Sie den Schlauch vom Schmutzwassertank und spülen Sie mit warmem Wasser, um Verunreinigungen aus der Leitung zum Schmutzwassertank und zum Saugtrichter zu entfernen. Entfernen Sie den Schmutzauffangbehälter des Modells BRX 700 und reinigen Sie ihn gründlich. Entfernen Sie den Behälter von der linken Seite der Maschine, indem Sie den Schmutzauffangbehälter nach oben ziehen, nach vorn kippen, und nach außen abziehen. Führen Sie alle nach dem untenstehenden Wartungsplan erforderlichen Wartungsarbeiten aus, bevor Sie die Maschine abstellen.

WARTUNGSPLAN WARTUNGSSCHRITT Täglich Wöchentlich Monatlich Jährlich Batterien laden • Tanks und Schläuche prüfen/reinigen • Power-Bürste prüfen/reinigen • Saugtrichter prüfen/reinigen • Absperrventil-Schwimmerkugel prüfen/reinigen • Sauggebläsemotor-Schaumfilter prüfen/reinigen • Leerer Schmutzbehälter (bei den Kehrmaschinenausführungen) • Sprühdüsen reinigen • Batteriezellenfüllstände prüfen • Schürze des Bürstengehäuses kontrollieren • Filter der Reinigungslösung prüfen/reinigen • Fuß-/Feststellbremse prüfen (Abnutzung und Justierung) • Säubern des Reinigungsmittelsystems (nur für EDS-Modelle) • Schmierung - Schmiernippel • * Prüfung der Kohlebürsten • * Lassen Sie die Motorkohlebürsten einmal jährlich bzw. nach jeweils 300 Betriebsstunden von einem Servicetechniker von Nilfisk prüfen. Die Kohlebürsten des Bürstenmotors und des Antriebsmotors sind nach 350 Stunden bzw. einmal jährlich zu inspizieren. HINWEIS: Weitere Einzelheiten zur Wartung sowie zu Service-Reparaturen finden Sie in dem Servicehandbuch. 8 Stellen Sie die Maschine in einem Gebäude an einem sauberen, trockenen Ort ab. Schützen Sie sie vor Temperaturen unter dem Gefrierpunkt. Lassen Sie zum Entlüften die Behälter offen. 9 Drehen Sie den Hauptschlüsselschalter auf (J) OFF (O), und entfernen Sie den Schlüssel.

WARTUNG DES SAUGTRICHTERS Kontrollieren Sie die Saugtrichter täglich, zur Reinigung können diese abgebaut werden. Siehe dazu „Entfernung der Saugtrichter“. Entfernen Sie anhaftende Fäden, Haare oder Teppichfasern.

WARTUNG DER SPRAYDÜSE Bauen Sie die Sprühdüsen einmal pro Woche aus. Legen Sie die Düsen über Nacht in verdünnten Essig, um chemische Ablagerungen zu entfernen.

SCHMIEREN DER MASCHINE Pumpen Sie einmal monatlich ist eine geringe Menge Schmierfett in jeden Schmiernippel der Maschine, bis das Fett an den Lagern austritt. Die Schmiernippel sind wie folgt plaziert: • Kardangelenk der Lenkspindel Schmieren Sie einmal pro Monat folgende Komponenten mit leichtem Maschinenöl: • Lenkkette • Haupt-Drehpunkte der Saugleiste, des Bürstengestänges und der Seitenschürzen

REINIGUNG DER SAUGMOTORFILTER Reinigen Sie die Filter der Sauggebläsemotoren täglich mit Druckluft. Waschen Sie sehr stark verschmutzte Filter mit warmer Seifenlösung und spülen Sie sie gründlich mit sauberem Wasser. Lassen Sie die Filter vollständig trocknen, bevor Sie sie in die Maschine wieder einbauen. WARTUNGSHINWEIS: Halten Sie einen zweiten Satz Filter als Ersatz bereit, während der erste trocknet.

WARTUNG DER POWER-BÜRSTE Kontrollieren Sie die Bürsten täglich. Entfernen Sie anhaftende Fäden, Haare oder Teppichfasern. Kontrollieren Sie die Borstenlänge. Lassen Sie die Bürste durch einen Servicetechniker wechseln, wenn die Borsten der Bürste nur noch 13 mm (1/2 Zoll) lang sind.

FORM NO. 56041541 - BRX 700, BRX 700 EDS - B-11

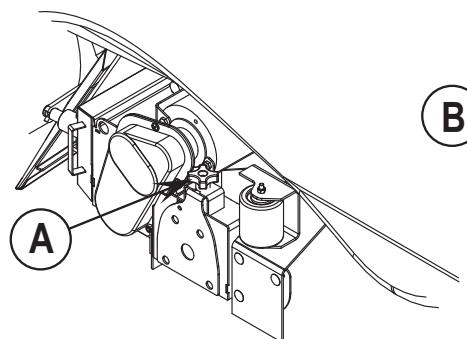

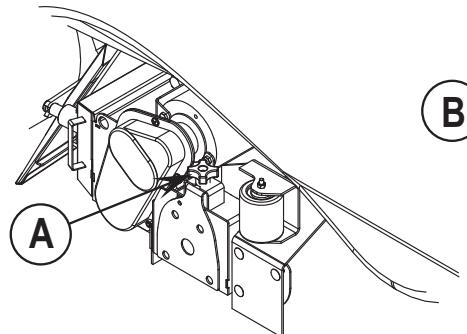

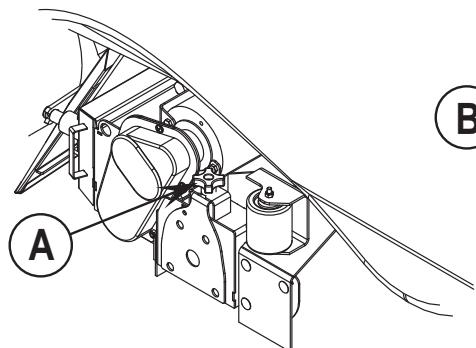

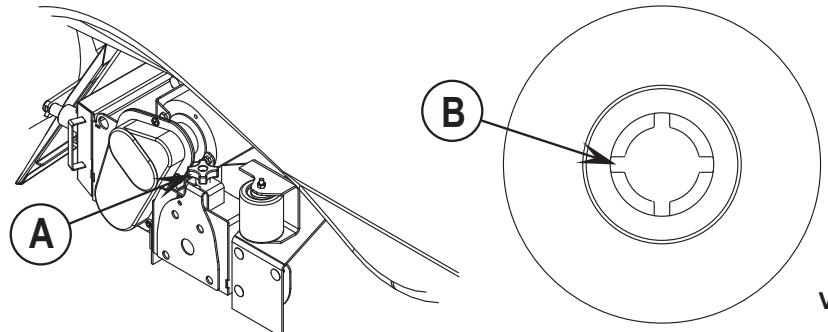

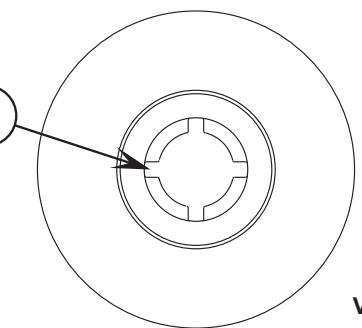

B-12 / DEUTSCH ENTFERNEN DER BÜRSTE(N) 1 2 3

Schalten Sie den Hauptschlüsselschalter auf (J) OFF (O). Lösen Sie den schwarzen Knopf (A) an der Oberseite der Leitradeinheit, und entfernen Sie die Leitradeinheit. Schieben Sie die Bürste aus dem Bürstengehäuse. Schieben Sie die Bürste in das Gehäuse, heben Sie sie leicht an, und drücken Sie sie bei gleichzeitiger Drehbewegung an, bis sie einrastet. HINWEIS: Kontrollieren Sie, ob die Schlitze (B) am Ende der Bürste auf die Nasen (C) der Antriebseinheit ausgerichtet sind und festsitzen. Montieren Sie die Leitradvorrichtung wieder und ziehen Sie den schwarzen Knopf (A).fest.

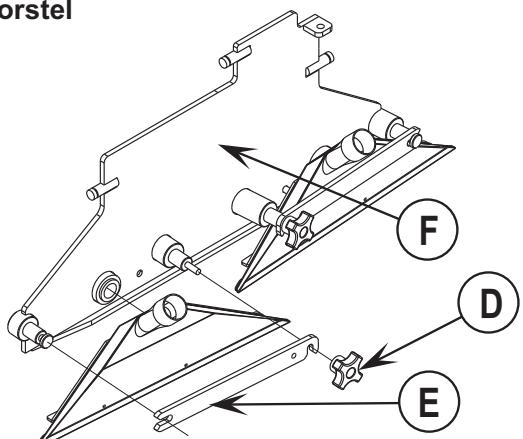

ENTFERNEN DER SAUGTRICHTER 1 2

Schalten Sie den Hauptschlüsselschalter auf (J) OFF (O). Lockern Sie den schwarzen Knopf (D) an der Rückseite der Scheuerabdeckung. Heben Sie die Schiene (E) an und nehmen Sie diese heraus. Schieben Sie den Saugtrichter aus der Halterung (F) des Saugtrichters. Die Vorgehensweise ist bei beiden Saugtrichtern identisch. Der Einbau erfolgt in umgekehrter Reihenfolge des Ausbaus.

Laden Sie die Batterien bei jeder Benutzung der Maschine bzw. wenn auf der Batterieanzeige (K) eine gelbe, rote oder rot blinkende LED erscheint. Laden der Batterien... 1 Drücken Sie den Batterie-Trennschalter (13). 2 Öffnen Sie die Abdeckung des Batteriefaches (16), um für hinreichende View from left rear of machine Lüftung zu sorgen. Ansicht der Maschine von links hinten 3 Verbinden Sie den Stecker des Ladegerätes mit dem Batterie-Ladestecker Vue arrière gauche de la machine (22) der Maschine. Zicht linker achterkant van machine 4 Richten Sie sich nach den Anweisungen am Batterieladegerät. 5 Überprüfen Sie nach dem Laden der Batterien den Flüssigkeitsstand in allen Batteriezellen. Füllen Sie ggf. destilliertes Wasser ein, bis die Flüssigkeit bis zum unteren Rand der Einfüllrohre reicht.

Die Batterien nicht vor dem Laden auffüllen. Die Batterien dürfen lediglich in einem gut belüfteten Bereich geladen werden. Bei der Arbeit an den Batterien ist das Rauchen verboten.

Wischen Sie nach dem Laden immer Wasser und Säure von der Oberseite der Batterien, um eine Beschädigung der Bodenflächen zu vermeiden.

ÜBERPRÜFEN DES BATTERIEFLÜSSIGKEITSSTANDES Überprüfen Sie den Flüssigkeitsstand der Batterien mindestens einmal pro Woche. Entfernen Sie nach dem Laden der Batterien die Entlüftungskappen, und überprüfen Sie den Flüssigkeitsstand in jeder Batteriezelle. Benutzen Sie zum Füllen der Batterien bis zum unteren Rand der Einfüllrohre destilliertes Wasser. Die Batterien dürfen nicht überfüllt werden!

Wenn die Batterien zu weit aufgefüllt werden, kann Säure auslaufen. Ziehen Sie die Entlüftungskappen fest. Falls sich Säure auf den Batterien befindet, spülen Sie die Oberseite der Batterien mit einer Lösung aus Backsoda und Wasser (zwei Esslöffel Backsoda auf ca. 1 Liter Wasser) ab.

Schlechte Wasseraufnahme

Auffangbehälter voll

Leerer Auffangbehälter

Ablassschlauch für Auffangbehälter undicht

Stopfen fest einsetzen oder auswechseln

Schmutzwassertankdeckel undicht

Dichtung auswechseln / Deckel genau aufsetzen

Schmutz in den Saugtrichtern

Saugtrichter reinigen.

Saugschlauch verstopft

Schaumfilterdeckel sitzt nicht richtig.

Deckel richtig schließen

Bürsten drehen oder wechseln

Falsches Reinigungslösung

Maschine fährt zu schnell

Reinigungslösungstank leer

Reinigungslösungstank füllen

Flüssigkeitsleitungen, Ventile, Filter oder Wanne verstopft

Leitungen durchspülen, Filter und Spraydüsen reinigen

Das Ventil für die Reinigungslösung ist geschlossen.

Den Griff des Absperrventils auf die geöffnete Stellung einstellen.

Reinigungslösungsmagnetventile

Ventile reinigen oder ersetzen.

Notaus-Taster ausgelöst

Batterieanschlüsse wieder anklemmen

Sicherheitsschalter des Fahrersitzes

Auf Unterbrechung prüfen und erneuern

Störungs-Codes überprüfen (siehe Wartungsanleitung)

Automatsicherung 10 A ausgelöst

Auf elektrischen Kurzschluss prüfen und zurücksetzen

Fahrantriebs-Drehzahlregler

Störungs-Codes überprüfen (siehe Wartungsanleitung)

Automatsicherung 45 A ausgelöst

Antriebsmotor auf Überlastung prüfen

Notaus-Taster ausgelöst

Batterieanschlüsse wieder anklemmen

Saugsystem schaltet sich ab, Displayanzeige „FULL“, wenn der Auffangbehälter nicht voll ist.

Verstopfte Saugleitungen

große Wassermengen werden bei hoher Fahrgeschwindigkeit abgesaugt

Arbeitstempo senken oder Selbstabschaltung deaktivieren (siehe Wartungsanleitung)

Schlechte Kehrleistung

Schmutzbehälter voll

Schmutzbehälter entleeren und reinigen

Borsten haben sich verformt

Reinigungsmittelpatrone leeren.

Reinigungsmittelpatrone füllen.

Verstopftes oder abgeknicktes Rohr.

Die Vorrichtung säubern, Rohre gerade legen, um alle Knicke zu beseitigen.

Trockener Dichtungsdeckel der Reinigungsmittelpatrone ist nicht abgedichtet.

Trockener Dichtungsdeckel wieder korrekt einsetzen

Schiebermagnet für Mischverhältnis des Reinigungsmittels fehlt.

Schiebemagnet ersetzen

Verkabelung der Reinigungsmittelpumpe ist abgeklemmt oder verkehrt angeschlossen.

Schließen Sie die Verkabelung an oder wieder neu an.

Schlechte Saugleistung

Flüssigkeitsabgabe zu gering oder keine Abgabe von Reinigungslösung

Maschine läuft nicht

Kein Vorwärts-/RückwärtsFahrantrieb

Keine Reinigungsmittelzufuhr Nur für EDS-Modelle
