BEDIENUNGSANLEITUNG HSC 585 MULTI NILFISK

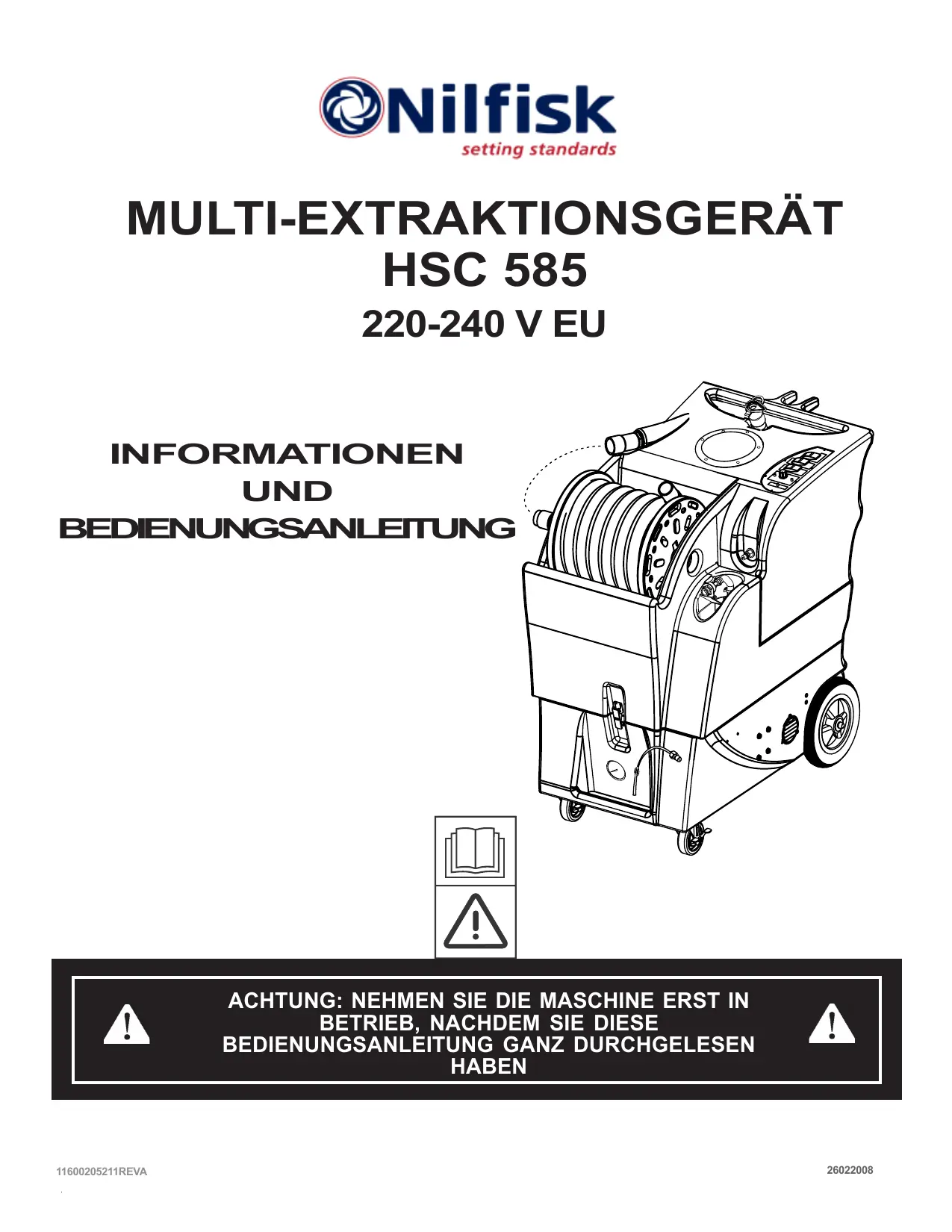

MULTI-EXTRAKTIONSGERÄT HSC 585 220-240 V EU INFORMATIONEN UND BEDIENUNGSANLEITUNG ACHTUNG: NEHMEN SIE DIE MASCHINE ERST IN

BETRIEB, NACHDEM SIE DIESE

BEDIENUNGSANLEITUNG GANZ DURCHGELESEN

WICHTIGE SICHERHEITSHINWEISE Diese Maschine ist nur für gewerbliche Anwendungen geeignet, z. B. in Hotelbetrieben, Schulen, Krankenhäusern, Fabriken, Geschäften und Büroräumen. Die Maschine ist mit anderen Worten nicht für normale Haushaltszwecke geeignet. Bei der Benutzung eines Elektrogerätes sind die grundlegenden Vorsichtsmaßnahmen, einschließlich der im Folgenden genannten, jederzeit zu beachten: BITTE BEACHTEN: Vor Inbetriebnahme der Maschine sind sämtliche Anweisungen sorgfältig durchzulesen. WARNUNG! Zur Verminderung der Feuer- und Verletzungsgefahr sowie der Gefahr durch Stromstöße:

Die angeschlossene Maschine nicht verlassen. Wenn die Maschine außer Betrieb ist oder an der Maschine irgendwelche Wartungsarbeiten vorgenommen werden, ist der Netzstecker zu ziehen. Trennen Sie die Maschine vor Reinigungs- oder Wartungsarbeiten vom Netz. Bevor Sie den Stecker aus der Steckdose ziehen, sind alle Bedienelemente auf „Aus“ zu schalten. Zur Vermeidung von Stromstößen darf das Gerät weder Regen noch Schnee ausgesetzt werden. Das Gerät darf nur in Innenräumen benutzt und aufbewahrt werden. Ein Gehörschutz wird empfohlen. Der Schallpegel des HSC585 wurde mit 75 dB(A) gemessen. Die Maschine darf nicht als Spielzeug benutzt werden. Besondere Vorsicht ist sowohl beim Betrieb in der Nähe von Kindern als auch bei der Benutzung der Maschine durch Kinder geboten. Die Maschine darf lediglich wie in diesem Handbuch beschrieben benutzt werden. Es dürfen nur die vom Hersteller empfohlenen Zubehörteile benutzt werden. Das Netzkabel regelmäßig auf Schäden wie Risse, Versprödung und beschädigte Isolierung überprüfen. Das Gerät darf nicht benutzt werden, falls am Stromkabel oder am Stecker irgendeine Beschädigung vorliegt. Wenn das Netzkabel ersetzt werden muss, bringen Sie das Gerät in ein autorisiertes Nilfisk Service-Center. Wenn das Netzkabel oder der Stecker beschädigt sind, muss es von einem autorisierten Nilfisk ServiceTechniker oder Partner ersetzt werden. Verwenden Sie bei Schaumbildung im Schmutzwassertank einen Entschäumer, um einen Motorschaden zu verhindern. Wenn Schaum oder Flüssigkeit aus dem Saugmotor oder Schmutzwasserschlauch austreten, schalten Sie das Gerät sofort ab. Falls die Maschine nicht einwandfrei arbeitet, fallen gelassen, beschädigt oder im Freien abgestellt wurde oder im Wasser gestanden hat, ist sie bei einem Servicezentrum abzugeben. Das Gerät nicht am Netzkabel ziehen und das Kabel auch nicht als Handgriff benutzen. Das Kabel nicht in einer Tür einklemmen oder um scharfe Kanten oder Ecken ziehen. Das Kabel nicht mit dem Gerät überfahren. Das Netzkabel von heißen Oberflächen fernhalten. Das Netzkabel nicht am Kabel selbst, sondern am Stecker aus der Steckdose ziehen. Netzstecker, Kabel und Maschine nicht mit nassen Händen berühren. Verlängerungskabel müssen das Format 12/3 haben und dürfen nicht länger als 15 Meter sein. Ersetzen Sie das Netzkabel bzw. ziehen sofort den Stecker, wenn der Erdungsstift beschädigt ist. Es dürfen keinerlei Gegenstände in Öffnungen eingeführt werden. Während des Betriebes dürfen keine Öffnungen blockiert sein; entfernen Sie Staub, Fäden, Haare sowie jegliche Fremdkörper, die den Luftstrom beeinträchtigen könnten. Die Maschine darf zur Aufnahme irgendwelcher brennender und rauchender Materialien wie z. B. Zigaretten, Streichhölzern oder gesundheitsgefährdendem Staub nicht benutzt werden. Das Gerät darf nicht in Verbindung mit leicht entzündbaren oder brennbaren Flüssigkeiten wie z. B. Benzin benutzt werden. Das Gerät darf auch nicht in Bereichen betrieben werden, in denen solche Flüssigkeiten vorhanden sind. Bei der Treppenreinigung ist besondere Vorsicht geboten. Das Gerät an eine ordnungsgemäß geerdete Steckdose anschließen. Ausgepumpte Flüssigkeit kann aufgrund ihrer Temperatur, des Drucks oder der chemischen Zusammensetzung gefährlich sein. Die Pumpe darf nicht trocken laufen. Wenn das Wasser verbraucht ist, schalten Sie die Maschine aus und befüllen sie. PRÜFUNG: Packen Sie Ihren HSC 585-MULTI vorsichtig aus und überprüfen ihn auf Transportschäden. Jedes Gerät wird vor der Auslieferung gestestet und kontrolliert. Etwaige Transportschäden fallen in die Verantwortung des Spediteurs. Informieren den Spediteur unverzüglich über Schäden an der Kiste, der Maschine oder an Bauteilen. REINIGUNGSLÖSUNGEN: Wählen Sie das richtige Sprühmittel zur Vorbehandlung der zu reinigenden Fläche aus und wenden es an. Benutzen Sie ein pH-neutrales (pH-Wert 6 bis 9 pH) Reinigungsmittel für den HSC 585, um den vorzeitigen Verschleiß der Pumpe, Dichtungen und anderer Komponenten zu verhindern. Chemikalen in Pulverform werden nicht empfohlen. WARTUNG: Damit die Maschine ihre beste Leistung erbringt, spülen Sie sie nach jedem Arbeitstag mit klarem Wasser aus. Spülen Sie die Maschine mindestens einmal im Monat mit einem Spezial-Spülmittel, um mineralische und chemische Ablagerungen in den Schläuchen, Pumpen und in der Heizung zu beseitigen. Der Saugmotor, der Pumpenmotor und die Pumpe erfordern keine planmäßige Wartung. Jedoch müssen die Bürsten des Saugmotors nach 1.000.-1.500 Betriebsstunden erneuert werden, und für die Hochdruckpumpe und das Entladeventil sind nach 500-1.000 Betriebsstunden Austauschsätze fällig (die Teilenummern entnehmen Sie bitte der Maschinenteileliste). Das Gehäuse reinigen Sie mit einem Allzweckreiniger und schützen es mit einer Autokunststoffpflege. Die Räder, Laufrollen und BITTE BEACHTEN: Um die Schlauchtrommel samt Schläuchen von der Maschine zu trennen, ziehen Sie den Saugschlauch von der Schlaucharretierung an der Vorderseite des Tanks ab und schieben das kurze Stück des Saugschlauchs in die Mitte der Schlauchtrommel. Nehmen Sie die Schnellkupplung des Lösungsmittelschlauchs ab. Fassen Sie die Trommel an beiden Seiten und heben sie von der Maschine ab. BITTE BEACHTEN: Bei Wartungsarbeiten an Bauteilen im Gerätechassis sind die Schläuche und die Trommel zu entfernen, bevor die Tanks geöffnet werden. Notieren Sie hier die Seriennummer und die Modellbezeichnung Ihres neuen Extraktionsgeräts: Modell: HSC 585-Multi_ Seriennummer: __________________ Kaufdatum:_____________ Notieren Sie den Namen und die Telefonnummer Ihres Händlers:

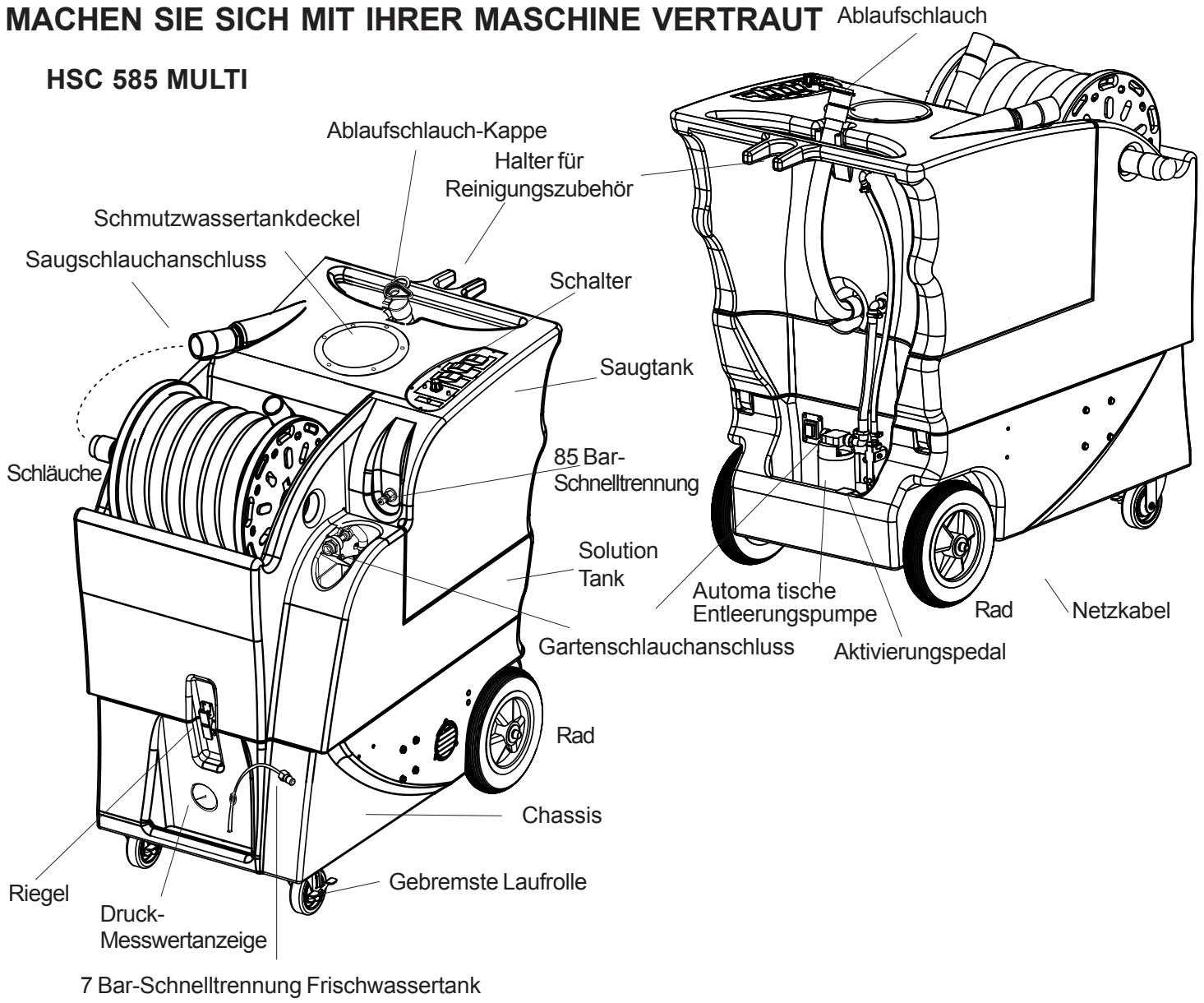

MACHEN SIE SICH MIT IHRER MASCHINE VERTRAUT Ablaufschlauch HSC 585 MULTI Ablaufschlauch-Kappe Halter für Reinigungszubehör Schmutzwassertankdeckel Saugschlauchanschluss Schalter Saugtank 85 BarSchnelltrennung Schläuche Solution Tank Automa tische Rad Entleerungspumpe Gartenschlauchanschluss Aktivierungspedal Netzkabel Rad Chassis Riegel Gebremste Laufrolle DruckMesswertanzeige 7 Bar-Schnelltrennung Frischwassertank SCHALTERPLATTE HOCHDRUCKPUMPEN-KONTROLLLAMPE (KEINE HEIZUNG)

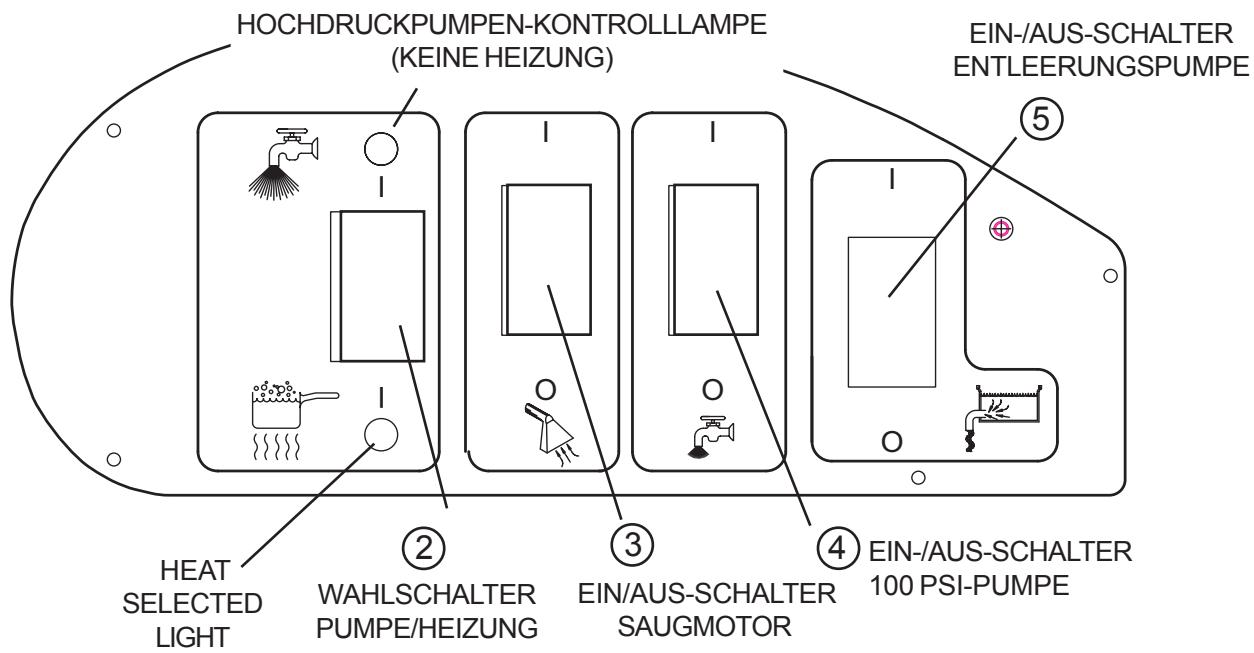

EIN-/AUS-SCHALTER ENTLEERUNGSPUMPE

WAHLSCHALTER PUMPE/HEIZUNG

4 EIN-/AUS-SCHALTER EIN/AUS-SCHALTER SAUGMOTOR 100 PSI-PUMPE INBETRIEBNAHME SIEHE DIE GRAFIKEN AUF DER VORIGEN SEITE ACHTUNG: Lassen Sie die 85 bar-Pumpe nicht laufen, wenn Sie sie nicht brauchen ACHTUNG: WENN SCHAUM ODER WASSER AUS DEM SCHMUTZWASSERSCHLAUCH AUSTRETEN, SCHALTEN SIE DAS GERÄT SOFORT AB. HOCHDRUCK-UNTERLEGSCHEIBE

Überprüfen Sie vor jedem Einsatz das Gerät, die Schläuche und das Reinigungszubehör auf Sauberkeit und Vollständigkeit. Überprüfen Sie die Schläuche auf ihre Unversehrtheit und die Sprühdüse(n) auf festen Sitz. SIEHE DIE HINWEISE FÜR AUTOMATISCHE BEFÜLLUNG UND ENTLEERUNG AUF DEN FOLGENDEN SEITEN.

Bei Nutzung der automatischen Auspumpfunktion verbinden Sie den Entleerungsschlauch mit dem MessingSchlauchanschluss an der Rückseite des Geräts und platzieren das andere Ende des Schlauchs in einem Abfluss. Vergewissern Sie sich, dass der Ablaufschlauch an der Rückseite des Saugtanks gesperrt und der Deckel des Schmutzwassertanks fest geschlossen ist. BITTE BEACHTEN: bringen Sie den Schalter für das automatische Auspumpen erst in die Position ON, nachdem Sie die Messingkappe vom Schlauchanschluss an der Geräterückseite entfernt haben. Diese Pumpe läuft nach dem Einschalten ohne Unterbrechung. Wenn das Wasser nicht ausgepumpt werden kann (weil die Kappe noch aufgeschraubt ist), drohen Schäden an der Pumpe. Wenn Sie die automatische Auspumpfunktion nicht nutzen, vergewisssern Sie sich nur, dass die Messingkappe auf den Schlauchanschluss an der Geräterückseite aufgeschraubt ist. ACHTUNG: Schalten Sie die Entleerungspumpe nicht ein, wenn die Kappe noch auf den Schlauchanschluss an der Geräterückseite aufgeschraubt ist.

Bei Nutzung der automatischen Befüllungsfunktion verbinden Sie den Befüllungsschlauch mit dem automatischen Befüllungsventil (über dem Einfüllloch des Lösungsmitteltanks). Drehen Sie das Wasser auf. BITTE BEACHTEN: Drehen Sie das Wasser nicht ganz auf. Das Wasser muss nicht mit hohem Druck in das automatische Befüllungssystem fließen. Der Tank wird mit Frischwasser gefüllt. Bei Verwendung des automatischen Befüllungssystems schaltet das automatische Befüllungsventil sich synchron mit der Entleerung und anschließenden Befüllung des Tanks selbsttätig ein und aus. BITTE BEACHTEN: Wenn Sie das automatische Befüllungssystem nicht nutzen, füllen Sie den Tank nur mit Wasser und einem Reinigungsmittel. Beachten Sie die Hinweise zu Verdünnung und Mischungsverhältnis beim Reinigungsmittel. Verwenden Sie keine aggressiven Chemikalien. Sie können die Dich tungen in Pumpen und Ventilen beschädigen und zum vorzeitigen Verschleiß der Pumpe führen. BITTE BEACHTEN: Füllen Sie kein über 54 °C/130 °F heißes Wasser in den Tank.

Sprühen Sie die zu reinigende Fläche zur Vorbehandlung mit einem entsprechenden Mittel ein. Beachten Sie die Herstellerangaben.

Schließen Sie das Netzkabel an. Aktivieren Sie die Hochdruckpumpe, indem Sie den Wahlschalter HIGH PRESSURE/HEAT (2) in die Position UP bringen. Die Hochdruckpumpe ist dann eingeschaltet. BITTE BEACHTEN: Die Hochdruckpumpe und die Heizung können nicht gleichzeitig betrieben werden. BITTE BEACHTEN: Dieser Schalter ist „Aus“, wenn er sich in der mittleren Stellung befindet. Dann sind weder die Hochdruckpumpe noch die Heizung aktiviert.

Die 85 bar-Pumpe läuft nicht von selbst an. Sie müssen die Hochdruckpumpe mit dem ‘Aktivierungs’System aktivieren: Schalten Sie die Pumpe und den Saugmotor ein, halten das Loch in der Schlaucharretierung mit der Hand zu und betätigen dann das Aktivierungspedal. Dadurch wird die eingeschlossene Luft aus der Pumpe in den Schmutzwassertank befördert und die Pumpe aktiviert. Sie werden eine Änderung der ‘Tonlage’ der Pumpe feststellen (ruhiger, leiseres Rasseln), und das in den Schmutzwassertank fließende Wasser ändert sich von einem weißen, schäumenden Wasserfluss in einen klaren, durchgehenden Strom. Diese Aktivierung kann 20-60 Sekunden dauern – manchmal auch länger – Fortsetzung nächste Seite HOCHDRUCKPUMPE (Fortsetzung) und erfordert einen vollen Frischwassertank. Nach der Aktivierung der Pumpe lassen Sie das Aktivierungspedal los und schalten die Pumpe und den Saugmotor wieder aus. Dann betätigen Sie erneut für einen Moment das Aktivierungspedal, um den Druck in der Leitung auszugleichen. Sie hören die Luft vernehmlich aus den Schläuchen entweichen, während der Druckausgleich hergestellt wird. Die Pumpe muss jedesmal aktiviert werden, wenn sie Luft angesaugt hat – die Pumpe sollte deshalb möglichst nicht trocken laufen. Fahren Sie mit dem nächsten Schritt fort.

Geben Sie einen Entschäumer in den Schmutzwassertank.

Verbinden Sie den Lösungsmittel-Sprühschlauch mit der Lösungsmittel-Schnelltrennung. Befestigen Sie den Saugschlauch an der Schlaucharretierung an der Vorderseite des Schmutzwassertanks. Wickeln Sie die Schläuche von der Trommel ab. Verbinden Sie die andere Seite der Schläuche mit dem Reinigungszubehör.

Bei Nutzung der automatischen Auspumpfunktion VERGEWISSERN SIE SICH, DASS DIE KAPPE VOM SCHLAUCHANSCHLUSS AN DER RÜCKSEITE DER MASCHINE ENTFERNT WURDE, BEVOR SIE DEN SCHALTER BETÄTIGEN. Diese Pumpe läuft nach dem Einschalten ohne Unterbrechung. Wenn sie Wasser auszupumpen versucht, obwohl die Kappe noch auf dem Schlauchanschluss sitzt, kann die Pumpe beschädigt werden.

10. Schalten Sie den Saugmotor (3) und die Entleerungspumpe ein (wenn Sie diese Funktion nutzen) (5).

Beginnen Sie mit dem Einsprühen. Wenn Sie die automatische Befüllungs- bzw. Entleerungsfunktion nicht nutzen, schalten Sie die Pumpe und den Saugmotor bei einem niedrigen Füllstand des Frischwassertanks ab. Füllen Sie den Frischwassertank und entleeren und reinigen den Schmutzwassertank. Wenn Sie die automatische Befüllungs- bzw. Entleerungsfunktion nutzen, müssen Sie die Arbeit nicht unterbrechen, um die Tanks zu füllen und/oder zu leeren.

11. Nach getaner Arbeit deaktivieren Sie gegebenenfalls die automatische Auspumpfunktion und drehen das

Wasser zu. Saugen Sie mit dem Saugschlauch das restliche Lösungsmittel aus dem Vorrats- in den Schmutzwassertank.

13. Spülen Sie das System mit 10-15 Litern Wasser. Zur vollständigen Entleerung des Schmutzwassertanks

platzieren Sie den Ablaufschlauch über einem Bodenabfluss, einer Toilette oder Badewanne und nehmen die Kappe ab. Sie können den Tank nun mit klarem Wasser reinigen. Wenn der Tank leer ist, verschließen Sie den Ablaufschlauch wieder und platzieren ihn in der Halterung auf der Trommel. Trennen Sie die Schläuche vom Reinigungszubehör und wickeln sie auf der Schlauchtrommel auf.

14. Ziehen Sie den Netzstecker. Reinigen Sie die Maschine und das Reinigungswerkzeug.

NIEDERDRUCKPUMPE UND HEIZUNG

ACHTUNG: Wenn Schaum oder Wasser aus dem Schmutzwasserschlauch austreten, schalten Sie das Gerät sofort ab.

Überprüfen Sie vor jedem Einsatz das Gerät, die Schläuche und das Reinigungszubehör auf Sauberkeit und Vollständigkeit. Überprüfen Sie die Schläuche auf ihre Unversehrtheit und die Sprühdüse(n) auf festen Sitz. SIEHE DIE HINWEISE FÜR AUTOMATISCHE BEFÜLLUNG/ENTLEERUNG AUF DER NÄCHSTEN SEITE.

Bei Nutzung der automatischen Auspumpfunktion verbinden Sie den Entleerungsschlauch mit dem Messing-Schlauchanschluss an der Rückseite des Geräts und platzieren das andere Ende des Schlauchs in einem Abfluss. BITTE BEACHTEN: VOR DEM EINSCHALTEN DER ENTLEERUNGSPUMPE ERST DIE KAPPE VOM SCHLAUCHANSCHLUSS AN DER RÜCKSEITE DER MASCHINE ENTFERNEN. Vergewissern Sie sich, dass der Ablaufschlauch an der Rückseite des Saugtanks gesperrt und der Deckel des Schmutzwassertanks fest geschlossen ist. Wenn Sie die automatische Auspumpfunktion nicht nutzen, vergewisssern Sie sich nur, dass die Messingkappe auf dem Schlauchanschluss an der Geräterückseite sitzt. Fortsetzung nächste Seite NIEDERDRUCKPUMPE UND HEIZUNG (Fortsetzung)

3. Bei Nutzung der automatischen Befüllungsfunktion verbinden Sie den Befüllungsschlauch mit dem

Schlauchanschluss über dem Einfüllloch des Lösungsmitteltanks. Drehen Sie das Wasser auf, damit der Frischwassertank gefüllt werden kann. BITTE BEACHTEN: do not turn the water on to full pressure; water flowing into the auto-fill system does not need a lot of pressure behind it. Wenn Sie das automatische Befüllungssystem nicht nutzen, füllen Sie den Tank einfach nur mit Wasser und einem Reinigungsmittel. Beachten Sie die Hinweise zu Verdünnung und Mischungsverhältnis beim Reinigungsmittel. Verwenden Sie keine aggressiven Chemikalien. Sie können die Dichtungen in Pumpen und Ventilen beschädigen und zum vorzeitigen Verschleiß der Pumpe führen. BITTE BEACHTEN: Die Befüllung des Tanks mit warmem Wasser kann die Effizienz des Wärmeaustauschers bei e iner Warmreinigung fördern. Jedoch darf das Wasser nicht wärmer sein als 54 °C/130 °F.

Zur Aktivierung der Heizung bringen Sie den Schalter HEAT/HIGH PRESSURE in die Stellung mit dem Thermometer-Symbol. BITTE BEACHTEN: Dieser Schalter ist “Aus“, wenn er sich in der mittleren Stellung befindet. Dann sind weder die Hochdruckpumpe noch die Heizung aktiviert. In der unteren Schalterstellung ist die Heizfunktion ausgewählt. Die rote Kontrolllampe leuchtet. Die Heizung und die Hochdruckpumpe können nicht gleichzeitig betrieben werden.

Schließen Sie das Netzkabel an.

Drücken Sie für einen Moment das ‘Aktivierungs’-Pedal (links unten an der Rückseite der Maschine), um einen Druckausgleich in den Pumpenleitungen herbeizuführen.

Schließen Sie den Lösungsmittelschlauch an die Schnelltrennung am kurzen Schlauch von der 7 bar-Pumpe an der Chassis-Vorderseite an und verbinden den Saugschlauch mit der Schlaucharretierung oben links am Schmutzwassertank. Verbinden Sie die anderen Enden beider Schläuche mit dem Reinigungszubehör.

Schalten Sie die 7 bar-”Anforderungs“-Pumpe ein (4). BITTE BEACHTEN: die “Anforderungs“-Pumpe läuft erst nach erfolgtem Druckausgleich.

Sprühen Sie für ein paar Sekunden, um die Schläuche mit Lösungsmittel zu füllen. Warten Sie zwei Minuten, bis die Heizung die Betriebstemperatur erreicht hat.

10. Beginnen Sie mit der Reinigung. Es kann ein paar Zyklen dauern, um die Schläuche und das

Reinigungszubehör zu erwärmen.

11. Wenn Sie die automatische Befüllungs- bzw. Entleerungsfunktion nicht nutzen, schalten Sie die Pumpe und

den Saugmotor bei niedrigem Frischwasserfüllstand ab. Füllen Sie den Frischwassertank und leeren und reinigen den Schmutzwassertank. Wenn Sie die Automatikfunktionen nutzen, entleert und befüllt Ihre Maschine sich von selbst – Sie müssen die Arbeit nicht unterbrechen.

12. Nach getaner Arbeit drehen Sie das Wasser zu, falls Sie die automatische Befüllungsfunktion genutzt haben.

Ziehen Sie den Schlauch für die automatische Befüllung vom Schlauchanschluss an der Maschine ab. Saugen Sie das restliche Lösungsmittel aus dem Lösungsmitteltank in den Schmutzwassertank. Spülen Sie das System mit 10-15 Litern Wasser. Zum Entleeren des Schmutzwassertanks platzieren Sie den Ablaufschlauch über einem Bodenabfluss, einer Toilette oder Badewanne und nehmen die Kappe ab. Sie können den Tank nun mit klarem Wasser reinigen. Wenn der Tank leer ist, verschließen Sie den Ablaufschlauch wieder und platzieren ihn in der Halterung auf der Trommel. Trennen Sie die Schläuche vom Reinigungszubehör und wickeln sie auf der Schlauchtrommel auf.

13. Ziehen Sie den Netzstecker. Reinigen und trocknen Sie die Maschine und das Reinigungswerkzeug.

GEFAHR: Die Maschine vor Reinigungs- oder Wartungssarbeiten immer vom Netz trennen. BITTE BEACHTEN: Bei Wartungsarbeiten an Bauteilen im Gerätechassis sind die Schläuche und die Trommel zu entfernen, bevor die Tanks geöffnet werden. Siehe die Instruktionen auf Seite 3.

DIE AUTOMATISCHE BEFÜLLUNGS- UND/ODER

HINWEISE ZUR AUTOMATISCHEN BEFÜLLUNG

Schließen Sie einen Gartenschlauch an den Schlauchanschluss für die automatische Befüllung über dem Einfüllloch des Vorratstanks an und verbinden das andere Schlauchende mit der Wasserzufuhr.

Vergewissern Sie sich, dass der Schwimmer im Lösungsmitteltank, der am Ventil für die automatische Befüllung hängt, nicht blockiert und frei beweglich ist.

Drehen Sie das Wasser auf. Drehen Sie das Wasser NICHT ganz auf. Das System erfordert kein mit Hochdruck einschießendes Wasser. Drehen Sie das Wasser ganz normal auf.

Der Schwimmer der automatischen Befüllung stoppt die Wasserzufuhr, wenn der Tank fast voll ist und bewirkt die erneute Öffnung des Ventils, wenn der Wasserstand unter ein voreingestelltes Niveau gesunken ist.

AUTOMATISCHE BEFÜLLUNG

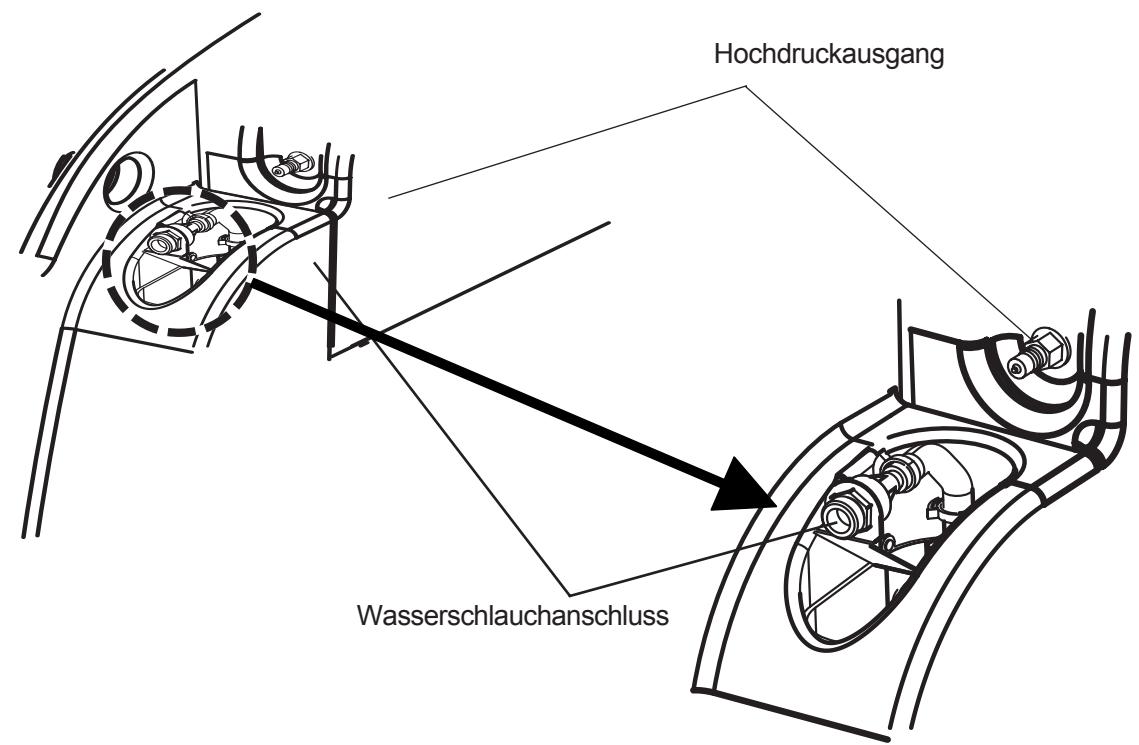

Hochdruckausgang Wasserschlauchanschluss

HINWEISE ZUR AUTOMATISCHEN ENTLEERUNG

1. Vor jedem Gebrauch: Schrauben Sie erforderlichenfalls den Edelstahlfilter aus dem Schmutzwassertank

und säubern ihn. Achten Sie auch auf die Sauberkeit des Schwimmers im Schmutzwassertank.

2. Schließen Sie einen Gartenschlauch an den Anschluss für das automatische Auspumpen an der

Rückseite der Maschine an (siehe die Abbildung unten).

3. Platzieren Sie das andere Schlauchende über einem Abfluss.

4. Betätigen Sie den Schalter für das automatische Auspumpen (der Schalter befindet sich auf der

Schalterplatte oben auf der Maschine). BITTE BEACHTEN: die Pumpe für das automatische Auspumpen ist ‘selbstaktivierend’. Das Wasser im Schmutzwassertank wird automatisch ausgepumpt. Pumpen Sie nach jedem Reinigungsauftrag klares Wasser durch die Pumpe für die automatische Entleerung, um chemische Rückstände zu beseitigen. Bauen Sie den Edelstahlfilter an der Tankrückseite aus und reinigen ihn. Bauen Sie den sauberen Filter wieder ein. Entleeren und reinigen Sie den Schmutzwassertank. Ziehen Sie den Entleerungsschlauch ab und wickeln ihn auf. Reinigen und trocknen Sie die Maschine und das Reinigungszubehör. GEFAHR: VERWENDEN SIE KEINE LÖSUNGSMITTEL ODER ENTZÜNDLICHEN, EXPLOSIVEN ODER BRENNBAREN CHEMIKALIEN. VORSICHT: Geben Sie immer einen Entschäumer in den Schmutzwassertank, um ein Eindringen von Wasser oder Schaum in den Saugmotor zu verhindern. AUTOMATISCHE ENTLEERUNG Schlauchanschluss Aktivierungsventil Entleerungspumpe Aktivierungspedal 11600205211REVA

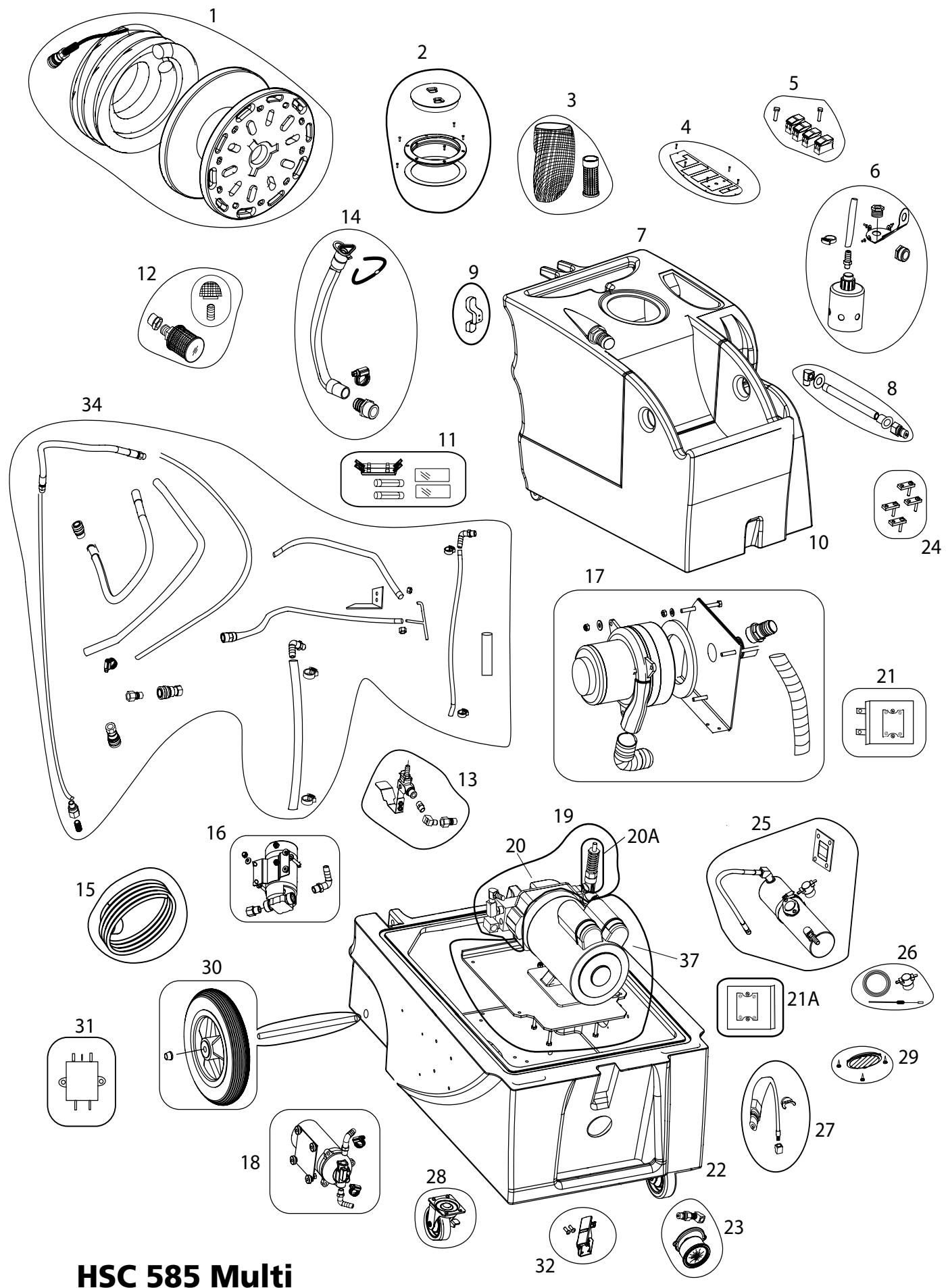

STCK. TEIL Nr. BESCHREIBUNG

Trommel mit Schläuchen, komplett Deckelsatz Saugmotorlufteinlass-Satz Schalterplatten-Satz Schalter- und Lampensatz Automatische Befüllung, Satz Saugtank Heizungsausgangs-Satz Kabelummantelungs-Satz Frischwassertank Sicherungssatz Wassereinlassfilter-Satz Aktivierungssatz Ablassschlauch-Satz Netzkabelsatz, EU Netzkabelsatz, GB Pumpensatz, Automatische Entleerung Saugmotorsatz Pumpensatz, 7 bar Pumpe und Motor, komplett, 85 bar Pumpe komplett, 85 bar, ohne Motor Druckregler, Entladeventil Relaissatz, Saugmotor Relaissatz, Pumpenmotor Chassis Druckmesser-Satz Gleitsatz, für Trommel Wärmeaustauscher, Austauschsatz Heizungsreparatursatz Niederdruckpumpenauslass-Satz Laufrollensatz (2) Ablauföffnungs-Satz Radsatz (2) RFI-Filtersatz Riegelsatz Motor, ohne Pumpe (85 bar) Innere Wasserschläuche, Satz

Pumpenerneuerungssatz Saugschlauch-Satz, für Trommel Lösungsmittelschlauch-Satz, für Trommel Aufklebersatz Wassereinlass-Filterbeutel (4 pro Satz) VERWENDEN SIE NUR NILFISK-ORIGINALERSATZTEILE FÜR IHREN HSC 585 MULTI ZUBEHÖR HFT-40

Für alle harten Böden geeignet Reinigungskapazität bis zu 93 m2 oder 1.000 Fuß2/Std. Leicht, aber robust Bürstenring-Aufsatz Keine starren Räder – Manövrierfähigkeit von 360° Wassertemperatur bis zu 110 °C / 230 °F Patentierte automatische Restabsaugung ... für einen trockeren Boden

• Inline-Filter für saubere Sprühdüsen

Speziell für die Reinigung von Hartböden entwickelt Belastbarkeit des Schlauchs bis 172 bar / 5002.500 Psi Wasser-Arbeitstemperatur bis zu 110 °C / 230 °F Köpfe können zur Reinigung unter Armaturen “flachgelegt” werden Ergonomisches Design

• Für den Einsatz mit der 7 bar/100 Psi-Pumpe auf Teppichen
• Ermüdungsfrei durch geringes Gewicht
• Dieser Aufsatz zieht mehr Wasser aus dem Teppich als schwerere Saugaufsätze
• Wasser-Arbeitstemperatur bis zu 100 °C / 215°F EDELSTAHL-HANDWERKZEUG

Arbeitsdruck bis zu 27 bar / 400 Psi Dauerhaft Zuverlässiges Ventil Inline-Filter als Option erhältlich

Kommt auch in die kleinsten Ritzen 35 bis 172 bar / 500-2.500 Psi Geeignet für Böden und Wände Leicht, aber robust Keine starren Räder – Manövrierfähigkeit von 360° Wassertemperatur bis zu 110 °C / 230 °F INLINE-FILTER

• Der Filter passt in den Wassereinlass der meisten Reinigungswerkzeuge
• Verhindert verstopfte Sprühdüsen
• Kann zum Reinigen zerlegt werden

• Der Filter passt in den Wassereinlass der meisten Reinigungswerkzeuge
• Verhindert verstopfte Sprühdüsen
• Kann zum Reinigen zerlegt werden MX 585 MULTI TECHNISCHE DATEN: Saugleistung: Nennleistung: Pumpe: Saugkraft: Saugleistung an Düse: Heizung: Saugbreite: Gewicht: Abmessungen: 3-stufig

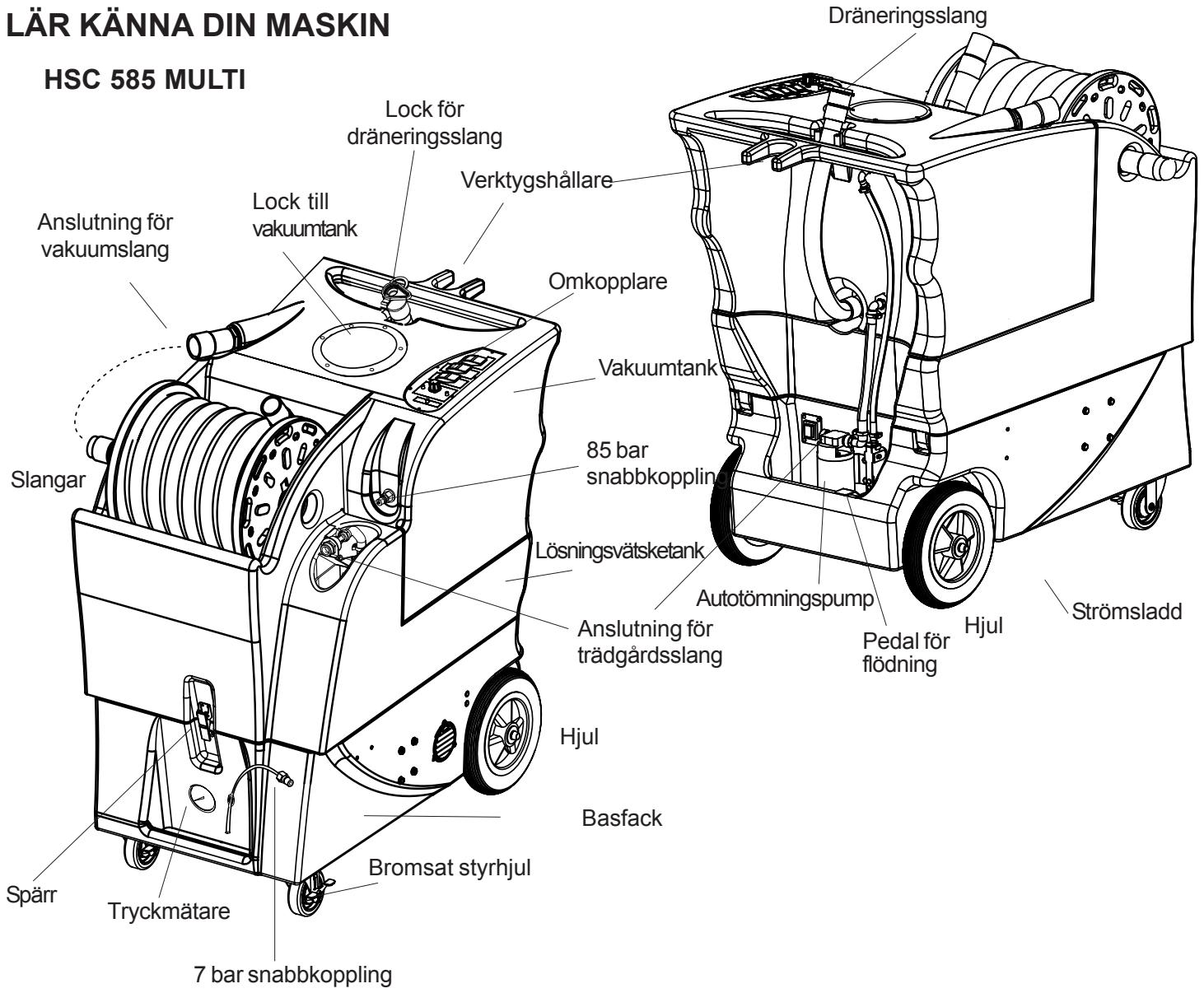

LÄR KÄNNA DIN MASKIN
