BEDIENUNGSANLEITUNG BA 725 NILFISK

Ersatzteile und Service. A-3

Typenschild. A-3

Auspacken der Maschine .A-3

Sicherheits- und Warnhinweise A-4

Machen Sie sich mit Ihrer Maschine vertraut .A-6-A-7

Kontrollfeld. A-8

Vorbereitung der Maschine für den Einsatz

Batterien A-9

Einbau der Bürsten. A-10

Füllen des Reinigungsmitteltanks. A-11

Einbau der Absaugleiste. A-11

Chemisches Reinigungsmittel

Bedienung der Maschine

Nassschrubben. A-14-A-15

Nasssaugen.. A-14-A-15

Nach dem Einsatz der Maschine. A-16

Wartungsplan A-16

Wartung des Sauggeblasemotors A-16

Schmieren der Maschine A-16

Wartung

Laden der Batterien (Nass) .A-17

Laden der Batterien (Gel)) A-17

Wartung der Absaugleiste A-18

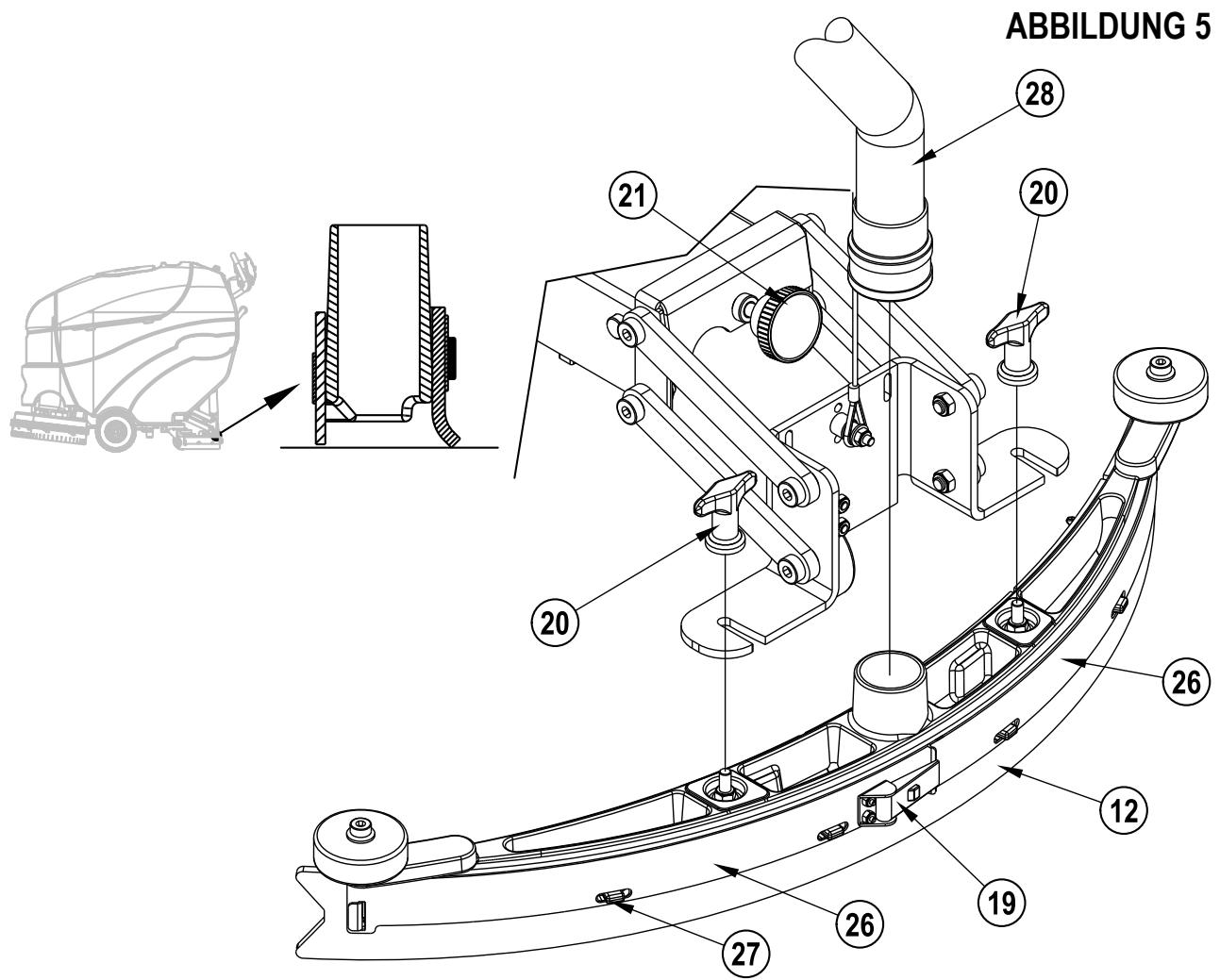

Justieren der Absaugleiste A-18

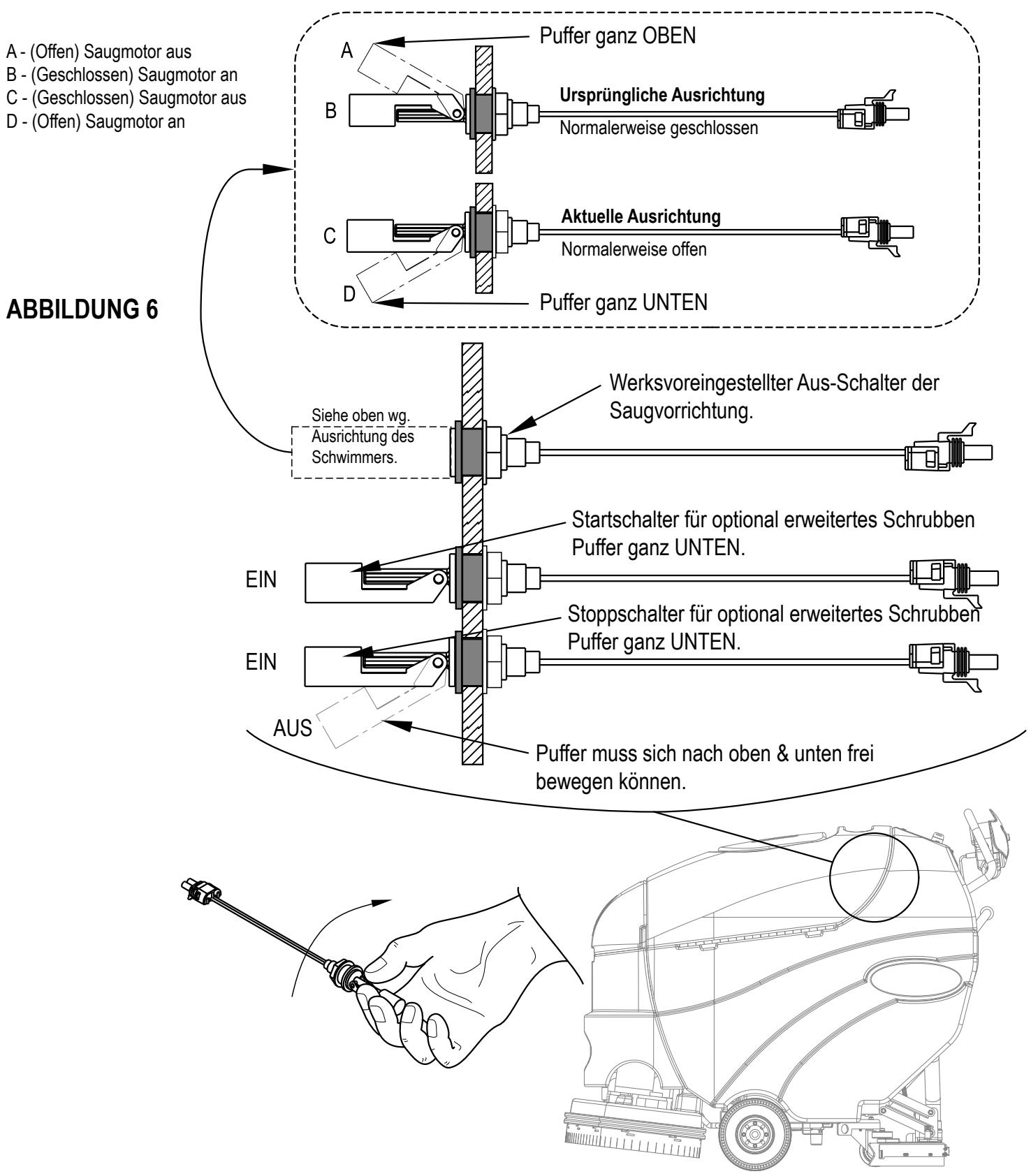

Wartung der Schmutzwassertank-Schalter A-19

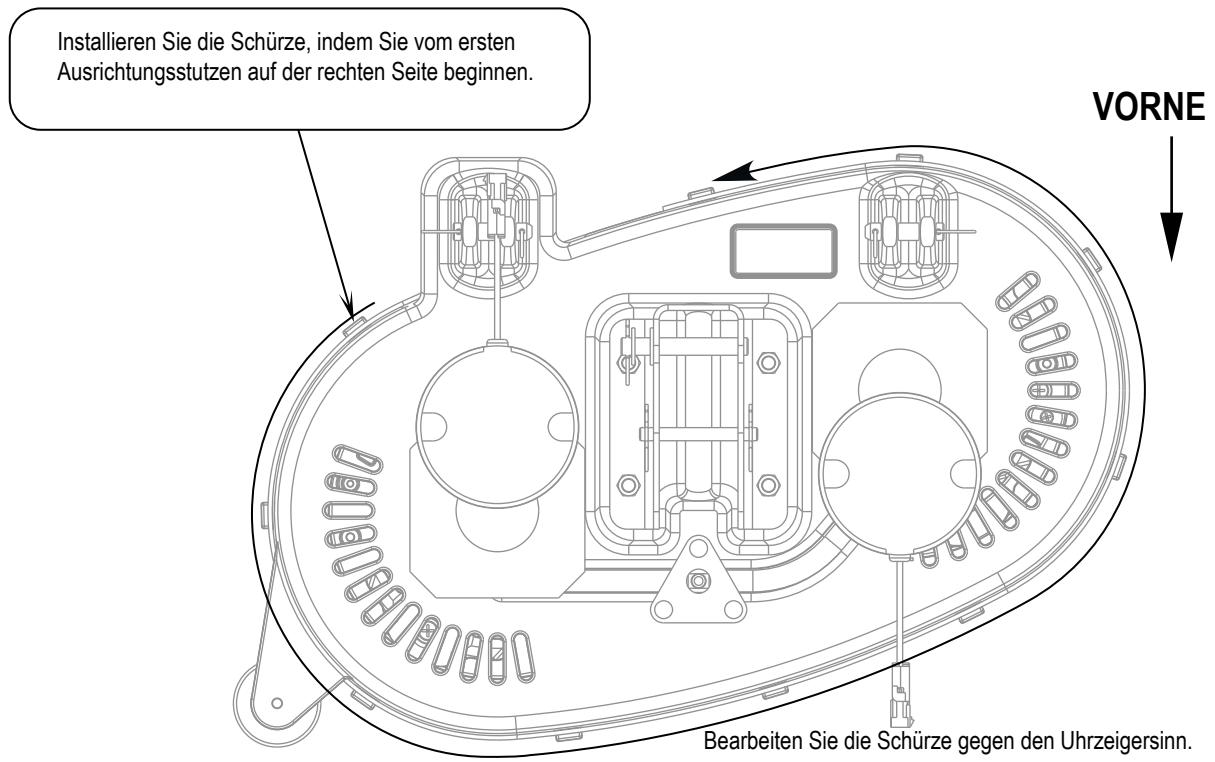

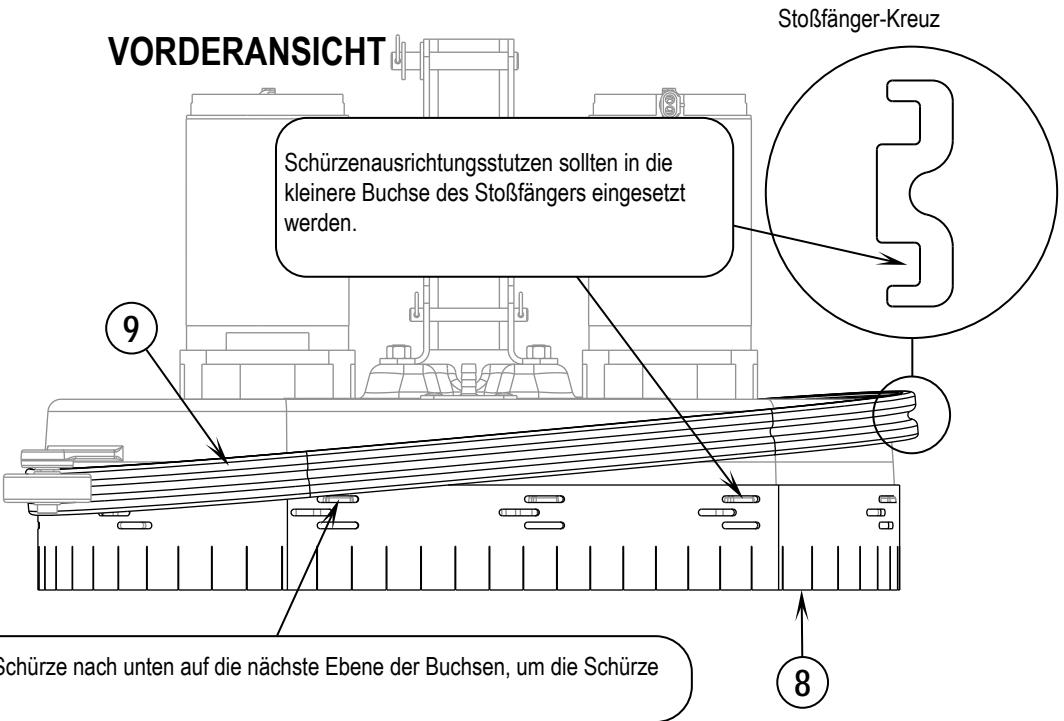

Höhe der Scheibenscheuerschürze anpassen. A-20

Fehlerbehebung

Auslösen der Automatsicherungen A-21

Schlechte Wasseraufnahme A-21

Die Absaugleiste hinterlässt Streifen. A-21

Wirbelspuren A-21

Kein Durchfluss des Reinigungsmittels A-21

Scheuerdeck hebtsichwahrend

des Schrubbens an (Zylindrisch) A-21

Keine Reinigungsmittelzufuhr (EDS™) A-21

Technische Daten.. A-22

EINLEITUNG

These Betriebsanleitung wird Ihnen darauf behilflich sein, ihre automatische Schrrb-Trockenmaschine von Nilfisk optimal einzusetzen. Lesen Sie die Betriebsanleitungitte vor Inbetriebnahme der Maschine sorgfaltig durch.

Bitte beachten: Fett gedruckte Zahlen in Klammern weisen auf ein auf den Seiten 6-8 abgebildetes Teil hin, es sei dann es ist anders angemerkt.

Dieses Erzeugnis ist für den gewerblichen Einsatz bestimmt.

ERSATZTEILE UND SERVICE

Eventuell erforderliche Reparaturen sollen von Ihrem autorisierten Nilfisk-Servicezentrum vorgenommen werden. Dort stehen im Werk ausgebildete Fachkräfte und Nilfisk-Originalteile zur Verfung.

Wegen Ersatzteilen und Service wenden Sie sichitte an Nilfsk.itte geben Sie damit das Modell und die Seriennummer ihrer Maschine an.

(Handler: Bitte hier Aufkleber anbringen.)

TYPENSCHILD

Die Modellbezeichnung und die Seriennummer Ihrer Maschine sind dem Typenschild im Batteriefach zu entnahmen. These Angaben sind bei der Bestellung von Ersatzteilen für die Maschine erforderlich. Tragen Sieitte nachfolgend Modell und Seriennummer Ihrer Maschine ein, um sie bei Bedarf angegeben zu konnen.

Modell

Seriennummer

AUSPACKEN DER MASCHINE

Wenn die Maschine geliefert wird, prufen Sie sorgsam den Versandkarton und die Maschine auf Beschädigungen. Wenn Sie eine Beschädigung sehen, bewahren Sie den Versandkarton zur Inspektion auf. Kontaktieren Sie die Nilfisk Kundendienstabteilung sofort, um eine Frachtbeschädigung zu melden.

Nachdem Sie den Karton halten haben, schneiden Sie die Plastikriemen durch und erhmen Sie die Holzblöckeiben den Rädern heraus. Rollen Sie die Maschine mittels einer Rampe von der Palette auf den Boden.

SICHERHEITS- UND WARNHINWEISE

SYMBOLE

Nilfisk verwendet die unterstehenden Symbole, um auf eventuelle Gefahrensituationen hinzuweisen.itte lessen Sie these Informationen sorgfaltig durch, und treffen Sie die erforderlichen Maßnahmen zum Schutz von Personen und Objekten.

ACHTUNG!

Dieses Symbol warnt vor einer unmittelbaren Gefahr schwerer Verletzungen mit möglicher Todesfolge.

WARNING!

Macht auf eine Situation aufmerksam, in der ein hohes Verletzungsrisiko besteht.

VORSICHT!

Macht auf eine Situation aufmerksam, in der ein Risiko leichter Verletzungen sowie die Gefahr von Sachschäden bestehen.

Vor Inbetriebnahme der Maschine sind sümttliche Anweisungen sorgfällig durchzULEsen.

ALLGEMEINE SICHERHEITSANWEISUNGEN

Durch these spezifischen Vorsichts- und Warnhinweise werden Sie auf Situationen hingewiesen, in denen die Gefahr von Personen- bzw.

Sachschadenbesteht.

WARNING!

• These Maschine darf nur von qualifizierten und hierzu berechtigten Personen bedient werden.
• Wenn sich die gefüllte Maschine auf Rampen oder Steigungen befindet, sind plötzliche Stopps zu vermeiden. Vermeiden Sie plötzlichen, scharfes Wenden.

Bergabfahren nur mit niedriger Geschwindigkeit. Auf Rampen darf lediglich beim Aufwartsfahren gereinigt werden.
Halten Sie Funken, offenes Feuer und rauchende Stoffe von den Batterien fern. Wahlend des Normalbetriebs werden explosive Gase frei gesetzt
Beim Laden der Batterien entsteht hochexplosiver gasförmiger Wasserstoff. Laden Sie die Batterien nur in gut belufteten Bereichen welt entfern von offenem Feuer. Beim Aufladen der Batterien ist das Rauchen verboten.
Legen Sie jeglichen Schmuck ab, wenn Sie in der Höhe von elektrischen Komponenten arbeiten.
Schalten Sie den Schlüsselschalter aus (O), und klemmen Sie die Batterien ab, bevor Sie an den elektrischen Komponenten Wartungsarbeiten ausführten.
Arbeitsen Sie niemals unter einer Maschine, ohne diese mit Sicherheitsblocken oder -ständern abzustützen.
Verwenden Sie keine brennbaren Reinigungsmittel, erhmen Sie die Maschine nicht über oder nahe solchen Stoffen in Betrieb, und benutzten Sie die Maschine nicht in Bereichen, in denen brennbare Flüssigkeiten gelagert werden.
Reinigen Sie diese Maschine nicht mit einem Druckreiniger.
These Maschine darf nicht auf Rampen und Steigungen mit einer Steigung von mehr als 2 Prozent gefahren werden.
* Benutzen Sie die Bürsten nur mit dem mitgelieferten Zubehör oder wie im Handbuch beschrieben ist. Die Verwendung anderer Bürsten kann die Sicherheit beeinträchtigen.

VORSICHT!

• These Maschine ist nicht zum Einsatz auf öffentlichen Wegen und Straßen zugelassen.
• These Maschine ist nicht zur Beseitigung gesundheitsgeführrdender Stäube geeignet.
• Bei der Benutzung von Aufreigerscheiben und Schleifsteinen ist Vorsicht geboten. Nilfisk haftet nicht für Schäden, die durch Aufreigerscheiben oder Schleifsteine an Böden entstehen.
• Sorgen Sie beim Einsatz dieser Maschine)dafür, dass andere Personen, insbesondere Kinder, nicht gefährdet werden.
• Lesen Sie vor Wartungsarbeiten alle diesbezüglich Anweisungen sorgfältig durch.
• Lassen Sie die Maschine nicht unbeaufsichtigt stehen, ohne vorher den Schlüsselschalter aus (O) zu schalten, den Schlüssel zu entfernen und die Maschine abzuschern.
• Schalten Sie den Schlüsselschalter aus (O) undziehen Sie den Schlüssel ab,bevor Sie die Bürsten austauschen und eine Wartungsluke öffnen.
• Treffen Sie geeignete Maßnahmen, um zu verhindern, dass sich ihre Haare, Schmuckgegenstände oder lose Kleidungsstücke in angetriebenen Teilen der Maschine verfangen.
• Beim Betrieb dieser Maschine bei Temperatren unter dem Gefrierpunkt ist besondere Vorsicht geboten. Jegliches Wasser im Lösungsmitteltank bzw. im Aufgangbehälter oder in den Schlauchleitungen möglich gefrierten, wodurch Ventile und Verschraubungen beschädigt werden können. Mit Flüssigkeit für Scheibenwaschanlagen durchspälen.
• Vor der Verschrottung der Maschine sind die Batterien auszubauen. Batterien müssen den geltenden Umweltvorschriften entsprechend entsorgt werden.
• Nicht für Oberflächen mit einem Neigungsgrad geeignet, der die Markierung auf der Maschine überschreitet.
• Vor Inbetriebnahme der Maschine müssen alle Türen und Abdeckungen an die Stellen platziert werden wie im Handbuch beschrieben.
• Um zusätzliche Informationen über Warnhinweise für bestimmte Batterieladegerate zu erhalten, schlagen Sie im OEM-Produkhandbuch für Ladegerate nach.

DIESE ANLEITUNG BITTE AUFBEWAHREN

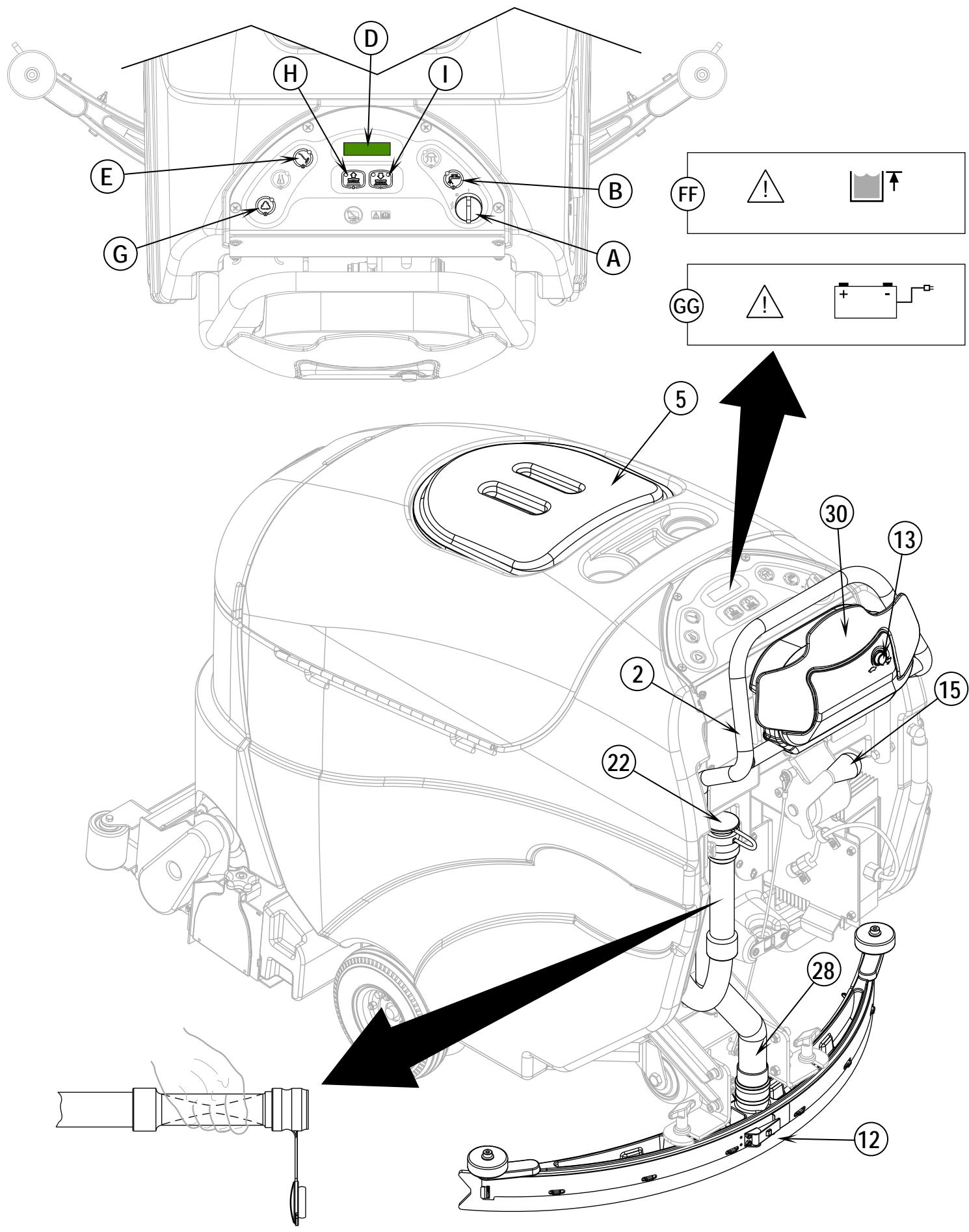

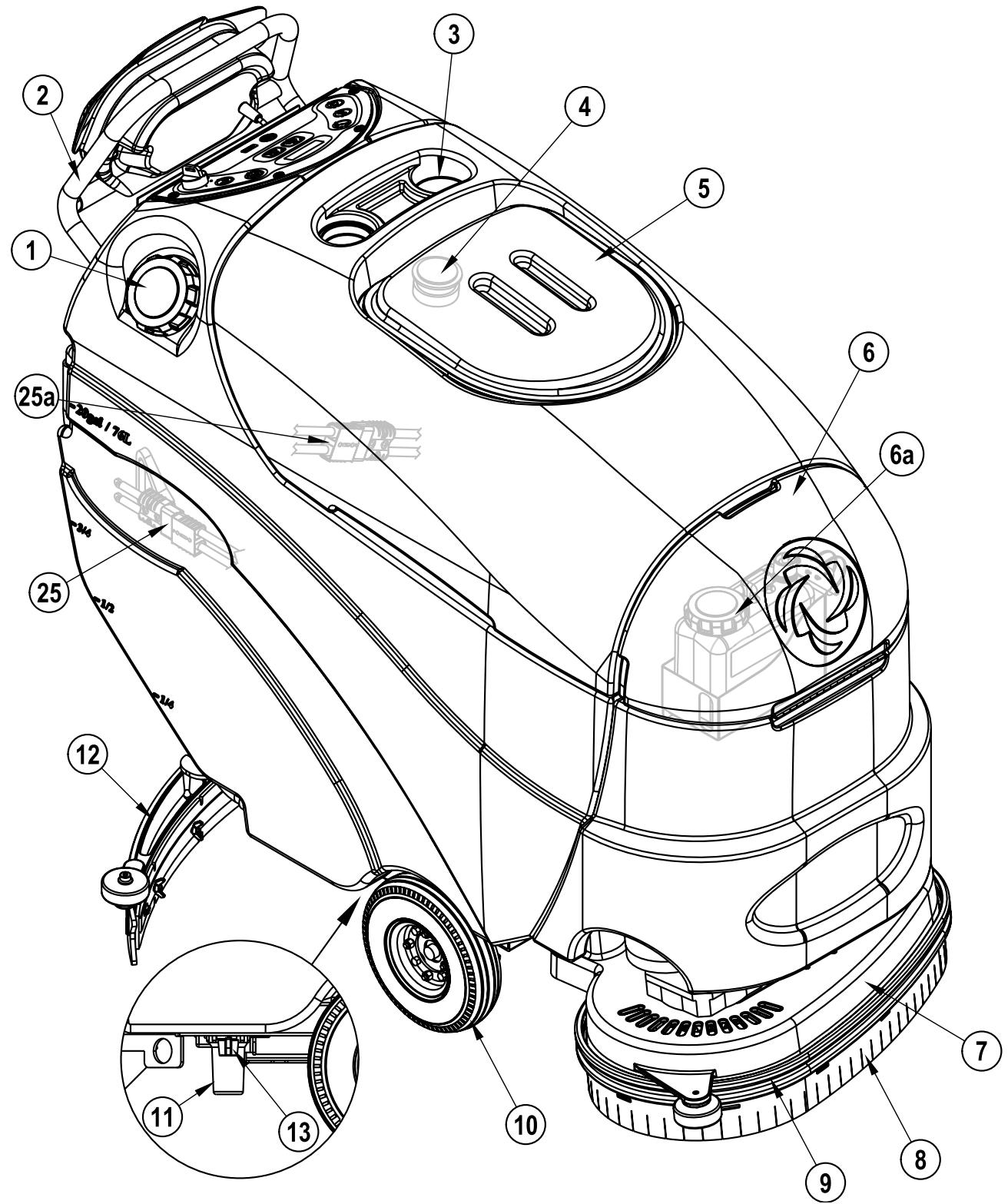

MACHEN SIE SICH MIT IHRER MASCHINE VERTRAUT

Beim Lesen dieser Betriebsanleitung werden Ihnen hin und wieder fettgedruckte Zahlen oder Buchstaben in Klammern begegen - beispielsweise: (2). These Zahlen beziehen sich, sofern nichts anderes vermerkt ist, auf eine auf dieser Seite dargestelle Komponente. Bittie schlagen Sie gegebenenfalls diese Seite auf, um sich über die Einbaulage von im Text erwähnten Komponenten zu informieren. BITTE BEAHTEN: Siehe Wartungshandbuch fur detailierte Erläuterungen zu jedem auf den nachsten 3 Seiten abgebildeten Teil.

1 Einfüllöffnung des Frischwassertanks
2 Bedienerhandgriff
3 Flaschenhalterungen
4 Ansaugblatt des Saugmotors
5 Deckel des Schmutzwassertanks
6 Zugriffsdeckel der Reinigungsmittel(EDS)-Patrone
6a Reinigungsmittel (EDS) Patrone (nur für EDS-Modelle)

7 Scheuerdeck
8 Scheuerdeck-Schürze
9 Scheuerdeck-Stoßfänger
10 Antriebsrad
11 Frischwasserfilter
12 Absaugleistenvorrichtung
13 Unterdruck-Abschaltventil fur Frischwasser

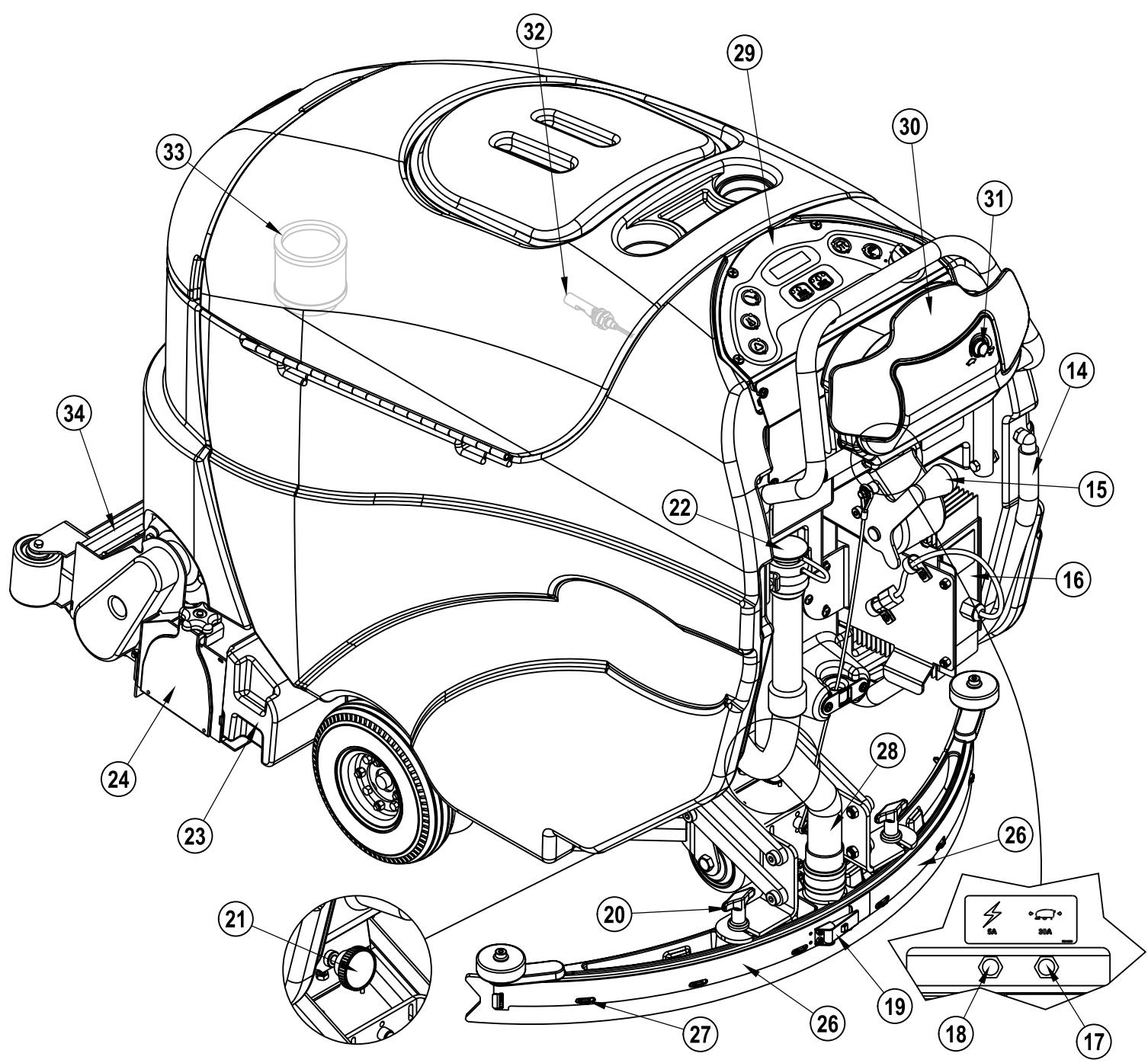

MACHEN SIE SICH MIT IHRER MASCHINE VERTRAUT

14 Frischwasserablassschlauch / Füllstandsanzeiger
15 Hebel zum Hebren/Senkenden Absaugleiste
16 Integriertes Ladegerät (gilt nicht für alle Modelle)
17 Automatsicherung - Radantrieb
18 Automatsicherung - Steuerung
19 Riegel des Absaugleistenwischblatts
20 Drehschraube für Absaugleistenhalterung
21 Einstellkopf der Absaugleiste
22 Ablassschlauch des Schmutzwassertanks
23 Schmutzbehalter (nur für Modelle mit zylindrischem System)
24 Leitradeinheit (nur für Modelle mit zylindrischem System)
25 Batterie-Anschluss (nur für Modelle ohne integriertem Ladegerät)

25a Batterie-Anschluss (nur für Modelle mit integriertem Ladegerät)
26 Spannungsstahlband für das Absaugleistenwischblatt
27 Ausrichtungsstiftes des Absaugleistenwischblatts
28 Schmutzwasserablassschlauch
29 Steuerpult
30 Fahrschalter
31 Hochstgeschwindigkeitsregler
32 Saugsabschaltungsvorrichtung
33 Erweiterter Scheuerfilter (optional)
34 Frischwasserverteiler (nur für Modelle mit zylindrischem System)

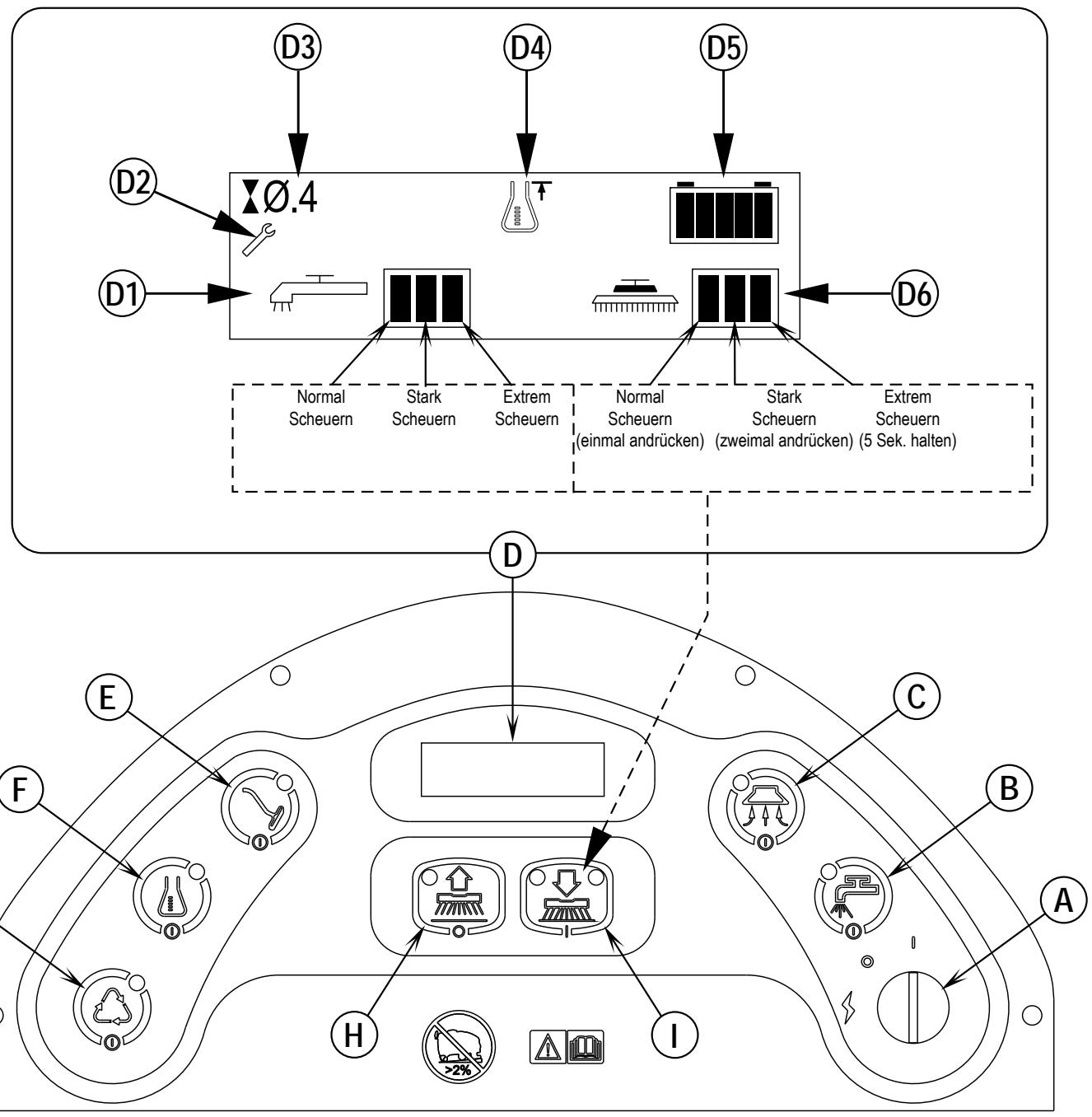

MACHEN SIE SICH MIT IHRER MASCHINE VERTRAUT

A Schlüsselschalter /(Hauptstrom)
B Frischwasserschalter
C Saugschalter
D Anzeigefeld

D1 Anzeige für Frischwasserzufuhr
D2 Fehleranzeige
D3 Stundenzahler
D4 EDS-Anzeige
D5 Batterieanzeige
D6 Anzeige für Scheuerdruck

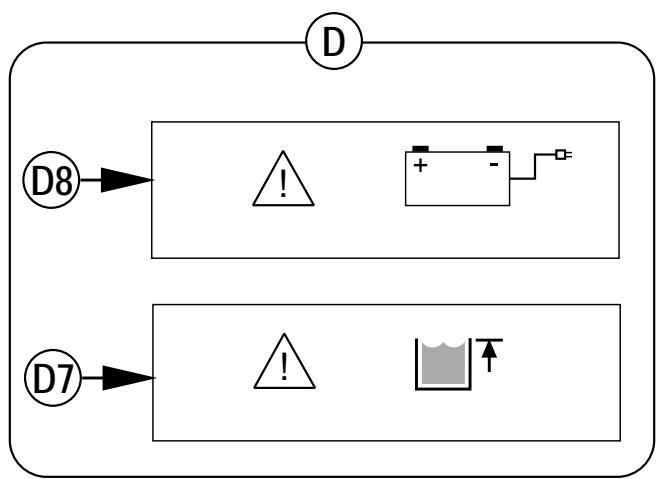

D7 Anzeige "Auffangbehälter voll" (FULL)*
D8 Anzeige Batteriestand Niedrig

E Schalter fur Putzstab (vom Hersteller eingebaute Option)
F Reinigungsmittelsystem (nur für EDS-Modelle)
G Erweitertes Scheuersystem (vom Hersteller eingebaute Option)
H Scheuern AUS
I Scheuern EIN

BATTERIEN

Wenn ihre Maschine mit bereits eingebauten Batterien gefelert wird, beachten Sie Folgendes:

Prufen Sie, ob die Batterien an der Maschine angeschlossen sind (25 oder 25a)
Drehen Sie den Schlüsselschalter (A) auf ON (EIN), und überprüfen Sie die Batterieanzeige (D5). Wenn die Messanzeige vollständig gefüllt ist, sind die Batterien einsatzbereit. Ist die Messanzeige nicht ganz gefüllt, sind die Batterien vor dem Einsatz zu laden. Siehe Kapitel „Aufladen der Batterien".
WICHTIG: WENN IHRE MASCHINE EIN INTEGRIERTES LADEGERAT BESITZT, LESEN SIE DAZU DAS OEM-PRODUKTHANDBUCH IN BEZUG AUF DAS EINSTELLEN DES LADEGERATS JE NACH BATTERIETYP.

Die aktuellen Lade-Algorithmen für das Ladegerät siehe TSBUS2007-979.

Wenn ihre Maschine ohne Batterien gefelwert wird, beachten Sie Folgendes:

• Lassen Sie sich von Ihr dem Nilfisk-Händler die geeigneten Batterien empfehlen.
  Bauen Sie die Batterien nach folgender Anweisung ein:
  Bauen Sie NICHT zwei 12-Volt-Batterien in die Maschine ein. Dies beeintrachtigt die Stabilität der Maschine.
  WICHTIG: WENN IHRE MASCHINE EIN INTEGRIERTES LADEGERAT BESITZT, LESEN SIE DAZU DAS OEM-PRODUKTHANDBUCH IN BEZUG AUF DAS EINSTELLLEN DES LADEGERATS JE NACH BATTERIETYP.

Die aktuellen Lade-Algorithmen für das Ladegerät siehe TSBUS2007-979.

WARNING!

Be der Arbeit an Batterien ist außerste Vorsicht geboten. Die Schwefelsäure in den Batterien kann bei Berührung der Haut oder der Augen erhebliche Verletzungen verursachen. Durch die Öffnungen in den Batteriezellenkappen entweicht explosiver, gasförmiger Wasserstoff aus dem Inneren der Batterien. Dieses Gas kann sich durch einen elektrischen Lichtbogen, einen Funken oder eine offene Flamme entzünden. Bauen Sie keine Bleibatterien in einen versiegelten Behälter oder in ein Gehäuse ein. Durch Überladen entstandenes Wasserstoffgas muss eine Möglichkeit zur Verflüchtigung haben.

Bitte treffen Sie vor bzw. bei der Arbeit an den Batterien folgende Sicherheitsvorkehrungen:

• Legen Sie jeglichen Schmuck ab.
• Rauchen Sie nicht.
• Setzen Sie eine Schutzbrille auf und legen Sie Gummihandschuhe und eine Gummischürze an.
• Sorgen Sie für eine gute Belüftung des Arbeitsbereiches.
• Achten Sie darauf, dass Werkzeuge nie mehr als eine Batterieklemme möglichstig berühren.
• Klemmen Sie IMMER zuerst das negative Erdungskabel ab, wenn Sie die Batterien auswechseln, um Funken zu vermeiden.
• Schließen Sie IMMER das negative Erdungskabel als letztes an, wenn die Batterien eingebaut werden.

VORSICHT!

An den elektrischen Komponenten dieser Maschine konnen erhebliche Schäden entstehen, wenn die Batterien nicht ordnungsgemäß eingebaut und angeschlossen werden. Nilfisk, ein qualifizierter Elektriker oder der Batterie-Hersteller sollte die Batterien einbauen.

1 Untersuchen Sie die Batterien nach dem Auspacken aus dem Versandkarton sorgfältig auf Risse oder sonstige Beschädigungen. Soltte ein Schaden vorliegen, setzen Sie sichitte zwecks Anmeldung eines Schadensanspruches entweder mit dem Transportunternehmen, das die Batterien angeliefert hat, oder mit dem Batteriehersteller in Verbindung.
2 Schalten Sie den Hauptschalter (A) AUS, und ziehen Sie den Schlüssel ab.
3 Kippen Sie den Schmutzwassertank zur Seite, und setzen Sieihn einrasten. Nehmen Sie die Batteriekabel aus Batteriefach hersa.
4 Die Maschine wird ab Werk mit ausreichend Batteriekabeln zum Einbau von vier 6-Volt-Batterien gefeliefert. Legen Sie die Batterien vorsichtig in das Batteriefach ein und ordnen Sie diese exakt wie in ABB. 1 dargestellt an. Sichern Sie die Batterien so nah wie möglich an der Rückseite der Maschine.
5 SchlieBen Sie die Batteriekabel wie dargestelt an. Verlegen Sie die Batteriekabel so, dass die Batteriekappen bei der Wartung der Batterien kein zu halten sind.
6 Ziehen Sie die Mutterjewels an den Batteriepolen vorsichtig so fest an, dass sich die Klemmen nicht mehr drehen setzen. Die Klemmen)durfen nicht zu fest angezogen werden, da sie anderenfalls bei späteren Wartungsarbeiten nur sehr schwer wieder zu entfernen sind.
7 Sprühen Sie auf die Klemmen eine geeignete Schutzbeschichtung auf (in KFZ-Zubehörsgeschäften erhältlich).
8 Überdecken Sie jeder Klemme jeweils mit einem Gummüberzug und schließen Sie den Batteriestecker an (25 oder 25a).

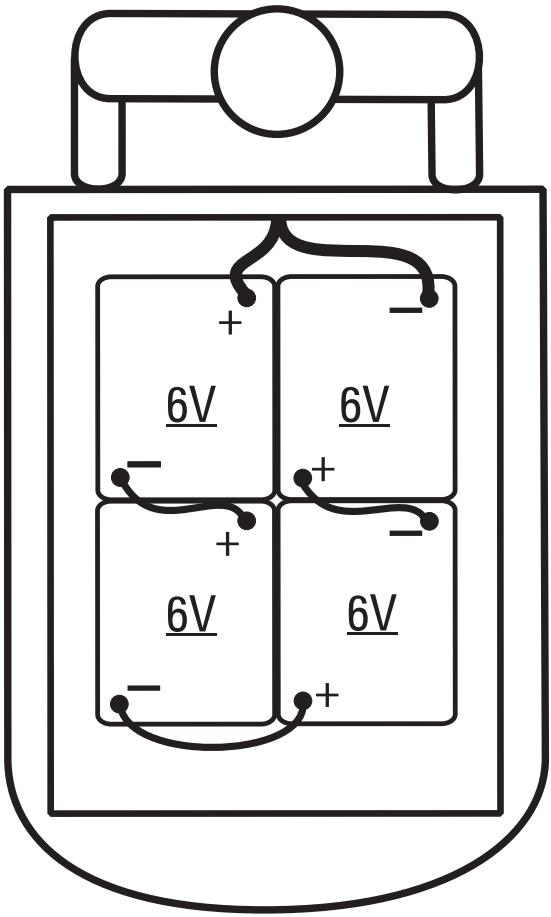

ABBILDUNG 1

238 AH @ 20 HR RATE

120KG/264LB

MONTIEREN DER BÜRSTEN (SCHEIBENSYSTEM)

VORSICHT!

Schalten Sie den Schlüsselschalter aus (O) undziehen Sie den Schlussel ab,behvor Sie die Bürsten austauschen und eine Wartungsluke offen.

1 Heben Sie das Bürstengehäuse (7) in die passive Stellung an. Achten Sie darauf, dass der Hauptschalter (A) ausgeschaltet ist (Stellung O).
2 Werden Scheiben benutzt, montieren Sie diese an den Scheibenhalterungen.

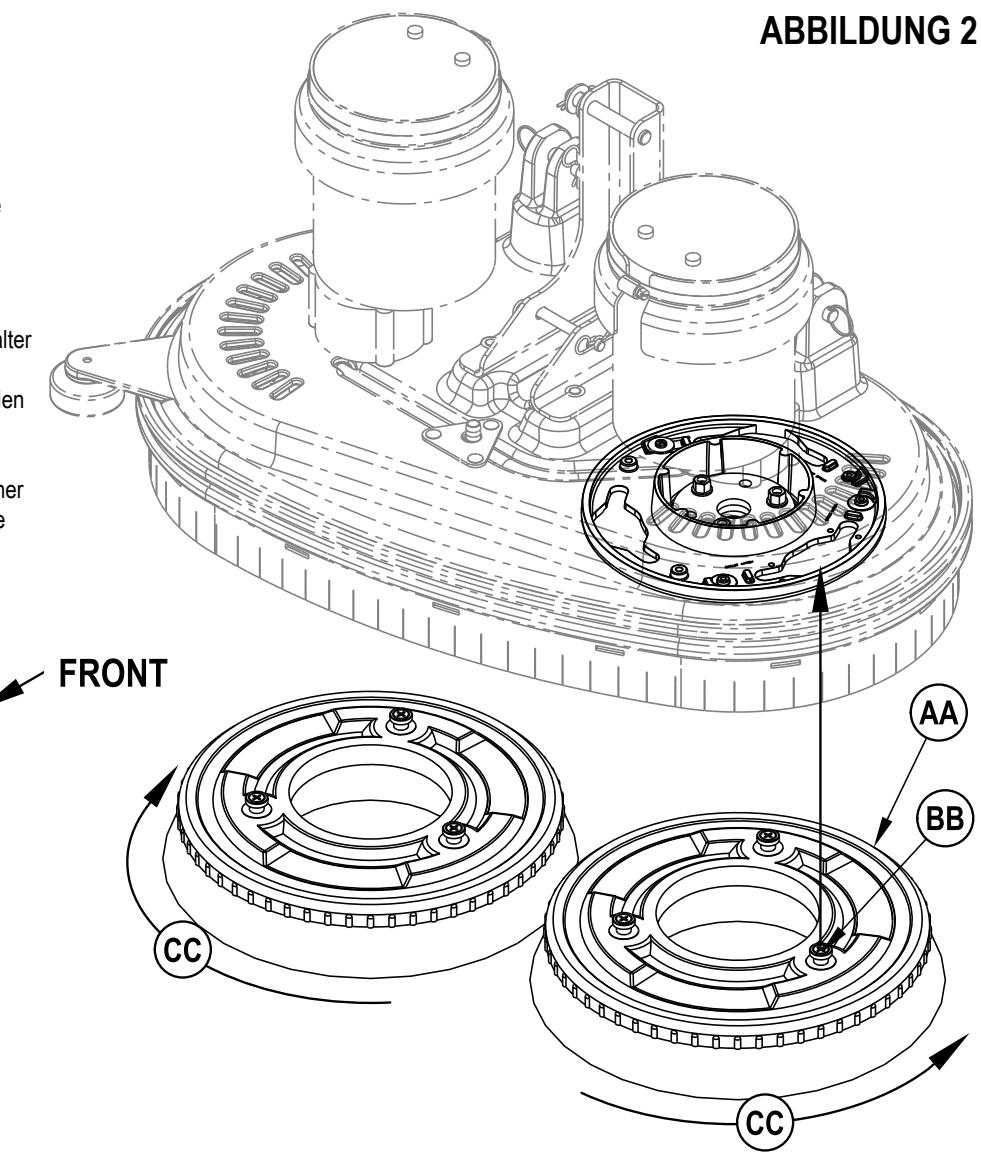

3 Siehe Abbildung 2. Richten Sie die Bolzen (BB) an den Bürsten (AA) bzw. Scheibenhaltern auf die Löscher in der Trägerplatte aus und arretieren Sie die Bürste bzw. den Scheibenhalter durch eine Drehbewegung (Außenkante der Bürste auf die Rückseite der Maschine wie abgebildet drehen).

ABBILDUNG 2

MONTIEREN DER BÜRSTEN (ZYLINDERSYSTEM)

VORSICHT!

Schalten Sie den Schlüsselschalter aus (O) undziehen Sie den Schlüssel ab,bevor Sie die Bürsten austauschen und eine Wartungsluke offen.

1 Achten Sie darauf, dass das Bürstengehäuse auf ANHEBEN stehen. Achten Sie darauf, dass der Hauptschalter (A) ausgeschelt ist (Stellung O).

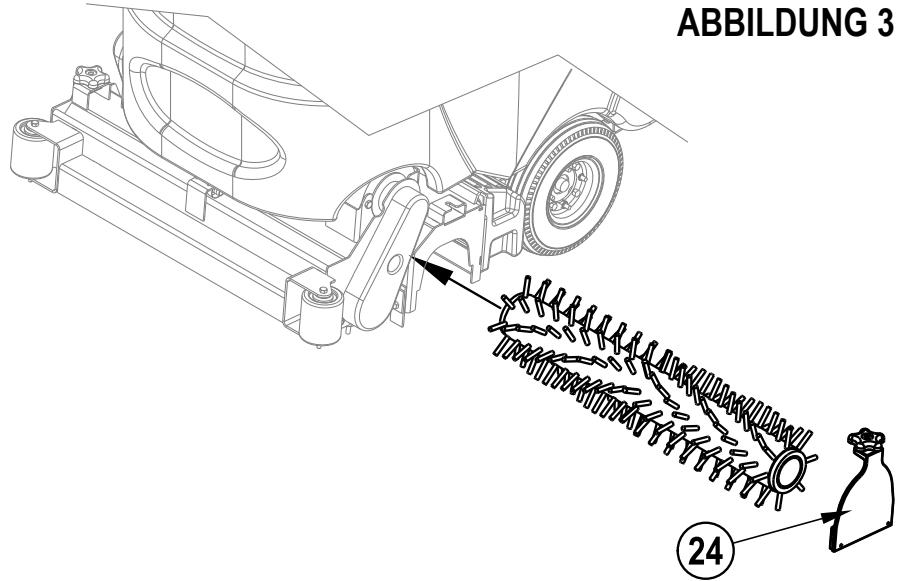

2 Siehe Abbildung 3. Die Bürsten sind erst nach Abmontieren der Leitradeinheiten zugänglich. Lösen Sie die schwarzen Knäufe (einen an jeder Seite) an den Oberseiten der Leitradeinheiten (24), und nehmen Sie diese ab. Schiebern Sie die Bürste in das Gehäuse, haben Sie sie leicht an, und drücken Sie sie bei gleichzeitiger Drehbewegung an, bis sie einrastet. Bauen Sie die Leitradeinheiten wieder ein.

FULLEN DES REINIGUNGSMITTELTANKS

Fülln Sie den Lösungsmitteltank mit max. 20 Gallonen (76 Litern) Reinigungslösung. Zwischen dem Flüssigkeitsspiegel und dem Boden muss ein Abstand von mindestens 7,5 cm verbleiben (1). Als Reinigungsfüssigkeit ist eine Mischung aus Wasser und dem für die jeweilige Arbeitsaufgabe geeigneten chemischen Reinigungsmittel zu verwenden. Richten Sie sich nach der Verdünningsvorschrift des Herstellers auf dem Behälter des Reinigungsmittels. BITTE BEACHTEN: EDS-Modèle können sowohl konventionell mit Reinigungsmittel versetztes Frischwasser im Tank oder mit dem EDS-Reinigungsmittel-Verteilungssystem verwendet werden. Bei Verwendung des EDS-Reinigungsmittelsarf kein anderes Reinigungsmittel im Tank Vermischt werden, es sollte hierbei klares Wasser verwendet werden.

VORSICHT!

Es dürfen nur nicht-brennbare, schaumfrei Flüssigreinigungsmittel verwendet werden, die ausrücklich für Reinigungsmaschinen geeignet sind. Die Wassertemperatur sollte 54,4^ nicht überschreiben.

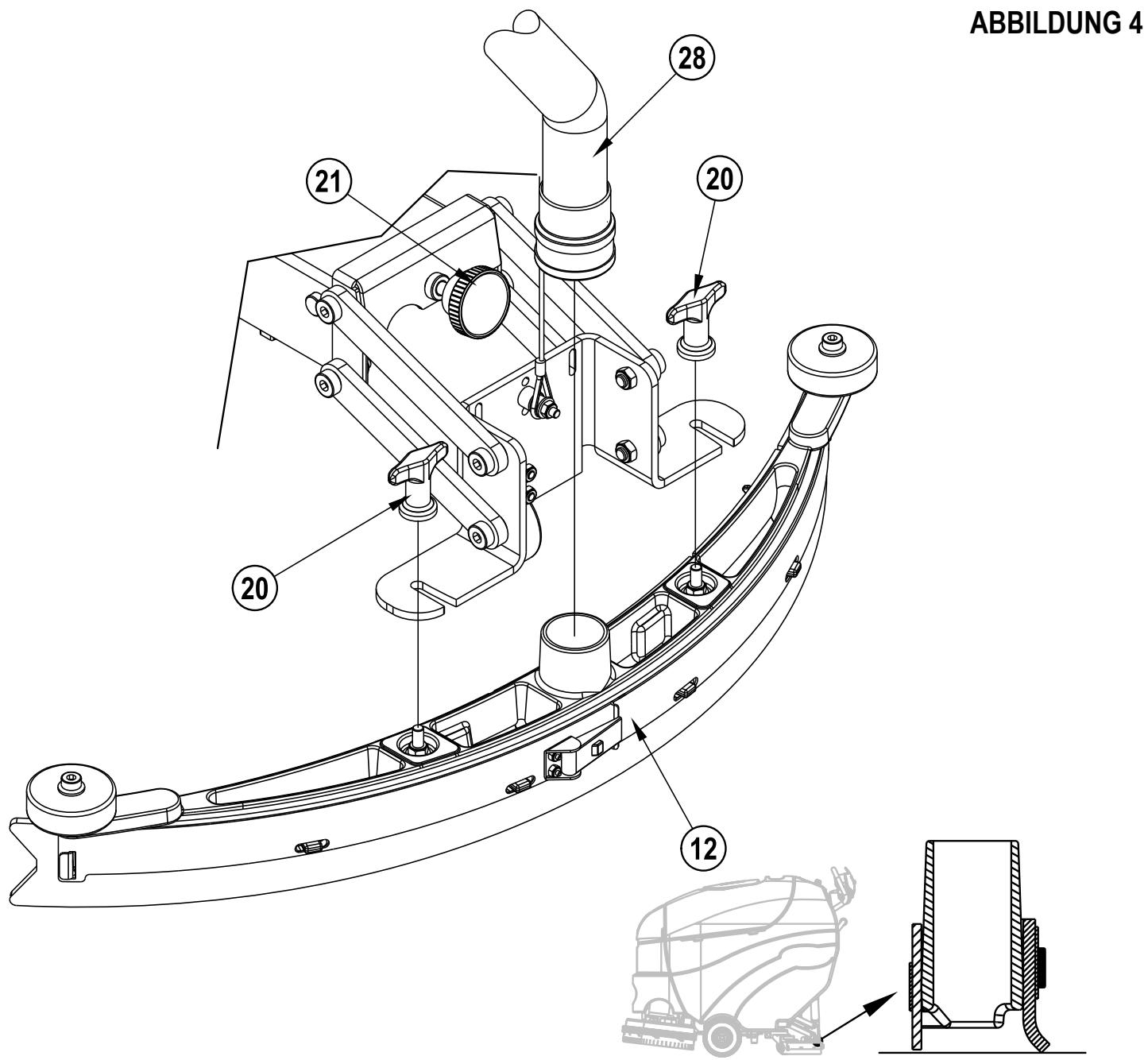

EINBAU DER ABSAUGLEISTE

1 Siehe Abbildung 4. Schieben Sie die Absaugleistenvorrichtung (12) auf die Halterung undziehen Sie die Halterungdrehschrauben fest (20).
2 Verbinden Sie den Schmutzwasserablaufschlauch (28) mit dem Absaugleistenzulauf.
3 Senken Sie die Absaugleiste, bewegen Sie die Maschine leicht nach vorne und passen Sie die Neigung der Absaugleiste mithilfe des Anpassungsknopf (21) so ein, dass die hintere Absaugleistenschiene den Boden gleichmäß mit seiner vollständigen Auflageflache berührt und dass diese wie dargestellt leicht abgeneigt ist.

VORBEREITUNG UND VERWENDUNG DES REINIGUNGSMITTEL (EDS)-SYSTEMS

ALLGEMEINE ANLEITUNGEN:

Wenn man das Mittel wechseln möchte, muss die Vorrichtung frei vom vorherigen Reinigungsmittel sein. HINWEIS ZUR BEDIENUNG: Bewegen Sie die Maschine über den Boden, bevor Sie diese reinigen, weil eine petite Restmenge an Reinigungsmittel hinausfließt.

Reinigung bei Wechsel auf ein anderes Reinigungsmittel:

1 Entfernen Sie die Reinigungsmittelpatrone.
2 Schalten Sie den Hauptschalter (A) auf EIN und halten Sie die Schalter Reinigungsmittel (F) und Frischwasser (B) mindestens 2 Sekunden lang gedrückt. BITTE BEACHTEN: Der Mischvorgang pauert 10 Sekunden nach Aktivierung. Siehe Abbildung auf der nachsten Seite bezüglich Anzeigen der Reinigungsmittelvorrichtung. Normalerweise ist ein Reinigungsprocess ausreichend für die Reinigung der Vorrichtung.

Wochentliche Reinigung:

1 Entfernen Sie die Reinigungsmittelpatrone. Bauen Sie eine mit sauberem Wasser gefüllte Patrone ein
2 Schalten Sie den Hauptschalter (A) auf EIN und halten Sie die Schalter Reinigungsmittel (F) und Frischwasser (B) mindestens 2 Sekunden lang gedrückt. BITTE BEACHTEN: Der Mischvorgang pauert 10 Sekunden nach Aktivierung. Siehe Abbildung auf der nachsten Seite bezüglich Anzeigen der Reinigungsmittelvorrichtung. Normalerweise ist ein Reinigungsprocess ausreichend für die Reinigung der Vorrichtung.

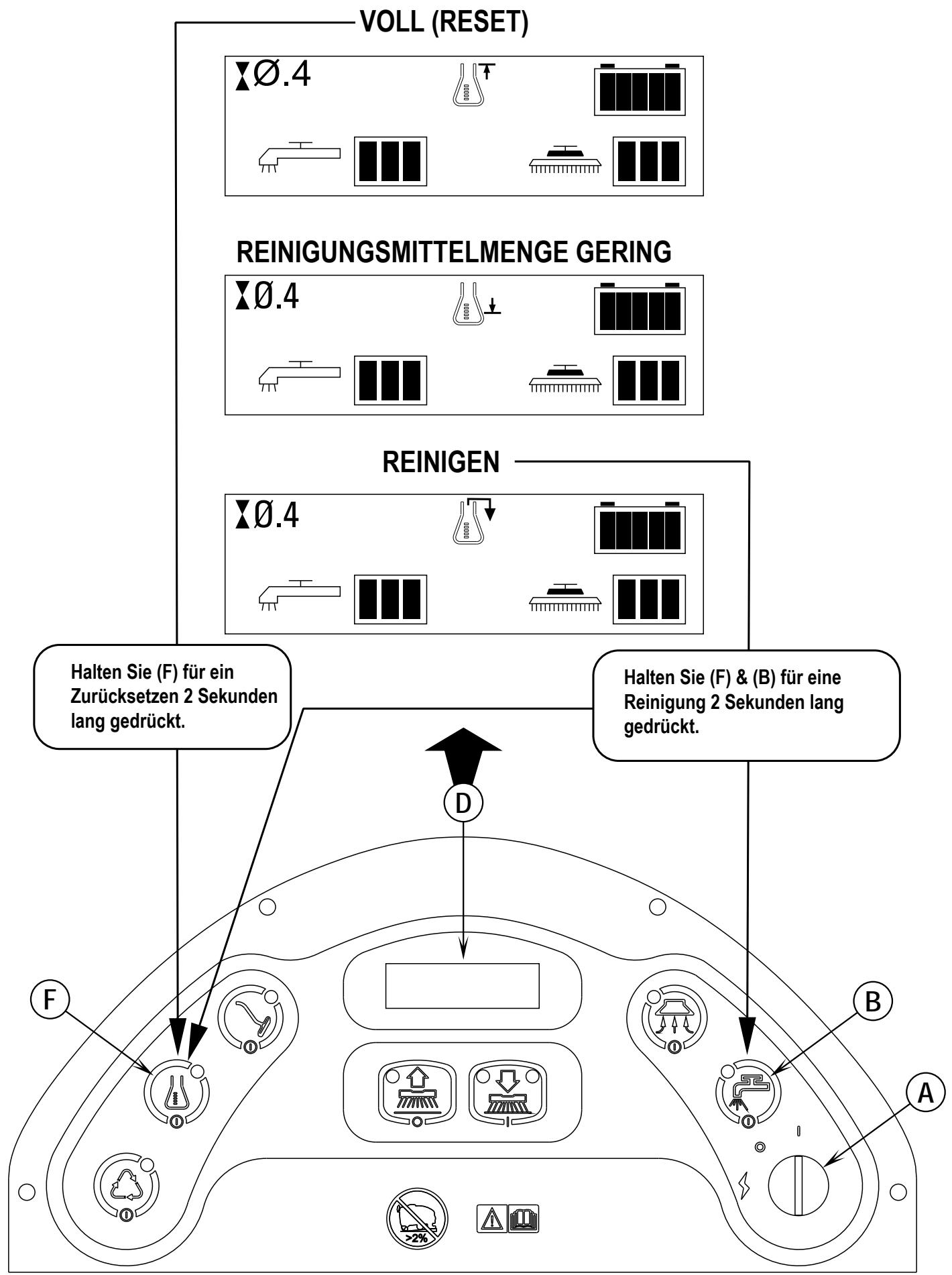

Wenn die Patrone fast leer ist, erscheidt eine Anzeige auf dem Anzeigefeld (D). Die Anzeige „Reinigungsmittelmenge gering" wird solange erscheinen, bis man das System neu startet. Wenn diese Anzeige erscheidt, brauchen Sie nur eine ganze Flasche Reinigungsmittel in die Patrone einzufüllen, ohne dass Sie sich über die Fülmenge Gedanken machen müssen. BITTE BEAuchtEN: Starten Sie das System nur dann, wenn die Patrone voll ist. Bei einem Patronenaustausch ist die Anzeige „Reinigungsmittelmenge gering" nur dann korrekt, wenn sich die Austauschpatrone auf der gleichen Höhe befindet wie die vorherige.

Zurücksetzen:

1 Schalten Sie den Hauptschalter (A) auf EIN und halten Sie den Schalter Reinigungsmittel (F) 2 Sekunden lang gedrück. Siehe Abbildung auf der nachsten Seite bezüglich Anzeigen der Reinigungsmittelvorrichtung.

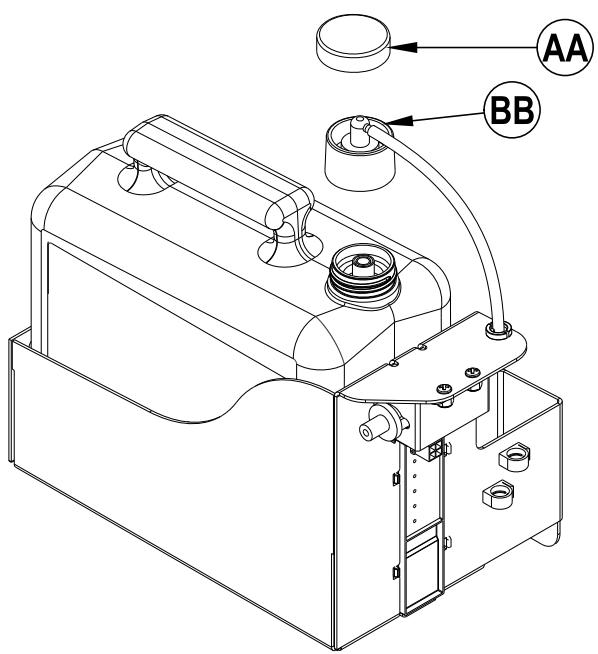

SPEZIELLE ANLEITUNGEN FÜR NICT WIEDERBEFULBARE PATRONEN:

Entfernen Sie den Deckel (AA) und legen Sie die Patrone in den Reinigungsmittelbehalter. Installieren Sie die Dichtungskappe (BB), wie dargestellt.

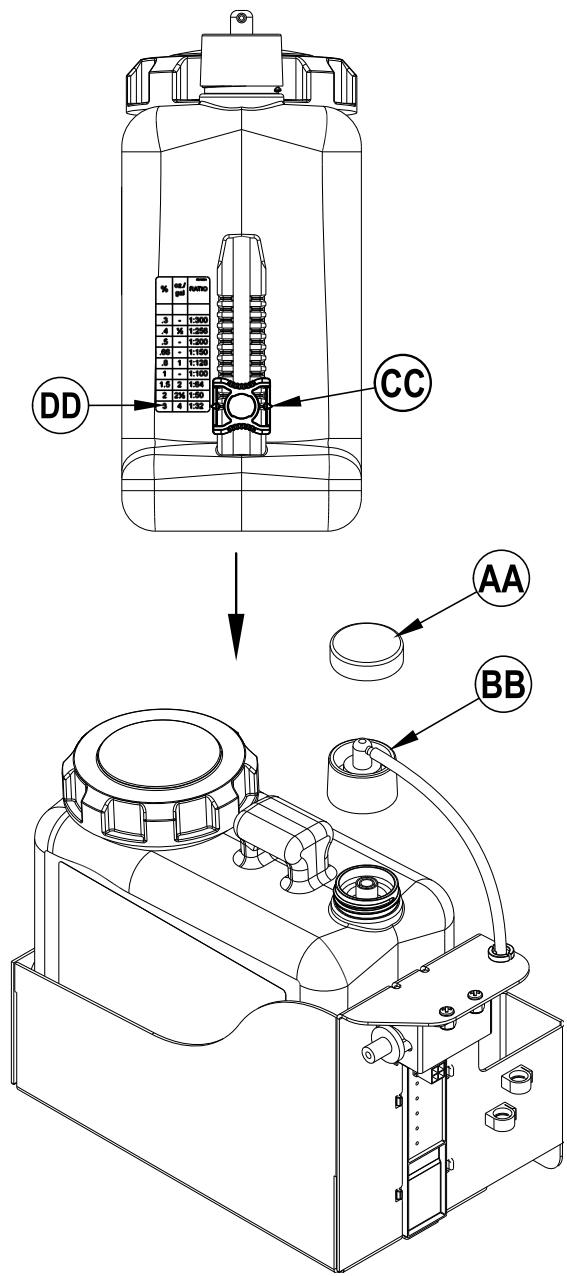

SPEZIELLE ANLEITUNGEN FÜR WIEDERBEFÜLLBARE PATRONE:

Füllen Sie die Reinigungsmittelpatrone mit maximal 1.25 gallons (4,73 l) Reinigungslösung: HINWEIS ZUR BEDIENUNG: Entfernen Sie die Reinigungsmittelpatrone aus dem Reinigungsmittelbehälter, bevor Sieihn fällen, damit keine Chemikalie auf die Maschine kommt. Es wird empfohlen, eine separate Patrone für jeder Reinigungsmittel zu benutzen. Die Reinigungsmittelpatronen sind mit einem weißen Aufkleber versehen, auf die Sie den Name des Reinigers schreiben können, um Verwechslungen zu vermeiden. Die Reinigungsmittelpatrone besitzt an einem Ende einen magnetischen Schieber (CC), der je nach Verdünningsanweisung auf der Herstellerflasche auf das richtige Mischverhältnis eingestellt werden muss. Schieber Sie den Magnetschieber (CC) auf die jeweilige Position des Hinweissschildes für das Mischverhältnis des Reinigungsmittels (DD). Beim Installieren einer neuer Patrone entfernen Sie den Deckel (AA) und legen Sie die Patrone in den Reinigungsmittelbehälter. Installieren Sie die Dichtungskappe (BB), wie dargestellt.

VORBEREITUNG UND VERWENDUNG DES REINIGUNGSMITTEL (EDS)-SYSTEMS

NASSSCHEUERN

WARNING

Überzeugen Sie sich davon, dass Ihnen die Bedienungselemente und deren Funktion geläufig sind. Wenn sich die gefüllte Maschine auf Rampen oder Steigungen befindet, sind plötzliche Stopps zu vermeiden. Vermeiden Sie plötzliches, scharfes Wenden.

Bergabfahren nur mit niedriger Geschwindigkeit. Auf Rampen darf lediglich beim Aufwärtsfahren gereinigt werden.

1 Bite fuhren Sie zunachst die Anweisungen im Abschnitt Vorbereitung der Maschine fur den Einsatz in dieser Bedienungsanleitung aus.
2 Schalten Sie den Hauptschalter (A) auf EIN (I). Die Leuchtanzeigen auf dem Bedienfeld leuchten auf. Achten Sie insbesondere auf die Batterieanzeige und den Betriebsstundenzahler auf der Anzeige (D).
3 For e n t f h t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0
4 Halten Sie den Frischwasserschalter (B) 5 Sekunden lang gedrückt, um den Boden vorzubehandeln. BITTE BEACHTEN: Dies muss vor Betätigung des Schalters Scheuern EIN (I) geschehen.
5 Betätigen Sie den Schalter Scheuern EIN (I) einmal für den Modus Normales Scheuern oder zweimal für den Modus Starkes Scheuern. Halten Sie diesen Schalter 5 Sekunden lang gedrück für den Modus Extremes Scheuern. Das Frischwassersystem und das Reinigungsmittelsystem (EDS-Modelle) besitzen 3 Voreinstellungen der Zufahrmerge, die mit den 3 Scheuermodie übereinstimmten (siehe Kontrollfeld). BITTE BEACHTEN: Es gibt eine Unterrückungsfunktion, wenn Sie die Frischwasserzufahrmerge erhöhen wollen, ohne darauf den Anpressdruck zu erhöhen. Halten Sie den Frischwasserschalter (B) 3 Sekunden lang gedrück (Frischwasseranzeige leuchtet auf), danach beginn der Reinigungsvorgang. Danach konnen Sie innerhalb von 3 Sekunden eine andere Zufahrmerge durch wiederholte Betätigung des Frischwasserschalters (B) einstellen, bis die Zufahrmengenanzeige (D1) die gewünschte Menge aneigt (Normal, Stark oder Extrem / siehe Kontrollfeld). Jede weitere Anpassung des Anpressdrucks setzen die Frischwasserzufahrmerge auf Null zurück.

BITTE BEAHTEN: Die Frischwasser-, Sauger- und Reinigungsmittel (Modelle EDS)-Vorrichtungen werden automatisch aktiviert, wenn der Schalter Scheuern EIN (I) betägt wird. Außer das Absenken der Absaugleiste (15) ist nicht mehr erforderlich. Jede individuelle Vorrichtung kann während des Scheuerns nur durch eine Betatigung des jeweiligen Schalters auf AUS oder zurück auf EIN gestellt werden. Wenn Sie den erweiterten Scheuersatz eingebaut haben, wird dieser nicht automatisch aktiviert. Sie müssen den Schalter Wiederverwenden (G) betätigten, um die Vorrichtung zu aktivieren. Die Wiederverwendungsvorrichtung schaltet sich solange nicht auf EIN, bis die Wasserhöhe im Auffangbehälter eine bestimmte Höhe erreicht.

6 Senken Sie die Absaugleiste mit dem Schalter Absenken / Anheiten der Absaugleiste (15).
7 Wenn der Fahrschalter (30) in der neutralen Position steht, werden die Scheuer-, Saug-, Frischwasser- und Reinigungsmittel (EDS)-Vorrichtungen aktiviert, starten jedoch nicht. Umfassen Sie den Handgriff (2), und drücken Sie den Fahrschalter (30) nach vorn, um die Scheuer-, Saug-, Frischwasser- und die Reinigungsmittel (EDS)-Vorrichtung zu starten und die Maschine vorwärts zu fahren. Zur optimalen Reinigung empfeihlt sich das Fahren im langsamen Schritttempo. Betätigten Sie den Schalter Frischwasserzufuhr (B) einmal zum AUSSCHALTEN, während Sie enge Wendungen fahren. Um die Maschine rückwärts zu fahren, ziehen Sie den Fahrschalter (30) nach hinten. Beim Rückwärtsfahren der Maschine laufen die Bürsten weiter, die Frischwasserzufuhr und Flüssigkeitsabgabe werden jederoch nicht fortgesetzt.

VORSICHT!

Um eine Beschädigung des Bodens zu vermeiden, muss die Maschine bei laufenden Bürsten ständig bewegt werden.

Bei extrem verschmuttenden Bden reicht ein Schribddurchgang oft nicht aus, und es muss in zwei Arbeitsgängen gereinigt werden. Dierer Vorgang ist der gleiche wie deromalige Schrubbvorgang, es sei dann, beim ersten Mal befindet sich die Absaugleiste in „Nach oben“-Stellung. Auf diese Weise kann die Reinigungsfluigkeit langere Zeit auf den Boden einwirken. Im zweite Arbeitsgang wird der gleiche Bereich nochmals mit abgesenkter Absaugleiste befahren, um die ausgebrachte Flüssigkeit aufzunehmen.
9 Der Auffangbehälter besitz einen automatischen Schalter zum Ausschalten, der ALLE Systeme auf AUS schaltet, ausgenommen dem Antriebsystem, wenn der Behälter voll ist. Wenn dieser Schalter aktiviert wird, muss der Auffangbehälter entleert werden. Die Maschine nimmt kein Wasser auf oder scheuert mit aktiviertem Schalter. BITTE BEACHTEN: Alle anderen Anzeigen verschwinden und eine Anzeige „Auffangbehälter VOLL" (FF) leucht im Anzeigenfeld auf, wenn der Schalter aktiviert wird.
10 Wn der Benutz der das Schrubben beenden moe, oder falls der Auffangbehaler gefuillst ist, ist der Aus-Knopf fur den Schrumborg (H) einmal zu drucken. Dadurch werden die Schrubbbrslen und die Flusigkeitsabgabe automatisch gestopt, und das Burstengehuse wird angehenob. BITTE BEAHTEN: Die Saugfunktion schaltet sich nach 10 Sekunden Verzogung aus. Auf these Weise wird eventuell auf dem Boden verbliebenes Wasser noch aufgenommen, ohne ein erneutes Einschalten des Saugsystems zu erfordern.
11 Heben Sie die Absaugleiste an, fahren Sie die Maschine zur vorgesehen Abwasser-Entsorgungsstelle und entleeren Sie den Auffangbehälter. Zum Entleeren erhnen Sie den Schmutzwasserablassschlauch (22) von der Aufhängung und öffnen den Deckel (Schlauchende damit über den Wasserspiegel im Schmutzwassertank halten, um plötzliches Herausspriten des Wassers zu verhindern). Der Ablassschlauch des Auffangbehälters (22) kann gestrück werden, um den Fleeßvorgang zu regulieren. Füllen Sie den Frischwassertank, und fahren Sie mit dem Schrubben fort.

BITTE BEACHTEN: Überzeugen Sie sich davon, dass der Schmutzwassertankdeckel (5) und der Deckel des Ablassschlauchs (22) vorschfrsmaig angebracht sind, da die Maschine das Schmutzwasser sonst nicht einwandfrei vom Boden aufnehmen kann. Wenn die Batterien aufgeladen werden,müssen, leuchtet die Anzeige Batteriestand NIEDRIG (CG) auf. Der Saugmotor schaltet sich nach 30 Sekunden aus. Bringen Sie die Maschine zu einer Service-Station und laden Sie die Batterien entsprechend den Anweisungen these Handbuchim Kapitel Batterien auf.

NASSSAUGEN

Bringen Sie die zusätzlich erhältlichen Zubehörteile zum Nassgaugen an der Maschine an.

1 Nehmen Sie den Schmutzwasserschlauch (28) von der Absaugleiste (12) ab.
2 Bringen Sie die passenden Geräte für die Aufnahme nasser Substanzen an (bei Nilfisk erhältlich).
3 Schalten Sie den Hauptschalter (A) auf EIN.
4 Betätigen Sie einmal den Schalter für Putzstab (E), um den Saugmotor auf EIN zu stellen.

BITTE BEAHTEN: Lesen Sie dazu das Wartungshandbuch, um detaillierte Funktionsbeschreibungen aller Steuerungen und Informationen über optionale Programmierbarkeit zu erhalten.

NACH DEM EINSATZ DER MASCHINE

1 Heben Sie die Bürsten (bzw. Kissen), und haben Sie die Absaugleiste.fahren Sie die Maschine zu einem Wartungsbereich.
2 Schalten Sie den Hauptschalter (A) AUS, undziehen Sie den Schlüssel ab.
3 Zum Entleeren des Reinigungsmitteltanks halten Sie den Frischwasserablassschlauch (16) von der Kniehalterung. Richten Sie den Schlauch auf einen Bodenablauf oder einen Eimer. Spulen Sie den Tank mit sauberem Wasser aus. Prufen Sie die Reinigungsflüssigkeitschläuche. Erneumann Sie Schläuche, die eingeknicht oder beschädigt sind.
4 Zum Entleeren des Auffangbehalters entfernen Sie den Schmutzwasserablassschlauch (27) von der Aufhängung und offnen den Deckel (Schlauchende damit über den Wasserspiegel im Schmutzwassertank halten, um plötzlichen Herausspriten des Wassers zu verhindern). Der Ablassschlauch des Auffangbehalters (27) kann gedrückt werden, um den Fließvorgang zu regulieren. Spüssen Sie den Tank und die/eden Schalter des Auffangbehalters (32) mit sauberem Wasser. Prufen Sie den Schmutzwasser- und den Saugschlauch. Erneumann Sie Schläuche, die eingeknicht oder beschädigt sind. BITTE BEACHTEN: Überzeugen Sie sich, dass kein Wasser während des Reinigens an das Ansaugblatt des Saugmotors (4) kommt.

HINWEIS: Haben Sie das optionale erweiterte Scheuersystem installiert, ist das System von Reinigungsmittelrückständen zu befren.

4A Entleeren und spulen Sie den Schmutzwassertank grundlich nach jedem Gebrauch und fullen him dann zu ca. 1/3 mit klarem Wasser.
4b Drucken Sie den Knopf zum erweiterten Scheuern (G) und halten Sie hin 3 Sekunden lang gedrück (Die Anzeige goes auf grün), um die Reinigung einzuleiten. Die Reinigung daert 20 Sekunden. HINWEIS: So werden die Rückstände aus dem System gespüt. Ohne diesen Vorgang verstopf der Schmutz u. U. die erweiterte Pumpe und/oder das Magnetventil.
5 Nehmen Sie die Bürsten bzw. Zwischenplattenhalter ab. Spulen Sie die Bürsten bzw. Platten mit warmem Wasser ab, und hängen Sie sie zum Trocknen auf. Polierscheiben müssen vor erneuter Benutzung vollig trocken sein. BITTE BEACHTEN: Entweder konnen Sie die Bürsten manuell oder automatisch entfern, indem Sie den Schalter Scheuern AUS (H) 5 Sekunden lang gedrück halten (Nur bei Scheibenmodellen).
6 Nehmen Sie die Absaugleiste ab, spulen Sie sie mit warmem Wasser ab, und hangen Sie sie zum Trocknen auf.
7 Fuhren Sie alle nach dem unterstehenden Wartungsplan erforderlichen Wartungsarbeiten aus, bevor Sie die Maschine abstellen.

WARTUNGPLAN

WARTUNGSEINHEIT	Täglich	Wöchentlich	monatlich	Jährlich
Laden der Batterien	X
Prüfen/Reinigen der Behälter/Schlüuche (reinigen Sie die Schalter des Aufgangbehalters & Ansaugblatts)	X
Prüfen/Reinigen/Rotation der Bürsten/Kissen	X
Absaugleiste prüfen/reinigen	X
Reinigen des Schmutzbehalters am Zylindersystem	X
Reinigen Sie das Erweiterte Scheuersystem (falls installiert)	X
Prüfen Sie den Wasserstand jeder Batteriezelle (gilt nicht für Gelzellbatterien)		X
Bürstengehäuse-Schurze prüfen		X
Inspektion und Reinigung des Reinigungsmittelfilters		X
Reinigen des Reinigungsmittel-Sammelrohrs am Zylindersystem		X
Säubern des Reinigungsmittelsystems (nur für EDS-Modèle)		X
Maschine schmieren			X
* Prüfen der Kohlebürtsten				X

• Lassen Sie die Motorkohlebürsten einmal jährlich bzw. nach jeweils 300 Betriebsstunden von einem Servicetechniker von Nilfisk prufen. Die Kohlebürsten des Bürstenmotors und des Antriebsmotors sind nach 500 Stunden oder einmal jährlich zu inpizieren.

BITTE BEAHTEN: Weitere Einzelheiten die Wartung sowie Service-Reparaturen betreffend entnehmen Sieitte dem Service-Handbuch.

8 Stellen Sie die Maschine an einem sauberen, trockenen Ort ab.
9 Drehen Sie den Hauptschalter auf (A) AUS (O), und entfern den Sie den Schlüssel.

WARTUNG DES SAUGGEBLÄSEMOTORS

Lassen Sie die Motorkohlebürstenomal jährlich oder nach jeweils 300 Betriebsstunden von der Nilfisk-Vertretung prufen.

WICTIG!

Motorschäden infolge von unterlassener Wartung der Kohlebürsten fallen nicht unter die Garantie.itte beachten Sie die Angaben bezüglich der Garantiebeschränkungen.

SCHMIEREN DER MASCHINE

Schmieren Sie einmal pro Monat folgende Komponenten mit leichtem Maschinenöl:

Haupt-Drehpunkte für das Bürstengestänge (A).
Anzahl der Anpassungsknöfe für Absaugleisten-Befestigungswinkel (B).
Anschlagsrad der Absaugleiste (C).
Haupt-Drehpunkte für das Bürstengestänge (D).
Scheuerdeck-Stoßfängerräder.

Einmal im Quartal sollen den Sie das Folgende einschmieren

Hintere Drehringe des Laufrads (E).

AUFLADEN DER NASSBATTERIEN

Laden Sie die Batterien immer dann auf, wenn die Maschine benutzt wird oder wenn die Batterieanzeige (D) weniger als voll angibt.

WARNING!

Die Batterien nicht vor dem Laden auffullen.

Die Batterien in gut belufteten Bereich aufladen.

Bei der Arbeit an den Batterien ist das Rauchen verboten.

Bitte treffen Sie vor bzw. bei der Arbeit an den Batterien folgende Sicherheitsvorkehrungen:

• Legen Sie jeglichen Schmuck ab.
• Rauchen Sie nicht.
• Setzen Sie eine Schutzbrille auf und legen Sie Gummihandschuhe und eine Gummischürze an.
• Sorgen Sie für eine gute Belüftung des Arbeitsbereiches.
• Achten Sie darauf, dass Werkzeuge nie mehr als eine Batterieklemme möglichst berühren.
• Klemmen Sie IMMER zuerst das negative Erdungskabel ab, wenn Sie die Batterien auswechseln, um Funken zu vermeiden.
• Schließen Sie IMMER das negative Erdungskabel als letztes an, wenn die Batterien eingebaut werden.

Wenn ihre Maschine mit bereits integriertem Batterieladegerat geliefert wird, beachten Sie Folgendes:

Schalten Sie den Hauptschalter (A) auf AUS. Rollen Sie das Elektrokabel von der Seite des integrierten Ladegerätes ab und stecken Sie es in eine korrekt geerdete Anschlussdose.

Lesen Sie dazu das OEM-Produkhandbuch für eine detailierte Betriebsanleitung.

Wenn ihre Maschine ohne integriertes Batterieladegerät gefelert wird, beachten Sie Folgendes:

Klemmen Sie die Batterien von der Maschine ab und schlieben Sie den Stecker des Ladegerates an den Batteriepackanschluss an (25). Richten Sie sich nach den Anweisungen am Batterieladegerat. HINWEIS ZUR BEDIENUNG: Überzeugen Sie sich, dass Sie das Ladegerät in den Anschluss mit dem Griff daran einstecken.

VORSICHT!

Um eine Beschädigung von Bodenflächen zu vermeiden,itte nach dem Aufladen Wasser- und Sauerrückstände von den Oberseiten der Batterien abwischen.

ÜBERPRÜFEN DES BATTERIEFLUSSIGKEITSSTANDES

Prufen Sie die Batterieflüssigkeitsstände mindestens einmal pro Woche.

Nehmen Sie nach dem Aufladen der Batterien die Beluftungskappen ab, und prufen die Flüssigkeitsstände in allen Batteriezellen. Fullen Sie destilliertes oder entmineralisiertes Wasser mit einem Dosierer (in KFZ-Zubehörgeschäften erhältlich) bis zur Fülmarke (bzw. bis 10 mm über den Oberkanten der Trennwände) in die Zellen. Die Batterien dürfen NICHT überfüllt werden!

VORSICHT!

Wenn die Batterien überfüllt werden, kann Säure auf den Boden gelangen.

Ziehen Sie die Belüftungskappen fest. Waschen Sie die Oberseiten der Batterien mit einer Lösung aus doppelkohlensaurem Natron und Wasser (2 Esslöfel auf einen I Wasser) ab.

AUFLADEN VON GEL(VRLA)-BATTERIEN

Laden Sie die Batterien immer dann auf, wenn die Maschine benutzt wird oder wenn die Batterieanzeige (D) weniger als voll angibt.

WARNING!

Die Batterien in gut belufteten Bereich aufladen.

Bei der Arbeit an den Batterien ist das Rauchen verboten.

Bitte treffen Sie vor bzw. bei der Arbeit an den Batterien folgende Sicherheitsvorkehrungen:

• Legen Sie jeglichen Schmuck ab.
• Rauchen Sie nicht.
• Setzen Sie eine Schutzbrille auf und legen Sie Gummihandschuhe und eine Gummischürze an.
• Sorgen Sie für eine gute Belüftung des Arbeitsbereiches.
• Achten Sie darauf, dass Werkzeuge nie mehr als eine Batterieklemme möglichst berühren.
• Klemmen Sie IMMER zuerst das negative Erdungskabel ab, wenn Sie die Batterien auswechseln, um Funken zu vermeiden.
• Schließen Sie IMMER das negative Erdungskabel als letztes an, wenn die Batterien eingebaut werden.

VORSICHT!

Her spannungsdosierte Blei(VRLA)-Batterie wird NUR DANN eine ausgezeichnete Leistung wiedergeben und eine large Lebensdauer haben, WENN SIE KORREKT AUFGELADEN WURDE! Ungenugende oder Überladung verkurzt die Lebensdauer und begrenzt die Leistungsfähigkeit. BEFOLGEN SIE DIE LADEANWEISUNGEN GANZ GENAU! VERSUCHEN SIE DIESE BATTERIE NICHT ZU ÖFFNEN! Wenn man eine VRLA-Batterie öffnet, verliert sie ihren Druck und die Pole werden mit Sauerstoff kontaminiert. DIE GARANTIE WIRD UNGÜLTIG, WENN DIE BATTERIE GEÖFFNET WIRD.

Wenn ihre Maschine mit bereits integriertem Batterieladegerat gefelert wird, beachten Sie Folgendes:

Schalten Sie den Hauptschalter (A) auf AUS. Rollen Sie das Elektrokabel von der Seite des integrierten Ladegerates ab und stecken Sie es in eine korrekt geerdete Anschlussdose.

Lesen Sie dazu das OEM-Produkhandbuch für eine detaillierte Betriebsanleitung.

Wenn ihre Maschine ohne integriertes Batterieladegerät gefeliefert wird, beachten Sie Folgendes:

Klemmen Sie die Batterien von der Maschine ab und schlieben Sie den Stecker des Ladegerates an den Batteriepackanschluss an (25). Richten Sie sich nach den Anweisungen am Batterieladegerat. HINWEIS ZUR BEDIENUNG: Überzeugen Sie sich, dass Sie das Ladegerat in den Anschluss mit dem Griff daran einstecken.

WICHTIG: Sie müssen ein geeignetes Ladegerät für den Gebrauch von Gelzell-Batterien besitzen. Verwenden Sie nur “spannungsdosierte” oder “spannungsbegrenzte” Ladegerät. Standard-Konstantstrom- oder Axialstrom-Ladegeräte DURFEN NICT verwendet warden. Empfehlenswert ist ein Ladegerät mit Temperatursensor, da manue Anpassungen niemals akurat sind und jeder VRLA-Batterie beschädigten.

WARTUNG DER ABSAUGLEISTE

Wenn die Absaugleiste schmale Wasserspuren am Boden hinterlasst, sind die Wischblätter wahrrscheinlich verschmutzt oder beschädigt. Entfernen Sie die Absaugleiste, sollen Sie diese unter warmem Wasser, und inspierten Sie die Wischblätter. Wenden oder ernuern Sie die Wischblätter, falls diese Kerben aufweisen, zerrissen, weil oder abgenutzt sind.

Wenden oder Erneuern des hinteren Wischblattes der Absaugleiste...

1 Siehe Abb. 5. Hebien Sie das Absaugleistengerät vom Boden, und öffnen Sie den mittlenen Riegel (19) am Absaugleistengerät.
2 Entfernen Sie die Spanningsstahlbänder (26).
3 Schiebern Sie das hintere Wischblatt von den Passstiften (27).
4 Das Wischblatt der Absaugleiste hat vier beim Betrieb benutzte Kanten. Wenden Sie das Wischblatt so, dass eine reine, unbeschädigte Kante dem vorderen Teil der Maschine zugewandt ist. Erneern Sie das Wischblatt, wenn alle vier Kanten Kerben aufweisen, zerrissen oder in großem Bogen rundgeschlossen sind.
5 Installieren Sie das Wischblatt, indem Sie die Schritte in umgekehrer Reihenfolge ausfuhren, und justieren Sie die Absaugleiste.

Wenden oder Erneuern des vorderen Wischblattes der Absaugleiste...

1 Heben Sie das Absaugleistengerät vom Boden, losen Sie die (2) Drehschrauben (20), montieren Sie den Schmutzwasserablassschlauch ab (28) und entfernene Absaugleiste (12) von der Halterung.
2 Entfernen Sie zuerst die hinteren Spannungsstahlbänder (26).
3 Entfernen Sie alle Flügelmuttern, die das vordere Wischblatt an Ort und Stelle halten, und entfern Sie daraufhin Spannriemen und Wischblatt.
4 Das Wischblatt der Absaugleiste hat vier beim Betrieb benutzte Kanten. Wenden Sie das Wischblatt so, dass eine reine, unbeschädigte Kante dem vorderen Teil der Maschine zugewandt ist. Erneern Sie das Wischblatt, wenn alle vier Kanten Kerben aufweisen, zerrissen oder in großem Bogen rundgeschlossen sind.
5 Installieren Sie das Wischblatt, indem Sie die Schritte in umgekehrer Reihenfolge ausfuhren, und justieren Sie die Absaugleiste.

Justieren Sie den Anstellwinkel der Absaugleiste nach jedem Umwenden bzw. Erneumann des Wischblattes, oder wenn die Absaugleiste den Boden nicht trocken hinterlässt.

So justieren Sie den Anstellwinkel der Absaugleiste:

1 Stellen Sie die Maschine auf einer glatten, ebenen Flache ab, und senken Sie die Absaugleiste zum Boden.
2 Fren Sie die Maschine langsam vorwerts, und drehen Sie damit die Absaugleisten-Justierschraube (21), bis sich das hintere Absaugleistenwischblatt uber die gesamte Breite der Absaugleiste gleichmäßig nach hintern biegt.

WARTUNG DER/DES AUFFANGBEHÄLTER-SCHALTER(S)

Wenn die/der Auffangbehalter-Schalter schmutzig wird, kann dies den korrekten Arbeitsablauf beeinträchtigen. Ein Ausschaltknopf für Schmutzaufnahme kann dazu führen, dass der Saugmotor überhaupt nicht mehr Funktioniert oder nicht ausschaltet, wenn der Tank voll ist. Schmutzige Schalter des erweiterten Scheuersystems konnen verhindern, dass das optionale erweiterte Scheuersystem richtig Funktioniert.

Ein tagesliches Durchspullen des Aufgangbehalters reicht nicht aus, um die Schalter sauber zu halten. Sie müssen diesen für eine sorgfällige Reinigung auseinander因为他们 sind nicht anders angehen. Es ist sehr wichtig, alles wieder in der richtigen Reihenfolge zusammenzubauen, damit die Maschine Funktioniert. Siehe dazu Abbildung 6, auf der die richtige Richtung der Schalterpufferausleger dargestellt wird.

Lesen Sie dazu für einen detaillierten Zusammenbau und Reinigungsanweisungen das Wartungshandbuch.

GROSSE DER SCHEIBENSCHEUERSCHÜRZE ANPASSEN

VORSICHT!

Schalten Sie den Schlüsselschalter (A) auf AUS (O) undziehen Sie den Schlüssel ab, bevor Sie die Bürsten austauschen und eine Wartungsluke offen.

Die Höhe der Scheibenscheuerschürze kann an die Art der Nutzung angepasst werden.

Wenn man die Höhe der Scheibenscheuerschürze anpasst...

1 Heben Sie das Scheuerdeck (7) an, schalten den Hauptschalter (A) auf AUS und ziehen Sie den Schlüssel ab.
2 Siehe Abbildung 7. Ziehen Sie den Scheuerdeck-Stoßfänger (9) nach OBEN bis zum Ende des Scheuerdecks, sodass die Schürze wie dargestellt, nicht gehalten wird. BITTE BEACHTEN: Vor Entfernen der Scheuerdeckschürze (8) achen Sie darauf, an welchen der 3 verschiedene Hohen der Buchsen die Schürze befestigt wurde. An einigen Maschinen muss eine große Klammer gelost und entfern werden, bevor der Stößfänger ausgebaut werden kann.
3 Wenn Sie die Schurze absenken worden, bewegen Sie diese wie dargestellt nach unter bis zur nachsten Ebene der Buchsen. Service-Hinweis: Bauen Sie die Schurze ein, indem Sie an der ersten Ausrichtung auf der rechten Seite wie dargestellt beginnen und um das Deck gegen den Uhrzeigersinn befestigen, bis sie auf allen Stutzen eingerastet ist.
4 Ziehen Sie den Stoßfänger (9) nach hinten über die Schürze (8). BITTE BEACHTEN: Überzeugen Sie sich davon, dass die Schürzenausrichtungsstutzen am kleineren Innenkanal des Stoßfängers eingesetzt sind und dass die Schürze keine dieser Stutzen herausschiebt.

ABBILDUNG 7

AUSLOSEN DER AUTOMATSICHERUNGEN

Automatsicherungen schützen Stromkreise und Motoren vor Beschädigungen, die durch Überlastung verursacht werden können. Wenn eine Automatsicherung auslöszt, schalten Sie den Hauptschlüsselschalter (A) auf AUS undziehen den Schlüssel ab. Versuchen Sie daraufhin, die Ursache festzustellen. Nachdem das Problem behoben worden ist, setzen Sie die Automatsicherung durch Eindrücken des Knopfes zurück. Wenn der Knopf nicht eingedrückt bleibt, warten Sie fünf Minuten ab, und wiederholen Sie den Versuch. Wenn die Automatsicherung wiederholt auslöszt, wenden Sie sichitte zwecks eines Service an Nilfisk.

Mögliche Ursachen eines Auslösens der Automatsicherung des Regelkreises (18) konnten sein:

1 Kurzschluss in den Leitungen - bitten Sie einen Kundendienst-Techniker von Nilfisk, an der Maschine eine Wartung vorzunehmen

Mögliche Ursachen eines Auslösens der Automatsicherung des Radantriebes (17) konnten sein:

Die Antriebsradache ist vollig verschmutzt.
2 Lager des Antriebsmotors ist abgenutzt
3 Ständiger Einsatz auf Rampen

SCHLECHTE WASSERAUFNAHME

1 Aufgangbehälter ist voll, der Aus-Schalter des Saugers ist aktiviert oder schmutzig
2 Verstopfes Saugsystem (Absaugleiste und Schläuche)
3 Saugschläuche nicht angeschlossen oder beschädigt.
4 Absaugleiste nicht korrekt eingestellt
5 Dichtung der Abdeckung des Auffangbehalters beschädigt

DIE ABSAUGLEISTE HINTERLÄSST STREIFEN

1 Schmutzpartikel unter dem Wischblatt der Absaugleiste
2 Wischblatt abgenutzt, geknicht oder zerrissen
3 Absaugleiste nicht korrekt eingestellt

WIRBELSPUREN

1 Die Maschine wird mit trockenen Bürsten bzw. Kissen betrieben (ohne Reinigungslösung)
2 Falsche Bürsten bzw. Kissen für den Anwendungszweck
3 Schmutzpartikel in den Bürsten (bzw. Kissen)

KEINE FRISCHWASSERZUFUHR

1 Unterdruck-Abschaltventil für Frischwasser (13) ist geschlossen.
2 Frischwasserfilter (11) ist verstopft.
3 Leistung der Frischwasserpumpe ist mangelhaft.

SCHEUERDECK HEBT SICH WÄHREND DES SCHRUBBENS AN (ZYLINDRISCH)

1 Schmutz befindet sich zwischen Bürsten und Bürstengehäuse.
2 Bürstenmotorlager ist mangelhaft.

KEINE REINIGUNGSMITTELZUFUHR (EDS)

1 Leere Reinigungsmittelpatrone.
2 Verstopftes oder abgeknicktes Rohr.
3 Verkabelung der Reinigungsmittelpumpe ist abgeklemmt oder nicht richtig angeschlossen.
4 Trockener Dichtungsdeckel der Reinigungsmittelpatrone ist nicht abgedachtet.

TECHNISCHE DATEN (am gerämt montiert/getestet)

Modell		BA 625	BA 725
			BA 725C
Modellnummer		56315800	56315801
			56315802
Spannung, Batterien	V	24V	24V
Batteriekapazität	Ah	238	238
Schutzklasse		IPX3	IPX3
Schalldruckpegel (ISO 11201)	dB(A)	70	70
Geräuschpegel (ISO 3744)	dB(A)	Lwa 87.6	Lwa 87.6
Bruttogewicht	Ibs. / kg	780 / 354	780 / 354
Vibrationen an Bedienelementen (ISO 5349-1)	m/s2	.23m/s2	.23m/s2
Einsatz auf Steigungen		2% (1°)	2% (1°)

Modell		BA 825
Modellnummer		56315803
Spannung, Batterien	V	24V
Batteriekapazität	Ah	238
Schutzklasse		IPX3
Schalldruckpegel (ISO 11201)	dB(A)/20μPa	70
Geräuschpegel (ISO 3744)	dB(A)	Lwa 87.6
Bruttogewicht	Ibs. / kg	780 / 354
Vibrationen an Bedienelementen (ISO 5349-1)	m/s2	.23m/s2
Einsatz auf Steigungen		2% (1°)

EDS = EDS(Chemische Einspritzung) (IE: BA 725 EDS)
C = Zylindrisch (IE: BA 725C)

TABLE DES MATIÈRES

Page

Introduction. B-3

Technische gegevens C-22

INLEIDING

Konformitätserklarung
