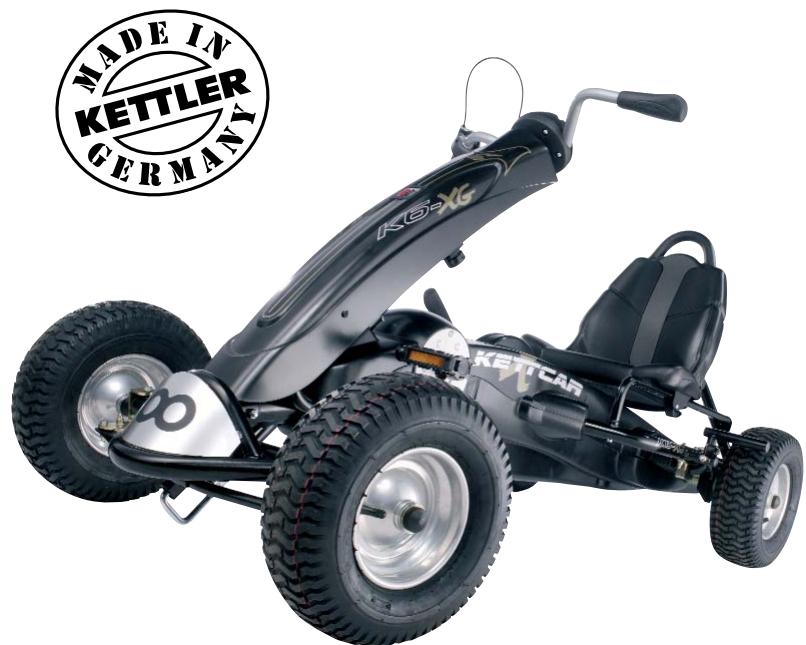

Montageanleitung für Kettcar „NEVADA K6 XG"

Art. Nr. 08876-760

Der Umwelt zuliebe: wir drucken auf 100% Altpapier!

Abb.ähnlich

FREIZEIT MARKE KETTLER

Inhaltsverzeichnis

Table of Contents - Sommaire - Inhoudsopgave

Índice • Indice • Spís tresci

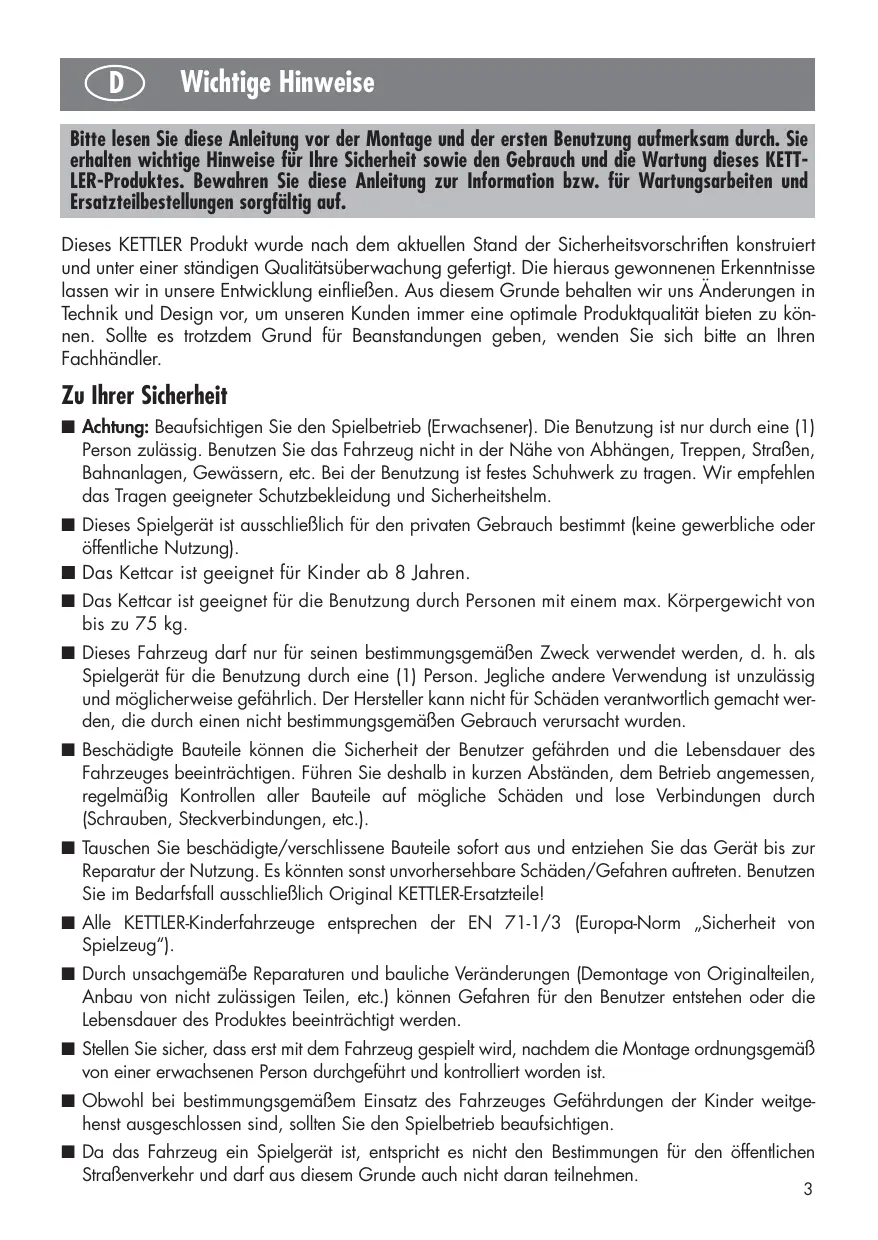

D Wichtige Hinweise 3-5

• Funktionen und Bedienung des Ketcartachos 6-7
  Montage 38-58

-Assembly Instructions 8-10

Bitte lessen Sie diese Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung dieser KETTLER-Produktes. Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten und Ersatzteilbestellungen sorgfältig auf.

Dieses KETTLER Produkt wurde nach dem aktuellen Stand der Sicherheitsvorschriften konstruiert und unter einer ständigen Qualitätüberwachung gefertigt. Die hieraus gewonnenen Erkennnisse halten wir in unsere Entwicklung einflieben. Aus thisem Grunde behalten wir uns Änderungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität bieten zu konnen. Sollte esriotzdem Grund für Beanstandungen geben, wenden Sie sichitte an ihren Fachhandler.

Zu Ihrer Sicherheit

Achtung: Beaufsichtigen Sie den Spielbetrieb (Erwachsener). Die Benutzung ist nur durch eine (1) Person zulässig. Benutzen Sie das Fahrzeug nicht in der Höhe von Abhängen, Treppen, Straßen, Bahnanlagen, Gewässern, etc. Bei der Benutzung ist festes Schuhwerk zu tragen. Wir empfehlen das Tragen geeigneter Schutzbekleidung und Sicherheitshelm.
- Dieses Spielgerät ist ausschließlich für den privaten Gebrauch bestimmt (keine gewerbliche oder öffentliche Nutzung).
Das Kettcar ist geeignet fur Kinder ab 8 Jahren.
Das Kettcar ist geeignet für die Benutzung durch Personen mit einem max. Körpergewicht von bis zu 75 kg.
Dieses Fahrzeugarf nur fur seinen bestimmungsgemaien Zweck verwendet werden, d. h. als Spielgerat fur die Benutzung durch eine (1) Person. Jegliche andere Verwendung ist unzulassig und möglicherweise gefährlich. Der Hersteller kann nicht fur Schaden verantwortlich gemacht werden, die durch einen nicht bestimmungsgemaien Gebrauch verursacht wurden.
■ Beschädigte Bauteile können die Sicherheit der Benutzer gefährden und die Lebensdauer des Fahrzeuges beeinträchtigen. Führren Sie deshalb in kurzen Abständen, dem Betrieb angemessen, regelmäßig Kontrollen aller Bauteile auf mögliche Schäden und lose Verbindungen durch (Schrauben, Steckverbindungen, etc.).
Tauschen Sie beschädigte/verschlissene Bauteilesofar aus und entziehen Sie das Gerät bis zur Reparatur der Nutzung. Es konnten sonst unvorhersehbare Schäden/Gefahren auftreten. Benutzen Sie im Bedarfsfall ausschließlich Original KETTLER-Ersatzteile!
■ Alle KETTLER-Kinderfahrzeuge entsprechen der EN 71-1/3 (Europa-Norm „Sicherheit von Spielzeug").
Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, etc.) konnen Gefahren für den Benutzer entstehen oder die Lebensdauer des Produktes beeinträchtigt werden.
Stellen Sie sicher, dass erst mit dem Fahrzeug gespielt wird, nachdem die Montage ordnungsgemäß von einer erwachenen Person durchgeführt und kontrolliert worden ist.
■ Obwohl bei bestimmungsgemäßem Einsatz des Fahrzeuges Gefährdungen der Kinder weltgehenst ausgeschlossen sind, sollen den Spielbetrieb beaufsichtigen.
Da das Fahrzeug ein Spielgerät ist, entspricht es nicht den Bestimmungen für den öffentlichen Straβenverkehr undarf aus thisem Grunde auch nicht daran teilnehmer.

■ Bedenken Sie, dass bei der Benutzung von Schaukeln, Klettergerüsten, Dreirädern u. ä. immer die Gefahr eines Sturzes, eines Kippens usw. für den Benutzer besteht.
■ Verbinden Sie das Fahrzeug nicht mit anderen Fahrzeugen, Sportgeräten oder sonstigen Zugeinrichtungen, da das Kinderfahrzeug nicht für höhere Geschwindigkeiten vorgesehen ist.
■ Beachten Sie, dass Kinder ihre eigenen Fähigkeiten und bestimme (Gefahren-) Situationen oftmalns noch nicht richtig einschätzen können. Bedeken Sie auch, dass es durch das natürliche Spielbedürfnis und Temperament der Kinder zu unvorhersehbaren Situationen kommt kann, die eine Verantwortung seitens des Herstellers ausschreiben.
■ Tragen Sie davon Sorge, dass das Fahrzeug nur in einer gefahrenfreien Umgebung benutzt wird.
Das Fahrzeug ist ein unbeleuchtes Spielgerät. Die Benutzung im Dunklen ist gefährlich.
■ Bewahren Sie die nicht benutzten Deko-Aufkleber sorgsam auf und halten Sie Kleinkinder davon fern.ACHTUNG: Verschluckbare Kleinteile.Gefahr des Erstickens!
Achtung! Halten Sie während der Montage des Produktes Kinder fern (verschluckbare Kleinteile).
Bei Produkten mit Luftbereitung: Achtung! Ventilkappen immer fest anziehen und von Kindern fern halten (verschluckbare Kleinteile)!

Zur Handhabung

Achtung: Der Benutzer muss seine Fahrweise immer den örtlichen Gegebenheiten sowie seinen personlichen Fähigkeiten anpassen. Bei übertriebenen Kurvenfahrten mit überhöher Geschwindigkeit und eingeschlagener Lenkung kann Kippgefahr bestehen!
■ Kontrollieren Sie vor jeder Benutzung des Gerätes immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.
■ Beim Abstellen sichern Sie das Kettcar mit der Feststellbremse (links darüber dem Sitz) gegen Wegrollen (siehe Handhabung). Ebenso konnen Sie mit den Kontermuttern den Abstand zwischen Bremse und Reifen bei Abnutzung neu einstellen (Abstand ≤ 5 mm).
■ Unterweisen Sie Kinder im richtigen Umgang mit dem Fahrzeug und machen Sie sie auf möglich-iche Gefahren aufmerksam.
■ Beachten Sie, dass sich bei Geräten ohne Freilauf die Pedale auch mitdrehen, wenn das Fahrzeug nur geschoben wird oder rollt.
■ Bei Geräten mit Verstellmöglichkeit passen Sie diesenitte an die Körpergroße ihres Kindes an.
Transportieren Sie keine Gegenstände auf dem Fahrzeug.
■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder atzende Mittel.
■ Geben Sie vierteljährlich einigen Tropfen Öl an die Lagerbuchsen des Lenkers und der Röder.
■ Bei Modellen mit Luftbereitung: Beim Abstellen von Spieler geräten mit Luftbereitung auf Böden, die Lösungsmittelhaltige Stoffe enthalten oder mit solchen verklebt sind (z. B. PVC), besteht die Gefahr von Fleckenbildung durch eine chemische Reaktion mit dem Naturprodukt Kautschuk. Legen Sie im Zweifelsfall Abdeckmaterial unter die Räder. Achten Sie auf den richtigen Reifendruck (1,5 bar); ein zu niedriger Druck erhöht den Verschleib und erschwert das Fahren!
Das Kettcar Nevada II ist mit einer 7-Gang-Nabenschaltung ausgestattet, mit der für verschiedene Geländotypen durch Drehen des Handgriffs entsprechende Tretwiederstände eingestellt werden können.

1. Gang/geringer Tretwiederstand = An- und Bergfahren bis 7. Gang/höchster Tretwiederstand: Schnellfahren in ebenem Gelände.

Die Nabenschaltung ist Wartungsarm. Wartung und Einstellungen an der Gangschaltung sollen nur von Fachpersonal durchgefuhrt werden.

Unterweisen Sie Kinder insbesondere im richtigen Umgang mit der Funktionseise der Bremsen. Die Handbremse wirkt auf beiden Hinterräder und ist feststellbar (Parkbremse). Diese Bremse ist für Notbremsungen better geeignet als die Rücktrittbremse, die nur auf ein Hinterrad wirdt und deshalb nur zum Abbremsen aus moderaten Geschwindigkeiten benutzt werden sollente.

Die Rücktrittbremse ist - anders als beim Fahrrad - auch zum Rückwärtsfahren geeignet. Das heisst, das sich bei sehr starkem Einsatz der Bremse das angetriebene Rad ruckwärts drehen kann.

Montagehinweise

Die Montage muß sorgfältig und von einer erwachsenen Person durchgeführt werden. Sehen Sie sich diese Montageanleitung vor Beginn der eigentlichen Arbeit möglich an. Innerhalb der einzelnen Abbildungen ist die Montagefolge ggf. durch Buchstaben vorgegeben. Halten Sie sich möglich an die angegebenen Montageschritte, damit eine sichere Benutzung und Funktion gewährleistet ist.
■ Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie dazu sorgfältig und umsichtig bei der Montage des Gerätes vor!
Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, halten Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgehen konnen. Bei Folien/Kunststoffüten für Kinder Erstickungsgefahr!
■ Biite verschauben Sie zunachst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließendziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlüssel richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschrift auf festen Sitz. Achtung: wieder geloste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.
Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann. Warenretouren sind nur nach Absprache und mit transportsicherer (Innen-) Verpackung, möglichst im Originalkarton vorzunehmen. Wichtig ist eine detaillerte Fehlerbeschreibung/Schadensmeldung!
■ Aus fertigungstechnischen Gründen gehalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.

HEINZ KETTLER GmbH & Co.KG · SERVICECENTER · Henry-Everling-Str. 2 · D-59174 Kamen

Tel.: 02307 / 974-111

Fax: 02307 / 974-295

E-Mail: [e-mail]

KETTLER Austria GmbH · Ginzkeyplatz 10 · A-5020 Salzburg

Trisport AG · Im Hösch · CH-6331 Hünenberg

http://www.kettler.de

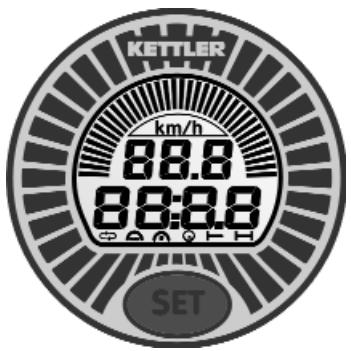

Anzeigen / Funktionen und Bedienung des Kettcartachos

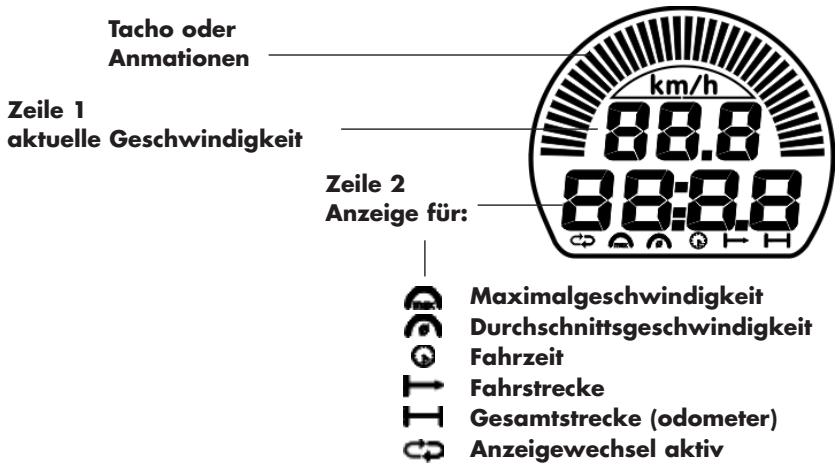

Anzeigen

Inbetriebnahme von Sender und Tacho

Übertragung der Senderkennung zum Tacho (Anlernen)

Legen Sie beiliegenden Batterien in das Batteriefach des Senders und des Tachos ein. Fahren Sie eine Meter. Der Sender funkt seine Kennung und der Empfänger im Tacho speichert diese. Nach Batteriewechsel muss das Anlernen erneut durchgefuhrt werden.

Anzeige im Fahrbetrieb

Die Tachoelemente zeigen unterschiedliche Animationen.

In der Zeile 1 unter km/h wird die aktuelle Geschwindigkeit angezeigt. In der Zeile 2 werden im Anzeigewechsel die Werte für Maximal-geschwindigkeit,

Durchschnittsgeschwindigkeit, Fahrzeit und Fahrstrecke dargestellt. Die Tachoelemente zeigen unterschiedliche Animationen.

Funktionen

Wechsel von Animations- zum Tachobetrieb

Drucken Sie die SET-Taste

länger. Die Segmente stellen einen Tacho dar.

Anzeigewechsel

Der automatische Anzeigewechsel wird mit kurzem Druck auf die SET-Taste gestopt. Die aktuelle Anzeige wird beibehalten. Das Symbol wird ausgeblendet. Mit mehrmaligen kurzem Drücken der SET-Taste, bis zum erneuten Erscheinen des Symbols, wird er wieder aktiviert.

Abschalten der Anzeige

Die Anzeige wird zur Batterieschonung nach 1 Minute ohne Impulse vom Sender oder ohne Tastendruck abgeschaltet.

Einschalten der Anzeige

Die Anzeige wird durch Drücken der SET-Taste aktiviert. Es werden kurz alle Segmente angezeigt. Danach werden die Gesamtkilometer angezeigt.

Gesamtkilometeranzeige (odometer)

Die Gesamtkilometer werden kurz mit odo in Zeile 1 und dem Wert in Zeile 2 dargestellt.

Eingabe des Raddurchmessers

Der Raddurchmesser ist mit 320 mm (für Nevada II) voreingestellt. Eine Änderung konnen Sie nur nach Einlagen der Batterie vornehmen. In Zeile 1 entscheidet Set und in Zeile 2 wird der Raddurchmesser kurz blinkend angezeigt. Mit der SET-taste konnen Sie den Wert erhöhen. Länges Drücken bewirkt eine Änderung der Verstellgeschwindigkeit. Schlieben Sie die Eingabe beim gewünschten Wert ab. Beim Wechsel zur Odometer-Anzeige wird dieser übernommen.

Kilometer- oder Meilen-Einstellung

Die Elektronik ist auf Kilometer voreingestellt. Das bedeutet dass alle Werte in Kilometer ausgegeben werden. Der Teilkreis km/h stellt die aktuelle Einstellung dar. Eine Anderung auf Meilen konnen Sie nur nach Einlagen der Batterie vornehmen. Wenn alle Segmente angezeigt werden, drucken Sie die SET-Taste. Wahrend Km blinkt, drucken Sie erneut die SET-Taste. Es wird m für Meileneinstellung angezeigt. Zeile 1 stellt SET und in Zeile 2 wird kurz blinkend der Raddurchmesser jetzt in Inch angezeigt. Mit der SET-Taste konnen Sie den Wert erhöhen. Länges Drucken bewirkt eine Änderung der Verstellgeschwindigkeit. Schlieben Sie die Eingabe beim gewünschten Wert ab. Beim Wechsel zur Odometer-Anzeige wird dieser übernommen. Der Teilkreis stelt m/h dar.

Löschen der Anzeige

Durch langeres Drücken der Anzeige wird die Anzeige neu gestartet.

Batteriespannung

Die Elektronik erkennt eine zu schwache Batteriespannung und zeigt diese mit Lo bAtt an. Spätestens dann sollen den Sie die Batterien ersetzten. Eine schwache Batteriespannung im Sender wird nicht erkannt. Sollen keine Impulse beim Fahren mehr übermittelt werden, überpufen Sie die Batterie des Senders.

Bei einem Batteriewechsel gehen die Gesamtkilometer verloren.itte notieren Sie vorher ihre Trainingskilometer.

Störungen

Bei merkwürdigem Verhalten des Trainingscomputers entnehmer Sie die Batterien, überprüfen Sie die Batteriespannung und setzen die Batterien wieder ein.

Trisport AG · Im Bösch 67 · CH-6331 Hünenberg

http://www.kettler.de

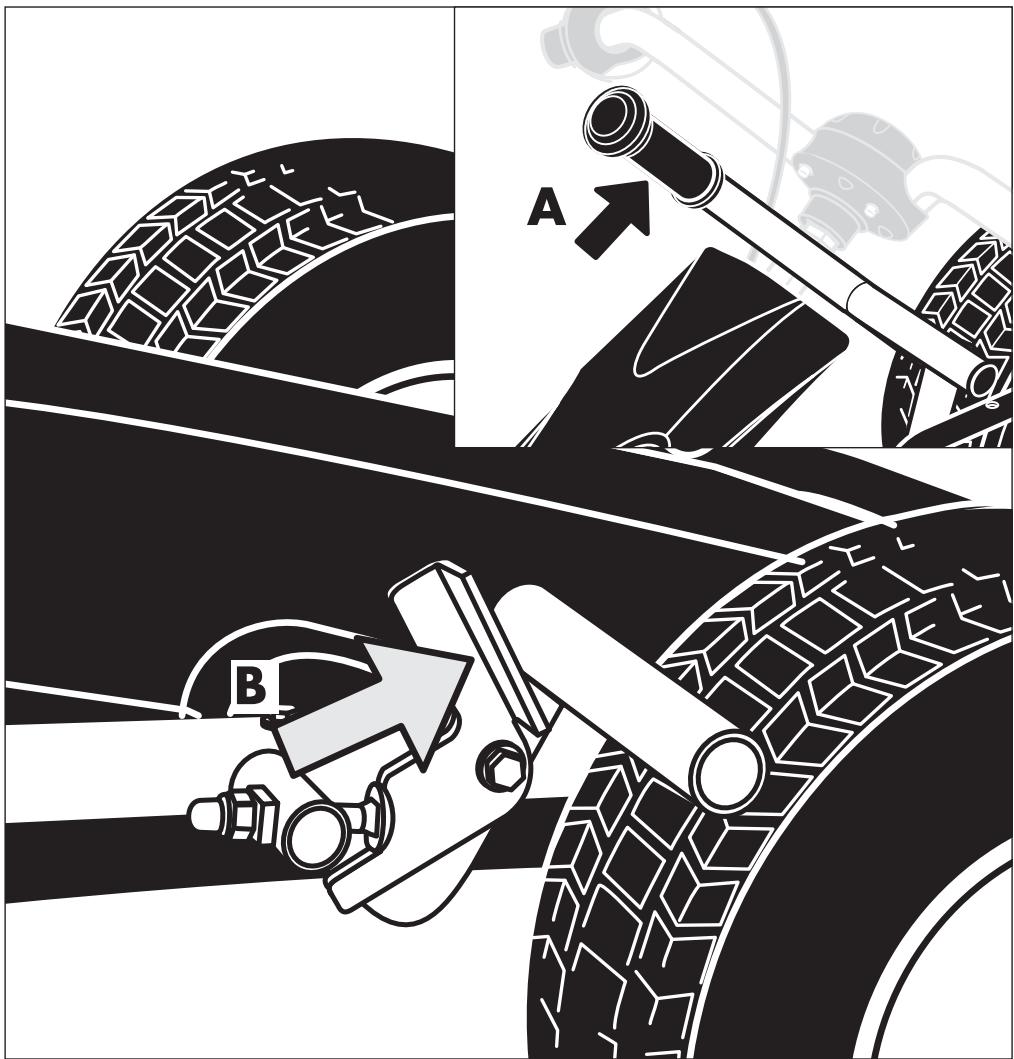

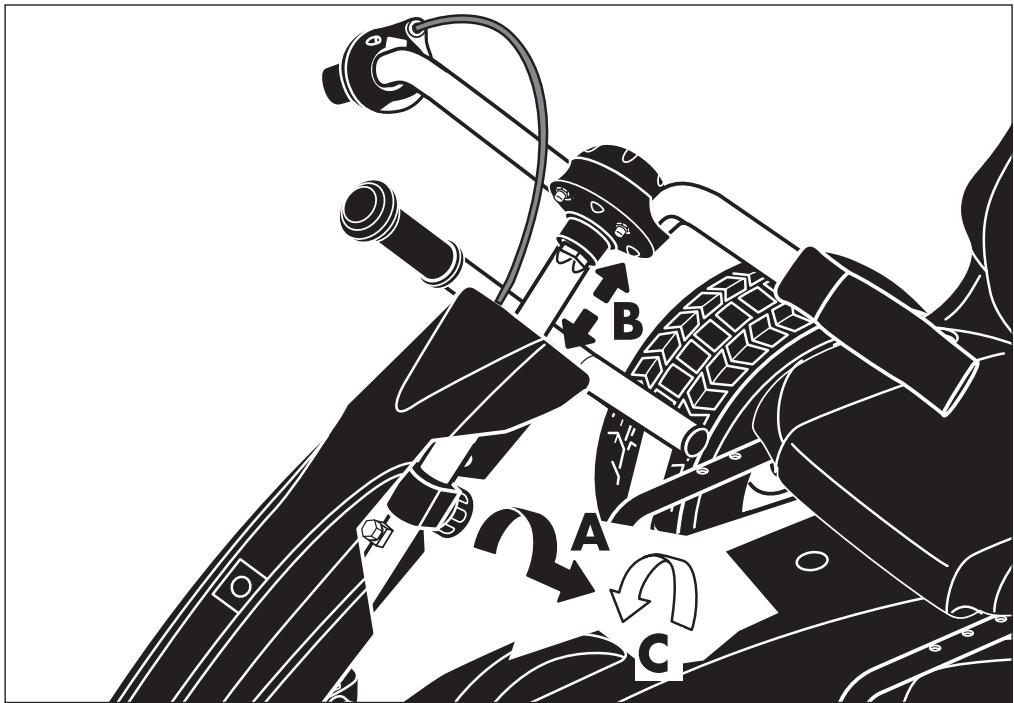

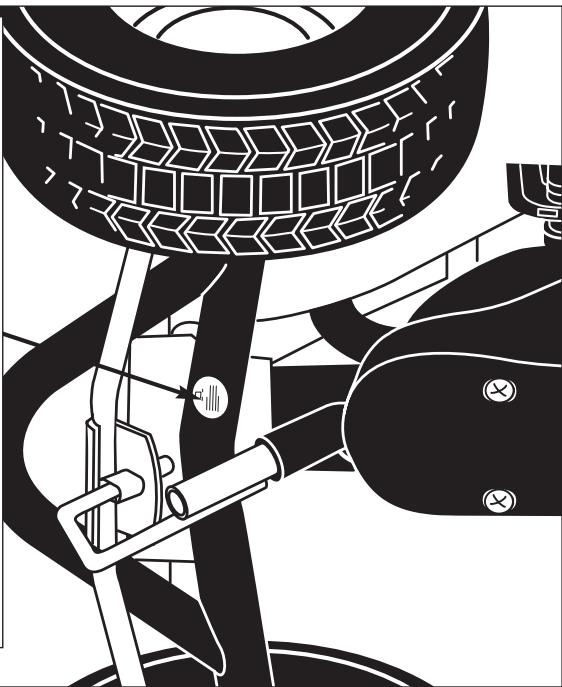

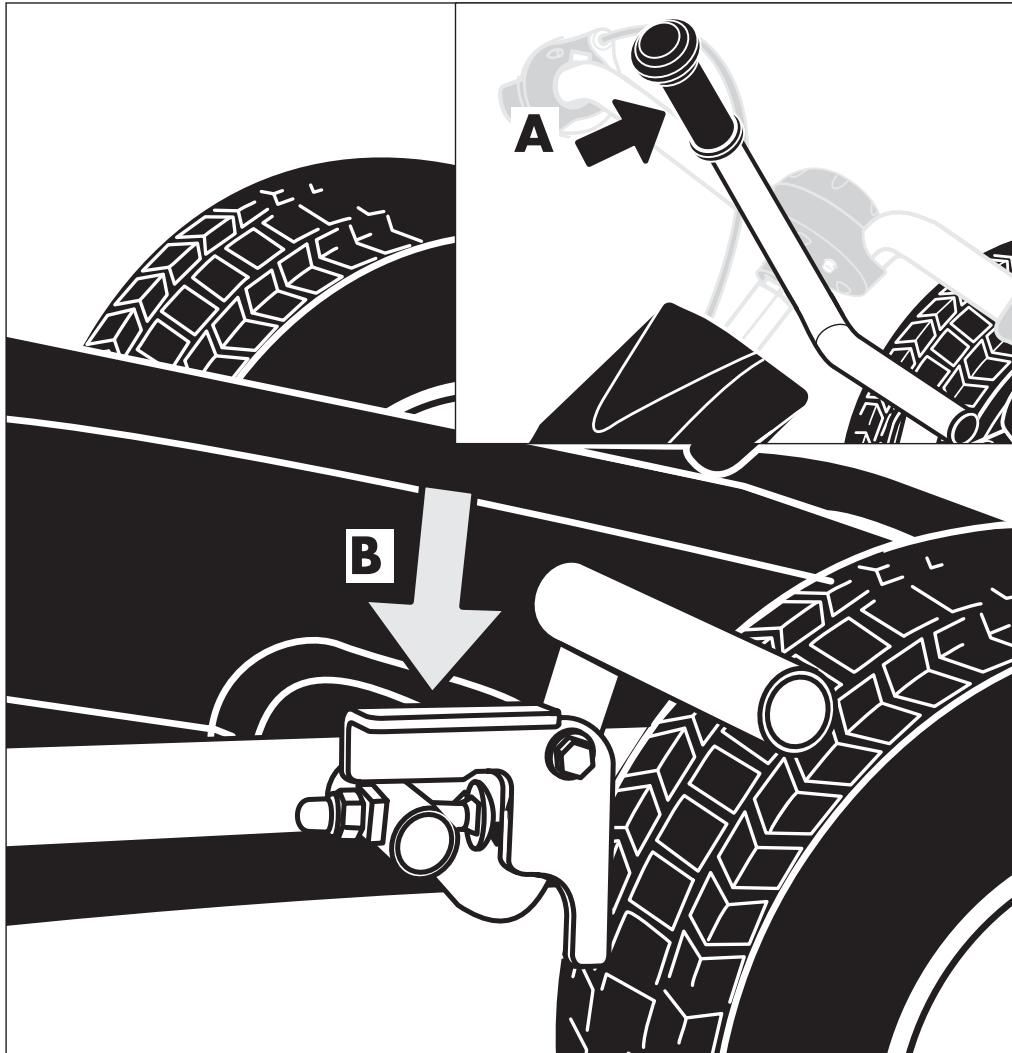

Messhilfe für Verschraubungsmaterial

FREIZEIT MARKE KETTLER

HEINZ KETTLER GmbH & KG D-59469 Ense - Parsit

Articlel.-Nr.: 07044-000

1-344 O-1805

geprüft nach prEN 14468-1,-2

Klasse C, Typ 4

Made in Germany

Kettenspannung

GB chain tension

NL Kettingspanning

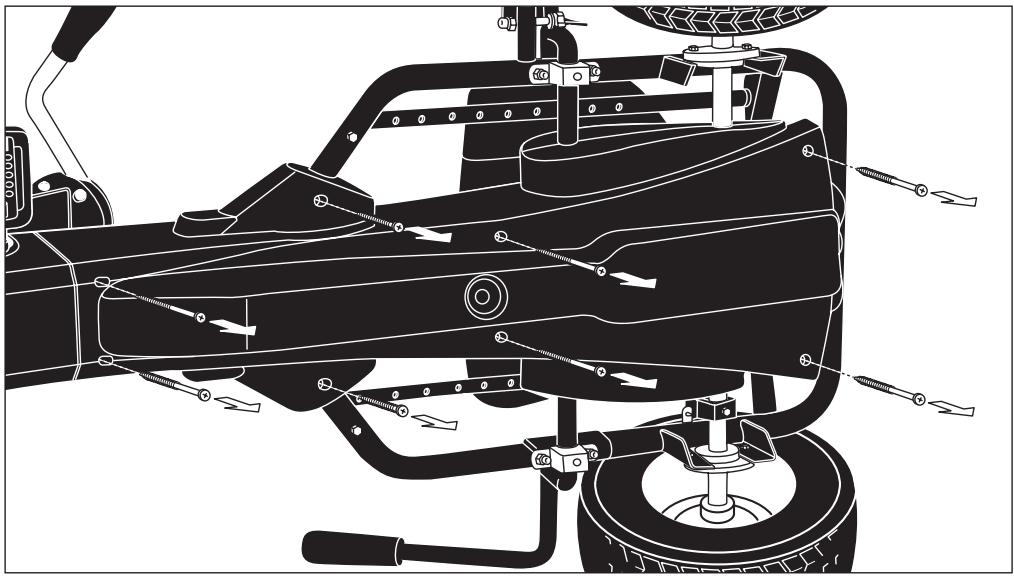

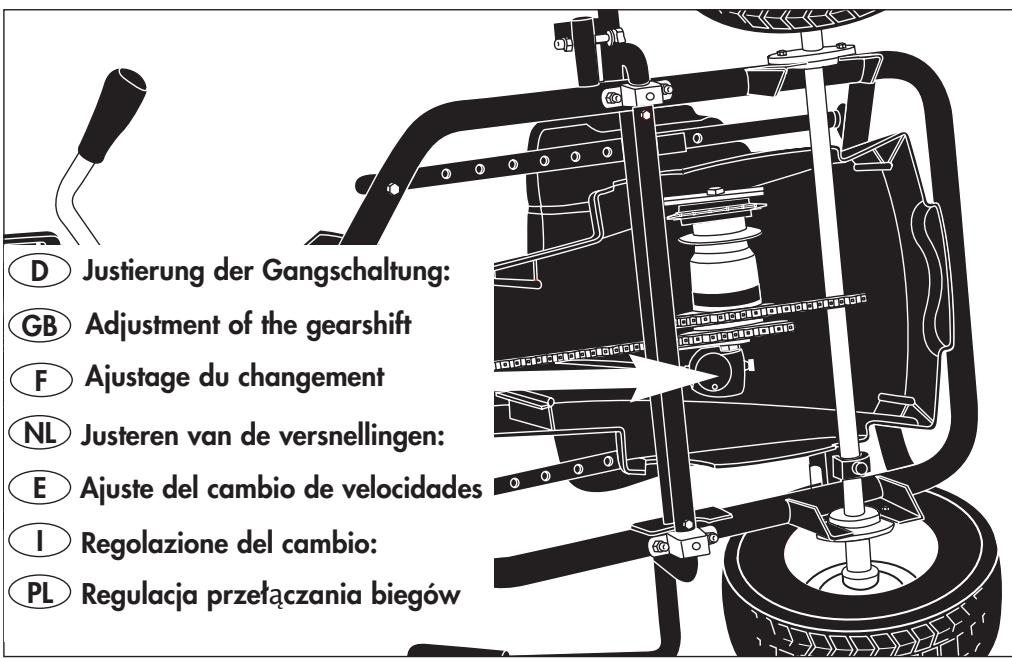

Justierung der Gangschaltung:

Justierung der Gangschaltung:

1

2

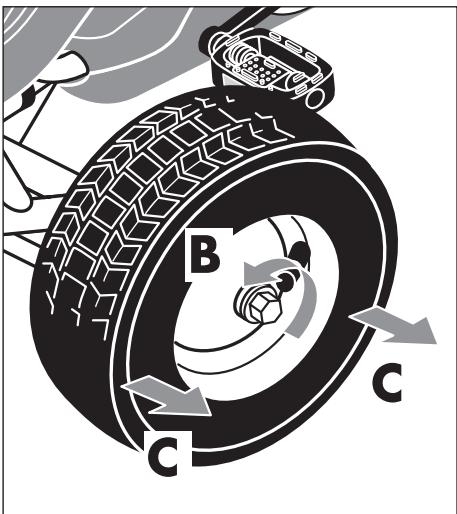

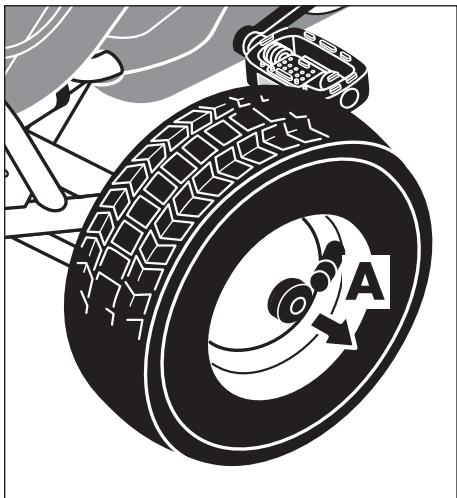

Reifenwechsel

Luftbefüllung

1
2

3

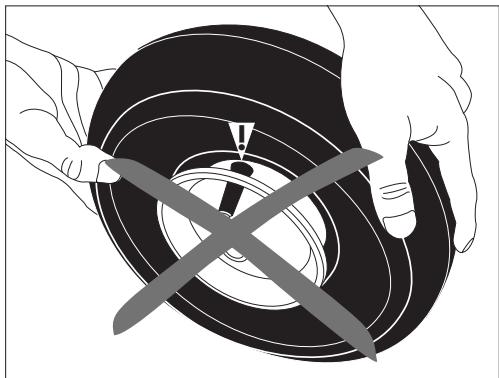

D Luftbefüllung

• Der schlauchlose Reifen muss korrekt auf der Felge sitzen.

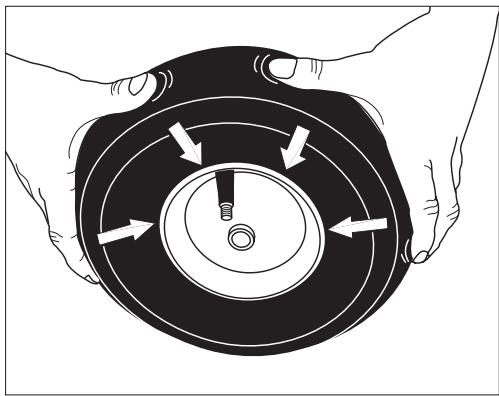

• Formen Sie den Reifen mit gleichmäßigem Druck während des Befüllens an den Felgenrand an.

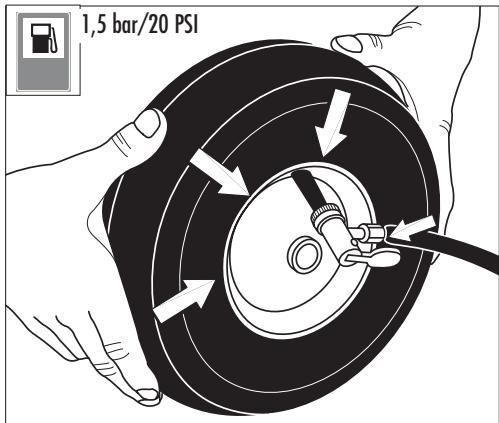

• Benutzen Sie zum Befüllen einen Kompressor, wie Sieihn z. B. an Tankstellen finden. Das Befüllen sollen Schnell und gleichmäßig erfolgen.

GB Re inflate

1	Rahmen	1	91611332
2	Lenksäule	1	91650327
3	Vorderbau	1	91611385
4	Führungsbuchse (3975)	1	70121578
5	Lamellenstopfen (3962)	2	70121579
6	Führungsbuchse (4694)	1	70121131
7	Lenkerrohr mit Haken	1	97202037
8	Lenker	1	91630130
9	Lenkergriff	1	85400057
10	Lenkerrohr	1	91650329
11	Sicherungskappe (4695)	1	70121133
12	Bremse	1	91640086
13	Bremsgriff	1	85400057
14	Achslager (3974)	2	70121559
15	Halteschelle	2	97201898
16	Feststellhebel	1	97202028
17	PA-Unterlegscheibe	2	10107068
18	Lamellenstopfen (20x0,8mm)	1	10100153
19	Hinterachse	1	97202030
20	Lenkergriff	1	85400058
21	Tretlageraufnahme	1	97201911
22	VKT-Achse	1	97202031
23	Lageraufnahme (2579)	2	98585006
24	Kugellager 6203-ZZ	2	33100038
25	Lageraufnahme (2 teilig 3586/87 )	2	98585050
26	Kugellager 6004-ZZ	2	33100048
27	PA-Unterlegscheibe (12x6,4x2)	1	10107000
28	Pedalarm (paar)	1	33001004
29	Pedale (paar	1	33300004
30	Kette 35 Glieder	1	91630128
31	Kette 137 Glieder	1	91630129
32	Cockpitoberteil (4683)	1	70121568
33	Cockpitunterteil (4684)	1	70121569
34	Computer mit Sender und Magnet	1	67000904
35	Sitzstrebe	2	91611338
36	Sitz (4688)	1	70120671
37	Verstellhalterung kpl.	2	98585005
38	Achsschenkel rechts	1	97201900
39	Achsschenkel links	1	97201901
40	Spurstange	1	91650328
41	Distanzrolchen 30x24x21mm	2	10107065
42	Spanndraht	1	97201903
43	Gleitstück	2	70102685
44	Lagerrohr 25x2x44mm	2	97201466

Teil

Nr. Bezeichnung

Stk Ersatzteilr.

45 Ruckenpolster 1 13200018
46 Verstellschraube M12 1 91670117
47 Kettenspanner (kpl.mit Führungssteil,Druckfeder und Zahnkranz) 1 91630103
48 Fuhrungsbuchse (3967) 2 70121554
49 Frondhaube (4701) 1 70121147
50 Kettenkasten Oberteil (4692) 1 70121143
51 Kettenkasten Unterver (3969) 1 70121136
52 Kettenkasten Unterver hinten (4693) 1 70121139
53 Tretlagerblende (3971) 2 70121587
54 Laufrad 3 42311017
55 Mitnehmerrad 1 42311016
56 Abdeckkappe (2096) 4 70127541
57 Nabentrager 1 91630138
58 Halteblech 1 97201006
59 Freilauf 7 Gang 1 91630137
60 Lamellenstopfen (SFL 22x1-2.5) 3 10100027
61 Freilaufschaltzug 1 33102020
62 Mitnehmer (Nabe) 1 91611386
63 Lamellenstopfen 2 10100161
64 Vorderbaublech 1 97100583
65 Schraubenbeutel 1-2 (mit Schraubenbeutel 2-2 bestellen)o.Abb. 1 91680455
66 Schraubenbeutel 2-2 (mit Schraubenbeutel 1-2 bestellen)o.Abb. 1 91680457

Geben Sie bei Ersatzteilbestellungenitte die vollständige Artikelnummer, die Ersatzteilnummer, die beno-tigte Stückzahl und die Seriennummer des Gerätes an.

Bestellbeispel: „Artikelnummer 08876-760 / Ersatzteilr. 13100000 / 1 Stück / Serien-Nr:...."

Wichtig: Zu verschaubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und gefeliert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist diese durch den Zusatz „mit Verschraubungsmaterial" bei der Ersatzteilbestellung anzugegeben. Falls Sie nur das komplette Verschraubungsmaterial benögen, bestehen Sieitte Pos.64 und 65 mit entsprechender Ersatzteilnummer.
