Produkttyp	Doppelschleifer (Schleifbock)
Marke	PARKSIDE
Modell	PDOS 200 A1
Nennspannung	230 V~ 50 Hz
Leerlaufdrehzahl	2950 min⁻¹
Schleifscheibendurchmesser	150 mm
Schleifscheibenbreite	20 mm
Bohrung der Schleifscheiben	20 mm
Maximale Drehzahl	23,2 m/s
Gewicht	7,5 kg
Betriebsart	S2 30 min (Kurzzeitbetrieb)
Schalldruckpegel	75,30 dB(A)
Schallleistungspegel	85,00 dB(A)
Bestimmungsgemäße Verwendung	Schleifen und Schärfen von Metallwerkzeugen
Lieferumfang	2 Funkenfänger, 2 Schutzgläser, 2 Auflagetische, Schlüssel, Schalter
Wartung	Regelmäßige Reinigung mit einem trockenen Tuch; keine spezielle Wartung erforderlich
Sicherheitshinweise	Schutzbrille, Staubmaske, Gehörschutz und Handschuhe tragen; Kinder fernhalten
Garantie	3 Jahre
Kundendienst	Kompernass Service (DE: 0800 808 825, BE: 070350315)

Häufig gestellte Fragen - PDOS 200 A1 PARKSIDE

Wie wechsle ich die Schleifscheibe des Schleifbocks?

Trennen Sie das Gerät vom Stromnetz. Demontieren Sie die Schutzhaube durch Lösen der 3 Schrauben. Lösen Sie die Mutter, indem Sie die gegenüberliegende Mutter festhalten, und entfernen Sie den äußeren Flansch. Ersetzen Sie die Schleifscheibe unter Beachtung des Linksgewindes (linke Seite) und Rechtsgewindes (rechte Seite). Montieren Sie in umgekehrter Reihenfolge und ziehen Sie fest an.

Wie hoch ist die Drehzahl des Geräts?

Die Nenndrehzahl im Leerlauf beträgt 2950 min⁻¹.

Wie stelle ich den Auflagetisch ein?

Lösen Sie die Einstellschraube [6], schieben Sie den Auflagetisch [5] bis auf maximal 2 mm Abstand an die Schleifscheibe [4] heran, dann ziehen Sie die Schraube wieder fest. Überprüfen Sie, ob die Schleifscheibe frei dreht.

Welche Körnung für feine Arbeiten verwenden?

Verwenden Sie für feine Schleifarbeiten eine Scheibe mit der Körnung A80M. Für grobe Arbeiten verwenden Sie die Körnung A36M.

Kann ich die Schleifmaschine für Nassschliff verwenden?

Nein, die Doppelschleifmaschine ist nur für das Trockenschleifen von Metalloberflächen ausgelegt. Nicht auf asbesthaltigen Materialien verwenden.

Wie hoch ist die Leistung des Geräts?

Die Leistung ist in der Anleitung nicht explizit angegeben. Aus der Bezeichnung PDOS 200 A1 lässt sie sich auf 200 W schätzen.

Wie reinige ich das Gerät?

Ziehen Sie den Netzstecker. Reinigen Sie regelmäßig mit einem trockenen Tuch. Vermeiden Sie das Eindringen von Flüssigkeit in das Gehäuse. Verwenden Sie kein Benzin oder aggressive Lösungsmittel.

Was sind die wichtigsten Sicherheitshinweise?

Tragen Sie stets eine Schutzbrille, eine Staubmaske, einen Gehörschutz und Handschuhe. Halten Sie Kinder fern. Berühren Sie das Kabel nicht, wenn es beschädigt ist. Verwenden Sie im Freien einen Fehlerstromschutzschalter.

Wie lange beträgt die Garantiezeit?

Das Gerät hat eine Garantie von 3 Jahren ab Kaufdatum. Bewahren Sie den Kassenbon als Kaufnachweis auf.

Wo finde ich Ersatzteile?

Ersatz-Schleifscheiben sind im Handel erhältlich (Durchmesser 150 mm, Bohrung 20 mm). Für andere Teile wenden Sie sich an den Kompernass-Kundendienst unter den in der Anleitung angegebenen Nummern.

BEDIENUNGSANLEITUNG PDOS 200 A1 PARKSIDE

DOPPELSCHLEIFMASCHINE

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

NL BE

DUBBELE SLIJPMACHINE

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR/BE	Instructions d'utilisation et consignes de sécurité	Page 5
NL/BE	Bedienings- en verigheidsinstructies	Pagina 13
DE/AT/CH	Bedienungs- und Sicherheitseinweise	Seite 23

Introduction

Technische gegevens.. 15

- Technische gegevens

Serienummer: IAN 56956

Bochum, 30.09.2010

Hans Komperna

• Directeur -

Bestimmungsgemäß Gerbrauch. 24

Ausstattung. 24

Lieferumfang. 24

Technische Daten.. 25

Allgemeine Sicherheitsdinweise

SicheresArbeiten. 25

Gerätespezifische Sicherheitshinweise für Doppelschleifer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... .. ... .. ... .. ... .. ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... Seite 27

VorderInbetriebnahme

Montage. 28

Werkstückauflage und Schutzhalter einstellen.. 28

Inbetriebnahme

Ein- und ausschalten. 28

Werkstücke bearbeiten. 28

Schleifscheibe auswechseln . 29

Originalzubehör/-zusatzgeräte .Seite 29

Wartung und Reinigung .Seite 29

Service .Seite 29

Garantie . 30

Entsorgung .Seite 30

Konformitätserklung / Hersteller .Seite 31

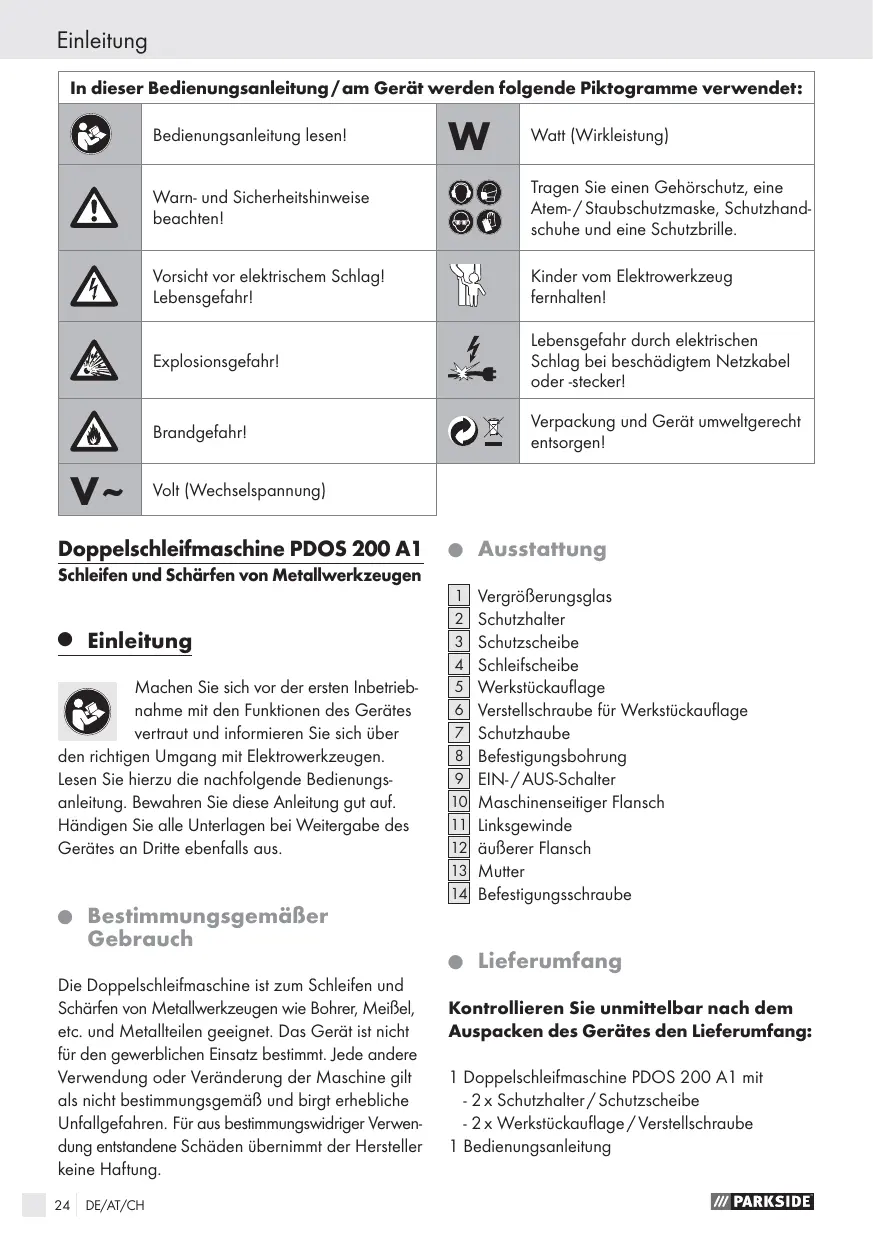

In dieser Bedienungsanleitung/am Gerät werden folgende Piktogramme verwendet:
	Bedienungsanleitung lessen!	W	Watt (Wirkleistung)
	Warn- und Sicherheitshinweise beachten!		Tragen Sie einen Gehörschutz, eine Atem-/ Staubschutzmaske, Schutzhand-schuhe und eine Schutzbrille.
	Vorsicht vor elektrischem Schlag! Lebensgefahr!		Kinder vom Elektrowerkzeug fernhalten!
	Explosionsgefahr!		Lebensgefahr durch elektrischen Schlag bei beschädigtem Netzkabel oder -stecker!
	Brandgefahr!		Verpackung und Gerät umweltgerecht entsorgen!
V~	Volt (Wechselspannung)

Doppelschleifmaschine PDOS 200 A1

Schleifen und Schärfen von Metallwerkzeugen

- Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über

den richtigen Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung gut auf. Handigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte ebenfalls aus.

Bestimmungsgemäß Gebrauch

Die Doppelschleifmaschine ist zum Schleifen und Scharfen von Metallwerkzeugen wie Bohrer, Meißel, etc. und Metallteilen geeignet. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Ausstattung

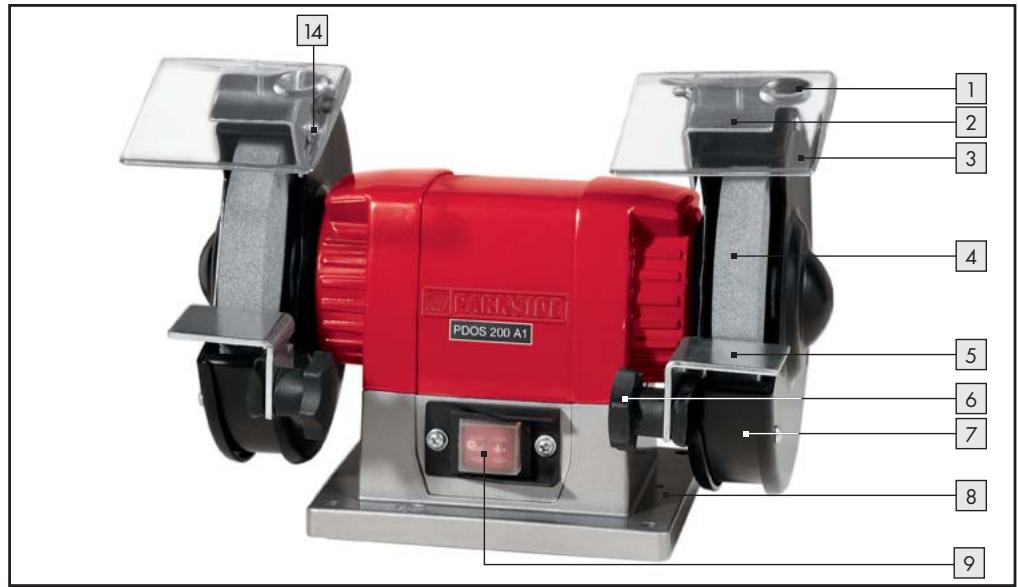

1 VergroBerungsglas
2 Schutzhalter
3 Schutzscheibe
4 Schleifscheibe
5 Werkstückauflage
6 Verstellschraube für Werkstückkauflage

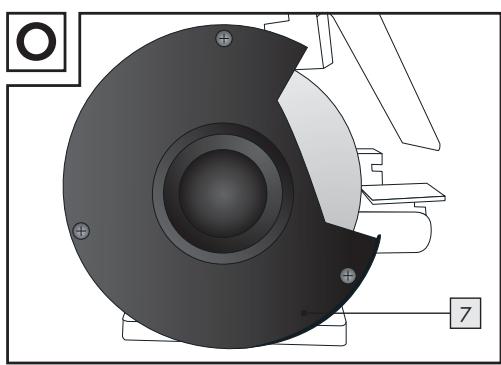

7 Schutzhaube
8 Befestigungsbohrung
EIN-/AUS-Schalter

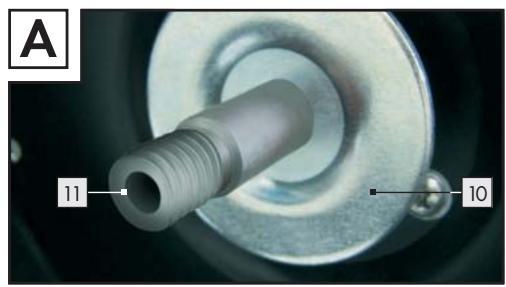

10 Maschinenseitiger Flansch
[1] Linksgewinde

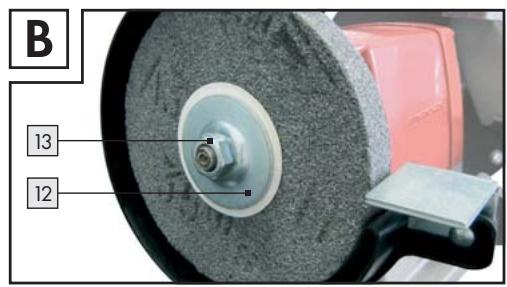

12 auBerer Flansch
13Mutter
14 Befestigungsschraube

- Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken des Gerätes den Lieferumfang:

1 Doppelschleifmaschine PDOS 200 A1 mit
- 2x Schutzhalter/ Schutzscheibe
- 2× Werkstückkauflage/Verstellschraube
1 Bedienungsanleitung

- Technische Daten

Nennspannung: 230V 50Hz

Betriebsart: S2-Kurzzeitbetrieb 30 min

Nennaufnahme: 200W

Nennleerlaufdrehzahl: n_0 2950 min^-1

Schleifscheiben

durchmesser: 150mm

Schleifscheibenbreite: 20mm

Schleifscheibenbohrung: 20mm

Umlaufgeschwindigkeit max.: 23,2 m/s

Gewicht einschließlich

abnehmbarer Teile: 7,5kg

Gerauschinformationen:

Gerauschpegel mit A-Bewertung ermittelt.

Schalldruckpegel: 75,30 dB (A)

Gerauschpegel: 85,00 dB (A)

Messwerte ermittelt entsprechend EN 61029.

Allgemeine Sicherheitshinweise

VORSICHT! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie diesen Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Sicheres Arbeitsen

1. Halten Sie ihren Arbeitsbereich in Ordnung.

Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

2. Berücksichtigten Sie Umgebungseinflüsse.

• Setzen Sie Elektrowerkzeuge nicht dem Regen aus.
  Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung.

Sorgen Sie für gute Beleuchtung des Arbeitsbereichs.
Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.

3. Schützen Sie sich vor elektrischem Schlag.

• Vermeiden Sie Körperberührung mit geerdeten Teilen (z.B. Rohre, Radiatoren, Elektroherde, Kühlgéräte).

4. Halten Sie andere Personen fern.

Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.

5. Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf.

Unbenutzte Elektrowerkzeuge sollen an einem trockenen, hochgelegen den oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

6. Überlasten Sie Ihr Elektrowerkzeug nicht.

Sie arbeiten better und{sicherer im angegeben Leistungsbereich.

7. Benutzen Sie das richtige Elektrowerkzeug.

Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten.
Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

8. Tragen Sie geeignete Kleidung.

Tragen Sie keine weite Kleidung oder Schmuck, sie konnten von beweglichen Teilen erfasst werden.
Beim Arbeitsen im Freien ist rutschfestes Schuhwerk empfehlenswert.
Tragen Sie bei langen Haaren ein Haarnetz.

9. Benutzen Sie Schutzausrüstung.

Tragen Sie eine Schutzbrille.
- Verwenden Sie bei stauberzeugenden Arbeiten eine Staubmaske.

10. Schlieben Sie die Staubabsaugeinrichtung an.

Falls Anschlüsse zur Staubabsaugung vorhänden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist.

Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

12. Sichern Sie das Werkstück.

Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten, als mit ihrer Hand.

13. Vermeiden Sie abnorme Körperhaltung.

Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

14. Pflegen Sie ihre Werkzeuge mit Sorgfalt.

Halten Sie die Schneidwerkzeuge scharf und sauber, um better und{sicherer arbeiten zu konnen.
Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.
Kontrollieren Sie regelmäßige die Anschlussleitung des Elektrowerkzeugs und让他们 sie diese bei Beschäftigung von einem anerkannten Fachmann erneuern.
Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.
Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett.

15. Ziehen Sie den Stecker aus der Steckdose:

Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z.B. Sägeblatt, Bohrer, Fräser.

16. Lassen Sie keine Werkzeugschlüssel stecken.

Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

17. Vermeiden Sie unbeaufsichtigten Anlauf.

Vergewisern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

18. Benutzen Sie Verlängerungskabel für den Außenbereich.

• Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

19. Seien Sie aufmerksam.

Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

20. Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen.

Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder weniger beschädigte Teile sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden.
Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen, oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfrei Betrieb des Elektrowerkzeugs zu gewährleisten.
Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowie nichts andes in der Gebrauchsanweisung angegeben ist.
Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.
Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lasst.

21. VORSICHT!

Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

22. Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren.

Dieses Elektrowerkzeug entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführrt werden, indem Originalersatzteile verwendet werden; andernfalls können Unfälle für den Benutzer entstehen.

Gerätespezifische Sicherheitschinweise für Doppelschleifer

■ Berühren Sie nicht das Netzkabel, wenn es während des Betriebs beschädigt oder durchtrennt wird. Ziehen Sie sofort den Netzstecker und halten Sie das Gerät anschließend ausschließlich von einem Fachmann oder der zuständigen Servicestelle reparieren.
Betreiben Sie das Gerät nicht wenn es feucht ist und auch nicht in feuchter Umgebung.
Schlieben Sie, wenn Sie im Freien arbeiten, das Gerät über einen Fehlerstrom (Fl)-Schutzschalter mit maximal 30 mA Auslösemstrom an. Verwenden Sie nur ein für den Außenbereich zugelassenes Verlangerungskabel.
Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose.
Fuhren Sie das Netzkabel immer nach hinten vom Gerät weg.

BRANDGEFAHR DURCH FUNKENFLUG! Wenn Sie Metalle

schleifen entsteht Funkenflug. Achten

Sie deshalb unbedingt darauf, dass keine Personen gefährdet werden und sich keine brennbaren Materialien in der Höhe des Arbeitsbereiches befinden.

A WARNUNG! GIFTIGE DÄMPFE!

Das Bearbeiten von schädlichen / giftingen Stäuben stellen eine Gesundheitsgeführung für die Bedienperson oder in der Höhe befindliche Personen dar.

Tragen Sie eine Schutzbrille, Gehorschutz, Staubschutzmaske und Schutzhandschuhe.

■ VERBRENNUNGSGEFAHR! Das Werkstück wird beim Schleifen heiß. Fassen Sie es niemals an der zu bearbeitenden Stelle an und setzen Sie es ausreichend abkühlen. Unterbrechen Sie gerade bei längeren Schleifarbeiten immer wieder die Bearbeitung und setzen Sie das Werkstück abkühlen, bevor Sie mit dem Schleifen fortfahren. Ein Dauerbetrieb von 30 Minuten sollt nicht übersritten werden.
Die Doppelschleifmaschine ist für trockenes Flächenschleifen von Metalloberflächen aus

gelegt. Das Gerätarf nur für Trockenschliffe verwendet werden.

Asbesthaltiges Materialarf nichtbearbeitert werden.Asbest gilt alskrebserlegend.
Verwenden Sie keine beschädigten Schleif-scheiben 4.
Verwenden Sie nur Schleifscheiben, deren Daten mit dem Typenschild der Maschine übereinstimmen. Die Umlaufgeschwindigkeit soll gleich oder größter sein als die angegebene Zahl.
- Stellen Sie die Schutzhalter [2] (Funkenabweiser) und Schutzscheiben [3] periodisch nach, so dass der Verschleib der Schleifscheiben ausgeglichen wird. Halten Sie den Abstand so gering wie möglich.
Vermeiden Sie den Kontakt mit der laufenden Schleifscheibe.
Betreiben Sie das Gerät nicht unbeaufsichtigt.
Verwenden Sie das Gerät niemals zweckentfremdet.
Achten Sie immer daraufuf, dass das Gerät ausgeschaltet ist, bevor Sie den Netzstecker in die Steckdose stecken.
Schalten Sie immer zuerst das Gerät ein und führen Sie dann das Werkstück gegen die Schleifscheibe. Hebeln Sie nach der Bearbeitung das Werkstück ab und schalten Sie dann das Gerät aus.
- Halten Sie das Werkstück immer fest mit beiden Händen.
Sorgen Sie für einen sicheren Stand.
Lassen Sie die Schleifscheibe / n nach der Bearbeitung von Metallen vollständig zum Stillstand kommt.
Ziehen Sie bei Arbeitspausen, vor allen Arbeiten am Gerät und bei Nichtgebrauch immer den Netzstecker aus der Steckdose.
Behandeln Sie das Gerät vorsichtig und sorgfältig. Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Seien Sie stets aufmerksam! Achten Sie immer darüber fass was Sie tun und gehen Sie stets mit Vernunft vor. Benutzen Sie das Gerät in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.
Schleifscheiben sind so zu lagern, dass sie keinem mechanischen Beschädigungen und schädigenden Umwelteinflüssen ausgesetzt sind.

Vor der Inbetriebnahme

- Montage

Montieren Sie vor der Inbetriebnahme alle Teile vollständig.

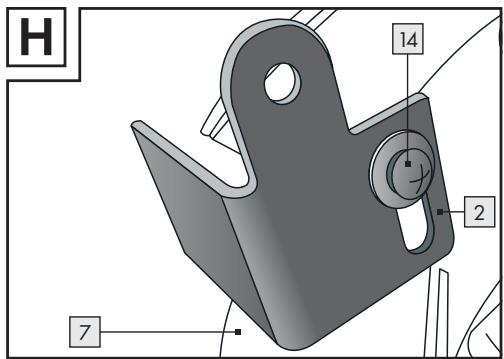

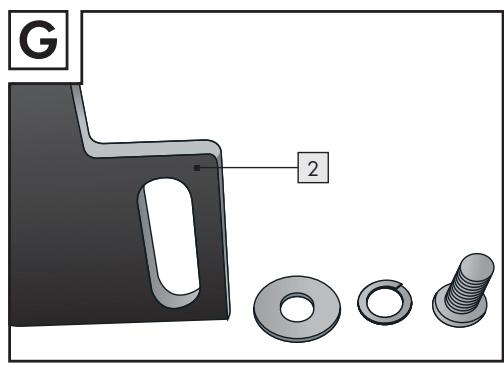

1) Befestigen Sie die beiden Schutzhalter [2] jeweils links und rechts an den Innenseiten der Schutzhauben [7]. Verwenden Sie das abgebildete Befestigungsmaterial in der gezeugten Anordnung (s. Abb. G, H).

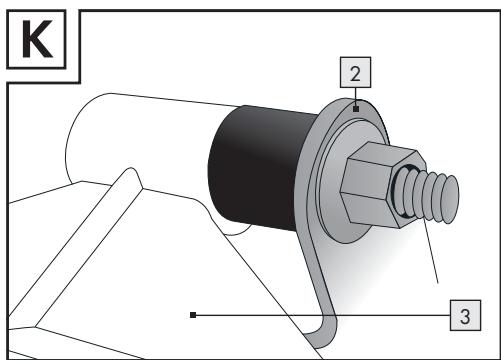

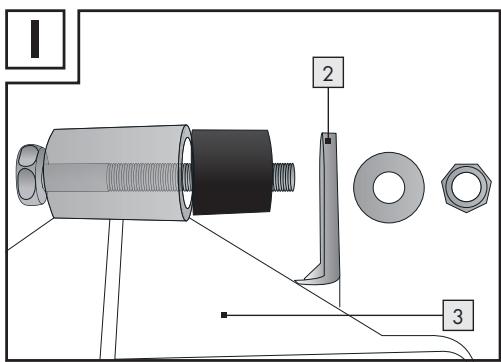

2) Befestigen Sie die Schutzscheiben [3] jeweils links und rechts an den Schutzhaltern [2]. Verwenden Sie das abgebildete Befestigungsmaterial in der gezeigten Anordnung (s. Abb. I, K). Hinweis: die Abbildungen zeigen die linke Seite.

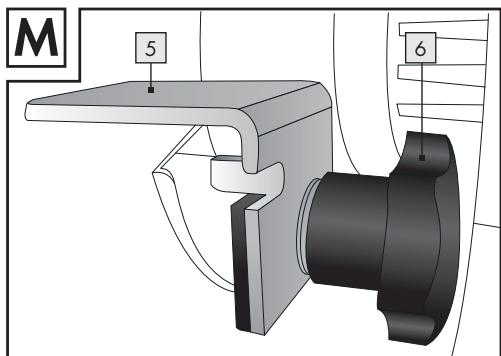

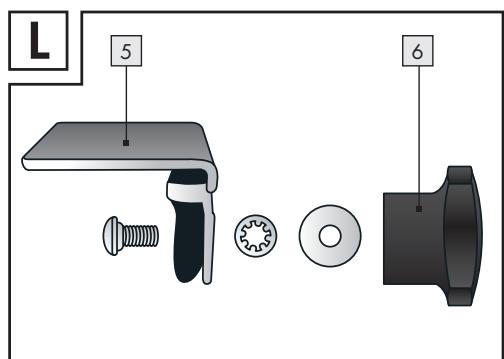

3) Befestigen Sie die beiden Werkstückkauflagen [5] jeweils links und rechts an den Innenseiten der Schutzhauben [7]. Verwenden Sie das abgebildete Befestigungsmaterial in der gezeigten Anordnung (siehe Abb. L, M).

Hinweis: die Abbildungen zeigen die linke Seite.

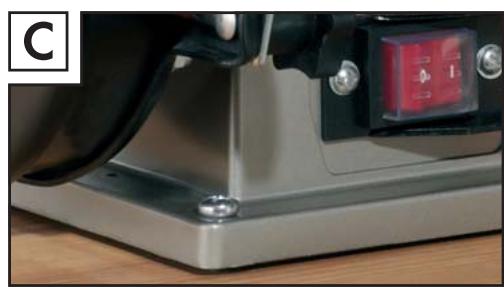

Stellen Sie die Doppelschleifmaschine auf einer stabilen und ebenen Fläche auf. Montieren Sie sie möglichst auf einer festen Unterlage, z.B. Arbeitsplatte oder Werkbank. Verwenden Sie die vier Befestigungsböhungen 8 und passendes Befestigungsmaterial (nicht im Lieferumfang enthalten). Siehe hierzu auch Abbildung C.

Werkstückauflage und Schutzhalter einstellen

Für sicheres Arbeiten,müssen die Werkstuckauflagen5, die Schutzscheiben 3 und Schutzhalter 2 korrekt eingestellt sein.

Überprüfen und korrigieren Sie die Einstellung regelmäßig, um die Abnutzung der Schleif-scheiben 4 entsprechend auszugleichen.

Werkstückaflage einstellen:

1) Losen Sie zum Einstellen die Verstellschraube 6 .
2) Führn Sie die Werkstückauflage 5 an die Schleifscheibe 4 heran, der Abstand zwischen Schleifscheibe 4 und Werkstückauflage 5 sollen nicht mehr als 2mm detragen.

3) Ziehen Sie anschließend die Verstelltschaube 6 wieder fest und kontrollieren Sie von Hand, ob die Schleifscheibe 4 gut und einwandfrei lauft.

Schutzhalter einstellen:

1) Lösen Sie zum Einstellen die Befestigungsschraube [14].
2) Führn Sie den Schutzhalter 2 an die Schleif-scheibe 4 heran, der Abstand zwischen Schleifscheibe 4 und Schutzhalter 2 sollen nicht mehr als 2mm detragen.
3) Ziehen Sie anschließend die Befestigungsschraube 14 wieder fest und kontrollieren Sie von Hand, ob die Schleifscheibe 4 gut und einwandfrei lauft. Wechseln Sie eine abgenutzte Schleifscheibe 4 aus. Dies ist der Fall, wenn die genommen Abstände auch durch Nachstellen der Werkstückauflage 5 bzw. des Schutzhalters 2 nicht mehr eingehalten werden konnen.

Inbetriebnahme

Ein- und ausschalten

Einschalten:

Drücken Sie den EIN-/AUS-Schalter in Stellung _e^ = das Gerat ist eingeschaltet und lauft mit konstanter Drehzahl.

Ausschalten:

Drücken Sie den EIN-/AUS-Schalter in Stellung 0'' = das Gerät schaltet ab.

Werkstücke bearbeiten

HINWEIS: Verwenden Sie die feine Schleifscheibe für feine Schleifarbeiten (Körnung „A80M").

HINWEIS: Verwenden Sie die grobe Schleifscheibe für grobe Schleifarbeiten (Körnung „A36M").

Schalten Sie die Maschine wie beschrieben ein.
- Legen Sie zum Bearbeiten von Metallwerkzeugen oder Metallteilen das Werkstück auf die Werkstückkauflage 5 und führen es langsam an die Schleifscheibe 4 heran.

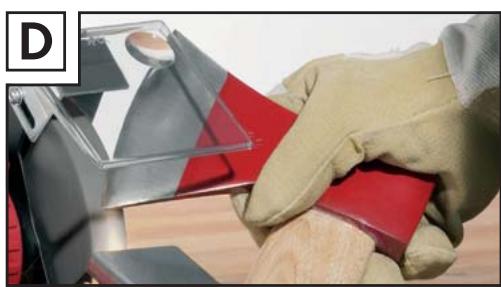

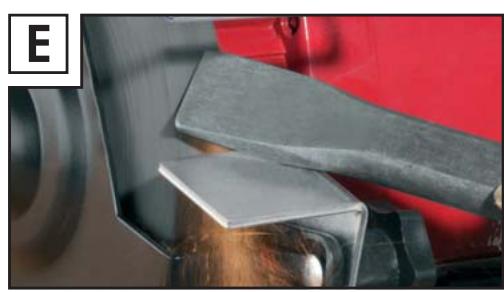

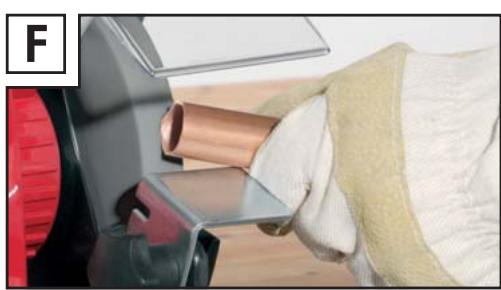

• Drücken Sie das Werkstück vorsichtig gegen die Schleifscheibe 4. Zu starker Druck kann zur Überlastung der Maschine führen. Schleifen Sie nur auf dem Schleifscheibenumfang (siehe Abbildungen D, E, F).

Schleifscheibe auswechseln

A WARNUNG! VERLETZUNGSGEFAHR!

Ziehen Sie vor allen Arbeiten am Gerät und bei Nichtgebrauch immer den Netzstecker aus der Steckdose!

Verwenden Sie keine beschädigten Schleifscheiben.
Verwenden Sie nur Schleifscheiben, deren Daten mit dem Typenschild der Maschine übereinstimmen. Die Umlaufgeschwindigkeit sollte gleich oder größter sein als die angegebene Zahl.
- Verwenden Sie ausschließlich Schleifscheiben, die Angaben über Hersteller, Art der Binding, Abmessung und zulässiger Umdrehungszahl/TRagen. Unterziehen Sie neue Schleifscheiben zuvor einer Klangprobe. Einwandfrei Schleifscheiben erzeugen beim leichten Anschlagen mit einem Plastikhammer einen klaren Klang.

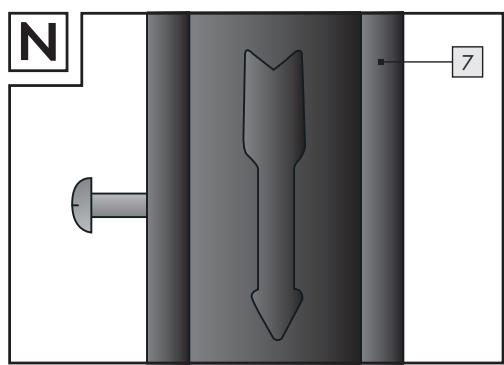

1) Demontieren Sie den äußeren Teil der Schutzhaube [7] indemn Sie die 3 Verschraubungen losen (siehe Abb. N, O).
2) Losen Sie die Mutter [13]-durch Gegenhalten der gegenseitigen Mutter- und entfern den Sie anschließend den äußerten Flansch [12].
3) Wechseln Sie nun die Schleifscheibe aus und montieren Sie alle Teile wieder in umgekehrter Reihenfolge. Beachten Sie, dass an der linken Seite des Doppelschleifers ein Linksgewinde 11 und an der rechten Seite ein Rechtsgewinde vorliegt. Die Muttern 13 lessen sich demnach auch nur in Laufrichtung der Spindel abschrauben.
Verwenden Sie zum Aufspannen der Schleifscheiben nur die mitgelieferten Flansche.

Hinweis! Die Schleifscheiben sind mit einem 12 '' Adapterstück ausgestellt, so dass Sie bei einem Nachkauf Schleifscheiben mit 12 '' oder 20mm Bohrung benutzen können. Schleifscheiben erhalten Sie in verschiedenen

Körnungen, sowie in entsprechenden Härtegraden. Die Aufnahmebohrung von Schleifscheibenarfnd nicht nachträglich aufgebohrt werden.

Originalzubehör/-zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörskann eine Verletzungsgefahr für Sie bedeuten.

Wartung und Reinigung

A WARNUNG! VERLETZUNGSGEFAHR!

Ziehen Sie vor allen Arbeiten am Gerät und bei Nichtgebrauch immer den Netzstecker aus der Steckdose!

Die Maschine istweitgehendwartungsfrei.
Reinigen Sie die Maschine regelmäßig, am besten immer direkt nach Abschluss der Arbeit.
Es dürfen keine Flüssigkeiten in das Innere der Maschine gelangen. Verwenden Sie zum Reinigen ein trockenes Tuch.
- Verwenden Sie auf keinen Fall Benzin oder scharfe Lösungsmittel.
Lagern Sie das Gerät in einem trockenen Raum.

Service

A! WARDNUNG! Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
A WARNUNG! Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Elektro-werkzeugs oder seinem Kundendienst ausführten. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

- Garantie

Sie erhalten auf these Gerät 3 Jahre Gar- tantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit Ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur fur Material- oder Fabrikationsfehler, nicht aber fur Transportschaden, Verschleiße oder fur Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledigious fur den privaten und nicht fur den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschlossen.

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

DE

Schraven

Service- und Dienstleistungs GmbH

Tel.: [phone]

(0,14 €/Min. aus dem dt. Festnetz,

Mobilfunk max. 0,42 €/Min.)

Fax: [phone]

e-mail: [e-mail]

AT

Kompernaß Service Österreich

Tel.: [phone] (0,20 EUR/Min.)

e-mail: [e-mail]

CH

Kompernaß Service Switzerland

Tel.: [phone]

(max. 0,0807 CHF/Min.)

e-mail: [e-mail]

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingtstellen entsorgen konnen.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht,müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

- Konformitätserklarung/ Hersteller (C)

Wir, Komperna GmbH, Dokumentenverantwortlicher: Herr Felix Becker, Burgstr. 21, D-44867 Bochum, Deutschland, erklaren hiermit dass diesen Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EC)

EG-Niederspannungsrichtlinie (2006/95/EC)

Elektromagnetische Verträglichkeit (2004/108/EC)

angewandte harmonisierte Normen

EN 55014-2:1997+A1

EN 55014-1:2000+A1+A2

EN 55014-1:2000/A1:2001, EN 55014-1:2006

EN 61000-3-2:2006, EN 61000-3-2:2000+A2

EN 61000-3-3:1995+A1+A2

EN 61000-3-3:1995/A1:2001

EN 61029-1:2000+A11+A12

EN 61029-2-4:2003+A1,

IEC 61029-2-4:1993+A1:2001

IEC 61029-1:1990

Typbezeichnung der Maschine:

Doppelschleifmaschine PDOS 200 A1

Herstellungsjahr: 09-2010

Seriennummer:IAN56956

Bochum, 30.09.2010

Hans Kompernaβ

• Geschäftsführer -

Technische Änderungen im Sinne der

Weiterentwicklung sind vorbehalten.

IAN56956

KOMPERNASS GMBH

BurgsraBe 21

D-44867 Bochum
