Produkttyp	Schwingschleifer
Marke	PARKSIDE
Modell	XQ310
Nennspannung	230 V ~ 50 Hz
Nennleistungsaufnahme	310 W
Vibrationsamplitude	2,1 mm
Max. Schleifpapierabmessungen	Ca. 280 x 115 mm
Schutzklasse	II
Schalldruckpegel	71 dB(A) (Unsicherheit K = 3 dB)
Vibration (Unterarm)	2,149 m/s² (Unsicherheit K = 1,5 m/s²)
Bestimmungsgemäße Verwendung	Trockenschleifen von Holz, Kunststoffen und Lacken
Mitgeliefertes Zubehör	15 Schleifblätter (Körnung 60/120/180), Staubbehälter, Reduzierstück, Bedienungsanleitung
Staubbehälter	Mit integriertem Absaugsystem, an externen Staubsauger anpassbar
Inbetriebnahme	EIN/AUS-Schalter mit Dauereinschaltfunktion
Geschwindigkeitseinstellung	Vorwahl der Vibrationsgeschwindigkeit
Blattbefestigung	Durch Spannhebel
Wartung und Reinigung	Regelmäßig mit einem Tuch reinigen; keine Lösungsmittel verwenden; Staub absaugen
Sicherheitshinweise	Schutzbrille, Maske, Handschuhe tragen; Feuchtigkeit vermeiden; vor Wartung Netzstecker ziehen
Garantie	3 Jahre (nur für den Hausgebrauch)
Kundendienst	Kompernass Service Frankreich: 0800808825; Belgien: 03/5413760

Häufig gestellte Fragen - XQ310 PARKSIDE

Wie schalte ich den Parkside XQ310 Schwingschleifer ein?

Drücken Sie für den sofortigen Betrieb den EIN/AUS-Schalter. Für Dauerbetrieb halten Sie diesen Schalter gedrückt und drücken dann den Stoppknopf. Lassen Sie den Schalter los, um zu stoppen.

Wie stelle ich die Vibrationsgeschwindigkeit ein?

Verwenden Sie die Vorwahl der Vibrationsgeschwindigkeit (Einstellrad), um die für das Material geeignete Geschwindigkeit zu wählen. Testen Sie an einem Probestück für ein optimales Ergebnis.

Wie befestige ich ein Schleifblatt?

Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist. Öffnen Sie die Spannhebel, legen Sie das Blatt unter die Klemmen und drücken Sie die Hebel nach unten. Die Löcher im Blatt müssen mit denen der Schleifplatte übereinstimmen, um eine gute Absaugung zu gewährleisten.

Welche Papierkörnung für welche Arbeit verwenden?

Für das Grobschleifen (rohes Holz) verwenden Sie Körnung 40-60. Für das Planschleifen Körnung 80-120. Für das Feinschleifen Körnung 180-240. Zum Abbeizen von Farbe Körnung 40-60; für die Endbearbeitung Körnung 180-320.

Kann ich den Schleifer auf Metall verwenden?

Ja, aber nur zum Trockenschleifen. Vermeiden Sie es, verschiedene Materialien (Holz und Metall) mit demselben Blatt zu schleifen. Tragen Sie immer eine Staubmaske und eine Schutzbrille.

Wie sauge ich den Staub ab?

Sie können den mitgelieferten Staubbehälter verwenden oder einen externen Staubsauger über den Adapter anschließen. Verwenden Sie bei Bedarf das Reduzierstück. Leeren Sie den Behälter regelmäßig, um die Effizienz zu erhalten.

Was tun bei Überhitzung?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Lassen Sie es abkühlen. Überprüfen Sie, ob die Belüftungsöffnungen nicht blockiert sind. Überhitzung kann auf Verschmutzung oder übermäßige Nutzung hinweisen.

Wie reinige ich den Schwingschleifer?

Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz. Verwenden Sie ein trockenes Tuch für das Gehäuse. Reinigen Sie die Öffnungen mit einer Bürste oder einem Staubsauger. Verwenden Sie niemals Öl oder Lösungsmittel.

Welche Sicherheitsvorkehrungen sind wesentlich?

Tragen Sie eine Staubmaske, eine Schutzbrille, einen Gehörschutz und Handschuhe. Arbeiten Sie in einem gut belüfteten Bereich. Vermeiden Sie Feuchtigkeit. Halten Sie Kinder fern. Verwenden Sie bei Bedarf einen Fehlerstromschutzschalter.

Deckt die Garantie Verschleißteile ab?

Nein, die 3-jährige Garantie deckt nur Material- oder Herstellungsfehler ab. Verschleißteile (Schleifblätter usw.) und Schäden durch unsachgemäße Verwendung sind ausgeschlossen.

BEDIENUNGSANLEITUNG XQ310 PARKSIDE

Stand der Informationen: 07/2008 - Ident.-No.: XQ310072008-2

PONCEUSE

XQ310

PARKSIDE

FR BE

PONCEUSE

Bedienungs- und Sicherheitshinweise

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT Bedienungs- und Sicherheitschinweise

Introduction

Usage conforme.. 6

Equipement.. Page 6

Accessoires fournis.. Page 7

Technische gegevens.. 17

- Technische gegevens

Nominate spanning: 230V 50Hz

Nominal vermogen: 310W

Nullasttoerental: n0 6.000 - 11.000/min

Aantal onbelaste

schuurbewegingen: max. ca. 22.000/min

Schurcirkel: 2,1 mm

Afmeting

schuurpapier max.: ca. 280 × 115 ~mm

Beveiligingsklasse: II/回

Gehoorbescherming dragen!

2. Elektrische verilgheit

Bestimmungsgemäß Gerbrauch. 26

Ausstattung. 26

Lieferumfang . 26

Technische Daten.. 27

Allgemeine Sicherheitsdinweise

1. Arbeitsplatz-Sicherheit.. 27
2. Elektrische Sicherheit 27
3. Sicherheit von Personen.. 28
4. Verwendung und Behandlung des Elektrowerkzeuges.. 28

Gerätespezifische Sicherheitshinweise für Schwingschleifer. 29

Originalzubehör/-zusatzgeräte . 30

Bedienung

Betrieb . 30

Ein- und ausschalten. 30

Schwingzahl einstellen. 30

Schleifblattbefestigen. 30

Staub absaugen . 31

Arbeitshinweise, Tipps und Tricks. 31

Wartung und Reinigung. 32

Entsorgung

Informationen

Service. 32

Garantie . 32

Konformitätserklung/Hersteller. 33

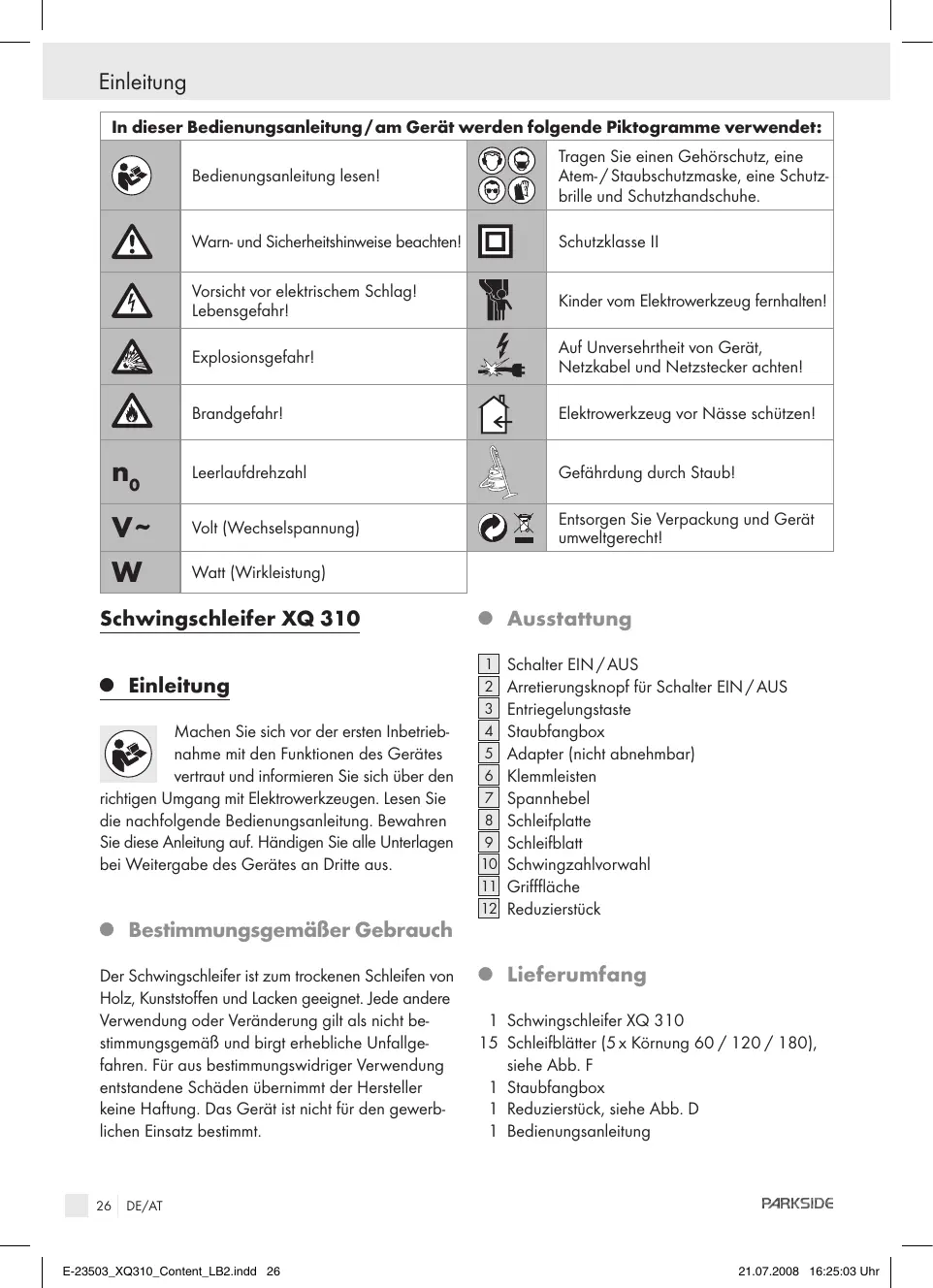

In dieser Bedienungsanleitung/am Gerät werden folgende Piktogramme verwendet:
	Bedienungsanleitunglesen!		Tragen Sie einen Gehörschutz, eine Atem-/Staubschutzmaske, eine Schutzbrille und Schutzhandschuhe.
	Warn- und Sicherheitshinweise beachten!		Schutzklasse II
	Vorsicht vor elektrischem Schlag! Lebensgefahr!		Kinder vom Elektrowerkzeug fernhalten!
	Explosionsgefahr!		Auf Unverkehrtheit von Gerät, Netzkabel und Netzstecker achten!
	Brandgefahr!		Elektrowerkzeug vor Nässe schützen!
n0	Leerlaufdrehzahl		Gefährung durch Staub!
V~	Volt (Wechselspannung)		Entsorgen Sie Verpackung und Gerät umweltgerecht!
W	Watt (Wirkleistung)

Schwingschleifer XQ 310

- Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den

richtigen Umgang mit Elektrowerkzeugen. Lesen Sie die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.

Bestimmungsgemäßer Gebrauch

Der Schwingschleifer ist zum trockenen Schleifen von Holz, Kunststoffen und Lacken geeignet. Jede andere Verwendung oder Veränderung gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

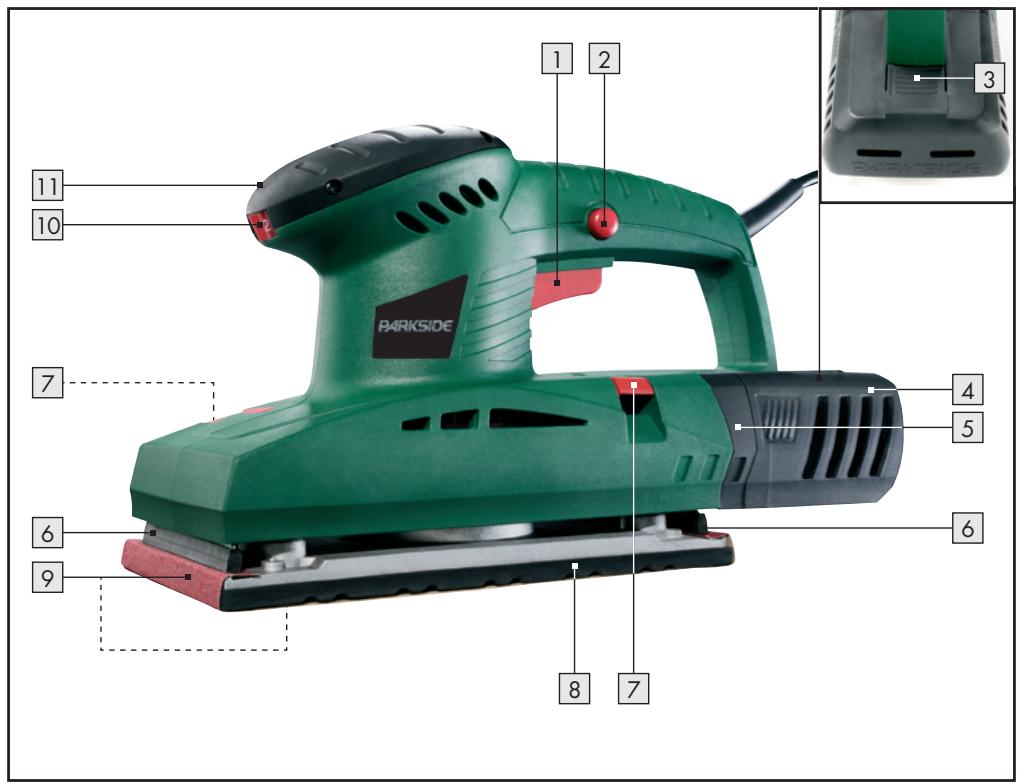

Ausstattung

Schalter EIN/AUS
2 Arretierungsknopf fur Schalter EIN/AUS
3 Entriebelungstaste
4 Staubfangbox
Adapter (nicht abnehmbar)
6 Klemmleisten
7 Spannhebel
8 Schleifplatte
9 Schleifblatt
10 Schwingzahlvorwahl
[1]Griffläche
12 Reduzierstuck

- Lieferumfang

1 Schwingschleifer XQ 310

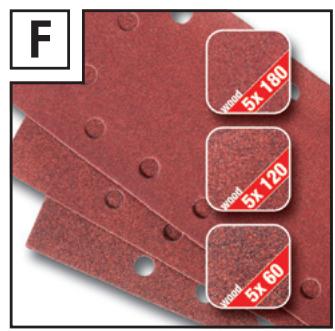

15 Schleifblätter (5× Körnung 60/120/180), siehe Abb. F
1 Staubfangbox

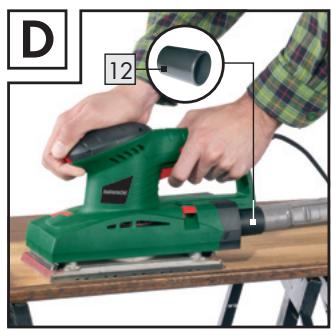

1 Reduzierstück, siehe Abb. D
1 Bedienungsanleitung

- Technische Daten

Nennspannung: 230V ,50Hz

Nennaufnahme: 310W

Leerlaufdrehzahl: n_o6.000 - 11.000 /

Leerlaufschwingzahl: max. ca. 22.000/min

Schwingkreis: 2,1 mm

SchleifpapiergroBe max.: ca. 280× 115mm

Schutzklasse: II/回

Gerausch- und Vibrationsinformationen:

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Schalldruckpegel des Gerätes beträgt typischerweise 71 dB (A). Unsicherheit

K = 3dB Der Gerauschpegel beim Arbeitsen kann 85 dB (A) überschreiben.

Gehorschutzragen!

Bewertete Beschleunigung, typischerweise:

Hand-/Armvibration a_h = 2,149m / s^2

Unsicherheit K = 1.5 m/s^2

AWARNUNG!

Der in diesen Anweisungen

angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gesessen worden und kann für den Gerätevergleich verwendet werden.

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fälle über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwin-gungsbelastung konnte untersacht werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der

Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollenn auch die Zeiten berücksichtig werden, in denen das Gerät abgeschalte ist oder dazu lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine Sicherheitshinweise

A WARNING! Lesen Sie alle Sicherheitshin-

weise und Anweisungen! Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und /oder schwere Verletzungen verursachen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE

UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

1. Arbeitsplatz-Sicherheit

a) Halten Sie ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeuchte Arbeitsbereiche können zu Unfallen führen.

Arbeiten Sie mit dem Gerät nicht in explosionsgeführ-deter Umgebung, in der sich

brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs

fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

Vermeiden Sie Lebensgefahr durch elektrischen Schlag:

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren,

Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c)

Halten Sie das Gerät von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrogeräts Risiko eines elektrischen Schlages.

d)

Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen oder um den

Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kaibel erhöhen das Risiko eines elektrischen Schlages.

e)

Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f)

Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie daraufuf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

b)

Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oderragen. Wenn Sie beim Tragen des Gerätes den Finger am EIN-/AUS-Schalter haben oder das Gerät eingeschiedt ist, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Geräteinschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgem Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät insbesondere in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringt Gefährdungen durch Staub.

4. Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-oder ausschalten{lsst,ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Gerätes.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionierren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Geräte typ vorgeschrieben ist. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Gerätespezifische Sicherheitshinweise für Schwingschleifer

Um Verletzungs- und Brandgefahr sowie Gesundheitsgeführungen zu vermeiden:

Schlieben Sie, wenn Sie im Freien arbeiten, das Gerät über einen Fehlerstrom (Fl)-Schutzschalter mit maximal 30 mA Auslösestrom an.
Verwenden Sie nur ein für den Außenbereich zugelassenes Verlängerungskabel.

Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen/Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten, als mit ihrer Hand.
Stützen Sie auf keinen Fall die Höhe neben oder vor dem Gerät und der zu bearbeitenden Flüche ab, da bei einem Abrutschen Verletzungsgefahr besteht.
Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose.
Fuhren Sie das Netzkabel immer nach hinten vom Gerät weg.

BRANDGEFAHR DURCH

FUNKENFLUG! Wenn Sie Metalle

schleifen, entsteht Funkenflug. Achten

Sie deshalb unbedingt darauf, dass keine Personen gefährdet werden und sich keine brennbaren Materialien in der Höhe des Arbeitsbereiches befinden.

WARNING! GIFTIGE DÄMPFE!

Die durch die Bearbeitung entstehenden schädlichen/giftigen Stäube stellen eine Gesundheitsgeführung für die Bedienperson oder in der Höhe befindliche Personen dar.

AWARNUNG!

GEFAHRDUNG DURCH STAUB!

Schlieben Sie bei längerem Bearbeitern

von Holz und insbesondere wenn Materialien bearbeitet werden, bei denen gesundheitsgefahrnde Stäube entstehen, das Gerät an eine geeignete externe Staubabsaugvorrichtung an.

Tragen Sie Schutzbrille und Staubschutzmaske!

Sorgen Sie bei der Bearbeitung von Kunststoffen, Farben, Lacken, etc. für ausreichende Belüfung.
Tränken Sie Materialien oder zu bearbeitende Flächen nicht mit Lösungsmittelhaltigen Flüssigkeiten.
- Vermeiden Sie das Schleifen von bleihaltigen Farben oder anderen gesundheitsschädlichen Materialien.
Asbesthaltiges Materialarf nichtbearbeitert werden.Asbest gilt alskrebserlegend.
Das Gerät ist für trockenes Flächenschleifen von Holz, Kunststoff, Metall und Spachtelmasse sowie lackierten Oberflächen ausgelegt.
Bearbeitensiekeine angefeuchtetenMaterialien oder feuchte Flachen.

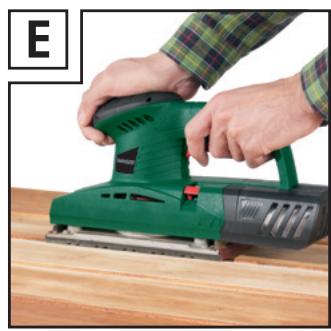

Halten Sie das Gerät während der Arbeit immer fest mit beiden Händen (siehe auch Abb. D, E).
Das Gerät immer ausschalten und das Schleifblatt 9 ausschwingen lessen, bevor Sie den Schwingschleifer ablegen.
Ziehen Sie bei Arbeitspausen, vor allen Arbeiten am Gerät (z.B. Wechsel des Schleifpapiers) und bei Nichtgebrauch immer den Netzstecker aus der Steckdose.
Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Seien Sie stets aufmerksam! Achten Sie immer darauf war. Sie tun und gehen Sie stets mit Vernunft vor. Benutzen Sie das Gerät in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

- Originalzubehör/-zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

Bedienung

Betrieb

Beachten Sie die Netzspannung! Die Spannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen (Geräte, die mit 230V bezeichnet sind, können auch an 220V angeschlossen werden).

Ein- und ausschalten

Momentbetrieb einschalten:

Drucken Sie den Schalter EIN/AUS 1.

Momentbetrieb ausschalten:

Lassen Sie den Schalter EIN/AUS 1 los.

Dauerbetrieb einschalten:

Drücken Sie den Schalter EIN/AUS 1, halten Sie ihn gedrückt und drucken Sie den Arretierungsknopf 2.

Dauerbetrieb ausschalten:

Drücken Sie den Schalter EIN/AUS und halten Sie ihn los.

Schwingzahl einstellen

Die gewünschte Schwingzahl konnen Sie mit der Schwingzahlvorwahr 10 je nach Bedarf vorwahlen. Die erforderliche Schwingzahl ist abhängig vom zu bearbeitenden Material und kann durch praktischen Versuch ermittelt werden.

Schleifblatt befestigen

WARNING! Bevor Sie Arbeiten am Gerät durchführren,ziehen Sie immer den Netzstecker aus der Steckdose.

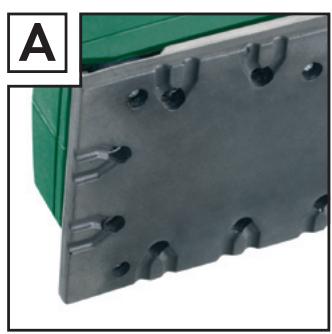

Hinweis: Entfernen Sie vor dem Befestigen eines neuen Schleifblattes Staub und Schmutz von der Schleifplatte 8.

1. Öffnen Sie die beiden Spannhebel nach oben, um ein neuen Schleifblatt einzuspannen oder für andere Material das Schleifblatt zu wechseln.

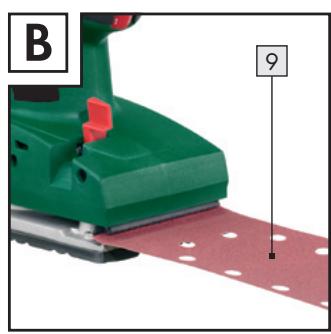

2. Schieben Sie das Schleifblatt an einem Ende unter die offene Klemmleiste über die Schleifplatte und klemmen Sie es fest, indem Sie den Spannhebel wieder nach unten drücken.

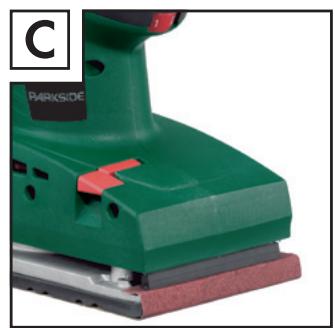

3. Verfahren Sie mit dem anderen Ende auf die gleiche Weise. Achten Sie darauf, dass das Schleifblatt 9 straff auf der Schleifplatte 8 aufliegt. Siehe auch Abb. B und C.
4. WICHTIG! Damit die Staubabsaugung durch die Schleifplatte 8 gewährleistet ist, müssen die Locher von Schleifblatt 9 und Schleifplatte 8 übereinstimmen.

Verschiedene Materialien benötigten unterschiedliche Körnungen, welche Körnung für welche Arbeiten

geeignet ist, lessen Sie in unseren unverbindlichen Empfehlungen unter «Tipps und Tricks».

Staub absaugen

A WARNING! BRANDGEFAHR!

Beim Arbeiten mit Elektrogeräten, die über eine Staubfangbox 4 verfügen

oder durch eine Staubabsaugvorrichtung mit dem Staubsauger verbunden werden konnen, besteht Brandgefahr! Unter umgrenstigen Bedingungen, wie z.B. bei Funkenflug, beim Schleifen von Metall oder Metallresten in Holz, kann sich Holzstaub im Staubsack (oder im Staubbeutel des Staubsaugers) selbst entzünden. Dies kann insbesondere dann geschehen, wenn der Holzstaub mit Lackresten oder anderen chemischen Stoffen vermischt ist und das Schleifgut nach langem Arbeiten heißt ist. Vermeiden Sie des halb unbedingte Überhitzung des Schleifguts und des Gerätes und entleeren Sie vor Arbeitspausen stets die Staubfangbox 4 bzw. den Staubbeutel des Staubsaugers.

Tragen Sie eine Staubschutzmaske!

Staubabsaugung mit Staubfangbox

Staubfangbox aufsetzen:

• Schieben Sie die Staubfangbox 4 auf den Adapter 5 an der Geräterückseite.

Staubfangbox abnehmen:

• Drücken Sie die Entriegelungstaste 3 und ziehen Sie die Staubfangbox 4 vom Gerät ab.

Hinweis: Um eine optimale Absaugleistung zu gewährleisten, die Staubfangbox 4rechtzeitig leeren und ausklopfen.

Staubabsaugung per Fremdabsaugung anschliessen:

Zur Staubabsaugung mittels Staubsauger schieben Sie den Saugschlauch einer zulässigen Staubabsaugvorrlichtung (z.B. eines Werkstattstaubsaugers) in den Adapter 5 - siehe Abb. D.

Hinweis: Verwenden Sie falls nötig das Reduzier-stück [12], indem Sie es in den Adapter [5] schieben.

Entrehmen:

Ziehen Sie den Schlauch der Staubsaugvortrichtung vom Adapter [5], bzw. ggf. vom Reduzierstuck [12] ab.

- Arbeitshinweise, Tipps und Tricks

Halten Sie das Gerät während der Arbeit immer fest mit beiden Händen (siehe auch Abb. D, E).
Bewegen Sie den Schwingschleifer parallel, flächig kreisend oder wechselnd langs und quer.
Den Schwingschleifer nicht aufrücken. Die Schleifblätter setzen sich zu und verschltern somit die Schleifleistung.
Reinigen Sie hin und wieder das Schleifblatt mit dem Staubsauger.
Mit der richtigen Wahl der Schwingzahl und der Körnung des Schleifblattes [9] bestimmen Sie die Abtragsleistung und damit auch das Ergebnis ihrer Arbeit.
Schleifen Sie nie mit dem gleichen Schleifblatt 9 understandsliche Materialien (z.B. Holz und anschließend Metall).

In der nachfolgenden Tabelle finden Sie unverbindliche Werte, die Ihnen die Ermittlung des Schleifblattes 9 erleichtern.

Holz	Schleifblatt/Körnung
Bearbeitung von Holz	40-240
Vorschleifen z.B. von rauhen, ungehobelten Balken und Brettern	40, 60
Planschleifen	80, 100, 120
Feinschleifen harter Hölzer	180, 240
Farbe/Lacke	Schleifblatt/Körnung
Bearbeitung von Farb-/Lackschichten oder Grundierungen wie Fuller und Spachtel	40-320
Abschleifen von Farbe	40,60
Schleifen von Vorstreichfarbe	80,100,120
Endschiff von Grundierungen vor der Lackierung	180,240,320

Wartung und Reinigung

WARNING! Bevor Sie Arbeiten am Gerät durchführren,ziehen Sie immer den Netzstecker aus der Steckdose.

Reinigen Sie das Gerät, direkt nach Abschluss der Arbeit.
Keine scharfen Gegenstände zur Reinigung des Gerätes verwenden. Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen.
Verwenden Sie zum Reinigen des Gehäuses ein Tuch. Verwenden Sie auf keinen Fall Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen. Zur gründlichen Reinigung des Gerätes wird ein Staubsauger besteht.
Liftungsöffnungen müssen immer frei sein.
Entfernen Sie anhaftenden Schleifstaub mit einem Pinsel.

- Entsorgung

Die Verpackung besteht aus umwelt-. freundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung

in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfolhen Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Informationen

Service

A WARNUNG! Lassen Sie ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
A! WARMUNG! Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführten.

Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Garantie

Sie erhalten auf these Gerät 3 Jahre Gar- tantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung.Nur so kann eine kostenlose Ein-. sendung ihrer Ware gewährleistet werden. These Garantie gilt nur gegenüber dem Erstkäufer und ist nicht übertragbar.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleibteile oder für Beschädigungen an zerbrechlichen Teilen, z. B.

Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

DE

Schraven Service- und

Dienstleistungs GmbH

Gewerbering 14

Kompernaß Service Österreich

Rittenschober KG

Gmundner Strasse 10

4816 Gschwandt (Austria)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Konformitätserklarung/ Hersteller C€

Wir, Kompernaß GmbH, Burgstr. 21,

D-44867 Bochum, Deutschland, erklaren

hiermit für这点es Produkt die Übereinstimmung

mit folgenden EG-Richtlinien:

Maschinenrichtlinie (98/37/EG)

EG-Niederspannungsrichtlinie

(2006/95/EG)

Elettromagnetische Verträglichkeit

(2004/108/EG)

Typ/Gerätebezeichnung:

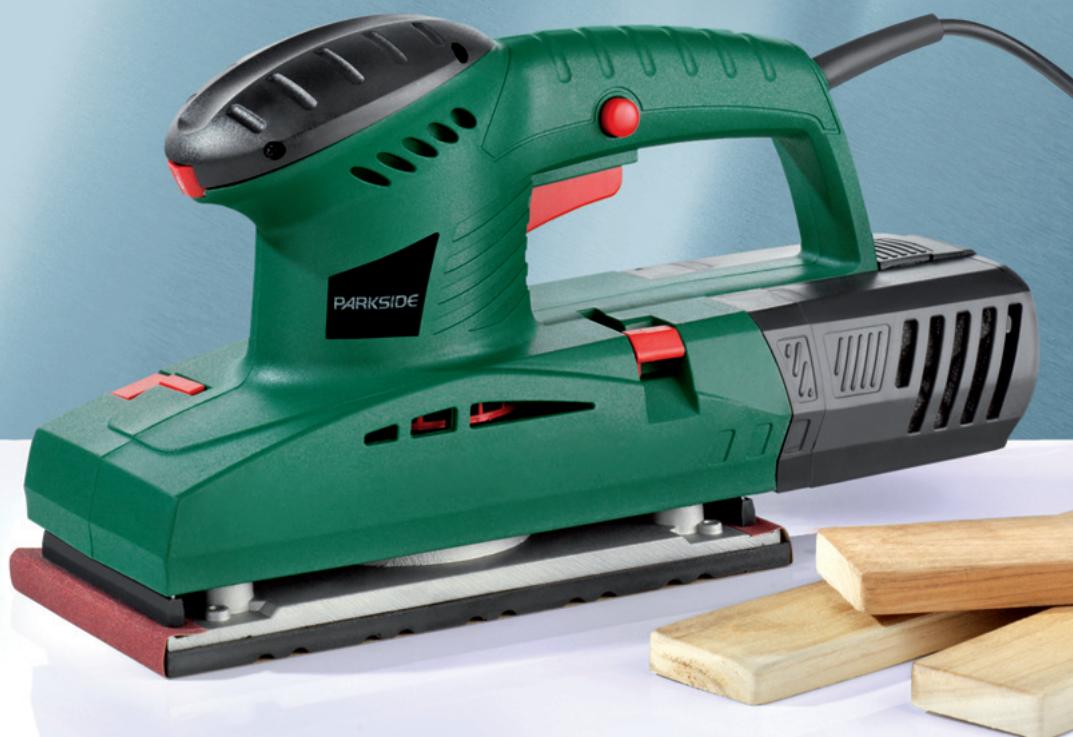

Parkside Schwingschleifer XQ 310

Bochum, 31.07.2008

Hans Kompernaβ

• Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
