Schleifertyp	Exzenterschleifer
Nennleistung	600 W
Stromversorgung	230 V ~ 50 Hz
Drehtellergeschwindigkeit	2 500 - 8 000 U/min
Nennschwingungen	5 000 - 16 000 min-1
Exzentrizität	5 mm
Schleiftellerdurchmesser	150 mm
Befestigung der Schleifmittel	Velcro (selbstklebend)
Mitgelieferte Schleifscheiben	Korn 80 und Korn 120
Staubabsaugung	Inklusive Auffangbehälter + Staubsaugeradapter
Sanftanlauf	Ja (DUO-START)
Schalldruckpegel	84 dB(A)
Hand-Arm-Vibrationen	2,309 m/s2
Elektrische Schutzklasse	II (Doppelisolierung)
Kompatible Materialien	Holz, Metall, Kunststoff, Farbe, Lack

Häufig gestellte Fragen - XQ 600 PARKSIDE

Wie montiere oder wechsle ich ein Schleifpapier auf der PARKSIDE XQ 600?

Die XQ 600 verwendet ein Klettsystem (selbsthaftend). Schalten Sie den Schleifer aus und ziehen Sie den Stecker, dann ziehen Sie einfach das abgenutzte Blatt vom Teller ab und legen das neue Blatt auf, indem Sie seine Löcher mit denen des Tellers ausrichten. Überprüfen Sie, dass das Blatt zentriert ist, bevor Sie neu starten.

Wie entleere ich den Staubauffangbehälter?

Ziehen Sie den Behälter heraus, indem Sie ihn aus seiner Halterung schieben. Öffnen Sie die Klappe und entleeren Sie den Staub in einen Mülleimer. Spülen Sie den Behälter bei Bedarf mit klarem Wasser aus und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Kann ich den Schleifer an einen externen Staubsauger anschließen?

Ja, die XQ 600 wird mit einem Absaugadapter geliefert. Schließen Sie den Schlauch Ihres Staubsaugers (oder eines Werkstattstaubsaugers) an diesen Adapter an, der am Ausgang des Schleifers befestigt ist, um eine optimale Staubabsaugung und einen gesünderen Arbeitsplatz zu gewährleisten.

Welches Korn Schleifpapier soll je nach Anwendung verwendet werden?

• Korn 40 - 60: Abbeizen, Entfernen von dicker Farbe oder sehr unregelmäßigen Oberflächen.
• Korn 80 - 120: Normales Schleifen von Holz (die Körnungen 80 und 120 sind im Lieferumfang enthalten).
• Korn 180 - 240: Finish vor dem Lackieren oder Streichen.

Wie stelle ich die Geschwindigkeit des XQ 600 Schleifers ein?

Der Einstellknopf ermöglicht es, die Geschwindigkeit zwischen 2.500 und 8.000 U/min zu justieren. Wählen Sie eine niedrige Geschwindigkeit für empfindliche Oberflächen (weiches Holz, Kunststoffe, Lacke) und eine hohe Geschwindigkeit für das Grobschleifen auf Hartholz oder Metall.

Wofür dient die DUO-START Funktion?

DUO-START ist ein sanfter Anlauf: Der Schleifer erhöht die Geschwindigkeit allmählich, anstatt sofort auf volle Geschwindigkeit zu gehen. Dies verhindert Rucke beim Start, schützt die Arbeitsfläche vor versehentlichen Kratzern und reduziert den Motorverschleiß.

Welche Schleifblätter sind mit der XQ 600 kompatibel?

Der Schleifer akzeptiert runde Scheiben mit einem Durchmesser von 150 mm, die mit Klettbefestigung perforiert sind für die Staubabsaugung. Zwei Scheiben (Korn 80 und Korn 120) sind im Lieferumfang enthalten. Ersatzblätter sind im Baumarkt oder auf Ersatzteil-Websites wie Spareka erhältlich.

Der Schleifer hinterlässt kreisförmige Spuren auf dem Holz, wie kann ich das beheben?

Diese Spuren treten auf, wenn der Schleifer zu lange an derselben Stelle bleibt oder das Korn zu grob ist. Bewegen Sie die Maschine langsam und kontinuierlich, ohne stark zu drücken. Beenden Sie immer mit einem Durchgang mit feinem Korn (180 oder 240) in Richtung der Holzfasern, um die letzten Markierungen zu entfernen.

Der Schleifer wird sehr heiß, ist das normal?

Eine leichte Erwärmung ist bei längerem Gebrauch normal. Wenn die Maschine ungewöhnlich heiß wird, machen Sie eine Pause von ein paar Minuten und überprüfen Sie, ob die Lüftungsöffnungen nicht durch Staub verstopft sind. Reinigen Sie sie bei Bedarf mit Druckluft und decken Sie die Gitter während des Betriebs niemals ab.

Auf welchen Materialien kann die PARKSIDE XQ 600 verwendet werden?

Der Schleifer eignet sich zum Schleifen von Holz (Massivholz, Sperrholz, Spanplatte), Metall, Kunststoff sowie zum Freilegen oder Glätten von Farben und Lacken. Passen Sie das Korn und die Geschwindigkeit je nach Härte des Materials an.

Wie pflege ich den XQ 600 Schleifer, um seine Lebensdauer zu verlängern?

Entleeren Sie nach jedem Gebrauch den Staubbehälter und reinigen Sie die Lüftungsöffnungen mit einem Pinsel oder Druckluft. Der Schleifer ist wartungsfrei (kein Schmieren erforderlich). Bewahren Sie ihn an einem trockenen Ort auf, geschützt vor Feuchtigkeit, mit sorgfältig aufgewickeltem Kabel, ohne es zu quetschen.

BEDIENUNGSANLEITUNG XQ 600 PARKSIDE

Stand der Informationen. Version des informations

DE EXCENTERSCHLEIFER
AT Bedienungs- und Sicherheitshinweise
CH

Bestimmungsgemäß Gebrauch. 6
Ausstattung. 6
Lieferumfang . 6
Technische Daten.. 7

Sicherheitshinweise

Arbeitsplatz. 7
Elektrische Sicherheit. 7
Sicherheit von Personen . 8
Verwendung und Behandlung des Elektrowerkzeugs. 8
Geratespezifische Sicherheitshinweise fur Exzenterscleifer . 9
Originalzubehör/-zusatzgeräte. 10
Allesverstanden? . 10

Vor der Inbetriebnahme

Schleifblatt wechseln. 10
Drehzahl und Schleifblatt wahlen. 10

Inbetriebnahme

Ein- und ausschalten. 11
Staubabsaugung . 11
Arbeitshinweise zum Schleifen. 12

Wartung und Reinigung. 12

Entsorgung

Informationen

Service.. 12
Konformitätserklung / Hersteller . 13

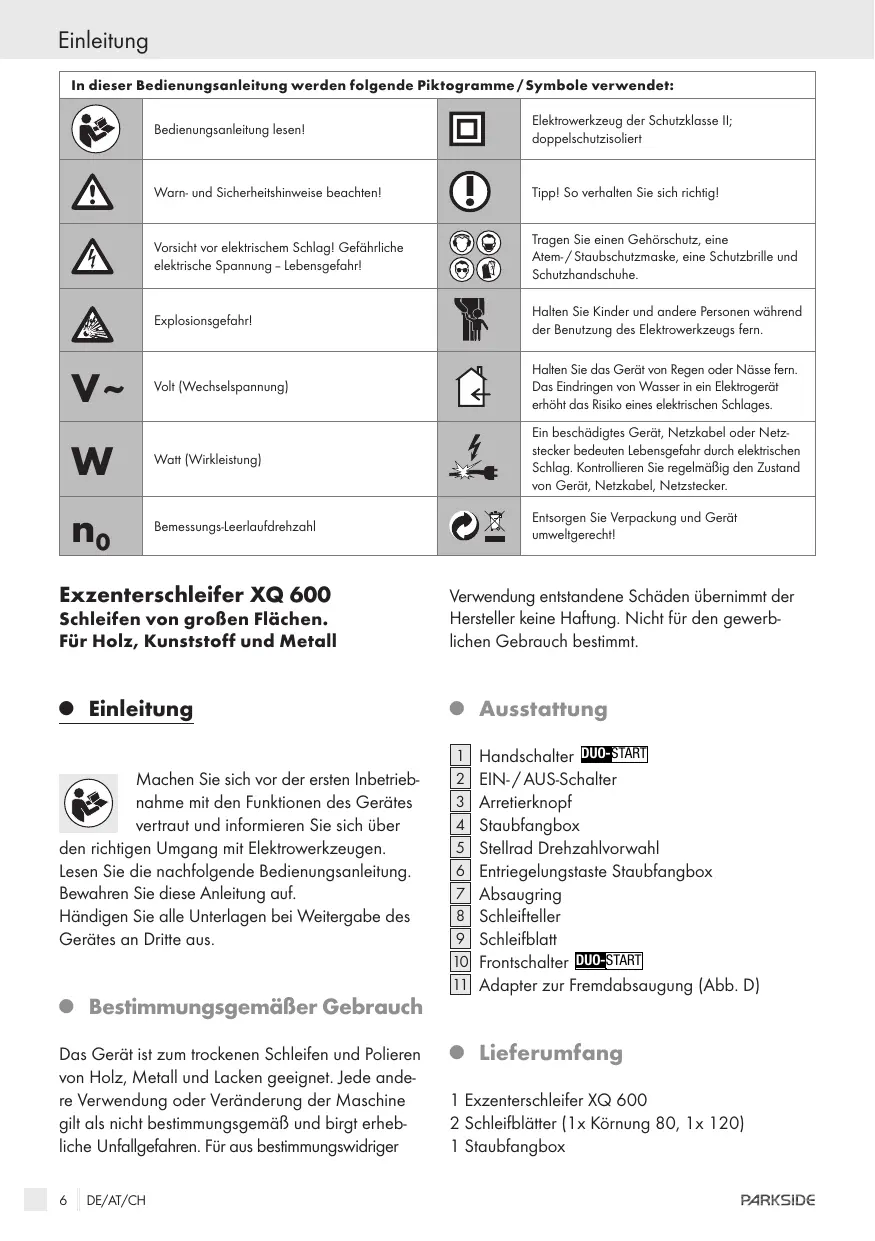

In dieser Bedienungsanleitung werden folgende Piktogramme / Symbole verwendet:
	Bedienungsanleitung lesen!		Elektrowerkzeug der Schutzklasse II; doppelschutzisoliert
	Warn- und Sicherheitshinweise beachten!		Tipp! So verhalten Sie sich richtig!
	Vorsicht vor elektrischem Schlag! Gefährliche elektrische Spannung - Lebensgefahr!		Tragen Sie einen Gehörschutz, eine Atem-/Staubschutzmaske, eine Schutzbrille und Schutzhandchuhe.
	Explosionsgefahr!		Halten Sie Kinder und andere Personen während der Benutzung des Elektronerkzeugs fern.
V~	Volt (Wechselspannung)		Halten Sie das Gerät von Regen oder Nõsse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
W	Watt (Wirkleistung)		Ein beschiediges Gerät, Netzkabel oder Netzstecker bedeuten Lebensgefahr durch elektrischen Schlag. Kontrollieren Sie regelmäßig den Zustand von Gerät, Netzkabel, Netzstecker.
n0	Bemessungs-Leerlaufdrehzahl		Entsorgen Sie Verpackung und Gerät umweltgerecht!

Exzenterschleifer XQ 600 Schleifen von großen Flächen. Für Holz, Kunststoff und Metall

- Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über

den richtigen Umgang mit Elektrowerkzeugen.
Lesen Sie die nachfolgende Bedienungsanleitung.
Bewahren Sie diese Anleitung auf.
Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum trockenen Schleifen und Polieren von Holz, Metall und Lacken geeignet.Eine andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger

Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für den gewerblichen Gebrauch bestimmt.

Ausstattung

1 Handschalter DUO-START
EIN-/AUS-Schalter
3 Arretierknopf
4 Staubfangbox
5 Stellrad Drehzahlvorwahl
Entriebelungstaste Staubfangbox
7 Absaugring
Schleifteller
9 Schleifblatt
10 Frontschalter DUO:START
11 Adapter zur Fremdabsaugung (Abb. D)

- Lieferumfang

1 Exzenterschleifer XQ 600
2 Schleifblätter (1x Körnung 80, 1x 120)
1 Staubfangbox

1 Absaugadapter
1 Bedienungsanleitung
1 Heft, "Garantie und Service"

- Technische Daten

Nennspannung: 230V 50Hz

Nennleistung: 600W

Nennschwingzahl: n_05.000 - 16.000^-1

Nenndrehzahl: n_0 2.500 - 8.000 min^-1

Exzentritot: 5mm

Schleifteller: 0150mm

Schutzklasse: II/

Gerausch- und Vibrationsinformationen:

Messwerte ermittelt entsprechend EN 60745. Der A-bewertete Schaldruckpegel des Gerätes beträgt typischerweise 84 dB (A). Unsicherheit K = 3 dB. Der Gerauschpegel beim Arbeitsen kann 85 dB (A) überschreiben.

Gehorschutz fragen!

Bewertete Beschleunigung, typischerweise:

Hand-/ Armvibration a_h = 2,309 ~m / s^2

Unsicherheit K = 1,5m / s^2

A WARNUNG! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden.

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fälle über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder dazu lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den

gesamten Arbeitszeitraum deutlich reduzieren.

XQ600 KH3168

230V 50Hz· 600W

2.500-8.000 min

Schwingzahl: 5.000-16.000 min

Komperna GmbH 44867 Bochum

Germany · www.kompernass.de

Allgemeine Sicherheitshinweise

VORSICHT! Sümmtliche Anweisungen sind zu lessen. Fehler bei der Einhaltung der nachstehend aufgehren Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.

1. Arbeitsplatz

a) Halten Sie ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeuchte Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Gerät nicht in explosionsgefrhrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs

fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden.

Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit ge-erdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c)

Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht eines elektrischen Schlages.

d)

Zweckentfremden Sie das Kabel nicht um das Gerät zu tragen, aufzuhängen oder um den

Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kaibel erhöhen das Risiko eines elektrischen Schlages.

e)

Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f)

Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages

3. Sicherheit von Personen

a)

Seien Sie stets aufmerksam, achten Sie daraufauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

b)

Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicherSrüstung wie Staubmaske, rutschfeste tsschuhe, Schutzhelm oder Gehörnach Art und Einsatz des Elektrowerkerringert das Risiko von Verletzungen.

Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass der Schalter in der „AUS"-Position ist, bevor Sie den Stecker in die Steckdose stecken. Wenn Sie beim Tragen des Gerätes den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

d)

Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.

e)

Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.

f)

Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

g)

Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringgert Gefährdungen durch Staub.

4. Verwendung und Behandlung des Elektrowerkzeugs

a)

Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
d) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
e) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfähig gepflegte Schneid-werkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
f) Verwenden Sie Elektrowerkzeug, Zube-hör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Geräteotyp vorgeschrieben ist. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Gerätespezifische Sicherheitshinweise für Exzenterschleifer

Schlieben Sie, wenn Sie im Freien arbeiten, das Gerät über einen Fehlerstrom (Fl)-Schutzschalter mit maximal 30 mA Auslösestrom an.
- Verwenden Sie nur ein für den Außenbereich zugelassenes Verläufigungskabel.
Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen/Schraubstock um das Werkstück festzuhalten. Es ist damit{sicherer

gehalten, als mit Ihrer Hand.

Stützen Sie auf keinen Fall die Höhe neben oder vor dem Gerät und der zu bearbeitenden Flüche ab, da bei einem Abrutschen Verletzungsgefahr besteht.
Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose.
Fuhren Sie das Netzkabel immer nach hinter vom Gerät weg.
■ BRANDGEFAHR DURCH FUNKENFLUG!

Wenn Sie Metalle schleifen, entstehen Funkenflug. Achten Sie deshalb unbedingt darauf, dass keine Personen gefährdet werden und sich keine brennbaren Materialien in der Nähdes Arbeitsbereiches befinden.

A WARNUNG! GIFTIGE DÄMPFE!

Das Bearbeiten von schädlichen / giftigen Stäuben stellt eine Gesundheitsgeführung für die Bedienperson oder in der Höhe befindliche Personen dar.

Tragen Sie Schutzbrille und Staubschutzmaske!

Schlieben Sie bei längerem Bearbeiten von Holz und insbesondere wenn Materialien bearbeitet werden, bei denen gesundheitsgefhrdende Stäube entstehen, das Gerät an eine geeignete externe Staubabsaugvorrichtung an.
Sorgen Sie bei der Bearbeitung von Kunststoffen, Farben, Lacken, etc. für ausreichende Belüfung.
Tränken Sie Materialien oder zubearbeitende Flächen nicht mit Lösungsmittelhaltigen Flüssigkeiten.
- Vermeiden Sie das Schleifen von bleihaltigen Farben oder anderen gesundheitsschädlichen Materialien.
Asbesthaltiges Materialarf nichtbearbeitert werden.Asbest giltalskrebserlegend.
- Vermeiden Sie den Kontakt mit dem laufenden Schleifblatt.
Verwenden Sie das Gerät nur mit angebrachten Schleifblatt.
Verwenden Sie das Gerät niemals zweckentfremdet und nur mit Originalteilen/-zubehör.
Führn Sie das Gerät eingeschaltet gegen das Werkstück. Heben Sie das Gerät nach der Bearbeitung vom Werkstück ab und schalten Sie es dann aus.

Lassen Sie das ausgeschaltete Gerät zum Stillstand kommt, bevor Sie es ablegen.
Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.

- Originalzubehör/-zusatzgeräte

Benutzen Sie nur Zubehör, das in der Gebrauchsanweisung angegeben ist. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörskann eine Verletzungsgefahr für Sie bedeuten.

Alles verstanden?

• Wenn Sie sich mit den Hinweisen, Funktionen und Handhabungen Ihres Gerätes vertraut gemacht haben, können Sie mit der Arbeit beginnen. Unter Berücksichtigung aller Angaben und Hinweise des Herstellers arbeiten Sie am sichersten.

Vor der Inbetriebnahme

Schleifblatt wechseln

A WARNUNG! Bevor Sie Arbeiten am Gerät durchführren, immer den Netzstecker aus der Steckdoseziehen.

Der Exzenterschleifer verfügt über eine Klett-Haftung, die ein Schnelles und einfaches Wechseln der Schleifblätter möglich.

Hinweis: Entfernen Sie vor dem Befestigen eines neuen Schleifblattes Staub und Schmutz vom Schleifteller 8.

Achten Sie daraufuf, dass die LÖcher des Schleifblattes mit den Bohrungen des Schleiftellers übereinstimmen.

Drehzahl und Schleifblatt wahlen

Abtrag und Oberfläche

Die Abtragsleistung und die Oberflächengüe werden von der Drehgeschwindigkeit und der Kornstarke des Schleifblattes bestimmt.

Beachten Sieitte, dass Sie zur Bearbeitung derverschiedenMaterialien entsprechende Schleifblatter mit underschiedlicherKornung einsetzen und die Drehzahl ebenfalls dem Material anpassen.

Werkstoff/Arbeitsbe-reich	Weichholz
Grobschliff (Körnung)	60
Feinschliff (Körnung)	240
Drehzahlvorwahr	hoch (▶ +)

Werkstoff/Arbeitsbe-reich	Hartholz
Grobschliff (Körnung)	60
Feinschliff (Körnung)	180
Drehzahlvorwahr	hoch (▶ +)

Werkstoff/Arbeitsbe-reich	Lacke anschleifen
Grobschliff (Körnung)	180
Feinschliff (Körnung)	400
Drehzahlvorwahr	mittel (-)

Werkstoff/Arbeitsbe-reich	Farbe/Lacke entfernen
Grobschliff (Körnung)	40
Feinschliff (Körnung)	80
Drehzahlvorwalt	mittel bis hoch

Werkstoff/Arbeitsbe-reich	Metalle
Grobschliff (Körnung)	80
Feinschliff (Körnung)	240
Drehzahlvorwahr	mittel bis hoch

Dies sind unverbindliche Angaben und Empfehlungen.

Inbetriebnahme

Die Netzspannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Geräte, die mit 230V bezeichnet sind, können auch mit 220V betrieben werden.

Ein- und ausschalten

Hinweis! Schalten Sie den Exzenterschleifer immer vor Materialkontakt ein und führen Sie das Gerät erst dann auf das Werkstück.

Sie können beim Betrieb zwischen Moment- und Dauerbetrieb auswahlen

Momentbetrieb einschalten:

Drucken Sie den EIN-/AUS-Schalter 2

Momentbetrieb ausschalten:

Lassen Sie den EIN-/AUS-Schalter 2 wieder los.

Dauerbetrieb einschalten:

Drücken Sie den EIN-/AUS-Schalter 2 und stellen Sieihn durch gleichzeitiges Drucken des Arretierknopfs 3 fest.

Dauerbetrieb ausschalten:

Drücken Sie den EIN-/AUS-Schalter 2 und lessen Sie ihn los.

Drehzahl vorwahlen:

Die gewünschte Drehzahl können Sie mit dem Stellrad Drehzahlvorwahr [5] vorwahlen.

DUO-START-Funktion/Reduzierte Leerlauf-drehzahl:

Das Gerät verfügbar über eine Leerlaufreduzierung der Drehzahl. Erst bei zusätzlicher Betätigung eines DUO-START-Schalters wird die volle Motorleistung, bzw. die vorgewählte Drehzahl aktiviert.

Betätigen Sie entweder den Frontschalter DUO START 10 oder den Handschalter DUO START 1 (siehe Abb. A, B, C).

Dies ermöglich ein schonendes Aufsetzen auf das Werkstück.

Hinweis: Der Frontschalter DUO-START 10 federt beim Loslassen wieder in die Ausgangsstellung zusck.

Staubabsaugung

A WARNUNG! BRANDGEFAHR! Beim

Arbeiten mit Elektrogeräten, die über eine Staubfangbox verfügen oder durch eine Staubabsaugvorrichtung mit dem Staubsauger verbunden werden können, besteht Brandgefahr! Unter umgrenstigen Bedingungen, wie z.B. bei Funkenflug, beim Schleifen von Metall oder Metallresten in Holz, kann sich Holzstaub im Staubsack (oder im Staubbeutel des Staubsaugers) selbst entzüden. Dies kann insbesondere dann geschehen, wenn der Holzstaub mit Lackresten oder anderen chemischen Stoffen vermischt ist und das Schleifgut nach langem Arbeiten heißt ist. Vermeiden Sie deshalb unbedingt eine Überhitzung des Schleifguts und des Gerätes und entleeren Sie vor Arbeitspausen stets die Staubfangbox bzw. den Staubbeutel des Staubsaugers.

Tragen Sie eine Staubschutzmaske!

A WARNUNG! Bevor Sie Arbeiten am Gerät durchführren, immer den Netzstecker aus der Steckdoseziehen.

Absaugring montieren:

Der Absaugring 7 ermöglich eine optimale Staubabsaugung.

• Setzen Sie den Absaugring [7] in die Gehäuseführung ein. Schlieben Sie den Klemmbügel an der Geräterückseite.

Staubabsaugung mit Staubfangbox:

• Schieben Sie die Staubfangbox 4 auf die Adapteröffnung an der Geräterückseite.

Staubfangbox entleeren:

Drücken Sie die beidseitigen Entriegelungs-tasten 6 undziehen Sie die Staubfangbox 4 vom Gerat ab.

Hinweis: Um eine optimale Absaugleistung zu gewährleisten, die Staubfangbox 4 regelmäßig entleeren.

Adapter zur Fremdabsaugung (Abb. D)

AnschlieBen:

Stecken Sie den Adapter zur Fremdabsaugung [11] passgenau und vollständig auf die Adapteröffnung an der Geräterückseite.
Schieben Sie den Schlauch einer zulässigen Staubabsaugvorrichtung (z.B. eines Werkstatt-staubsaugers) auf den Adapter zur Fremdabsaugung [11].

Entnehmen:

Ziehen Sie den Schlauch der Staubabsaugvorrichtung vom Adapter zur Fremdabsaugung [11] ab.
Drücken Sie die beiden Entriegelungstasten undziehen Sie den Adapter zur Fremdabsaugung [1] vom Gerat ab.

- Arbeitshinweise zum Schleifen

Hinweis: Arbeitsen Sie mit geringem Anpressdruck!

Bewegen Sie das Gerät parallel, flächig kreisend oder wechselnd langs und quer.
Reinigen Sie hin und wieder das Schleifblatt mit dem Staubsauger.
Schleifen Sie nie mit dem gleichen Schleifblatt entsprechliche Materialien (z.B. Holz und anschließend Metall).
Nur mit einwandfrei Schleifblättern erreichen Sie gute Schleifleistungen und schonen die Maschine.

Wartung und Reinigung

A WARNUNG! Bevor Sie Arbeiten am Gerät durchführren, immer den Netzstecker aus der Steckdoseziehen.

Der Exzenterschleifer ist wartungsfrei.

Reinigen Sie das Gerät regelmäßig, direkt nach Abschluss der Arbeit.
Halten Sie das Gerät und die Lüftungsschlitzests sauber. Bei verstopfen Lüftungsschlizen droht eine Überhitzung und/ oder eine Beschädigung des Gerätes.
Es durren keine Flüssigkeiten in das Innere des Gerätes gelangen. Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.
Entfernen Sie anhaftenden Schleifstaub mit einem Pinsel.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Informationen

Service

Die zuständige Servicestelle Ihres Landes entnehmer Sieitte denGarantieunterlagen.

• Lassen Sie ihre Geräte nur von qualifizierten Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
  Lassen Sie den Austausch des Netzsteckers oder des Netzkabels immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausführten. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Konformitätserklarung/ Hersteller C€

Wir, Kompernaß GmbH, Burgstr. 21, 44867 Bochum, Deutschland, erklären hiermit für diesen Produkt die Übereinstimmung mit folgenden EG-Richtlinien:

Maschinenrichtlinie 98/37/EG

EG-Niederspannungsrichtlinie 2006/95/EG

Elektromagnetische Verträglichkeit 2004/108/EG

Typ/Gerätebezeichnung: Parkside Exzenterschleifer XQ 600

Bochum, 30.11.2007

Hans Kompernaß
- Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Introduction

Schwingzahl: 5.000-16.000 min

Komperna GmbH 44867 Bochum

Germany · www.kompernass.de

Schwingzahl: 5.000-16.000 min

Kompernaβ GmbH·44867 Bochum

Germany · www.kompernass.de

Technische gegevens.. 37

Elektrische verilgheit.. 38

- Technische gegevens

Nominale spanning: 230V 50Hz
Nominal vermogen: 600W
Nominaal
versnellingstoerental: n_05.000 - 16.000min^-1
Nominal toerental: n_02.500 - 8.000min^-1
Excentriciteit: 5mm
Schuurplateau: 150mm
Beveiligingsklasse: II/

Gehoorbescherming dragen!

Schwingzahl: 5.000-16.000 min

Komperna GmbH 44867 Bochum

Germany · www.kompernass.de

2. Elektrische verilgheit

3. Veiligkeit van Personen

Schwingzahl: 5.000-16.000 min

Komperna GmbH 44867 Bochum

Germany · www.kompernass.de
