| Produkttyp | Winkelschleifer |
| Marke | PARKSIDE |
| Modell | PWS 230 |
| Nennspannung | 230 V ~ 50 Hz |
| Nennleistung | 2000 W |
| Leerlaufdrehzahl | 6500 min⁻¹ |
| Scheibendurchmesser | 230 mm |
| Spindel | M14, Gewinde |
| Schutzklasse | II (Doppelisolierung) |
| Gewicht (ca.) | 2,3 kg |
| Schalldruckpegel (LpA) | 90 dB(A) |
| Schallleistungspegel (LWA) | 103 dB(A) |
| Vibration (Hand-Arm) | < 2,5 m/s² |
| Lieferumfang | Winkelschleifer, Schutzhaube, Zusatzhandgriff, Spannschlüssel, Bedienungsanleitung |
| Hauptfunktionen | Schleifen, Schruppen, Trennen, Trockenpolieren |
| Schutzhaube | Ja, werkzeuglos verstellbar |
| Zusatzhandgriff | Ja, schwenkbar (3 Positionen) |
| Sicherheitsverriegelung | Ja, Schalter mit Verriegelung |
| Dauereinschaltung | Ja, durch Schalterverriegelung |
| Spindelarretierung | Ja, zum Scheibenwechsel |
| Wartung und Reinigung | Lüftungsschlitze regelmäßig reinigen; Kohlebürsten vom Kundendienst ersetzen lassen |
| Reparierbarkeit | An den Kundendienst oder einen qualifizierten Elektriker übergeben; Originalteile verwenden |
| Garantie und Service | Siehe Handbuch "Garantie und Service" |
Häufig gestellte Fragen - PWS 230 PARKSIDE
Benutzerfragen zu PWS 230 PARKSIDE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Elektrowerkzeuge kostenlos im PDF-Format! Finden Sie Ihr Handbuch PWS 230 - PARKSIDE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PWS 230 von der Marke PARKSIDE.
BEDIENUNGSANLEITUNG PWS 230 PARKSIDE
DE Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend
AT mit allen Funktionen des Gerätes vertraut.
KompernaB GmbH
Burgstraße 21
DE WINKELSCHLEIFER
AT Bedienungs- und Sicherheitshinweise
- Technische gegevens
Nominate spanning: 230V 50Hz
Nominal vermogen: 2000W
Nominal toerental: n_06500min^-1
Slijpschijf: 230mm
Montagespil: M14/schroefdraad
Beschermingsklasse: II/回
PWS 230
KH3177
品 max. 230~mm
PARKSIDE
230V 50Hz· 2000W· n_06500min^-1
Gehoorbescherming dragen!
Elektrische vergilgheid
Bestimmungsgemäß Gebrauch. 30
Ausstattung.. .Seite 30
Lieferumfang .Seite 31
Technische Daten.. 31
Sicherheit
Sicherheitshinweise.
Arbeitsplatz-Sicherheit.
Elektrische Sicherheit. 31
Sicherheit von Personen. .Seite 32
Sorgfaltiger Umgang und Gebrauch von Elektrowerkzeugen.. .Seite 33
Gerätespezifische Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Arbeitshinweise.
Originalzubehör/-zusatzgeräte .Seite 37
Inbetriebnahme
Schutzhaube mit Schnellverschluss montieren. 37
Zusatz-Handgriff montieren. .Seite 38
Schrupp-/Trennscheibe montieren/wechseln. 38
Bedienung
Ein- und Ausschalten. 38
Wartung und Reinigung .Seite 39
Entsorgung .Seite 39
Informationen
Service.. 39
Konformitätserklarung / Hersteller . 40

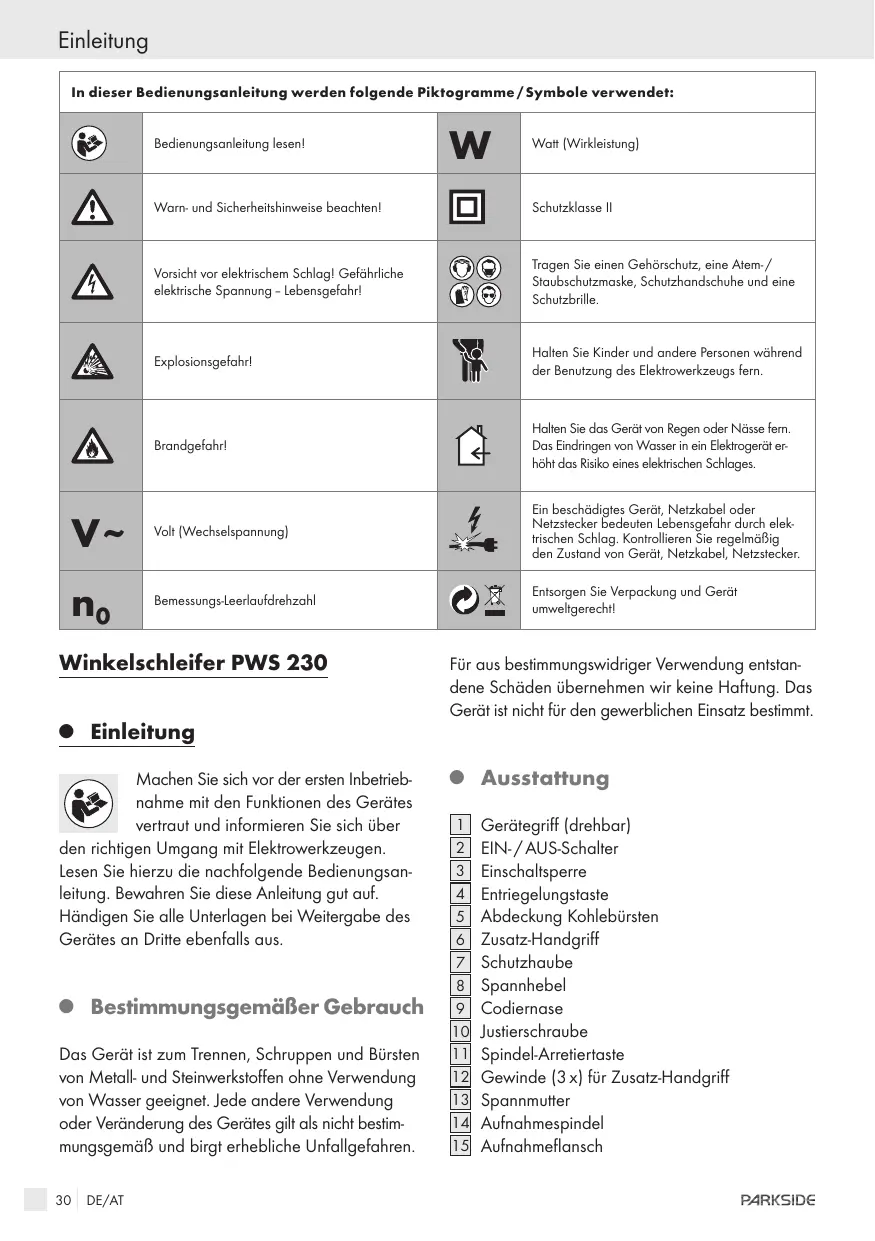

| In dieser Bedienungsanleitung werden folgende Piktogramme/Symbole verwendet: | |||
| Bedienungsanleitung lessen! | W | Watt (Wirkleistung) | |
| Warn- und Sicherheitshinweise beachten! | Schutzklasse II | ||
| Vorsicht vor elektrischem Schlag! Gefährliche elektrische Spannung - Lebensgefahr! | Tragen Sie einen Gehörschutz, eine Atem-/Staubschutzmaske, Schutzhandschuhe und eine Schutzbrille. | ||
| Explosionsgefahr! | Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. | ||
| Brandgefahr! | Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. | ||
| V~ | Volt (Wechselspannung) | Ein beschädigtes Gerät, Netzkabel oder Netzstecker bedeuten Lebensgefahr durch elektrischen Schlag. Kontrollieren Sie regelmäß den Zustand von Gerät, Netzkabel, Netzstecker. | |
| n0 | Bemessungs-Leerlaufdrehzahl | Entsorgen Sie Verpackung und Gerät umweltgerecht! | |
Winkelschleifer PWS 230
Einleitung
Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über
den richtigen Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte ebenfalls aus.
Bestimmungsgemäßer Gebrauch
Das Gerät ist zum Trennen, Schruppen und Bürsten von Metall- und Steinwerkstoffen ohne Verwendung von Wasser geeignet. jeder andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren.
Für aus bestimmungswidriger Verwendung entstandene Schäden übernehmen wir keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.
Ausbstattung
1 Gerategriff (drehbar)
EIN-/AUS-Schalter
3 Einschalsperre
4 Entriebelungstaste
5 Abdeckung Kohlebürsten
6Zusatz-Handgriff
7 Schutzhaube
8 Spannhebel
9 Codiernase
10 Justierschraube
11 Spindel-Arretiertaste
12 Gewinde (3x) für Zusatz-Handgriff
13 Spannmutter
14 Aufnahmespindel
15 Aufnahmeflansch
16 Codiernut
17 Spannschluss
18 Schruppsscheibe*
[19] Trennscheibe für Metall*
20Trennscheibe fur Stein*
* nicht im Lieferumfang enthalten
- Lieferumfang
1 Winkelschleifer PWS 230
1Zusatz-Handgriff
1 Schutzhaube
1 Spannschlüssel
1 Bedienungsanleitung
1 Heft „Garantie und Service"
- Technische Daten
Nennspannung:
230V 50Hz
Nenneleistung:
2000W
Nenndrehzahl:
n_06500min^-1
Schleifscheibe:
230mm
Aufnahmespindel:
M14/Gewinde
Schutzklasse:
PWS 230
KH3177
max.230 mm
PARKSIDE
230V 50Hz· 2000W· n_06500min^-1
Gerausch- und Vibrationsinformationen:
Gerauschpegel mit A-Bewertung ermittelt.
Schalldruckpegel: 90 dB (A)
Schalleistungspegel: 103 dB (A)
Bewertete Beschleunigung, typischerweise.
Hand-Arm-Vibration: 2,5m / s^2
Messwerte ermittelt entsprechend EN 50144.
- Sicherheit
Sicherheitshinweise
Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsatzliche Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Bestimmungen, bevor Sie das Gerät benutzen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
- Arbeitsplatz-Sicherheit
Halten Sie ihren Arbeitsbereich sauber und aufgeräumt. Sorgen Sie für gute Beleuchting des Arbeitsbereiches. Unordnung und unbeuchte Arbeitsbereiche können zu Unfällen führen.
Explosionsgefahr!Arbeiten Sie mit dem Gerat nicht in explosionsge-fahrdreter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen
Sie die Kontrolle über das Gerät verlieren.
Elektrische Sicherheit
Vermeiden Sie Lebensgefahr durch elektrischen Schlag:
Der Netzstecker des Gerätes muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät
erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, z.B. um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel oder Stecker erhöhen das Risiko eines elektrischen Schlages.
Ein beschädigtes Gerät, Netzkabel oder Netzstecker bedeuten Lebensgefahr durch elektrischen Schlag.
Kontrollieren Sie regelmäßigen den Zustand von Gerat, Netzkabel, Netzstecker.
Verwenden Sie bei Arbeitsen im Freien nur Verlängerungskabel, die auch für den AuBenbereich zugelassen sind. Die Anwendung eines für den AuBenbereich geeigneten Verlangerungskabels verringgert das Risiko eines elektrischen Schlages.
Fassen Sie das Gerät nur an isolierten Handgriffen an, wenn es eine verborgene Leitung oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann Metallteile des Gerätes unter Spannung setzen und zu einem elektrischen Schlag führen.
Warning! Explosionsgefahr!
Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen
aufzuspuren oderziehen Sie die ortliche Versorgungsgesellschaft hinzu.
Der Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.
Nehmen Sie Geräte mit beschädigten Teilen nicht mehr in Betrieb. Ziehen Sie bei Gefahr sofort den Netzstecker.
Warning! - Öffnen Sie niemals das Gerät.
Lassen Sie Reparatur- oder Austauscharbeiten
nur von der Servicestelle oder einer Elektrofachkraft durchführten.
- Sicherheit von Personen
Seien Sie stets aufmerksam und achten Sie immer darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie unkonzentriert oder mäde sind bzw. unter dem Einfluss von Drogen, Alkohol oder Medikamenten. Bereits ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitssschuhe, Schutzhandschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass sich der Schalter in der „AUS"-Position befindet, bevor Sie den Stecker in die Steckdose stecken. Wenn Sie beim Tragen des Gerätes den Finger am EIN-/AUS-Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällt führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät insbesondere in unerwarteten Situationen better kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Tragen Sie bei langen
Haaren ein Haarnetz. Lockere, nicht eng anlie-gende Kleidung, Schmuck oder Haare konnen von sich bewegenden Teilen erfasst werden.
- Verwenden Sie Staubabsaug- oder auffangeinrichtungen, wenn diese montiert werden konnen. Beachten Sie damit, dass Staubsauggeräte für diesen speziellen Einsatzbereich geeignet sein*Müssen. Das korrekte Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub. Beim Arbeiten mit Elektrogeräten, die über einen Staubsack verfügen oder durch eine Staubabsaugvorrichtung mit dem entsprechenden Gerät verbunden werden konnen, besteht Brandgefahr! Unter umgūnstigen Bedingungen, wie z.B. bei Funkenflug, beim Schleifen von Metall oder Metallresten in Holz, kann sich Holzstaub im Staubsack (oder im Filtersack des Staubsaugers) selbst entsünden. Dies kann insbesondere dann geschehen, wenn der Holzstaub mit Lackresten oder anderen chemischen Stoffen vermisch ist und das Schleifgut nach langem Arbeiten heißtist. Vermeiden Sie deshalb unbedingt eine Überhitzung des Schleifguts und des Gerätes, und entleeren Sie vor Arbeitspausen stets den Staub- bzw. Filtersack des Staubsaugers.
Lassen Sie andere Personen nicht das Elektrowerkzeug oder das Verlängerungskabel berühren.
Sorgfälliger Umgang und Gebrauch von Elektrowerkzeugen
Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Gerätes.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie das Gerät mit Sorgfait. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
- Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge uw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Gerätotyp vorgeschreiben ist. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
Gerätespezifische Sicherheitschinweise
Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Netzstecker in die Steckdose stecken.
SchlieBen Sie, wenn Sie im Freien arbeiten, das Gerat über einen Fehlerstrom (FI)-Schutzschalter mit maximal 30mA Auslösestrom an.
- Verwenden Sie nur ein für den Außenbereich zugelassenes Verlängerungskabel.
Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen / Schraubstock um das Werkstück festzuhalten. Es ist damit{sicherer gehalten,als mit ihrer Hand.
Spannen Sie auf keinen Fall das Gerät in einen Schraubstock fest.
Stützen Sie auf keinen Fall die Höhende darüber oder vor dem Gerät und der zu bearbeitenden Fläche ab, da bei einem Abrutschen Verletzungsgefahr besteht.
Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose.
Warning! Verletzungsgefahr! Entrie-geln Sie bei einem Stromausfall oder wenn der Netzstecker gezogen wird, sofort den EIN-/ AUS-Schalter. Bringen Sieihn in AUS-Position. Dies verhindert einen unkontrollierten Wieder-anlauf, bei dem Sie sich verletzen können.
Betreiben Sie das Gerät nicht mit beschädigtem Netzkabel oder Netzstecker.
Berühren Sie nicht das Netzkabel, wenn es während des Betriebs beschädigt oder durchtrennt wird. Ziehen Sie sofort den Netzstecker und halten Sie das Gerät anschließend ausschließlich von einem Fachmann oder der zuständigen Servicestelle reparieren.
Betreiben Sie das Gerät nicht wenn es feucht ist und auch nicht in feuchter Umgebung.
SchlieBen Sie, wenn Sie im Freien arbeiten, das Gerät über einen Fehlerstrom (Fl)-Schutzschalter mit maximal 30 mA Auslösestrom an. Verwenden Sie nur ein für den Außenbereich zugelassenes Verlängerungskabel.
Tragen Sie das Gerät nicht am Netzkabel und hängen Sie es nicht am Netzkabel auf. Führten Sie das Netzkabel immer nach hinten vom Gerät weg.
Schleifscheiben müssen sorgsam nach Anweisungen des Herstellers aufbewahrt und gehabt werden.
Vergewissern Sie sich, dass Schleifwerkzeuge nach den Anweisungen des Herstellers angebracht sind.
Sorgen Sie davon, dass Zwischenlagen verwendet werden, wenn sie mit dem Schleifwerkzeug zur Verfugung gestellt und gefordert werden.
Sorgen Sie damit, dass ein Schleifwerkzeug vor Gebrauch richtig angebracht und befestigt wird. Lassen Sie das Werkzeug im Leerlauf 30 Sekunden in einer sicheren Lage laufen, sofort anhalten, wenn betrachtliche Schwingungen auftreten oder wenn Mängel festgestellt werden. Wenn dieser Zustand eintritt, überprüfen Sie die Ma
schine, um die Ursache zu ermitteln.
Wenn eine Schutzhaube mit dem Elektrowerkzeug gefeliefert wird, niemals das Elektrowerkzeug ohne diese Schutzhabe verwenden.
Vergewissern Sie sich bei Schleifwerkzeugen mit Gewindeeinsatz, dass das Gewinde lang genug ist, um die Spindellänge aufzunehmen.
Arbeiten Sie nicht in verborgenen Bereichen, in denen Elektro-, Gas- oder Wasserleitungen liegen können. Verwenden Sie geeignete Suchgeräte oder Fragen Sie die örtliche Versorgungsgesellschaft. Der Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Das Beschädigener einer Gasleitung kann zu einer Explosion führen. Eindringen in eine Wasserleitung kann Sachbeschädigung verursachen oder zu elektrischem Schlag führen.
Brandgefahr durch Funkenflug!
Wenn Sie Metalle trennen/schleifen entstehen. Funkenflug. Achten Sie deshalb unbedingt darauf, dass keine Personen gefährdet werden und sich keine brennbaren Materialien in der Nähe des Arbeitsbereiches befinden.
Warning! Giftige Dämpfe! Das Bearbeiten von schädlichen / giftingen Stäuben stellen eine Gesundheitsgeführung für die Bedienperson oder in der Höhe befindliche Personen dar.
Tragen Sie einen Gehorschutz, Schutzbrille, Staubschutzmaske und Schutzhandschuhe.
SchlieBen Sie bei längerem Bearbeiten von Holz, Metall und Steinwerkstoffen, bei denen gesundheitsgeführende Staube entstehen, das Gerät an eine geeignete externe Absaugvorrichtung an.
Schlieben Sie beim Bearbeiten von Stein eine geeignete Staubabsaugung an. Die Staubabsaugung muss zum Absaugen von Gesteinsstaub zugelassen sein.
Warning! Stromschlaggefahr durch Metallstaub! Bei Bearbeitung von Metall kann sich ein leitfahiger Staub im Inneren des Gerätes absetzen. In diesen Fällen after den Motorraum von außen mit Druckluft ausblasen, mit Staubabsaugung arbeiten und Gerät über einen FI - Schutzschalter (Auslösestrom 30mA) betreiben.
Sorgen Sie bei der Bearbeitung von Kunststoffen, Farben, Lacken, etc. für ausreichende Belüfung.
Tränken Sie Materialien oder zubearbeitende Flächen nicht mit Lösungsmittelhaltigen Flüssigkeiten.Durch die Erwärung beim Schaben konnen gesundheitsschädliche / giftige Dämpfe entstehen.
Tragen Sie eng anliegende Kleidung und bei langen Haaren ein Haarnetz oder eine geeignete Kopfbedeckung.
Aus Sicherheitsgrunden darf these Gerat nur mit dem Zusatz-Handgriff verwendet werden.
Die verstellbare Schutzhaube muss bei Arbeiten mit Schrupp- oder Trennscheiben immer montiert sein.
- Verwenden Sie bei hoher Staubbelastung die Staubabsaugung. Verwenden Sie nur speziell zugelassene Staubabsaugeinrichtungen.
Verwenden Sie nur zulässige Werkzeuge. Überprüfen Sie, ob die Drehzahlangabe auf den Schleifscheiben größer oder gleich der Nenngeschwindigkeit des Gerätes ist.
Stellen Sie sicher, dass die MaBe des Schleifwerkzeugs zum Schleifer passen.
Beachten Sie die Drehrichtigung und halten Sie das Gerät immer so, dass Funken und Schleifstaub vom Körper perwegliegen.
- Stellen Sie sicher, dass die Abmessungen der Scheibe mit dem Gerät übereinstimmen und dass die Scheibe problemlos auf die Aufnahmeflansch passt.
- Vermeiden Sie das Schleifen von bleihaltigen Farben oder anderen gesundheitsschädlichen Materialien.
Asbesthaltiges Materialarf nichtbearbeitert werden.Asbest gilt alskrebserlegend.
- Verwenden Sie das Gerät nur für Trockenschmitt bzw. Trockenschliff.
Kontrollieren Sie die Scheibe vor ihrer Verwendung;
keine abgebrochenen, gesprungen oder anderweitig beschädigten Erzeugnisse verwenden.
Vergewissern Sie sich, dass Schleifwerkzeuge nach den Anweisungen des Herstellers angebracht sind.
Vermeiden Sie den Kontakt mit der laufenden Schrupp- oder Trennscheibe.
Verwenden Sie das Gerät nur mit angebrachter
Schrupp- oder Trennscheibe.
Verwenden Sie das Gerät niemals zweckentfremdet und nur mit Originalteilen/-zubehör.
Verwenden Sie nur Schleifwerkzeuge, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes. Scheiben, die sich Schneller drehen als zulässig, können zerstört werden.
Stellen Sie safer, dass die Abmessungen der Scheibe mit dem Gerät übereinstimmen. Die Scheibe muss ohne Spiel auf die Aufnahme Flanschwelle passen. Verwenden Sie keine Reduzierstücke oder Adapter.
- Setzen Sie Trennscheiben keinem sichlichen Druck aus.
Benutzen Sie keine Trennscheiben, um seitwärts zu schleifen.
Kontrollieren Sie die Schleifwerkzeuge vor dem Gebrauch. Das Schleifwerkzeug muss einwandfrei montiert sein und sich frei drehen konnen. Führren Sie einen Probelauf mindestens 30 Sekunden ohne Belastung durch. Verwenden Sie keine Schleifwerkzeuge, die beschädigt, unrund sind oder vibrierten.
Pflegen Sie ihre Werkzeuge mit Sorgfalt. Halten Sie die Schneidwerkzeuge scharf und sauber, um better und{sicherer arbeiten zu konnen. Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.
Montieren Sie für Arbeiten mit externem Zubehör, wie z.B. Gummischleifteller/Topfbürste/Scheibenbürste/Fächerschleifscheibe einen Handschutz (nicht im Lieferumfang enthalten).
Führn Sie das Gerät eingeschaltet gegen das Werkstück. Heben Sie das Gerät nach der Bearbeitung vom Werkstück ab und schalten Sie es dann aus.
- Vermeiden Sie abnormale Körperhaltung.
Halten Sie das Gerät während der Arbeit immer fest mit beiden Händen (siehe auch Abb. D).
Sorgen Sie für einen sicheren Stand.
Der Zusatzgriff muss bei allen Arbeiten mit dem Gerät montiert sein.
Beachten Sie die Drehrichtung der Schleifscheibe. Halten Sie das Gerät so, dass Funken oder Schleifstaub vom Körperweg fliegen.
Lassen Sie das ausgeschaltete Gerät zum
Stillstandkommen，bevorSieasablegen. DasSchleifwerkzeuglaufnach，Nachdemdas Werkzeugabgeschaltetwurde.
Vermeiden Sie, dass die Trennscheibe blockiert und zu einer ruckartigen Reaktionskraft des Gerätes führt. Schalten Sie im Falle einer Blockade das Gerät sofort aus. Halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Ziehen Sie erst dann die Trennscheibe aus dem Werkstück.
Schalten Sie das Gerät nicht ein, solange sich die Trennscheibe im Werkstück befindet.
Sorgen Sie damit, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Falls es erforderlich werden sollen, den Staub zu entfernen, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz (verwenden Sie nichtmetallische Objekte) und vermeiden Sie das Beschädigten innerer Teile.
Unbenutzte Elektrowerkzeuge sollen an einem trockenen, hochgelegen den oder abgeschlos-osen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.
Behandeln Sie das Gerät vorsichtig und sorgfältig. Schützen Sie das Gerät vor Schlag und Stöß.
Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs, und{lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlangerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind. Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett.
Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen. Vor weiterem Gebrauch des Elektrowerkzeugs sollenn Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden. Überprüfen Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfrei Betrieb des Elektrowerkzeugs zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile sollenn sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowie nicht anders in der Gebrauchsanweisung angegeben ist.
Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.
Hinweise zur Statik
Schlitzen z. B. in tragende Wände:
Schlitze in tragenden Wänden unterliegen der Norm DIN 1053 Teil 1 oder länderspezifischen Festlegungen. Halten Sie diese Vorschriften unbedingt ein. Ziehen Sie vor Arbeitsbeginn den verantwortlichen Statiker, Architekten oder die zuständige Bauleitung zu Rate.
- Arbeitshinweise
Hinweis! Schleifkörper)dürfen nur für die empfohlenen Einsatzmöglichekeiten verwendet werden. Andernfalls konnten sie zerbrechen, beschädigt werden und Verletzungen verursachen.
Schruppschleifen
Verwenden Sie niemals Trenn-scheiben zum Schruppen!
Bewegen Sie den Winkelschleifer mit mäßigem Druck über das Werkstück hin und her.
Führn Sie bei weichem Material die Schrupp-scheibe in einem flachen Winkel über das Werkstück,bei hartem Material in einem etwas steileren Winkel.
Trennschleifen
Verwenden Sie niemals Schruppsscheiben zum Trennen!
Gefahr! Führn Sie das Gerät immer im Gegenlauf durch das Werkstück. Bei entgegengesetzter Richtung besteht die Gefahr eines
Rückschlags. Das Gerät kann aus dem Schnitt gedrückt werden.
Fuhren Sie das Gerät immer eingeschaltet gegen das Werkstück. Heben Sie das Gerät nach der Bearbeitung vom Werkstück ab und schalten Sie es erst dann aus.
- Halten Sie das Gerät während der Arbeit im- mer fest mit beiden Händen (siehe auch Abb. D). Sorgen Sie für einen sicheren Stand.
Fur die beste Schleifwirkung bewegen Sie das Gerät gleichmäßig in einem Winkel von 15^ bis 30^ (zwischen Schleifscheibe und Werkstück) auf dem Werkstück hin und her.
Beim Bearbeiten von schrägen Flächen darf das Gerät nicht mit großer Kraft auf das Werkstück gedrückt werden. Wenn die Drehzahl stark abfällt, müssen Sie die Andruckkraft reduzieren, um sicheres und effektives Arbeits zu erhögenden. Sollte das Gerät plottlich vollkommen gebremst oder blockiert sein, muss der Netzstrom sofort ausgeschaltet werden.
Trennen: Arbeitsen Sie mit mäßigem Vorschub und verkanten Sie die Trennscheibe nicht.
Schrupp- und Trennscheiben werden beim Arbeitsen sehr heißt - halten Sie sie vor dem Berühren vollständig abkühlen.
Verwenden Sie das Gerät niemals zweckentfremdet.
Achten Sie immer daraufuf, dass das Gerät ausgeschaltet ist, bevor Sie den Netzstecker in die Steckdose stecken.
Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose. Sorgen Sie davon, dass das Gerät und der Netzstecker leicht zugänglich und im Notfall problemlos erreichen sind.
Ziehen Sie bei Arbeitspausen, vor allen Arbeiten am Gerät und bei Nichtgebrauch immer den Netzstecker aus der Steckdose. Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Seien Sie stets aufmerksam! Achten Sie immer darauf, was Sie tun, und gehen Sie stets mit Vernunft vor. Benutzen Sie das Gerät in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl führten.
- Originalzubehör/-zusatzgeräte
Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Gebrauchsanweisung angegeben sind. Der Gebrauch anderer als in der Bedürenungsanleitung empfohlenen Teile oder an-
deres Zubehor kann eine Verletzungsgefahr für Sie bedeuten.
Inbetriebnahme
Beachten Sie die Netzspannung. Die Netzspannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Geräte, die mit 230V bezeichnet sind, können auch mit 220V betrieben werden.
Schutzhaube mit Schnellverschluss montieren
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose!
Verletzungsgefahr! Verwenden Sie den Winkelschleifer immer mit der Schutzhaube. Die Schutzhaube muss sicher am Winkelschleifer angebracht werden. Stellen Sie diese so ein, dass ein Höchstmaß an Sicherheit erreicht wird, d.h. der kleinstögliche Teil des Schleif-körpers zeigt offen zur Bedienperson. Die Schutzhaube soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkörper schützen.
Öffnen Sie den Spannhebel 8.
Setzen Sie die Schutzhaube 7 mit der Codiernase 9 in die Codiernut 16 .
Drehen Sie die Schutzhaube 7 in die erforderliche Stellung (Arbeitsposition). Die geschlossene Seite der Schutzhaube 7 musst stets zum Bediener zeigen.
Schlieben Sie den Spannhebel zum Festklemmen der Schutzhaube. Falls erforderlich, kann die Spannkraft des Verschlusses durch Losen oder Anziehen der Justierschraube verändert werden. Stellen Sie safer, dass die Schutzhaube fest auf dem Spindelhals sitzt.
Zusatz-Handgriff montieren
Vorsicht! Aus Sicherheitsgründen darf diese Gerät nur mit dem Zusammenhang griff 6 verwendet werden.
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose!
Schrauben Sie den Zusammenhang griff je nach Arbeitsweise links, rechts oder oben am Gerätekopf ein.
Schrupp-/Trennscheibe montieren/wechseln
Die Abmessungen der Schrupp- oder Trennscheiben beachten. Der Lochdurchmesser muss ohne Spiel zum Aufnahmeflansch passen. Keine Reduzierstücke oder Adapter verwenden.
Ziehen Sie vor allen Arbeitsen am Gerät den Netzstecker aus der Steckdose.
Überprüfen Sie die Schrupp- oder Trennscheibe. Siearfurther beschädigt noch feucht sein oder Risse aufzeigen.
Verbrennungsgefahr! Tragen Sie beim Wechseln von Schrupp- und Trennscheiben im- mer Schutzhandschuhe. Schrupp- und Trennscheiben werden beim Arbeiten sehr heißt. Fassen Sie diese nicht an, bevor sie abgekühlt sind.
Hinweis: Verwenden Sie unbedingt nur schmutzfreie Scheiben.
Verwenden Sie nur Schleifwerkzeuge, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes.
Betätigen Sie die Spindel-Arretiertaste [11] nur bei stillstehender Aufnahmespindel [14].
Drücken Sie die Spindel-Arretiertaste zum Blockieren des Getriebes.
Lösen Sie die Spannmutter [13] mit Hilfe des Spannschlüssels [17] Abb. C.
Setzen Sie die Schrupp- oder Trennscheibe, mit der beschrifteten Seite zum Gerät, auf den Aufnehmeflansch [15].
Setzen Sie anschliebend die Spannmutter 13, mit der erhobenen Seite nach oben, wieder auf die Aufnahmespindel 14.
Drücken Sie die Spindel-Arretiertaste zum Blockieren des Getriebes.
Ziehen Sie die Spannmutter mit dem Spannschlüssel wieder fest.
Hinweis: Wenn die Scheibe nach dem Wechsel unruhig lauft oder schwingt, muss diese Scheibe sofort wieder ausgewechselt werden.
Lassen Sie das Gerät nach einem Scheibenwechsel Sicherheitshalber 30 Sekunden im Leerlauf laufen. Achten Sie auf ungewöhnliche Geräusa and Funkenentwicklung. Überprüfen Sie, ob alle Befestigungsteile korrekt angebracht sind.
Achten Sie daraufuf, dass der Drehrichtungspfieil auf den Schrupp- oder Trennscheiben (auch Diamant-Trennscheiben) und die Drehrichtung des Gerätes (Drehrichtungspfieil auf dem Gerätekopf) übereinstimmen.
Bedienung
Ein- und Ausschalten
Hinweis: Schalten Sie den Winkelschleifer immer vor Materialkontakt ein und führen Sie das Gerät erst dann auf das Werkstück.
Gerä einschalten
Betätigen Sie die Einsatzperse 3. Drücken Sie anschlieBend den EIN-/AUS-Schalter 2.
Gerä ausschalten
Lassen Sie den EIN-/AUS-Schalter 2 los.
Dauerbetrieb einschalten
Betätigkeiten Sie die Einschalspierre und halten diese gedrückt. Drücken Sie den EIN-/AUS-Schalter im Bereich der Einschalspierre, bis diese arretiert.
Dauerbetrieb ausschalten
Drücken Sie den EIN-/AUS-Schalter 2 und lessen Sie ihn los.
Gerätegriff drehen
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose!
Der Gerätegriff [1] lassst sich um 90^ nach rechts oder nach links drehen.
Dadurch kann der EIN-/AUS-Schalter [2] je nach Arbeitsbedingung in eine günstige Position gebracht werden.
Drücken Sie die Entriegelungstaste 4 und dren Sie den Gerategriff 1 nach rechts oder links.
Lassen Sie den Gerätegriff einrasten.
Wartung und Reinigung
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose!
- Verwenden Sie keine scharfen Gegenstände zur Reinigung des Gerätes. Es)durfen keine Flüssigkeiten in das Innere des Gerätes gelangen.
Lassen Sie den Austausch der Kohlebürsten ausschließlich durch die Servicestelle oder eine anerkannte Fachwerkstatt durchführten. Ansonsten ist das Gerät wartungsfrei.
Reinigen Sie das Gerät regelmäßig, am besten immer direkt nach Abschluss der Arbeit.
Reinigen Sie das Gehäuse mit einem trockenen Tuch - verwenden Sie auf keinen Fall Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.
Zur gründlichen Reinigung des Gerätes wird ein Staubsauger besteht.
Lüftungsöffnungen müssen immer frei sein.
Entfernen Sie anhaltenden Schleifstaub mit einem Pinsel.
- Entsorgung
Die Verpackung besteht aus umwelt-. freundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchtele Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfolhen Sie bei ihrer Gemeinde-oder Stadtverwaltung.
Informationen
Service
Die zuständige Servicestelle Ihres Landes entnehmen Sieitte den Garantieunterlagen.
Lassen Sie ihre Geräte nur von qualifizierten Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausführren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Konformitätserklarung/ Hersteller C €
Wir, Komperna GmbH, Burgstr. 21, 44867 Bochum, Deutschland, erklären hiermit für thesees Produkt die Übereinstimmung mit folgenden EG-Richtlinien:
Maschinenrichtlinie (98/37/EG)
EG-Niederspannungsrichtlinie (2006/95/EG)
Elektromagnetische Verträglichkeit (2004/108/EG)
Typ/Gerätebezeichnung:
Parkside Winkelschleifer PWS 230
Bochum, 31.10.2007
Hans Kompernaβ
-Geschäftsführer
Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
