BEDIENUNGSANLEITUNG PMS 130 PARKSIDE

KompernaB Handelsgesellschaft mbH

Stand der Informationen 11/2003 · Ident.No.: PMS130-112003-1

Einleitung

Bestimmungsgemäß Gebrauch
Ausstattung 5
- Technische Daten

Sicherheit

Spezifische Sicherheitshinweise für Schleifgeräte
Wichtige Hinweise zum Schleifen von bleihaltigen Farben
Schutzmaßnahmen

Bedienung

· Hinweise zum Gebrauch von Schleifpapier 7
Schleifpapier anbringen
Staubsauger anbringen
Inbetriebnahme

Reinigung / Entsorgung

Reinigung von Material, Arbeitsplatz und Gerät
Entsorgung

Informationen

• Konformitätserklarung Seite 9

Handschleifer PMS 130 Ideal zum Schleifen, Polieren, Entrosten u.v.m.

Zu ihrer Sicherheit

Machen Sie sichitte unbedingt vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den richtigen Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung [1]. Zusätzlich müssen auch die allgemeinen Sicherheitshinweise im beigefugten Heft strikt befolgrt werden. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Nur so arbeiten Sie weltgehend gefahrlos und erzielen bei ihren Arbeiten bessere Ergebnisse. Bewahren Sie diese Anleitung gut auf. Handigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte ebenfalls mit aus.

Bestimmungsgemäß Gerbrauch

Das Gerät ist zum trockenen Schleifen und Polieren von Holz, Kunststoff, Metall, Spachtelmasse und lackierten Oberflächen bestimmt. Es eignet sich besonderss für Arbeiten an Profilen, in Ecken oder schwer zugänglichen Stellen.

Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für den gewerblichen Einsatz bestimmt.

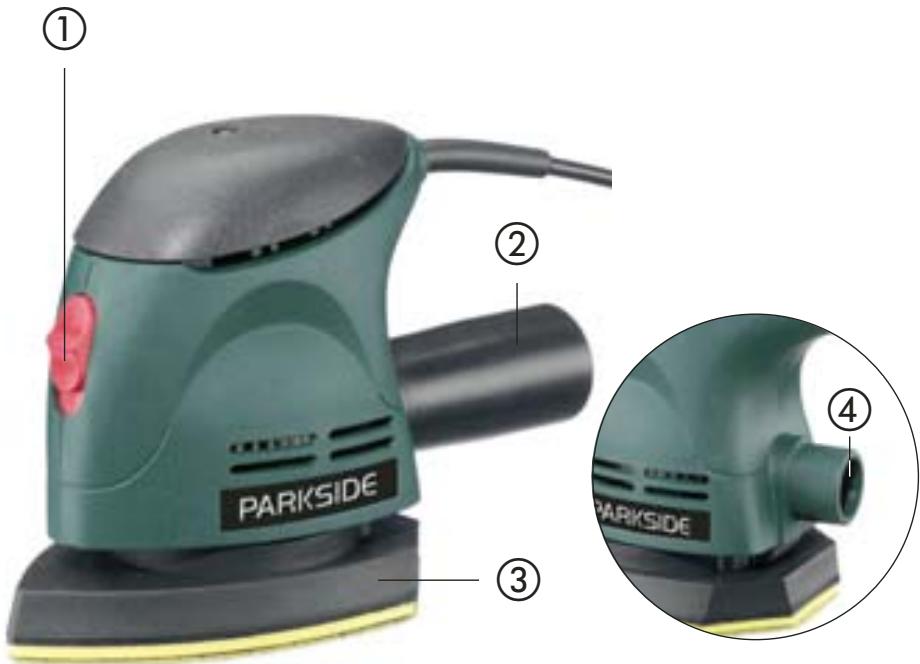

Ausstattung PMS 130

① Ein/Ausschalter
② Adapter für Staubabsaugung
③ Schleifplatte (360° drehbar)
④ Adapteranschluss

Technische Daten

Nennaufnahme:	130 Watt
Nennschleifzahl:	n011000 min-1(Leerlauf)
Schalldruck:	dB (A)
Schalleistung:	dB (A)
Hand-/Armvibration:	< m/s2

Spezifische Sicherheitshinweise für Schleifgeräte

• Warning: Gerät niemals mit beschädigter Netzleitung benutzen. Wenn die Netzleitung beschädigt oder durchtrennt wird, Netzleitung nicht berühren. Ziehen Sie sofort den Netzstecker. Bei beschädigter Netzleitung besteht Lebensgefahr durch elektrischen Schlag.
  Tragen Sie beim Schleifen immer eine Staubmaske und einen Gehorschutz.
  Asbesthaltiges und bleihaltiges Material und getränkte Holzer)duren nicht beareritet werden.
• Stellen Sie sicher, dass das Gerät ausgeschelt ist, wenn Sie den Stecker in die Steckdose einstecken.
  Führn Sie die Netzleitung immer nach hinten vom Gerät weg.
• Spannen Sie das zu bearbeitende Material immer gut fest. In keinem Fall das Werkstück mit der Hand oder dem Fuß abstützen.
  Führn Sie das Gerät nur eingeschaltet gegen das zu beareritende Material.
  Das Gerät immer ausschalten und auslaufen halten, bevor Sie es ablegen.
• Entfernen Sie unmittelbar nach dem Schleifen alle Staubreste.
• Benutzen Sie zur Staubabsaugung nur speziell geeignete Geräte. Fragen Sie im Heimwerker-Fachhandel.
• Stellen Sie sichere, dass vor dem Einsatz des Gerätes bei Werkstücken aus Holz die Staubabsaugung angebracht wurde.
• Verwenden Sie die Staubabsaugung nicht beim Bearbeiten von Metall.
  Verwenden Sie das Gerät niemals ohne Schleifpapier.
  Verwenden Sie das Gerät niemals ohne Schleifplatte.
• Niemals Kindern die Benutzung des Gerätes gestatten. Verwahren Sie das Gerät stets für Kinder unzugänglich.

Wichtige Hinweise zum Schleifen von bleihaltigen Farben

Das Schleifen von bleihaltigen Farben oder anderen gesundheitsschädlichen Materialien wird generell nicht empfehlen. Es ist äußert schwierig, den Schmutzstaub unter Kontrolle zu halten.

Bleivergiftungen sind bei Kindern und Schwangeren weitere gefährlich.

Bei Gebäuden, die vor 1960 gebaut wurden, sind möglicherweise bleihaltige Farben eingesetzt worden. Diese Farben können durchaus auch von weiteren Farbschachten überdeckt sein. Prufen Sie deshalb unbedingt vor der Bearbeitung die zu schleifende Fläche mit Hilfe eines entspruchenden Test-Sets oderziehen Sie einen Maler zu Rate.

Schutzmaßnahmen

1. Halten Sie Kinder und Schwangere unbedingt vom Arbeitsplatz fern.
2. Tragen Sie eine spezielle Maske zum Schutz vor bleihaltigem Farbstaub und Dämpfen. Stellen Sie sicher, dass auch andere Personen die den Arbeitsplatz betreten entsprechend geschlossen sind.
3. Bewahren Sie keine Lebensmittel/Getränke am Arbeitsplatz auf. Essen, trinken und rauchen Sie nicht am Arbeitsplatz.
4. Waschen Sie sich nach Beendigung der Arbeiten außerst gründlich, bzw. bevor Sie essen, trinken oder rauchen.

Hinweise zum Gebrauch von Schleifpapier

• Grobkörninges Schleifpapier: wird empfohlen zum Schnellen Entfernen von Farbe, Lack und Rost
  Mittelkorniges Schleifpapier: Einsatzgebiet ist „normales“ Entfernen von Farbe, Lack und Rost
  Feinkorniges Schleifpapier: zur Oberflächenveredelung und Endbearbeitung

Schleifpapier anbringen

Achtung! Vergewissern Sie sich vor allen Arbeiten am Gerät, dass das Gerät ausgescheltet und der Netzstecker gezogen wurde.

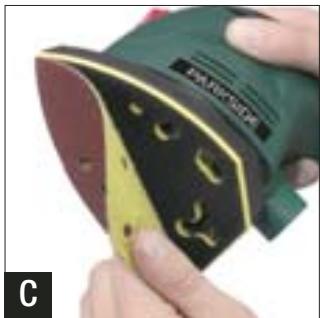

1. Halten Sie den Handschleifer mit der Schleifplatte ③ nach oben, siehe auch Abb. C.
2. Bringen Sie das Schleifpapier passgenau auf der Schleifplatte an.
3. Stellen Sie sicher, dass die LÖcher des Schleifpapiers mit den LÖchern der Schleifplatte übereinstimmen.

Wenn das Schleifblatt verschlissen ist, einfach von der Schleifplatte abnehmer und neues Schleifblatt wie beschrieben anbringen.

Staubsauger anbringen

Achtung! Vergewisern Sie sich vor allen Arbeiten am Gerät, dass das Gerät ausgescheltet und der Netzstecker gezogen wurde.

Der Handschleifer ist mit einem Adapter zur Staubabsaugung ausgestattet. Verwenden Sie für Schleifarbeiten an Holz eine speziell geeignete Absaugvorrichtung zum Anschluss an die Staubabsaugung ②.

1. Bringen Sie den Adapter für Staubabsaugung ② am Adapteranschluss ④ an der Rückseite des Gerätes an.
2. Verbinden Sie den Schlauch des geeigneten Saugers mit dem Adapter ②.

Inbetriebnahme

Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Mit 230 V gekennzeichnete Geräte können auch mit 220 V betrieben werden.

Achtung! Verdecken Sie beim Gebrauch nicht die Luftungsschlitze.

Halten Sie den Handschleifer gemäß Abbildung A.

Stellen Sie sicher, dass die Schleifplatte ③ flach auf dem Werkstück aufliegt.

Der Handschleifer PMS 130 verfügbar über eine 360^ drehbare Schleifplatte ③. Dies ermöglich Ihnen auch bei schwer zugänglichen Stellen eine optimale Haltung des Gerätes.

Arbeiten Sie so, dass die Staubmenge möglichst gering gehalten wird.

Ein- und Ausschalten:

Achtung! Vergewissern Sie sich vor dem Anschlieben an die Stromversorgung, dass der Handschleifer ausgeschelt ist (Schalter ① in Position 0).

Einschalten: Schieber Den Ein-/Aussalter ① nach unten, Position ,1".

Ausschalten: Schieben Sie den Ein-/Ausschalter ① nach oben, Position „0".

Reinigung von Material, Arbeitsplatz und Gerät

• Saugen Sie unmittelbar nach Beendigung der Arbeiten sãmtliche Flächen im Arbeitsbereich ab und reinigen Sie sie gründlich.
  Wechseln Sie regelmäßigen den Staubbeutel und die Filter des speziellen Staubsaugers.
• Reinigen Sie mit Staub versehene Gegenstände gründlich, bevor Sie sie wieder benutzen.

Achtung! Vergewissern Sie sich vor allen Arbeiten am Gerät, dass das Gerät ausgescheltet und der Netzstecker gezogen wurde.

• Halten Sie das Gerät und die Lüfungsschlitze stets sauber.
  Dies dient sowohl der Lebensdauer des Gerätes als auch ihrer eigenen Sicherheit.
  Reinigen Sie das Gerät regelmäßig, am besten immer direkt nach Abschluss der Arbeit.
  Es durren keine Flüssigkeiten in das Innere des Gerätes gelangen. Verwenden Sie zum Reinigen des Gehäuses ein weiches Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.

Entsorgung

Die Verpackung besteht ausschließlich aus umweltfreundlichen Materialien. Sie kann in den örtlichen Recyclebehältern entsorgt werden.
- Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Konformitätserklarung C

Wir, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Germany, erklären hiermit für diesen Produkt die Übereinstimmung mit folgenden EG-Richtlinien:

Maschinenrichtlinie: (98/37 EC)

EG-Niederspannungsrichtlinie: (73/23/EEC)

Elektramagnetische Verträglichkeit: (89/336 EEC)

Maschinotyp/Type: Handschleifer PMS 130

Bochum, 30.11.2003

Hans Kompernaß

• Geschäftsführer -
