BEDIENUNGSANLEITUNG PABS10.8-LI PARKSIDE

Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung

DE

PT

AT

GB

CH

PT

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

PT	Instruções de utilizesçao e de segurança	Páginα	5
GB	Operation and Safety Notes	Page	15
DE/AT/CH	Bedienungs- und Sicherheitshinweise	Seite	25

Introdução

Bestimmungsgemäß Gerbrauch. 26
Ausstattung.. 26
Lieferumfang. 26
Technische Daten.. 26

Allgemeine Sicherheitsinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherheit.. 27
2. Elektrische Sicherheit.. 28
3. Sicherheit von Personen . 28
4. Verwendung und Behandlung des Elektrowerkzeugs.. .Seite 29
5. Verwendung und Behandlung des Akkuwerkzeugs....................................Seite 29

Achtung Leitungen! . 30
Originalzubehör/-zusatzgeräte .Seite 30
Sicherheitshinweise für Akku-Bohrschrauber . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..Seite 30

Vor der Inbetriebnahme

Akku-Pack entnehmer/laden/einsetzen. 30
Akkuzustand prufen .Seite 30
Werkzeuge wechseln.
2-Gang Getriebe .Seite 31
Vorwahl Drehmoment/Bohrstufe.. .Seite 31

Inbetriebnahme

Drehrichtung umschalten/Gerat entriegeln. 31
Ein-/Ausschalten.
Drehrichtung umschalten .Seite 31
Sperre aktivieren. 32
Tipps und Tricks. .Seite 32

Wartung und Reinigung .Seite 32

Service .Seite 32
Garantie .Seite 33
Entsorgung . 33
Konformitätserklarung/Hersteller .Seite 34

In dieser Bedienungsanleitung/am Gerät werden folgende Piktogramme verwendet:
	Bedienungsanleitung lessen!		Kinder vom Elektrowerkzeug fernhalten!
	Warn- und Sicherheitshinweise beachten!		Nur zur Verwendung in Innenräumen!
	Vorsicht vor elektrischem Schlag! Lebensgefahr!		Auf Unverkehrtheit von Gerät, Netzkabel und Netzstecker achten!
	Explosionsgefahr!

Lithium-Ionen-Akkubohrschrauber PABS 10.8-LI

- Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über

den richtigen Umgang mit Elektrowerkzeugen. Lesen Sie die nachfolgende Bedienungsanleitung sowie die Sicherheitshinweise. Bewahren Sie diese Anleitung auf. Handigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist zum Bohren und Schrauben in Holz, Kunststoff und Metall bestimmt. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jedi andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

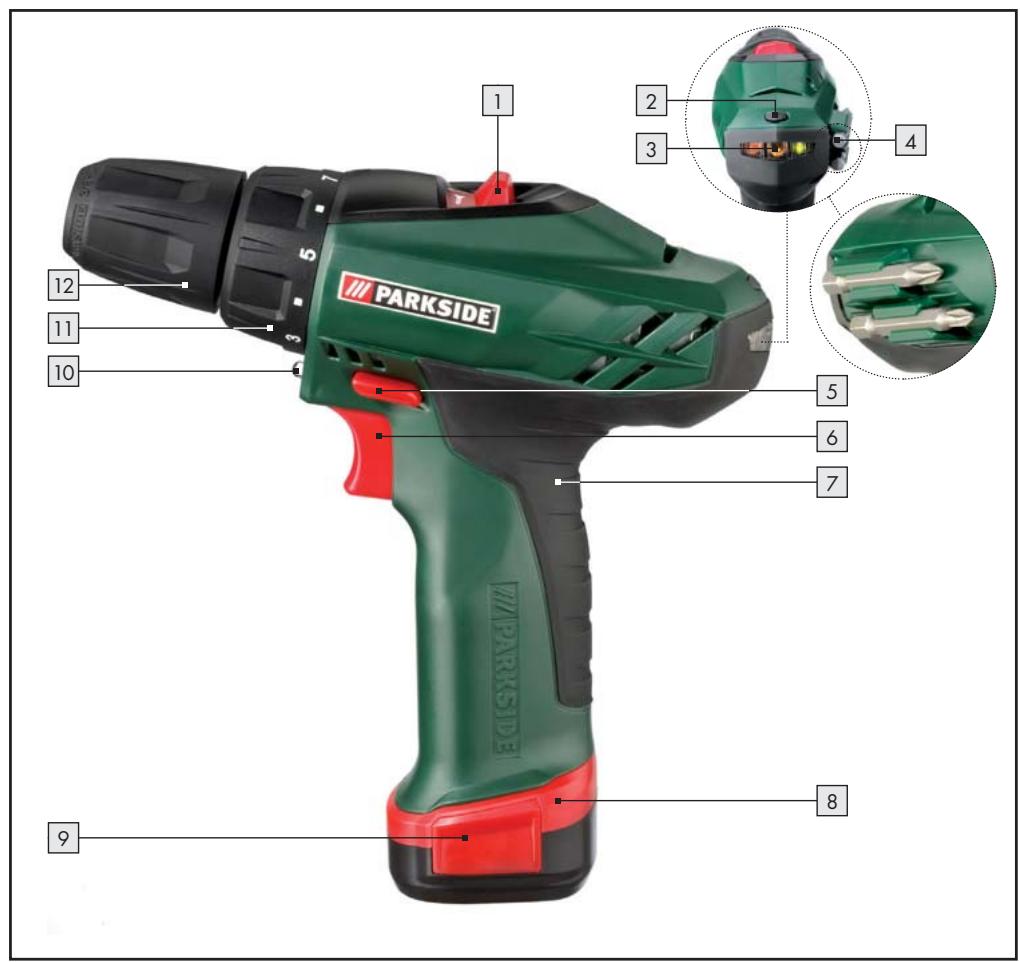

Ausstattung

Gangwahlschalter
Taste Akku-LED

3 Akku-LED (Zustandsanzeige)
4 Bitgarage
5 Drehrichtigungschemalter/Sperre
EIN-/AUS-Schalter
7 Softgriff
8 Akku-Pack
9 Taste zur Entriegelung des Akkus
10 Leuchte
11 Vorwahl Drehmoment/Bohrstufe
12 Schnellspanbnohrfutter
13 Netzeil
14 Kontroll-LED rot
15 Ladezustandsanzeige grun
16 Ladekappe

- Lieferumfang

1 Lithium-Ionen-Akkubohrschrauber PABS 10.8-LI
1 Akku-Pack PABS 10.8-LI-1
1 Netzeil PABS 10.8-LI-2 mit Ladekappe
2 Bits in Bitgarage (CR-VPH1, CR-VPH2)
1 Tragekoffer
1 Bedienungsanleitung

- Technische Daten

Lithium-lonen-Akkubohrschrauber PABS 10.8-LI:

Nennspannung: 10.8V-

Leerlaufdrehzahl: 1. Gang: 400min^-1

1. Gang: 1300min^-1

Bohrfutterspannbereich: max. 10mm

Maximaler

Bohrdurchmesser:

Stahl: 8 mm

Holz: 20mm

Akku-Pack PABS 10.8-LI-1:

Typ: LITHIUM-ION

Nennspannung: 10,8V ---

Kapazität: 1300 mAh

Netzteil PABS 10.8-LI-2:

EINGANG/Input:

Nennspannung: 230V / 50Hz

AUSGANG/Output:

Nennspannung: 12V---

Nennstrom: 0,6A

Ladedauer: ca. 3 Std.

Gerausch und Vibrationsinformationen:

Messwert für Gerausch ermittelt entsprechend EN 60745. Der A-bewertete Gerauschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: 70 dB(A)

Schallleistungspegel: 80 dB(A)

Unsicherheit K: 3 dB

Gehorschutz fragen!

Schwingungswerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

Bohren in Metall: Schwingungsemissionswert

$$ a _ {b, D} = 1, 9 4 4 \mathrm {m} / \mathrm {s} ^ {2} $$

$$ \text {U n s i c h e r i t} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Schrauben: Schwingungsemissionswert

$$ a _ {b, D} = 2, 1 0 1 m / s ^ {2} $$

$$ \text {U n s i c h e r i t} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

A WARNUNG! Der in diesen Anweisungen

angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über

dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollenen auch die Zeiten berücksichtig werden, in denen das Gerät abgeschaltet ist oder bereits lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

A WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT Auf. DER IN DEN SICHERHEITSHINWEISEN VERWENDETE BEGRIFF „ELEKTROWERKZEUG" BEZIEHT SICH AUF NETZBETRIEBENE ELEKTROWERKZEUGE (MIT NETZKABEL) UND AUF AKKUBETRIEBENE ELEKTROWERKZEUGE (OHNE NETZKABEL).

1. Arbeitsplatz-Sicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfallen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrder Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzüden können.

c)

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs

fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

Vermeiden Sie Lebensgefahr durch elektrischen Schlag:

a) Der Anschlussstecker des Elektrowerkzeuges (bzw. Netzteils) muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringn das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit ge-erdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht

vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringn.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steck-dose und/oder entfern den Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob beweg- liche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges be

einträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die darauf vorgesehen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgebung führen.
c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) A WARNUNG! Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspüssen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusammenlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Achtung Leitungen!

A WARNUNG! Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie mit dem Elektrowerkzeug arbeiten. Prufen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren bzw. aufschlitzen.

- Originalzubehör/-zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Gebrauchsanweisung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörskann eine Verletzungsgefahr für Sie bedeuten.

Sicherheitshinweise für Akku-Bohrschrauber

Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist Sicherer gehalten als mit Ihrer Hand.

A WARNING! GIFTIGE STÄUBE!

Die durch die Bearbeitung entstehenden schädlichen / giftingen Stäube stellen eine Gesundheitsgeführung für die Bedienperson oder in der Höhe befindliche Personen dar.

Tragen Sie Schutzbrille und Staub-maske!

Bearbeitensiekeinasbesthaltiges

Material. Asbest gilt als krebserrend.

Halten Sie das Elektrowerkzeug fest.
Beim Festziehen und Lösen von Schrauben konnen kurzfristig hohe Reaktionsmomente auftreten.
Schalten Sie das Elektrowerkzeug bereits aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Rückschlag verursachen. Das Einsatzwerkzeug blockiert, wenn das Elektrowerkzeug überlastet wird oder es im zu bearbeitenden Werkstück verkantet.

A WARNUNG! Fassen Sie das Elektrowerkzeug nur an den isoliertenGriffflächen an, wenn Sie Arbeitenausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungentreffen kann. Kontakt mit einer spanningsfuhrenden Leitung setzen auch Metallteile desElektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.
Bei Arbeiten am Gerät, sowie Transport bzw. Aufbewährung bringen Sie den Drehrrichtungsumschalter in die Mittelposition (Sperre). So verhindern Sie unbeabsichtigtes Anlaufen des Elektrowerkzeugees.

Vor der Inbetriebnahme

- Akku-Pack entnehmen/ laden/einsetzen

Hinweis: Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku vor der Inbetriebnahme idealerweise mindestens 3 Stunden im Ladegerät auf. So gewährleisten Sie die volle Leistung des Akkus. Sie können den Li-lonen-Akku jederzeit aufladen, ohne die Lebensdauer zu verkurzen. Eine Unterbrechung des Ladevorgangs schädigt den Akku nicht.

1. Zur Entnahme des Akku-Packs 8 drucken Sie die Entriegelungstaten 9 undziehen den Akku-Pack 8 aus dem Gerät.

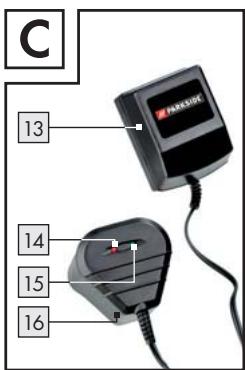

2. Setzen Sie die Ladekappe 16 auf den Akku-Pack 8 auf.
3. Stecken Sie das Netzteil [13] in die Steckdose. Die Kontroll-LED [14] leuchtet rot.
4. Die grüne Ladezustandsanzeige-LED [15] signalisiert Ohnen, dass der Ladevorgang abgeschlossen und der Akku-Pack [8] einsatzbereit ist.
5. Schieben Sie den Akku-Pack [8] in das Gerät ein.

- Akkuzustand prüfen

Drücken Sie zum Prüfen des Akkuzustands die Taste Akku-LED (2) (siehe auch Hauptabbildung). Der Zustand bzw. die Restleistung wird in der Akku-LED 3 wie folgt angezeigt:

GRUN/ROT/ORANGE = maximale Ladung/ Leistung

ROT/ORANGE = mittlere Ladung/Leistung

ROT = schwache Ladung - Akku aufladen

Werkzeuge wechseln

Ihr Akku-Bohrschauber hat eine vollautomatische Spindelarretierung SPINDLE LCK

Beim Stillstand des Motors wird der Antriebsstrang verriegelt, so dass Sie das Schnellspannbohrfutter durch Drehen offen können.

Nachdem Sie das gewünschte Werkzeug eingesetzt und durch Drehen des Bohrfutters festgespannt haben, können Sie sofort weiter arbeiten. Die Spindelarretierung lost sich automatisch mit Starten des Motors (Befatigung des EIN-/AUS-Schalters 6).

2-Gang Getriebe

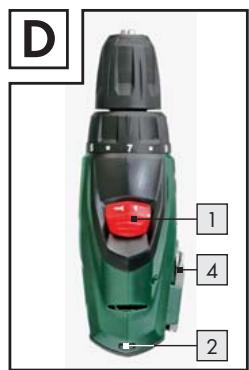

Hinweis: Betätigen Sie den Gangwahlschalter 1 nur bei Stillstand des Gerätes.

Im ersten Gang (Gangwahlschalter in Position: 1)

erreichen Sie eine Drehzahl von ca. 400min^-1 und ein hohes Drehmoment. Diese Einstellung eignet sich für alle Schraubarbeiten.

Im zweiten Gang (Gangwahlschalter 1 in Position: 2)

erreichen Sie eine Drehzahl von ca. 1300min^-1 zur Durchführung von Bohrarbeiten.

Vorwahl Drehmoment/ Bohrstufe

Sie konnen über die Vorwahr Drehmoment/Bohrstufe 11 die Drehkraft einstellen. Ist die eingestellte Drehkraft erreicht, trennt die Kupplung den Antrieb.

Wahlen Sie eine niedrige Stufe für keine Schrauben, bzw. welche Werkstoffe.

Wahlen Sie eine hohe Stufe für große Schrauben, harte Werkstoffe, bzw. beim Herausdrehen von Schrauben.
Wahlen Sie für Boharbeiten die Bohrstufe, indem Sie die Vorwahr Drehmoment/Bohrstufe in die Position einstellen.
Schieben Sie für Boharbeiten auch den Gangwahlschalter nach vorne (Position: 2).

Inbetriebnahme

Drehrichtung umschalten/ Gerät entriegeln

Entriegeln Sie das Gerät und wechseln Sie die Drehrichtung, indem Sie den Drehrichtungsumschalter nach rechts bzw. links durchträcken.

Ein-/Ausschalten

Einschalten:

Drücken Sie zur Inbetriebnahme des Gerätes den EIN-/AUS-Schalter 6 und halten Sieihn gedrückt. Die Lampe 10 leuchtet bei weniger oder vollständig gedrücktem EIN-/AUS-Schalter 6 und ermöglicht das Ausleuchten des Arbeitsbereiches bei umgültigen Lichtverhältnissen.

Ausschalten:

Lassen Sie zum Ausschalten des Gerätes den EIN-/AUS-Schalter [6] los.

Drehzahl verändern:

Der EIN-/AUS-Schalter 6 verfügt über eine variable Geschwindigkeitsregelung. Leichter Druck auf den EIN-/AUS-Schalter 6 bewirkt eine niedrige Drehzahl. Mit zunehmendem Druck erhöht sich die Drehzahl.

Sperre aktivieren

Drücken Sie den Drehrrichtungsumschafter in die Mittelposition. Der EIN-/AUS-Schalter ist blockiert.

Tipps und Tricks

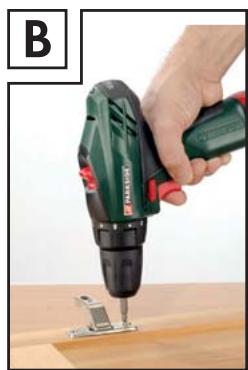

Beim Schrauben in Holz, Metall und anderen Materialien:

Schraub-Bits sind mit ihren Maßen und der Form gekennzeichnet. Falls Sie sich unsicher sind probieren Sie immer zuerst aus, ob das Bit ohne Spiel im Schraubkopf sitszt.
Überprüfen Sie vor dem Betrieb, ob der Schraub- bzw. Bohreinsatz korrekt angebrachte ist, d.h. zentriert im Bohrfutter sitzt.

Drehmoment:

Speziell Kleinere Schrauben und Bits konnen beschädigt werden, wenn Sie ein zu hohes Drehmoment oder/und eine zu hohe Drehzahl an der Maschine einstellen.

Harter Schraubfall:

Besonderss hohe Drehm物件 entstehen z.B. bei Metallverschraubungen unter Verwendung von Steckschlusseleinsatzen. Wahlen Sie eine niedrige Drehzahl.

Weicher Schraubfall:

Schauben Sie auch hier mit geringer Drehzahl, um z.B. die Holzoberfläche beim Kontakt mit dem Schraubkopf aus Metall nicht zu beschädigen. Verwenden Sie einen Senker.

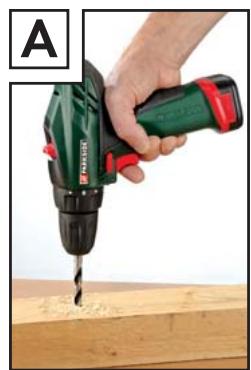

Beim Bohren in Holz, Metall und anderen Materialien:

Benutzen Sie bei keinem Bohrer-Durchmesser eine hohe Drehzahl und bei großem Bohrer-Durchmesser eine niedrige Drehzahl.
Wahlen Sie bei harten Materialien eine niedrige Drehzahl, bei weichem Material eine hohe Drehzahl.
Sichern oder befestigen Sie (wenn möglich) das Werkstück in einer Spannvorrichtung.
Markieren Sie die Stelle, an der gebohr werden soll mit einem Korner oder einem Nagel und wahlen Sie zum Anbohren eine niedrige Drehzahl.
Ziehen Sie den drehenden Bohrer mehrmals aus dem Bohrloch, um Späne oder Bohrmehl zu entfernen und es zu luften.

Bohren in Metall:

• Verwenden Sie Metallbohrer (HSS). Für Beste Ergebnisse sollen den Bohrer mit Öl kühlen. Metallbohrer können Sie auch zum Bohren in Kunststoff verwenden.

Bohren in Holz:

Verwenden Sie einen Holzbohrer mit Zentrierspitze. Kleine Schrauben in weichem Holz konnen Sie auch ohne Vorbohren direkt eindrehen.

Wartung und Reinigung

VORSICHT! Bringen Sie vor samedlichen Arbeiten am Gerät, z.B. Werkzeugwechsel oder Wartung, sowie beim Transport oder der Aufbewährung des Gerätes den Drehrrichtungsumschafter in Mittelstellung. Bei unabsichtlicher Betätigung des EIN-/AUSchalters 6 besteht ansonsten Verletzungsgefahr.

Ziehen Sie vor allen Reinigung- und Wartungsarbeiten das Netzteil [13] aus der Steckdose und entnahme Sie den Akku.

Der Akku-Bohrschauber ist wartungsfrei.

Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Reinigen Sie das Gerät, direkt nach Abschluss der Arbeit.
Es dürfen keine Flüssigkeiten in das Innere der Geräte gelangen.
- Verwenden Sie zum Reinigen des Gehäuses ein Tuch. Verwenden Sie niemals Benzin, Lösungs-mittel oder Reiniger, die Kunststoff angreifen.

Service

4 WARNUNG! Lassen Sie ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
A!WARNUNG! Lassen Sie den Austausch des Steckers oder der Netzleitung im-

mer vom Hersteller des Gerätes oder seinem Kundendienst ausführren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

- Garantie

Sie erhalten auf这点 Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfällig produziert und vor Anlieferung gewissenhaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Ver-. binding. Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden. These Garantie gilt nur gegenüber dem Erstkäufer und ist nicht übertragbar.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleiße oder für Beschädigungen an zerbrechlichen Teilen, z.B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

DE

Schraven
Service- und Dienstleistungs GmbH
Gewerbering 14
47623 Kevelaer, Germany

Tel.: [phone]
(14 Ct/Min. aus dem dt. Festnetz
ggf. abweichende Preis e aus den
Mobilfunknetzen)
Fax: [phone]
e-mail: [e-mail]

AT

Kompernass Service Österreich
Tel.: [phone] (0,20 EUR/min.)
e-mail: [e-mail]

CH

Kompernass Service Switzerland
Tel.: [phone]
(max. 0,0807 CHF/min.)
e-mail: [e-mail]

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingsstellen entsorgen können.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EC müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Akkus nicht in den Hausmüll!

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EC recyclelt werden. Geben Sie Akku-Pack und/oder das Gerät über die angebotenen Sammeleinrichtungen darüber.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Konformitätserklarung/ Hersteller C€

Wir, Komperna GmbH, Dokumentenverantwortlicher: Herr Dennis Dohm, Burgstr. 21, D-44867 Bochum, Deutschland, erklaren hiermit dass these Produkte mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EC)

EG-Niederspannungsrichtlinie (2006/95/EC)

Elektromagnetische Verträglichkeit (2004/108/EC)

Typ/Gerätebezeichnung:

Parkside Lithium-Ionen-Akkubohrschauber PABS 10.8-LI

Herstellungsjahr: 12-2009

Bochum, 31.12.2009

Hans Kompernaß

• Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

IAN 38174

KOMPERNASS GMBH

Burgstraße 21

D-44867 Bochum
