BEDIENUNGSANLEITUNG KH 3143 2-SPEED HAMMER ACTION DRILL PARKSIDE

Eksoon tw pnophiwv - Stand der Informationen:

10/2007 - Ident.-No.: PSBM1100-102007-3

GB 2-SPEED

HE HAMMER ACTION DRILL

AT SCHLAGBOHRMASCHINE

Bedienungs- und Sicherheitshinweise

SLAGBORRMASKIN MED

2 VAXLAR HETLUFTPISTOL

Reglera hastigkeit steglöst

Maskindirektiv: (98/37/EC)

Lagspänningsdirektiv: (2006/95/EG)

Elettromagnetisk kompatilitet: (89/336/EEC)

Maskindirektiv: (98/37/EC)

EU-lavspenningsdirektiv: (2006/95/EG)

Elettromagnetisk kompatilitet: (89/336/EEC)

Zu Ihrer Sicherheit . 38
Bestimmungsgemäß Gebrauch. 38
Ausstattung.. 38
Lieferumfang . 39
Technische Daten.. 39
Gerausch-/Vibrationsinformation . 39

Sicherheit

Gerätespezifische Sicherheitshinweise. 40

Inbetriebnahme

Zusatz-Handgriff montieren. 41
Werkzeuge einsetzen . 41
Werkzeugaufnahme losen und Werkzeug einsetzen .Seite 41
Werkzeug spannen. 41
Schraubwerkzeuge verwenden. 41

Bedienung

Ein- und ausschalten. 41
Drehzahl stufenlos regulieren. 42
Drehzahl vorwahlen. 42
Drehrichtung wahlen . 42
Gang wahlen. 42
Bohren/ Schlagbohren einstellen . 42

Wartung und Reinigung.

Entsorgung.

Informationen

Service. 43
Konformitäserklarung / Hersteller. 43

In dieser Bedienungsanleitung werden folgende Piktogramme/Symbole verwendet:
	Bedienungsanleitung lessen!		Hallen Sie das Gerät von Regen oder Näre fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
	Warn- und Sicherheitshinweise beachten!		Tragen Sie einen Gehörschutz. Tragen Sie eine Staubschutzmaske. Tragen Sie Schutzhandschuhe. Tragen Sie eine Schutzbrille.
	Vorsicht vor elektrischem Schlag! Gefährliche elektrische Spannung - Lebensgefahr!		Elektrowerkzeug der Schutzklasse II; doppeltschutzisoliert
	Tippl So verhalten Sie sich richtig.		Hallen Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern.
n0	Bemessungs-Leerlaufdrehzahl		Ein beschädigtes Gerät, Netzkabel oder Netzstecker bedeuten Lebensgefahr durch elektrischen Schlag. Kontrollieren Sie regelmäßig den Zustand von Gerät, Netzkabel, Netzstecker.
V~	Wechselspannung		Entsorgen Sie Verpackung und Gerät umweltgerecht!
W	Watt (Wirkleistung)

2-Gang Schlagbohrmaschine PSBM 1100

Einleitung

Zu Ihrer Sicherheit

Machen Sie sich unbedingt vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie

sich über den richtigen Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Zusätzlich müssen auch die allgemeinen Sicherheitschinweise im beigefugen Heft befolgt werden. Bewahren Sie diese Anleitung gut auf. Handigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte ebenfalls aus.

Bestimmungsgemäß Gebrauch

Das Gerät ist zum Schlagbohren in Ziegel, Beton und Gestein sowie zum Bohren in Holz, Metall, Keramik und Kunststoff. Durch den Links-/Rechtslauf eignet sich das Gerät auch zum Schrauben. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungs-widriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Ausstattung

Umschalter Bohren/ Schlagbohren
Liftungsschlitze
3 Ein-/Ausschalter
4 Arretierungsknopf

5 Stellrad zur Drehzahlvorwahl
6 Schalter Links/ Rechtslauf
Gangwahlschalter
8Zusatz-Handgriff
9 Schnellspannbohrfutter RHHM
Tiefenanschlag

Vom Anwender austauschbare Teile:

a)Zusatz-Handgriff
b) Tiefenanschlag

Setzen Sie sich bei Verlust oder Beschädigung dieser Teile zwecks Ersatzitte mit der Servicestelle Ihres Landes in Verbindung. Dies gilt aus Sicherheitsgrunden insbesondere fur den Zusatz-Handgriff, da these Gerät nur mit Zusatz-Handgriff verwendet werden darf.

Lieferumfang

1 Schlagbohrmaschine PSBM 1100
1Zusatz-Handgriff
1 Tiefenanschlag
1 Tragekoffer
1 Bedienungsanleitung
1 Heft „Allgemeine Sicherheitschinweise"
1 Heft „Garantie und Service"

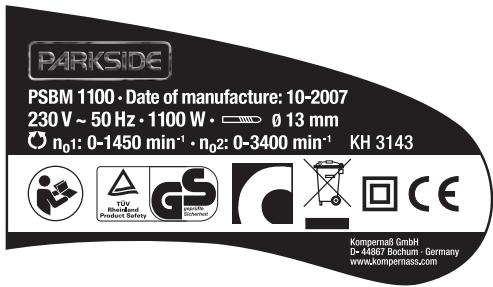

Technische Daten

Nennspannung:

Nennaufnahme:

Nennleerlaufdrehzahl:

230V 50Hz

1100W

Rechtslauf

1.Gang n_0^1 0-1450min

2.Gang n_0^2 0-3400 min

Schlagzahl:
Bohrfutterspannbereich: max. 13mm
Bohr-0 Holz: max. 32 mm
Bohr-Forstner: max. 50mm
Bohr-Stein: max. 30mm
Bohr- Beton: max. 25mm
Bohr-Stahl: max. 13 mm
Schutzklasse: II/回
Hand-/Armvibration: 11m / s^2

Gerausch-/Vibrations-information

Messwerte ermittelt entsprechend EN 60745. Der A-bewertete Schaldruckpegel des Gerätes beträgt typischerweise 96 dB (A). Unsicherheit K = 3 dB. Der Gerauschpegel beim Arbeitsen kann 109 dB (A) überschreiben.

Gehorschutz fragen!

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

Bohren in Metall:

Schwingungsemissionswert a_h,D = 3,2m / s^2

Unsicherheit K = 1,5m / s^2

Schlagbohren in Beton:

Schwingungsemissionswert a_h,ID = 19,313m / s^2

Unsicherheit K = 1,5m / s^2

Warning! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745

genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fälle über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Sicherheit

Gerätespezifische Sicherheitshinweise

Halten Sie Kinder von dem Gerät fern. Bewahren Sie das Gerät in einem trockenen, geschlossen

Raum, unerreichbar für Kinder auf.

Vermeiden Sie Lebensgefahr durch elektrischen Schlag:

Kontrollieren Sie regelmäßig den Zustand von Gerät, Netzkabel und Netzstecker. Nehmen Sie Geräte mit derart

beschädigten Teilen nicht mehr in Betrieb. Öffnen Sie niemals das Gerät. Lassen Sie Reparatur- oder Austauscharbeiten nur von der Servicestelle oder einer Elektrofachkraft durchführren. Beschädigte Geräte, Netzkabel oder Netzstecker bedeuten Lebensgefahr durch elektrischen Schlag.

Lassen Sie Reparaturen ausschließlich von einem Fachmann oder der zuständigen Servicestelle durchführren.
Berühren Sie nicht das Netzkabel, wenn es während des Betriebs beschädigt oder durchtrennt wird. Ziehen Sie sofort den Netzstecker undlassen Sie das Gerätsanchließend ausschließlich von einem Fachmann oder der zuständigen Servicestelle reparieren.

Betreiben Sie das Gerät nicht wenn es feucht ist und auch nicht in feuchter Umgebung.

Schlieben Sie, wenn Sie im Freien arbeiten, das Gerät über einen Fehlerstrom (FI)-Schutzschalter mit maximal 30 mA Auslösestrom an. Verwenden Sie nur ein für den Außenbereich zugelassenes Verländerungskabel.
Verwenden Sie das Gerät nicht bei Regen oder Nässe.
Arbeiten Sie nicht in verborgenen Bereichen, in denen Elektro-, Gas- oder Wasserleitungen liegen konnen. Verwenden Sie geeignete Suchgeräte oder Fragen Sie die örtliche Versorgungsgesell

schaft. Der Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Das Beschädigener Gasleitung kann zu einer Explosion führen. Eindringen in eine Wasserleitung kann Sachbeschädigung verursachen oder zu elektrischem Schlag führen.

Achtung! Vermeiden Sie Verletzungsgefahr:

Tragen Sie eine Schutzbrille, Gehorschutz (Die Einwirkung von Larm kann Gehorverlust bewirken.). Staubschutzmaske und Schutzhandschuhe.itte beachten Sie,dass beim Bearbeiten von Stein und Holz gesundheitsschädlicher Staub entstehen kann.
Benutzen Sie den mit dem Gerät gefelferten Zusatz-Handgriff. Der Verlust der Kontrolle über die Maschine kann zu Verletzungen führen.
Seien Sie beim Eindrehen länger Schrauben besonderss vorsichtig. Es besteht Abrutschgefahr.
Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit richer gehalten als mit ihrer Hand, und Sie haben außerdem beide Höhe zur Bedienung des Elektrowerkzeugs frei.

Soverhalten Sie sich richtig!

Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose.
Verwenden Sie das Gerät niemals zweckentfremdet.
Achten Sie immer daraufuf, dass das Gerät ausgeschaltet ist, bevor Sie den Netzstecker in die Steckdose stecken.
Sorgen Sie für einen sicheren Stand.
Ziehen Sie bei Arbeitspausen, vor allen Arbeiten am Gerät und bei Nichtgebrauch immer den Netzstecker aus der Steckdose.
Behandeln Sie das Gerät vorsichtig und sorgfältig. Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.

Seien Sie stets aufmerksam! Achten Sie immer daraufwaf was Sie tun und gehen Sie stets mit Vernunft vor. Benutzen Sie das Gerät in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

Inbetriebnahme

© Zusatz-Handgriff montieren

Aus Sicherheitsgründen dürfen Sie these Gerät nur mit ordnungsgemäß montiertem Zusammenhang griff 8 verwenden.

Beachten Sie unbedingt: Bei Blockierung des Bohrers kann ein sehr hohes Drehmoment ("Kraft, mit der sich die Maschine um ihre Achse dreiben will") entstehen.

Montieren Sie den Zusammenhang griff am Spindelhals und befestigen Sie ihn durch Zudrehen der Flügelschraube. Montieren Sie auch den Tiefenanschlag 10, mit dessen Hilfe Sie die Bohrtiefe exakt einstellen konnen.

Werkzeuge einsetzen

Achtung! Vergewisern Sie sich vor allen Arbeits am Gerät, dass das Gerät ausgeschelt und der Netzstecker gezogen wurde. Das RÖHM-Schnellspannbohrfutter ermöglich ihren einen schlagen Werkzeugwechsel ohne zusätzliche Hilfsmittel.

Werkzeugaufnahme losen und Werkzeug einsetzen

• Halten Sie die wichtere Hüle des Schnellspannbohrfutters fest und drehen Sie die vordere Hüle soweit auf, bis das Werkzeug (z.B. Rundschaffbohrer) eingesetzt werden kann. Setzen Sie das Werkzeug ein.

Werkzeug spannen

• Halten Sie die wichtere Hülse des Schnellspannbohrflutters fest und drehen Sie die vordere Hülse kraftig zu, bis „click - clack, clack clack" zu horen ist (siehe auch Abbildung A). Das Bohrflutter ist nun verriegelt. Losen Sie die Verriegelung wieder, indem Sie die vordere Hülse in Gegenrichtung drehen.

Schraubwerkzeuge verwenden

• Verwenden Sie einen entsprechenden Bithalter, wenn Sie Schraubendrehereinsätze / -bits zum Schrauben benutzten wollen. Bringen Sie ausschließlich Einsatz / Bits zum Einsatz, die zum Schraubenkopf passen. Stellen Sie den Umschalter auf das Bohrsymbol.

Bedienung

Die Abbildungen B-H zeigen die verschiedene Anwendungsmöglichkeiten.

Anwendungsbeispiele. Bohrer sind nicht im Lieferumfang enthalten.

Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Mit 230V gekennzeichnete Geräte konnen auch mit 220V betrieben werden.

Ein- und ausschalten

Momentbetrieb einschalten:

Drücken Sie den Ein-/Ausschalter 3

Momentbetrieb ausschalten:

Lassen Sie den Ein-/Ausschalter 3 los.

Dauerbetrieb einschalten:

Drücken Sie den Ein-/Ausschalter [3], halten Sie ihn gedrückt und drucken Sie den Arretierungsknopf [4].

Dauerbetrieb ausschalten:

Drücken Sie den Ein-/Ausschalter und lessen Sie ihn los.

Drehzahl stufenlos regulieren

Wenn Sie leicht auf den Ein-/Ausschalter 3 drucken, bewirken Sie eine petite Drehzahl. Sie ermöglich so einen sanften und kontrollierten Anlauf. Wenn Sie den Druck auf den Ein-/Ausschalter 3 erhöhen, steigert sich auch die Drehzahl.

Drehzahl vorwahlen

Mit dem Stellrad zur Drehzahlvorwahr 5 konnen Sie die gewünschte Drehzahl entsprechend vorwahlen.

Erhöhen oder verringern Sie die Drehzahl durch Drehen des Stellrades. Welche Drehzahl die geeignete ist, hängt vom zu bearbeitenden Werkstoff ab. Wir empfehlen Ihnen, sie durch praktische Tests zu ermitteln.

Tipp: These beiden Grundregeln zu Drehzahlen halten. Ihr den noch immer:

1. großer Bohrdurchmesser=niedrigere Drehzahl und entsprechend kleiner Bohrdurchmesser=höhere Drehzahl
2. harter Werkstoff = niedrigere Drehzahl

Drehrichtigung wahlen

Achtung! Den Schalter Links-/Rechtslauf nur im Stillstand umschalten.

Stellen Sie mit dem Schalter Links-/Rechtslauf die gewünschte Drehrichtigung ein.

Hinweis: Das Gerät arbeitet im Linklauf mit reduzierter Drehzahl.

Gang wahlen

Achtung! Den Gangwahlschalter nur im Stillstand umschalten.

Wahlen Sie mit dem Gangwahlschalter folgende Drehzahlbereiche:

1=niedrigerDrehzahlbereich

2=hoher Drehzahlbereich

Bohren/ Schlagbohren einstellen

Achtung! Den Umschalter Bohren/ Schlagbohren nur im Stillstand umschalten.

Wahlen Sie mit dem Umschalter Bohren/ Schlagbohren 1 die entsprechende Betriebsart:

Bohren:

Stellen Sie den Umschalter nach rechts auf das Symbol.

Schlagbohren:

Stellen Sie den Umschalter 1 nach links auf das Hammer-Symbol.

Hinweis: Die Betriebsart Schlagbohren ist ausschließlich zum Bohren in Ziegel, Beton und Gestein.

Wartung und Reinigung

Achtung! Ziehen Sie vor allen Arbeiten am Gerät und bei Nichtgebrauch immer den Netzstecker aus der Steckdose!

Die Maschine ist weltgehend wartungsfrei.

Halten Sie das Gerät und die Lüftungsschlitzestets sauber.
Reinigen Sie die Maschine regelmäßig, am besten immer direkt nach Abschluss der Arbeit.
Es durren keine Flüssigkeiten in das Innere der Maschine gelangen. Verwenden Sie zum Reinigen ein weiches Tuch.

• Verwenden Sie auf keinen Fall Benzin oder scharfe Lösungsmittel.
  Lagern Sie das Gerät in einem trockenen Raum.

Entsorgung

Die Verpackung besteht ausschließlich aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen

entsorgenkonnen.

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Informationen

Service

Die zuständige Servicestelle Ihres Landes entnehmer Sieitte denGarantieunterlagen.

Konformitätserklarung/ Hersteller C€

Wir, Kompernaß GmbH, Burgstr. 21, D-44867 Bochum, Deutschland, erklären hiermit für diesen Produkt die Übereinstimmung mit folgenden EG-Richtlinien:

Maschinenrichtlinie: (98/37/EC)

Niederspannungsrichtlinie: (2006/95/EG)

Elektromagnetische Verträglichkeit: (89/336/EEC)

Typ/Bezeichnung des Produktes:

2-Gang-Schlagbohrmaschine Parkside PSBM 1100

Bochum, 31.08.2007

Hans Kompernaß

-Geschäftsführer

Technische und optische Veränderungen des Gerätes konnen im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Angaben wie Maße, Hinweise etc. sind daher ohne Gewähr. Rechtsansprüche konnen nicht geltend gemacht werden.
